Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59 из города Пермь. Очень интересный вариант компоновки и претворения в жизнь новых задумок.
На сайте "Лунохода.Нет" REMIX59 делится своим опытом строительства и расчетов. Очень много видео снято по обкаткам, поэтому в конце статьи будет дана ссылка на все видео про автосамоделку. А сейчас давайте знакомиться с REMIX59.

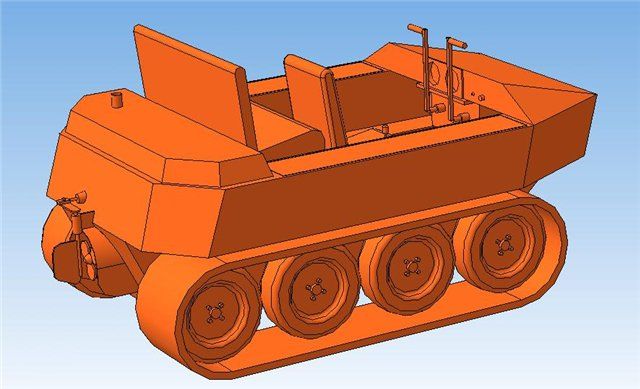

Идея такая, гусеничный вариант.
Гусенично-колесный вездеход от REMIX59

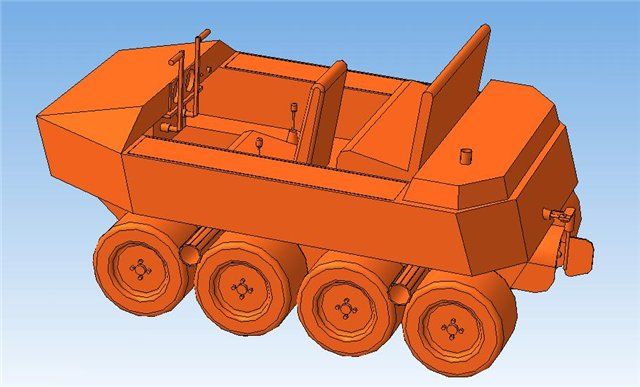

Колесный вариант.
Гусенично-колесный вездеход от REMIX59

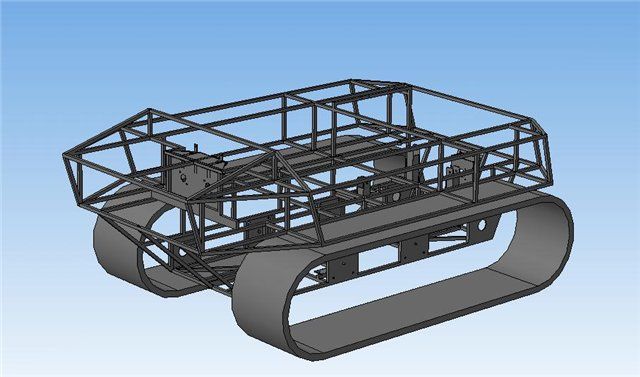

Конструкция рамы.
Гусенично-колесный вездеход от REMIX59

Общая идея токова:
Двс, двигатель внутреннего сгорания- Ока, Ваз 2108.
Задние мосты от ВАЗ-2101.
РК-раздаточная коробка от "Нивы".
Корпус- металлическая лодка.
Катки опорные- колеса от ВАЗ, на ступицах от ВАЗ-2108.
Поворот дифференциальный.
Привод гусеницы- покрышка- гусеница без звезды.

Сварена рама из профиля, причем для ровности и параллельности направляющих применены деревянные направляющие.
Гусенично-колесный вездеход от REMIX59

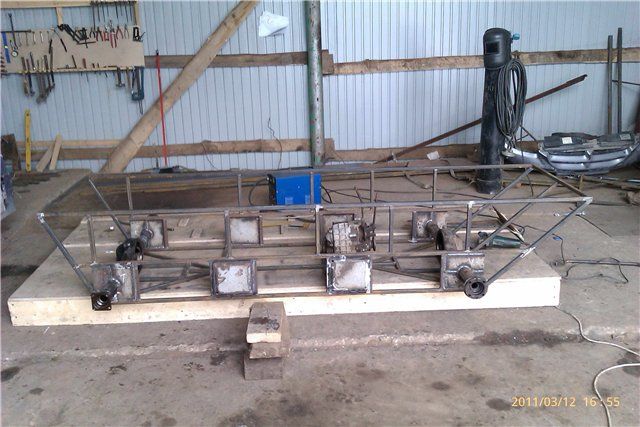

Установлены два задних моста от ВАЗ-2101.
Гусенично-колесный вездеход от REMIX59

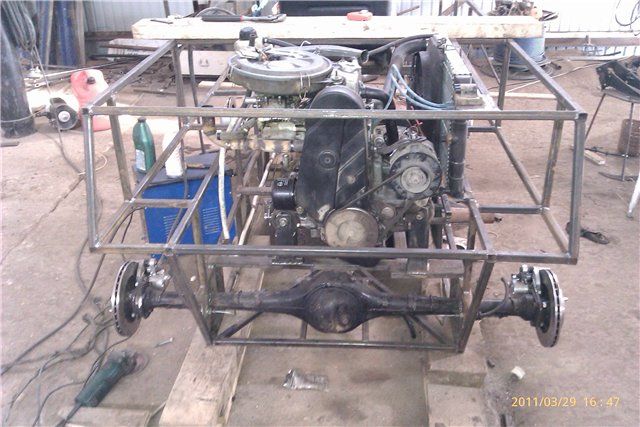

Двигатель от Оки занимает свое место.
Гусенично-колесный вездеход от REMIX59

Тормоза дисковые на ступицы от ВАЗ-2110.
Гусенично-колесный вездеход от REMIX59

Диски вентилируемые, суппорта тоже, фланец полуоси проточен до 116,5 мм.
Гусенично-колесный вездеход от REMIX59

Кронштейн крепления суппорта.
Гусенично-колесный вездеход от REMIX59

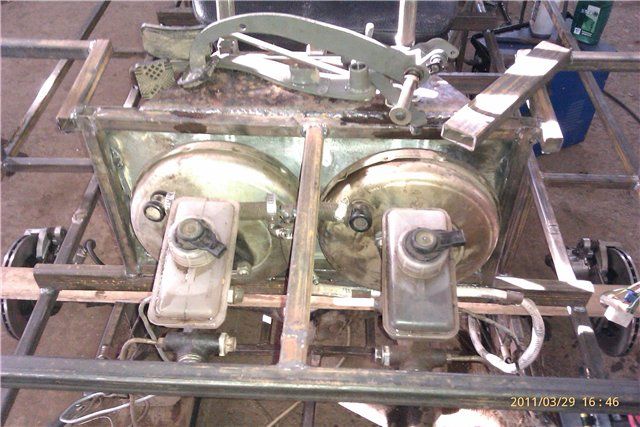

Тормозная система с гидровакуумными усилителями.
Гусенично-колесный вездеход от REMIX59

Минимальная расчетная скорость получается 1,137 км/час, максимальная скорость-30,09 км/час.

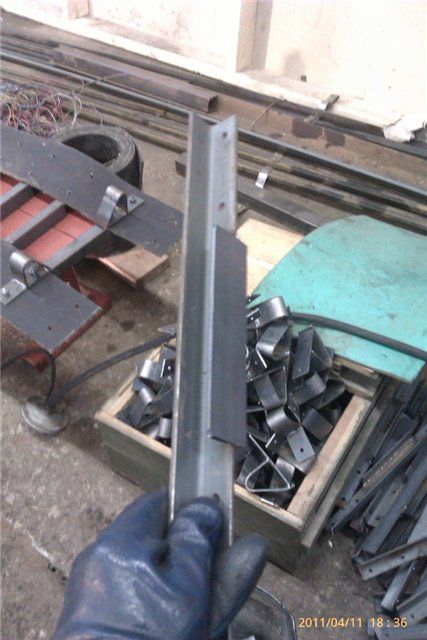

Трак изготовлен из уголка 32 мм и полоса 40х4 мм.
Гусенично-колесный вездеход от REMIX59

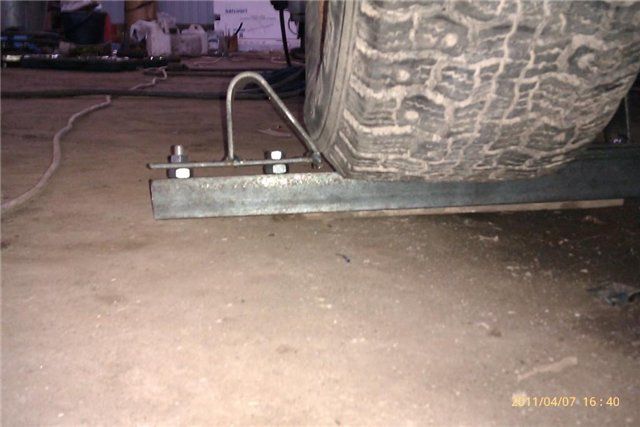

Вместо ведущей звездочки с зубьями предлагается использовать простое колесо.
Гусенично-колесный вездеход от REMIX59

Ширина гусеницы 450 мм., шаг между траками- 117 мм.
Гусенично-колесный вездеход от REMIX59

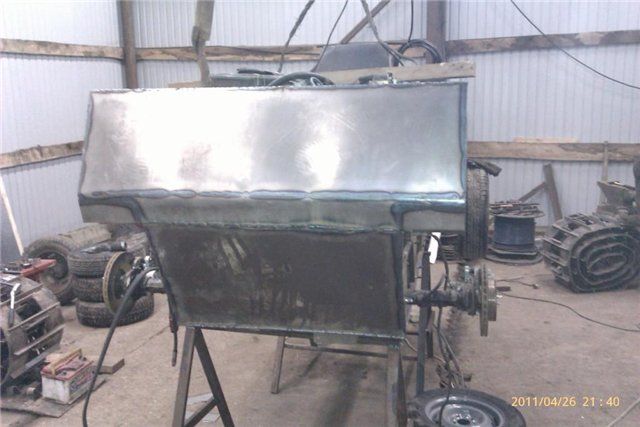

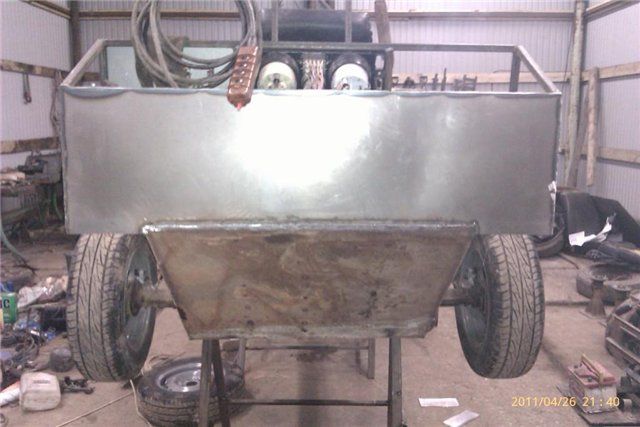

Днище сварено из металла толщиной 2 мм.
Гусенично-колесный вездеход от REMIX59

На борта приварено железо 1 мм.
Гусенично-колесный вездеход от REMIX59

На остальное применено железо оцинкованное толщиной-0,55 мм.
Гусенично-колесный вездеход от REMIX59

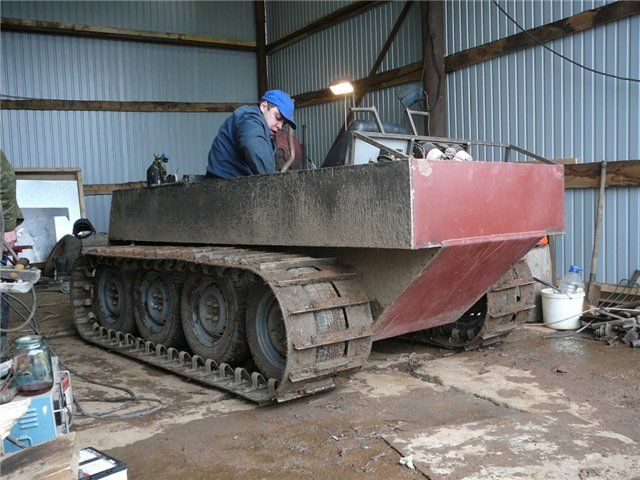

Высота бортов закрывают двигатель.
Гусенично-колесный вездеход от REMIX59

Просвет, клиренс- 200 мм, при ширине средней части 800 мм и ширине гусениц 450 мм.
Гусенично-колесный вездеход от REMIX59

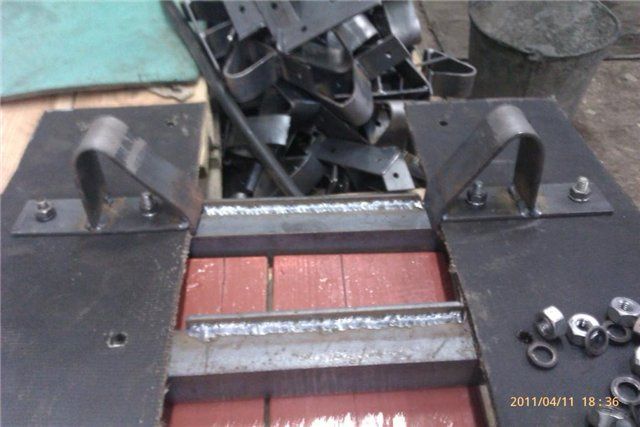

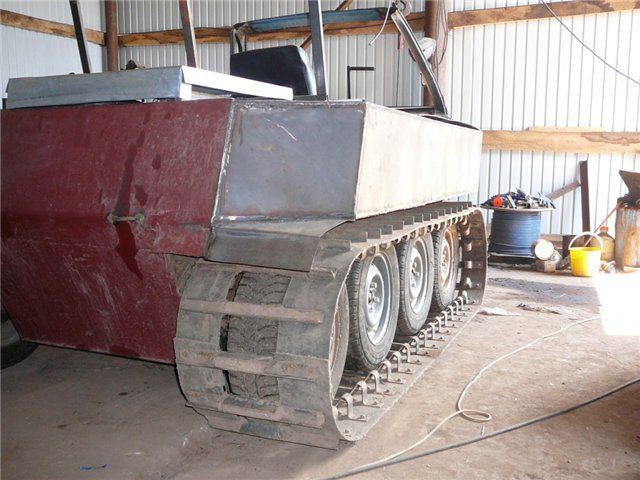

Трак в сборе. На траке есть полосы 4х5 мм, которыми траки врезаются в резину и уменьшают проворачивание гусеницы относительно ведущего колеса. Длина контакта гусеницы с ведущей звездочкой-1,73 м.
Гусенично-колесный вездеход от REMIX59

Направляющие клыки сварены.
Гусенично-колесный вездеход от REMIX59

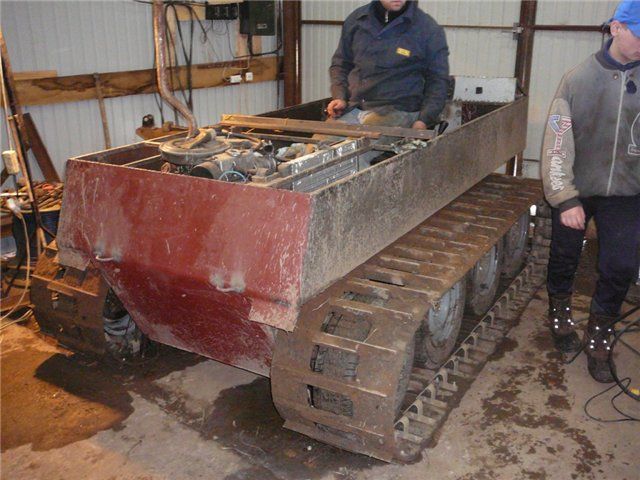

Первый выезд. видео.

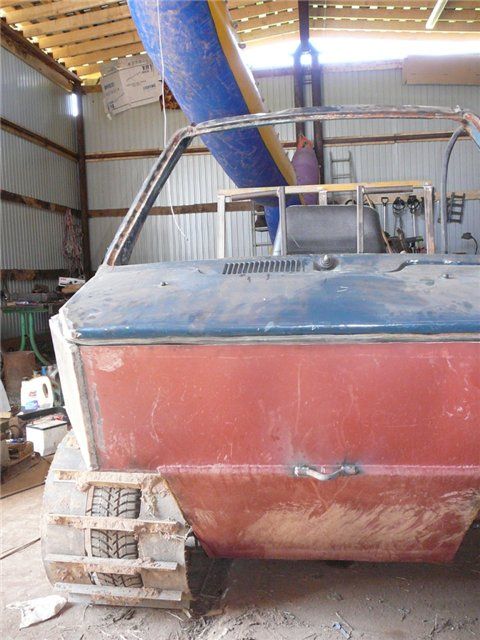

Установлено лобовое стекло.
Гусенично-колесный вездеход от REMIX59

Сварены ящики над крылом.
Гусенично-колесный вездеход от REMIX59

Приварены транспортировочные крюки.
Гусенично-колесный вездеход от REMIX59

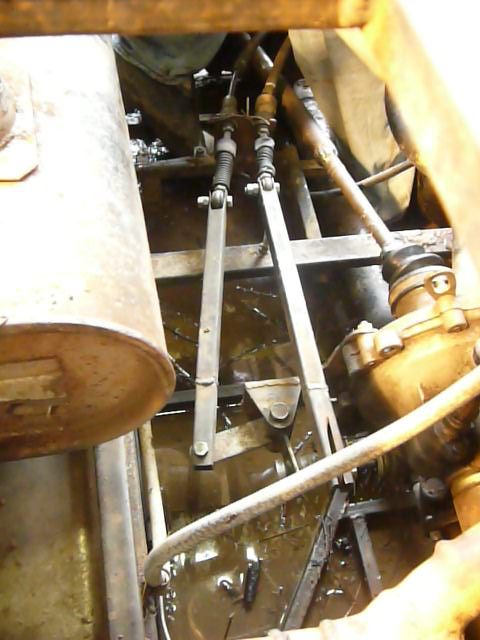

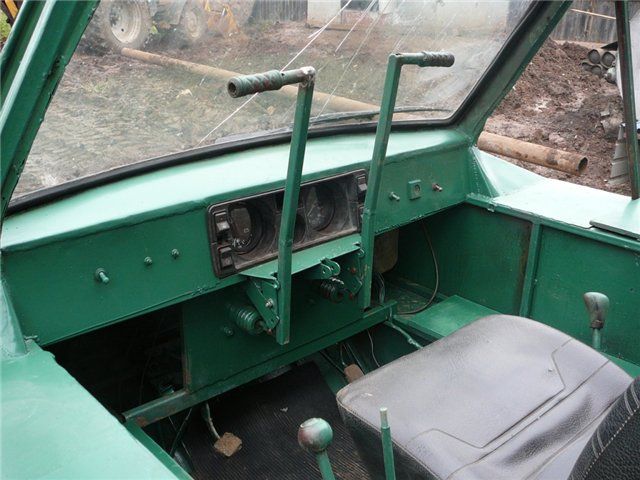

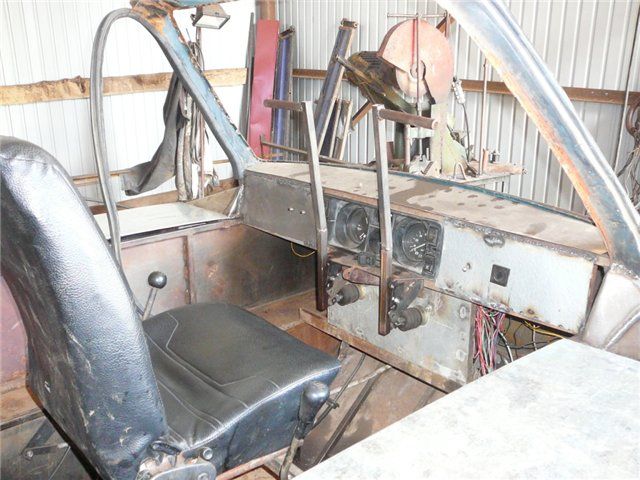

Рычаги управления в кабине.
Гусенично-колесный вездеход от REMIX59

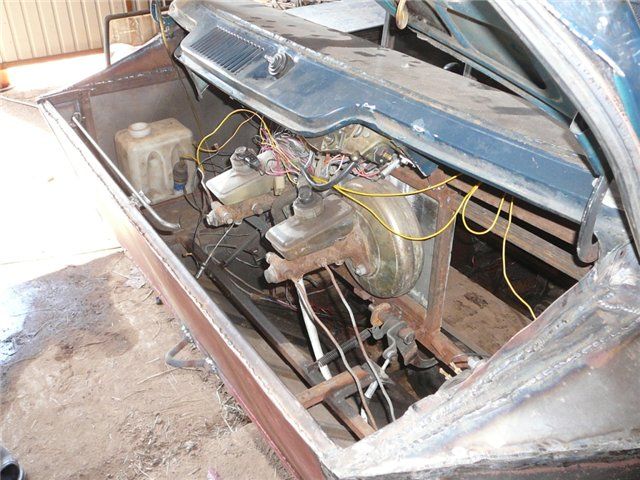

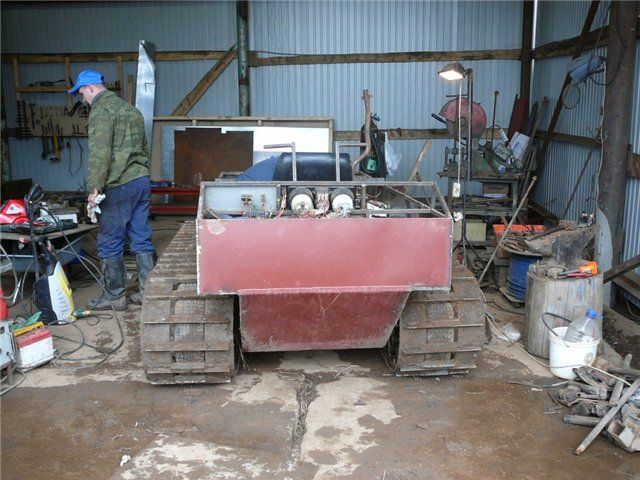

Тормозная гидровакуумная система в лобовой части автосамоделки и доступ через лючок.
Гусенично-колесный вездеход от REMIX59

Передний карданный вал.
Гусенично-колесный вездеход от REMIX59

Карданный вал от раздаточной коробки до заднего моста стандартный задний от Нивы, карданный вал от двигателя к РК самодельный, внутренний ШРУС Ока.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

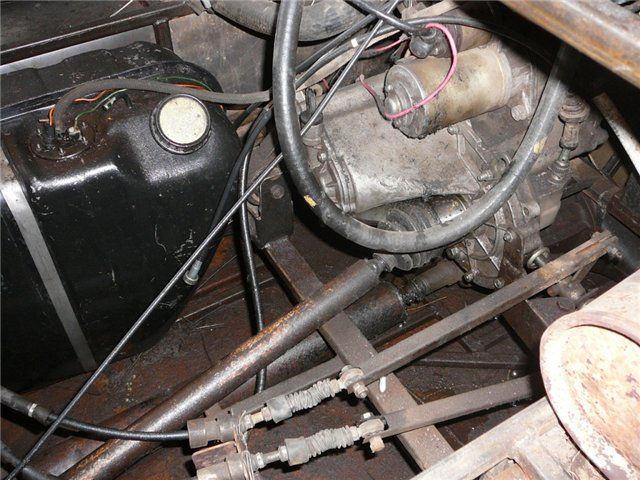

Управление КПП Ока сделано из рукоятки и тросов какой-то иномарки и такого механизма прикрученного к кулисе рычага перемены передач передач.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

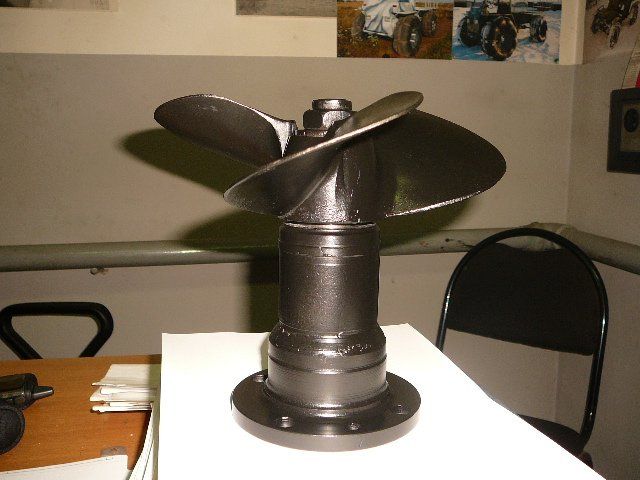

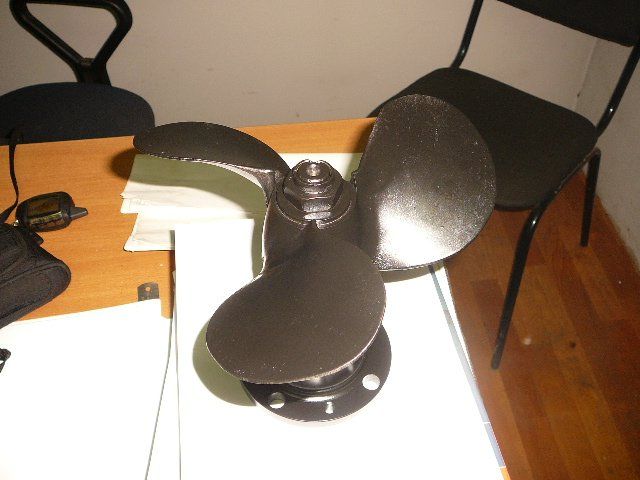

Винт готов для установки на корме для увеличения скорости передвижения по водной поверхности, пока скорость с гусеницами 1-3 км/час.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

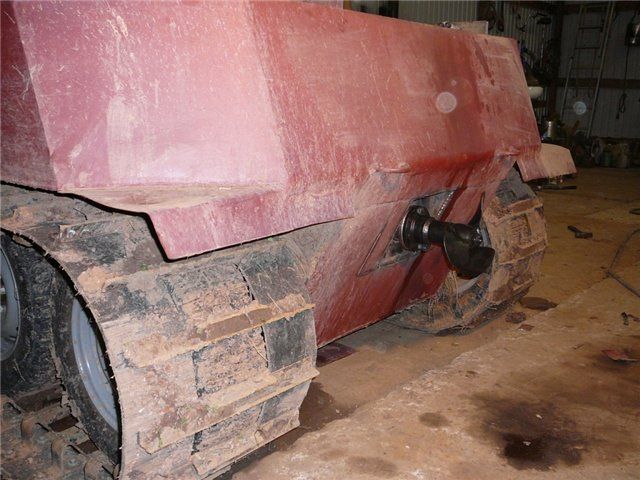

Винт приделан к корпусу лодки.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

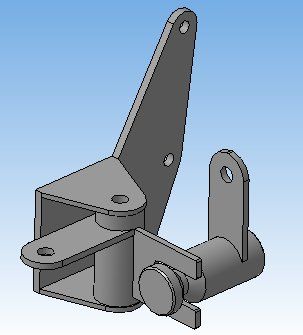

Крепления оси водяного винта к корпусу лодки.
Гусенично-колесный вездеход от REMIX59

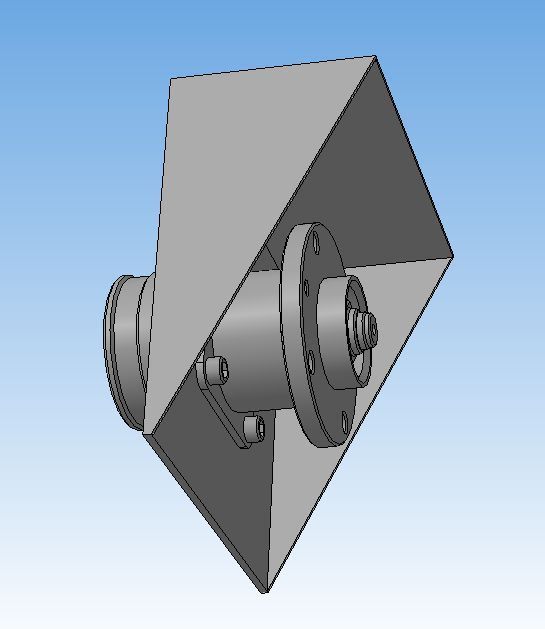

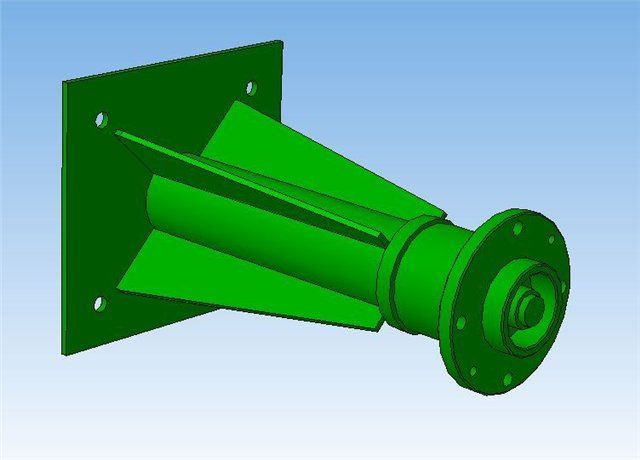

Крепление оси ведущего колеса. Основание и косынки из стали 5 мм, труба водопроводная, палец и ступица 2108. Вылет от кузова до плоскости ступицы 305 мм.
Гусенично-колесный вездеход от REMIX59

Первое плавание показало,считая по ватерлинии вытесняет примерно 880 кг. Правда еще не доварен кузов.видео

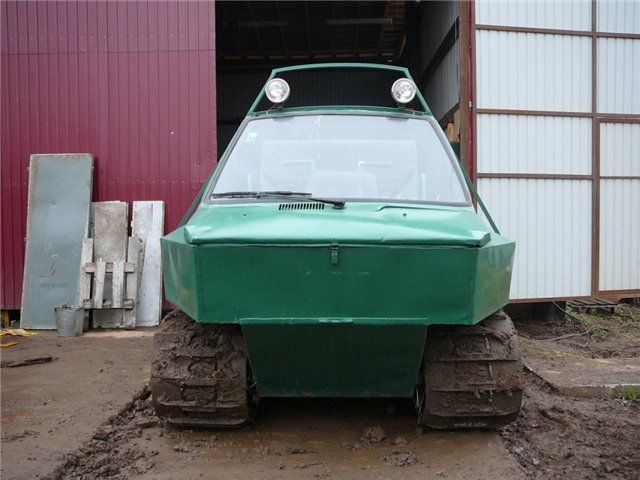

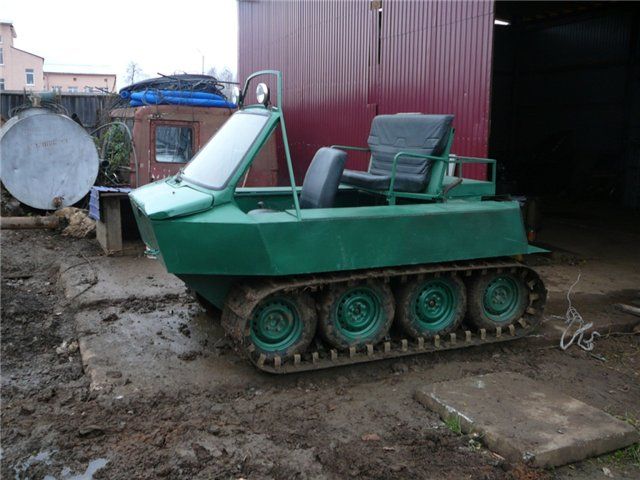

Такой вид стал после покраски и установки осветительных приборов на гусеничный вездеход.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

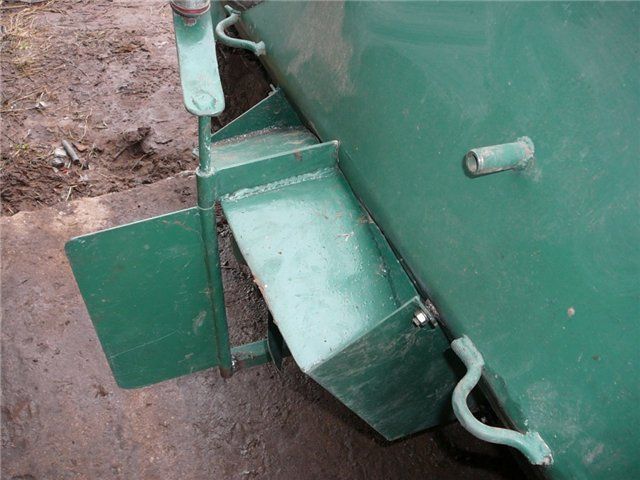

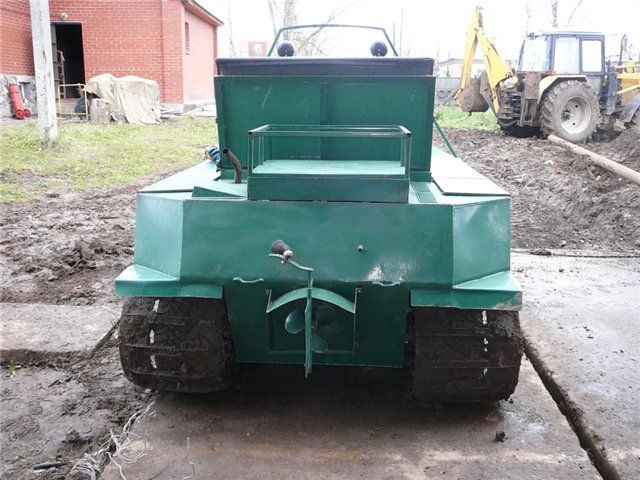

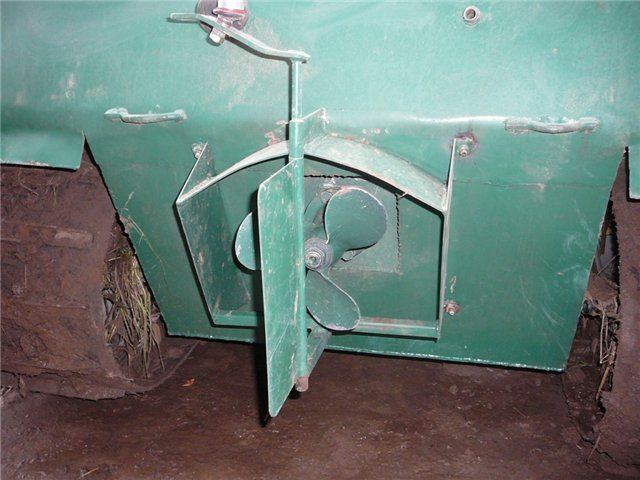

Гребной винт установлен. Рули управления.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Водительское место.
Гусенично-колесный вездеход от REMIX59

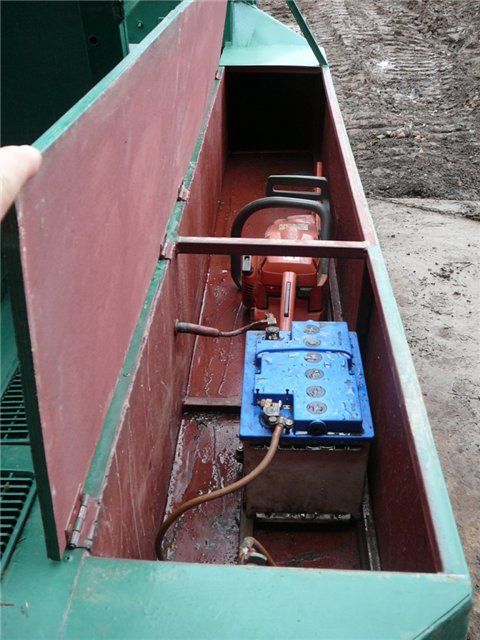

Герметичные отсеки для вещей по 160 литров каждая.
Гусенично-колесный вездеход от REMIX59

Откидное сиденье капот открывают хороший доступ к двигателю для обслуживания.
Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Гусенично-колесный вездеход от REMIX59

Рычаг переключения передач и управление водяным рулем.
Гусенично-колесный вездеход от REMIX59

Водяные испытания.видео

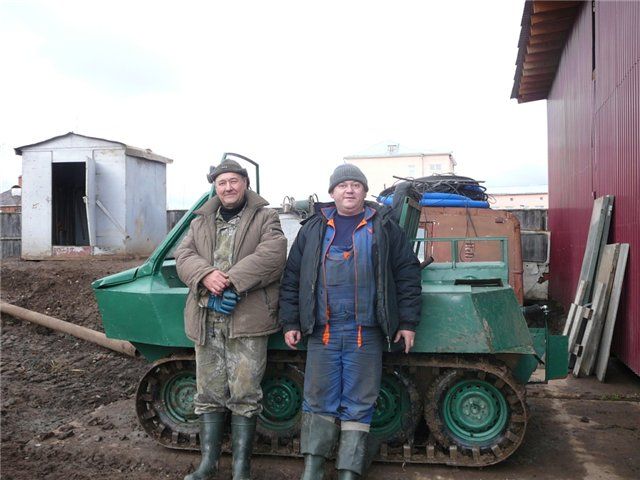

Конструктор-Алексей(REMIX59), создатель-Андрей (a.akulov1984) и вездеход.
Гусенично-колесный вездеход от REMIX59

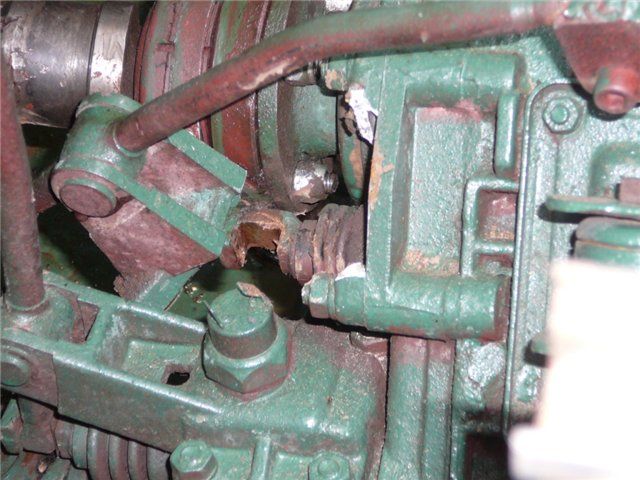

Поломка алюминиевого крепления. Придется делать металлический.
Гусенично-колесный вездеход от REMIX59

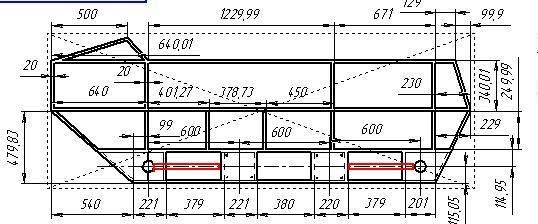

Расстояние между мостами 1800 мм.
Пластина средних ступиц 200х190х5 мм.
Пластины передняя и задняя по месту.
Ширина лодки в средней части 800 мм, высота 480 мм (мало нужно 520 мм), высота борта 340 мм.
Гусенично-колесный вездеход от REMIX59

Усиление идет от фланца моста горизонтально к ближайшей перекладине рамы с помощью вертикальной стойки 20х20 мм, откос профилем 50х20х4 мм, грань 50 мм расположить вертикально. Варить после сварки боковой обшивки лодки. Сделать квадратное отверстие в ней для прохода откоса легче, чем потом ее монтировать частями.
Гусенично-колесный вездеход от REMIX59


Все видео о колесно-гусеничном вездеходе можете посмотреть здесь.
