Гусеничный вездеход «Фома»

Гусеничный вездеход «Фома»

Свой гусеничный вездеход "Фома" Ватар из города Верхняя Тура Свердловской области сделал заднеприводным.
Об этом он пишет на форуме сайта "Лунохода.Нет".

Покатушки по зимнему снегу. видео.



Вездеход сделан на основе донора ВАЗ-2101.

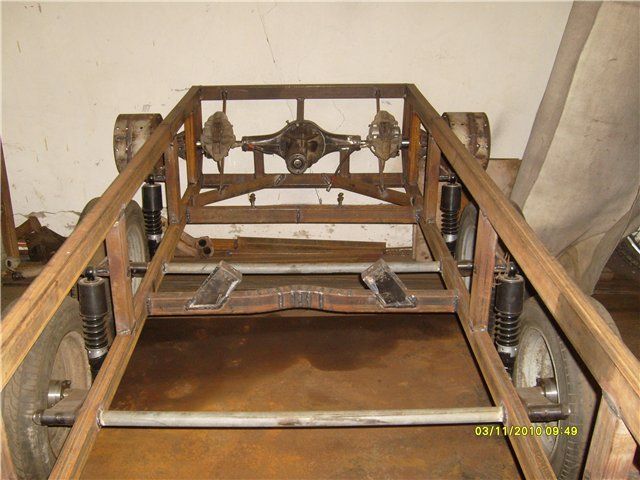

Рама сварена из профильной трубы 60х40х2 мм.
Гусеничный вездеход «Фома»

К раме приварены подвижные оси опорных колес 6 шт, подпружиненные амортизаторами от мотоцикла Урал.

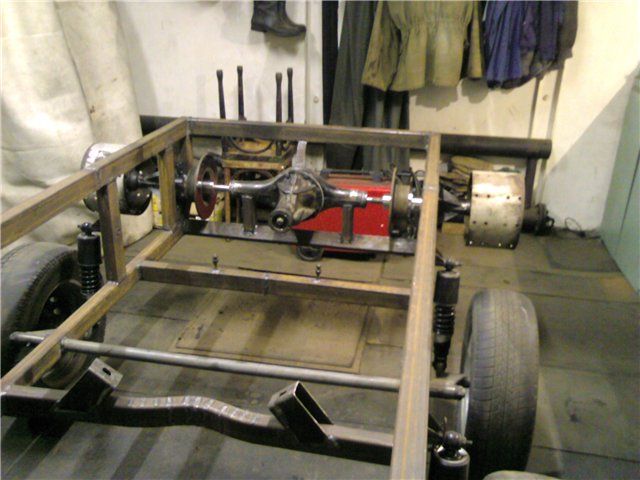

Задний мост использован для дифференциального поворота. Ведущая звездочка и натяжное колесо приподняты от оси опорных колес.
Гусеничный вездеход «Фома»

Механизм натяжения гусениц.
Гусеничный вездеход «Фома»

Ведущая звездочка, диаметр звезды-240 мм и ширина -140 мм.
Гусеничный вездеход «Фома»

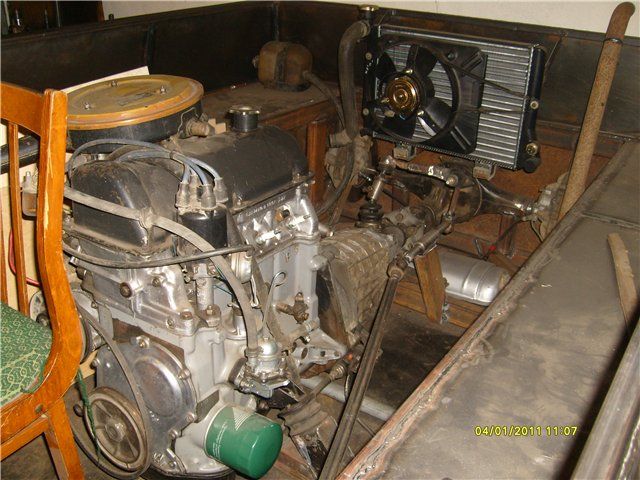

Двигатель от ВАЗ-2101 вместе с муфтой сцепления и коробкой перемены передач.
Гусеничный вездеход «Фома»

Ступицы самодельные, торможение дисковое.
Гусеничный вездеход «Фома»

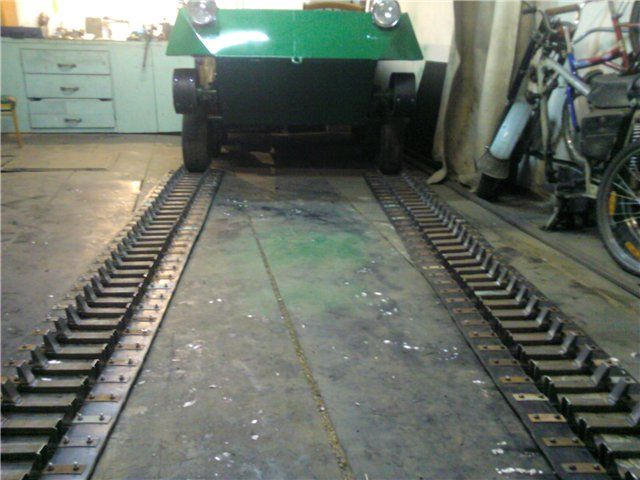

Гусеницы выполнены как на Юконе, шаг траков 105 мм.
Гусеничный вездеход «Фома»

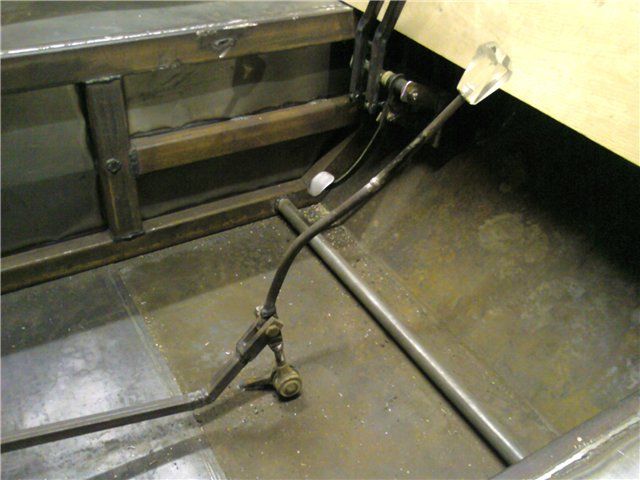

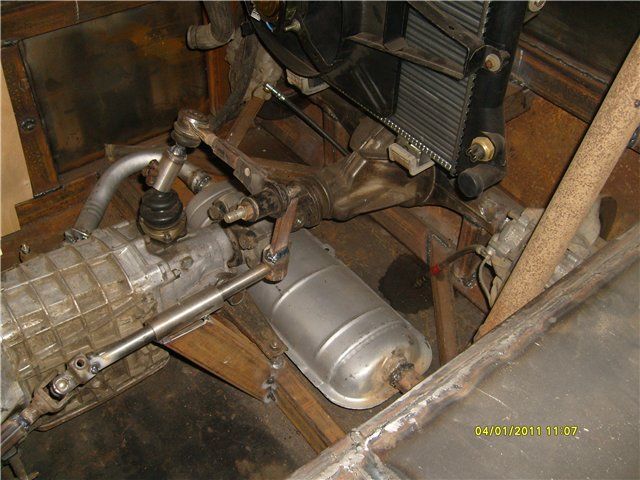

Механизм переключения коробки передач самодельное.
Гусеничный вездеход «Фома»

Гусеничный вездеход «Фома»

Подвеска подрессоренная и с амортизаторами.
Гусеничный вездеход «Фома»

Гусеничный вездеход «Фома»

Габариты: ширина по гусеницам 1860 мм,длина 3200 мм,высота 1140 мм, клиренс 400 мм ,ширина гусениц 415 мм.
Гусеничный вездеход «Фома»

Задний мост обварен в короб.
Гусеничный вездеход «Фома»

Колеса использованы R13 175х70, давление 2,2 атм.
Гусеничный вездеход «Фома»

Заменил КПП и вынес глушитель.
Гусеничный вездеход «Фома»

Установил сидения.
Гусеничный вездеход «Фома»

Очередная обкатка. видео

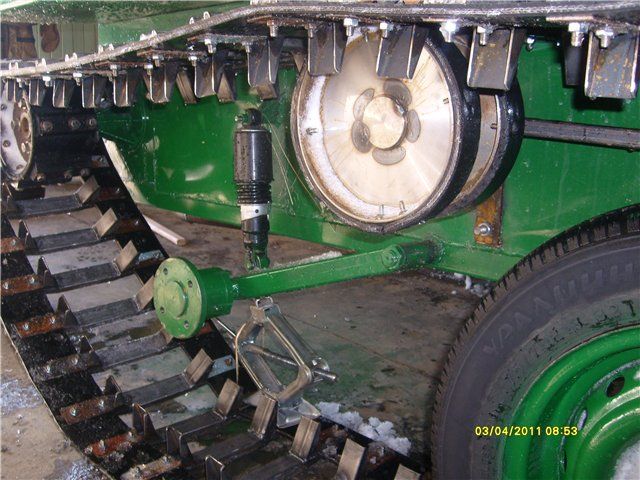

Снятие опорного колеса.
Гусеничный вездеход «Фома»

Перебортовка колеса.
Гусеничный вездеход «Фома»

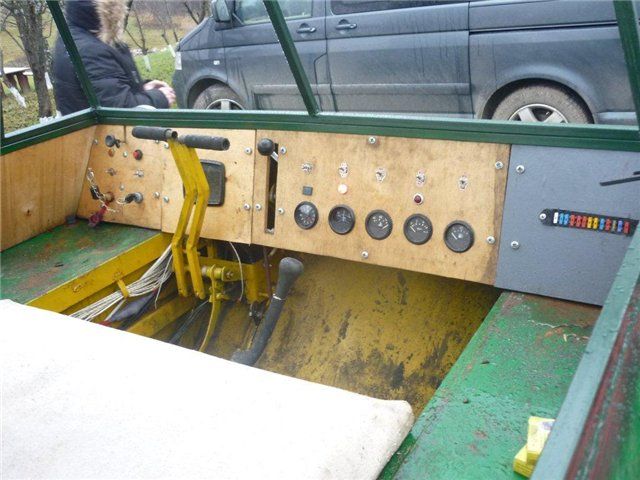

Компоновка кабины.
Гусеничный вездеход «Фома»

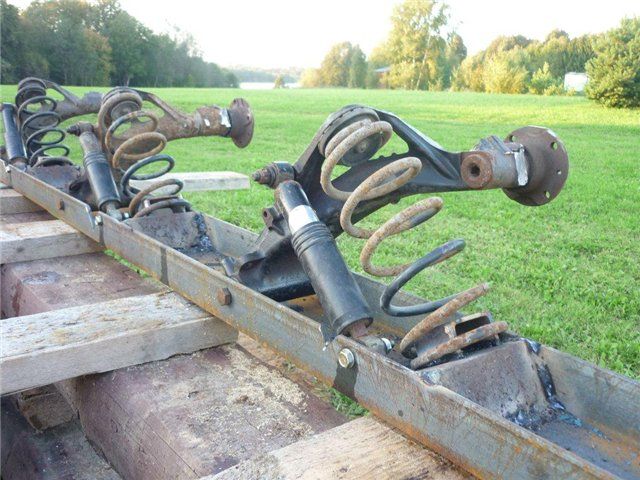

Система подвески опорных катков.
Гусеничный вездеход «Фома»

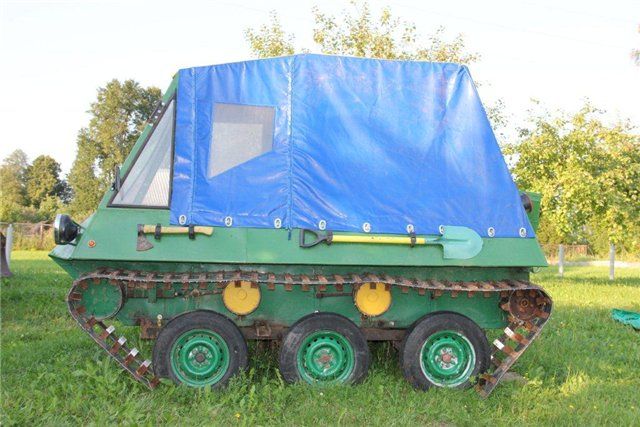

Машина готова ко всем испытаниям.
Гусеничный вездеход «Фома»

Все видео от создателя "Фомы" здесь.
Фома в новых руках.
Удачи Ватару в деле строительства вездеходов.скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
3 комментария
  1. Andrej_2015
    Модель гусеничного вездехода "Фома" сделан просто супер!!! До чего же наши мужики умельцы, все смогут сделать лишь было бы желание. В данном вездеходе продумано все до мелочей, а вообще на нем по снегу, да еще и на зимнюю рыбалку-красота!!! Можно грузить улова, сколько угодно, другие рыбаки лишь позавидуют.
  2. Игорь
    Нормальная мягкая подвеска (да еще и с амортизаторами!) встречается на самодельных гусеничных вездеходах. Пассажиров и водителя "Фомы" явно не будет трясти на или выбоинах ямах.
    А вот идея с вынесением глушителя на кормовой лист корпуса мне не поправилась - на тех же ямах глушитель может оборвать.
  3. Dmitrij
    а поворачивать то как? Путем торможения одной из сторон? Тогда будет срабатывать дифференциал и танк будет поворачивать. Круто)) Отличная идея для создания гусениц. Можно еще один задний мост к жигулю присабачить и создать сзади гусеницы)) Будет Жигуль-БТР wink
