Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Гусеничный вездеход "Землянин". Создатель "Alekseevich52" под таким ником зарегистрирован на форуме "Лунохода.Нет" Андрей Алексеевич Раевский из Нижнего Новогорода.

Малый гусеничный вездеход на колесно-гусеничном ходу получился очень хорошим и добротным, об этом даже показали сюжет в областном телевидении.



Все началось с подготовки и сбора мелких запчастей и агрегатов. Самая муторная часть работы -это изготовление гусеницы.
С этого и начал наш конструктор автосамоделки.

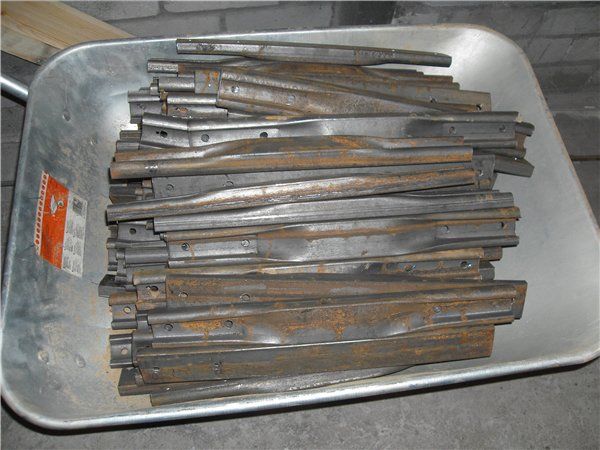

Траки сделаны из трубы 50х25 мм.
Колесно-гусеничный вездеход «Землянин»

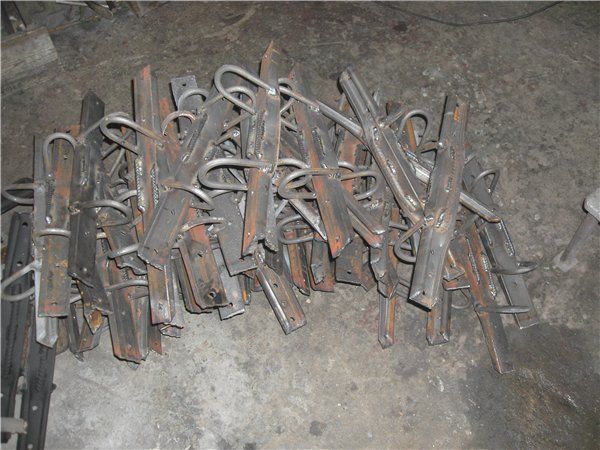

Упоры или направляющие гусениц сделаны из кругляка диаметром 10 мм, высота 80 мм.
Колесно-гусеничный вездеход «Землянин»

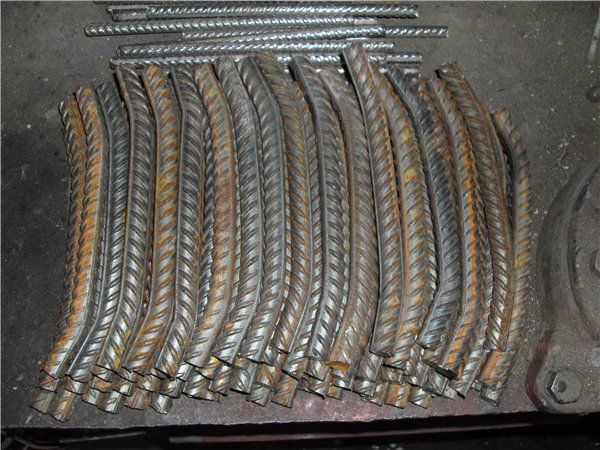

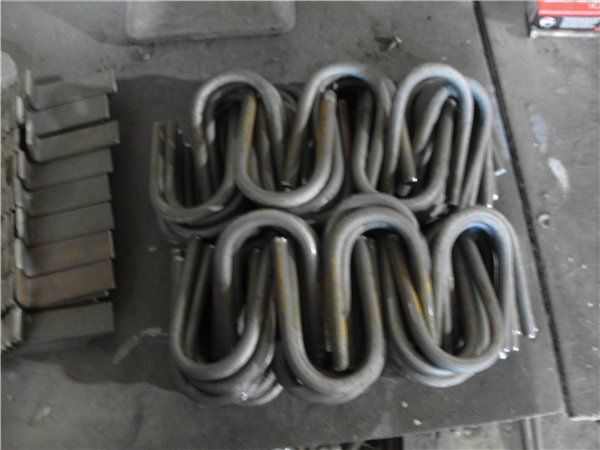

Грунтозацепы сделаны из арматуры.
Колесно-гусеничный вездеход «Землянин»

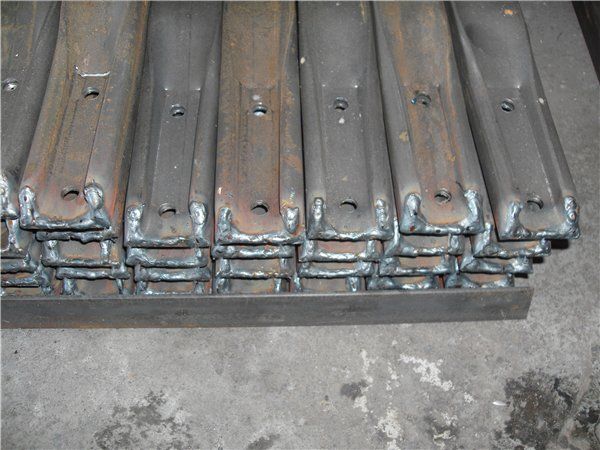

Торцы траков заварены наглухо, чтобы грязь и вода не попали вовнутрь.
Колесно-гусеничный вездеход «Землянин»

Отверстия просверлены для крепления траков к транспортерной ленте.
Колесно-гусеничный вездеход «Землянин»

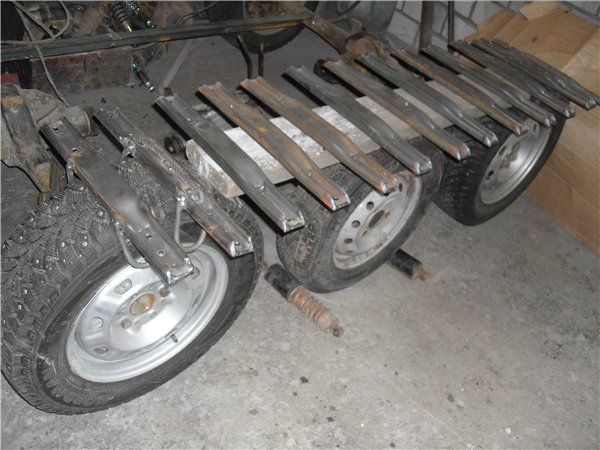

Так пойдет гусеница по колесам.
Колесно-гусеничный вездеход «Землянин»

Все сварено на траках и грунтозацепы и направляющие.
Колесно-гусеничный вездеход «Землянин»

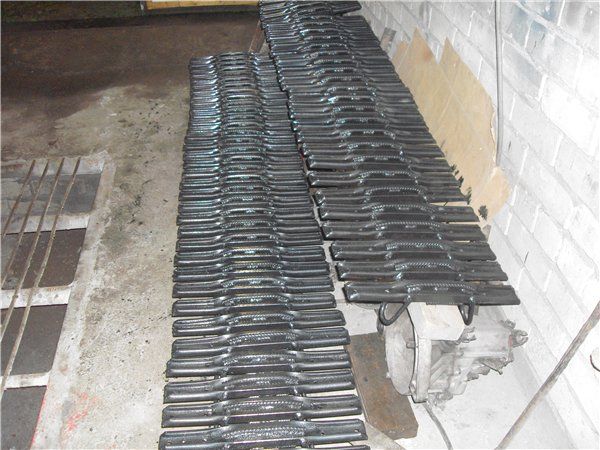

Траки покрашены.
Колесно-гусеничный вездеход «Землянин»

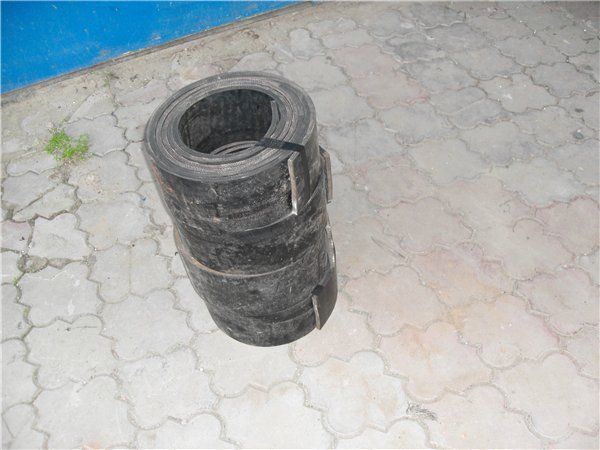

Лента нарезана для гусениц по ширине и по длине.
Колесно-гусеничный вездеход «Землянин»

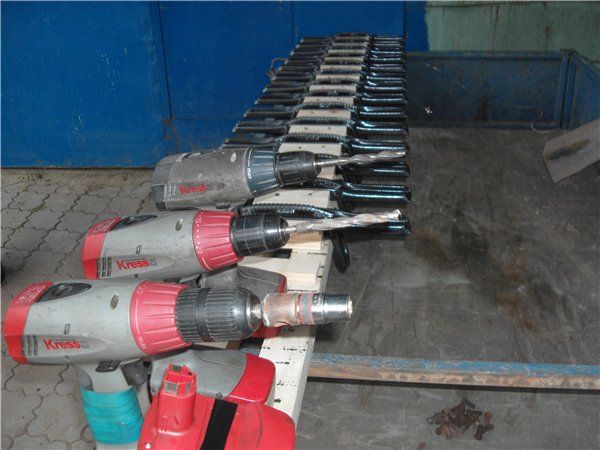

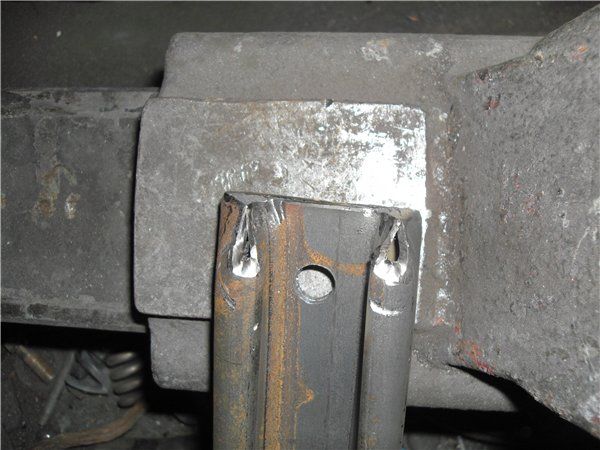

Инструмент для сборки гусениц.
Колесно-гусеничный вездеход «Землянин»

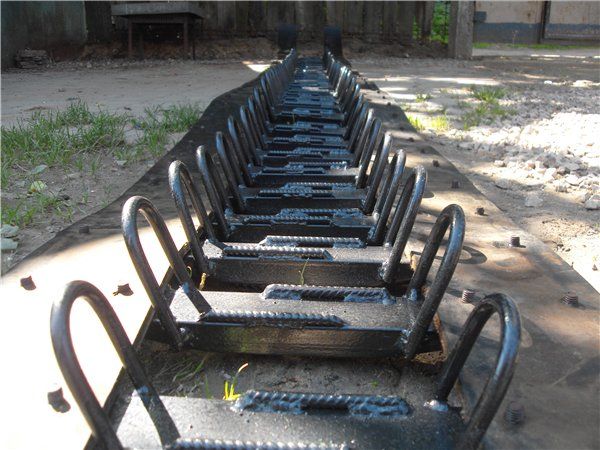

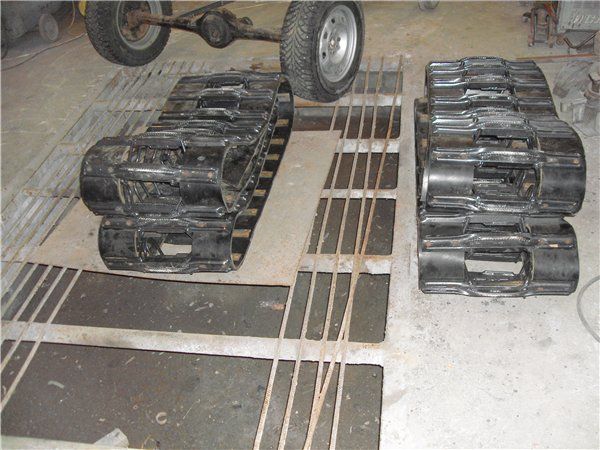

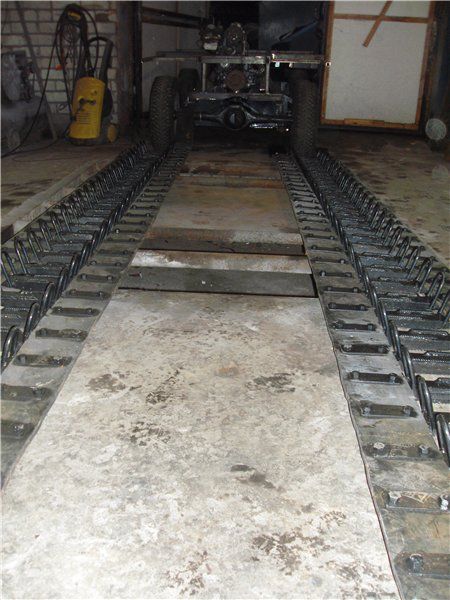

Гусеницы собраны, размеры по вершинам клыков-215 мм, по низам-165 мм.
Колесно-гусеничный вездеход «Землянин»

Трак из трубы шириной 50 мм, зазор между траками 80 мм.
Колесно-гусеничный вездеход «Землянин»

Арматура 8 мм, чтобы не проворачивалось ведущее колесо.
Колесно-гусеничный вездеход «Землянин»

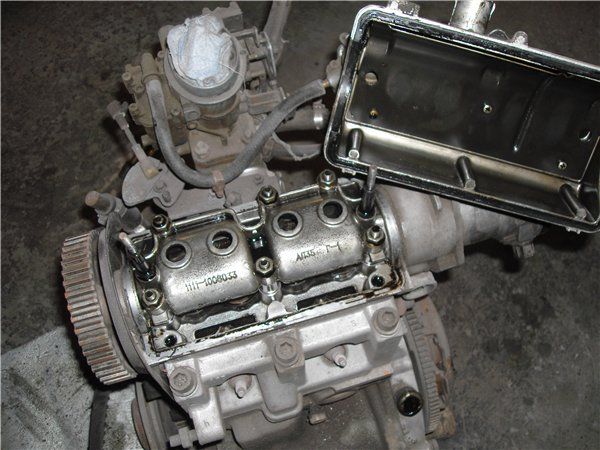

Подготовка двигателя к установке.
Колесно-гусеничный вездеход «Землянин»

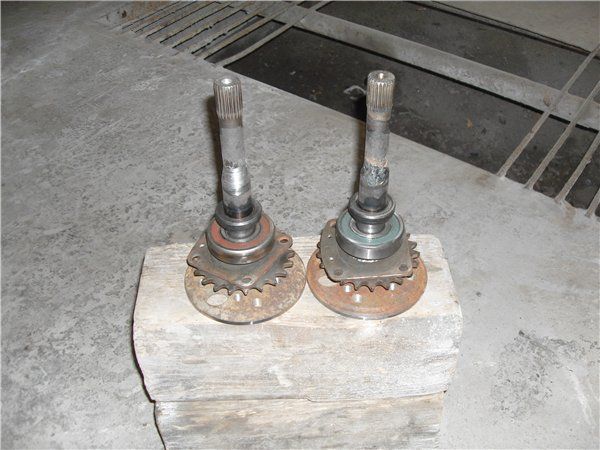

Укороченные полуоси.
Колесно-гусеничный вездеход «Землянин»

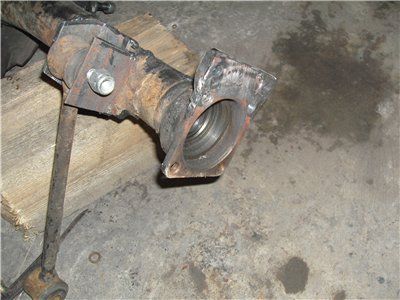

Мост с укороченными чулками.
Колесно-гусеничный вездеход «Землянин»

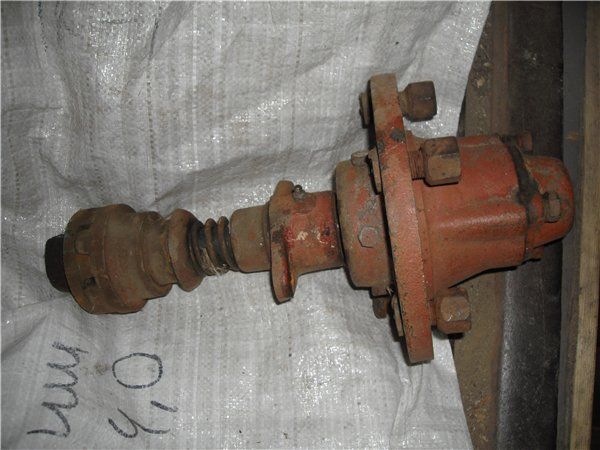

Ось от сеялки с муфтой для изготовления блокировки.
Колесно-гусеничный вездеход «Землянин»

Блокировка из одной муфты, а привод-цепная, механизм размыкания еще не придуман.
Колесно-гусеничный вездеход «Землянин»

Рама сварена и одеты на колеса гусеницы.
Колесно-гусеничный вездеход «Землянин»

Фланцы срезаны с того же моста донора и пригодились.
Колесно-гусеничный вездеход «Землянин»

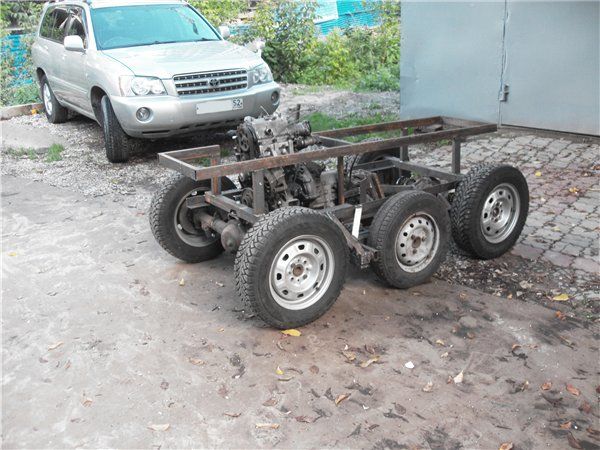

Двигатель занял свое место.
Колесно-гусеничный вездеход «Землянин»

Это чистик, зачищать ведущее колесо от снега и грязи.
Колесно-гусеничный вездеход «Землянин»

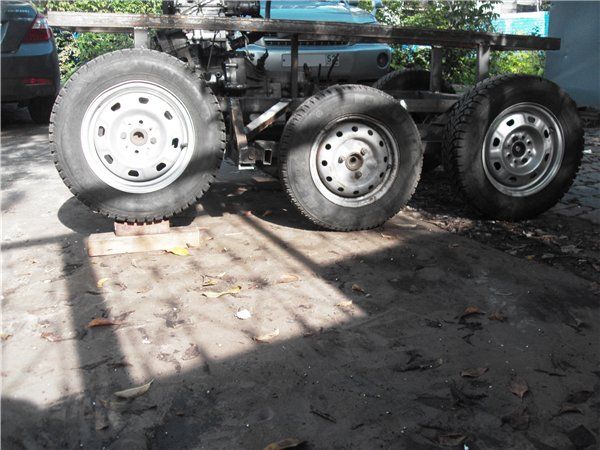

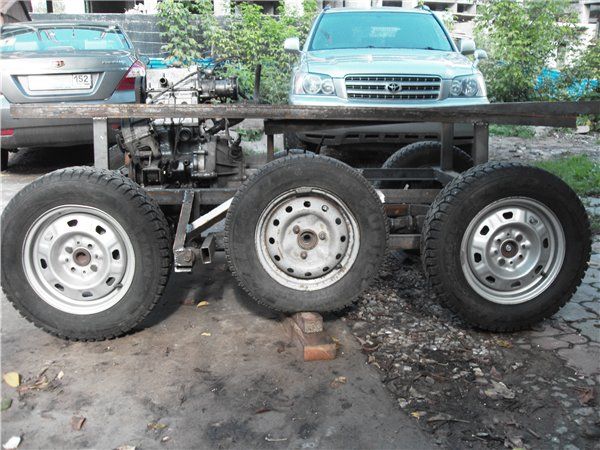

Обкатка работы подвески, пока без гусеницы.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

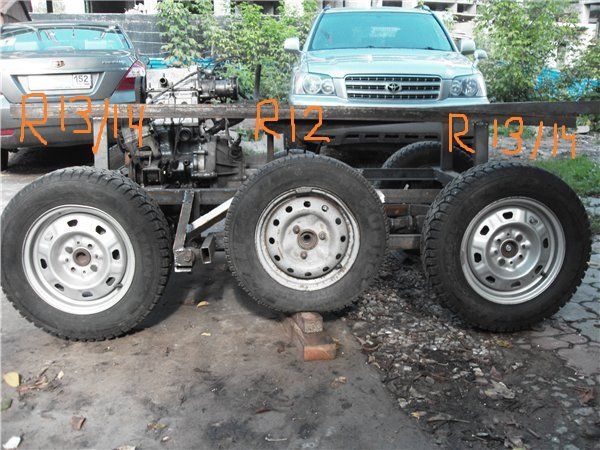

Расположение колес на раме по размерам.
Колесно-гусеничный вездеход «Землянин»

Проверка натяжения гусениц путем накатки на бревна удовлетворительная.
Колесно-гусеничный вездеход «Землянин»

Раздатка находится внутри лодки.
Колесно-гусеничный вездеход «Землянин»

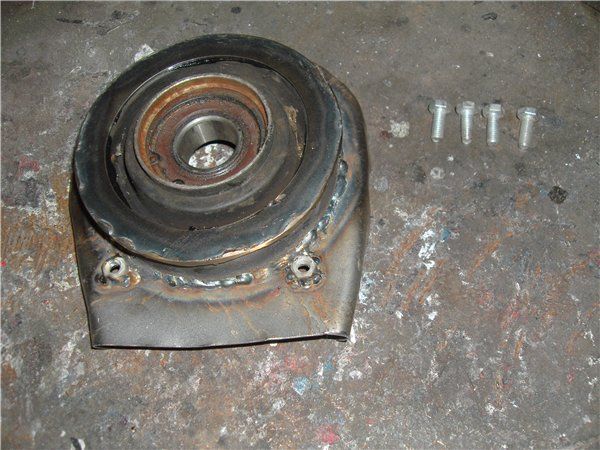

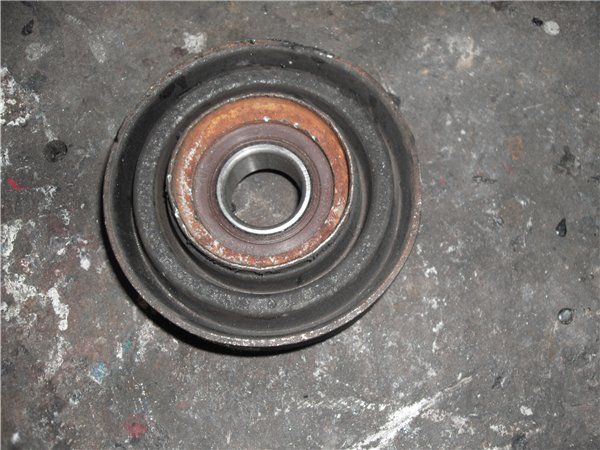

Подвесной подшипник.
Колесно-гусеничный вездеход «Землянин»

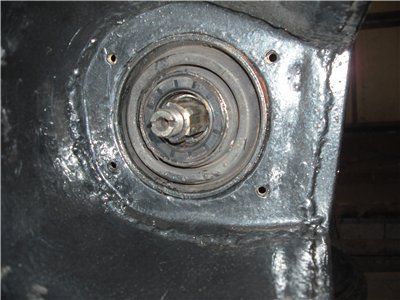

Подшипник вварен в корпус с герметизацией.
Колесно-гусеничный вездеход «Землянин»

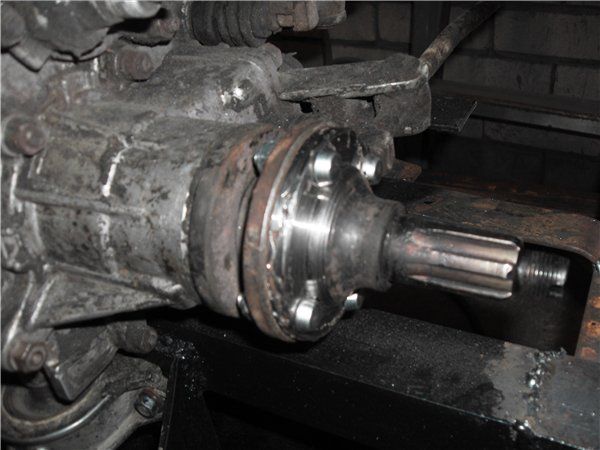

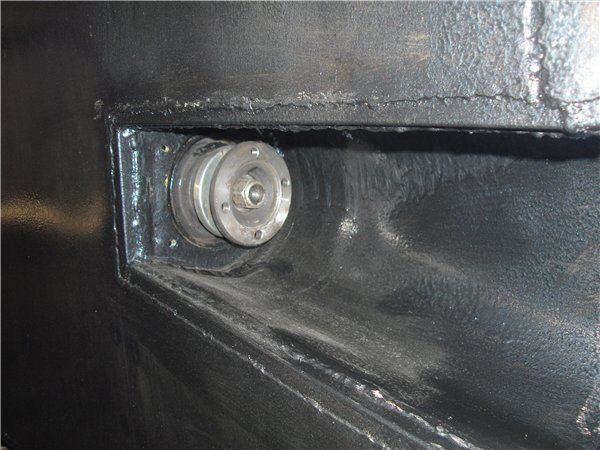

Привод переднего моста выведен наружу.
Колесно-гусеничный вездеход «Землянин»

К фланцу закрепится вал карданный, который будет вращать передний мост.
Колесно-гусеничный вездеход «Землянин»

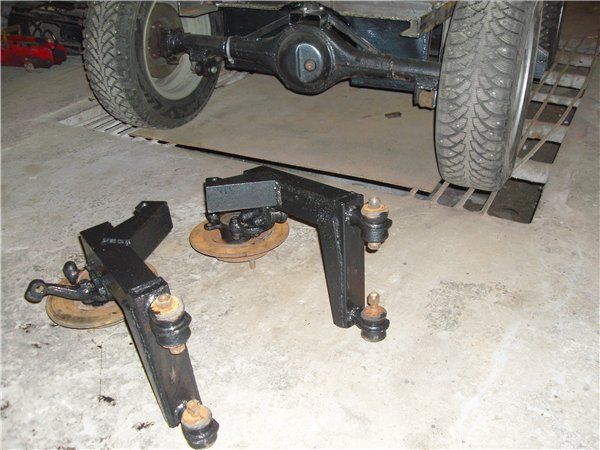

Средние рычаги крепления опорных колес.
Колесно-гусеничный вездеход «Землянин»

Оси колеса прикреплены к раме и одеты амортизаторы.
Колесно-гусеничный вездеход «Землянин»

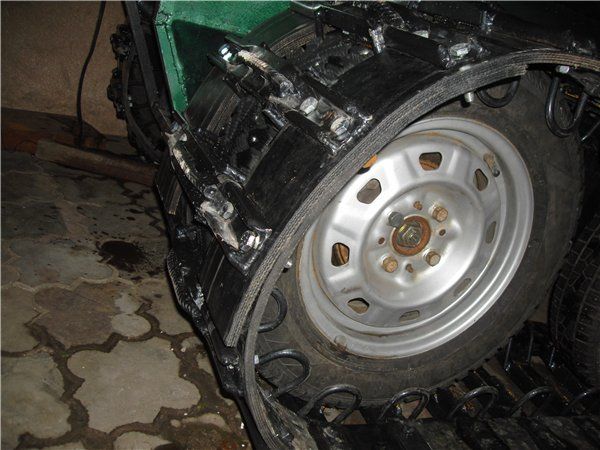

Гусеницы одеты.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Подвеска работает отлично.видео

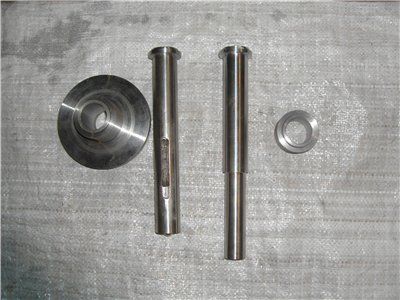

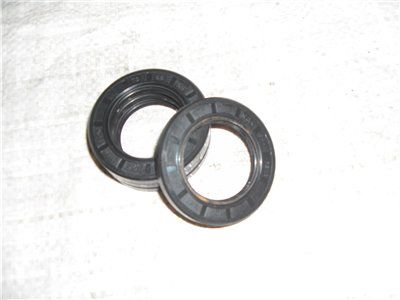

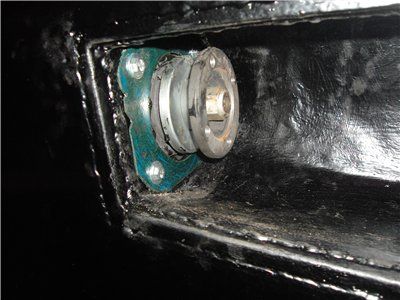

Сальники для переднего моста.
Колесно-гусеничный вездеход «Землянин»

Привод переднего моста через корпус лодки собран.
Колесно-гусеничный вездеход «Землянин»

Установка карданного вала на передний мост.
Колесно-гусеничный вездеход «Землянин»

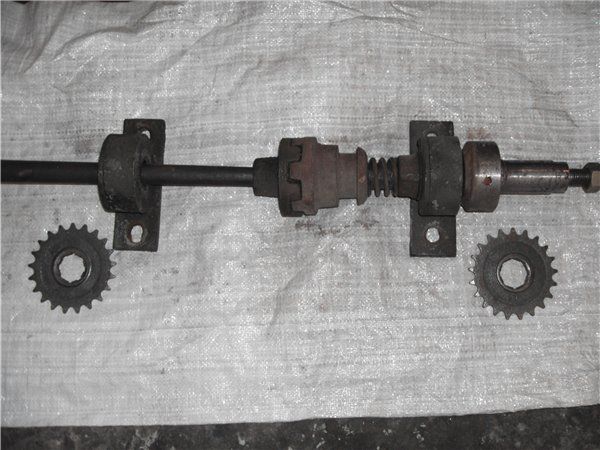

Валы для сборки узла блокировки.
Колесно-гусеничный вездеход «Землянин»

Блокировку собрал.
Колесно-гусеничный вездеход «Землянин»

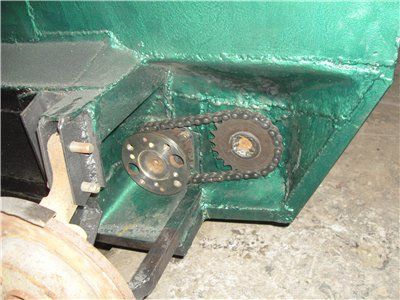

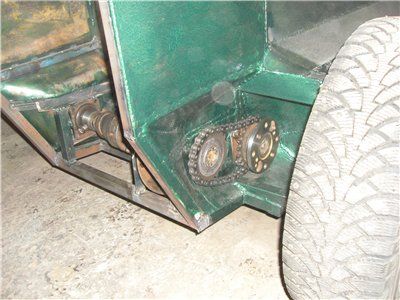

Привод ведущих колес через цепную передачу.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Крепление суппорта переднего моста.
Колесно-гусеничный вездеход «Землянин»

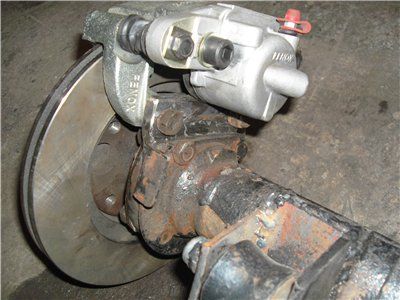

Тормозные колодки собраны на суппорте.
Колесно-гусеничный вездеход «Землянин»

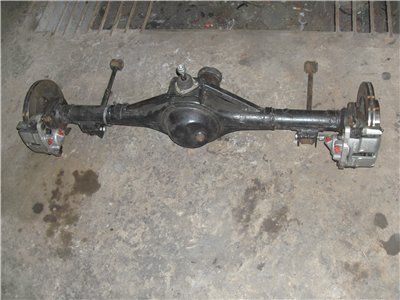

Мост готов передний к установке.
Колесно-гусеничный вездеход «Землянин»

Низ вездехода загрунтован и готов к сборке.
Колесно-гусеничный вездеход «Землянин»

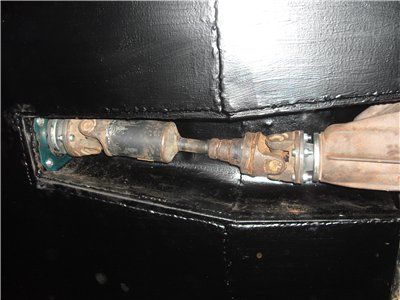

Установлен вал карданный к переднему мосту.
Колесно-гусеничный вездеход «Землянин»

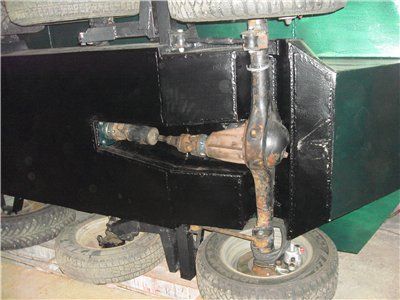

Мост передний в сборе.
Колесно-гусеничный вездеход «Землянин»

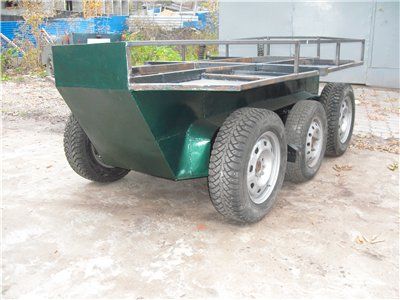

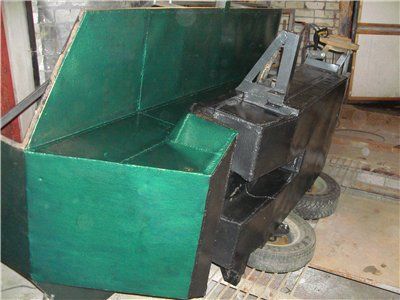

Лодка на колесах, дальше установка двигателя и т.д.
Колесно-гусеничный вездеход «Землянин»

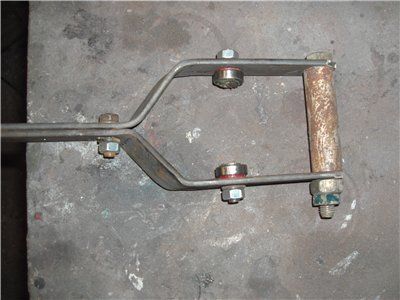

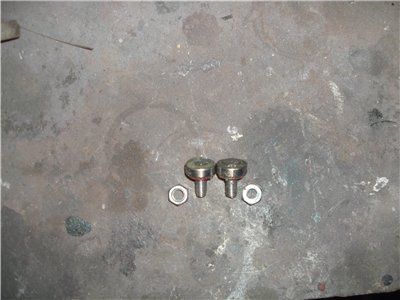

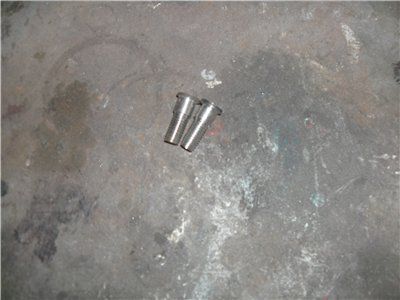

Сделана вилка для выжимного.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

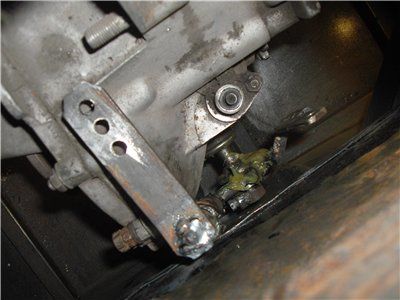

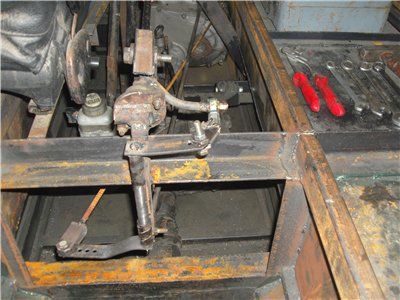

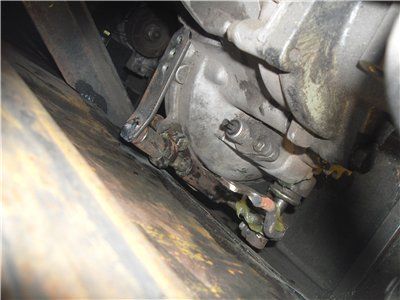

Рычаг переключения передач установлен в горизонтальном положении.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Тест работы рычага переключения передач. видео


Тест работы рычага отключения блокировки и торможения. видео

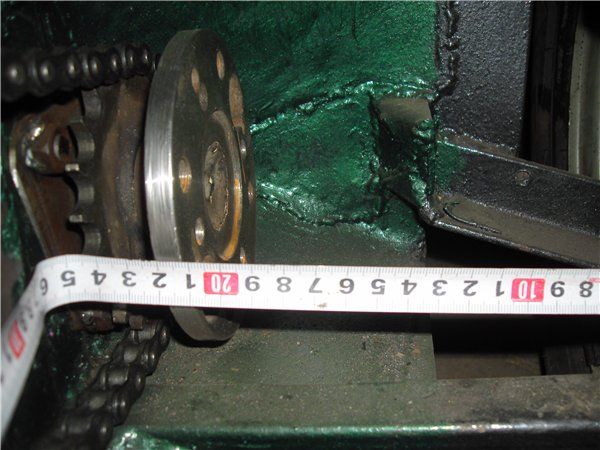

Расстояние между фланцем и суппортом ведущего колеса.
Колесно-гусеничный вездеход «Землянин»

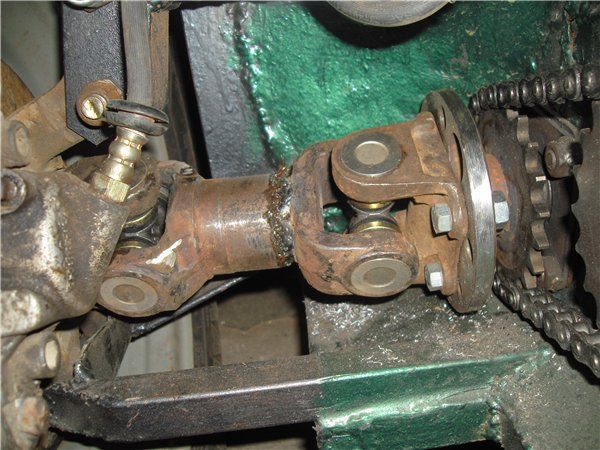

Изготовлен и установлен вал карданный от УАЗа.
Колесно-гусеничный вездеход «Землянин»

Пробный выезд без гусениц.видео


Первый выезд. видео.

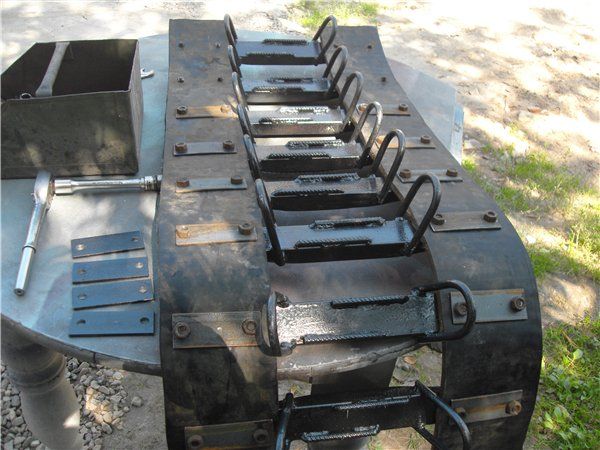

Гусеница собрана из транспортерной ленты толщиной 10 мм, 4 слоя корда, состыкована внахлест под три трака.
Колесно-гусеничный вездеход «Землянин»

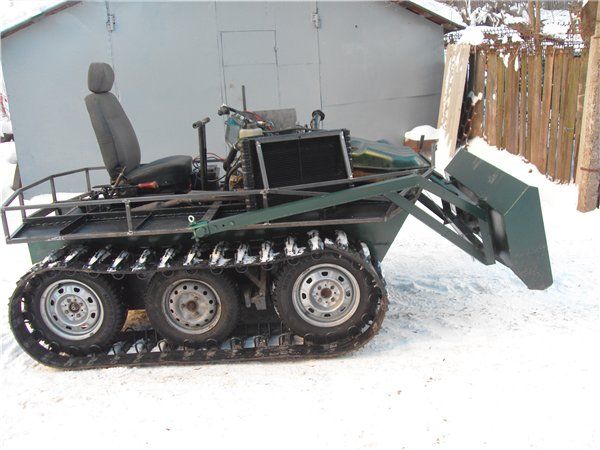

Выпал снег и автосамоделку адаптировал под расчистку снега.
Колесно-гусеничный вездеход «Землянин»

Колесно-гусеничный вездеход «Землянин»

Вездеход готов.
Колесно-гусеничный вездеход «Землянин»


Про вездеход снимали и соседи.


А все остальное очень интересное видео про "Землянина" смотрите здесь.
Андрею Алексеевичу успехов в деле вездеходостроительства.скачать dle 11.1смотреть фильмы бесплатно
