Гусеничный вездеход «Большой Бор»

Гусеничный вездеход «Большой Бор»

Гусеничный вездеход "Большой Бор" от вездеходостроителя из Архангельской области, Онежского района, деревни Большой Бор Ивана Воробьева.
"Иван1987"-такой никнейм у него на форуме сайта "Лунохода.Нет", где собираются и делятся информацией автосамодельщики многих стран.
Гусеничный вездеход «Большой Бор»

Момент обкатки. видео


Вездеход получился очень большой. Размер лодки в длину-4000 мм и в ширину-1600 мм, ширина по краям гусениц-2700 мм.
Первоначально был установлен двигатель от ВАЗ-21011.
Две КПП (коробка перемены передач) соединены последовательно.

Подвеска торсионная на четырех опорных колесах.

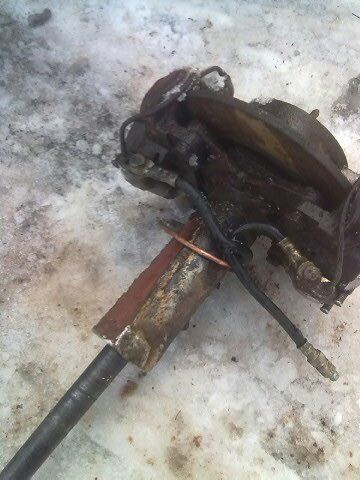

Тормоза установлены на ведущих звездочках дисковые.

Заднеприводной, с бортовыми фрикционами, переделанными из муфт сцепления от ВАЗ, только двухдисковые.

Гусеницы из транспортерной ленты.
Гусеничный вездеход «Большой Бор»

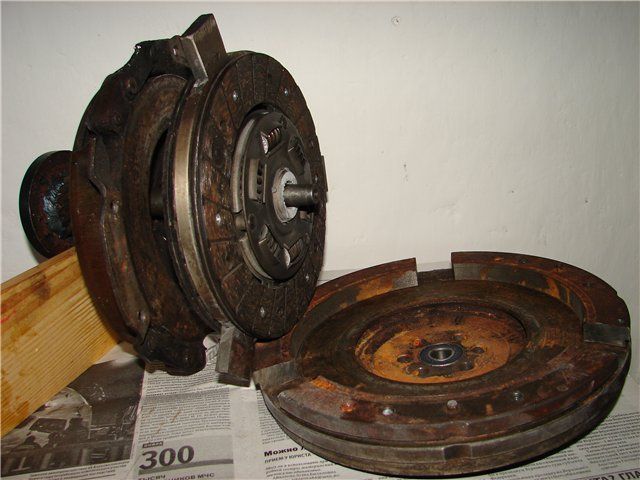

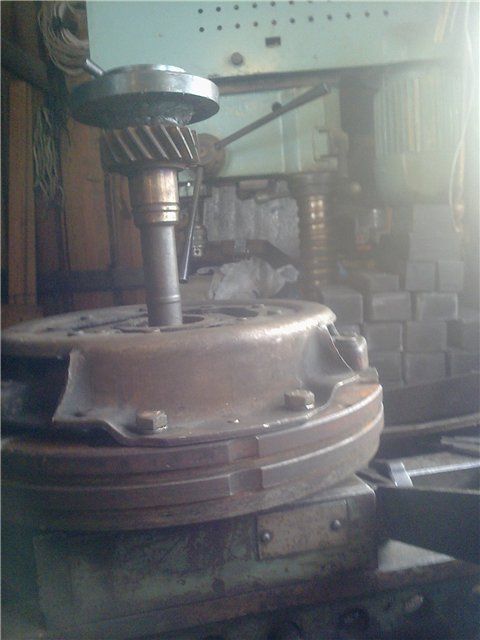

Бортовой фрикцион, двухдисковый из муфты сцепления ВАЗ.
Гусеничный вездеход «Большой Бор»

Сборка лодки.
Гусеничный вездеход «Большой Бор»

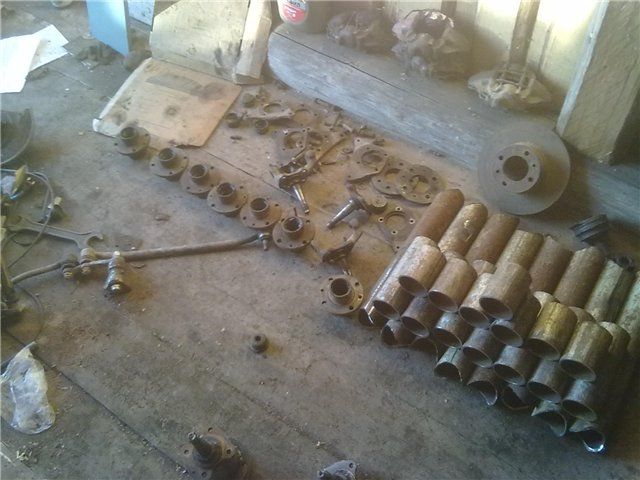

Подготовка ступиц для опорных катков.
Гусеничный вездеход «Большой Бор»

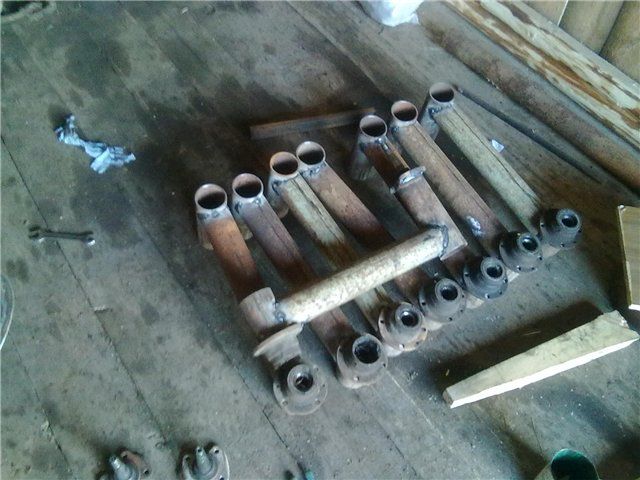

Торсионы для опорных катков с независимой подвеской.
Гусеничный вездеход «Большой Бор»

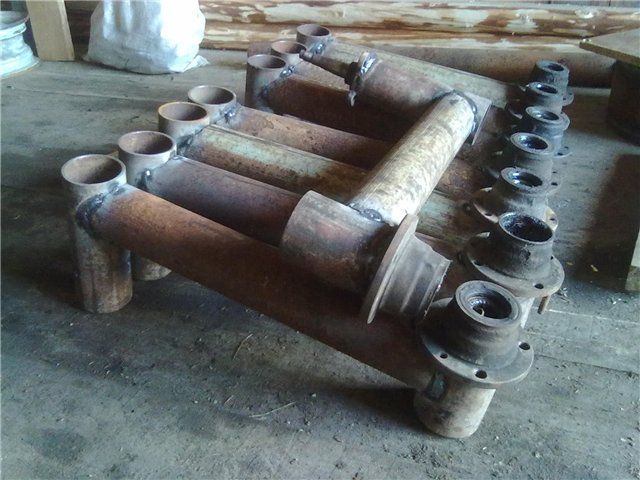

Осей по четыре штуки на борт.
Гусеничный вездеход «Большой Бор»

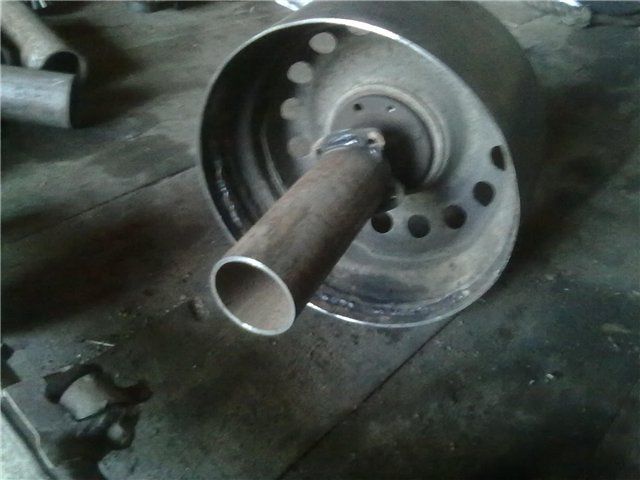

Натяжное колесо.
Гусеничный вездеход «Большой Бор»

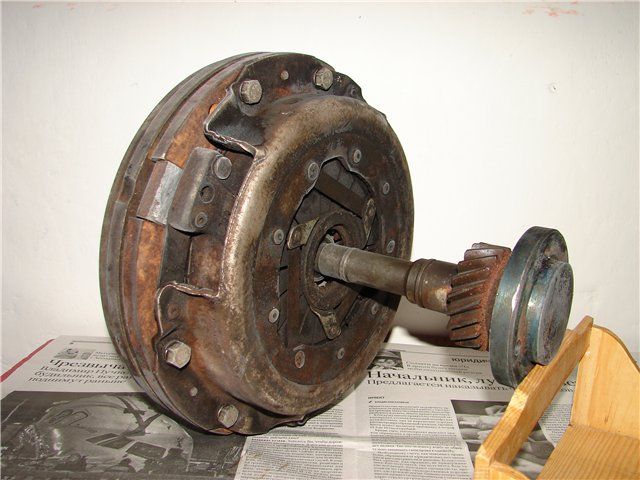

Муфта сцепления с первичным валом.
Гусеничный вездеход «Большой Бор»

Второй промежуточный диск внутри корзины муфты сцепления.
Гусеничный вездеход «Большой Бор»

Торсионы приварены и подпружинены.
Гусеничный вездеход «Большой Бор»

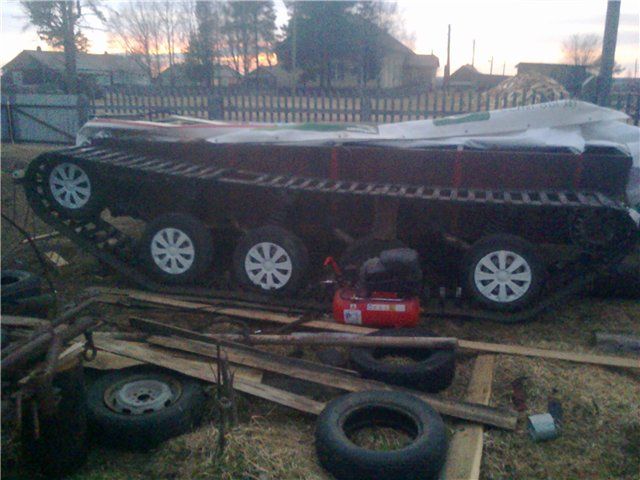

Лодка встала на колеса.
Гусеничный вездеход «Большой Бор»

Слабые места в лодке и необходимо усиливать.
Гусеничный вездеход «Большой Бор»

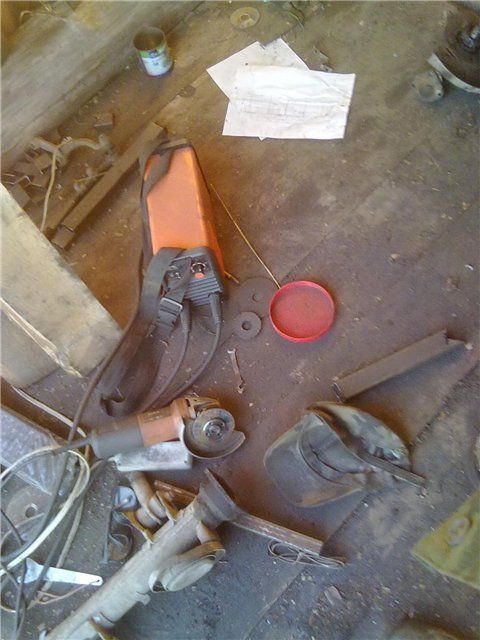

Работа ведется по постройке вездехода по выходным.
Гусеничный вездеход «Большой Бор»

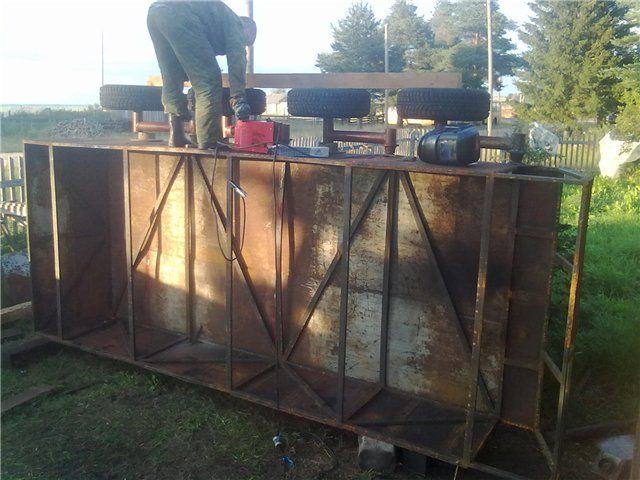

Отмечены места для усиления по бортам лодки.
Гусеничный вездеход «Большой Бор»

Идет внутренняя проварка и усиления лодки.
Гусеничный вездеход «Большой Бор»

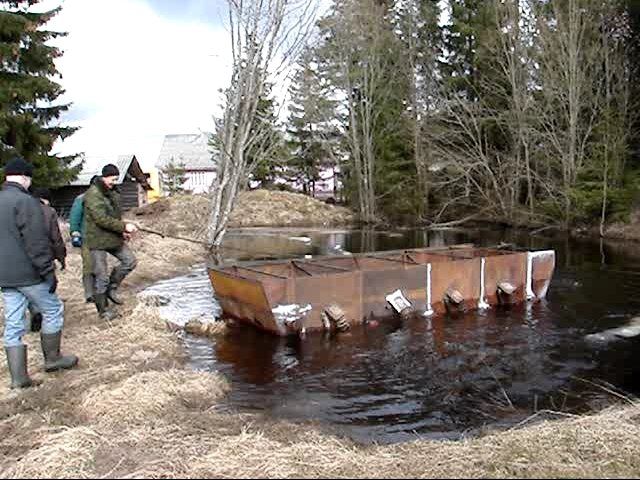

Проверка герметичности лодки и плавучести.
Гусеничный вездеход «Большой Бор»

Сварочный аппарат и сварщик хорошие и поэтому течи не обнаружено.
Гусеничный вездеход «Большой Бор»

Первые робкие поездки на своем вездеходе. видео


Тестирование.видео.


Поплавали.видео.


Активное натяжное колесо подпружинено такой пружиной.
Гусеничный вездеход «Большой Бор»

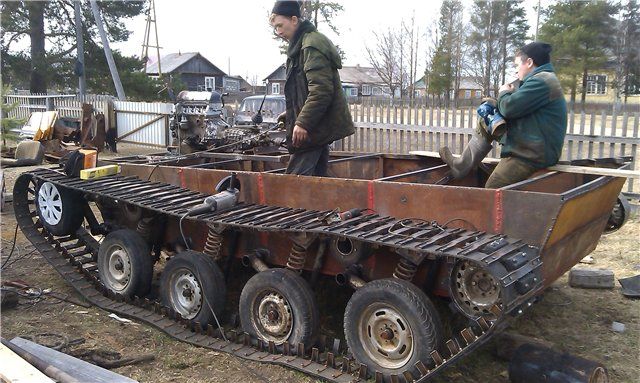

Добавили еще по одному опорному колесу на борт.
Гусеничный вездеход «Большой Бор»

Обкатка выявляет слабые места конструкции, но вездеход своим ходом добрался до дома и не разулся.
Гусеничный вездеход «Большой Бор»

Гусеничный вездеход «Большой Бор»

Установлен более сильный двигатель от Волги ГАЗ-402.
Гусеничный вездеход «Большой Бор»

Гусеничный вездеход «Большой Бор»

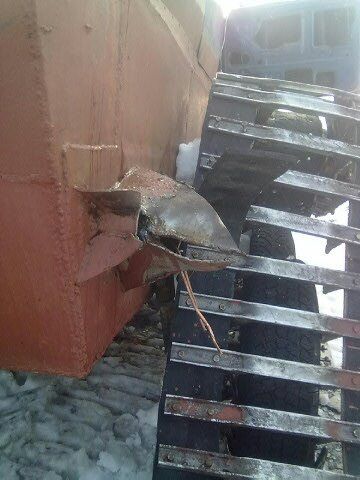

Доработаны направляющие клыки, а именно, приварены округлые дуги из кругляка, предотвращающие прокол колес.
Гусеничный вездеход «Большой Бор»

На гусеницах применены клыки такого типа. Колеса применяются на 175, а ширина между клыками 165 мм.
Гусеничный вездеход «Большой Бор»

Сварен каркас для крыльев.
Гусеничный вездеход «Большой Бор»

Автосамоделка покрашена и готова к дальнейшим испытаниям.
Гусеничный вездеход «Большой Бор»

Продолжается отделка кабины.
Гусеничный вездеход «Большой Бор»

Установлен капот на двигатель.
Гусеничный вездеход «Большой Бор»

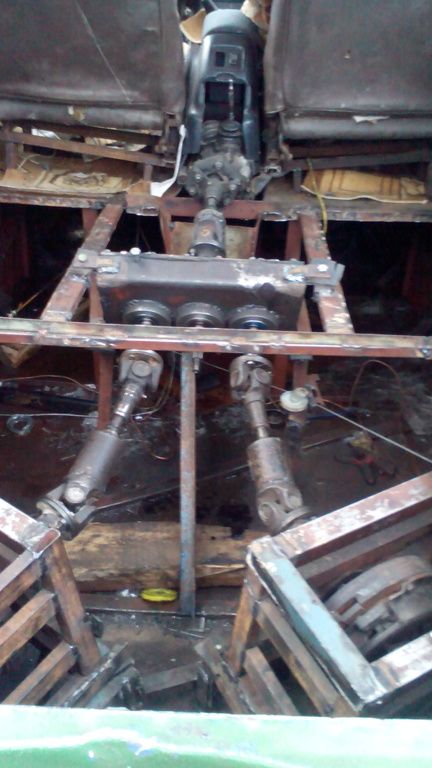

Вместо цепной передачи установлен редуктор с прямозубыми шестернями.
Гусеничный вездеход «Большой Бор»

Бортфрикционы отделены друг от друга.
Гусеничный вездеход «Большой Бор»

Ивану больших успехов в деле строительства автосамоделок.скачать dle 11.1смотреть фильмы бесплатно
