Гусеничный вездеход «Мосяня»

Легкий гусеничный вездеход "Мосяня" создан своими руками конструктором Евгением из Белоруссии город Витебск.
На форуме сайта "Лунохода.Нет" он зарегистрирован под ником "103".Посмотрите обзорное видео его вездехода.


В таком завершенном виде вездеход сейчас эксплуатируется своим создателем.
Гусеничный вездеход «Мосяня»

Задача была поставлена перед строительством, чтобы вездеход могли перевезти в микроавтобусе и габариты заложены:
Ширина-1200 мм, длина-1500 мм.
Вес не более 300-400 кг.
Подвеска опорных катков -независимая, подпружиненная.
Привод задний, траки металлические, КПП (коробка перемены передач) от тяжелого мотоцикла, двигатель китайский
с мощностью 13 л.с., вариатор "Сафари".
С габаритами уложились в заданные параметры.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Рассмотрим процесс строительства автосамоделки.

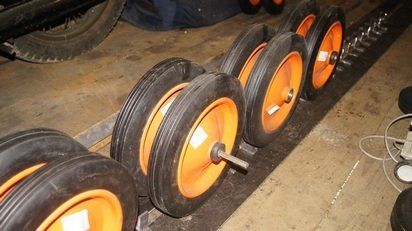

Куплены ролики от садовых тачек и будут они как опорные катки.
Гусеничный вездеход «Мосяня»

Начали варить раму.
Гусеничный вездеход «Мосяня»

Изготовление независимой подвески для опорных роликов.
Гусеничный вездеход «Мосяня»

Будут два ролика на одной оси, подшипник применяется 103.
Гусеничный вездеход «Мосяня»

Опорные колеса установлены.
Гусеничный вездеход «Мосяня»

Рама приварена.
Гусеничный вездеход «Мосяня»

Двигатель занимает свое место.
Гусеничный вездеход «Мосяня»

Обварил раму.
Гусеничный вездеход «Мосяня»

Усилил рычаги независимой подвески.
Гусеничный вездеход «Мосяня»

Усиление конструкции косынками.
Гусеничный вездеход «Мосяня»

Редуктор занял свое место.
Гусеничный вездеход «Мосяня»

Цепная передача на ведущую звезду.
Гусеничный вездеход «Мосяня»

Ведущая звездочка, первоначальный вариант.
Гусеничный вездеход «Мосяня»

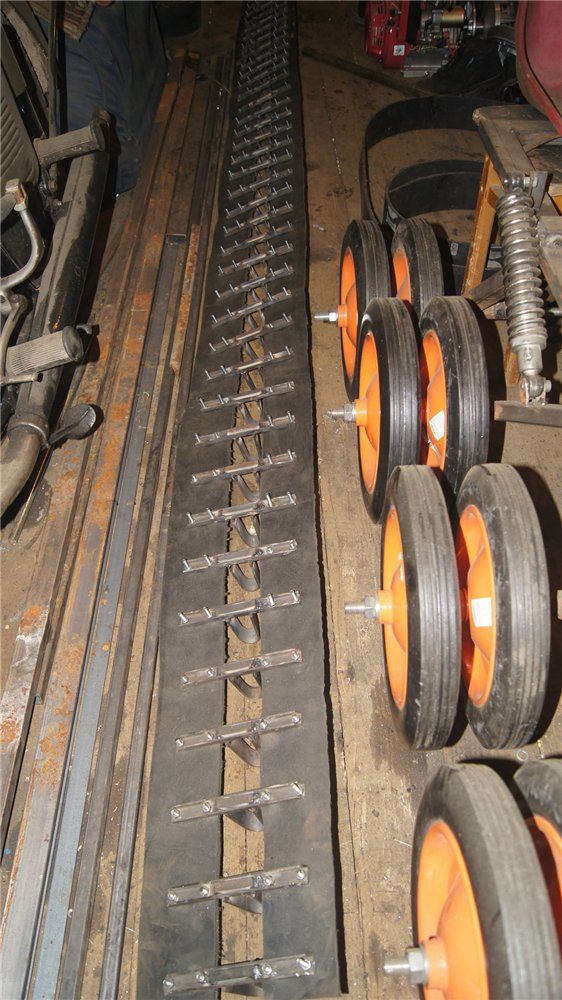

Сборка гусеницы.
Гусеничный вездеход «Мосяня»

Гусеница пока без грунтозацепов.
Гусеничный вездеход «Мосяня»

Гусеница будет на таких траках.
Гусеничный вездеход «Мосяня»

Вариатор.
Гусеничный вездеход «Мосяня»

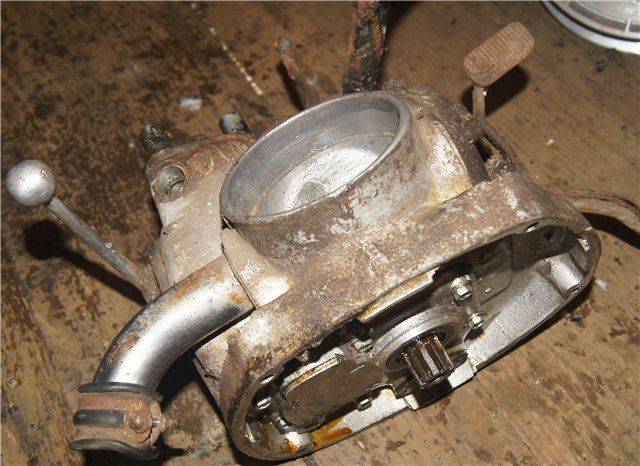

Мотоциклетная коробка перемены передач.
Гусеничный вездеход «Мосяня»

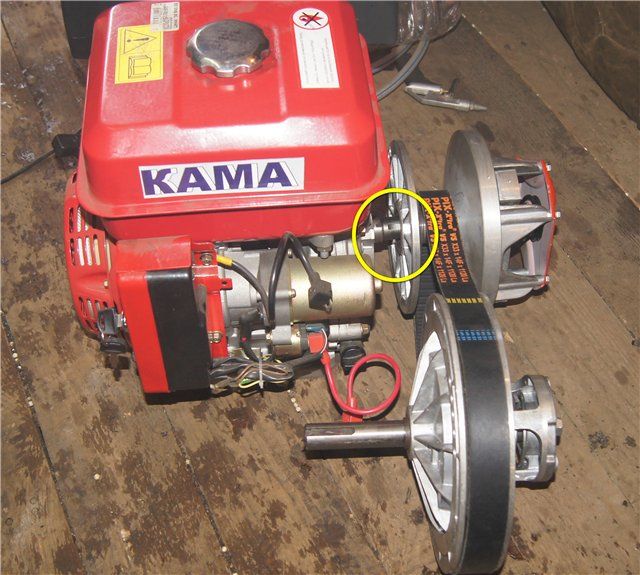

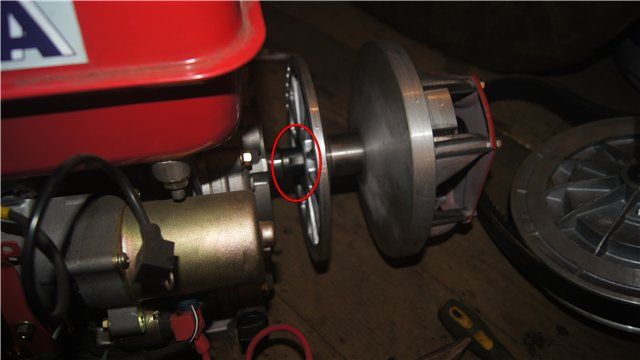

Вариатор соединен с двигателем.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

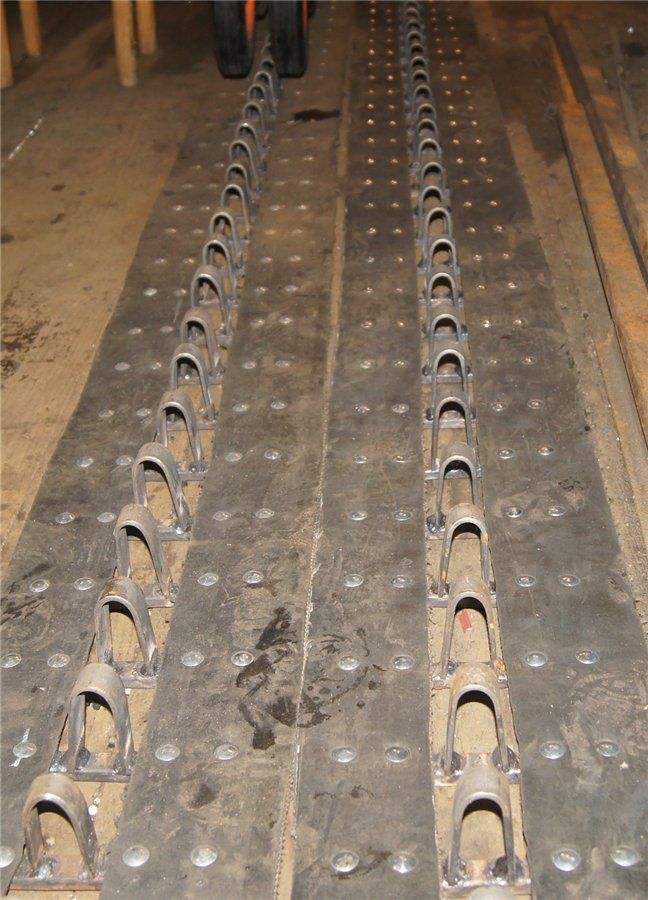

Новая гусеница с направляющими клыками, которые будут проходит между опорных колес.
Гусеничный вездеход «Мосяня»

Клыки крепятся к ленте четырьмя болтами.
Гусеничный вездеход «Мосяня»

Коробка перемены передач соединяется с редуктором цепной передачей.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Суппорты установлены вместе с дисковыми тормозами.
Гусеничный вездеход «Мосяня»

Трансмиссия более менее собрана.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Обе гусеницы готовы.
Гусеничный вездеход «Мосяня»

Гусеницы одета.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Ведущая звездочка для гусеницы, окончательный вариант.
Гусеничный вездеход «Мосяня»

Обе гусеницы одеты, вращаются легко.
Гусеничный вездеход «Мосяня»

Установил редуктор и коробку.
Гусеничный вездеход «Мосяня»

Установил двигатель.
Гусеничный вездеход «Мосяня»

Вся мелочевка собрана и обкатка гусениц .
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Обкатка гусениц. видео.


Первый выезд и поездки очень радуют. С места трогается на любой передаче. На первой передаче скорость 3-5 км в час, а на четвертой- 25-30 км в час.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Первый выезд. Хозяин оседлал своего "железного коня". видео


Сын дождался своей очереди и обкатывает "Мосяню". видео


Наварил борта.
Гусеничный вездеход «Мосяня»

Установил сиденье.
Гусеничный вездеход «Мосяня»

Закрыл листом переднюю часть автосамоделки.
Гусеничный вездеход «Мосяня»

Сиденье откидывается.
Гусеничный вездеход «Мосяня»

Обрастаем железом.
Гусеничный вездеход «Мосяня»

Выехали на природу для обкатки.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Обкатка. видео


После обкатки было решено поменять цепную передачу на ременную. Обкатка ременной передачи. видео


Оторвало задний амортизатор.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Поломка ходовой части.
Гусеничный вездеход «Мосяня»


Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Новые колеса.
Гусеничный вездеход «Мосяня»

Новые подшипники.
Гусеничный вездеход «Мосяня»

Сборка колес на одной оси.
Гусеничный вездеход «Мосяня»

Ходовка собрана.
Гусеничный вездеход «Мосяня»

Доделал торпедо.
Гусеничный вездеход «Мосяня»

Закрыл защитным кожухом ременную передачу.
Гусеничный вездеход «Мосяня»

Ночью с фарами , да по снегу... видео


Установка лебедки.
Гусеничный вездеход «Мосяня»

Гусеничный вездеход «Мосяня»

Очень много видео про "Мосяню" можете посмотреть здесь. Там есть и купания, и в болоте, и горы и тд.

А Евгению и сыну пожелаем успехов в деле строительства автосамоделок. У них по плану еще колесник построить, но это уже тема для другого рассказа.скачать dle 11.1смотреть фильмы бесплатно
