Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) "ВКС-1" построил Сергей Королев из города Шацк. Об этом он пишет на сайте "Луноходов.Нет" под ником "Скорпион".
Вездеход готов к следующим испытаниям.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Строитель вездехода "ВКС-1" Сергей.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Поездка на вездехода к реке. видео.


Первоначальные тактико-технические характеристики, во время стройки и обкатки многое менялось и многократно перестраивалось, улучшались показатели.
Двигатель от ВАЗ-2108.
Мосты от ВАЗ-2101.
Понижающий редуктор-раздаточная коробка от автомобиля "Нива".
Поворот вездехода происходит за счет торможения ведущих колес и срабатывания дифференциала.
Привод гусениц без ведущей звездочки, а с помощью ведущего колеса.
Опорные катки жестко сидят на осях приваренных к корпусу лодки.
Для плавания применяется гребной винт от "Вихря", посаженный на ось от ступицы ВАЗ-2108 с поворотом.
Все механизмы расположены в герметичном корпусе-лодке.

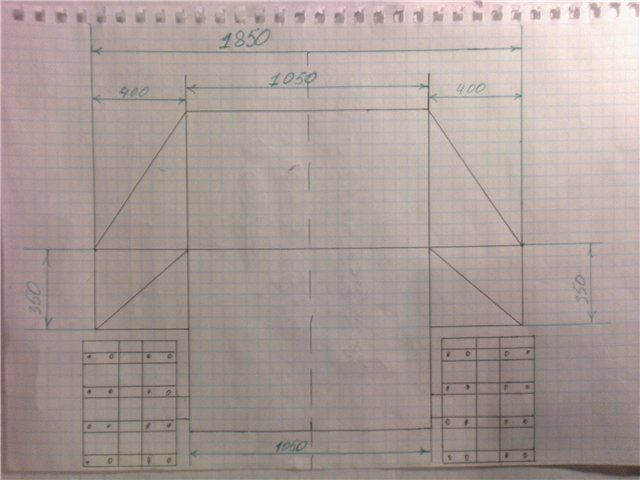

Габариты:
Высота лодки-800 мм.
Ширина лодки между колес-1050 мм.
Ширина лодки над колесами-1850 мм.
Длина днища лодки-2000 мм.
Длина общая-3200 мм.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

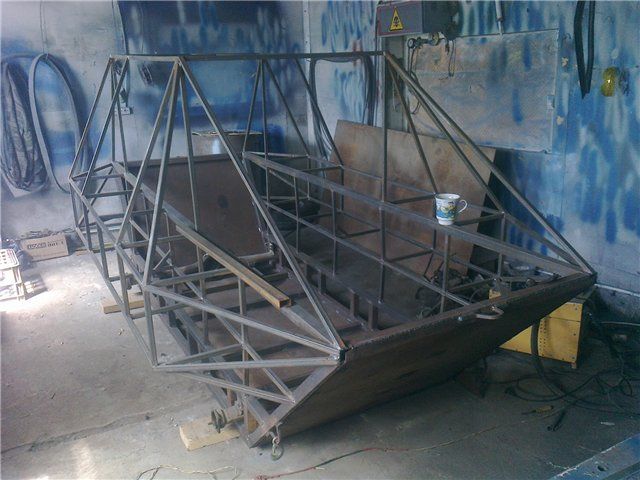

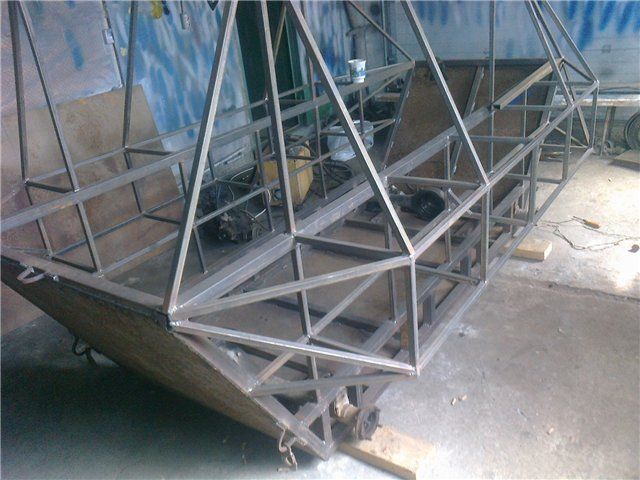

Варится каркас лодки.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

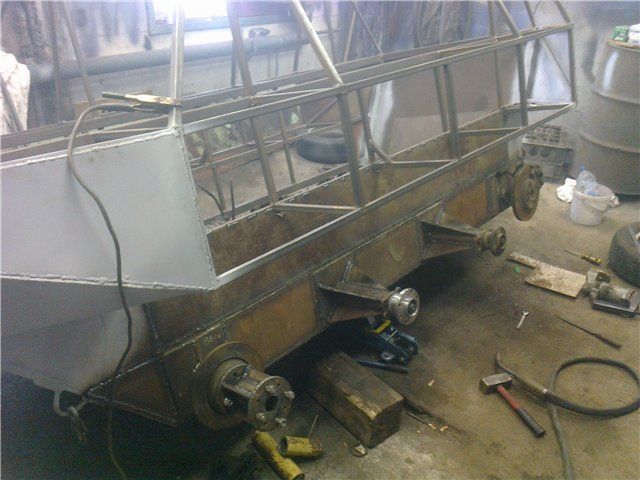

В каркас лодки вварены задние мосты.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Передняя часть.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

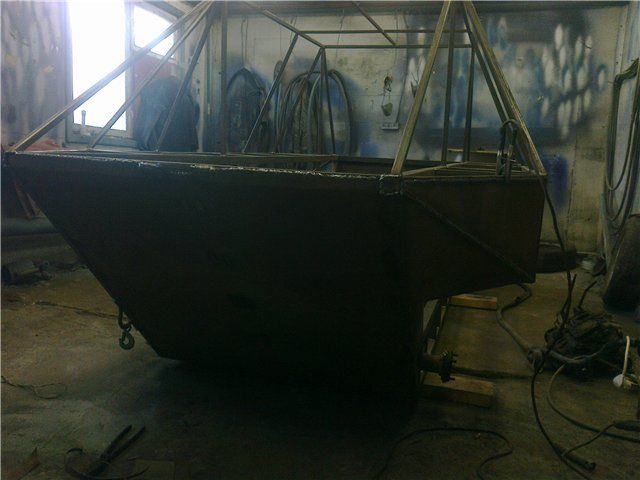

Лодка обварена.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

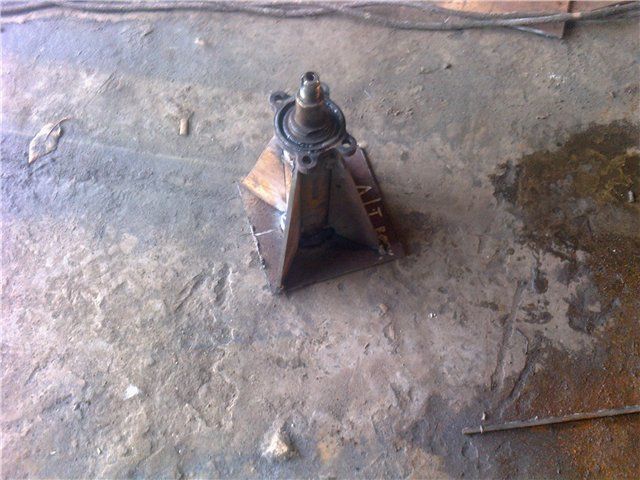

Ось крепления опорных колес.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

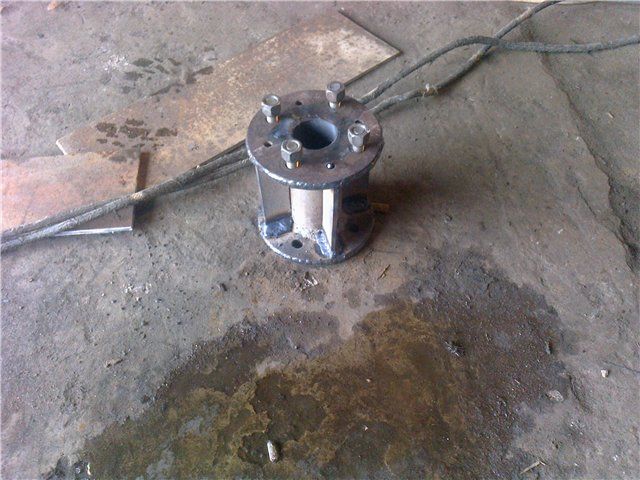

Ступица ведущего колеса.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Основной инструмент для постройки -электросварка.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Все оси приварены к лодке.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Днище лодки загрунтовано.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

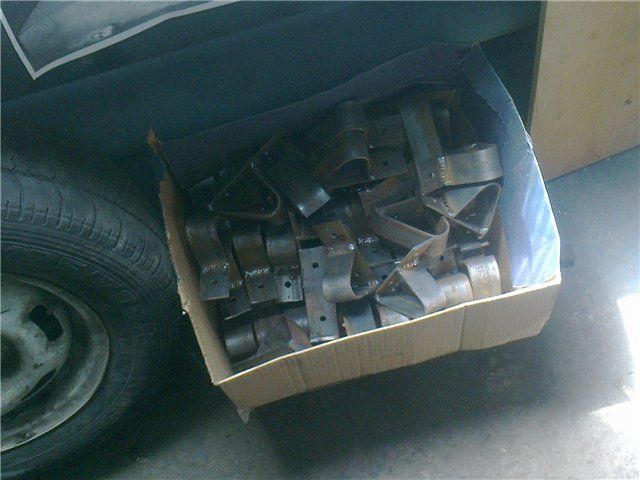

Направляющие клыки изготовлены.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

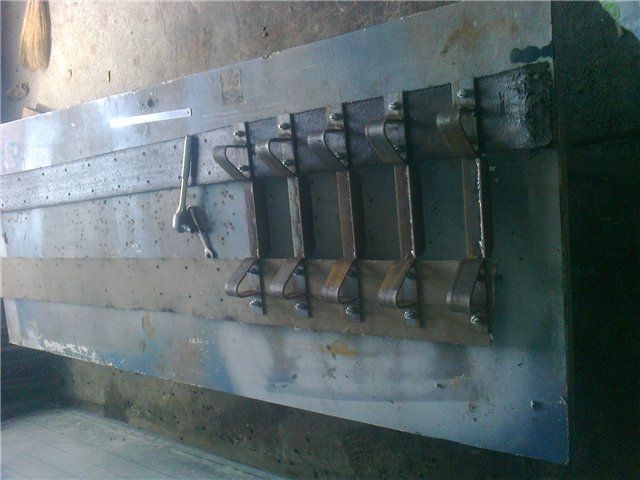

Траки прикручиваются к ленте.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

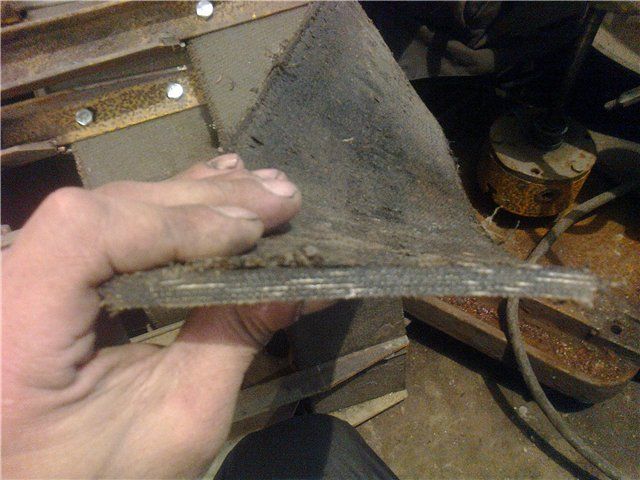

Лента толщиной 8 мм, 6 слоев корда. Лента использовалась на пилораме.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

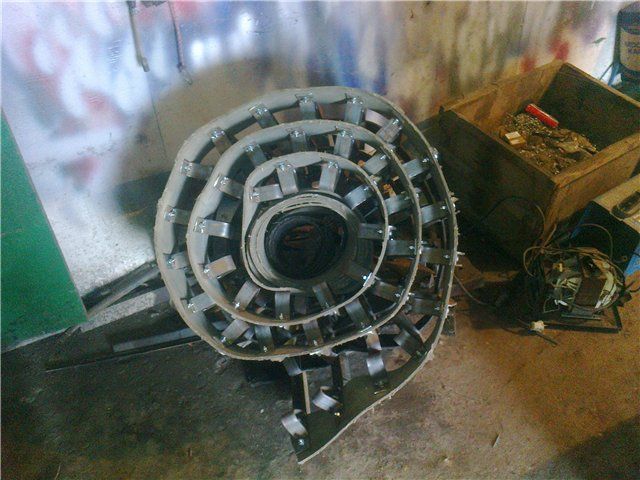

Гусеница готова.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

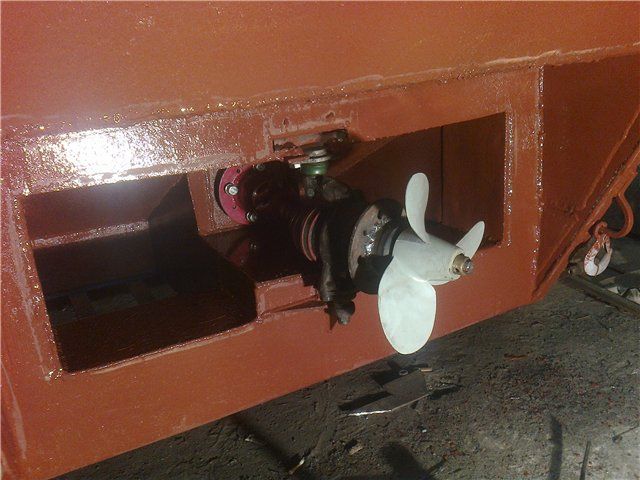

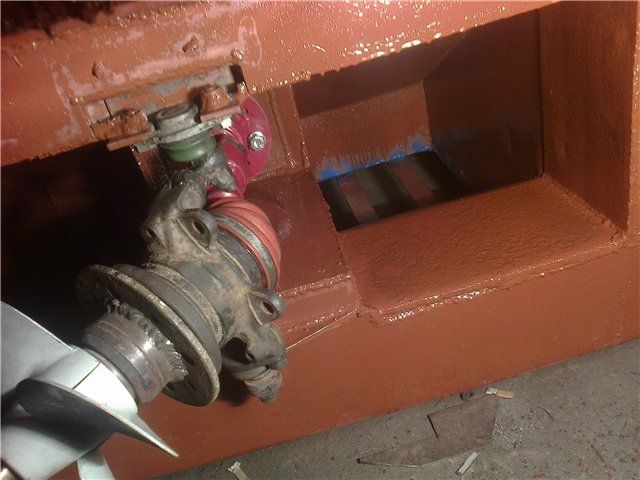

Винт от "Вихря" установлен на корме лодки.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

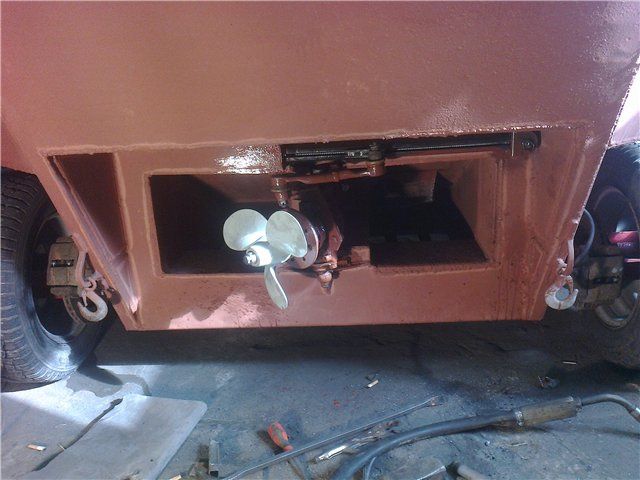

Винт может поворачиваться, тем самым будет рулить.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

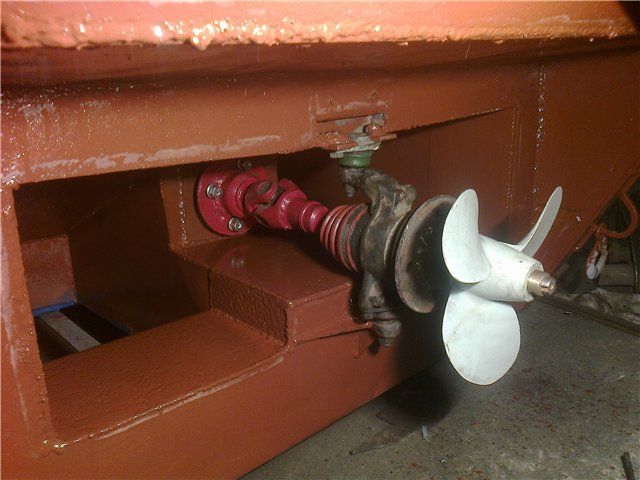

Винт посажен на переднюю ступицу от ВАЗ-2108.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Винт получает вращение от КПП, дифференциал заварен и винт вращается постоянно.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

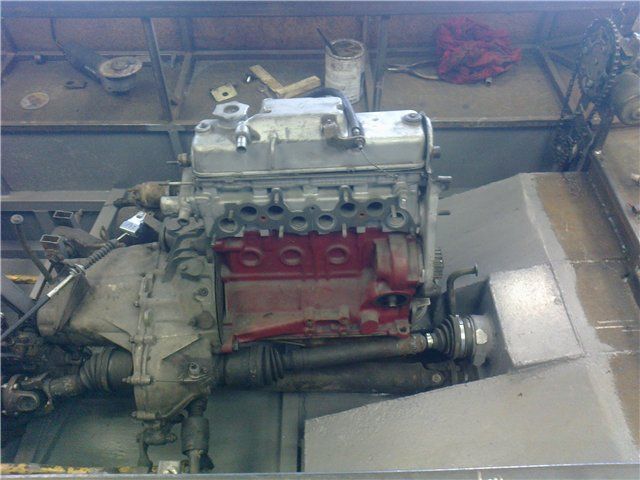

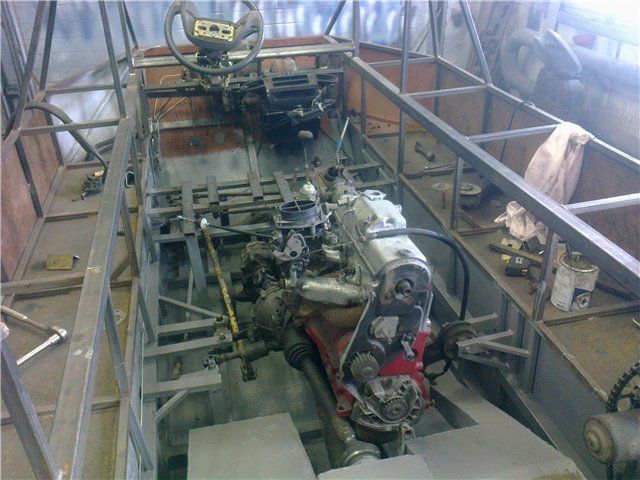

Двигатель от ВАЗ-2108 установлен посредине лодки.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

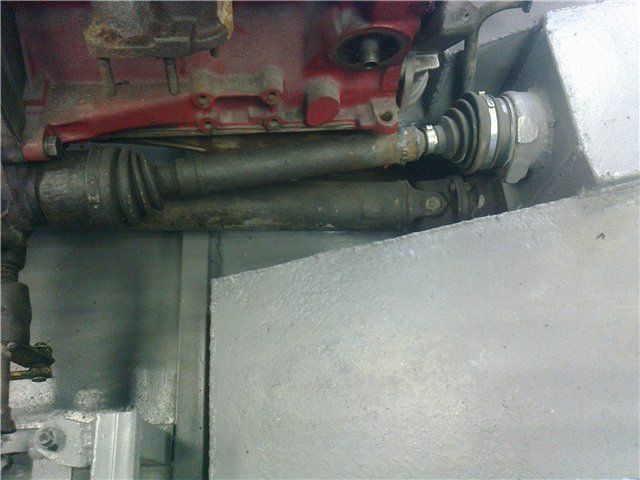

Передняя граната передает обороты ведущему мосту.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

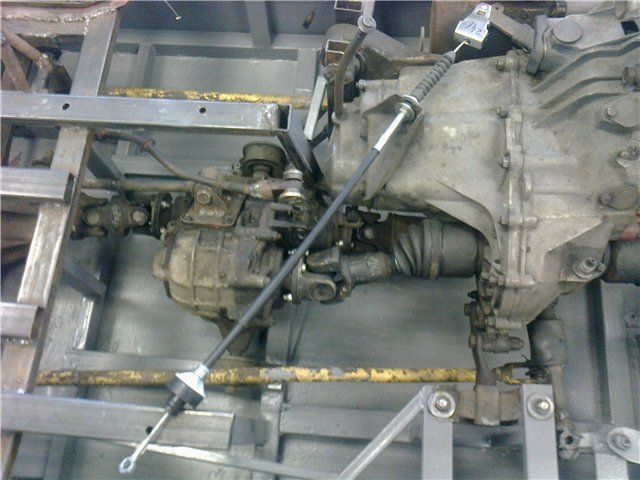

Обороты передаются через муфту сцепления, КПП, РК "Нивы".
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Вал укорочен и приварен.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

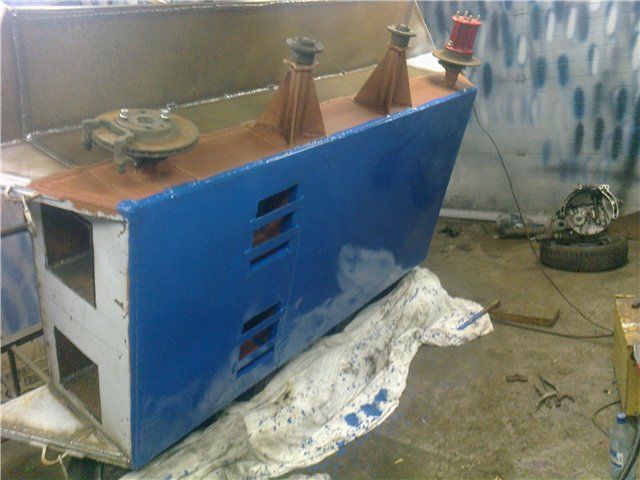

Боковая сторона обварена.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Боковая сторона загрунтована.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Задняя часть.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Вид спереди.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Работа с электропроводкой.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Навесное на двигатель собирается.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Самодельный натяжитель для гусениц .
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусеницы одеты.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Первый пробный выезд. видео


Начата работа над второй парой гусениц.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Автосамоделка одета в новые гусеницы.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Переделка верха салона для увеличения места для пассажиров.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Обкатка продолжается. видео.


Отвалились суппорты, усилены металлом 10 мм.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Погоняли винт без воды. видео.

Купание. видео

Как претворено в жизнь управление вездеходом? Ведь стоит рулевое колесо, а не рычаги как у всех.
Рулевая рейка, к нему приварены рычаги, которые через ось давят на тормозные цилиндры, взятые от автомобиля ВАЗ. Рычаги сделаны из металла толщиной 9 мм.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Крепление тормозного цилиндра.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гидробачки расположены справа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Пальцы от ВАЗ-2108 приварены на прихватках.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

На крышу приклепывается лист алюминия на вытяжных заклепках, между листами промазано герметиком.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Проведено остекление по кругу.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Покраска со всех сторон.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Крыша доделана.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

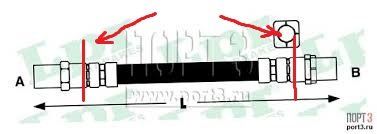

Метод пропускания тормозных шлангов через лодку.
Шланг тормозной от ВАЗ-2108 режется по меткам, можно использовать даже порванный шланг.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Получились штуцера.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Концы свариваются вместе.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Штуцера ввариваются в лодку и с внутренней стороны прикручиваются тормозные трубки.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Снаружи прикручиваются тормозные шланги от ВАЗ-2101-07.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Вакуумник штатный от ВАЗ-2110 установлен для тормоза. На переднем мосту установлены четыре суппорта, два из них применяются для поворотов и два только для торможения во время спуска с крутых склонов. На заднем мосту тормоза только для поворотов .
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Сейчас уже так стоит.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Суппортов не видно за колесом.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Тормозные педали в кабине.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Обкатка показала недостатки в системе охлаждения. Установил короб, заменил термостат, поставил пробитый.Два вентилятора работают почти без остановки, температура больше 90 градусов не поднимается. Схема установки радиатора.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Доделаны короба для охлаждения.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Уплотнены все щели.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Расширены щели для забора воздуха.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Видео по работе вентиляторов.


Моторный отсек обклеян фольгоизолом, а сверху кавролином для шумоизоляции. Генератор установлен более мощный на 80 Ам. Лючок для забора воздуха сделан с управлением из кабины. Установлена лебедка для ножа. Нож будет сделан в виде раскладной бабочки.
Резка металла для ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Загиб листов.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Загибается вторая сторона.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Получились две половинки одного ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Две половинки соединяются валом.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Приварены проушины.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Усилено крепление ножей .
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Центральная стойка между двух отвалов.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Водило ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Усилено крепление ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Крепление водило ножа к вездеходу.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Средняя стойка ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Две половинки ножа собраны в один отвал.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Усиление отвалов с помощью профилей.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Места изгиба усилено уголком.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Нижняя кромка ножа усилена тоже уголком.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Чистка снега новым ножом. видео


Приделаны опоры дополнительные.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Вся конструкция покрашена суриком.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Нож сохнет.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Нож теперь имеет восемь положений.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Осталось установить центральный винт.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Габариты автосамоделки.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Габариты ножа.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Из покрышек грузовых автомобилей вырезаны полосы для установления с нижней части ножи.
Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Гусенично-колесный вездеход (Амфибия) «ВКС-1»

Нож получился полноценный и готов к эксплуатации.
