Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход "Кировец" и построил его Михаил Киров из Республики Коми город Емва.
На форуме сайта "Луноходов.Нет" он пишет под ником "кулибин64".
Четырехгусеничный вездеход «Кировец»

Гусениц на вездеходе четыре штуки, колеса опорные на балансирах.
Видео про устройство автосамоделки.

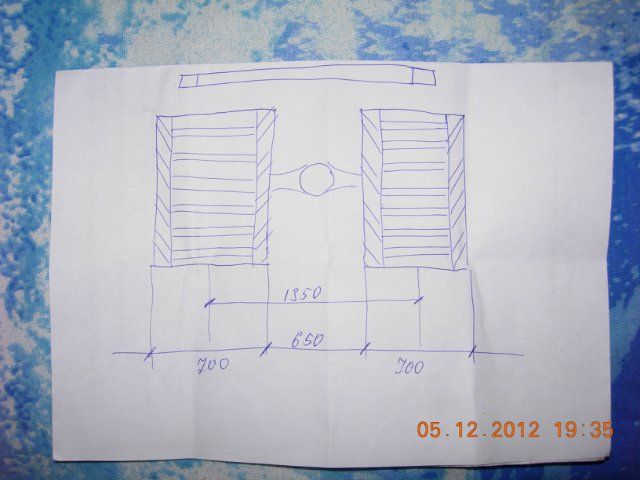

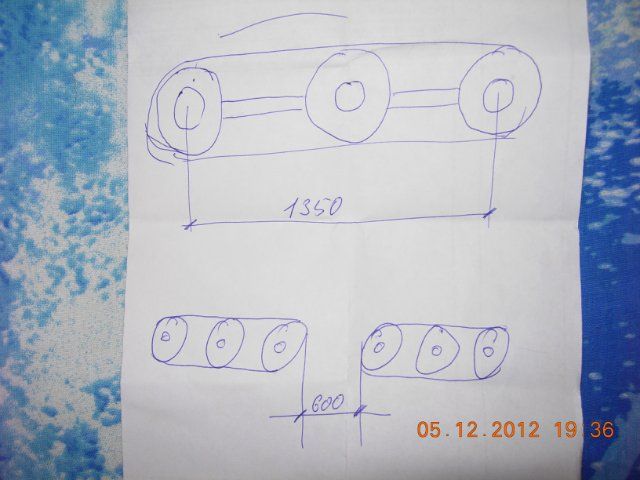

Габариты получились после многих переделок.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Все начинается с рамы. На раме два ведущих моста сразу.
Четырехгусеничный вездеход «Кировец»

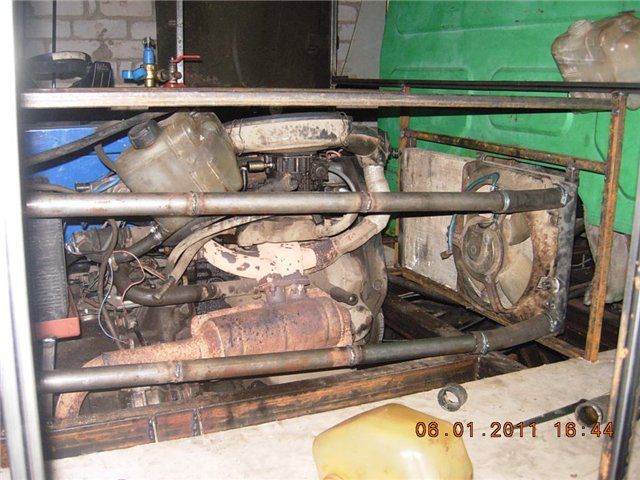

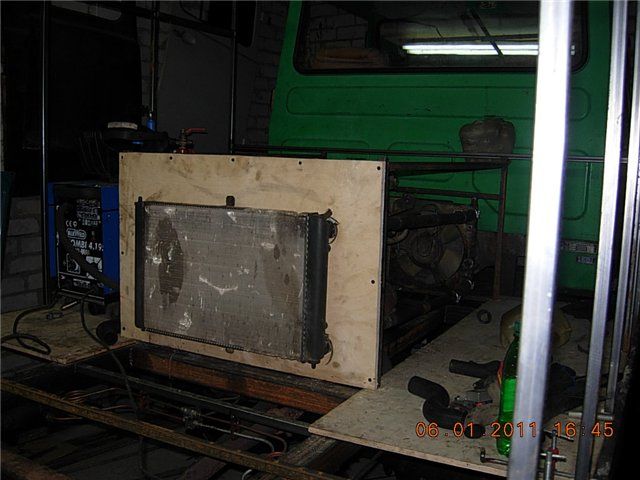

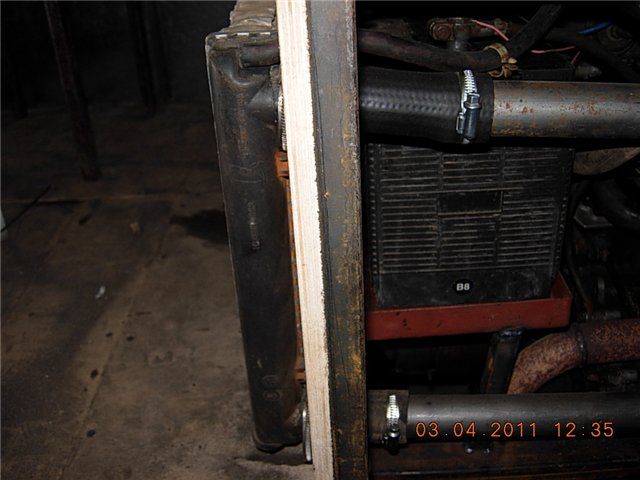

Установлен радиатор.
Четырехгусеничный вездеход «Кировец»

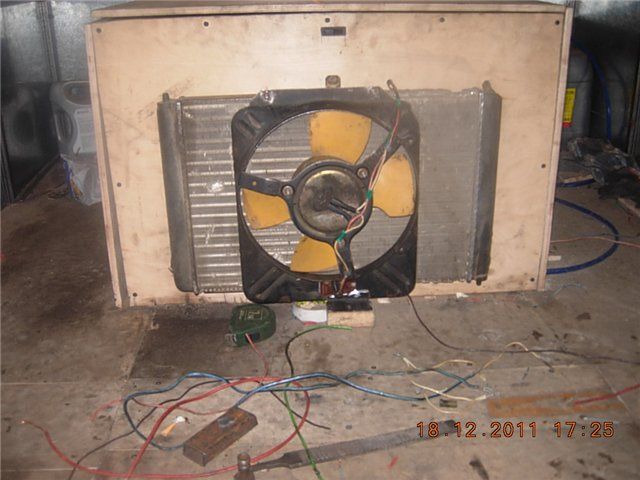

К радиатору установлен дуффузор с электровентилятором.
Четырехгусеничный вездеход «Кировец»

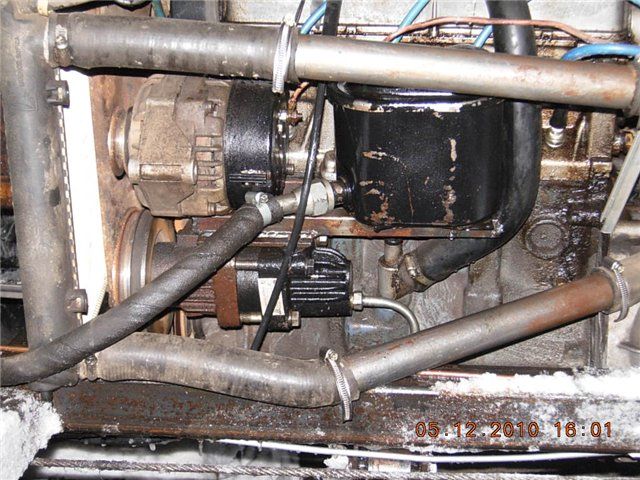

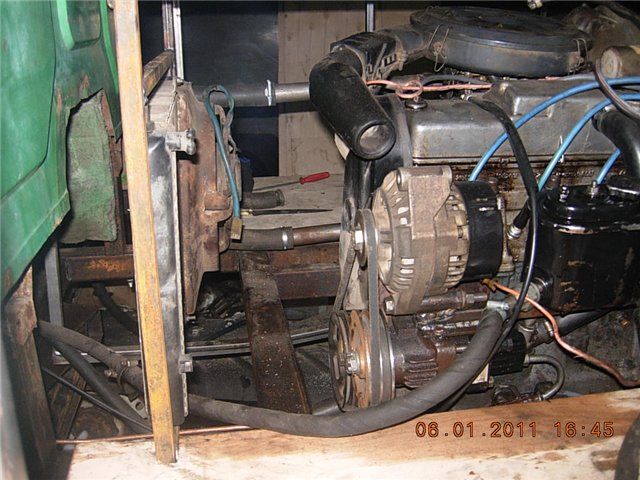

От шкива двигателя взят привод на гидроусилитель руля от ЗИЛ-130 и генератор на 110 Ам через ременную передачу.
Четырехгусеничный вездеход «Кировец»

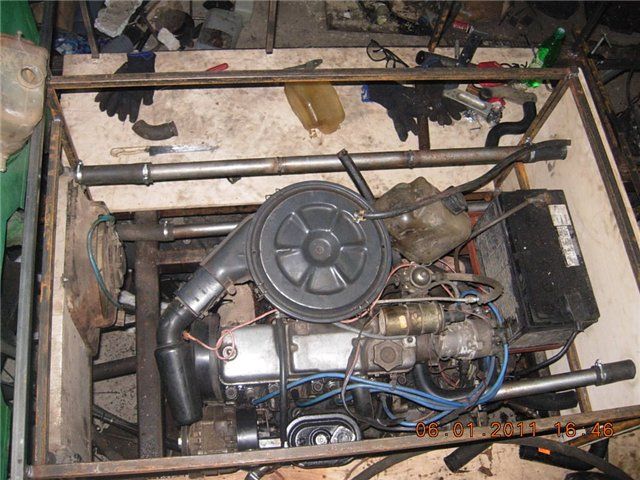

Двигатель от ВАЗ-21093 вместе с муфтой сцепления и КПП (коробка перемены передач) Вид сверху.
Четырехгусеничный вездеход «Кировец»

Насос ГУР от ЗиЛа.
Четырехгусеничный вездеход «Кировец»

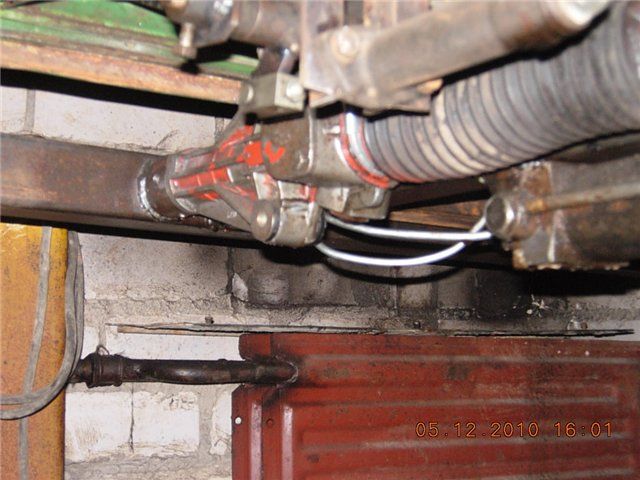

Распределитель от "Ивеко" (рулевая рейка).
Четырехгусеничный вездеход «Кировец»

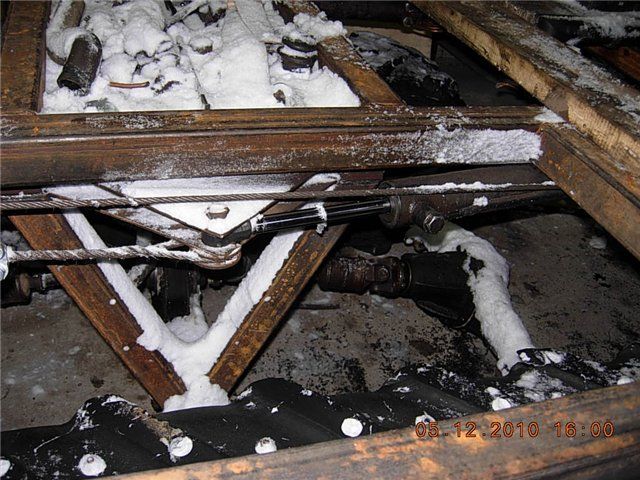

Узел тросовой для обеспечения поворота двух тележек, работает по способу роспуска на лесовозах.
Четырехгусеничный вездеход «Кировец»

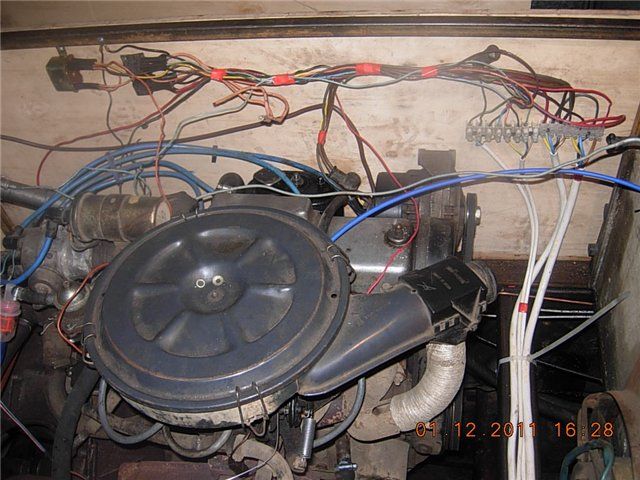

Работа с электропроводкой.
Четырехгусеничный вездеход «Кировец»

Торпедо установлено.
Четырехгусеничный вездеход «Кировец»

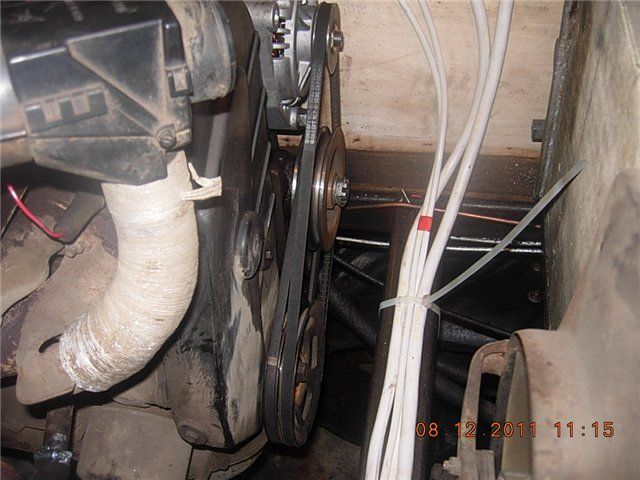

Ременные передачи от шкива коленвала.
Четырехгусеничный вездеход «Кировец»

Установлен радиатор и вентилятор для отопления кунга.
Четырехгусеничный вездеход «Кировец»

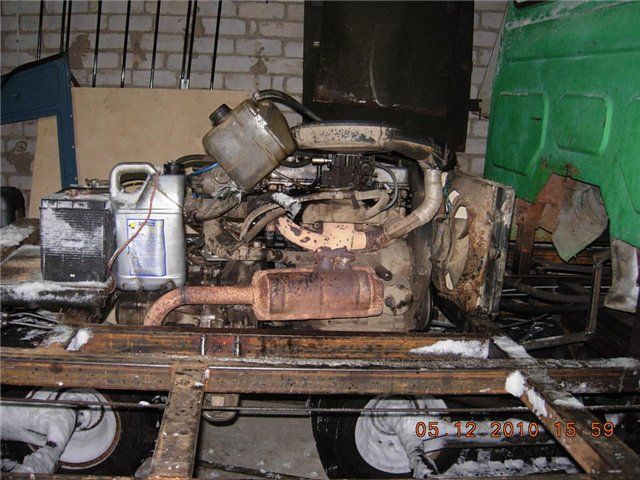

Момент установки двигателя.
Четырехгусеничный вездеход «Кировец»

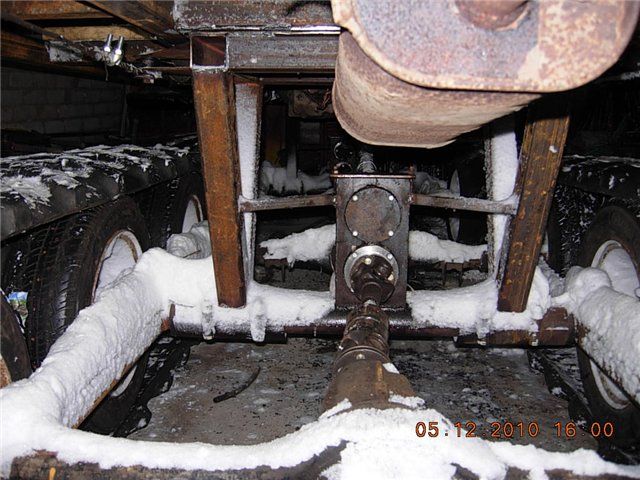

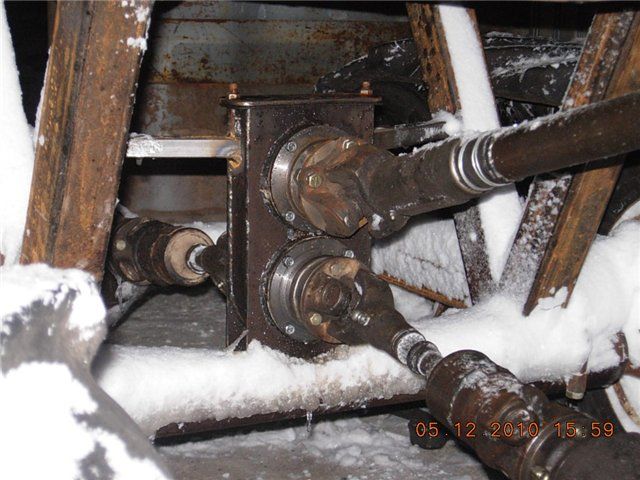

Редуктор самодельный для подачи вращения на оба моста сразу. Передаточное число-1, шестерни прямозубые от тракторного редуктора (поросенка) привода на лебедку от ДТ-55.
Четырехгусеничный вездеход «Кировец»

Привод карданным валом на задний мост от ВАЗ-2107.
Четырехгусеничный вездеход «Кировец»

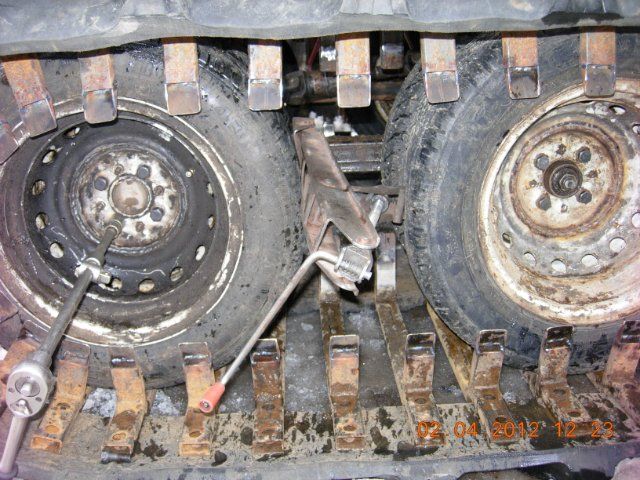

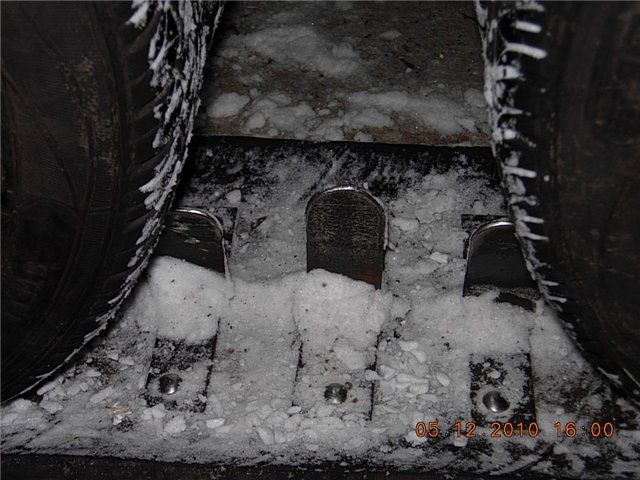

Направляющие клыки, предотвращающие сход гусеницы. Гусеницы сделаны из покрышок заднего колеса трактора.
Четырехгусеничный вездеход «Кировец»

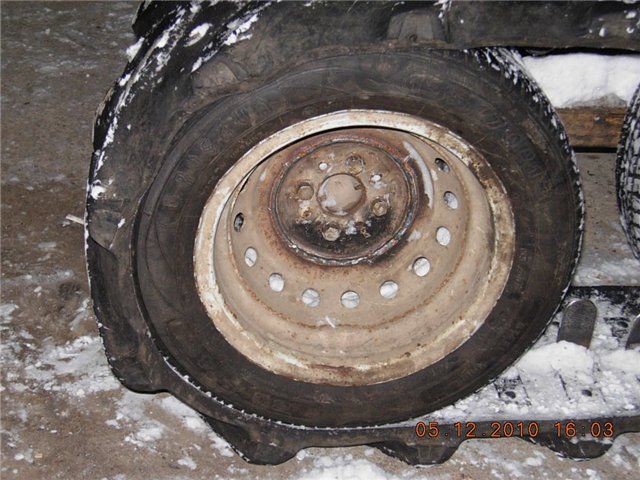

Гусеница натягивается накачиванием колес. Колеса сдвоенные на каждой оси. Всего на вездеход ушло 24 колеса.
Четырехгусеничный вездеход «Кировец»

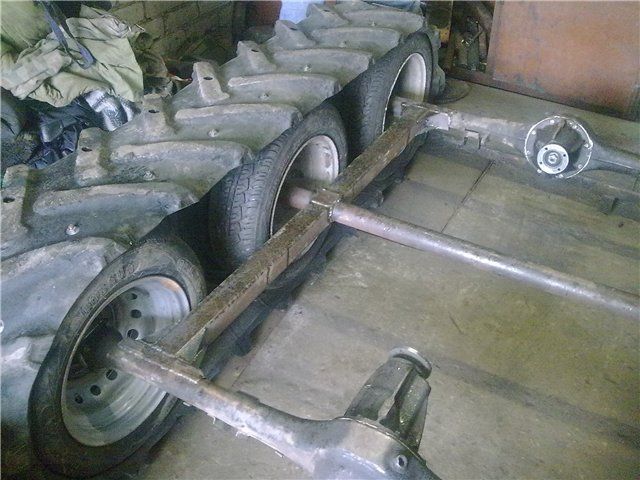

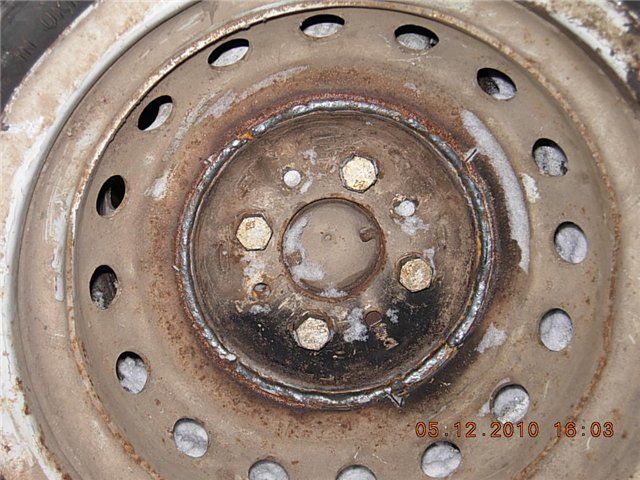

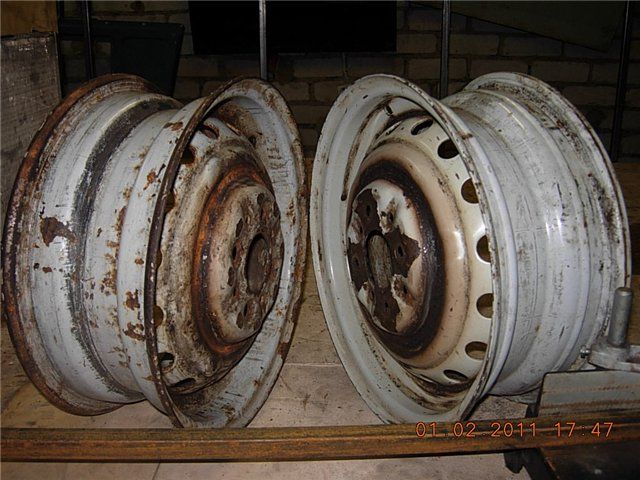

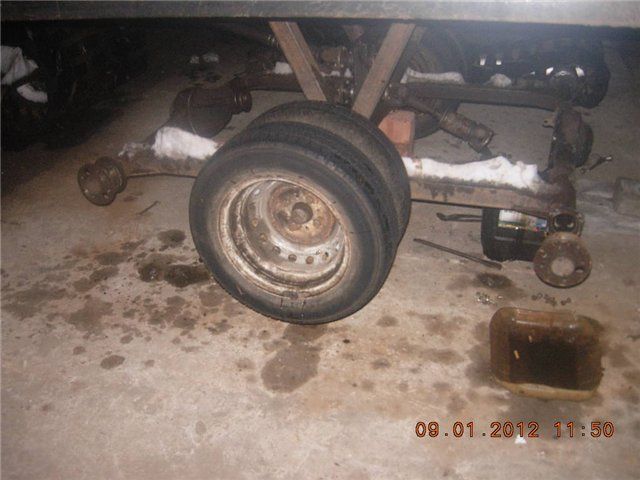

Средняя ось сделана из передних колес от ВАЗ, диски вырезаны, перевернуты и приварены.
Четырехгусеничный вездеход «Кировец»

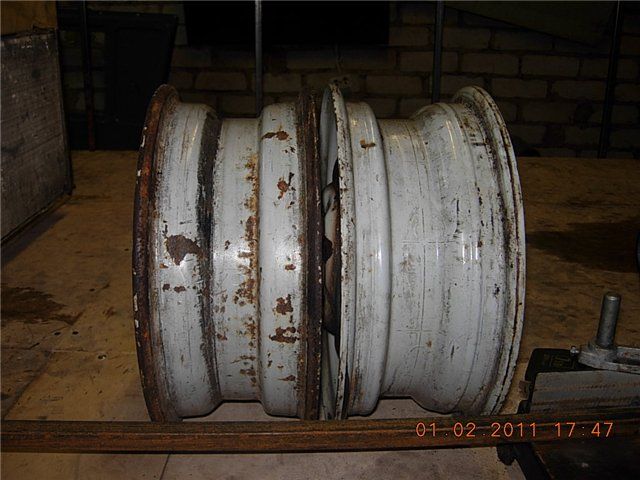

Диски переворачиваются друг к другу.
Четырехгусеничный вездеход «Кировец»

Крепятся к одной оси.
Четырехгусеничный вездеход «Кировец»

Вторая часть ходовой присоединяется к основной тележке по принципу сидельного тягача, на шкворне два конических подшипника.
Четырехгусеничный вездеход «Кировец»

Печка для отопления кунга.
Четырехгусеничный вездеход «Кировец»

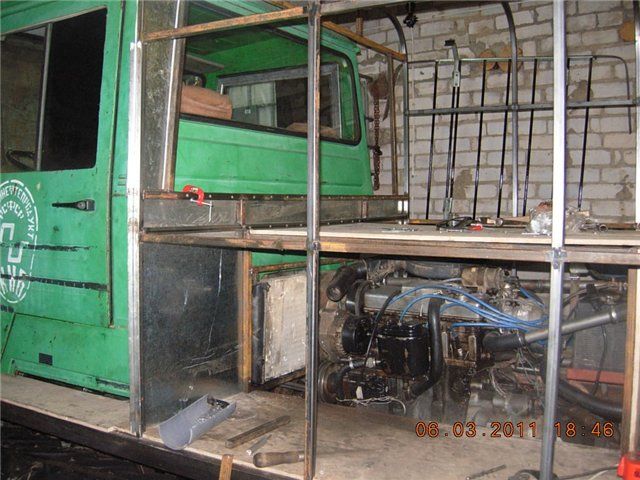

Начата работа над кунгом.
Четырехгусеничный вездеход «Кировец»

Железо для обшивки кунга.
Четырехгусеничный вездеход «Кировец»

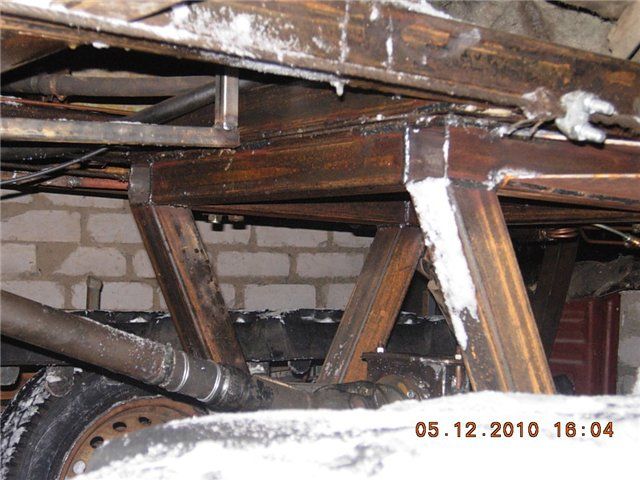

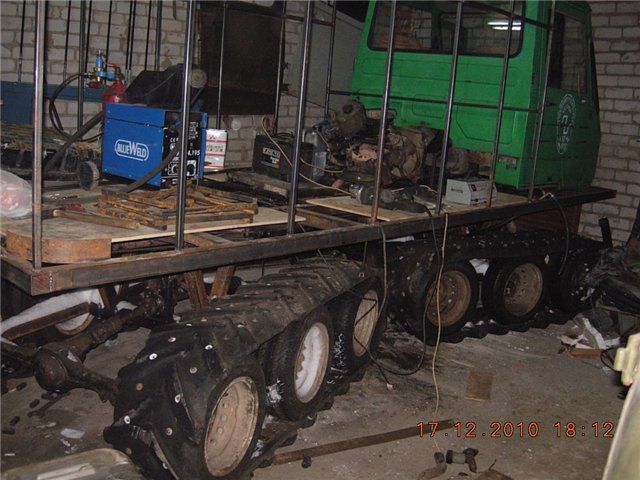

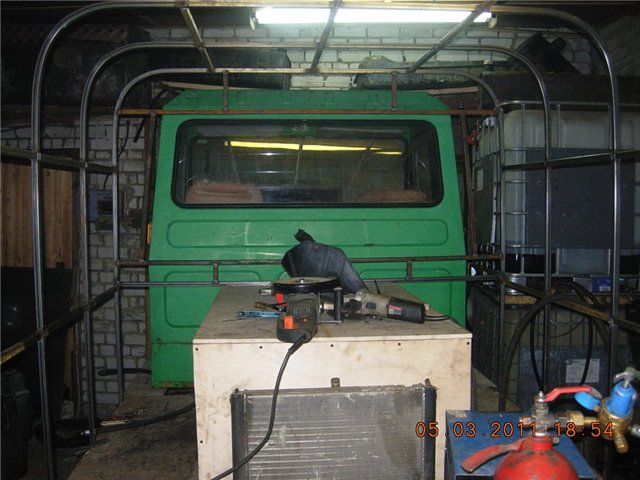

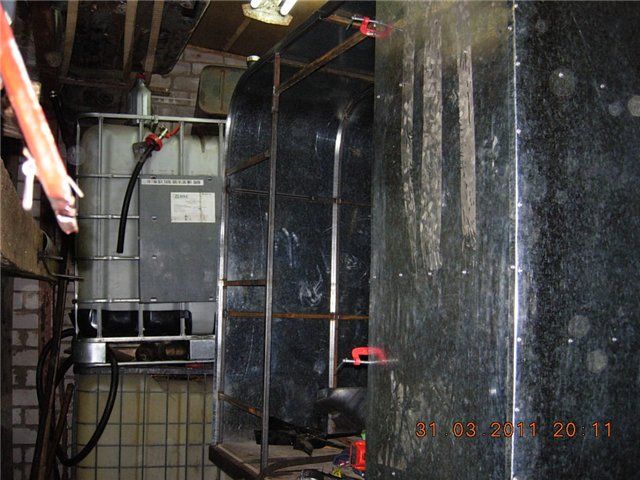

Сварка каркаса кунга.
Четырехгусеничный вездеход «Кировец»

Усиление поперечинами каркаса кунга.
Четырехгусеничный вездеход «Кировец»

Приклепана передняя стенка.
Четырехгусеничный вездеход «Кировец»

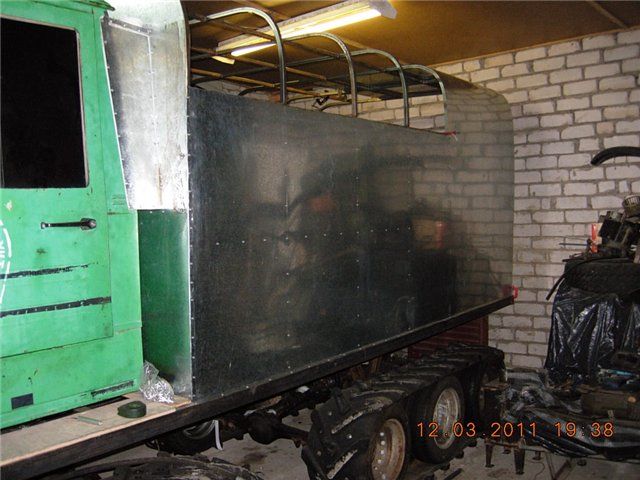

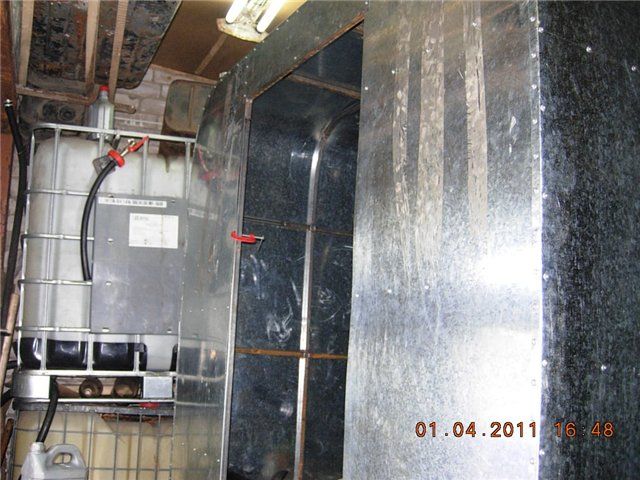

Приклепана одна сторона.
Четырехгусеничный вездеход «Кировец»

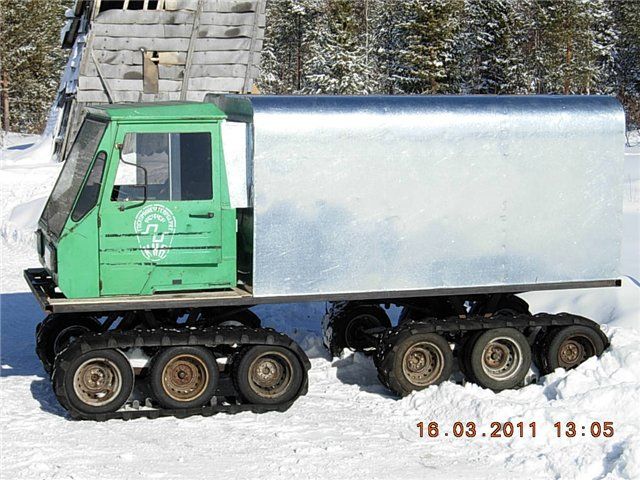

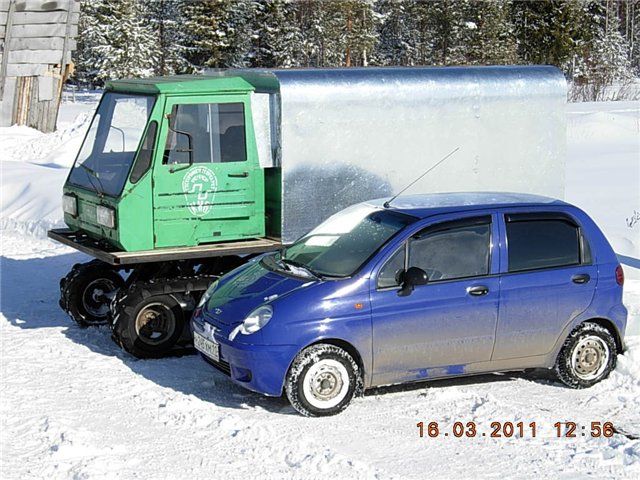

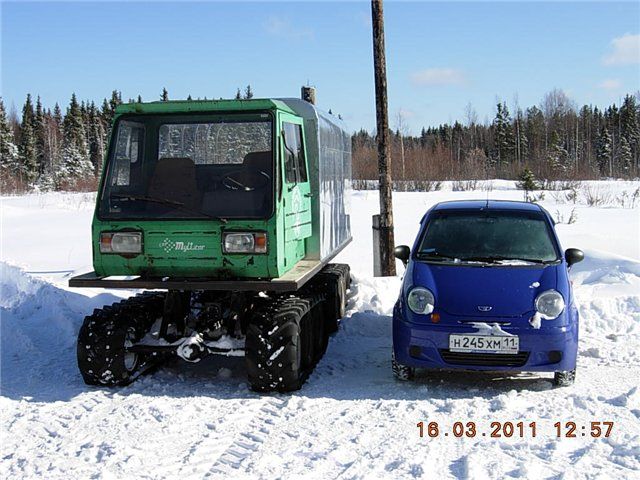

Габариты по сравнению с Матизом.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

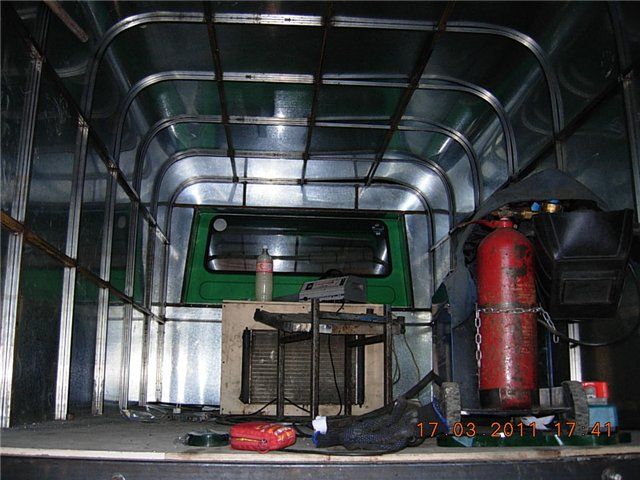

Вид изнутри кунга.
Четырехгусеничный вездеход «Кировец»

Обшивка задней стенки.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

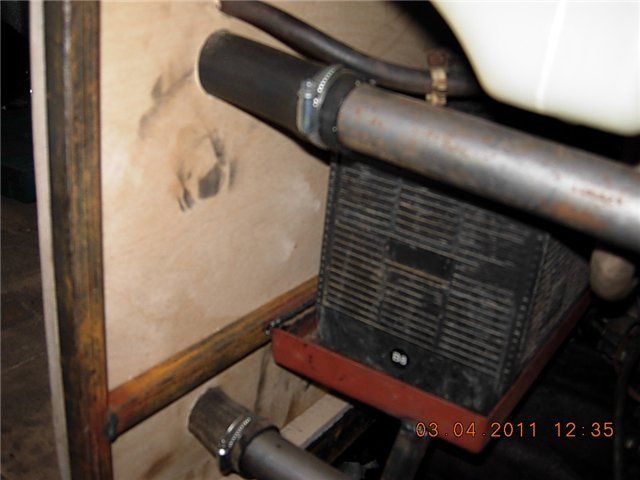

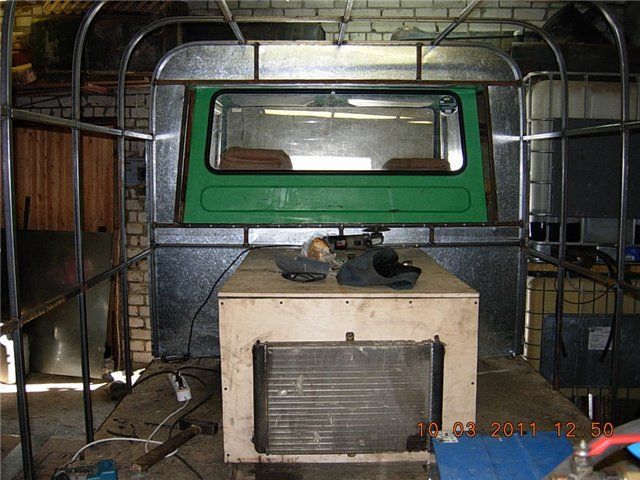

Установка радиатора в кунге.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

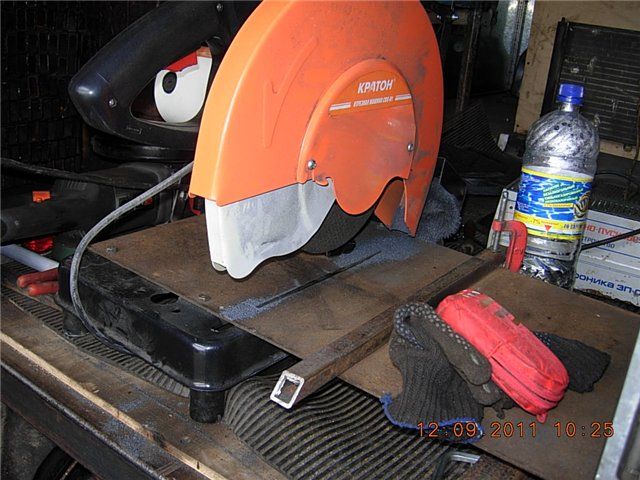

Аппаратура для изготовления второго комплекта гусениц, более лучших по проходимости.
Четырехгусеничный вездеход «Кировец»

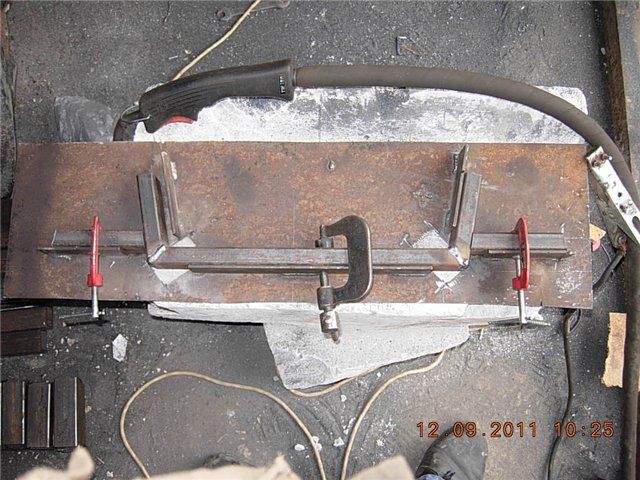

Кондуктор для сварки траков для новой гусеницы.
Четырехгусеничный вездеход «Кировец»

Заготовки для траков.
Четырехгусеничный вездеход «Кировец»

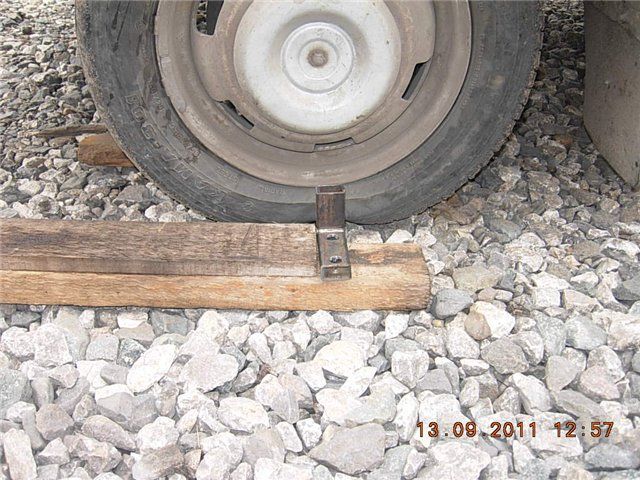

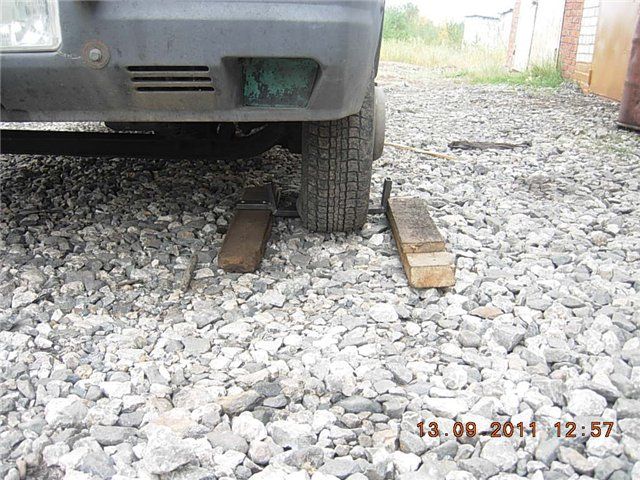

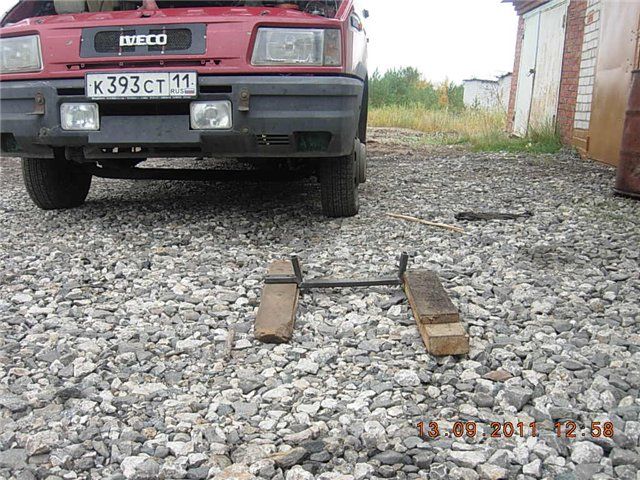

Испытание трака автомобилем весом 1950 кг.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

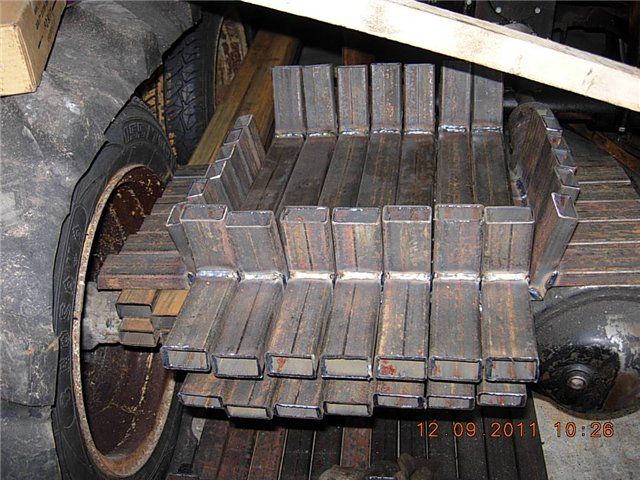

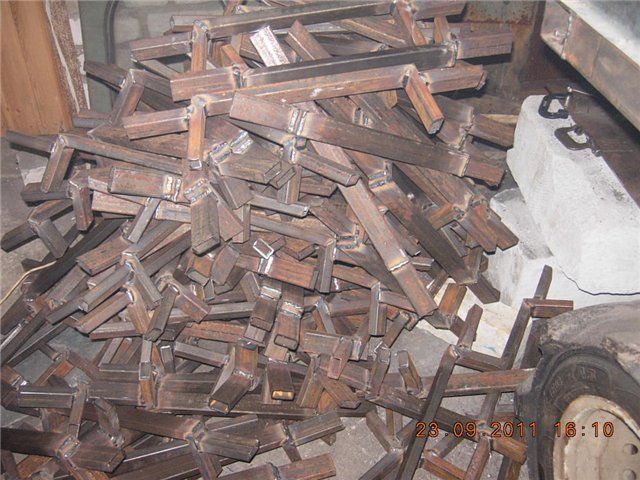

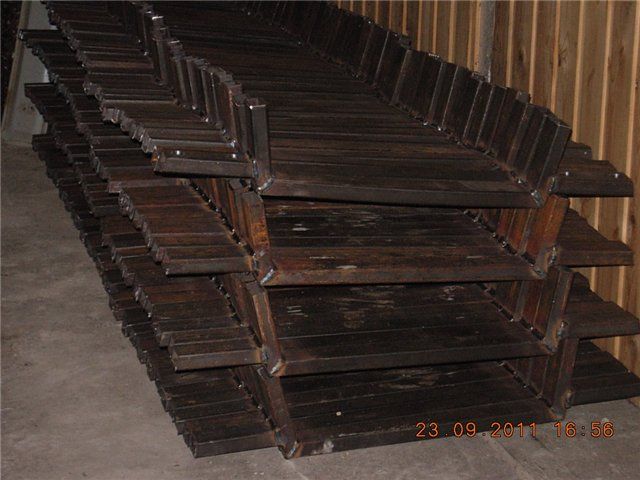

Траки сварены.
Четырехгусеничный вездеход «Кировец»

Сложены.
Четырехгусеничный вездеход «Кировец»

Закруглить концы направляющих клыков.
Четырехгусеничный вездеход «Кировец»

Покрышка разрезана пополам.
Четырехгусеничный вездеход «Кировец»

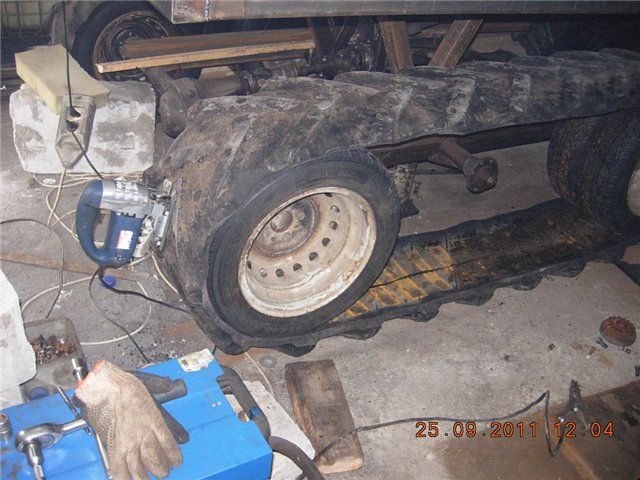

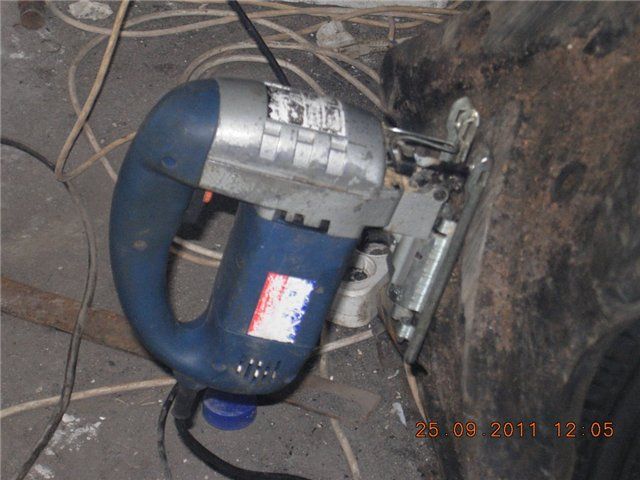

С помощью электролобзика порезана покрышка.
Четырехгусеничный вездеход «Кировец»

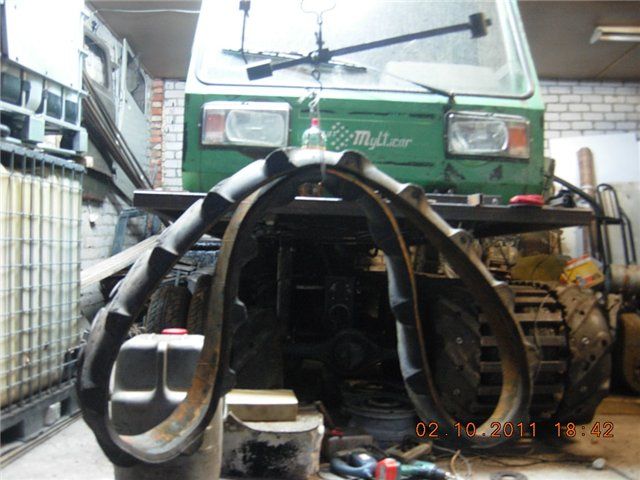

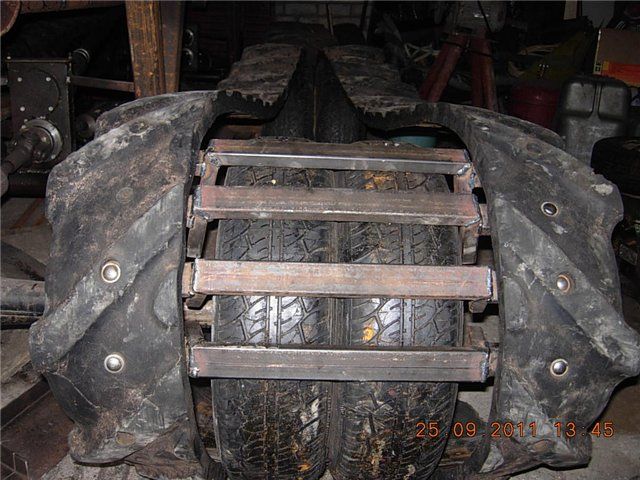

Гусеница собирается.
Четырехгусеничный вездеход «Кировец»

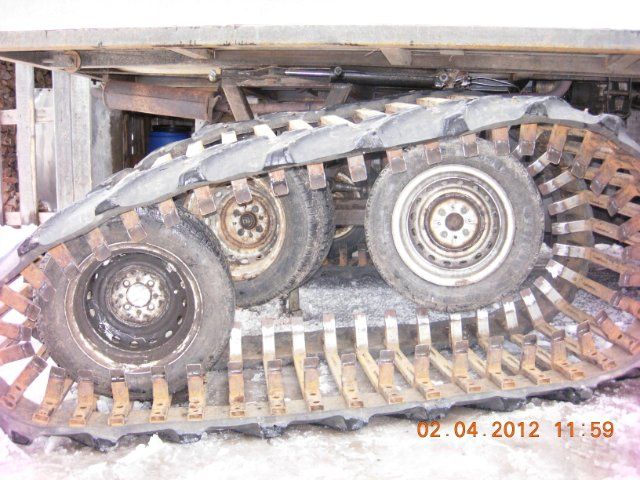

Гусеница собрана и одета на одну сторону.
Четырехгусеничный вездеход «Кировец»

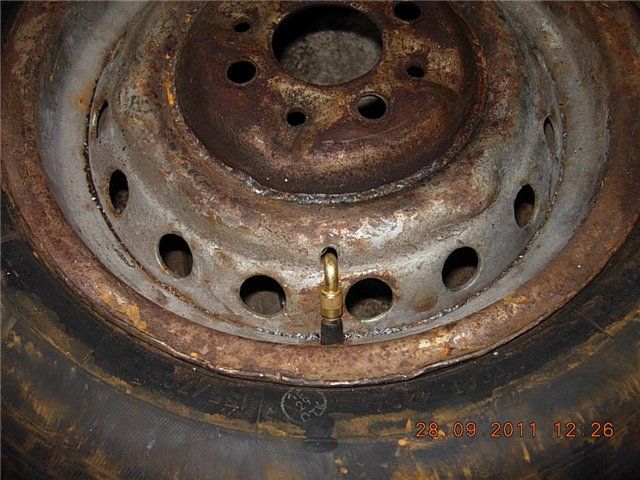

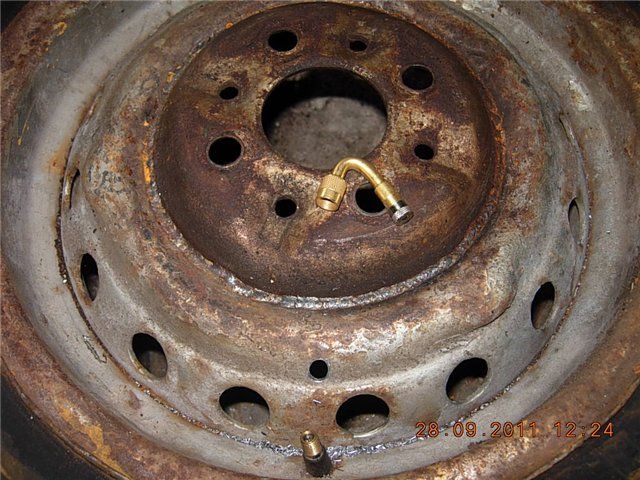

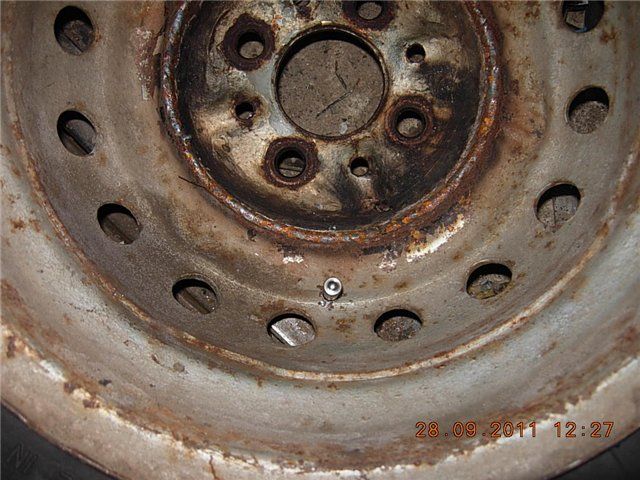

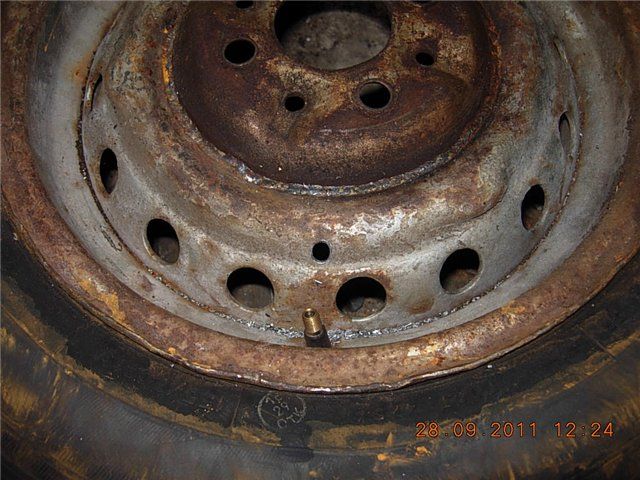

На колесах выведены соски для накачки колес.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Третья гусеница собрана и одета.
Четырехгусеничный вездеход «Кировец»

Ширина новой гусеницы 730 мм.
Четырехгусеничный вездеход «Кировец»

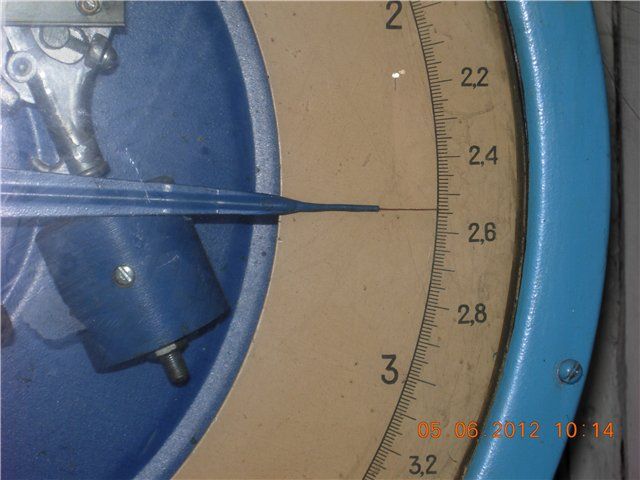

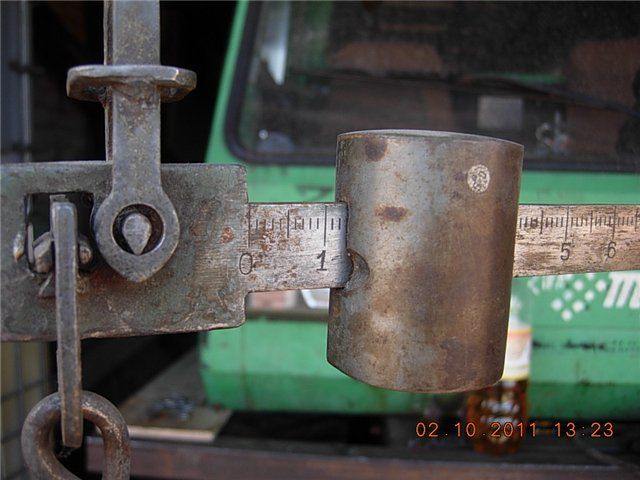

Вес одного трака 1 кг 300 гр.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Вес резины 50 кг. 44х1,3=57,2 вес траков. Итого 107,2 кг вес гусеницы без учета болтов и гаек.
Четырехгусеничный вездеход «Кировец»

Последняя гусеница одета.
Четырехгусеничный вездеход «Кировец»

Покатушки на новой гусенице. видео.

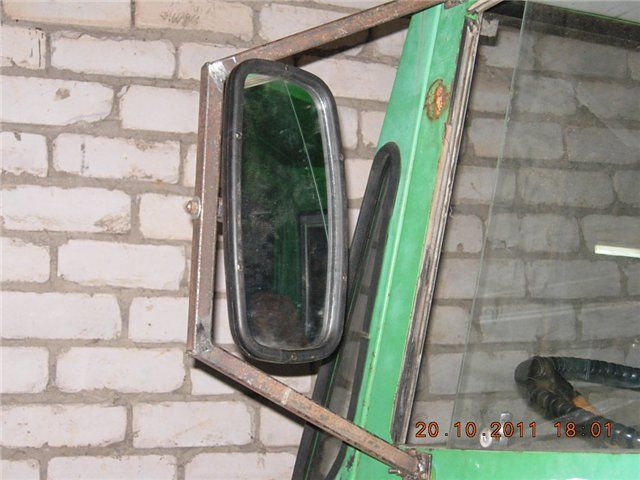

Приделано зеркало заднего вида.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Переезд через бревно. видео.

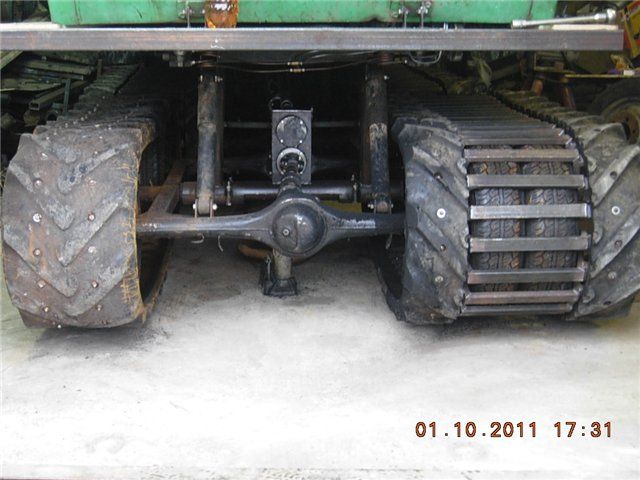

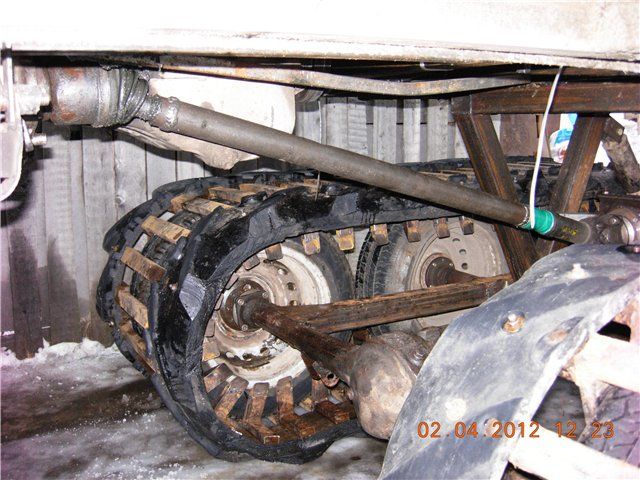

Амортизаторы выполняют роль ограничителей.
Четырехгусеничный вездеход «Кировец»

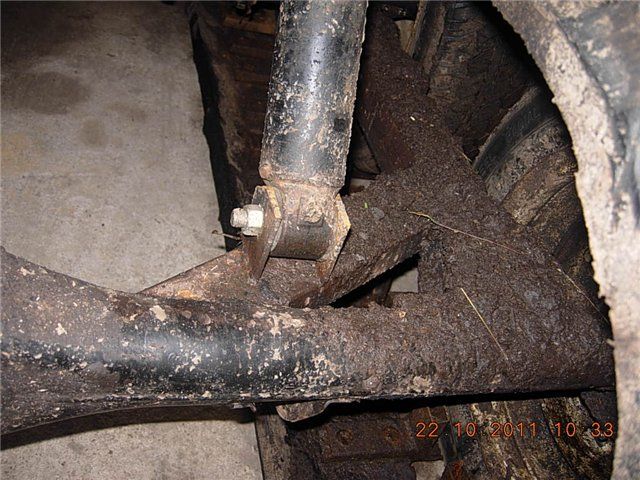

Крепление амортизаторов.
Четырехгусеничный вездеход «Кировец»

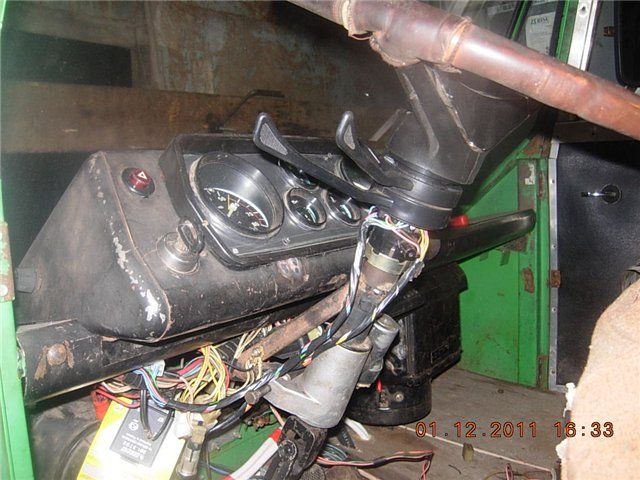

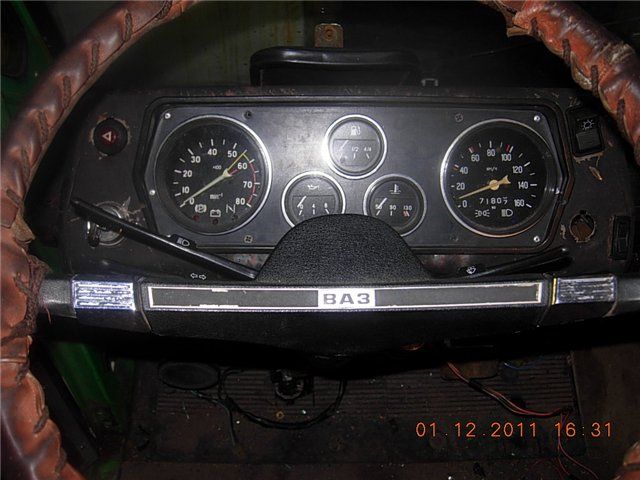

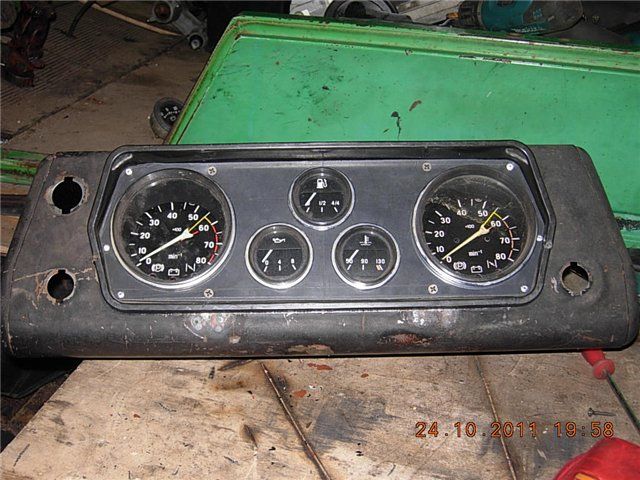

Переделана панель приборов ,электропроводка от ВАЗ-2106.
Четырехгусеничный вездеход «Кировец»

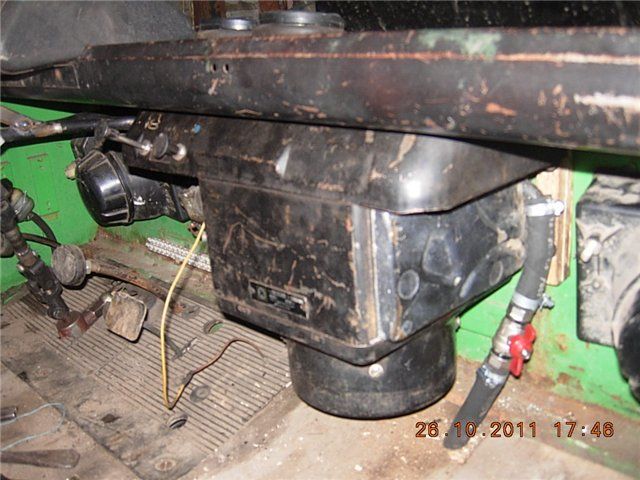

Установлена печка в кабину.
Четырехгусеничный вездеход «Кировец»

Установлен спидометр.
Четырехгусеничный вездеход «Кировец»

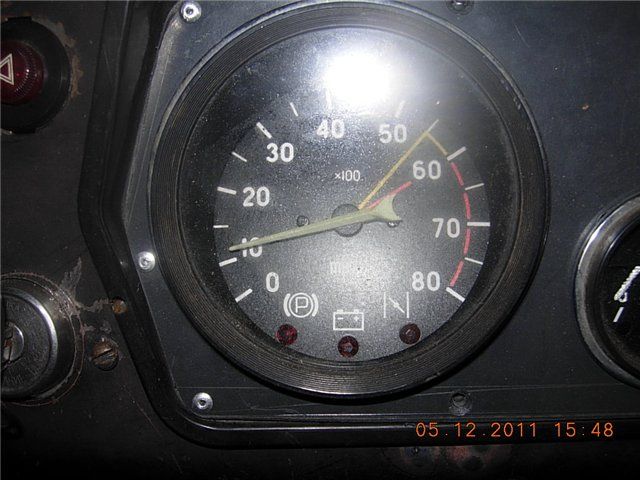

Тахометр работает.
Четырехгусеничный вездеход «Кировец»

Заварил дифференциалы в мостах.
Четырехгусеничный вездеход «Кировец»

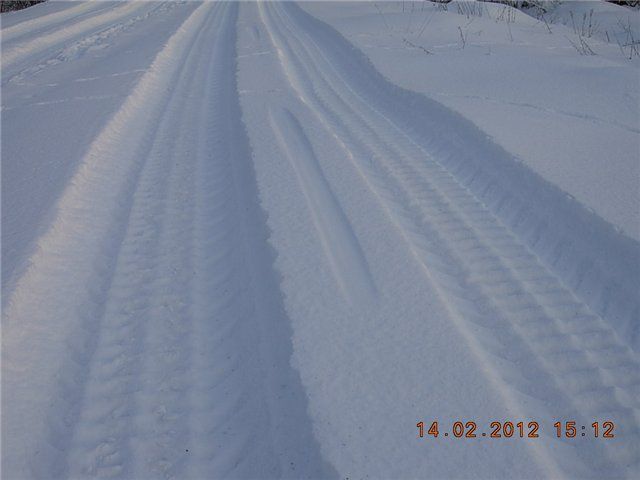

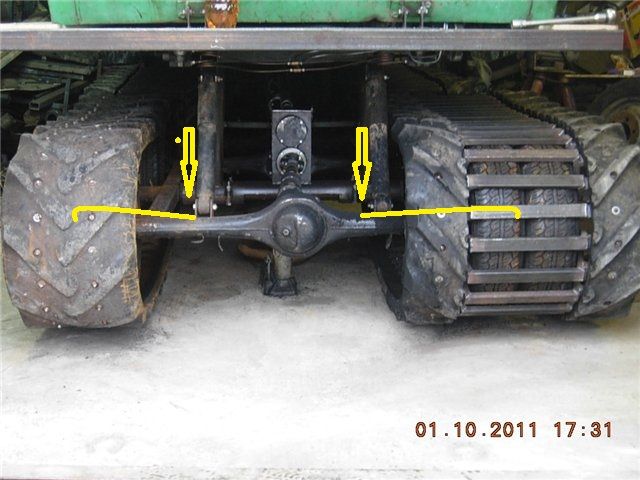

Усадка по снегу. Черта посередине от картера моста.
Четырехгусеничный вездеход «Кировец»

Поездка зимняя.видео.

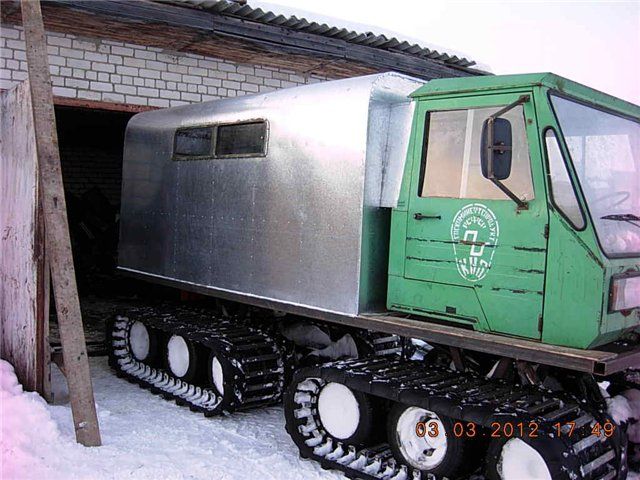

Вставлены стекла боковые в кунгу.
Четырехгусеничный вездеход «Кировец»

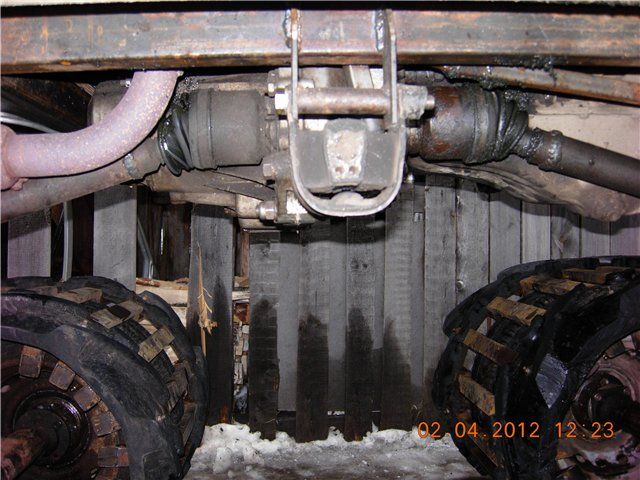

Привод мостов от двигателя ВАЗ-2108.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

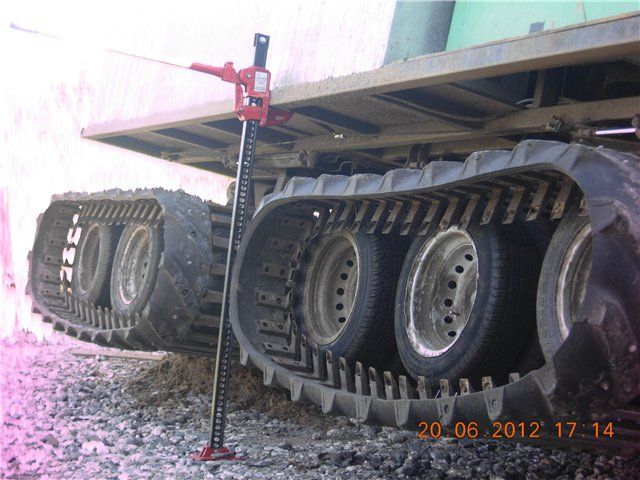

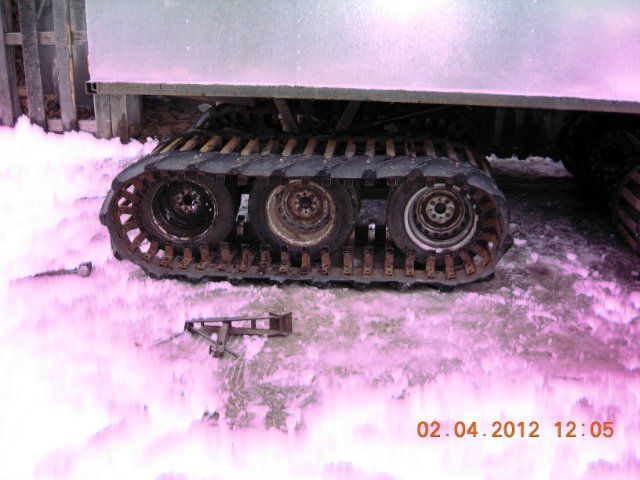

Установка гусеницы с помощью домкрата.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

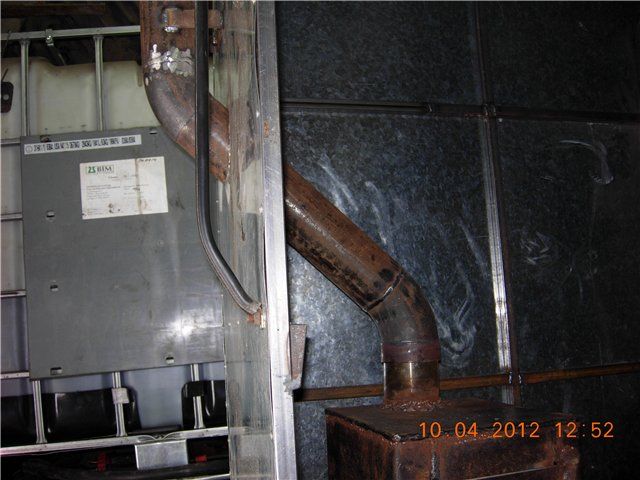

Труба от печки выведена из кунга.
Четырехгусеничный вездеход «Кировец»

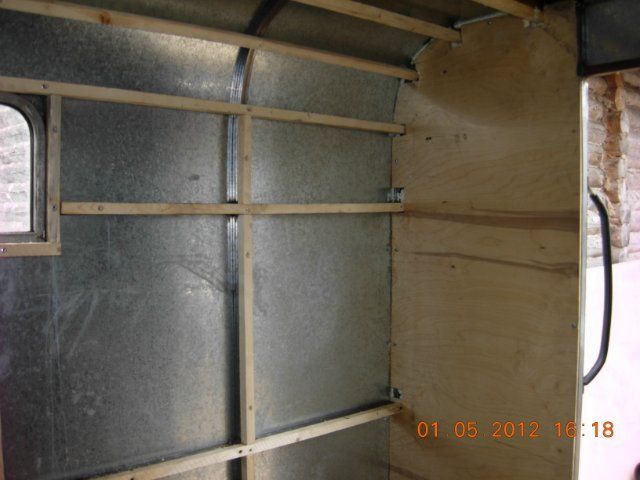

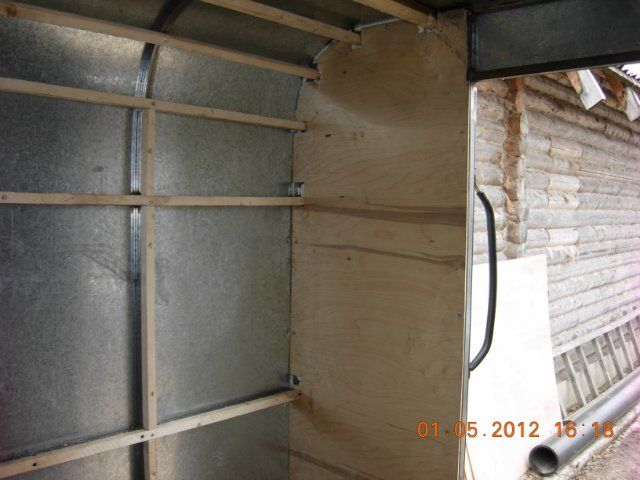

Внутри кунга деревянные рейки для утепления стен изнутри.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

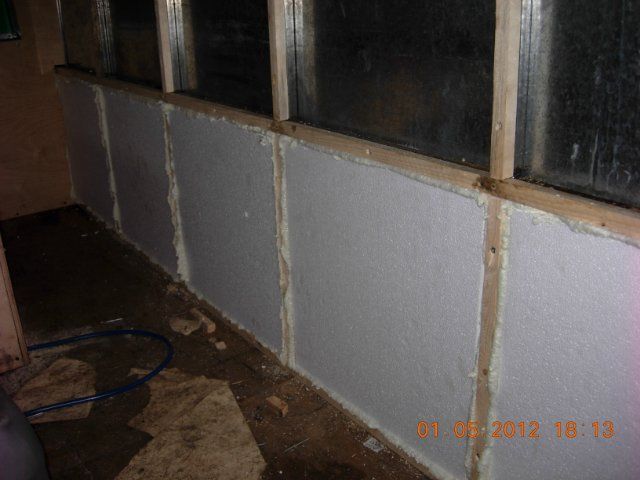

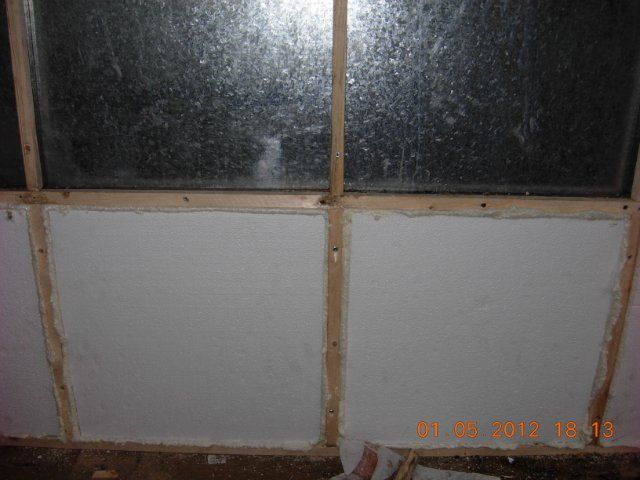

Обклейка утеплителем и пеной.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

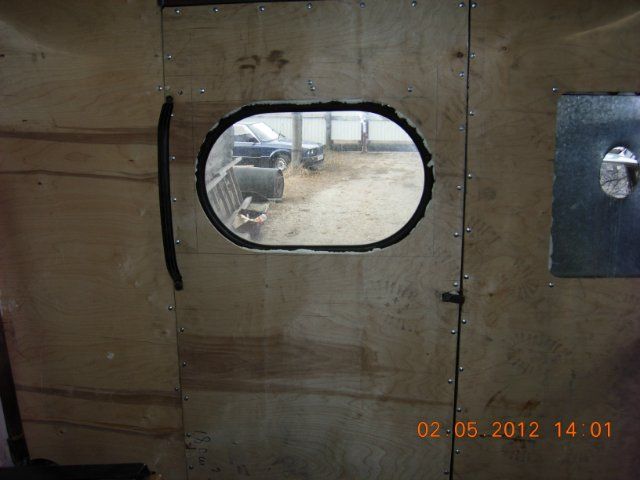

Окно в задней двери врезано.
Четырехгусеничный вездеход «Кировец»

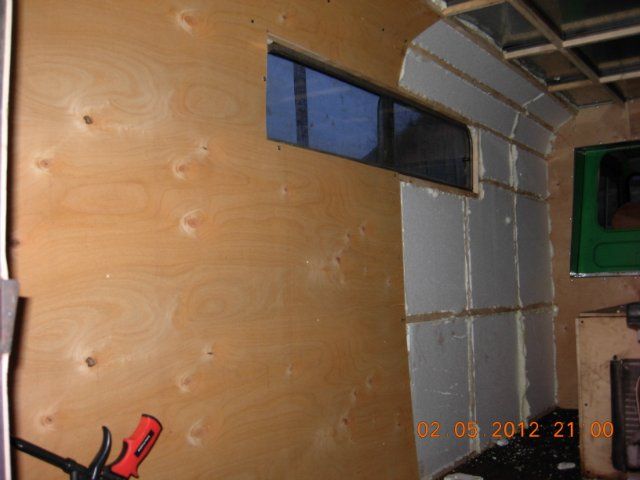

Обшивается фанерой.
Четырехгусеничный вездеход «Кировец»

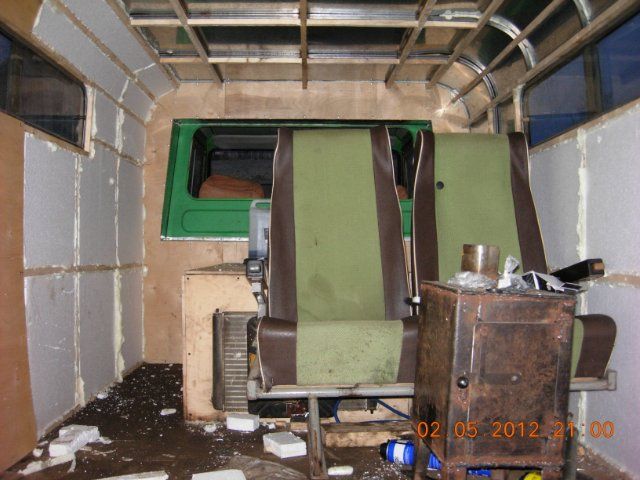

Сиденья найдут свое место.
Четырехгусеничный вездеход «Кировец»

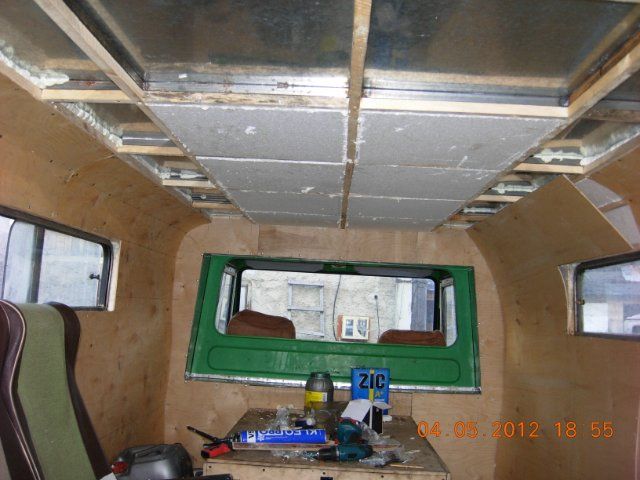

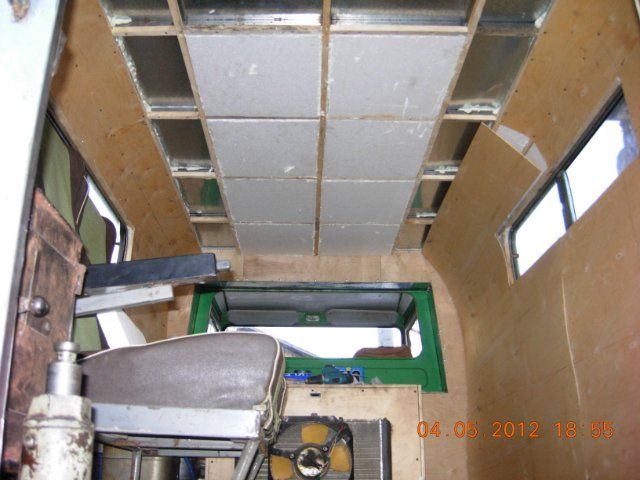

Утепление крыши.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Каждому вездеходу-свою яму.
Четырехгусеничный вездеход «Кировец»

Итого вес вездехода получился 2540 кг.
Четырехгусеничный вездеход «Кировец»

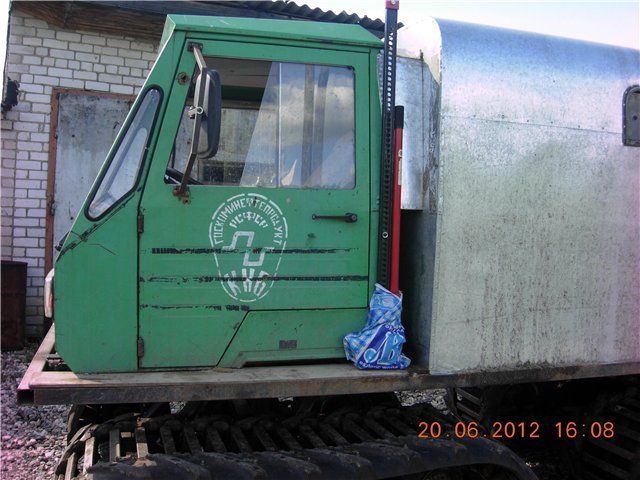

Место для домкрата.
Четырехгусеничный вездеход «Кировец»

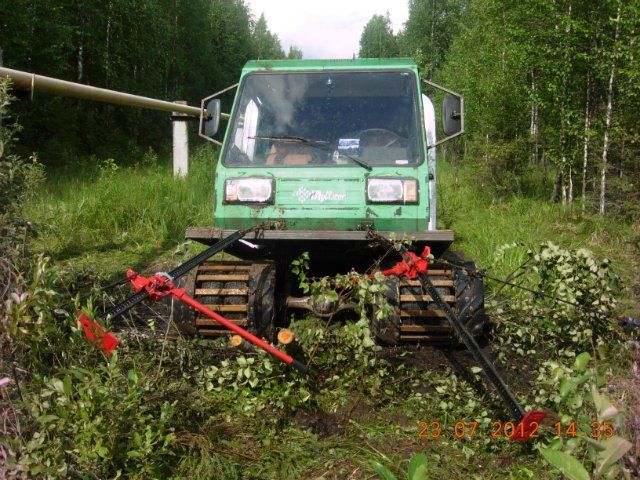

Хороший домкрат.
Четырехгусеничный вездеход «Кировец»

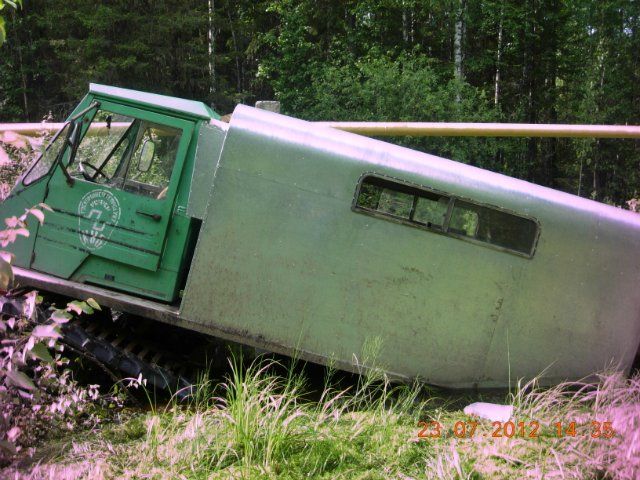

В этой яме сломалась ось сателлитов и разорвало корпус КПП. Вытаскивали домкратами.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Вот эта яма. Больше сюда не заезжайте.видео.

Шариковые подшипники на редукторах заменены на роликовые.
Четырехгусеничный вездеход «Кировец»

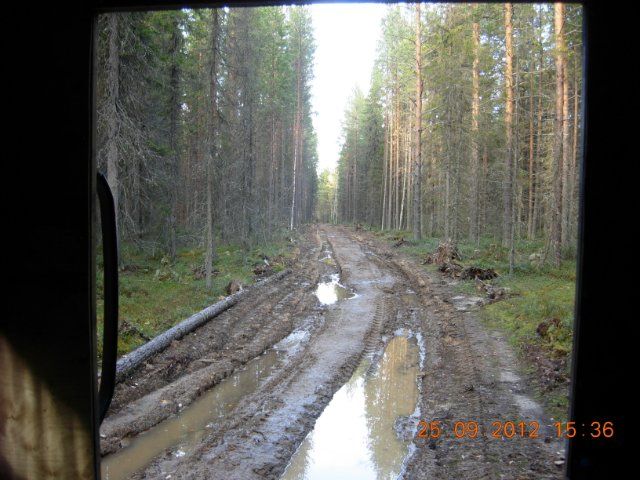

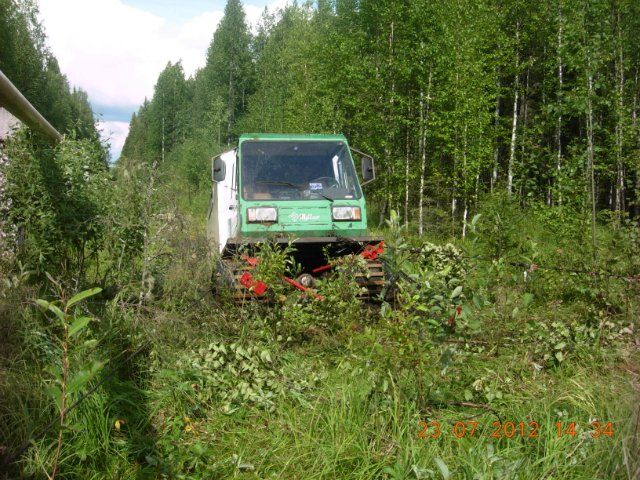

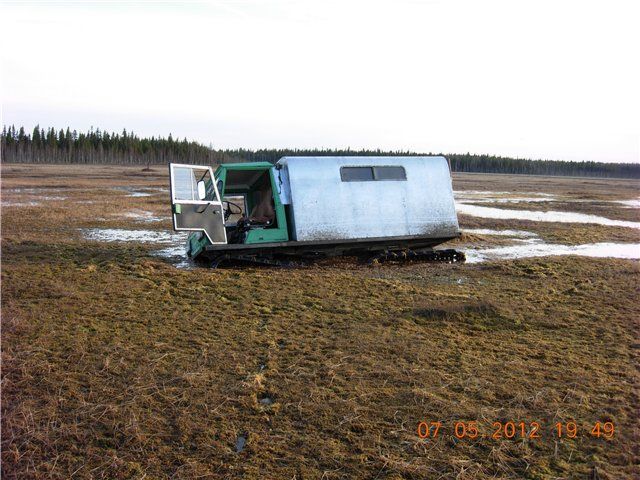

Эх,дороги...
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

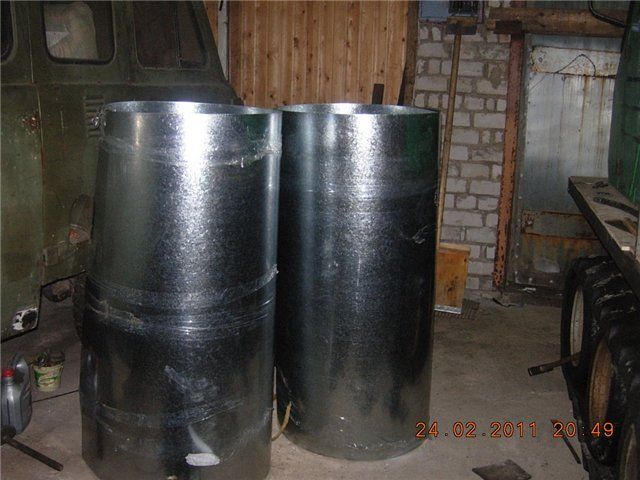

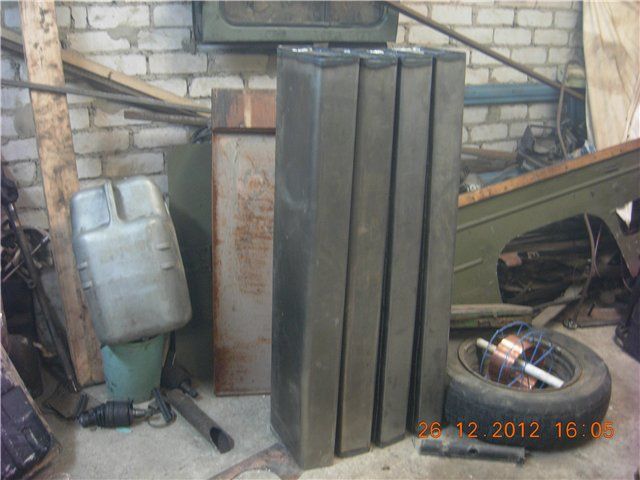

Баки доделаны.
Четырехгусеничный вездеход «Кировец»

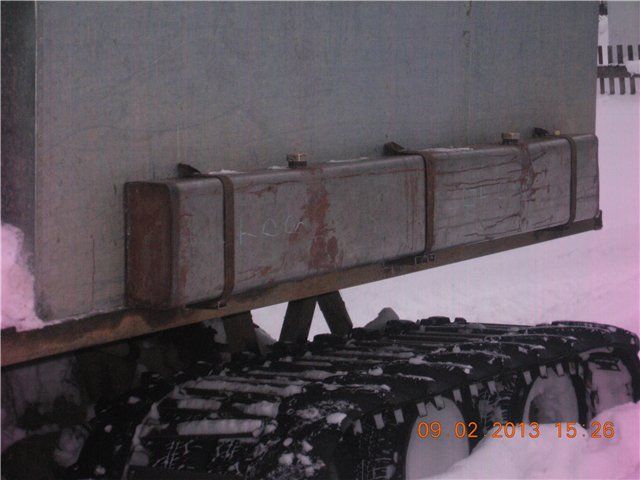

Баки установлены по бортам.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

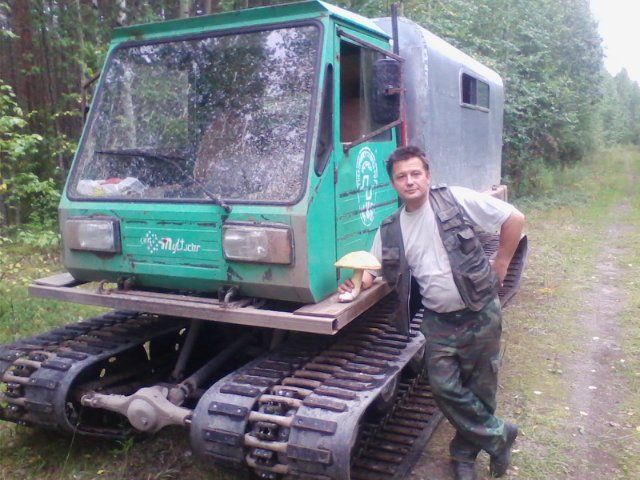

Наш "кулибин64"-знатный труженник.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Можете почитать статью в "Трибуне",она уже в архиве. 29 марта 2013 года.

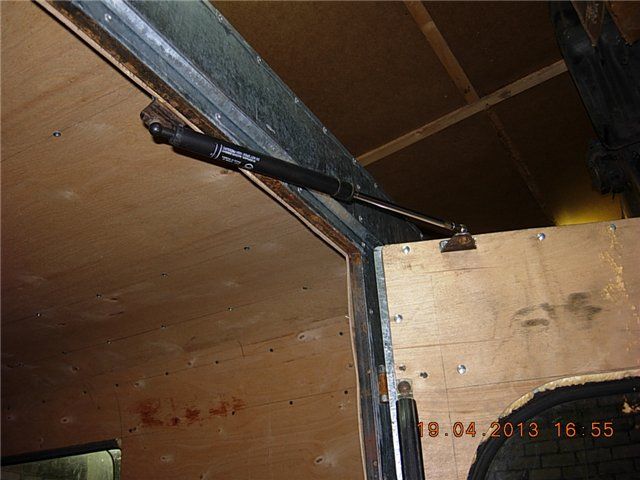

Приделал ограничитель на дверь.
Четырехгусеничный вездеход «Кировец»

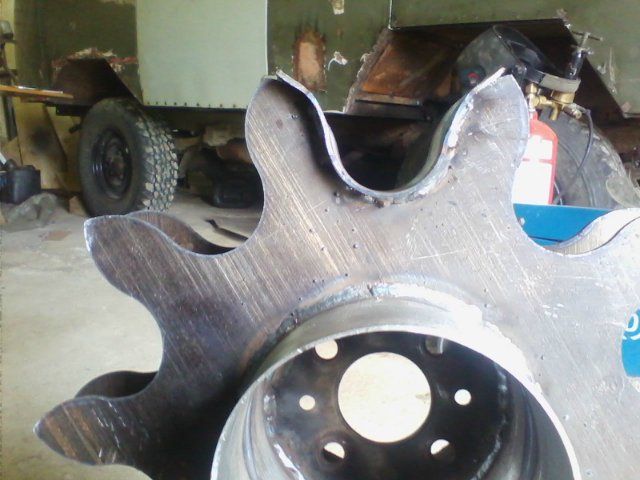

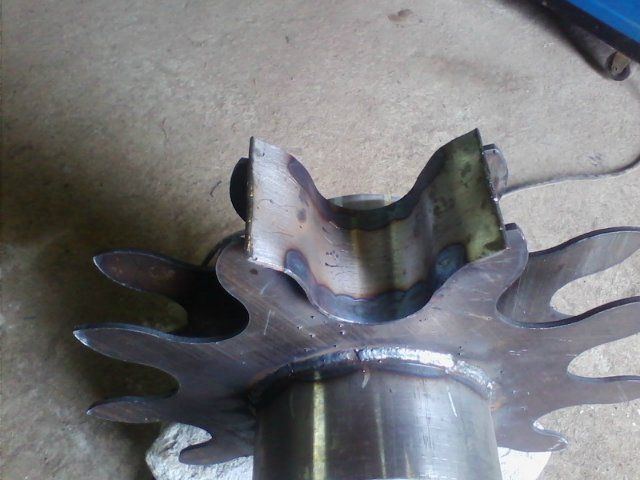

Решил установить звездочки ведущие . Заготовки.
Четырехгусеничный вездеход «Кировец»

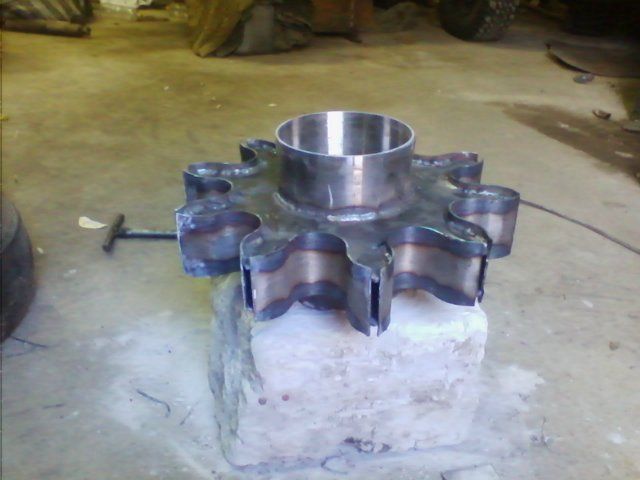

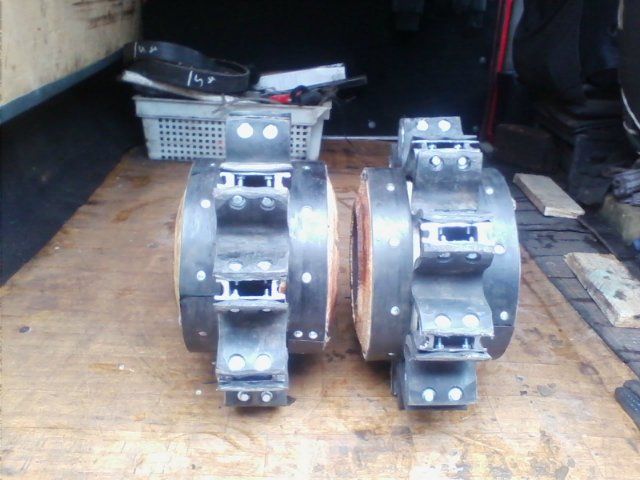

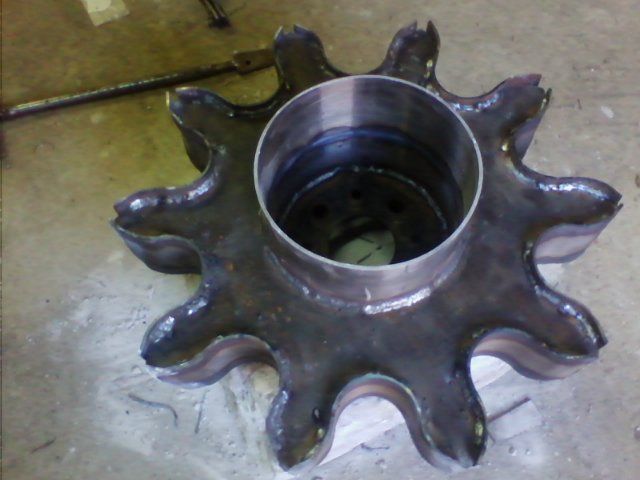

Звезда собрана и на ней траки, траки из трубы 34х2,8 мм.
Четырехгусеничный вездеход «Кировец»

Траки и изготовление.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

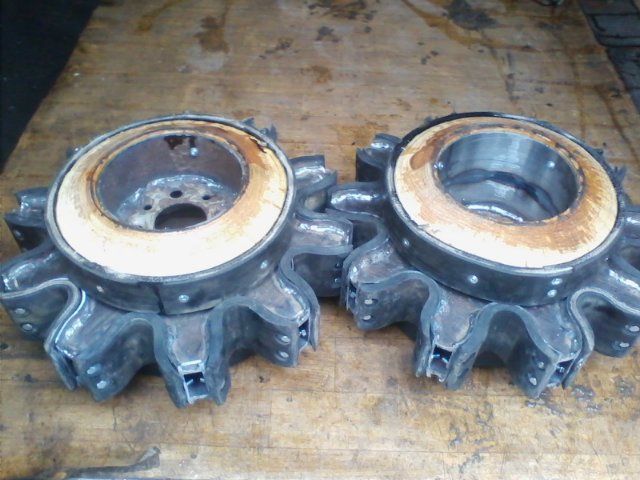

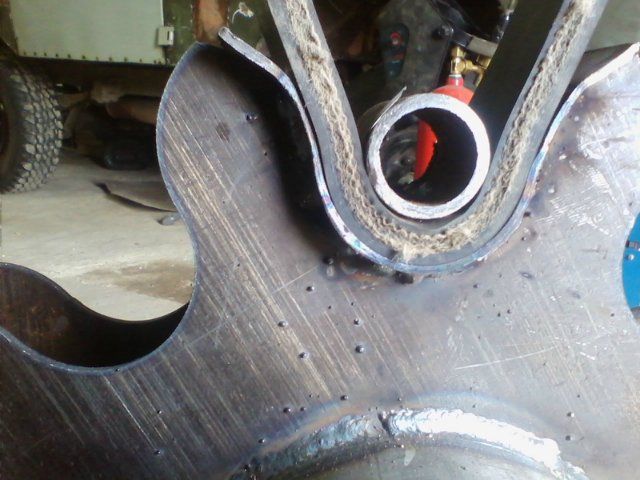

Кольца центровочные на звезде будут предотвращать боковой износ зуба.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Натягивается лента и готовится к нарезке.
Четырехгусеничный вездеход «Кировец»

Транспортерка нарезана.
Четырехгусеничный вездеход «Кировец»

Процесс сборки.
Четырехгусеничный вездеход «Кировец»

Резиновые грунтозацепы.
Четырехгусеничный вездеход «Кировец»

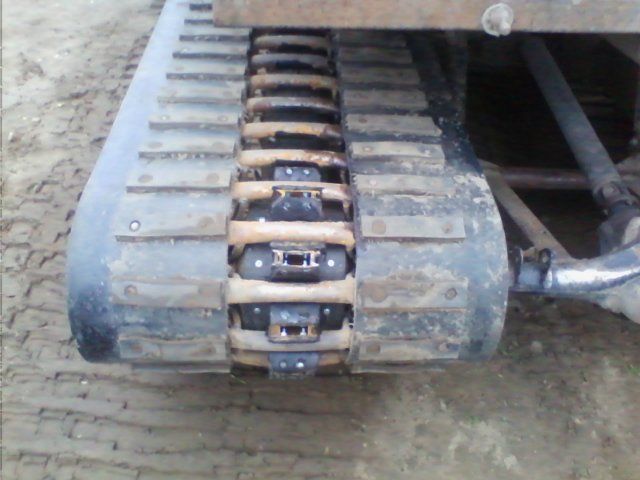

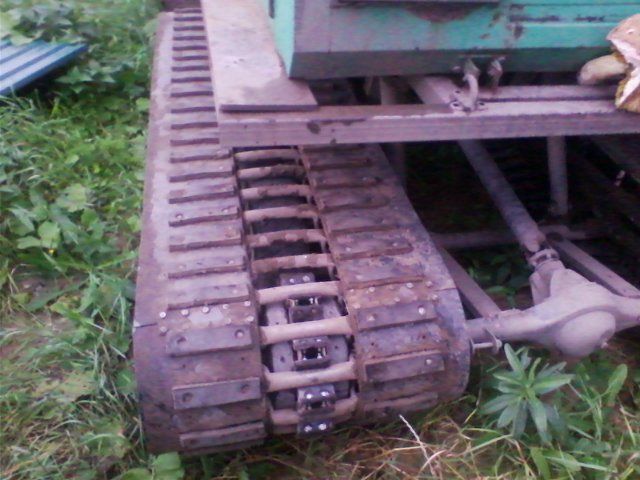

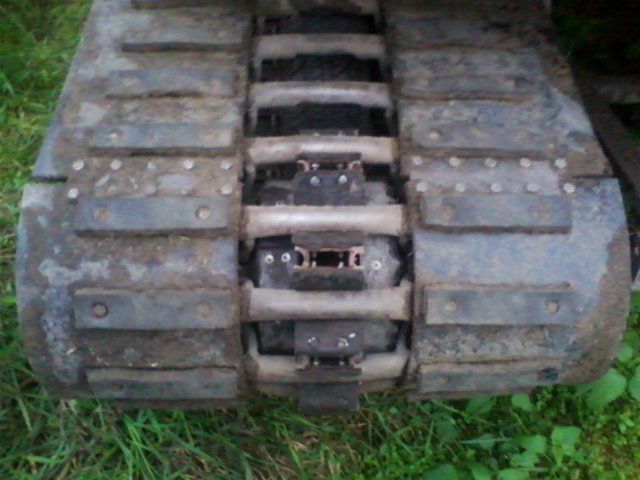

Гусеница изнутри.
Четырехгусеничный вездеход «Кировец»

Резиновые грунтозацепы установлены.
Четырехгусеничный вездеход «Кировец»

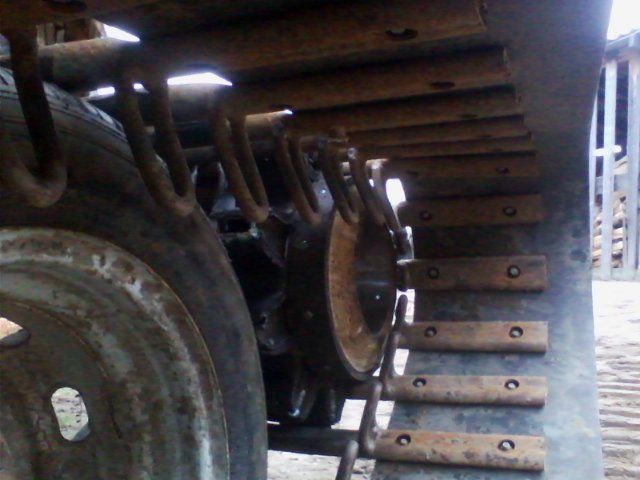

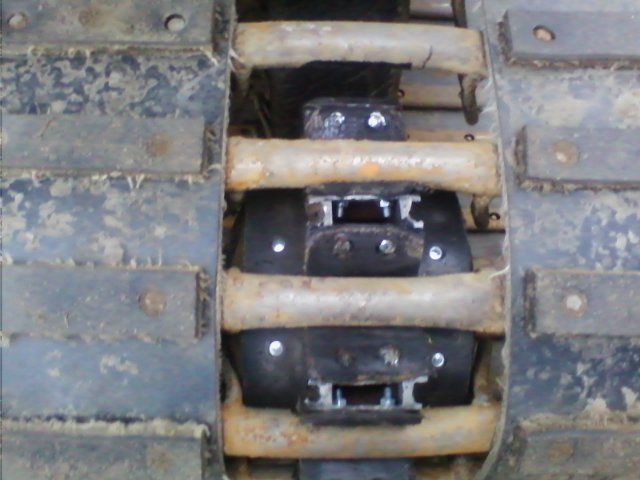

"Кренделя" накручены. Это ограничительные клыки траков.
Четырехгусеничный вездеход «Кировец»

Готовые траки.
Четырехгусеничный вездеход «Кировец»

Гусеница собирается.
Четырехгусеничный вездеход «Кировец»

Размеры между клыками.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

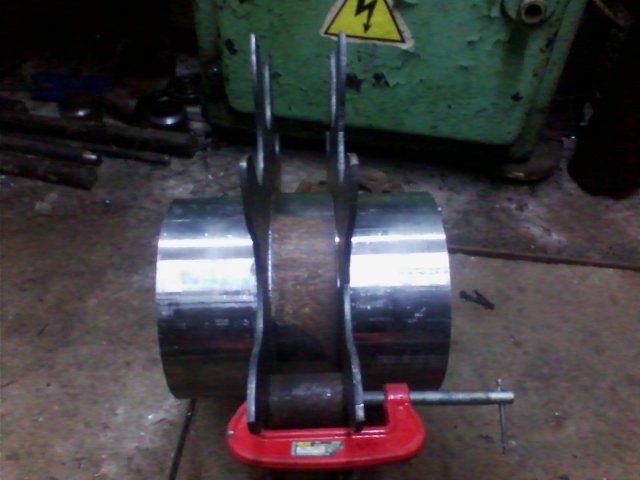

Приспособление для гнутия "кренделей" сварено из двух поршневых пальцев.
Четырехгусеничный вездеход «Кировец»

Гусеницы делаются.
Четырехгусеничный вездеход «Кировец»

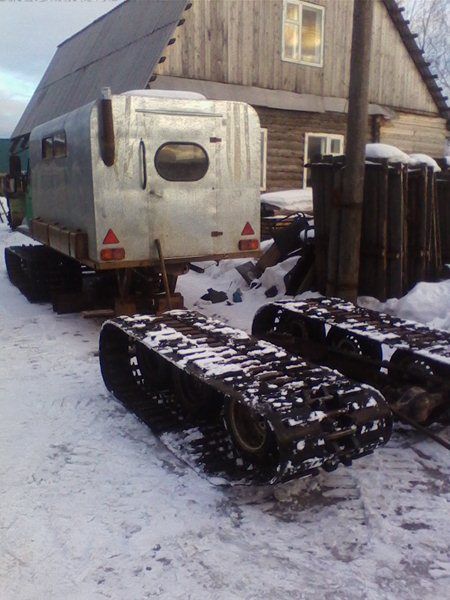

Выкатил телегу для замены гусениц и установки ведущей звезды.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Установка ведущей звездочки.
Четырехгусеничный вездеход «Кировец»

Момент изготовления звездочки на токарном станке. видео.

1) намечаем место основания зуба.
Четырехгусеничный вездеход «Кировец»

2) сверлим отверстие в основании зуба.
Четырехгусеничный вездеход «Кировец»

3) заготовка готова.
Четырехгусеничный вездеход «Кировец»

4) цепляем за отверстие звездочку к суппорту.
Четырехгусеничный вездеход «Кировец»

5) включаем станок с фрезой.
Вопрос.Где взять такой кусок ПНД? Кулибин64 делится своим секретом.
Берется кусок трубы, чтобы по размерам получилась звезда и помещается в духовку на 1 час 30 мин при температуре 250 градусов. Время зависит от толщины трубы, здесь кусок 480х480х30 мм.
Четырехгусеничный вездеход «Кировец»

Готовность материала проверяется время от времени шилом. Доску надо брать как можно меньше,так как под ней плохо прогревается.
Четырехгусеничный вездеход «Кировец»

Готовую массу ставим под гнет с грузом или зажимаем.
Четырехгусеничный вездеход «Кировец»

Получены ступицы.Работа продолжается.
Четырехгусеничный вездеход «Кировец»

Валы с осью готовы.
Четырехгусеничный вездеход «Кировец»

Собирается рама.
Четырехгусеничный вездеход «Кировец»

Собран мост с ведущими звездами.
Четырехгусеничный вездеход «Кировец»

Трак подгоняется к звезде.
Четырехгусеничный вездеход «Кировец»

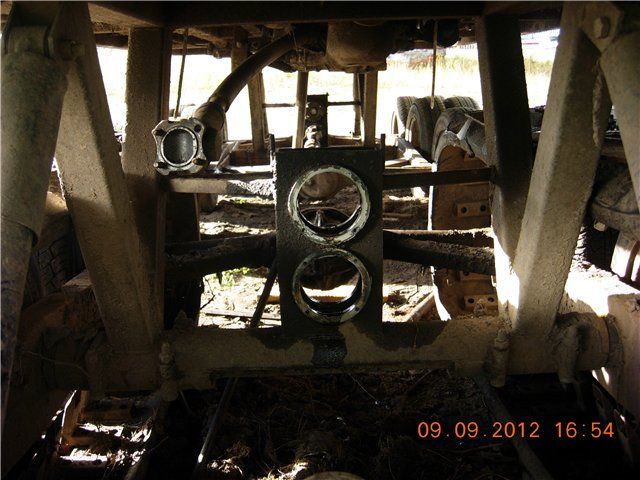

Крепление ведущего моста приподнята над основной рамой.
Четырехгусеничный вездеход «Кировец»

Рама варится и усиливается.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

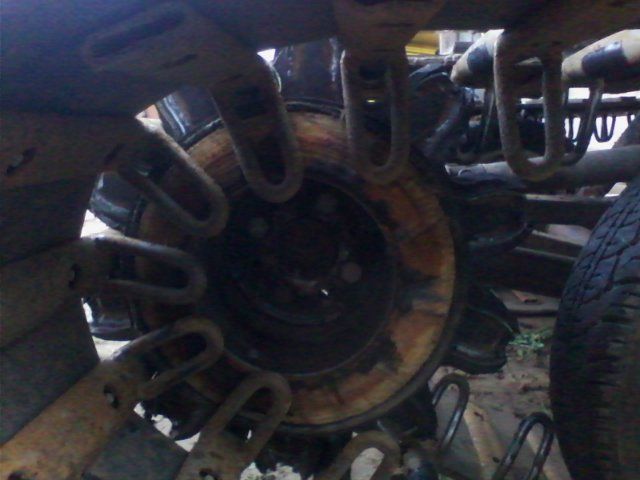

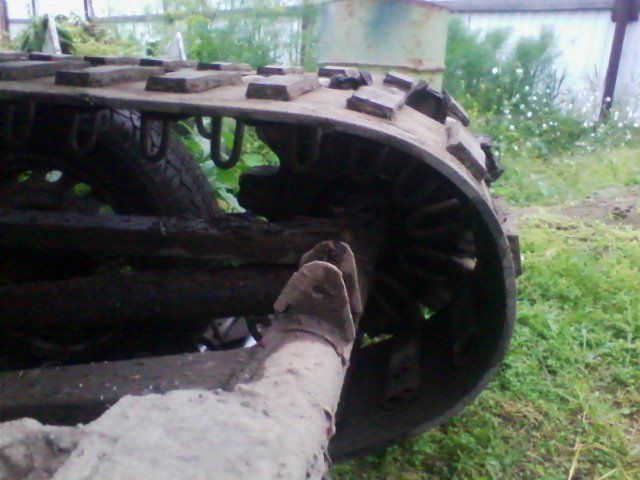

Гусеницы одеваются на колеса и ведущую звезду.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Механизм натяжения гусениц готов.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Механизм натяжения гусениц приварен к раме.
Четырехгусеничный вездеход «Кировец»

Тележка доварена.
Четырехгусеничный вездеход «Кировец»

Места сварки механизма натяжения усилены и проварены.
Четырехгусеничный вездеход «Кировец»

Промежуточная опора и суппорт для стояночного тормоза.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Колеса собраны и накачаны.
Четырехгусеничный вездеход «Кировец»

Первая телега готова к установке.
Четырехгусеничный вездеход «Кировец»

Транспортировка телеги к вездеходу.
Четырехгусеничный вездеход «Кировец»

Поездка с одной переделанной телегой. видео.

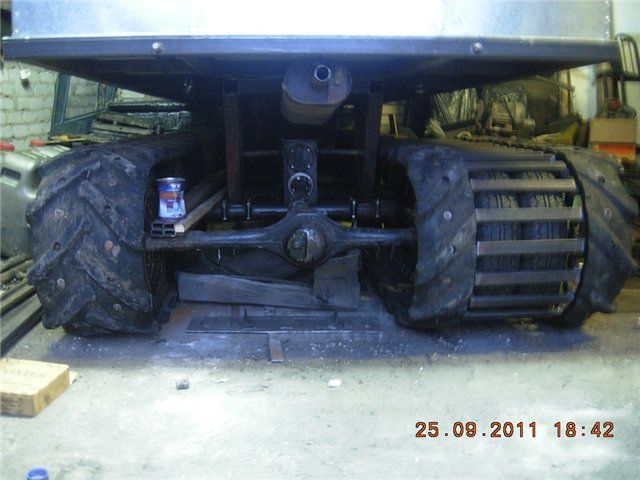

Изготовление второй тележки происходило точно также, так как они одинаковые. Фото здесь не буду вставлять.
Готовая вторая тележка.
Четырехгусеничный вездеход «Кировец»

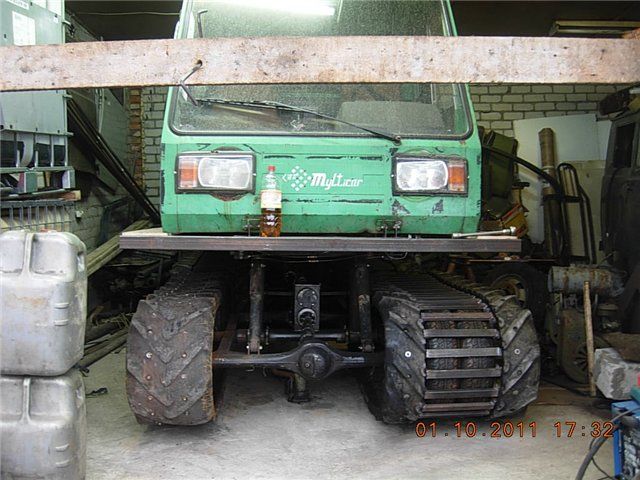

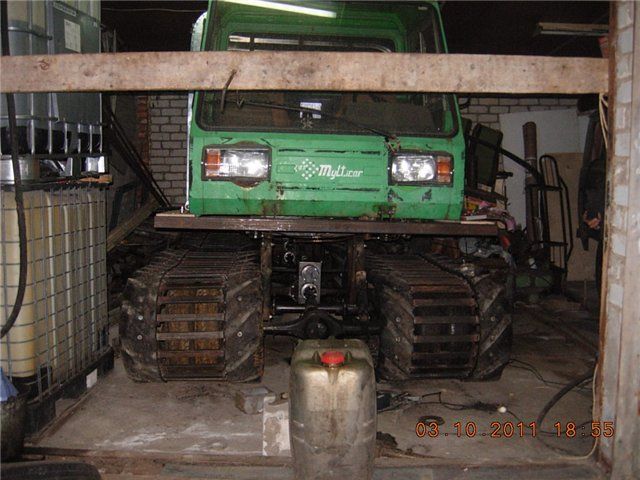

Вторая тележка установлена.
Четырехгусеничный вездеход «Кировец»

Ведущая звезда и новая гусеница на второй тележке.
Четырехгусеничный вездеход «Кировец»

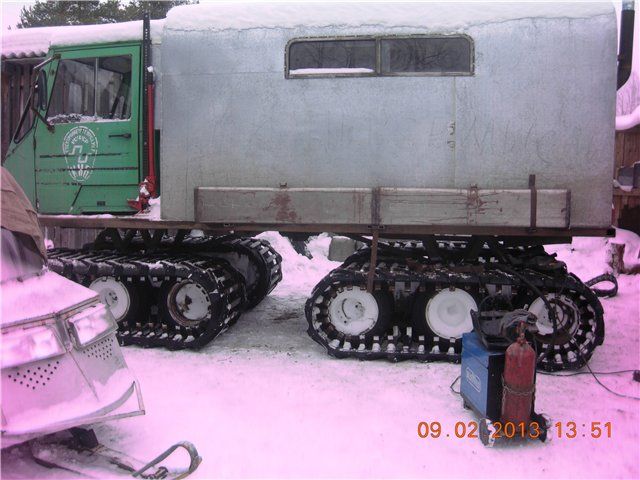

Поездка по лесу. Снега очень много.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Видео

Звезды из ПНД показали себя во время поездок по снегу очень хорошо, но когда пришла пора грязи, начался быстрый износ зубьев, тогда было принято решение сделать звездочки другого типа. Основа звезды будет металлическая, а стирающаяся поверхность-резиновой, что даст возможность менять резину по мере износа,
оставляя неизменной основу. Началось изготовление новых звезд.
Выкройка основ звезд из листового железа с помощью плазменной резки.
Четырехгусеничный вездеход «Кировец»

Все это происходило в кузне-мастерской своего друга Игоря из города Корткерос.
Четырехгусеничный вездеход «Кировец»

Свариваются ступицы будущих колес.
Четырехгусеничный вездеход «Кировец»

Профиль зуба обваривается железом.
Четырехгусеничный вездеход «Кировец»

Каждый зуб будет иметь такой профиль.
Четырехгусеничный вездеход «Кировец»

Потом зубья обошьются резиной.
Четырехгусеничный вездеход «Кировец»

Зубья обварены.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Каждый зуб обтягивается резиной.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Звезды изготовлены.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Звезды установлены на вездеход, гусеницы используются прежние.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Изготовление другой пары звезд.
Четырехгусеничный вездеход «Кировец»
Четырехгусеничный вездеход «Кировец»

Обкатка по грязи показала свои хорошие качества звездочек.Проехал более тридцати километров по грязи.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»


Обкатка по грязи. видео

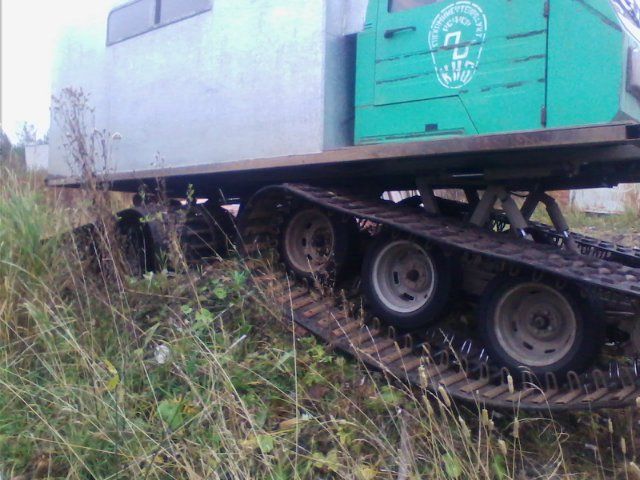

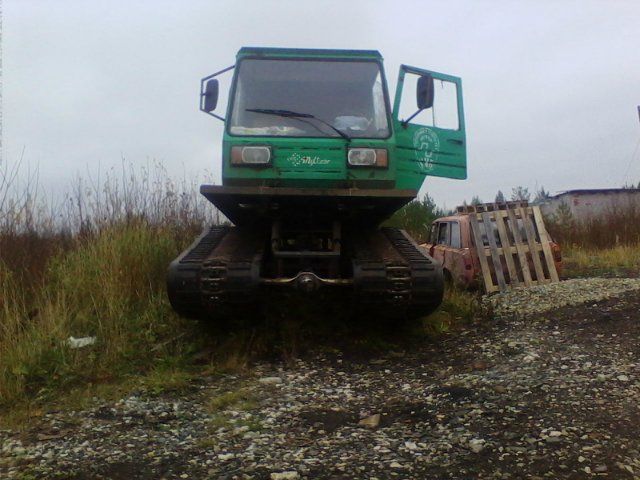

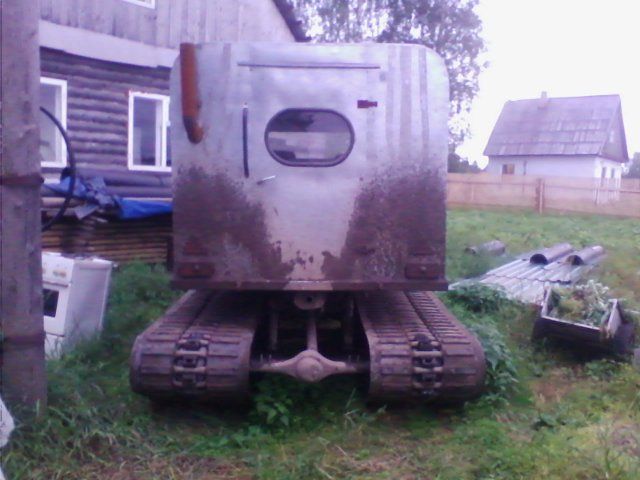

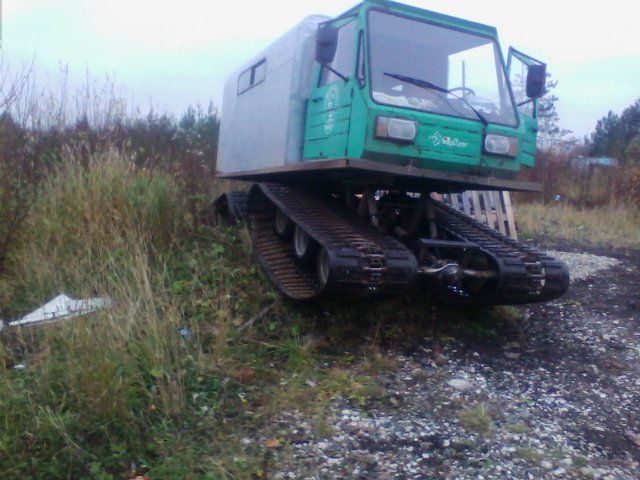

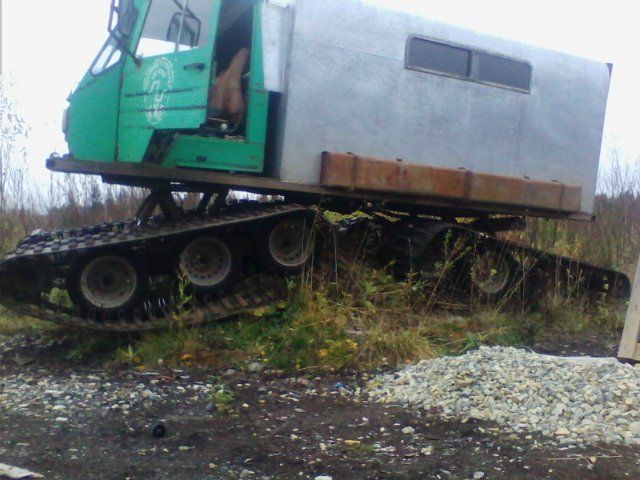

Работа балансиров при переезде через препятствия.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Сварен и установлен новый гидробачек для масла.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Сделаны усиленные траки и установлены на гусеницы.
Четырехгусеничный вездеход «Кировец»

Четырехгусеничный вездеход «Кировец»

Модернизация и усовершенствование вездехода продолжается. Следите за темой здесь.
Тему про гусеничник "Кировец" можно изучить здесь.
Очень много интересного и познавательного видео про вездеход "Кировец".
Пожелаем успехов Михаилу Кирову в деле строительства вездеходов.скачать dle 11.1смотреть фильмы бесплатно
Новость отредактировал Farit - 4-09-2015, 18:55
Причина: дописывал статью
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Онлайн чат

Опрос
Как Вам сайт?

Последние комментарии

Все комментарии
