Гусеничный снегоход «Бекас»

Гусеничный снегоход "Бекас"(гидропривод) от Сергея из Москвы. Сергей рассказывает о своей автосамоделке на форуме сайта "Луноходов.Нет" под ником " aksi".

Гусеничник с кузовом от "Оки" смотрится прекрасно.
Гусеничный снегоход «Бекас»

Тактико-технические характеристики:
Двигатель от ВАЗ-2109.
КПП (коробка перемены передач) от ВАЗ-2109.
Подвеска на балансирах с торсионами.
Главное в автосамоделке -гидропривод.
Задача: максимально использовать детали и агрегаты нашего автопрома.
Цель создания: процесс строительства и потом уже катания в Подмосковье.
Чертеж будущего вездехода с размерами.

Гусеничный снегоход «Бекас»

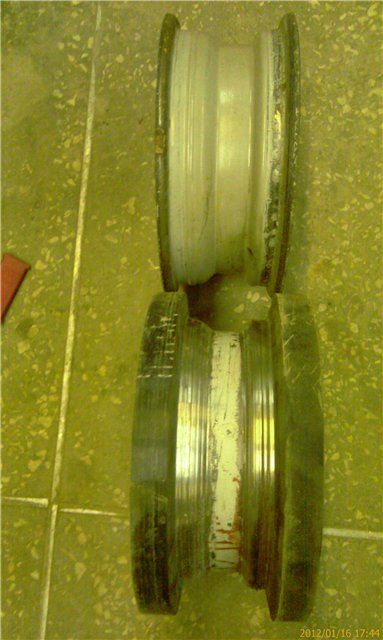

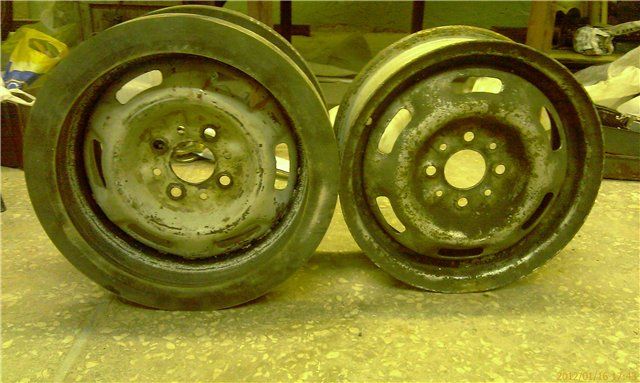

Опорные катки будут оригинальной конструкции: диски с вулканизацией.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

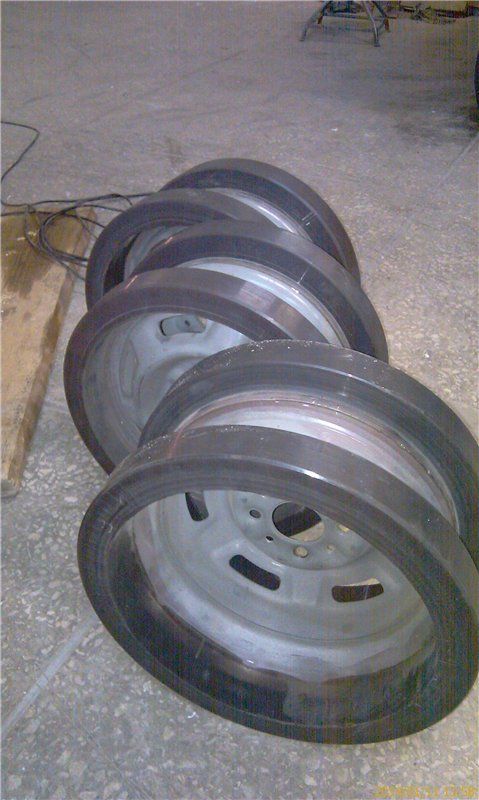

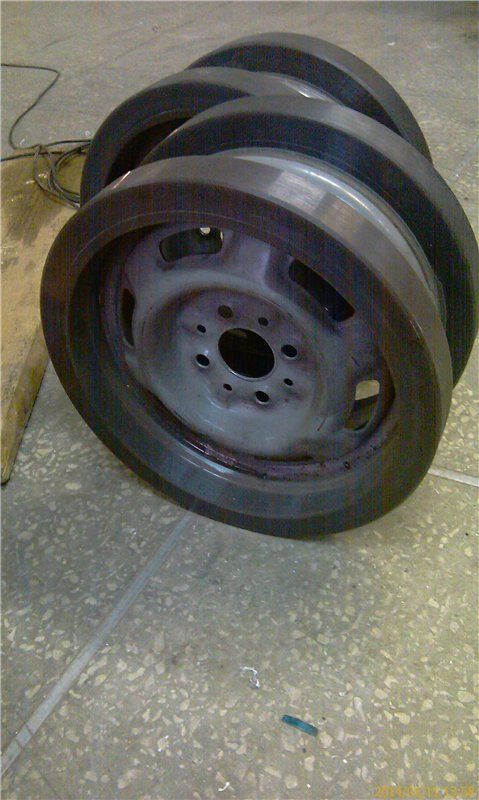

Катки все готовы.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Конструкция торсионно-балансирной подвески опорных катков.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Готовые балансиры на выбор.
Гусеничный снегоход «Бекас»

Гусеница будет от снегохода "Тайга", но с увеличенной длиной и усиленной металлокордом.
Гусеничный снегоход «Бекас»

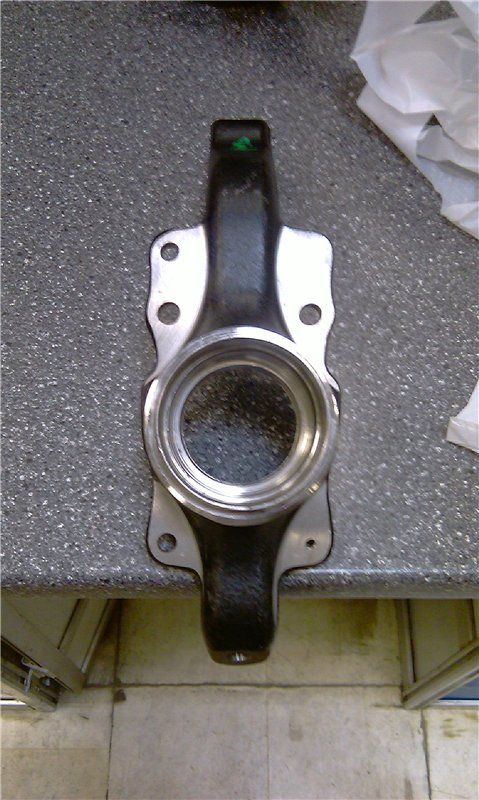

В кулак от ВАЗ-2109 будет интегрирован гидромотор. Вместо упорного подшипника установлены два шариковых радиальных подшипника, для этого и расточен кулак.
Гусеничный снегоход «Бекас»

Воплощенный в металл кулак.
Гусеничный снегоход «Бекас»

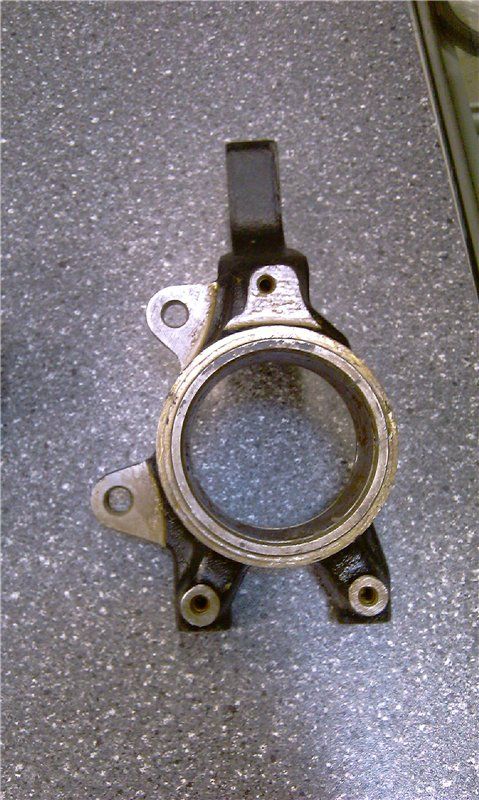

Кулак от ВАЗ-2109.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Состояние "Оки" превосходное.
Гусеничный снегоход «Бекас»

Примерно так будет располагаться кузов относительно рамы.
Гусеничный снегоход «Бекас»

Почти идеальные запчасти .
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Передний привод и примерно такие звезды будут приводить в движение гусеницу.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Под днище "Оки" нужно сварить раму.
Гусеничный снегоход «Бекас»

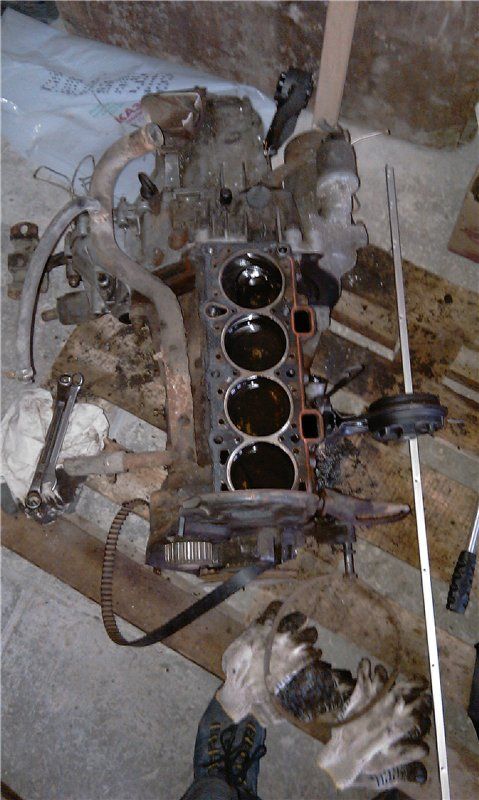

Купил двигатель ВАЗ-2109, разобрал, придется капиталить, расточить гильзы.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

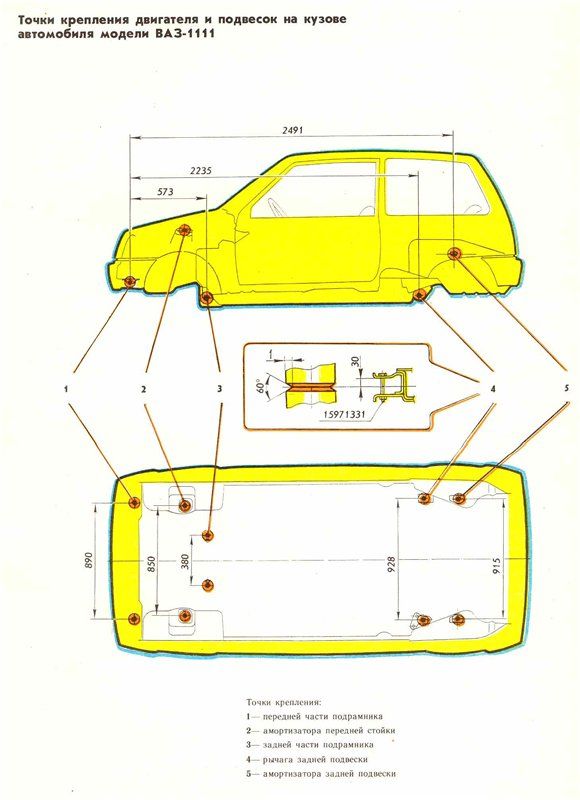

Точки крепления кузова к раме.
Гусеничный снегоход «Бекас»

Примерная установка кузова.
Гусеничный снегоход «Бекас»

Место установки двигателя.
Гусеничный снегоход «Бекас»

Конструкция натяжителя гусеницы.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

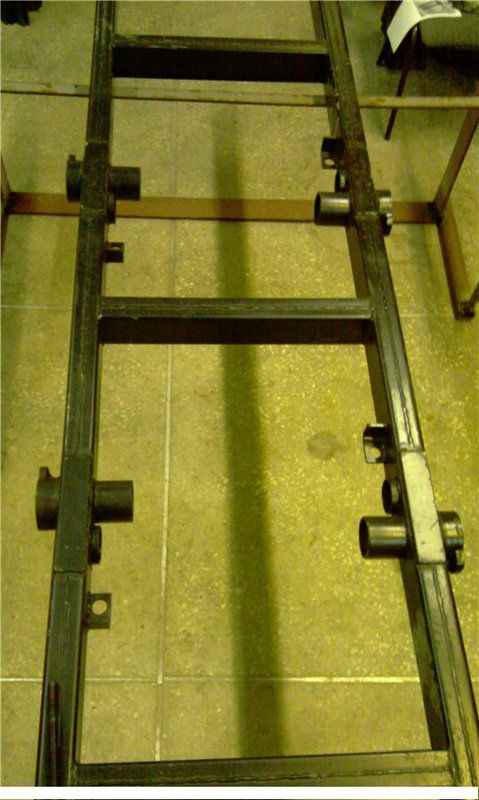

Рама изготовлена на заводе.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Балансиры на раме.
Гусеничный снегоход «Бекас»

Испытания рамы статическим грузом. Испытания дали положительный результат.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

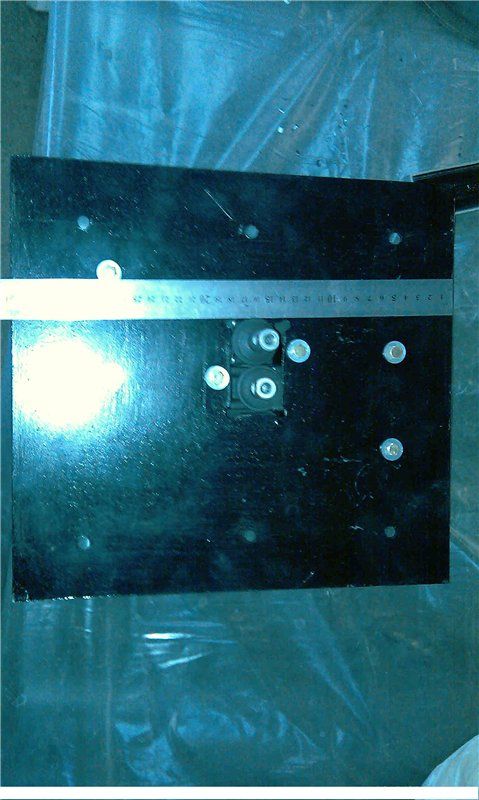

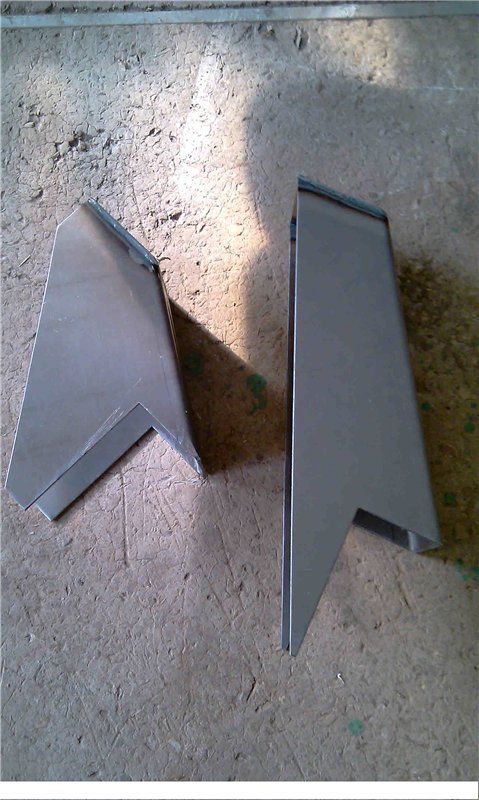

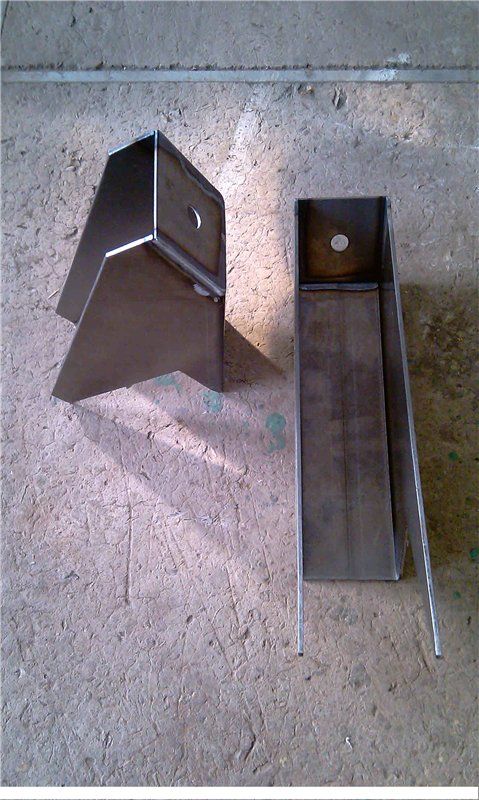

Кронштейны для кузова из металла толщиной 3 мм.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Кронштейны для двигателя остались штатные.
Гусеничный снегоход «Бекас»

Сборка кронштейнов.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

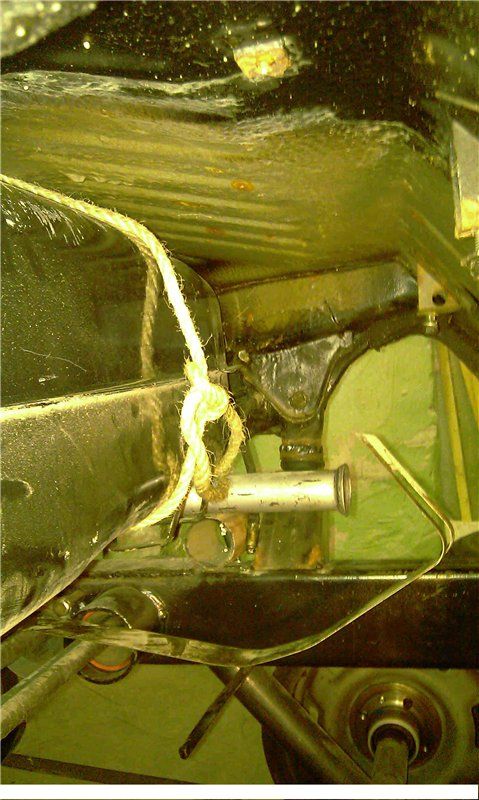

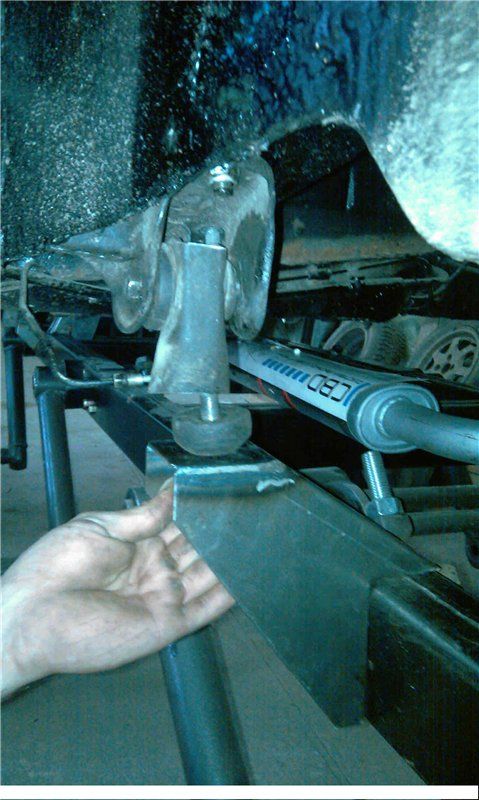

Задний кронштейн крепления кузова.
Гусеничный снегоход «Бекас»

Топливный бак от УАЗика переделан под гидробачек.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

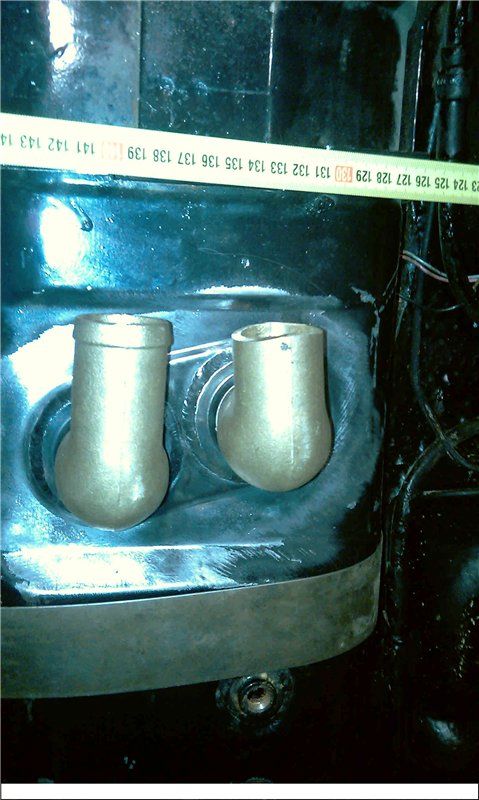

Гидробак встал на место топливного бака от "Оки".
Гусеничный снегоход «Бекас»

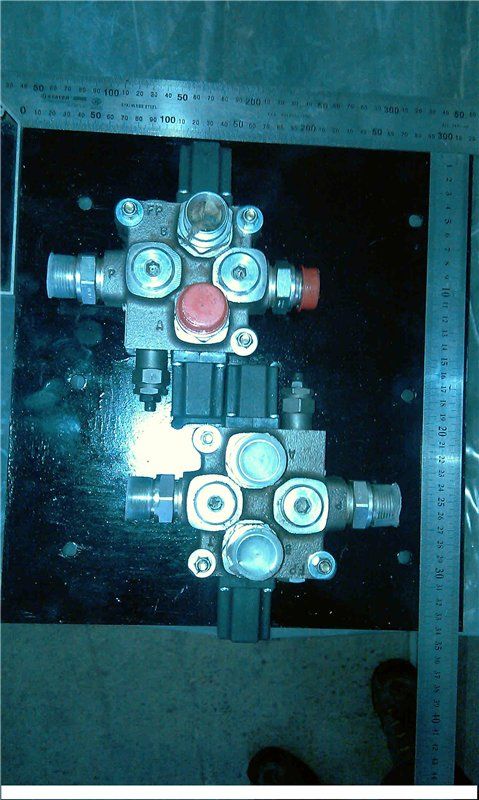

Расположение гидрораспределителей.
Гусеничный снегоход «Бекас»

Рычажки для управления гусеничным вездеходом.
Гусеничный снегоход «Бекас»

Бензобак для вездехода на 30 литров.
Гусеничный снегоход «Бекас»

Бензобак будет расположен между рамой и кузовом в районе багажника "Оки".
Гусеничный снегоход «Бекас»

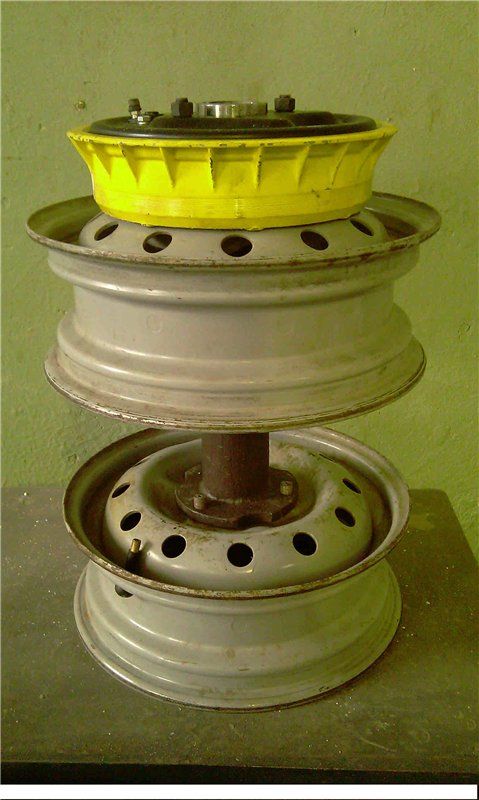

Ведомый каток собран.
Гусеничный снегоход «Бекас»

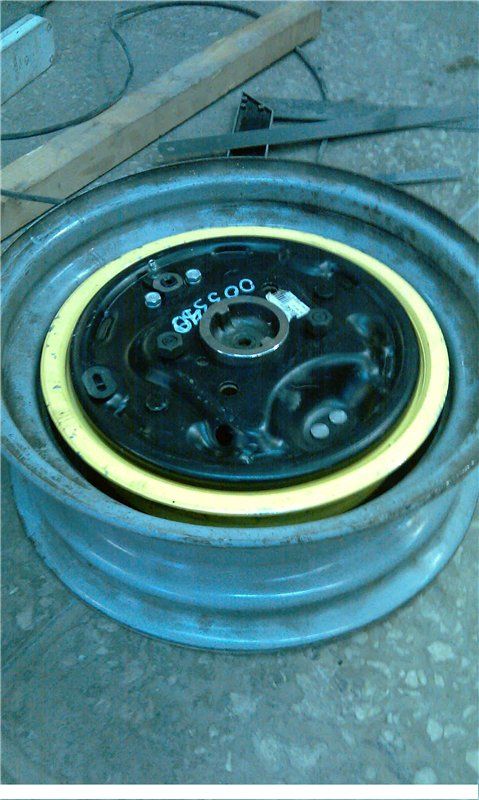

Тормозные диски от "Оки" прекрасно входят в тормозные барабаны от ВАЗ-2109.
Гусеничный снегоход «Бекас»

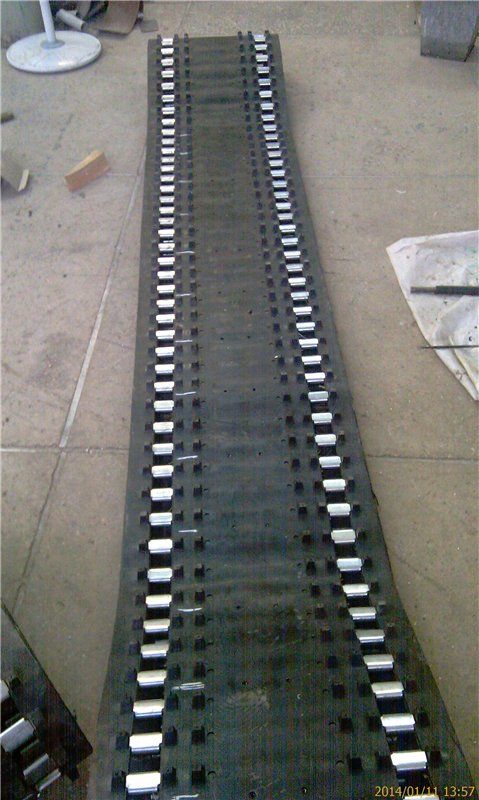

Приобретены гусеницы.
Гусеничный снегоход «Бекас»

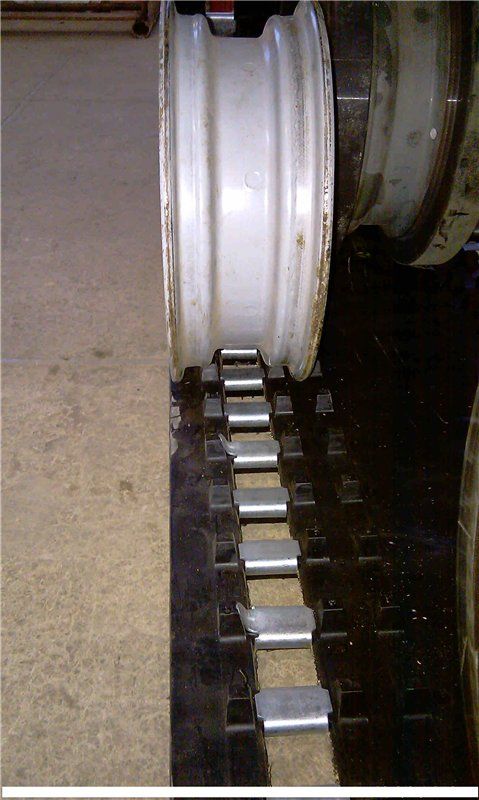

Гусеница на катке.
Гусеничный снегоход «Бекас»

Расположение ведущего колеса.
Гусеничный снегоход «Бекас»

Ведущее колесо.
Гусеничный снегоход «Бекас»

На коленвал установил храповик для заводки с рукоятки в аварийном случае.
Гусеничный снегоход «Бекас»

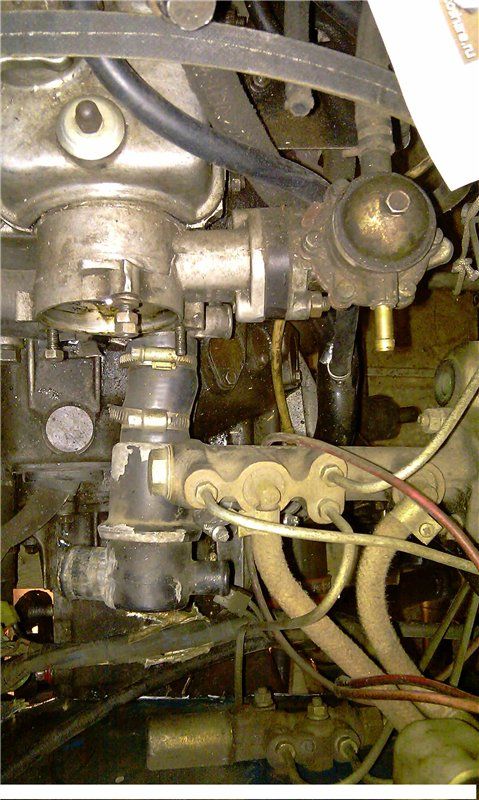

Главный тормозной цилиндр упирается в трамблер и термостат.
Гусеничный снегоход «Бекас»

Новый бензобак занял свое место.
Гусеничный снегоход «Бекас»

Новая заливная горловина от "Газели".
Гусеничный снегоход «Бекас»

Для центровки вала насоса и КПП применен вал центровочный.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Фильтры для масла заняли свое место.
Гусеничный снегоход «Бекас»

Место где они будут установлены.
Гусеничный снегоход «Бекас»

Вид сзади.
Гусеничный снегоход «Бекас»

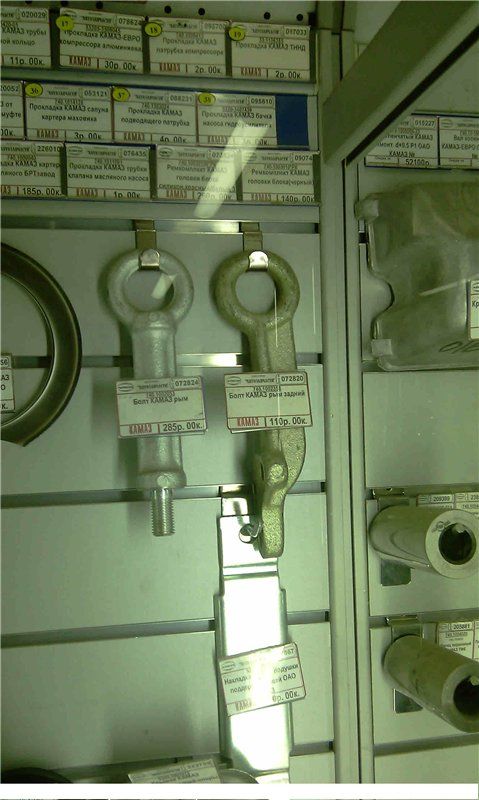

Такие серьги будут проушинами впереди для буксировки.
Гусеничный снегоход «Бекас»

Буксирные проушины установлены. Вид сверху.
Гусеничный снегоход «Бекас»

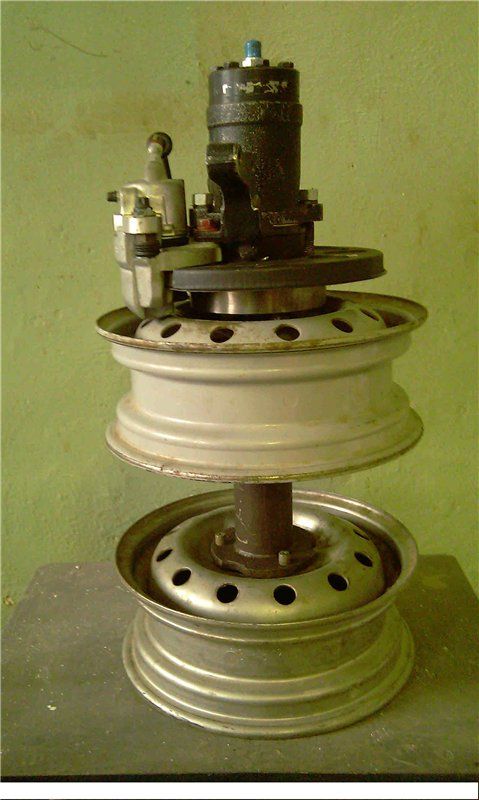

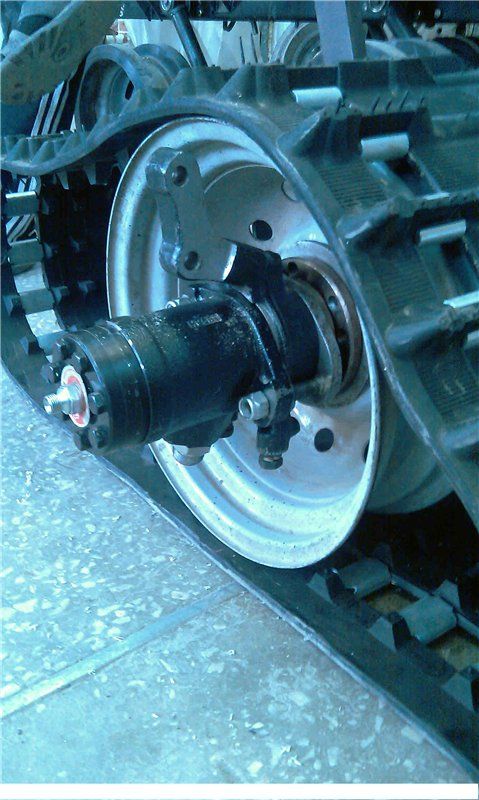

Ведущее колесо в сборе с гидроприводом.
Гусеничный снегоход «Бекас»

Гидрораспределители закреплены и гидрошланги (РВД) уложены.
Гусеничный снегоход «Бекас»

Изготовлен министенд для проверки гидропривода.
Гусеничный снегоход «Бекас»

Видео про испытательный стенд.

Установлен новый гидровакуумный усилитель на тормоза и расширительный бачок.
Гусеничный снегоход «Бекас»

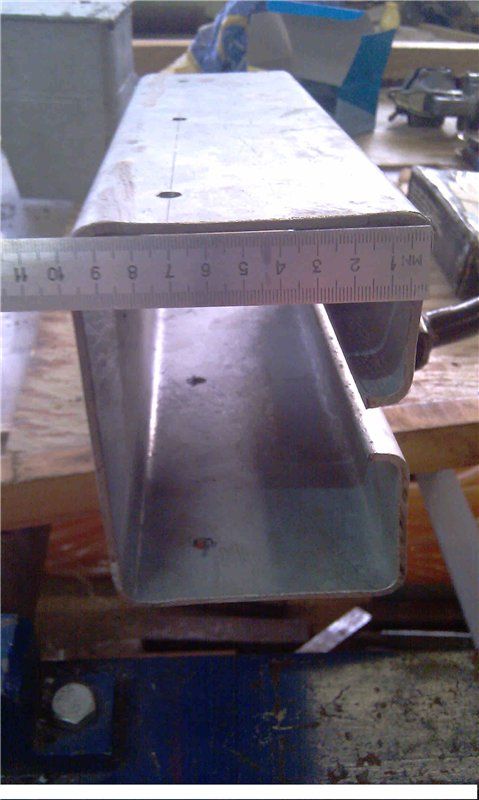

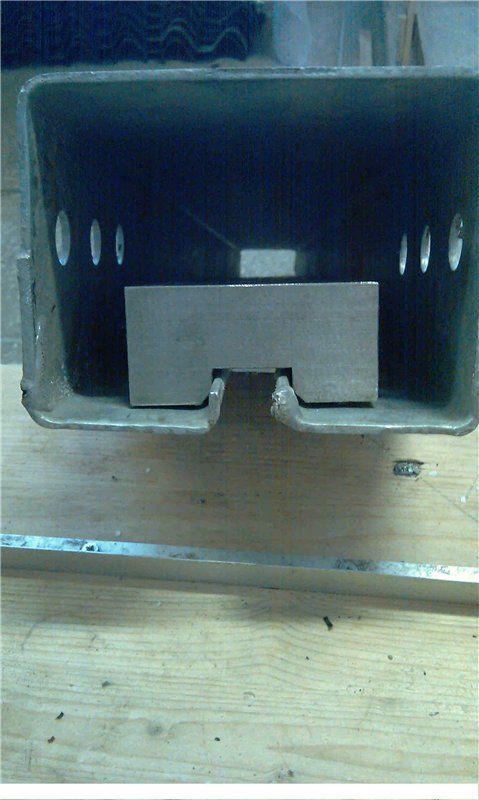

На основе этого профиля изготовим натяжное устройство.
Гусеничный снегоход «Бекас»

Натяжное устройство.
Гусеничный снегоход «Бекас»

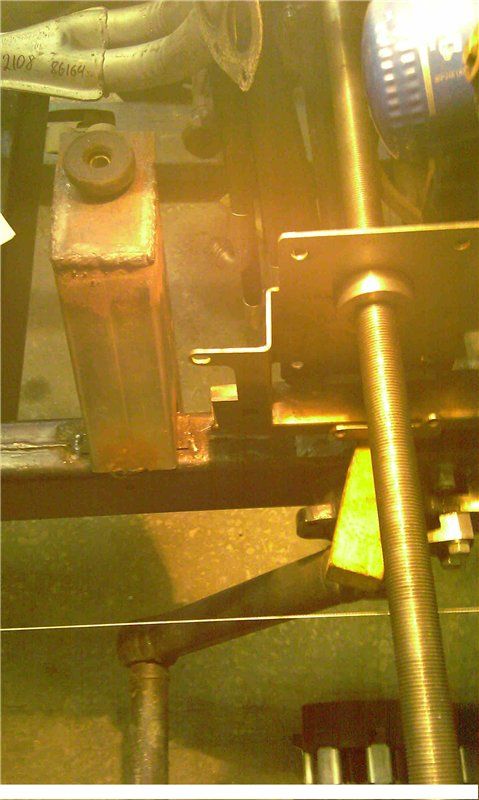

Кронштейн для крепления КПП (Коробки перемены передач).
Гусеничный снегоход «Бекас»

Радиатор от ВАЗ-2109 занял свое место.
Гусеничный снегоход «Бекас»

Вентилятор с диффузором оставлен от "Оки".
Гусеничный снегоход «Бекас»

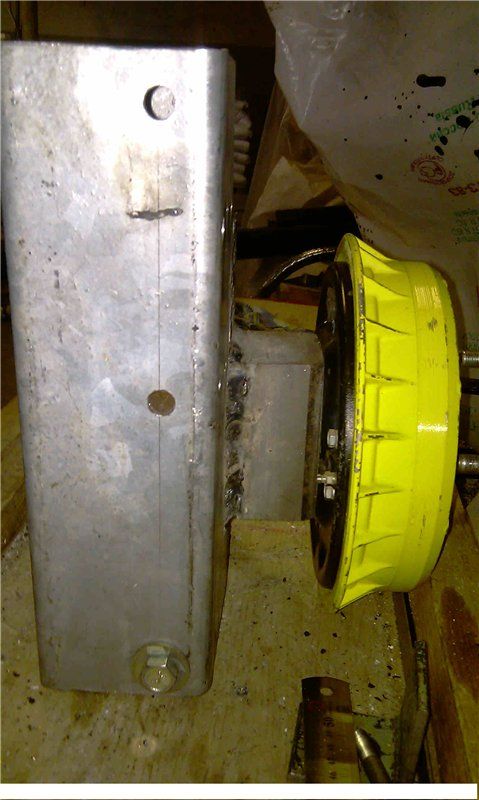

Кронштейн натяжного колеса.
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

Прижимная пластина на раме.
Гусеничный снегоход «Бекас»

Натяжитель собран и установлен на раме.
Гусеничный снегоход «Бекас»

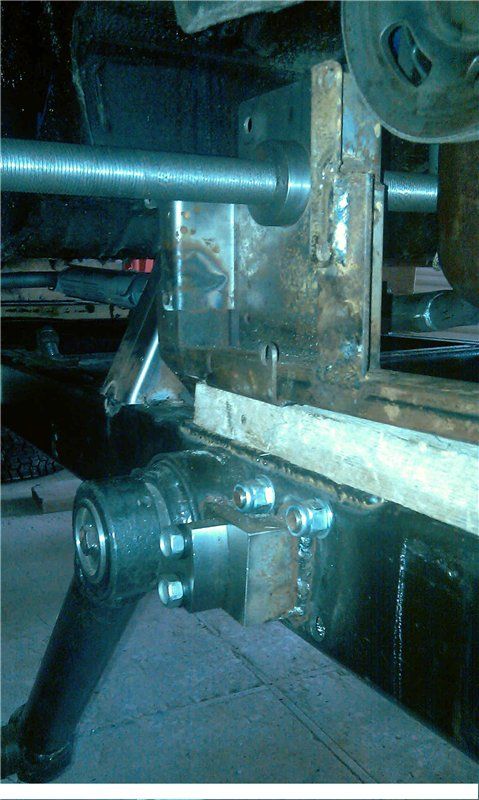

Механизм натяжения с кронштейном.
Гусеничный снегоход «Бекас»

Болты крепления пластины натяжителя.
Гусеничный снегоход «Бекас»

Двигатель от ВАЗ-2109 в кузове от "Оки".
Гусеничный снегоход «Бекас»

Новый вариант натяжителя изготовлен более компактный.
Гусеничный снегоход «Бекас»

Прокладка РВД и всех коммуникаций.
Гусеничный снегоход «Бекас»

В салоне исчез руль и появились новые дополнительные приборы.
Гусеничный снегоход «Бекас»

Деревянный профиль зуба на ведущей звездочке.
Гусеничный снегоход «Бекас»

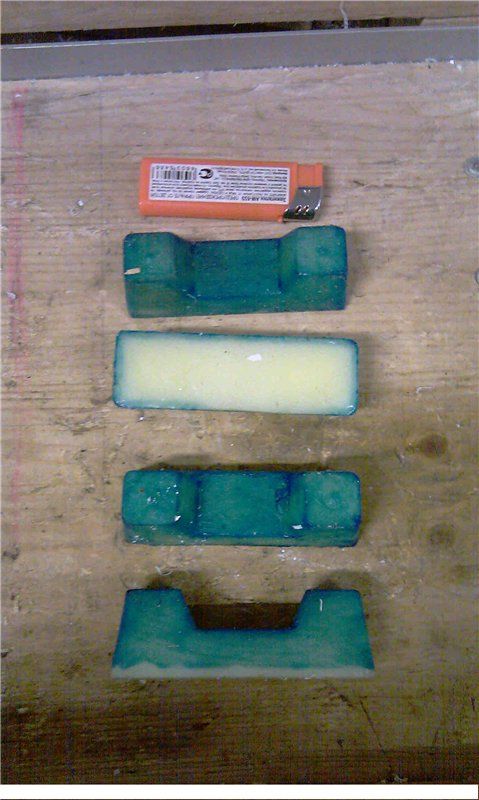

Зуб отлит.
Гусеничный снегоход «Бекас»

Надо всего 136 зубьев.
Гусеничный снегоход «Бекас»

Зубья крепятся к ведущему колесу с помощью болтов М12.
Гусеничный снегоход «Бекас»

Зуб на колесе.
Гусеничный снегоход «Бекас»

Колесо собрано.
Гусеничный снегоход «Бекас»

Монтаж гидронасоса.
Гусеничный снегоход «Бекас»

Вал привода гидронасоса от КПП к насосу с центровкой.
Гусеничный снегоход «Бекас»

Установлен глушитель .
Гусеничный снегоход «Бекас»

Гусеничный снегоход «Бекас»

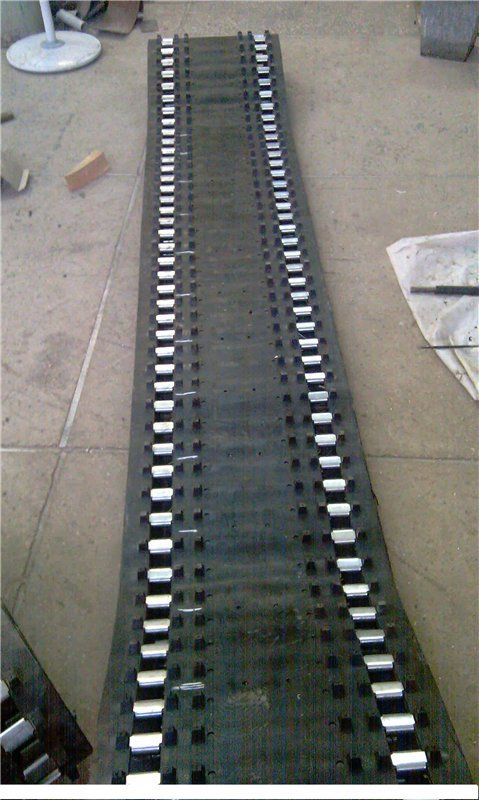

Купленные гусеницы до модернизации.
Гусеничный снегоход «Бекас»

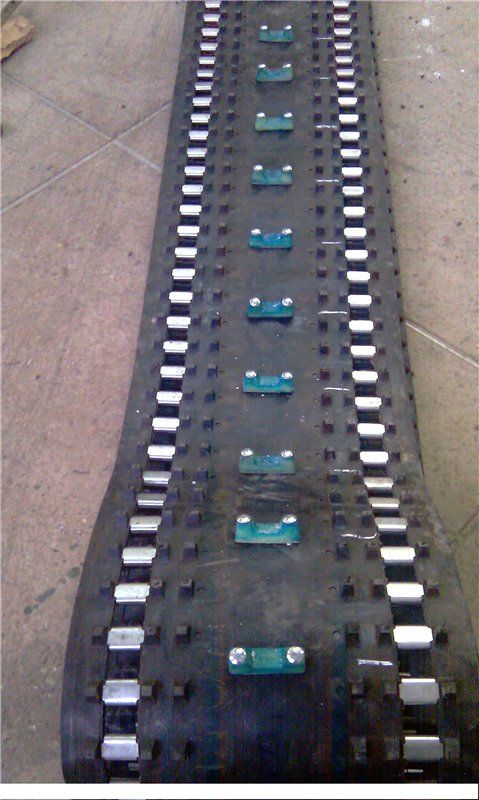

После модернизации. Установлены направляющие клыки против схода гусениц во время езды и поворотов.
Гусеничный снегоход «Бекас»

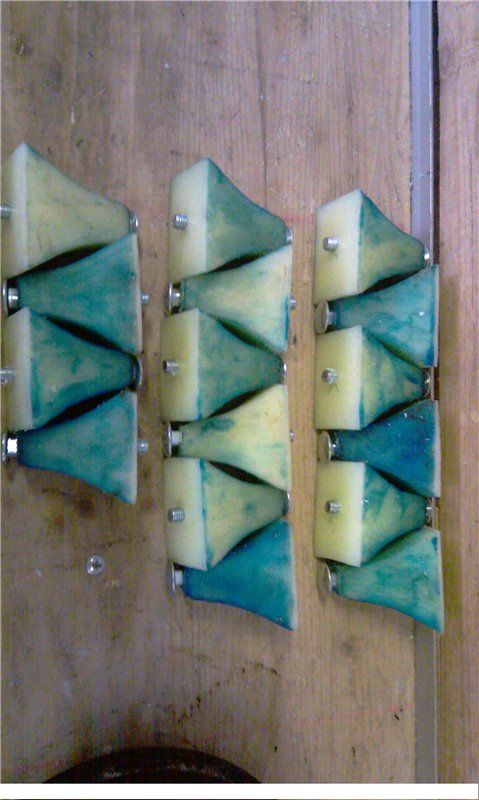

Отлитые направляющие.
Гусеничный снегоход «Бекас»

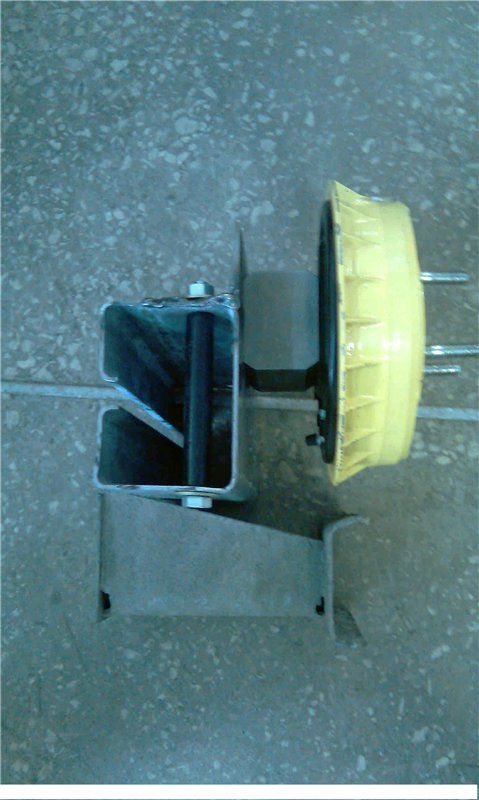

Опорный каток и направляющие.
Гусеничный снегоход «Бекас»

Момент сборки снегохода.
Гусеничный снегоход «Бекас»

Снегоход "Бекас" собран.
Гусеничный снегоход «Бекас»

Автосамоделка готова к испытаниям.
Гусеничный снегоход «Бекас»

Клиренс получился хороший .
Гусеничный снегоход «Бекас»

Следы от разворотов на бетонном полу.
Гусеничный снегоход «Бекас»

Обкатка. Развороты на месте. Видео


Переезд через бревно .

Все видео про снегоход "Бекас".
