Двигатель Стирлинга своими руками

Двигатель Стирлинга своими руками

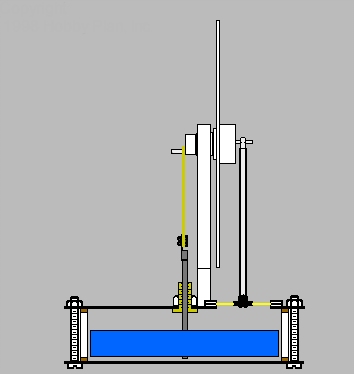

Двигатель Стирлинга - это такой двигатель, который может работать от тепловой энергии. При этом источник тепла абсолютно не важен. Главное, чтобы существовала разница температур, в таком случае этот двигатель будет работать. Автор придумал, как можно сделать модель такого двигателя из банки от «Кока-колы».
Двигатель Стирлинга своими руками

Материалы и инструменты
- один воздушный шарик;
- 3 банки от колы;
- электрические клеммы, пять штук (на 5А);
- ниппели для крепления велосипедных спиц (2 штуки);
- металлическая вата;
- кусок стальной проволоки длиной 30 см и сечением 1 мм;
- кусок толстой проволоки из стали или меди диаметром от 1.6 до 2 мм;
- штырь из дерева диаметром 20 мм (длина 1 см);
- крышка от бутылки (пластиковая);
- электропроводка (30 см);
- суперклей;
- вулканизированная резина (порядка 2 квадратных сантиметров);
- рыболовная леска (длина порядка 30 см);
- пару грузил для балансировки (к примеру, никелевые);
- CD-диски (3 штуки);
- канцелярские кнопки;
- еще одна жестяная банка для изготовления топки;
- теплоустойчивый силикон и консервная банка для создания водяного охлаждения.

Двигатель Стирлинга своими руками

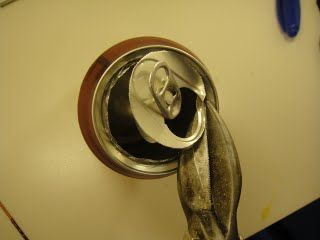

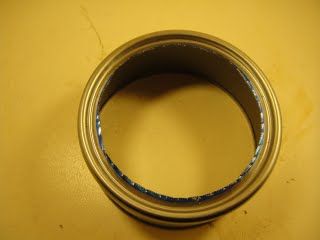

Шаг первый. Подготовка банок
В первую очередь нужно взять две банки и отрезать у них верхушки. Если верхушки будут вырезаться ножницами, образовавшиеся зазубрины нужно будет сточить с помощью напильника.
Далее нужно вырезать дно банки. Это можно делать при помощи ножа.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

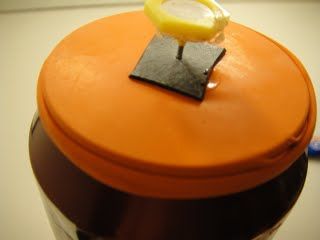

Шаг второй. Создание диафрагмы
В качестве диафрагмы автор использовал воздушный шарик, который был усилен вулканизированной резиной. Шарик нужно разрезать и натянуть на банку, как указано на картинке. Затем на центр диафрагмы приклеивается кусок вулканизированной резины. После застывания клея по центру диафрагмы пробивается отверстие для установки проволоки. Проще всего это сделать при помощи канцелярской кнопки, которую можно оставить в отверстии до момента сборки.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

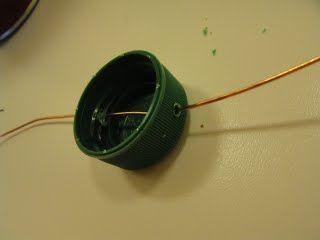

Шаг третий. Резка и создание отверстий в крышке
В стенках крышки нужно просверлить два отверстия по 2 мм, они нужны для установки поворотной оси рычагов. Еще одно отверстие нужно просверлить в донышке крышки, через него будет проходить проволока, которая будет связана с вытеснителем.

На заключительном этапе крышку нужно обрезать так, как указано на картинке. Это делается для того, чтобы проволока вытеснителя не цепляла за края крышки. Для таких работ подходят хозяйственные ножницы.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

Шаг четвертый. Сверлим
В банке нужно просверлить два отверстия для подшипников. В данном случае это было сделано сверлом 3.5 мм.
Двигатель Стирлинга своими руками

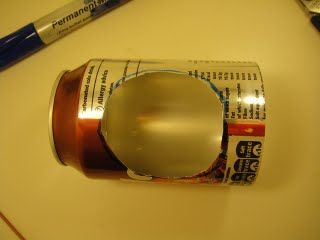

Шаг пятый. Создание смотрового окна
В корпусе двигателя нужно вырезать смотровое окно. Теперь можно будет наблюдать, как функционируют все узлы устройства.
Двигатель Стирлинга своими руками

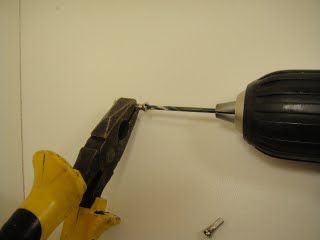

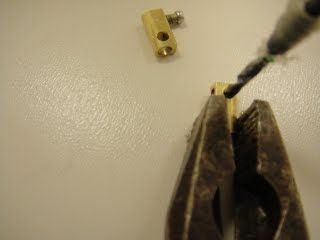

Шаг шестой. Доработка клемм
Нужно взять клеммы и удалить с них пластиковую изоляцию. Затем берется дрель, и делаются сквозные отверстия на краях клемм. Всего нужно просверлить 3 клеммы, при этом две должно остаться не просверленных.
Двигатель Стирлинга своими руками

Шаг седьмой. Создание рычагов
В качестве материала для создания рычагов используется медная проволока, диаметр которой составляет 1.88 мм. Как именно гнуть спицы, показано на картинках. Можно использовать и стальную проволоку, просто с медной приятнее работать.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

Шаг восьмой. Создание подшипников
Чтобы изготовить подшипники понадобятся два велосипедных ниппеля. Диаметр отверстий нужно проверить. Автор просверлил их насквозь при помощи сверла на 2 мм.
Двигатель Стирлинга своими руками

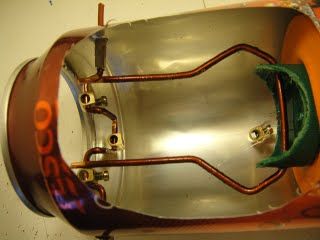

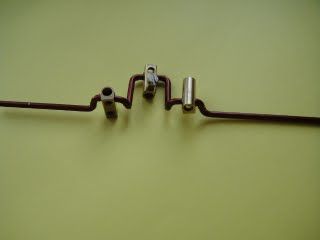

Шаг девятый. Установка рычагов и подшипников
Рычаги можно установить прямо через смотровое окно. Один конец проволоки должен быть длинным, на нем будет находиться маховое колесо. Подшипники должны плотно сесть на свои места. Если будет присутствовать люфт, их можно приклеить.
Двигатель Стирлинга своими руками

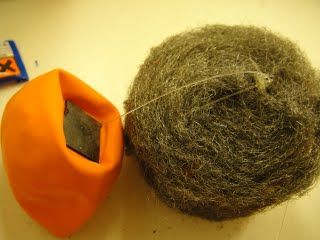

Шаг десятый. Создаем вытеснитель
Вытеснитель изготавливается из стальной ваты ля полировки. Для создания вытеснителя берется стальная проволока, на ней изготавливается крючок, а затем на проволоку наматывается нужно количество ваты. Вытеснитель должен быть таким по размеру, чтобы он свободно перемещался в банке. Общая высота вытеснителя не должна быть более 5 см.

В итоге на одной стороне ваты нужно образовать спираль из проволоки, чтобы она не вылезла из ваты, а на другой стороне из проволоки делается петля. Далее к этой петле привязывается леска, которая впоследствии протягивается через центр диафрагмы. Вулканизированная резина должна находиться в середине емкости.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

Шаг 11. Создание резервуара под давлением

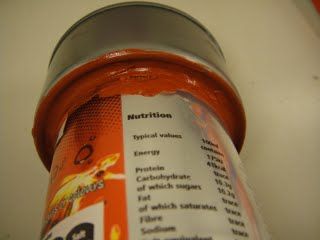

Нужно вырезать дно банки таким образом, чтобы осталось примерно 2.5 см от ее основания. Вытеснитель вместе с диафрагмой нужно поместить в резервуар. После этого весь этот механизм устанавливается в конец банки. Диафрагму нужно немного натянуть, чтобы она не провисала.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

Затем нужно взять клемму, которая не была просверлена и протянуть через нее леску. Узелок нужно приклеить так, чтобы он не двигался. Проволоку нужно хорошо смазать маслом и при этом убедится, что вытеснитель без труда тянет за собой леску
Шаг 12. Создание толкательных тяг
Толкательные тяги соединяют диафрагму и рычаги. Это делается с куска медной проволоки длиной 15 см.
Двигатель Стирлинга своими руками

Двигатель Стирлинга своими руками

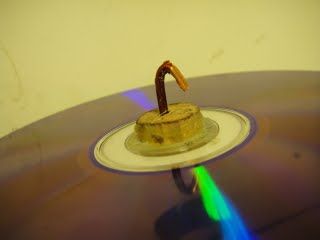

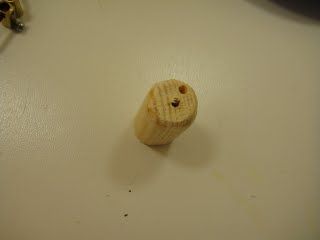

Шаг 13. Создание и установка маховика
Для создания маховика используется 3 старых СД-диска. В качестве центральной части используется деревянный стержень. После установки маховика, стержень коленчатого вала загибается, так маховик уже не спадет.

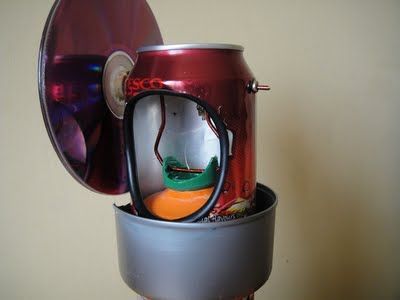

На заключительном этапе весь механизм собирается воедино.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками

Двигатель Стирлинга своими руками

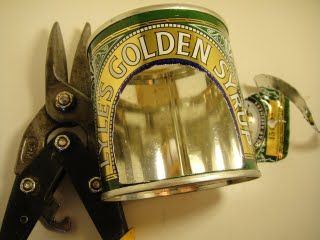

Шаг 14. Создание топки
Для создания топки используется жестяная банка. В ней нужно вырезать смотровое окно, через него же будет ставиться и поджигаться свеча. Чтобы сгладить острые края, автор придумал для арки окантовку от электрического кабеля.
Двигатель Стирлинга своими руками

После этого можно приступать к тестированию двигателя. Он ставится на топку, а в топке зажигается свеча. Если все собрано правильно, маховик начнет вращаться. Если же двигатель не заработал, расстраиваться не стоит, нужно искать проблему. Во-первых, нужно все хорошенько смазать. А во-вторых, нужно посмотреть, все ли герметично.

Чтобы повысить КПД двигателя, можно добавить кожух водяного охлаждения.
Двигатель Стирлинга своими руками
Двигатель Стирлинга своими руками
