USB-подсветка для клавиатуры

USB-подсветка для клавиатуры

В этом материале представляем вашему вниманию обзор интереснейшей идеи по изготовлению USB-подсветки для клавиатуры ноутбука.

Предлагаем начать с просмотра авторского видео



Нам понадобится:
- клеевой пистолет;
- паяльник;
- USB-штекер;
- крышка от пластиковой бутылки;
- тестер;
- светодиод;
- резистор на 100 Ом.

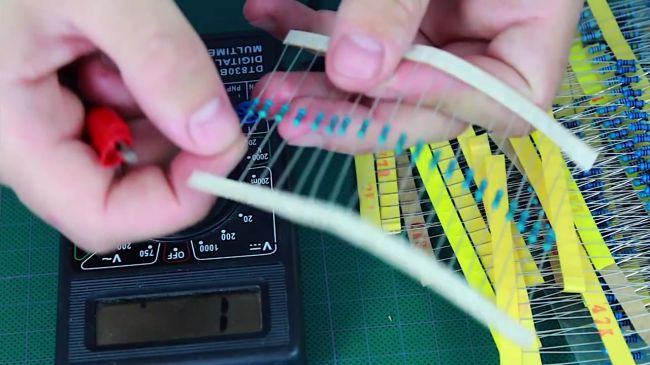

Первым делом берем тестер и определяем какой именно резистор подходит нам для изготовления подсветки.
USB-подсветка для клавиатуры

Берем USB-штекер. Первый и четвертый контакт штекера – это плюсовой и минусовой. Второй и третий контакты предназначены для передачи данных. Приступим к сборке.
USB-подсветка для клавиатуры

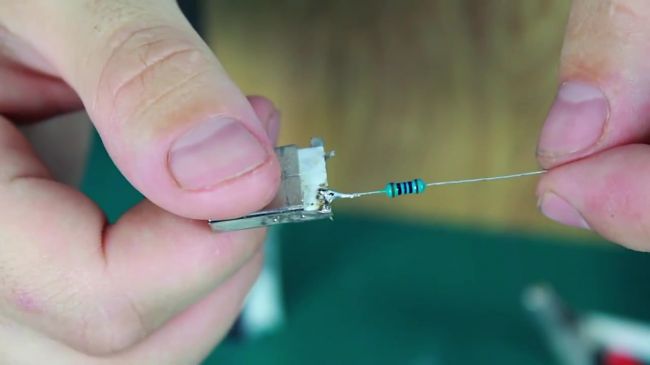

Припаиваем резистор к минусовому контакту. Полярность резистора в этом случае значения не имеет.
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры

Перейдем к светодиоду. Плюс светодиода называется анод, а минусовой – катод. На новых светодиодах ножка анода длиннее ножки катода. Если же вы используете светодиод, который ранее использован, то полярность можно отличить по спиленной юбочке или кроватке кристалла, которая находится на катоде.
USB-подсветка для клавиатуры

Припаиваем минус светодиода к резистору.
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры

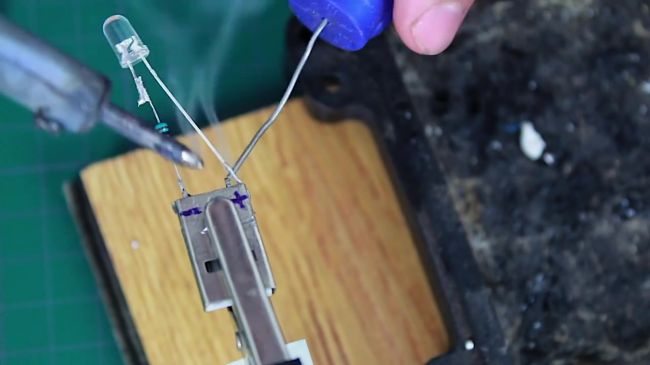

Плюсовую ножку светодиода припаиваем к плюсовому контакту USB-штекера.
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры

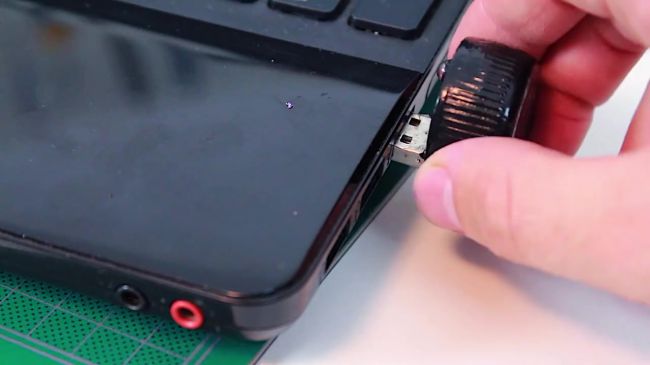

Вставляем штекер в разъем и проверяем сборку на работоспособность.
USB-подсветка для клавиатуры

Ставим метку на штекере, сгибаем резистор и светодиод в нужно положение, наполняем крышку от пластиковой бутылки термоклеем и погружаем резистор со светодиодной лампочкой и штекером до метки.
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры

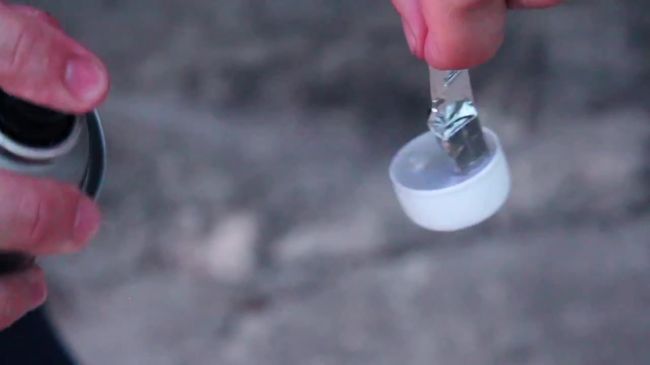

Сама подсветка готова. При желании можно покрасить ее аэрозольной краской.
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры
USB-подсветка для клавиатуры
