Гусеничный вездеход «Лунтик»

Гусеничный вездеход для рыбалки "Лунтик", автор Александр Юдин из Александровска Пермского края.
Гусеничный вездеход «Лунтик»

Александр Юдин на форуме сайта "Луноходов.Нет" зарегистрирован под ником "aleks727". Постройка вездехода и усовершенствование его в последующем
занимает много времени автосамодельщика. Первоначальная задумка автора была весьма скромная и хотел он просто ездить летом на рыбалку в своем вездеходе.
Видео про "Лунтика".


Тактико-технические характеристики будущего вездехода.
Двигатель от ВАЗ вместе с коробкой перемены передач от ВАЗ-2106, 4 ступенчатая.
Понижающий редуктор- редуктор от пускового двигателя трактора Т-130.
Поворот дифференциальный.
Тормоза барабанные от классики.
Опорные колеса от "Нивы" R16/
Ступицы для колес- передние от классики.
Гусеница собрана на транспортерной ленте.

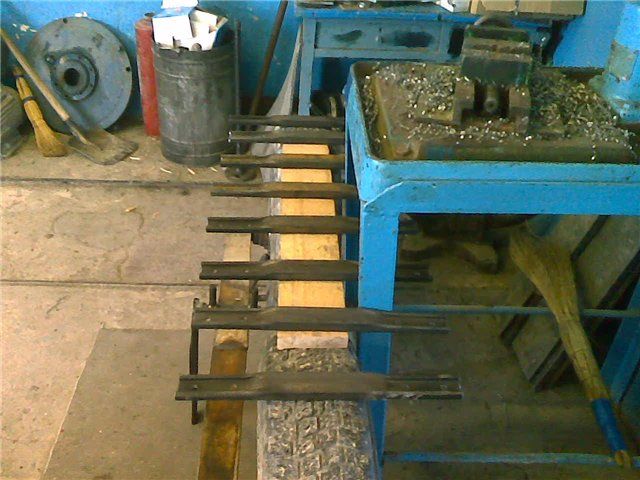

Траки для гусеницы.

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

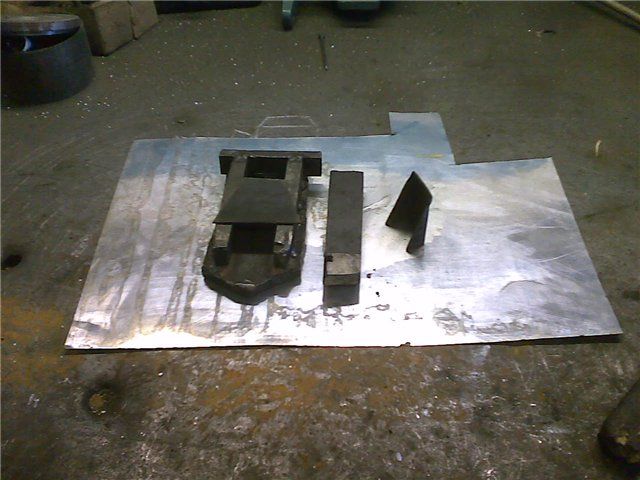

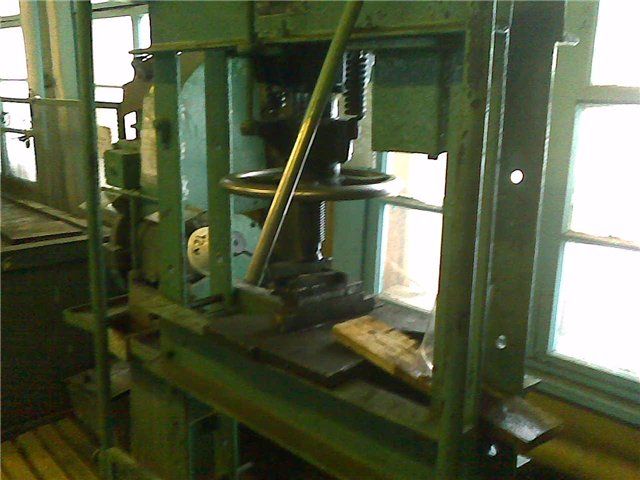

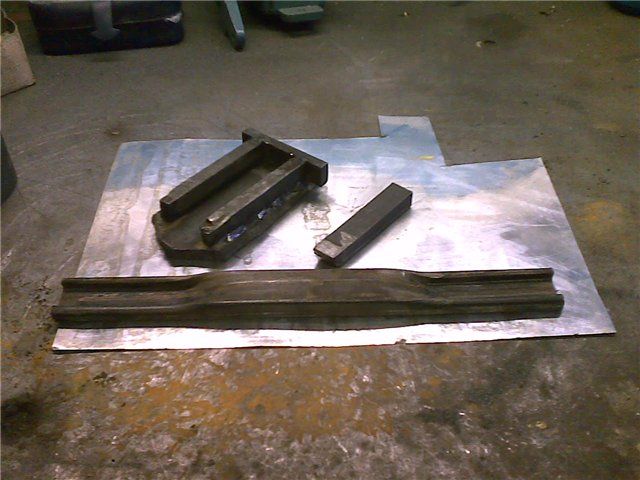

Пресс для изготовления траков.
Гусеничный вездеход «Лунтик»

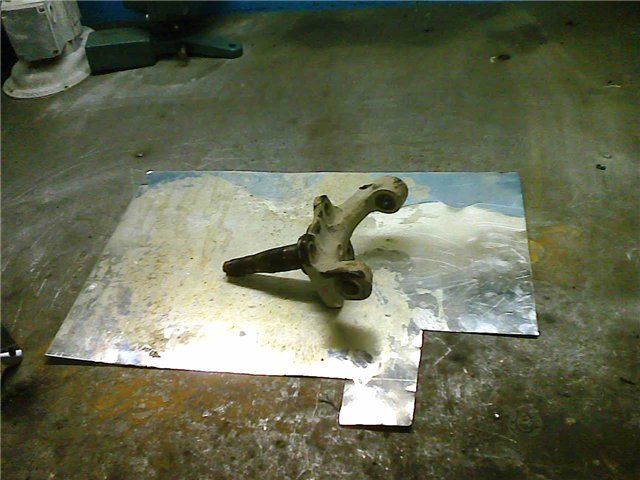

Передняя ступица от классики.
Гусеничный вездеход «Лунтик»

Доработанная ступица для вездехода.
Гусеничный вездеход «Лунтик»

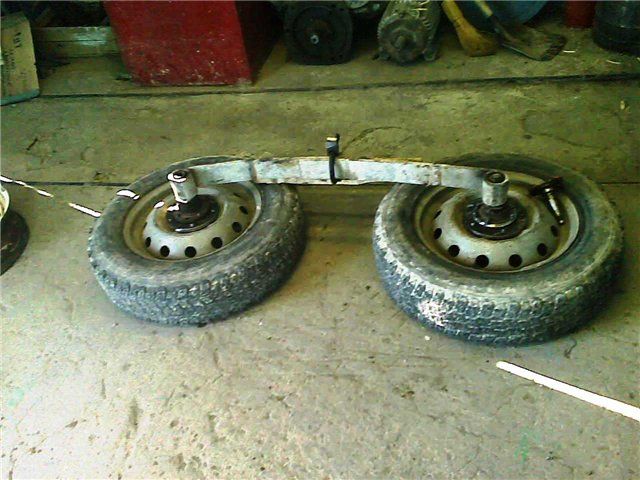

Попытка построить балансир из рессоры "Зила-Бычка".
Гусеничный вездеход «Лунтик»

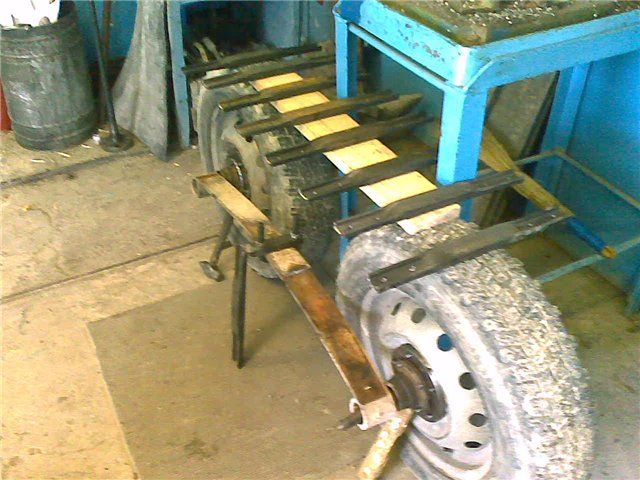

Примерно так будет выглядеть ходовая часть "Лунтика".
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

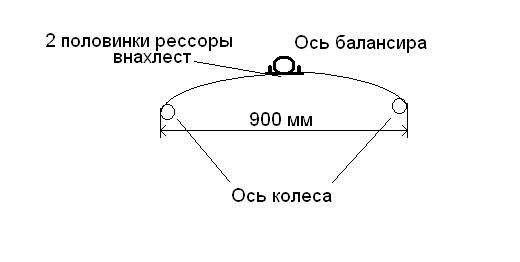

Схема крепления балансира. Толщина рессоры 10 мм, между колесами 900 мм.
Гусеничный вездеход «Лунтик»

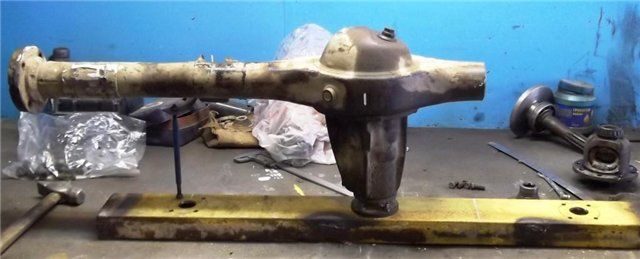

Схема переделки заднего моста "Нивы" для использования как ведущий мост вездехода.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Корпус главной передачи редуктора моста распилен.
Гусеничный вездеход «Лунтик»

Установка подшипника.
Гусеничный вездеход «Лунтик»

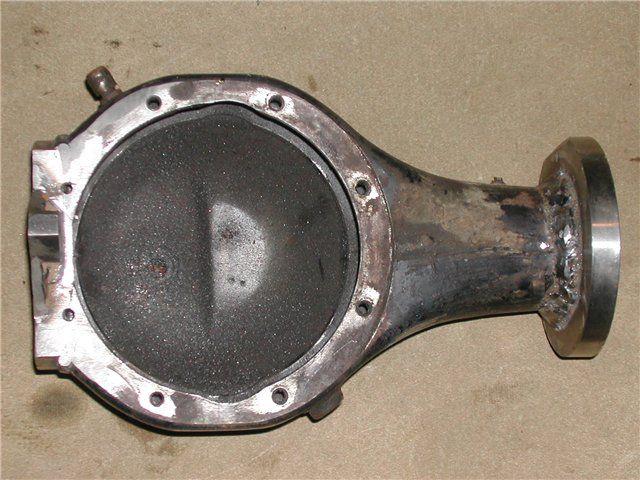

Приварены пластины к корпусу редуктора.
Гусеничный вездеход «Лунтик»

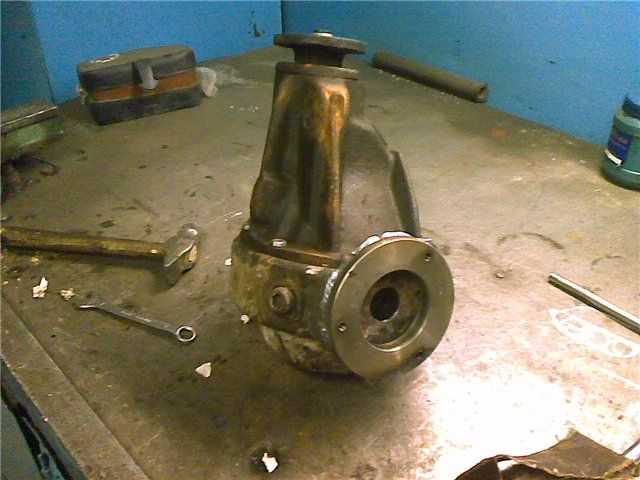

К пластинам приварены фланцы для подшипников, подшипники остались родные от "Нивы", варил полуавтоматом "Циклон-200".
Гусеничный вездеход «Лунтик»

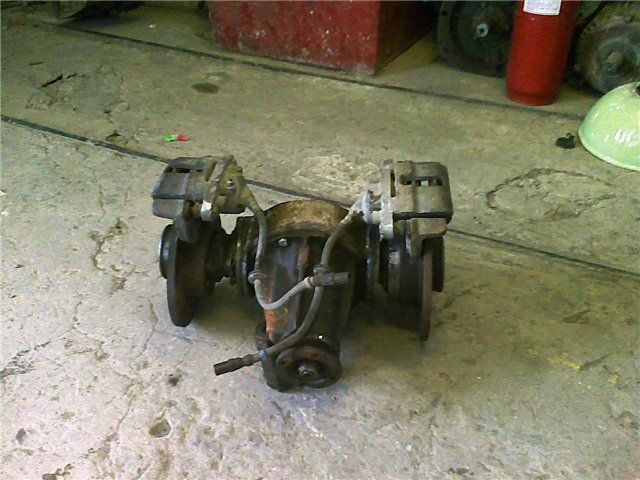

Тормоза будут дисковые на полуосях. Полуоси в сборе с редуктором.
Гусеничный вездеход «Лунтик»

Первый трак сварен для пробы.
Гусеничный вездеход «Лунтик»

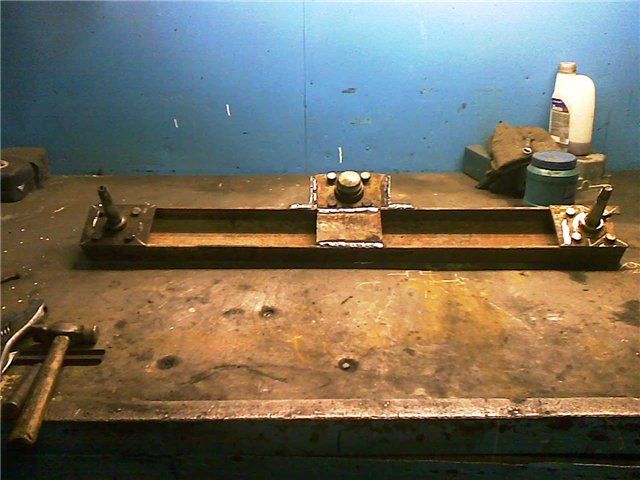

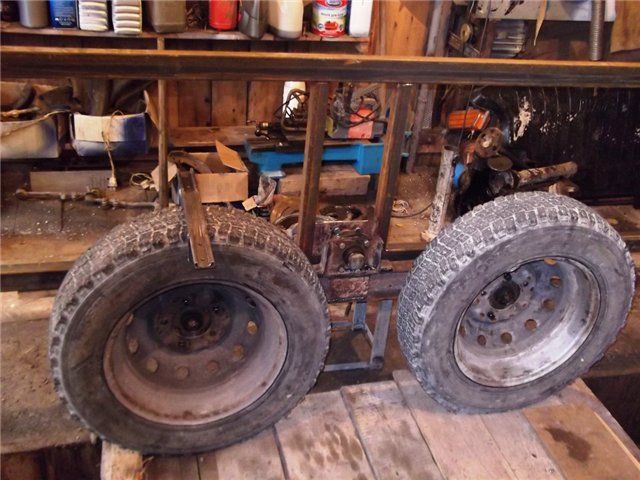

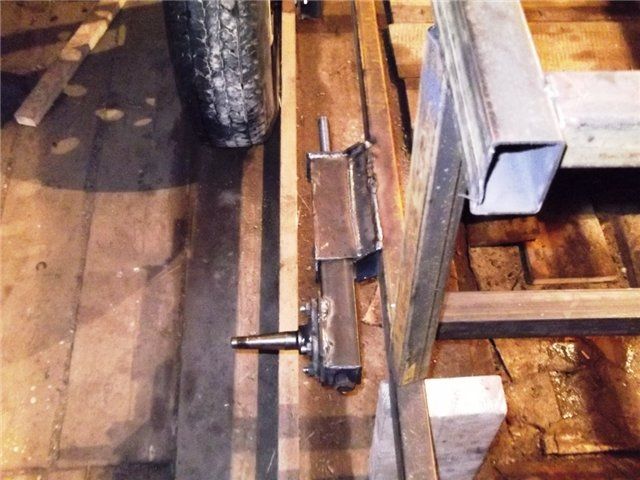

Сварен новый балансир с использованием ступицы от ВАЗ-2101.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

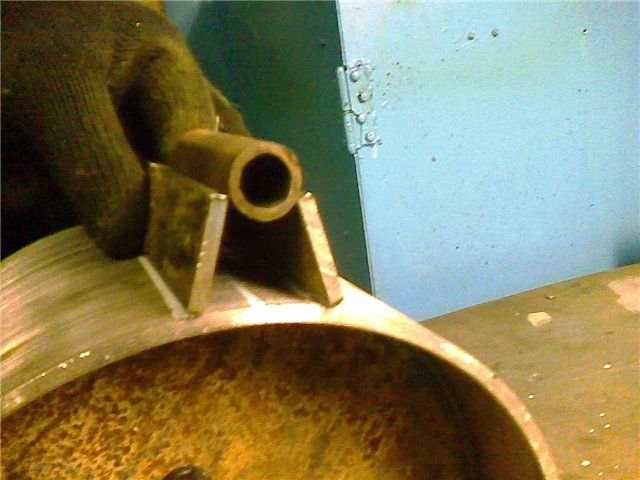

Изготовление зубьев для ведущей звездочки, первый вариант.
Гусеничный вездеход «Лунтик»

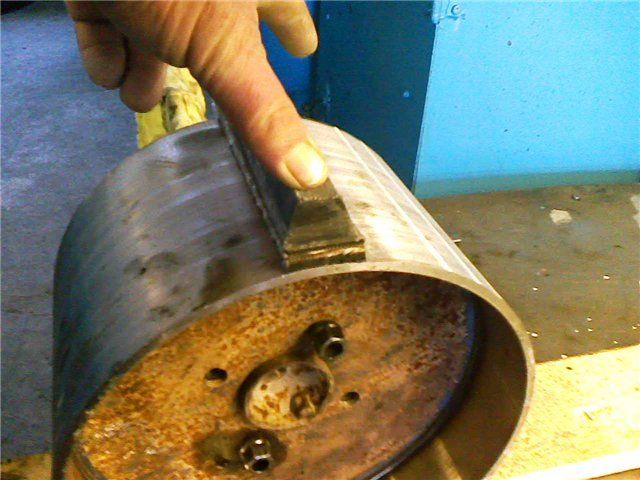

Изготовление зубьев звезды из набора транспортерной ленты. Колесо обернуто транспортерной лентой толщиной 10 мм. 8 зубьев на звезде, ширина зуба 170 мм, закреплены тремя болтами М12, шаг гусеницы-85 мм.
Гусеничный вездеход «Лунтик»

Основание ведущей звезды.
Гусеничный вездеход «Лунтик»

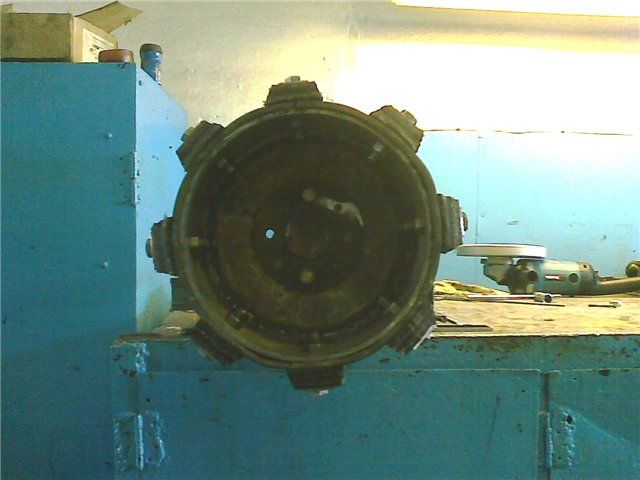

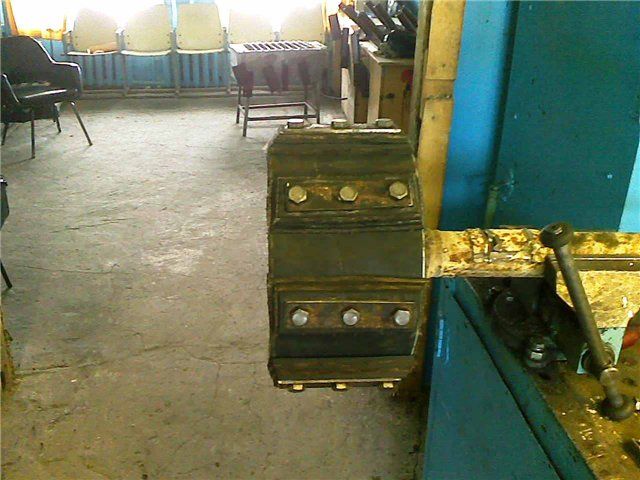

Звезда собрана.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

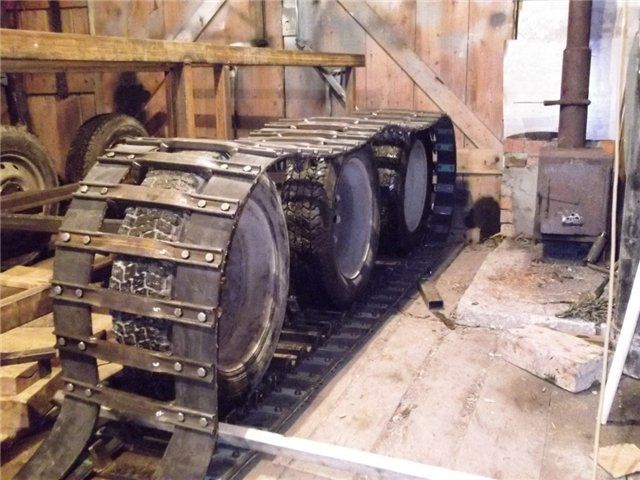

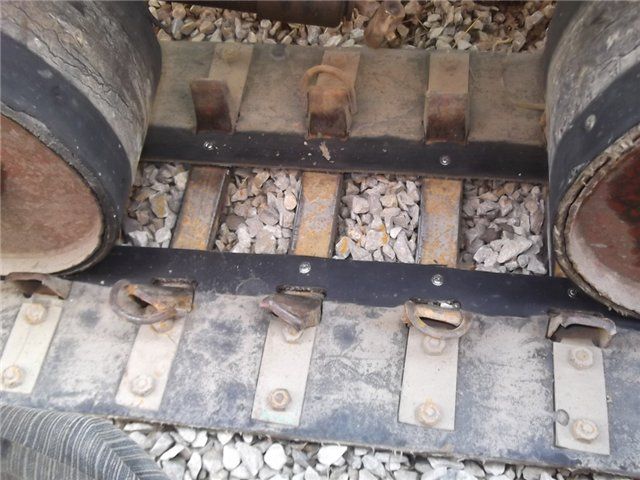

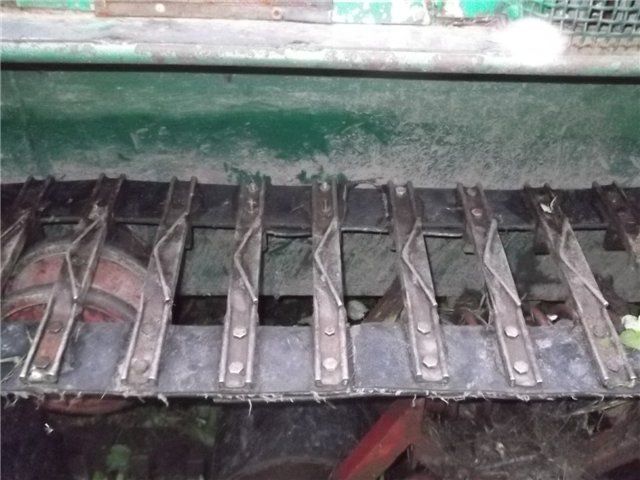

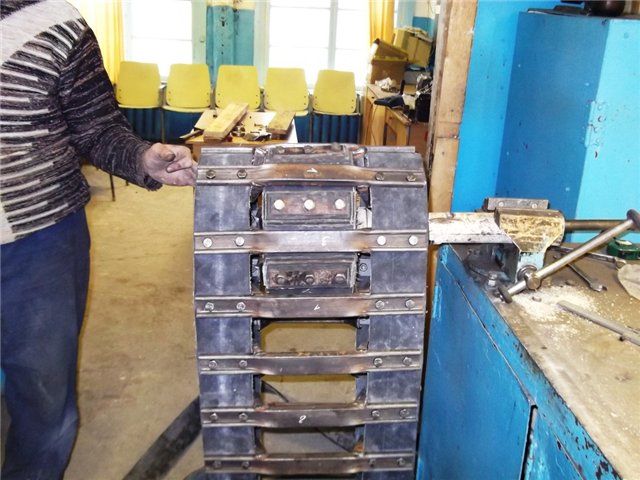

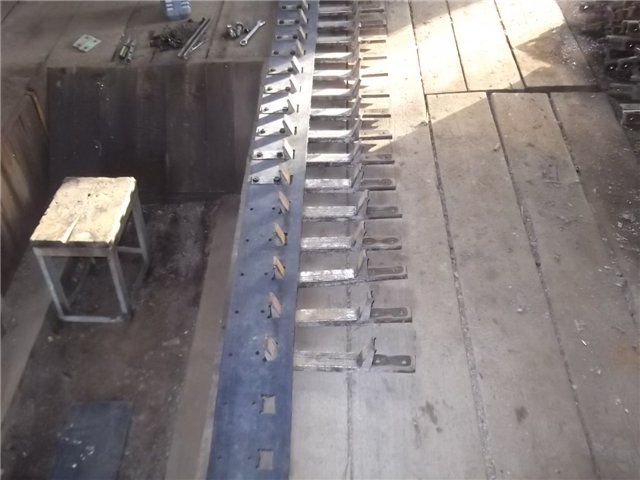

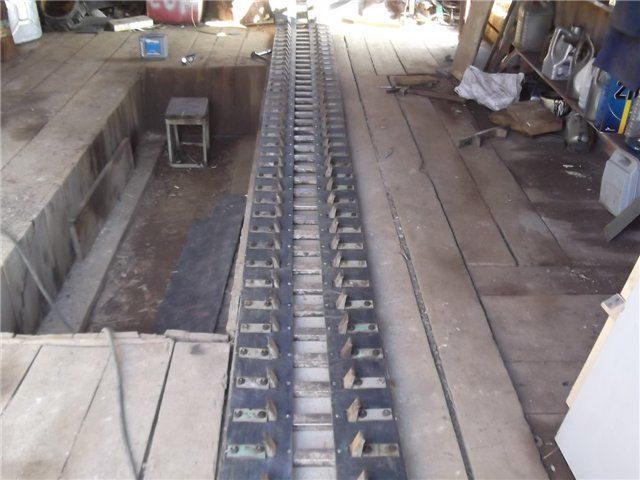

Готовый кусок гусеницы.
Гусеничный вездеход «Лунтик»

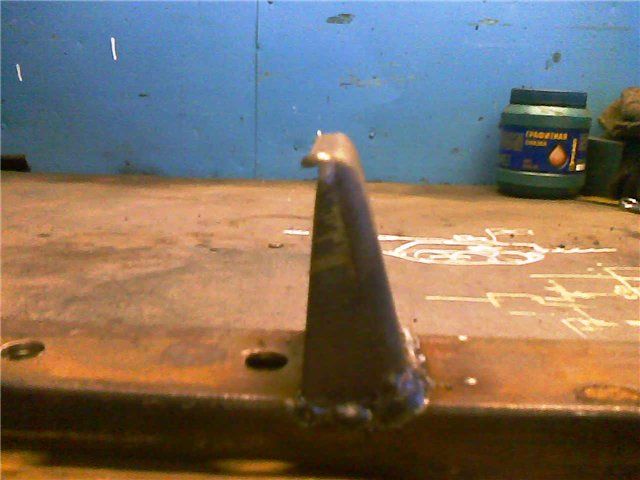

Зубья для второй ведущей звездочки.
Гусеничный вездеход «Лунтик»

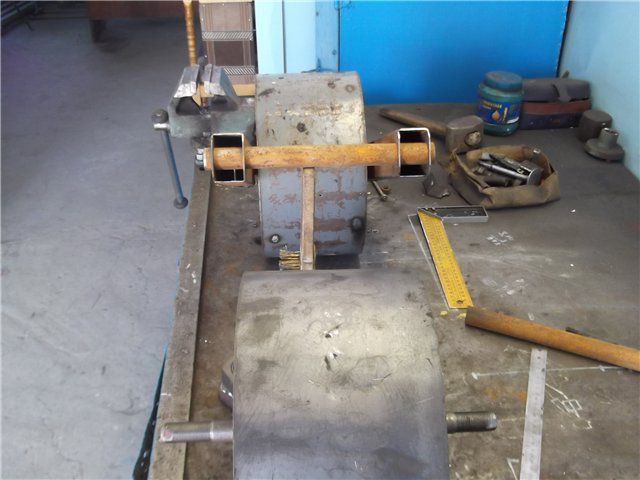

Приспособление для сверления отверстий в транспортерной ленте.
Гусеничный вездеход «Лунтик»

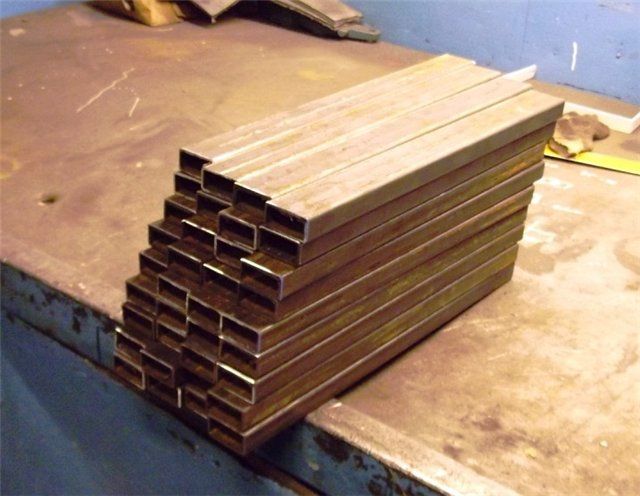

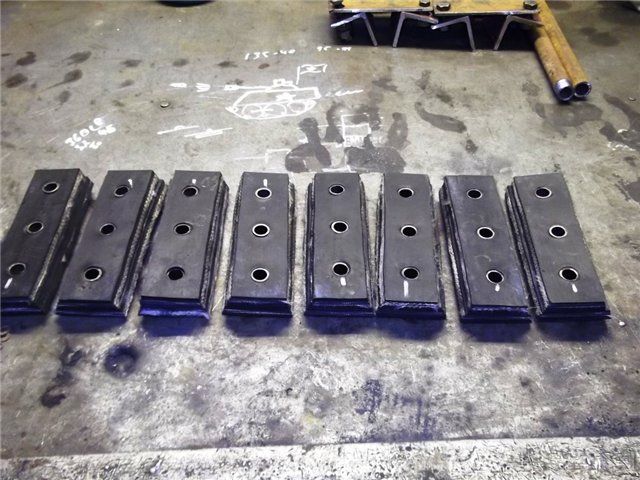

Заготовки для траков.
Гусеничный вездеход «Лунтик»

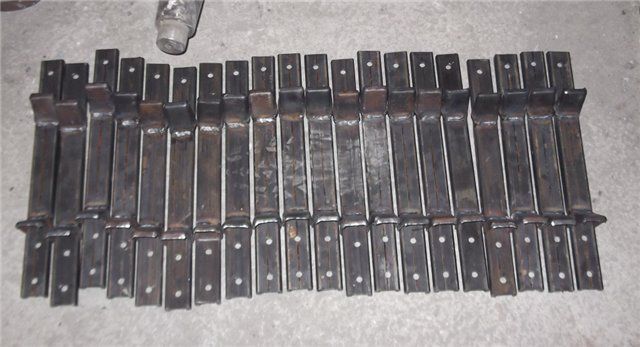

Траки для гусениц.
Гусеничный вездеход «Лунтик»

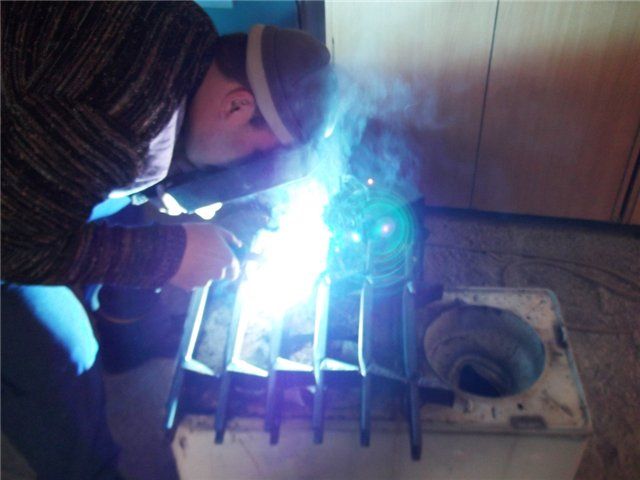

Сварка траков полуавтоматом в среде аргона.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Изготовление ограничителей.
Гусеничный вездеход «Лунтик»

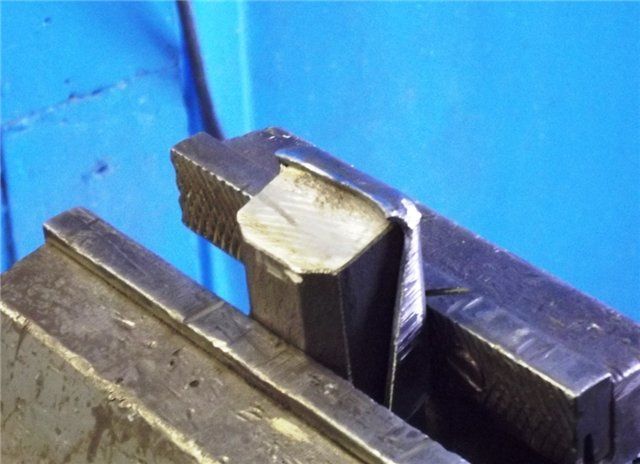

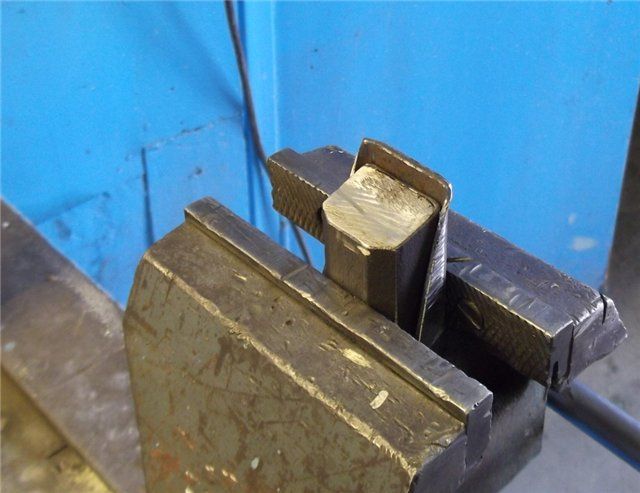

Торцы загнуты.
Гусеничный вездеход «Лунтик»

Примерка гусеницы на звезду.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеница на натяжном колесе.
Гусеничный вездеход «Лунтик»

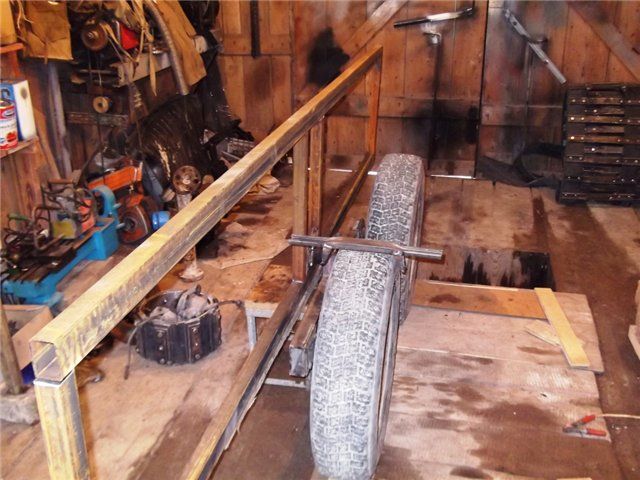

Опорные колеса на балансире из швеллера №10 (полки-8 мм, дно-5мм). Длина-1020 мм, расстояние между центрами колес 900 мм. Колеса R16, ось балансира-передняя ступица от ВАЗ-2101.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

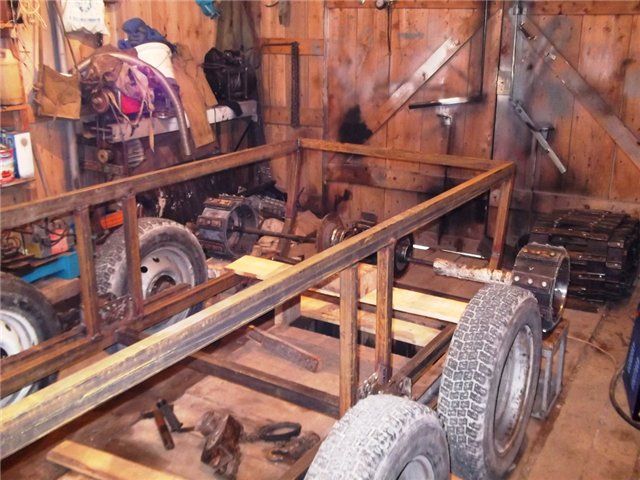

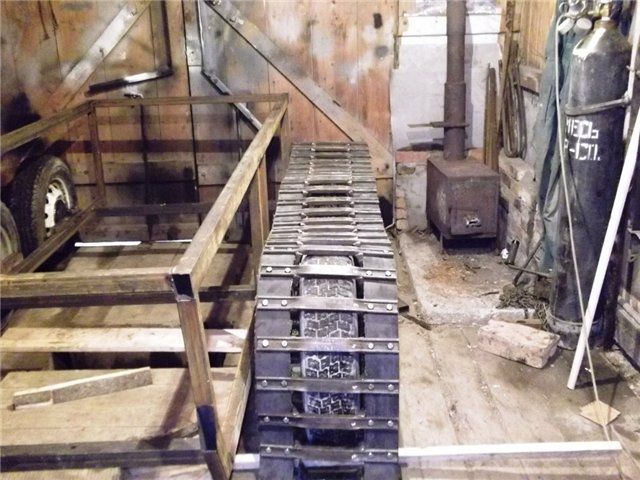

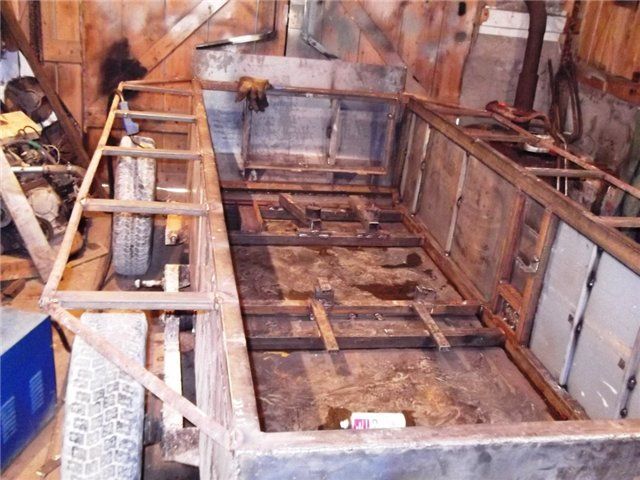

Корпус лодки сваривается из профиля.
Гусеничный вездеход «Лунтик»

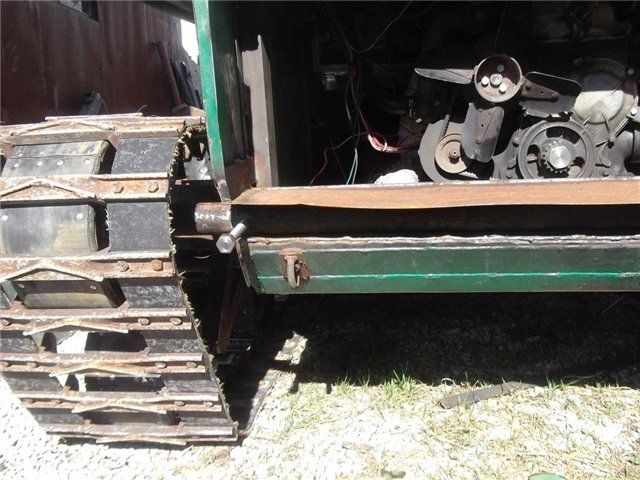

Механизм натяжения гусеницы.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Установлено натяжное колесо и одета гусеница.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

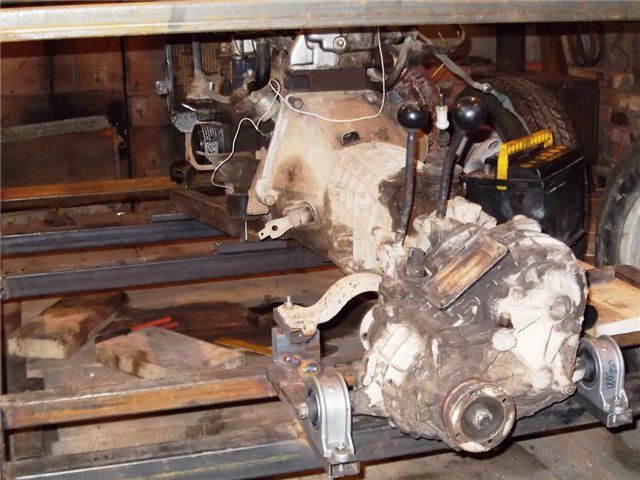

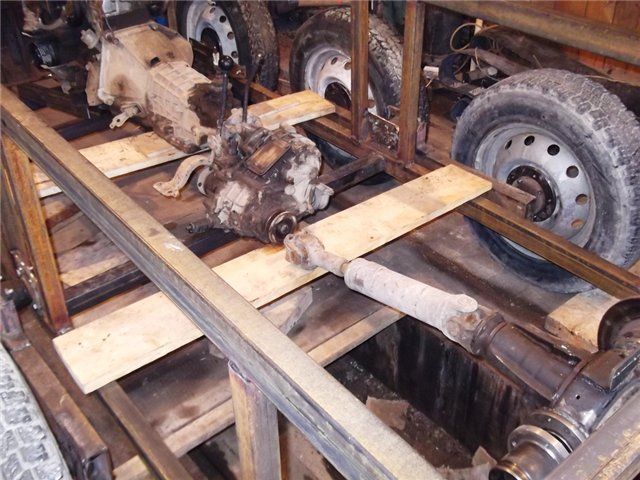

Прикидка для установки двигателя и раздатки от "Нивы", вала карданного и ведущего моста.
Гусеничный вездеход «Лунтик»

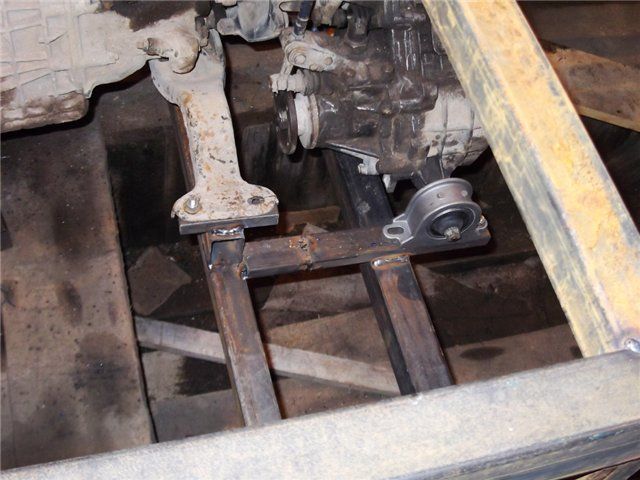

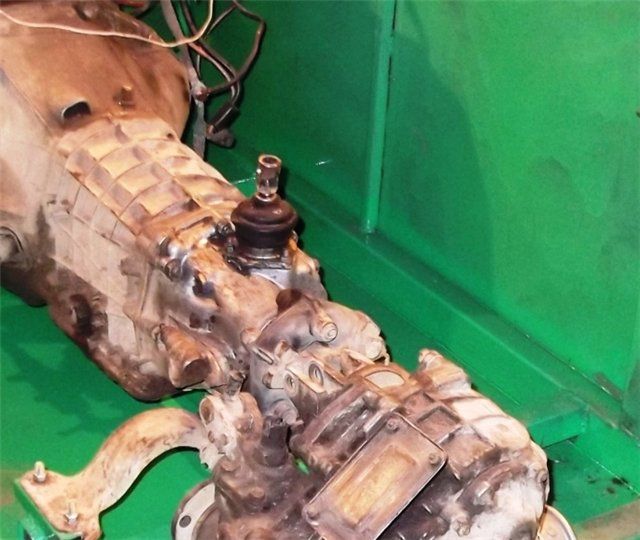

Крепление КПП и раздатки.
Гусеничный вездеход «Лунтик»

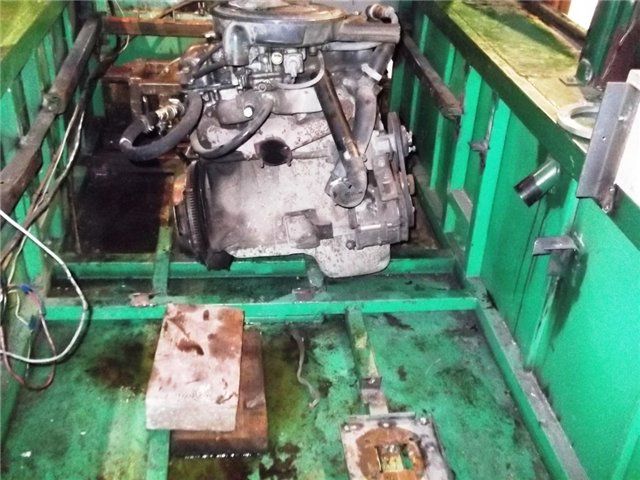

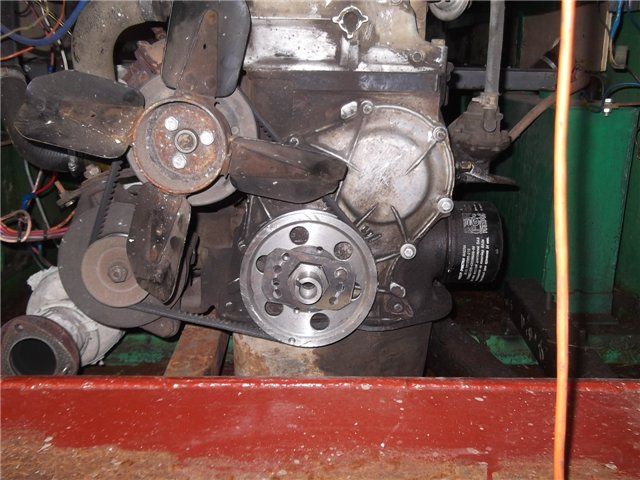

Двигатель установлен и работает.
Гусеничный вездеход «Лунтик»

Ведущий мост установлен и закреплены тормоза на суппорт.
Гусеничный вездеход «Лунтик»

Одеты полуоси и гранаты от ведущего моста "Нивы".
Гусеничный вездеход «Лунтик»

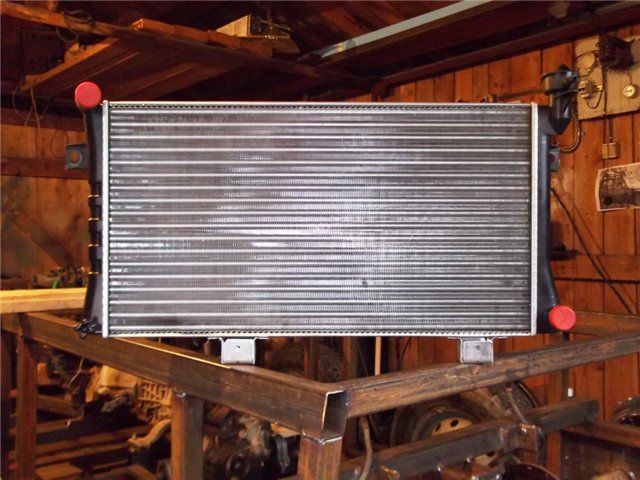

Новый радиатор от ВАЗ-21213.
Гусеничный вездеход «Лунтик»

На видео обкатка гусеницы. видео

Первый пробный выезд. видео.

Второй выезд. видео.

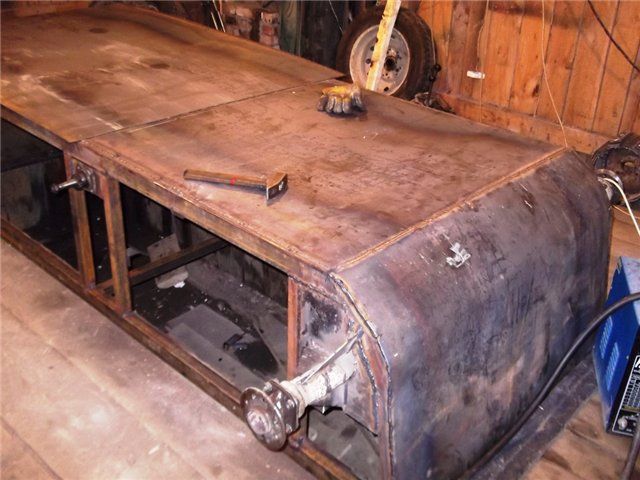

После обкатки снята ходовая и началась обварка лодки и усиления всего корпуса. Дно обшито металлическим листом толщиной 2 мм. Размер лодки примерно получился
1170х610х2750 мм , водоизмещение-1,9 тонн.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Проверка герметичности лодки на озере. Высота борта- 600 мм, просадка лодки 120 мм под весом 4 мужчин.
Гусеничный вездеход «Лунтик»

Навариваются борта.
Гусеничный вездеход «Лунтик»

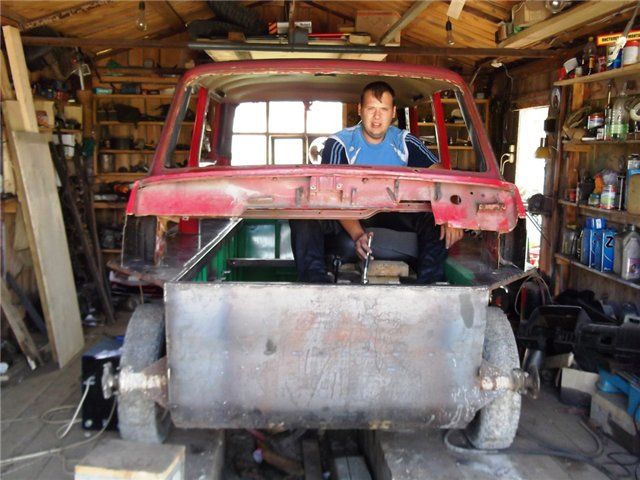

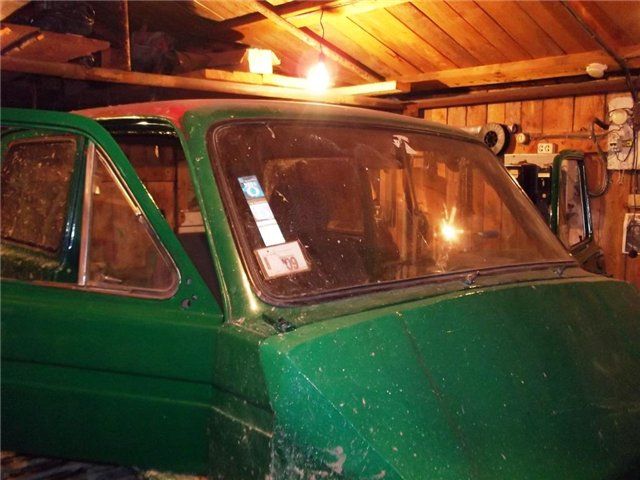

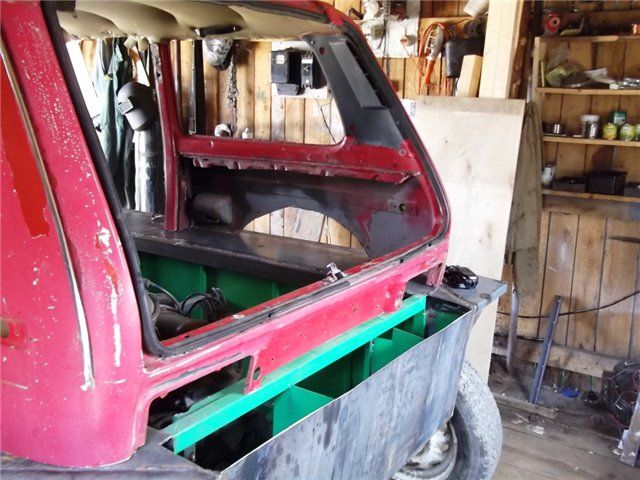

Примерка кабины.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

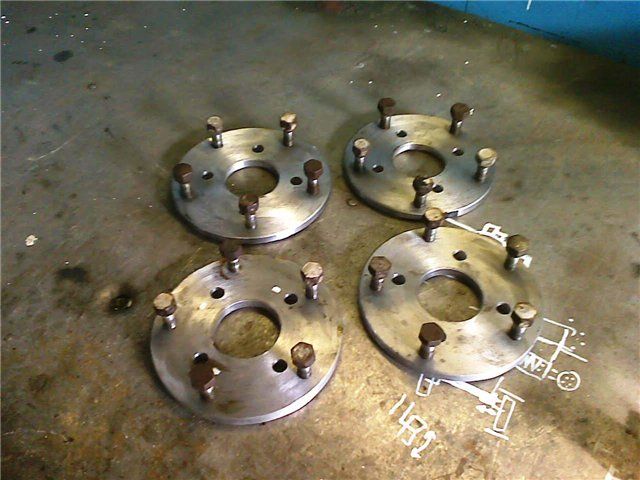

Переходные фланцы от оси классики на нивские колеса.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Установлен бак топливный на 40 литров и установлены вакуумные усилители.
Гусеничный вездеход «Лунтик»

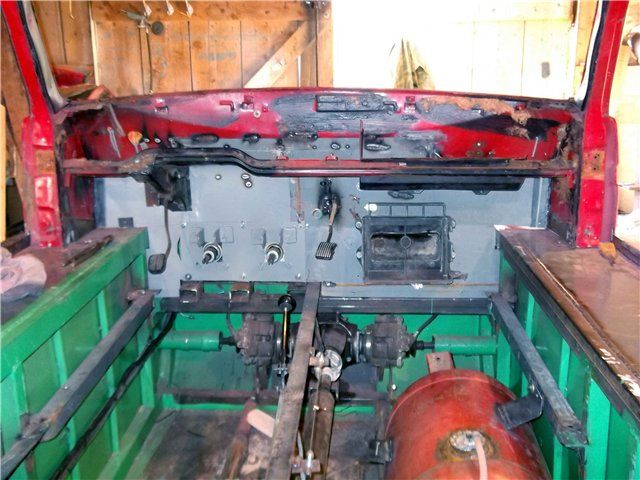

Все оборудование установлено.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Вездеход поплавал. видео

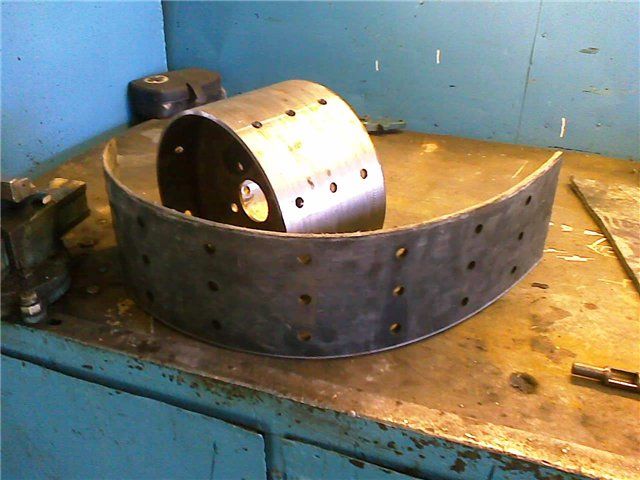

Тормозная лента для переделки тормозной системы.
Гусеничный вездеход «Лунтик»

Система взята от трактора Т-130 и приспособлена к вездеходу.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Управление стало легким.


По навигатору скорость 42 км в час.

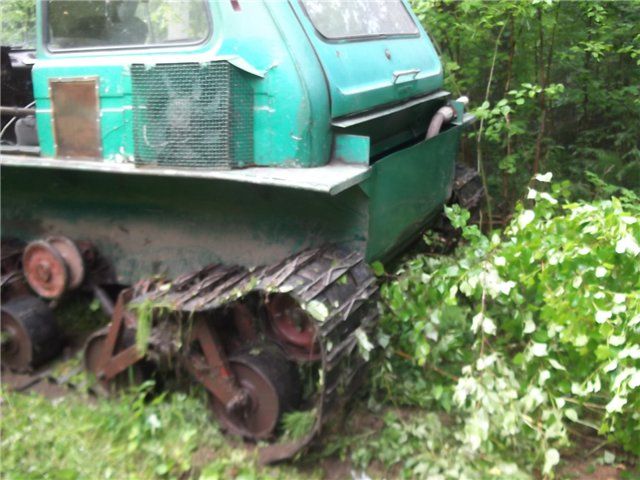

Дорвался до грязи. видео

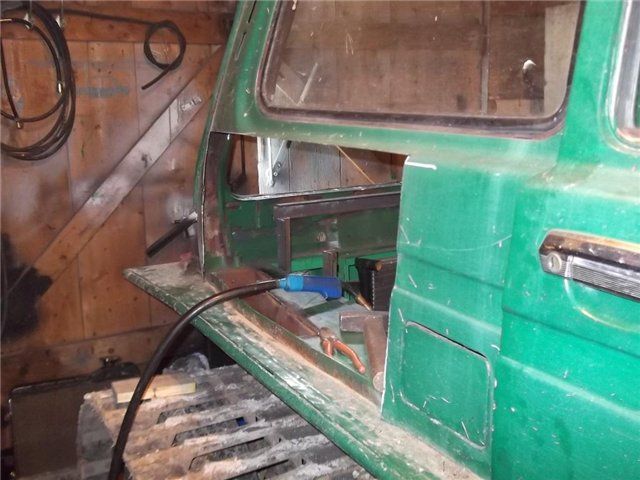

Установил двери в кабину.
Гусеничный вездеход «Лунтик»

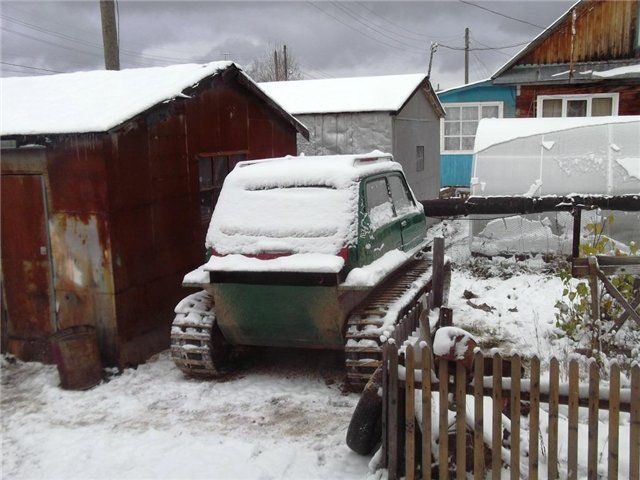

"Лунтик" ждет хорошего снега.
Гусеничный вездеход «Лунтик»

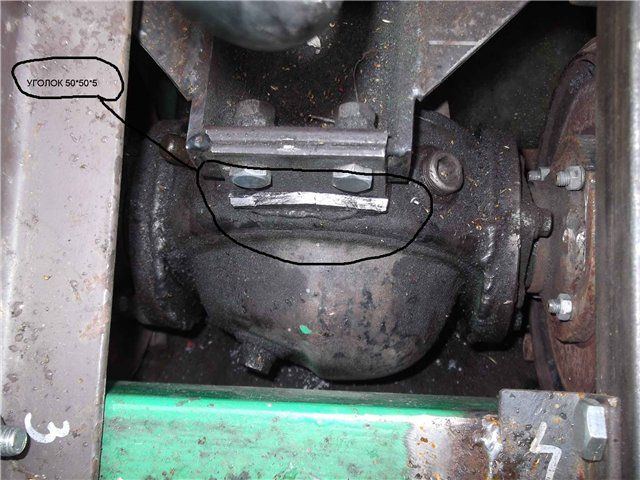

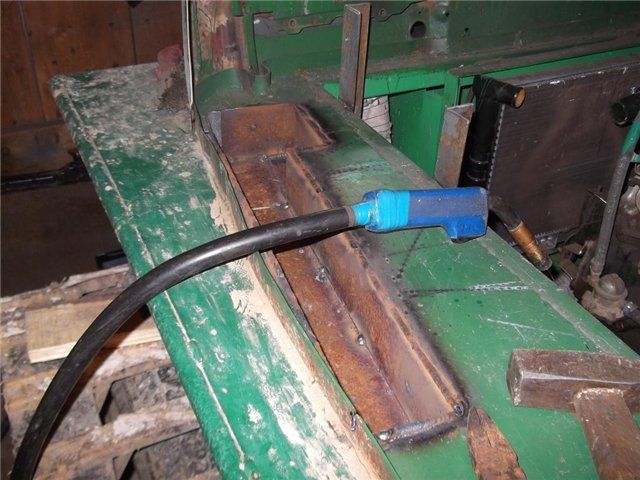

Выявились слабые места, оторвало уголок, приварил.
Гусеничный вездеход «Лунтик»

Покатушки по снегу. видео


Пришло решение переделать поворот на бортовых редукторах с муфтой сцепления от ГАЗ-53. Диск сцепления от ГАЗ-53.
Гусеничный вездеход «Лунтик»

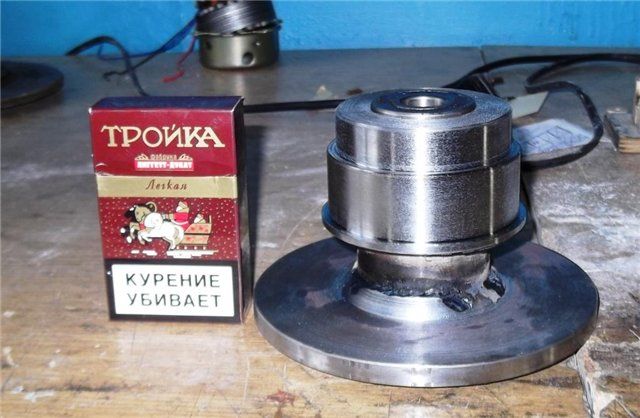

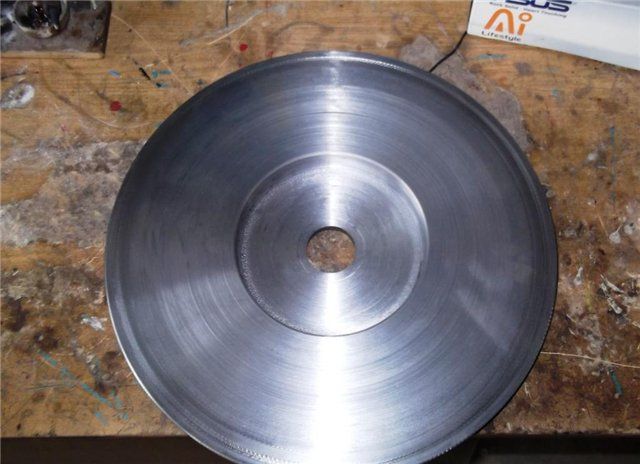

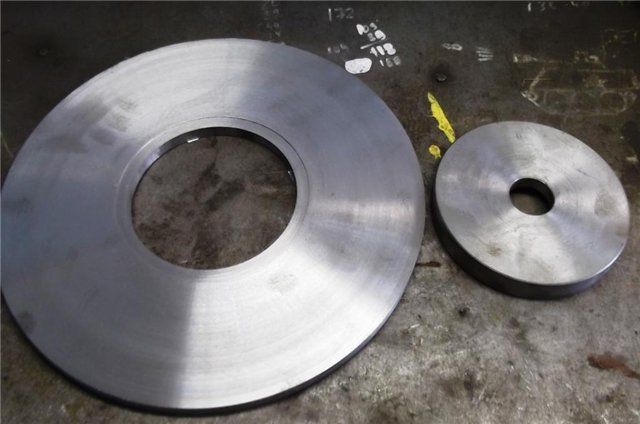

Выточил маховик из металла толщиной 10 мм.
Гусеничный вездеход «Лунтик»

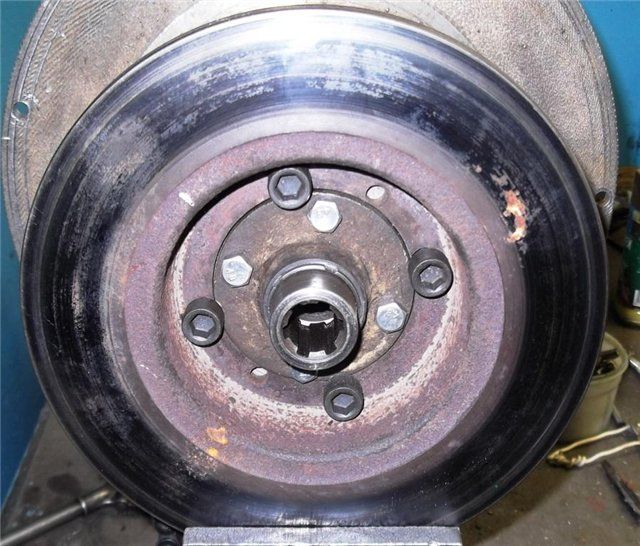

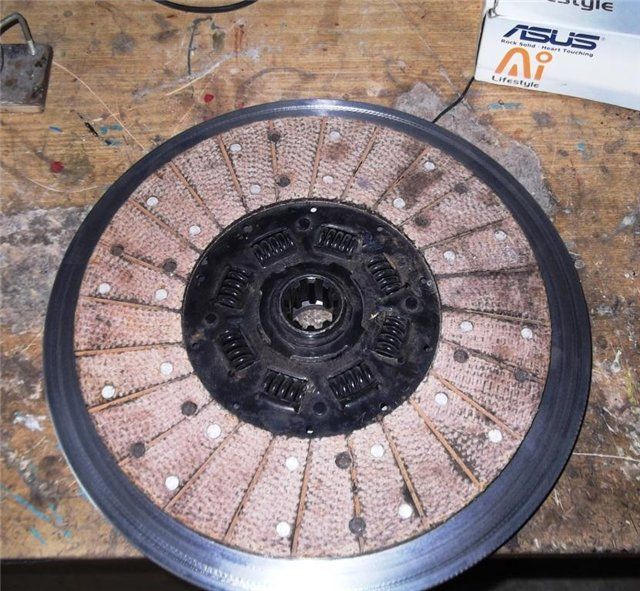

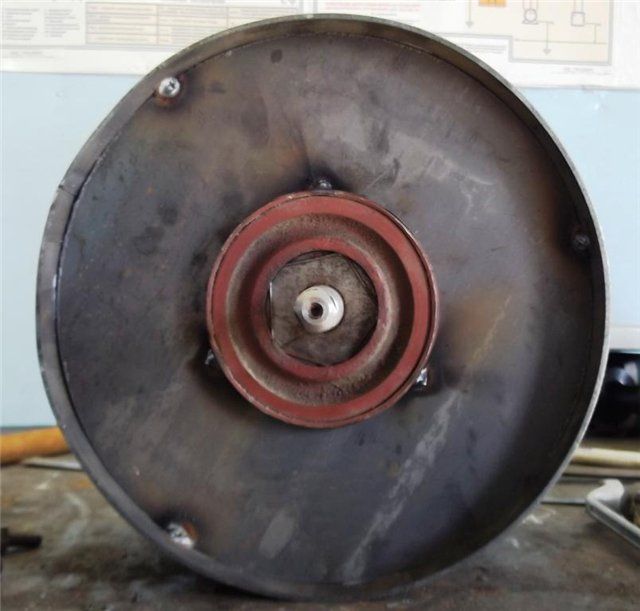

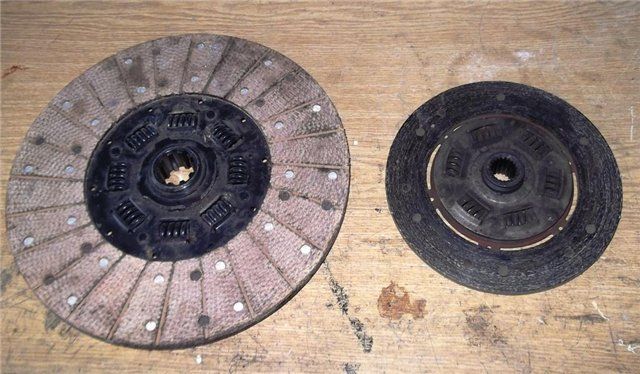

Маховик с диском сцепления.
Гусеничный вездеход «Лунтик»

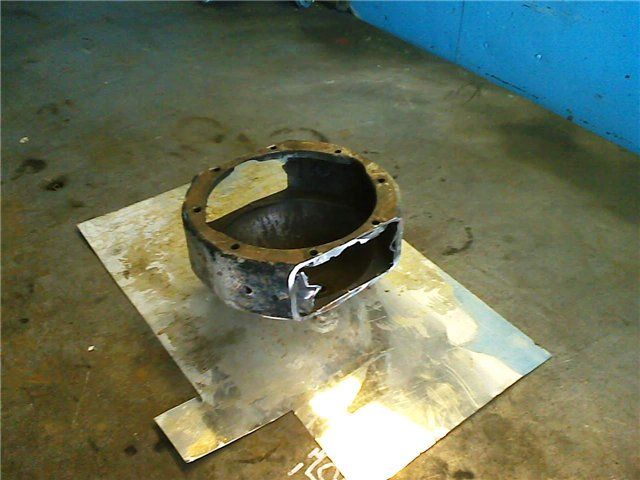

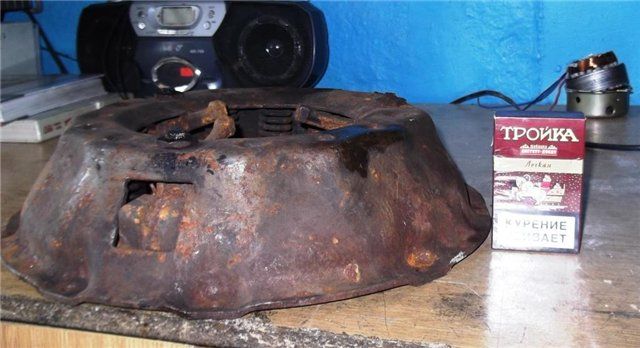

Корзина от муфты сцепления.
Гусеничный вездеход «Лунтик»

Переходник под хвостовик от ВАЗ.
Гусеничный вездеход «Лунтик»

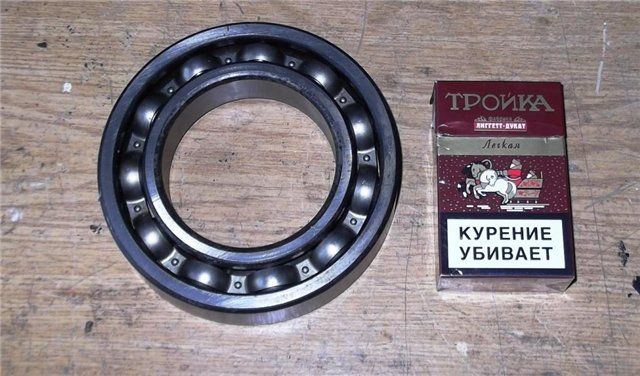

Подшипник на хвостовике.
Гусеничный вездеход «Лунтик»

Механизм собран.
Гусеничный вездеход «Лунтик»

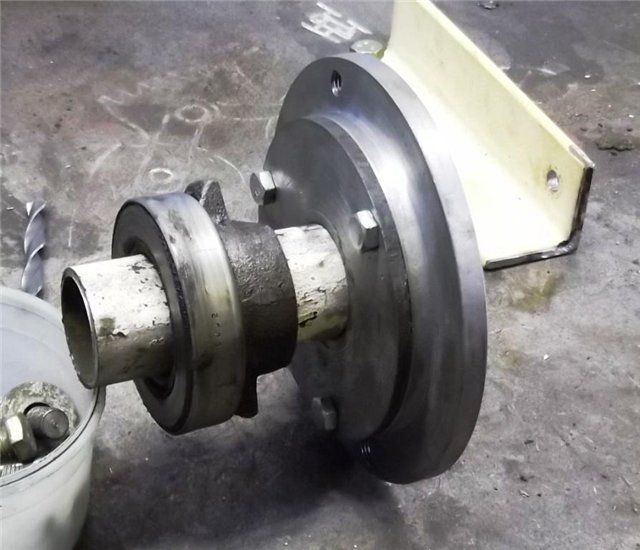

Выжимной подшипник посажен на первичный вал.
Гусеничный вездеход «Лунтик»

Фрикцион собран. видео

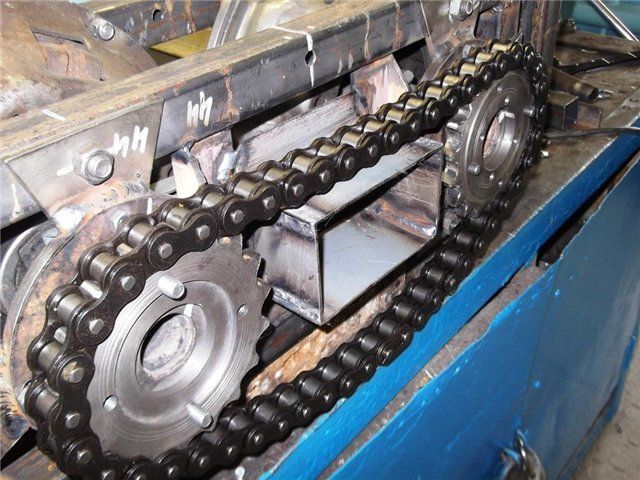

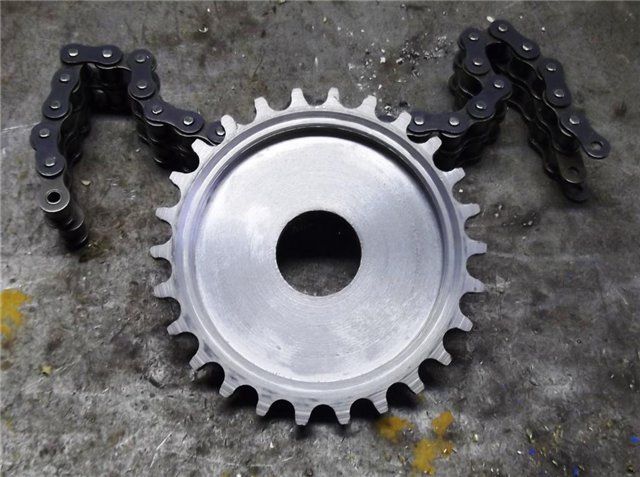

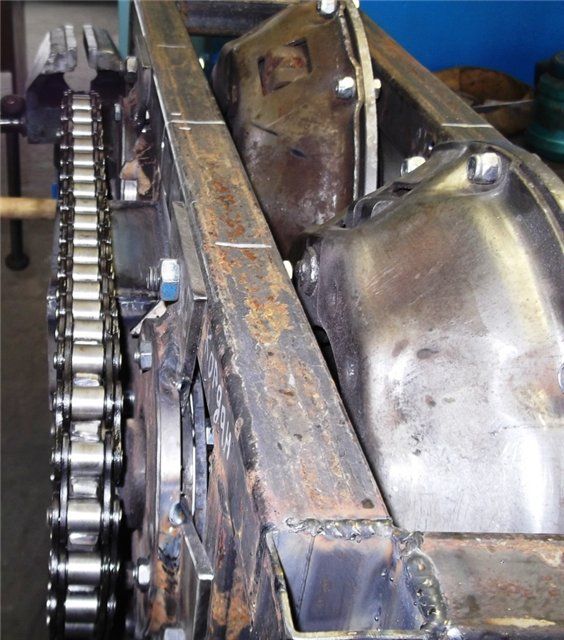

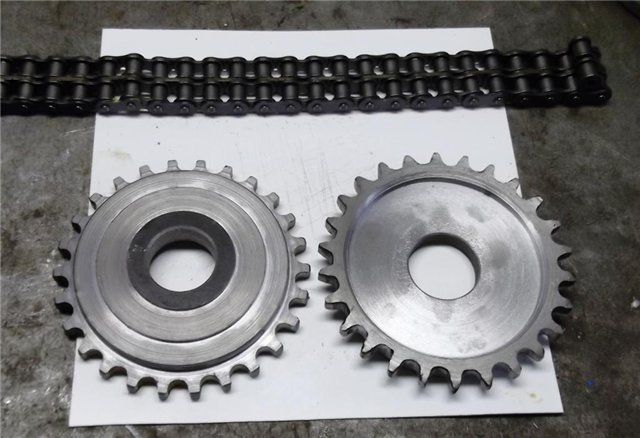

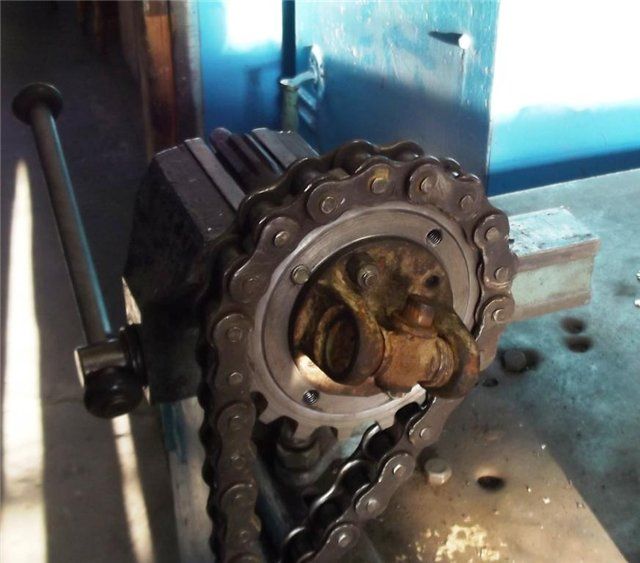

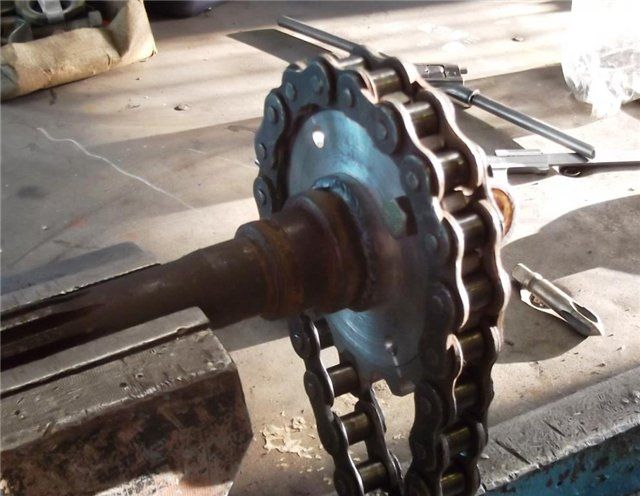

Двухрядная цепная передача для соединения с главной передачей.
Гусеничный вездеход «Лунтик»

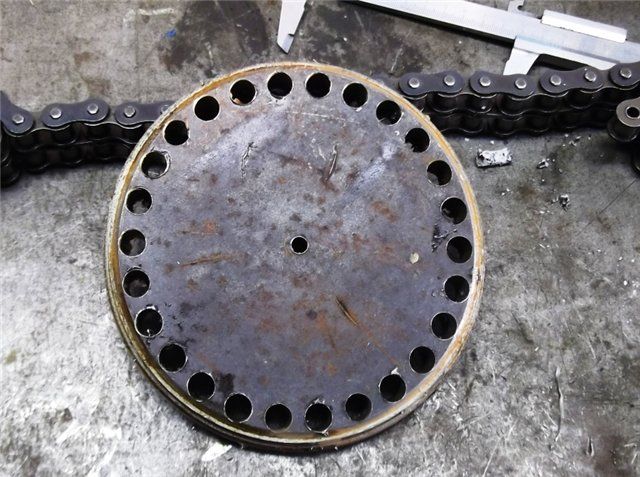

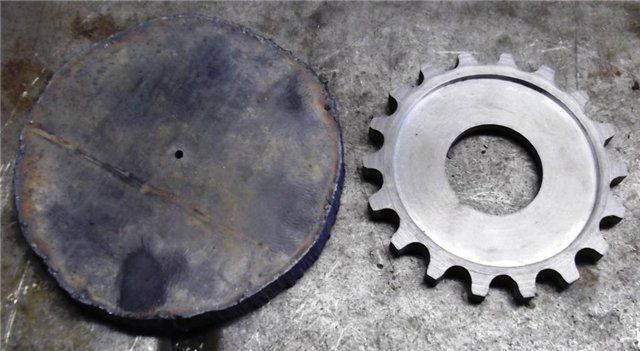

На заготовку для звезды наклеил лист с чертежом колеса, накернил , просверлил, обработал на токарном станке.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

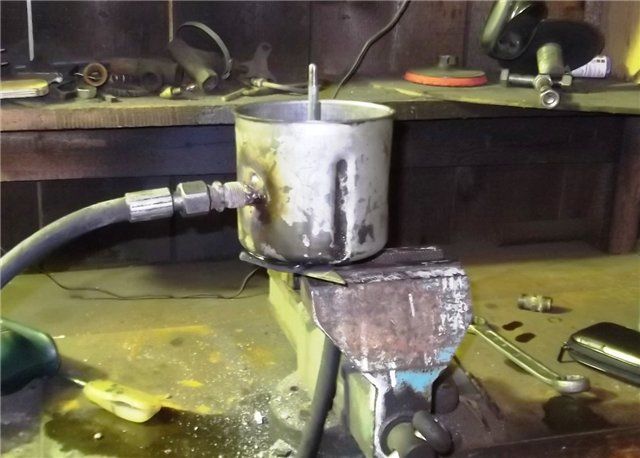

Система подачи охлаждающей жидкости для сверлильного станка.
Гусеничный вездеход «Лунтик»

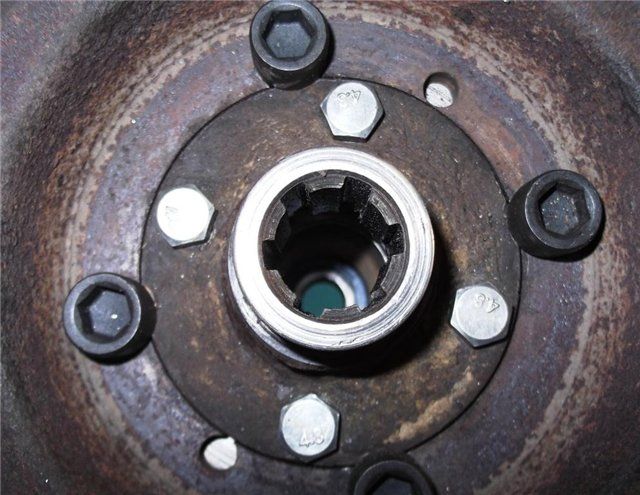

Для соединения звездочек использовал болты под шестигранник.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

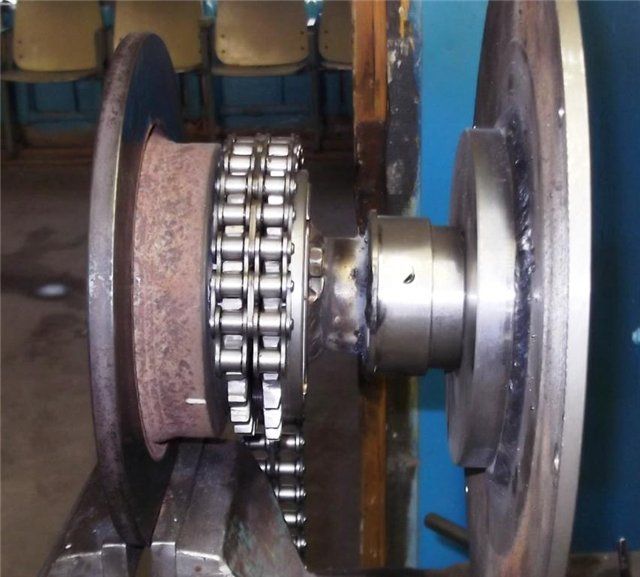

Соединение главной передачи с муфтой сцепления.
Гусеничный вездеход «Лунтик»

Фланцы для второй пары.
Гусеничный вездеход «Лунтик»

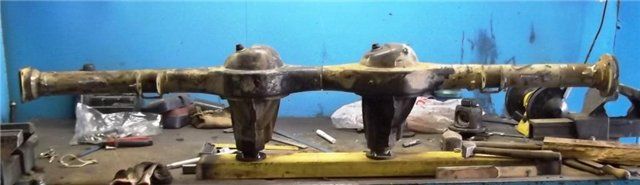

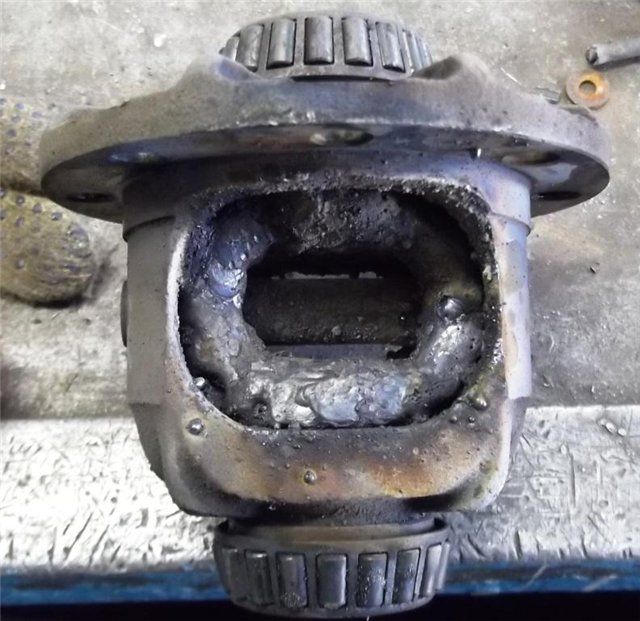

Дифференциал заблокирован.
Гусеничный вездеход «Лунтик»

Один чулок моста отрезан.
Гусеничный вездеход «Лунтик»

Осталось заварить мосты.
Гусеничный вездеход «Лунтик»

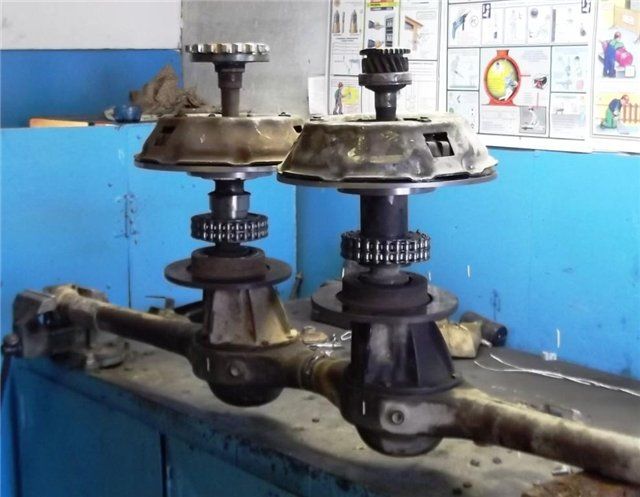

Примерная компоновка моста с муфтами сцепления.
Гусеничный вездеход «Лунтик»

Еще одна звезда готова.
Гусеничный вездеход «Лунтик»

Звездочки съемные, шаг звезды 25,4.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

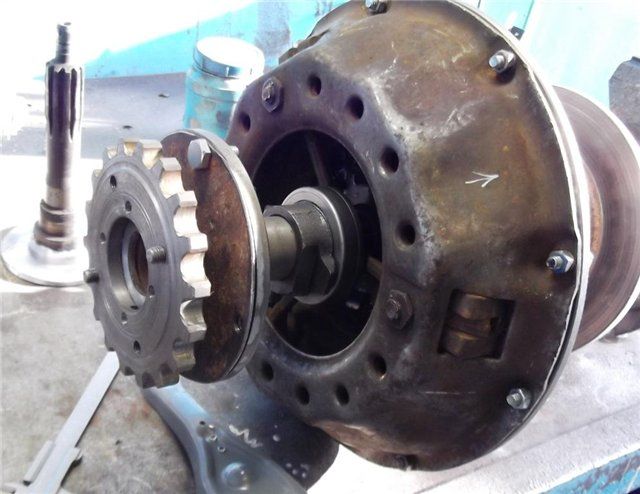

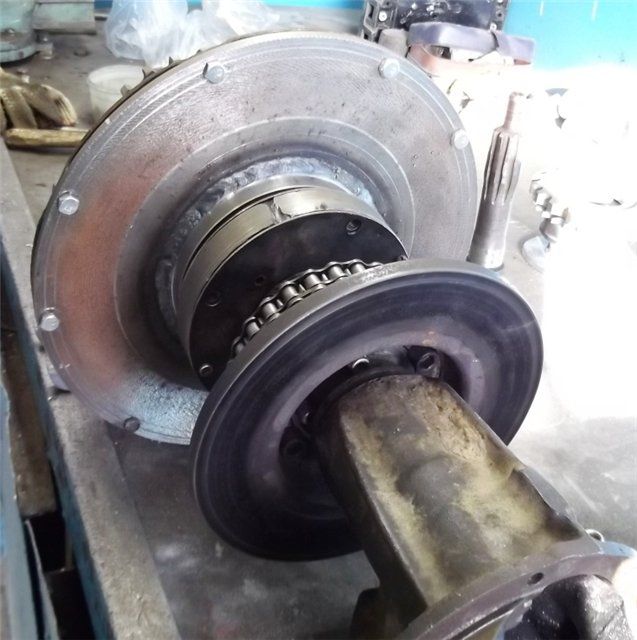

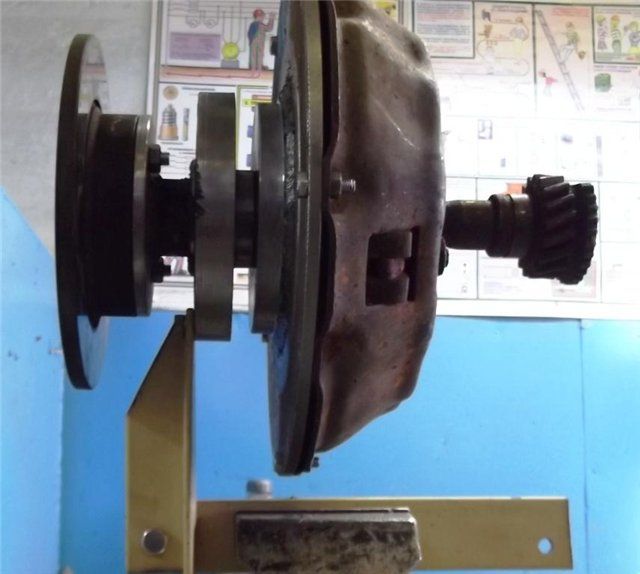

Один фрикцион полностью собран.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

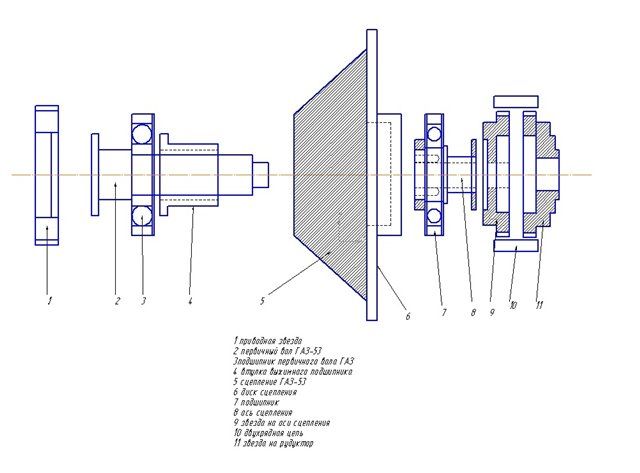

Схема сборки муфты сцепления.
Гусеничный вездеход «Лунтик»

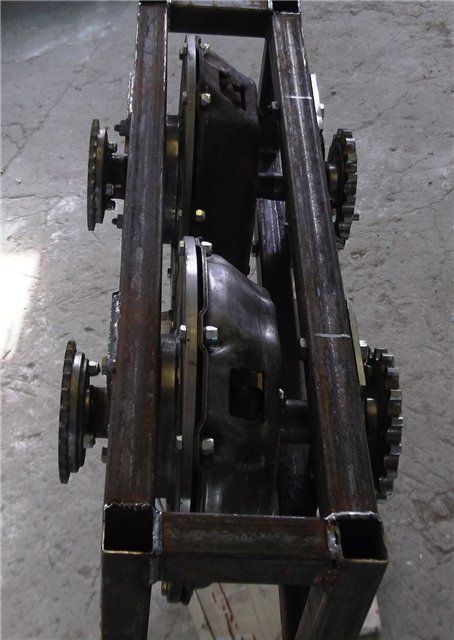

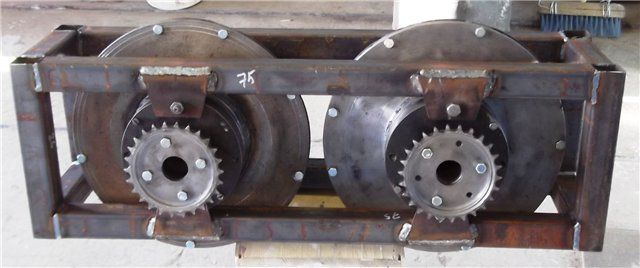

В итоге получился бортфрикцион в сборе.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

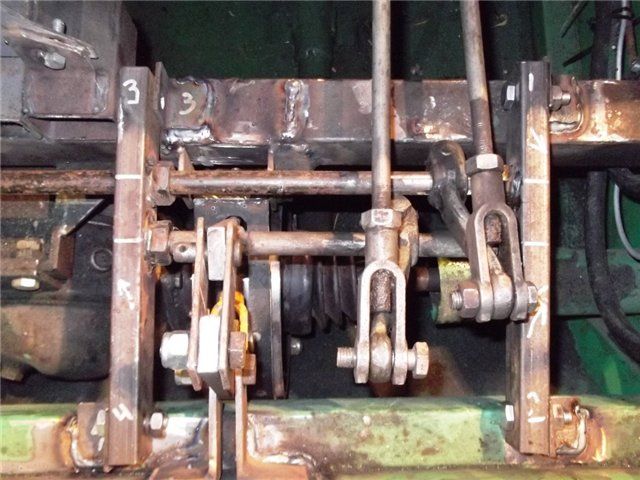

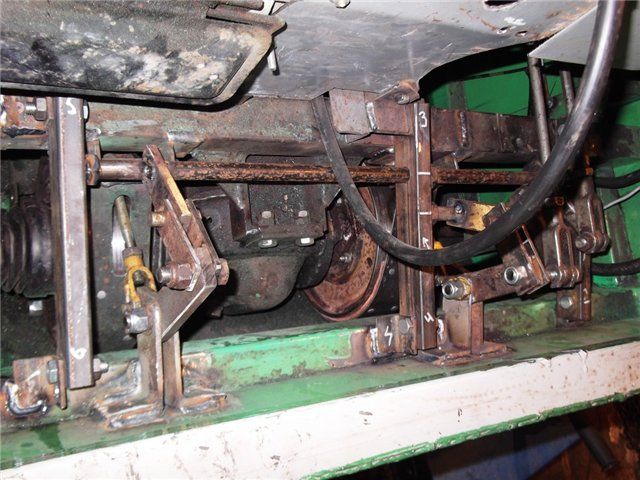

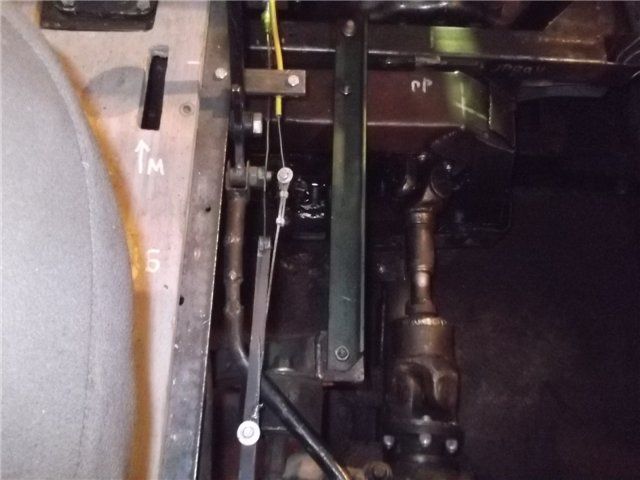

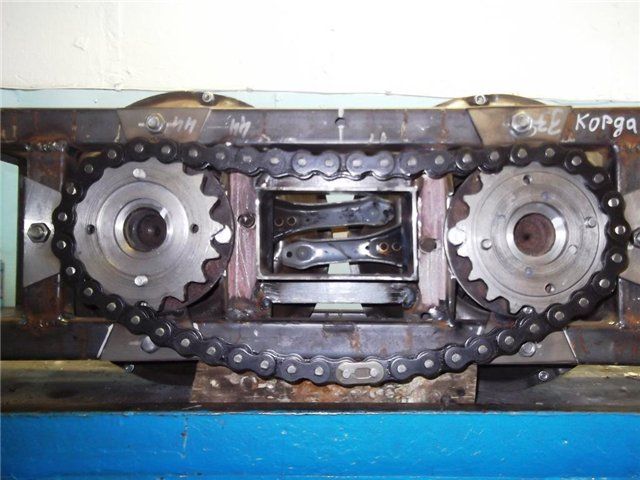

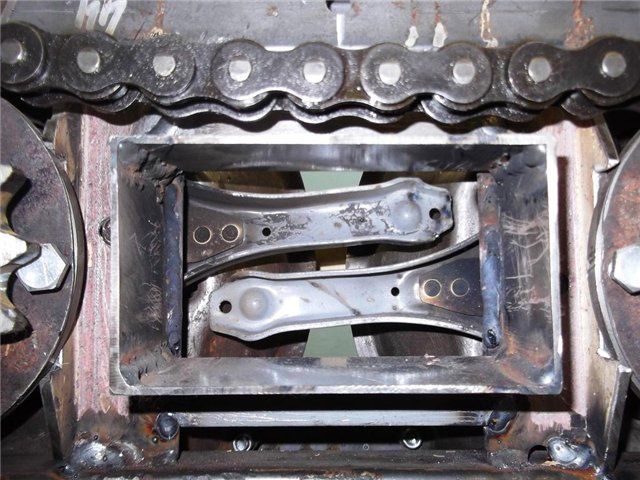

Управление муфтами сцепления будет тросовым.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

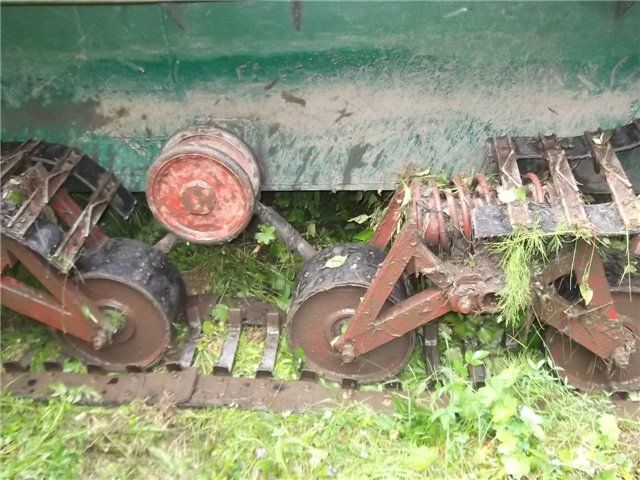

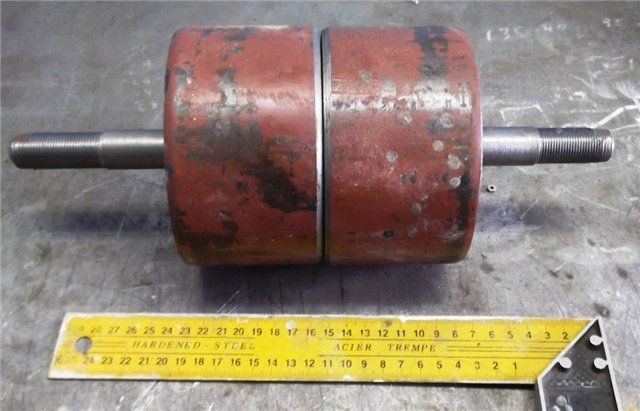

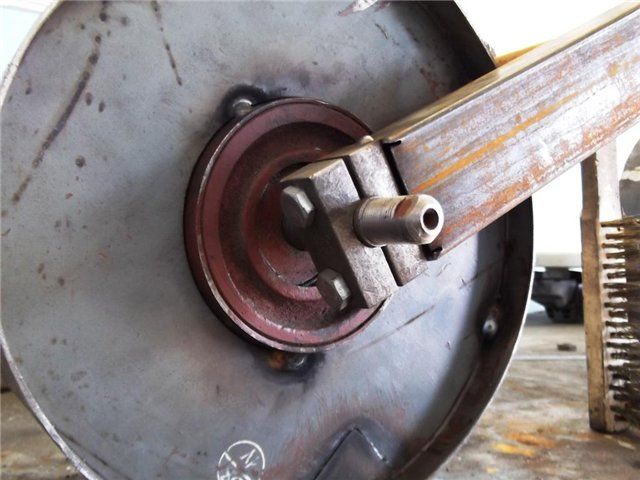

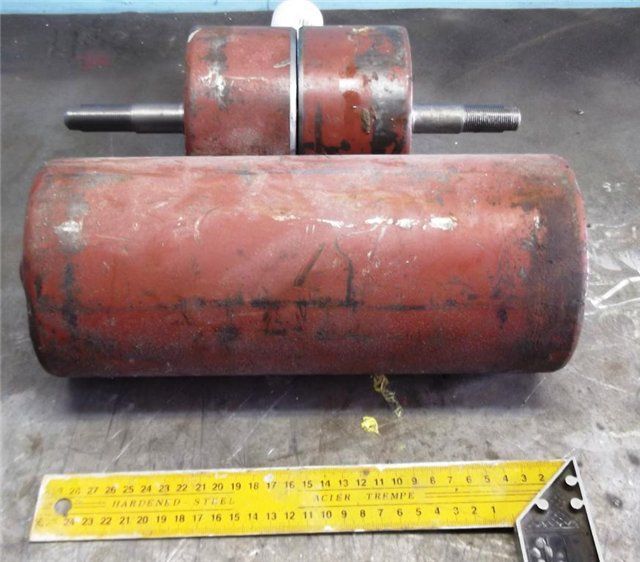

Переделка ходовой части "Лунтика". Диаметр ролика 120 мм, колеса -300 мм, ширина- 170 мм.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

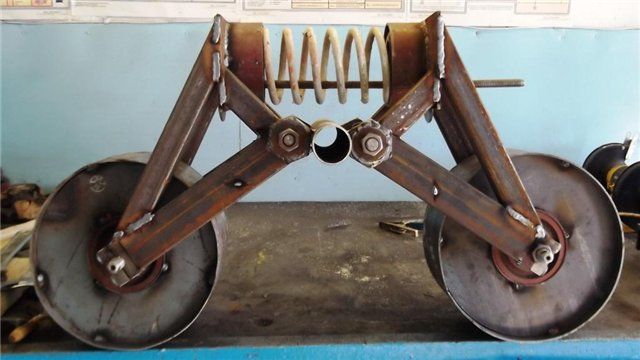

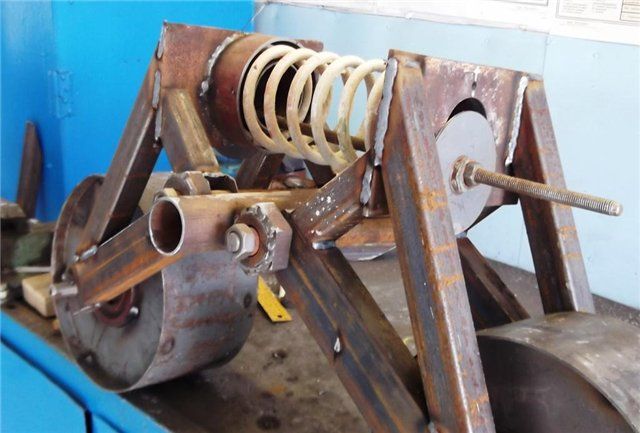

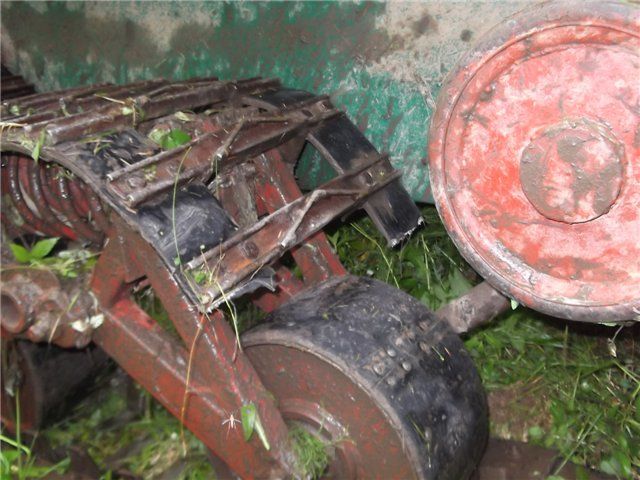

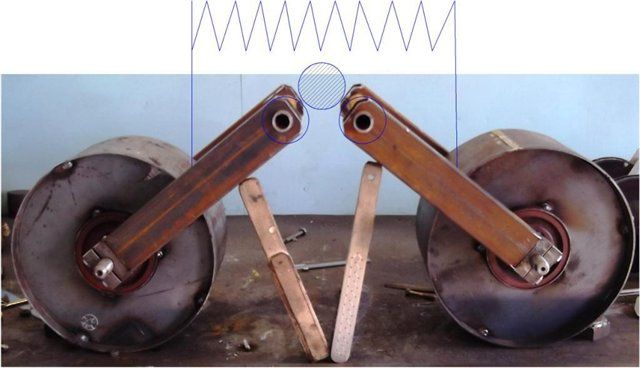

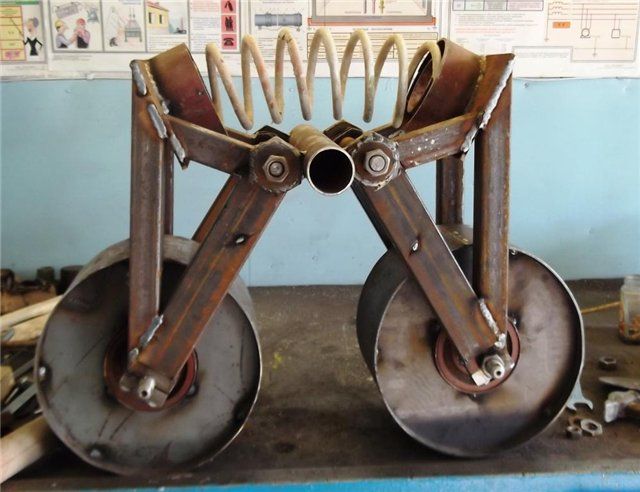

Подвеска "французские ножницы".
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

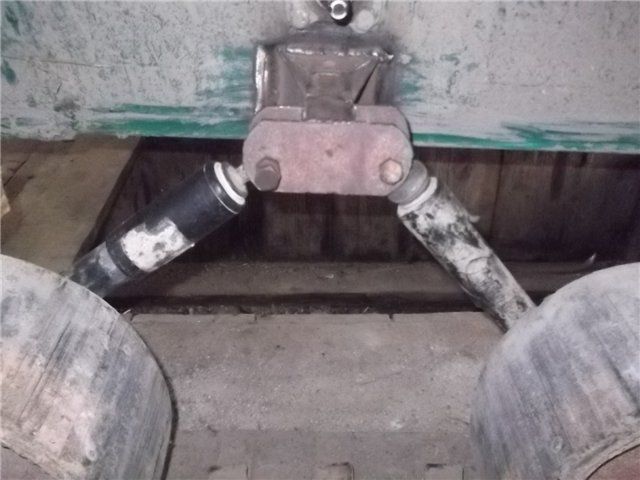

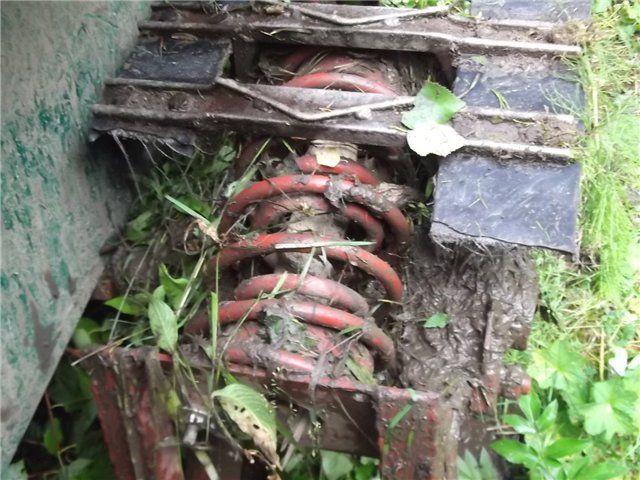

Пружина будет здесь.
Гусеничный вездеход «Лунтик»

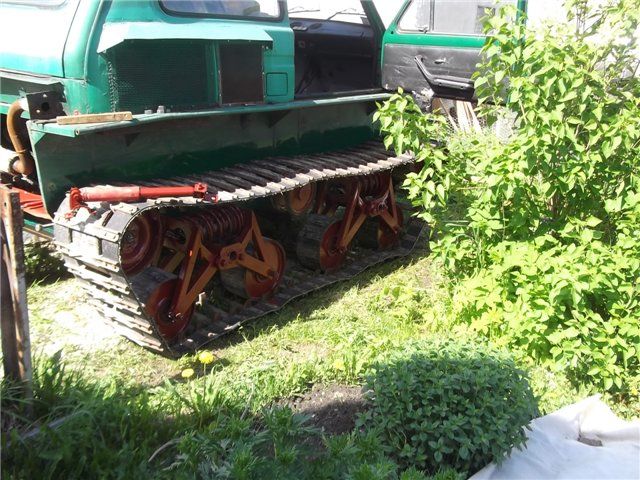

Так будет выглядеть каретка ходовой части на "Лунтике".
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Вырезан старый мост из корпуса.
Гусеничный вездеход «Лунтик»

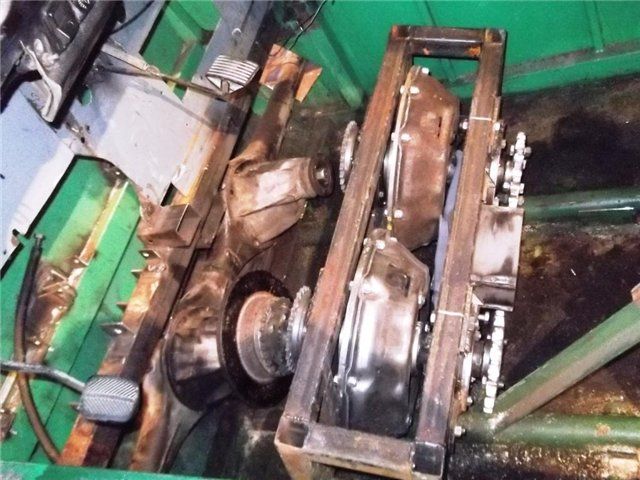

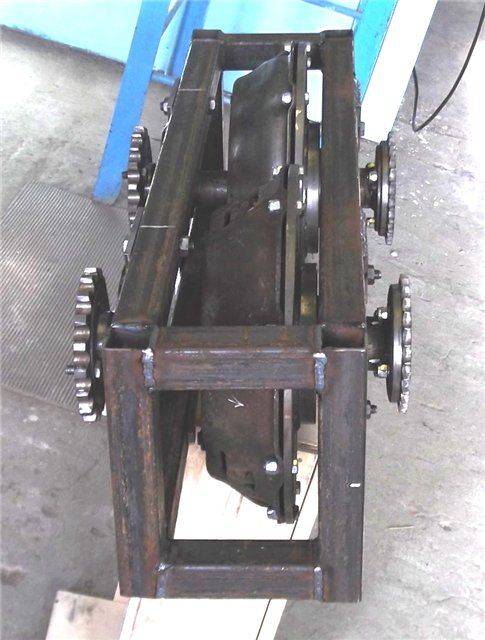

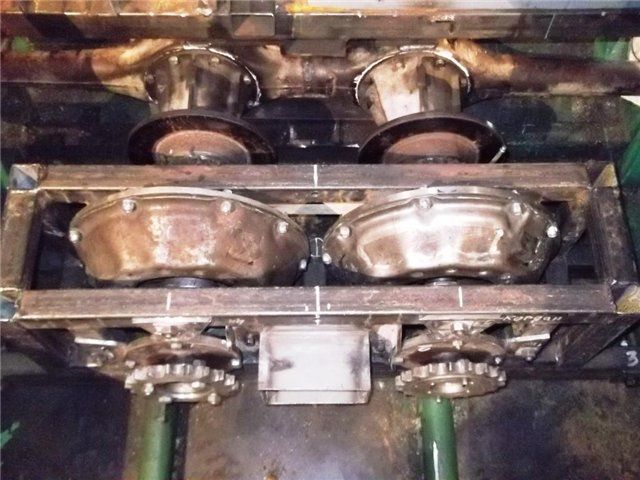

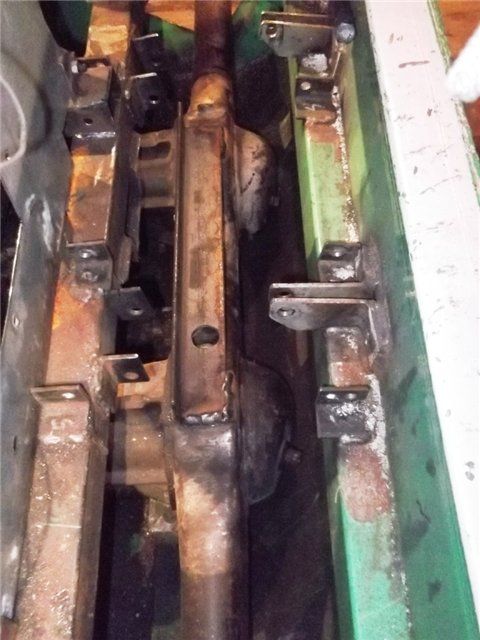

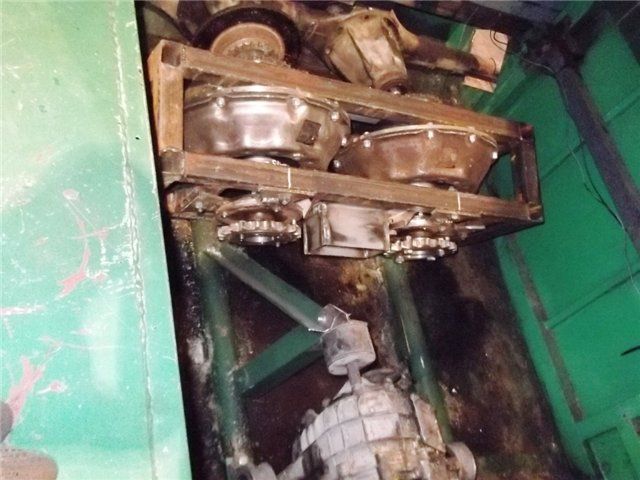

Весь механизм поворота влез вместо старого моста.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

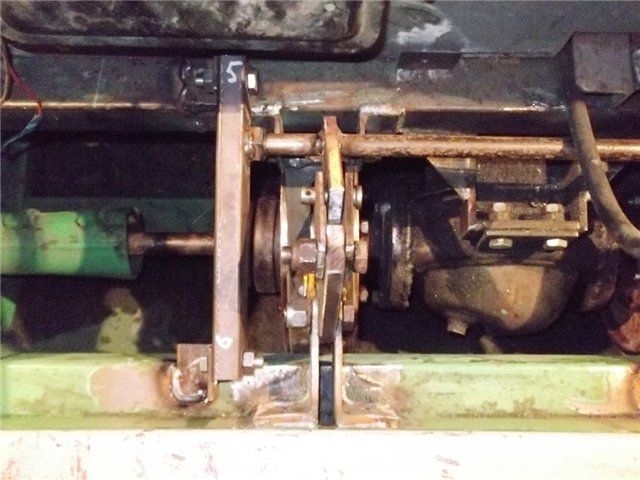

Сцепление установлено.
Гусеничный вездеход «Лунтик»

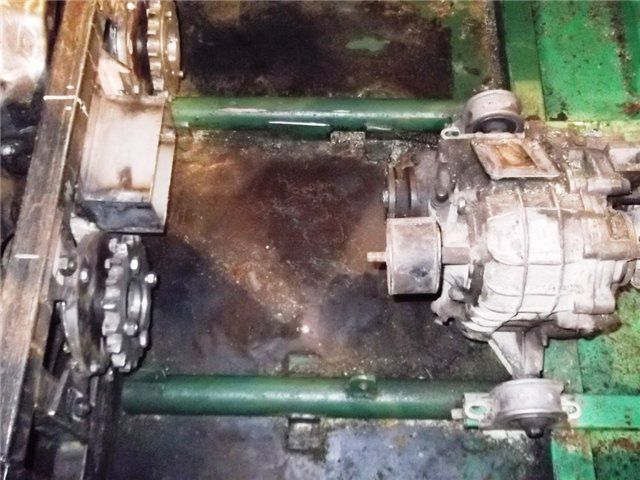

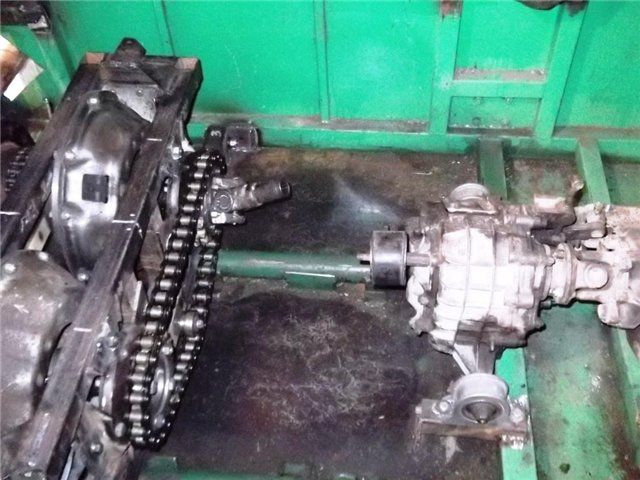

Выход карданного вала посредине.
Гусеничный вездеход «Лунтик»

Как установить раздатку?.
Гусеничный вездеход «Лунтик»

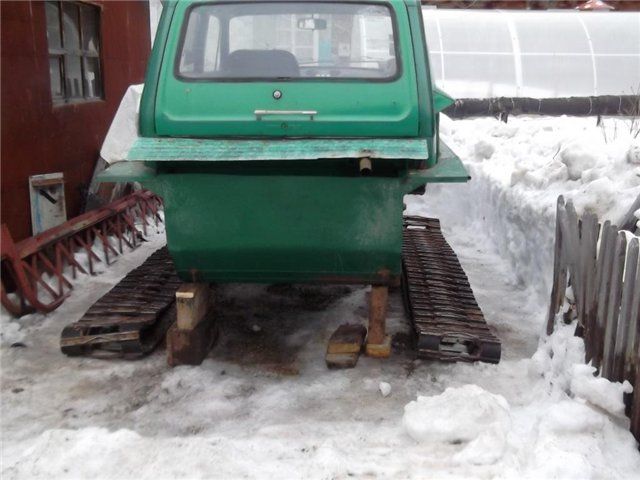

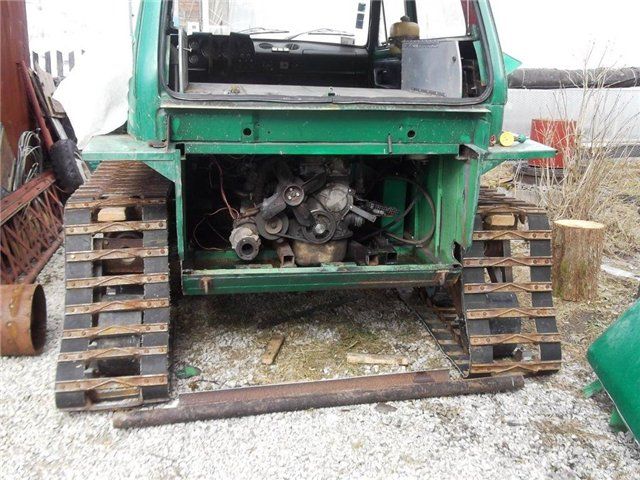

Происходит процесс глубокой модернизации.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

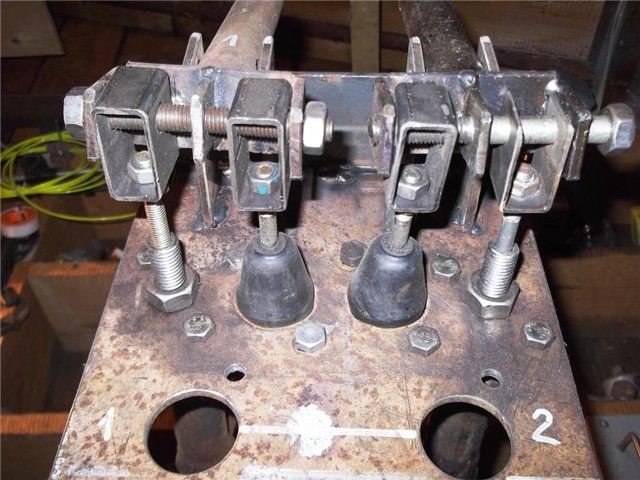

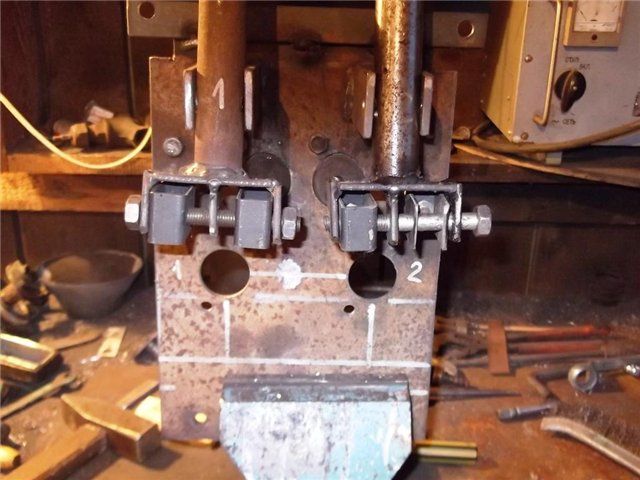

Тросовое управление муфтами сцепления заменено на гидравлическое.
Гусеничный вездеход «Лунтик»

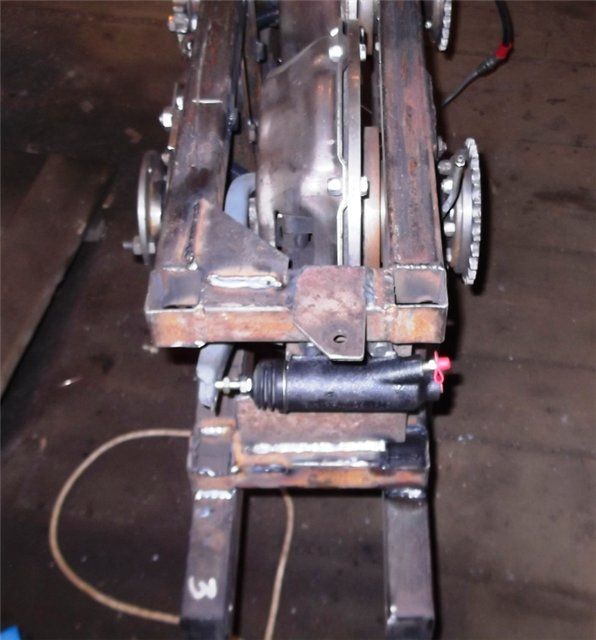

Цилиндры гидравлические установлены отдельно на тормоза и на сцепление.
Гусеничный вездеход «Лунтик»

Идет процесс сборки.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

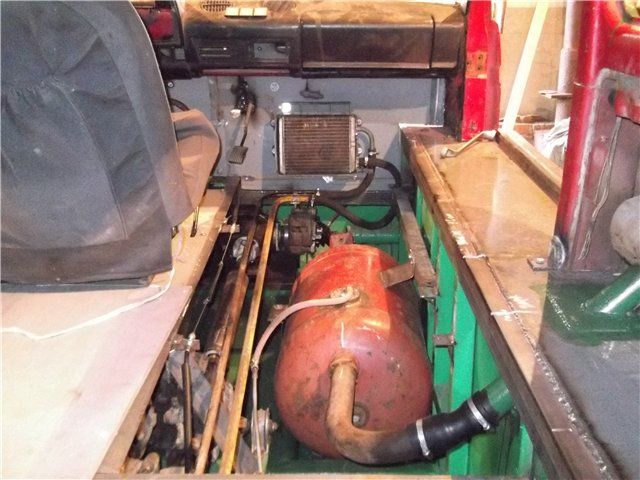

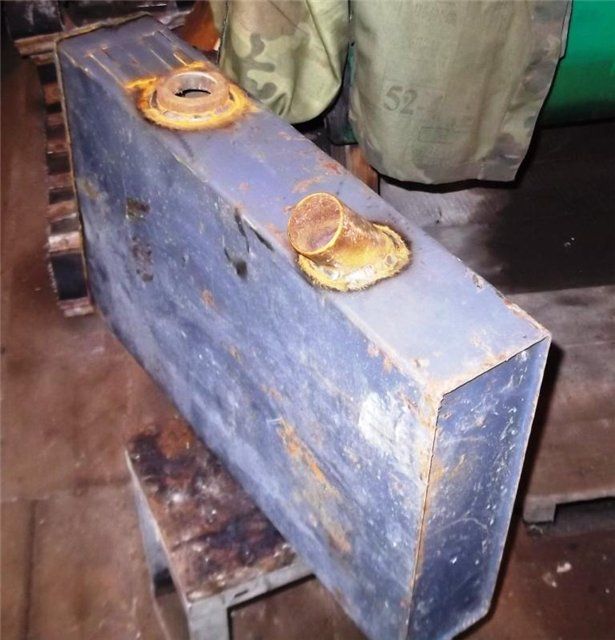

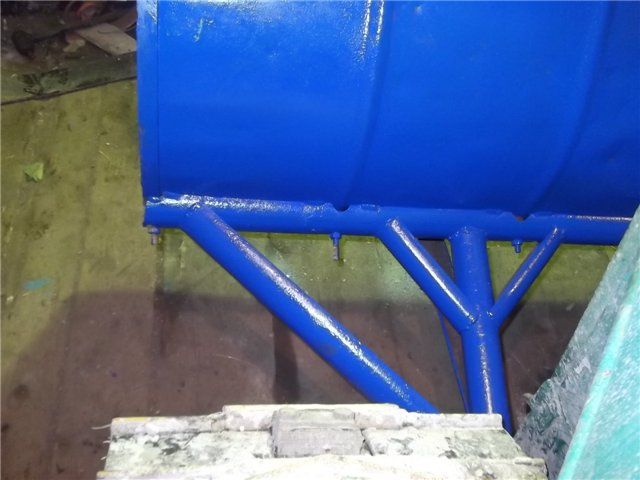

Переделал бензобак.
Гусеничный вездеход «Лунтик»

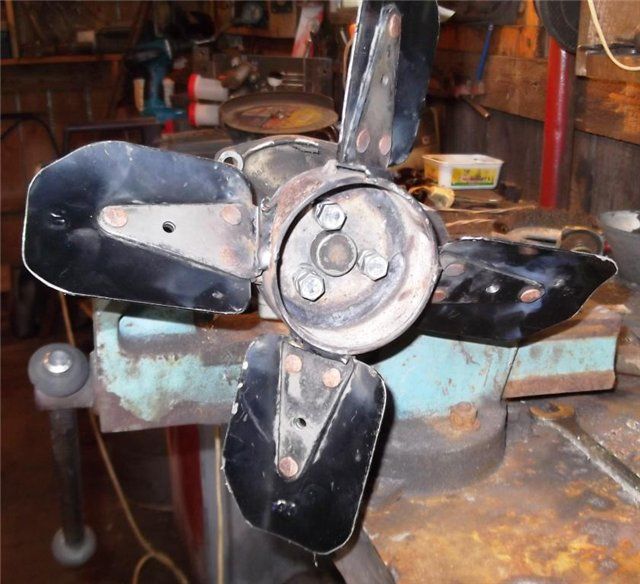

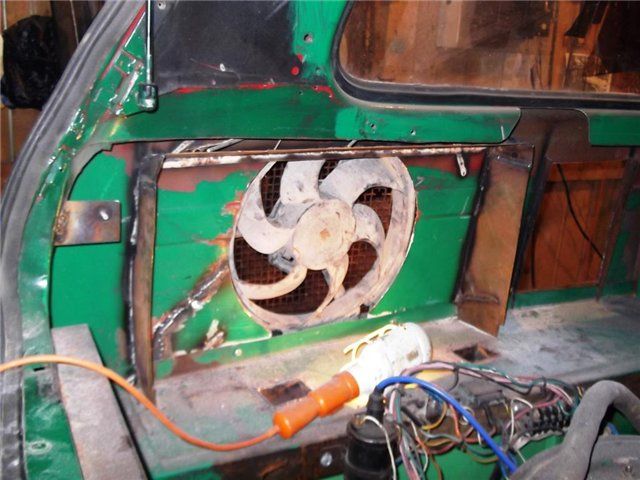

Переделал вентилятор под левое вращение.
Гусеничный вездеход «Лунтик»

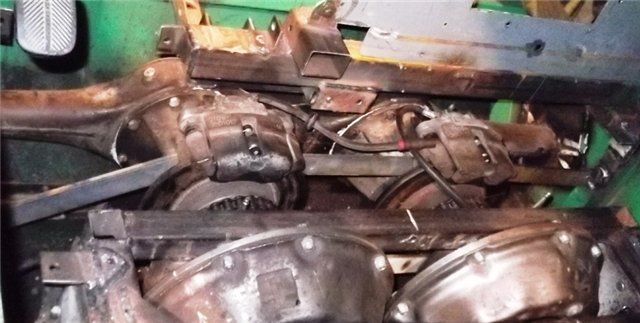

Установлены тормозные суппорты.
Гусеничный вездеход «Лунтик»

Работа муфт сцепления. видео

Первый выезд после модернизации. видео.


Врезаны дополнительные воздухозаборники.
Гусеничный вездеход «Лунтик»

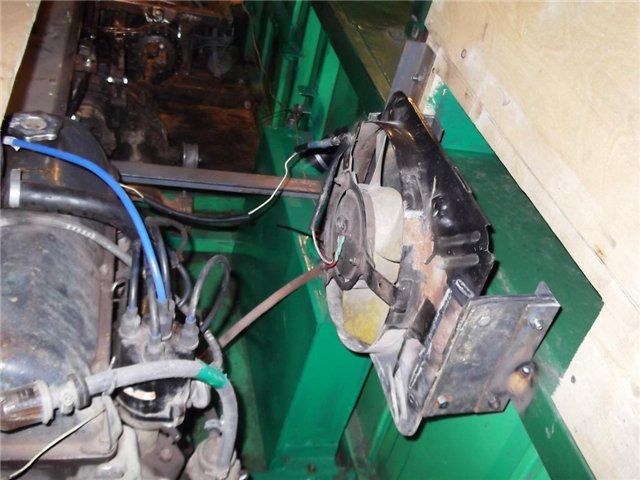

Установлены дополнительные вентиляторы для продува всей лодки.
Гусеничный вездеход «Лунтик»

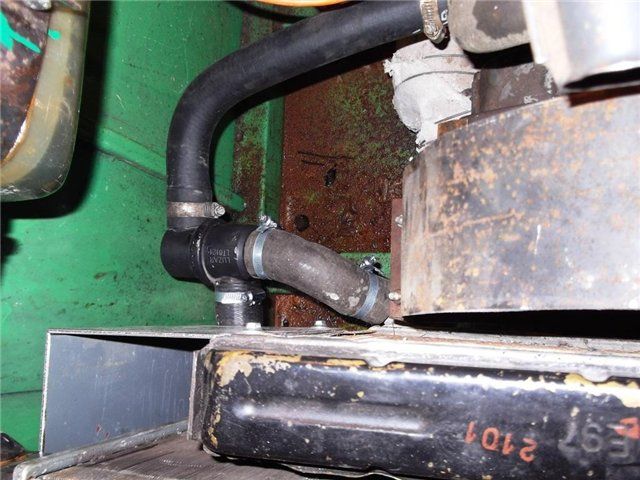

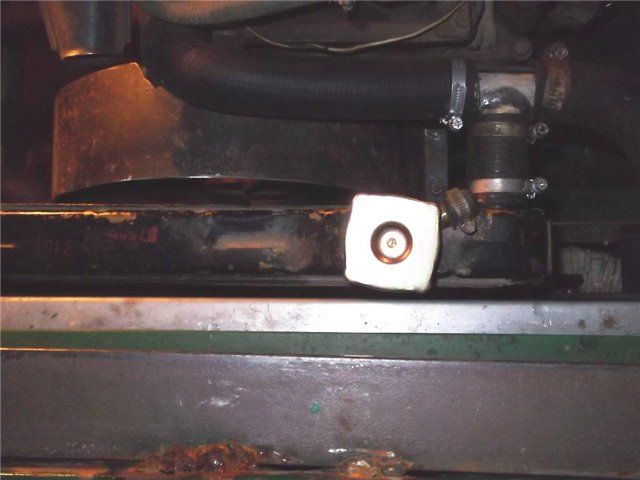

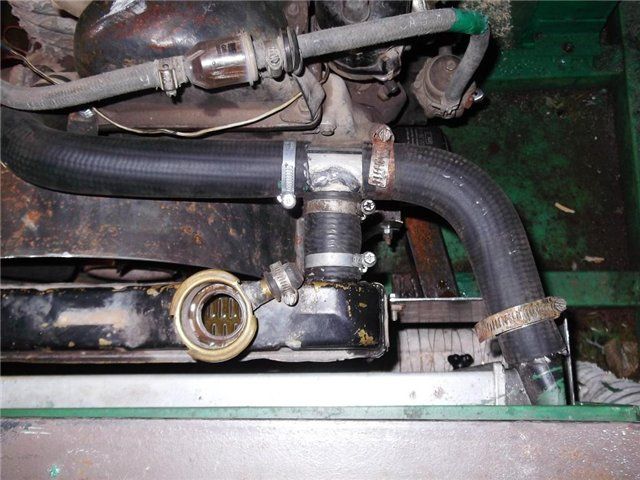

Установлен дополнительный радиатор от ВАЗ-2101.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Вырезал боковину для установки радиатора.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

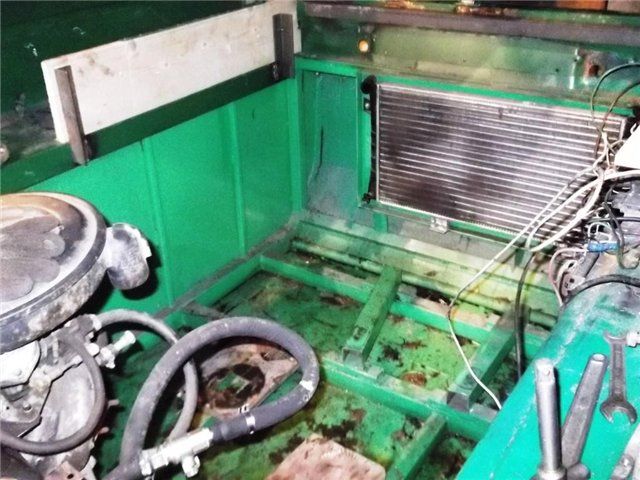

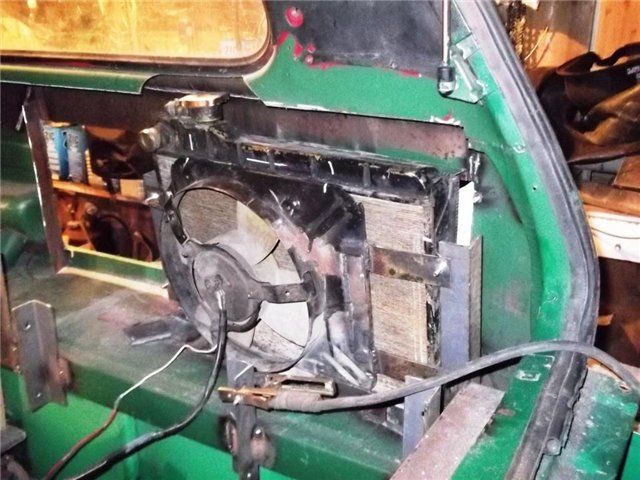

Установил радиатор на новое место.
Гусеничный вездеход «Лунтик»

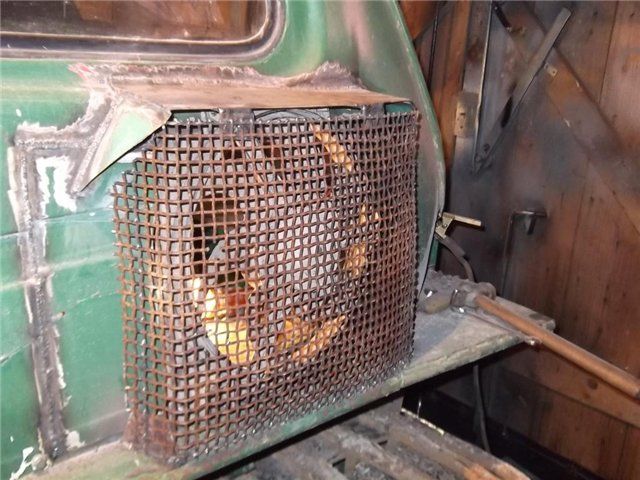

Вид снаружи.
Гусеничный вездеход «Лунтик»

Вид изнутри.
Гусеничный вездеход «Лунтик»

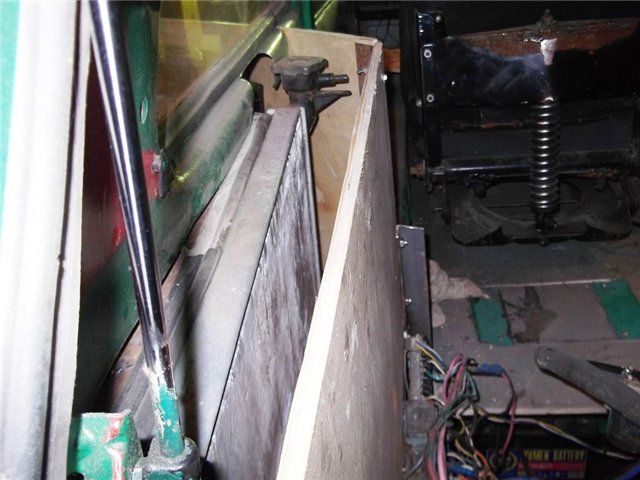

Сделал обвязку радиаторов из фанеры толщиной 10 мм.
Гусеничный вездеход «Лунтик»

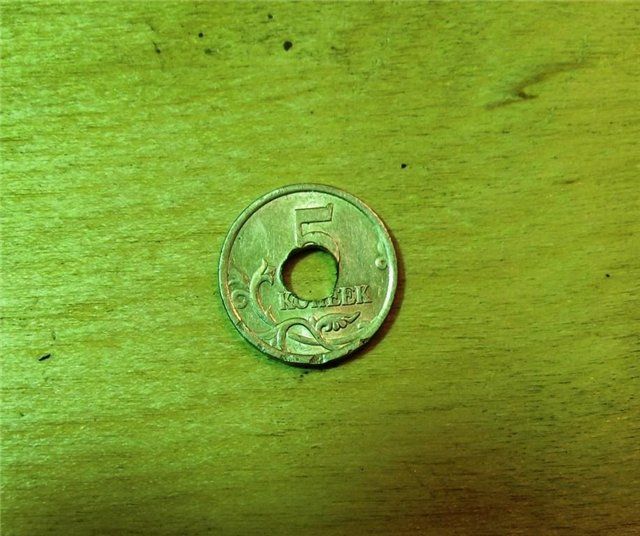

Шайба стоимостью в 5 копеек.
Гусеничный вездеход «Лунтик»

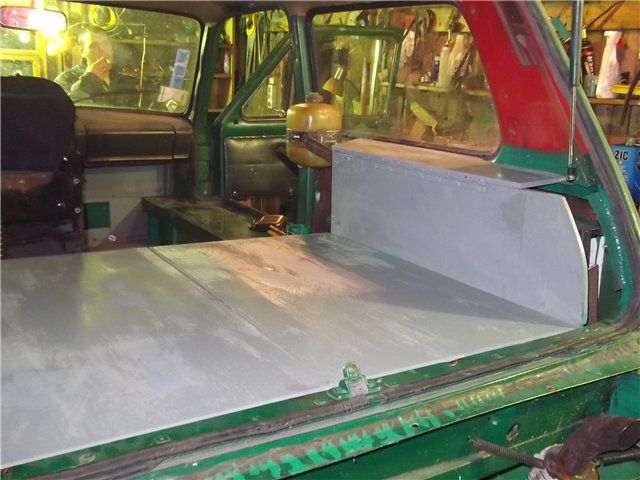

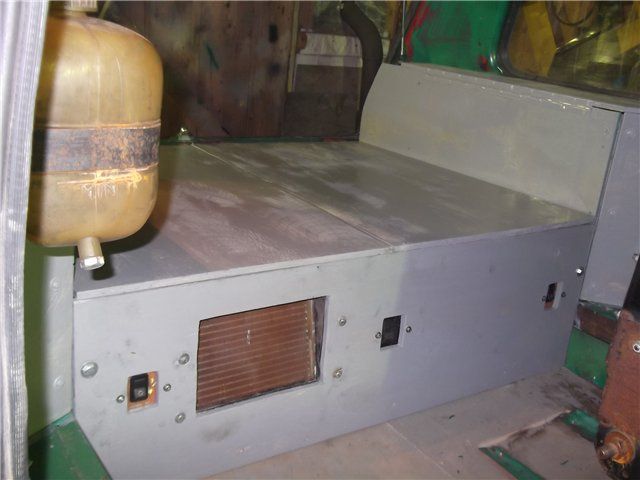

Обшито все фанерой .
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

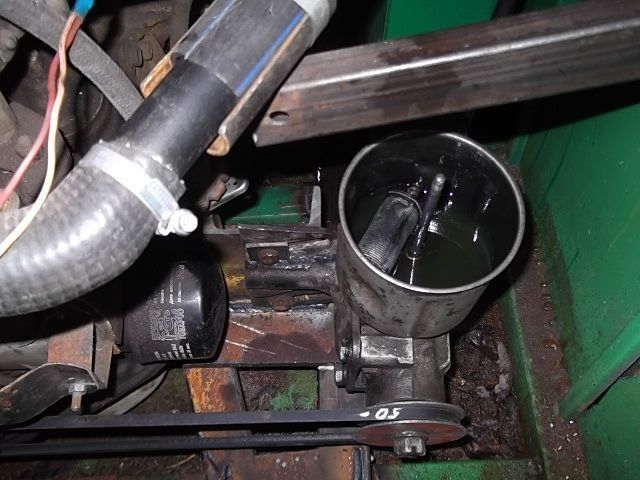

Установил насос ГУР от ЗиЛ-130.
Гусеничный вездеход «Лунтик»

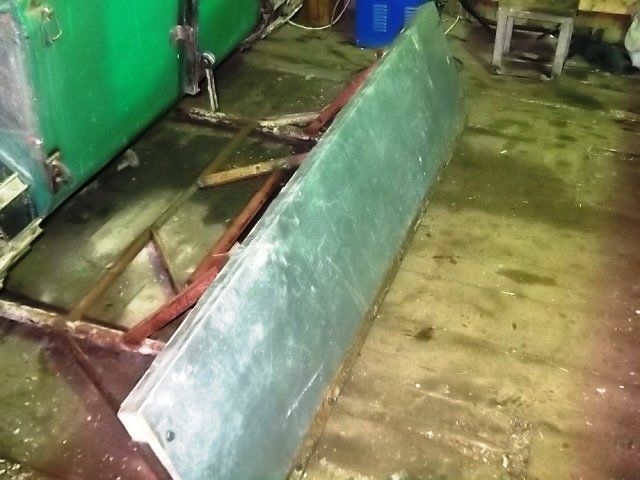

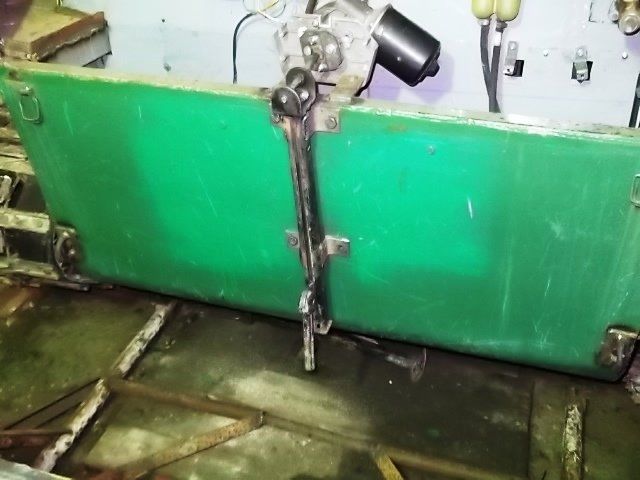

Нож для чистки снега.
Гусеничный вездеход «Лунтик»

Поднимается нож с помощью привода от электродвигателя.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Работа редуктора по подъему ножа.

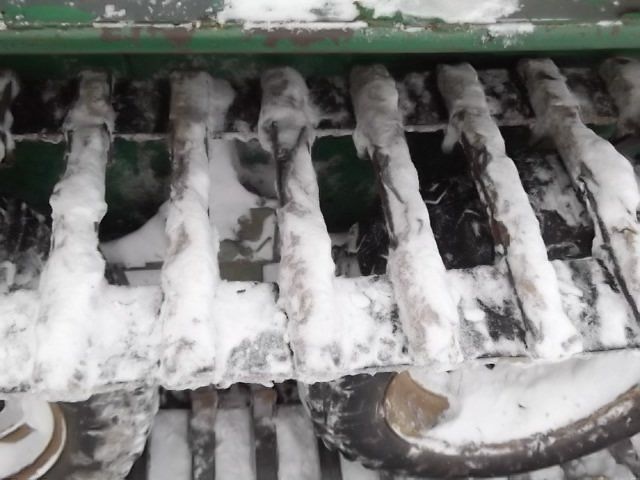

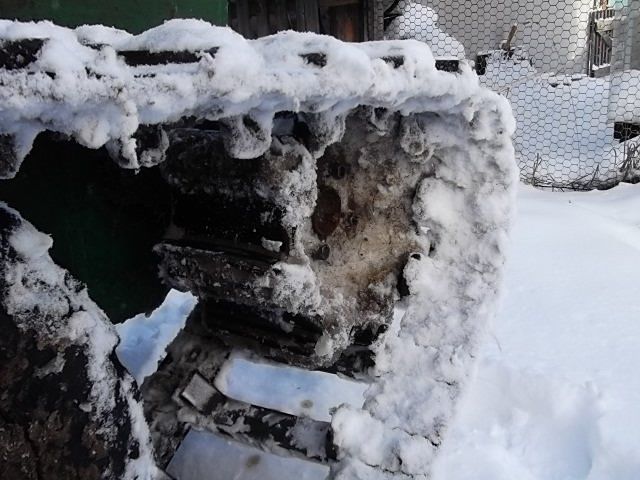

Мокрый снег налипает на ведущую звезду.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

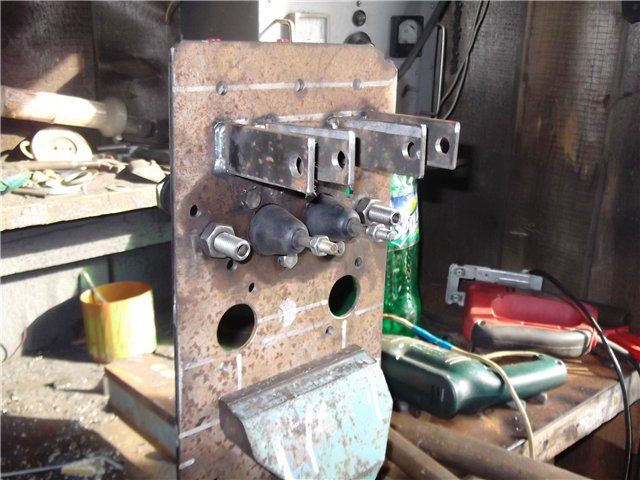

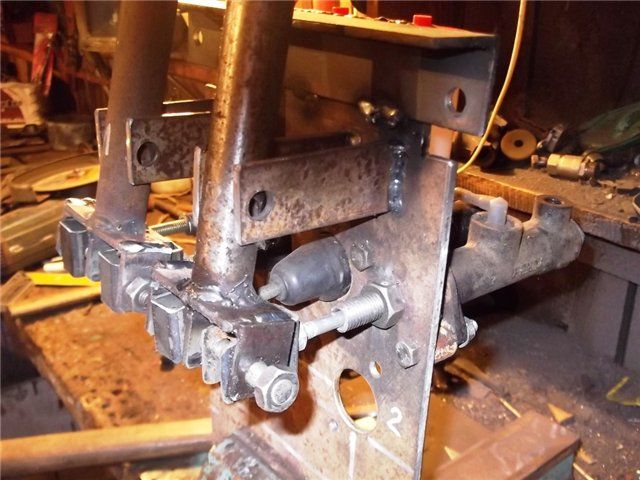

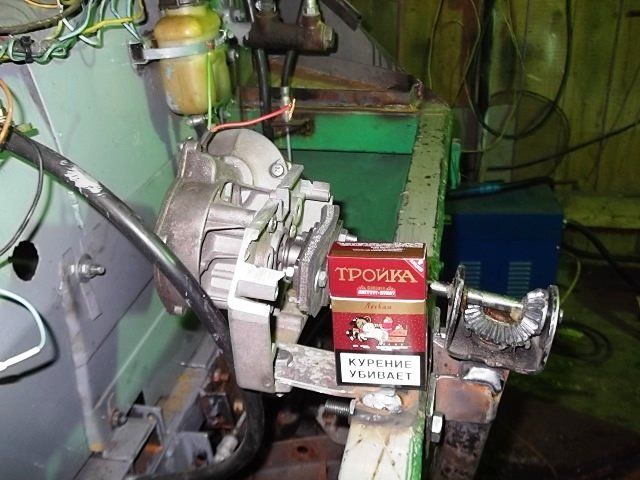

Сборка тормозных гидроцилиндров.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

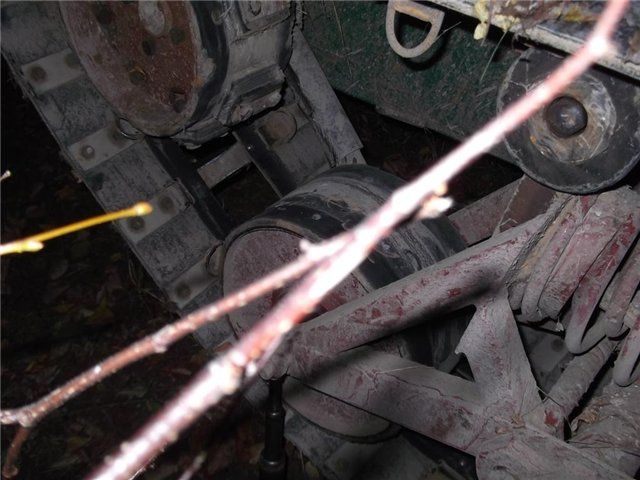

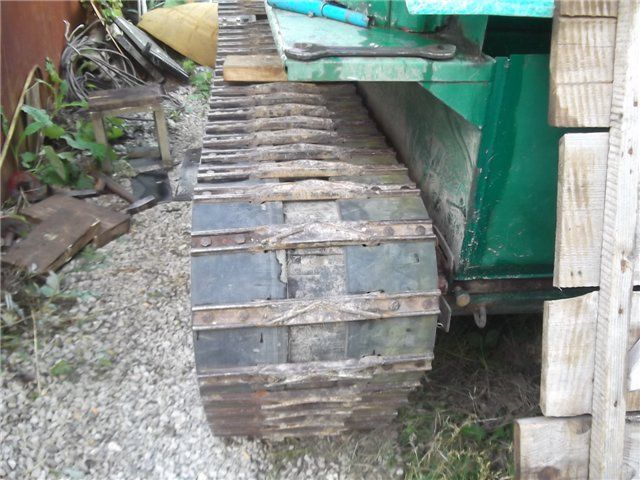

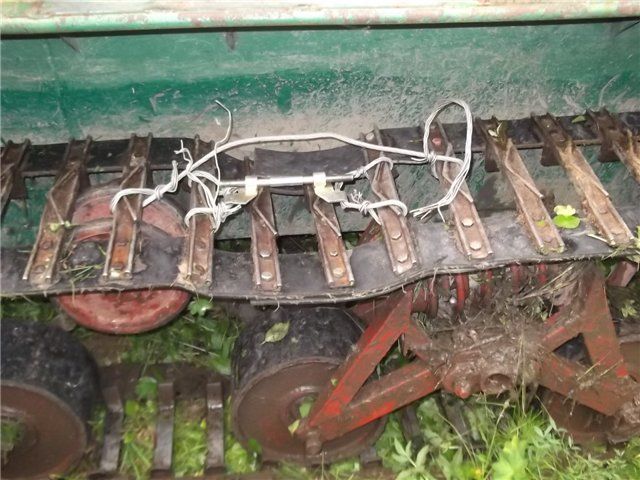

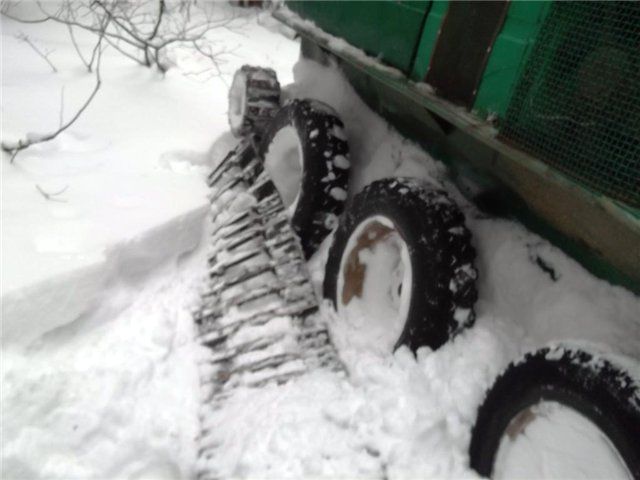

Сход гусеницы на склоне.
Гусеничный вездеход «Лунтик»

Такой косогор.
Гусеничный вездеход «Лунтик»

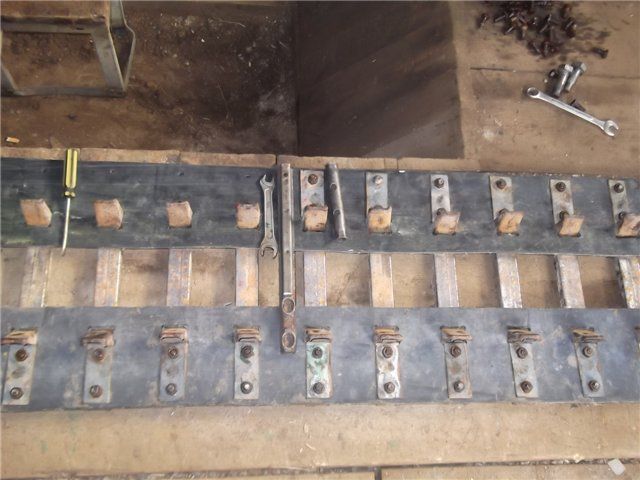

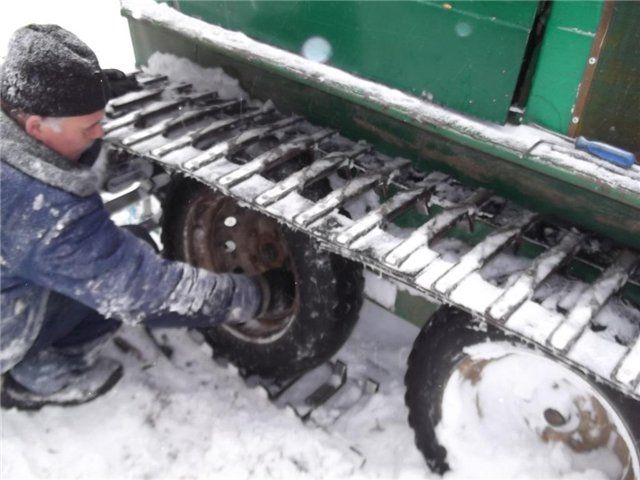

Гусеница одета. Закручивается последняя гайка.
Гусеничный вездеход «Лунтик»

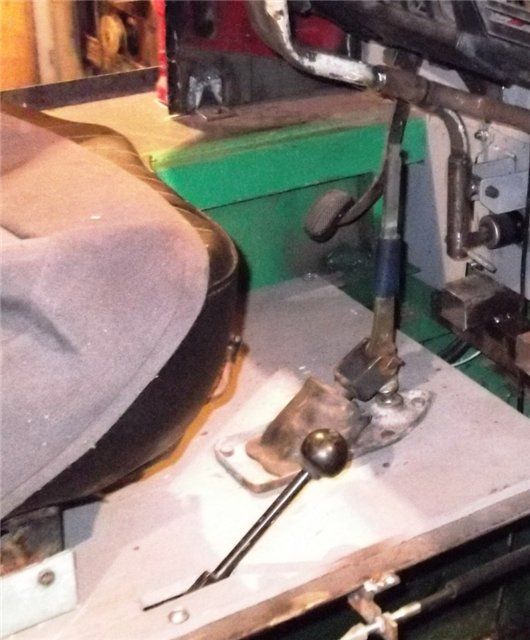

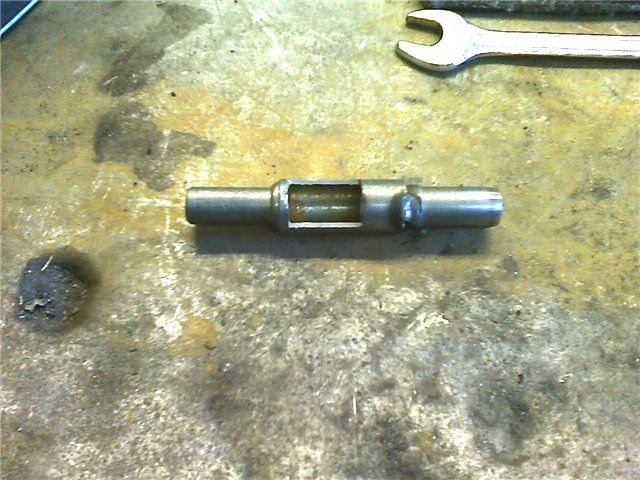

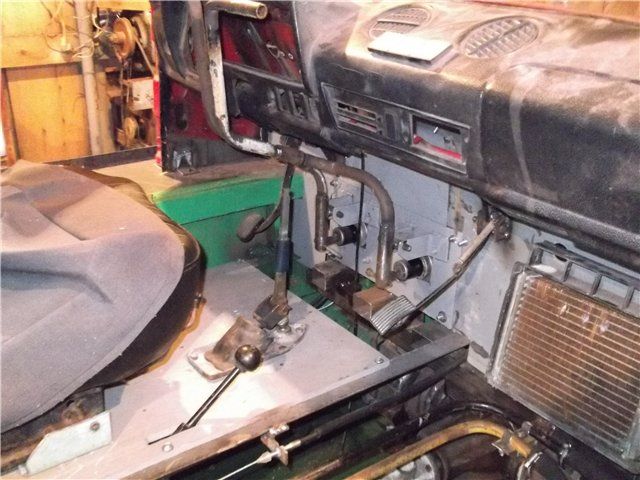

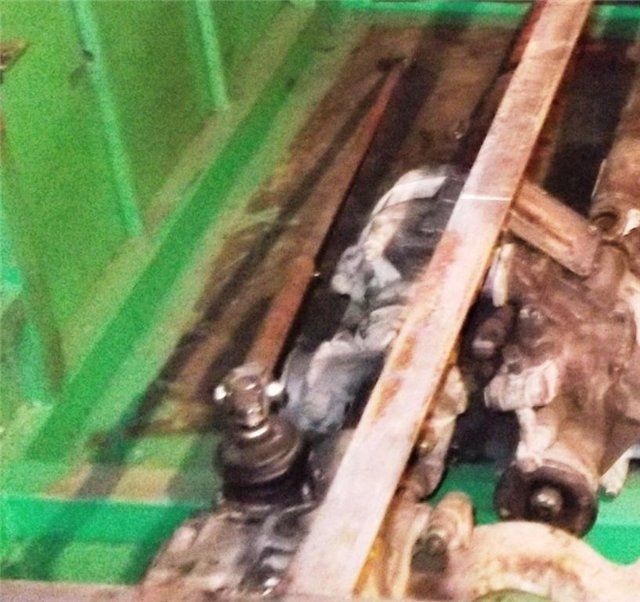

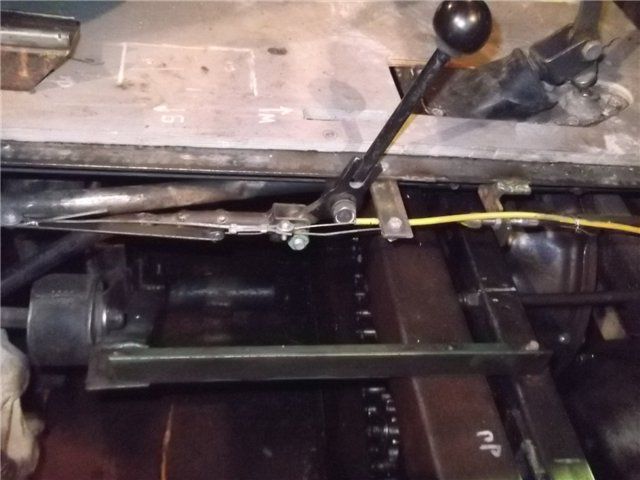

Рычаг от КПП укорочен и нарезана резьба. На резьбу накручена гайка с приваренной трубкой, а в трубку вставлена скобка с трубой от кулисы ВАЗ-2109.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

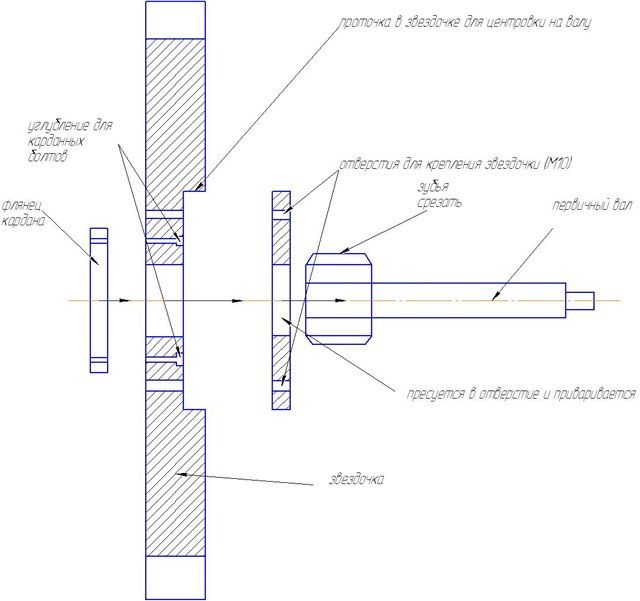

Чертеж крепления звездочки для цепной передачи, первичного вала карданного вала.
Гусеничный вездеход «Лунтик»

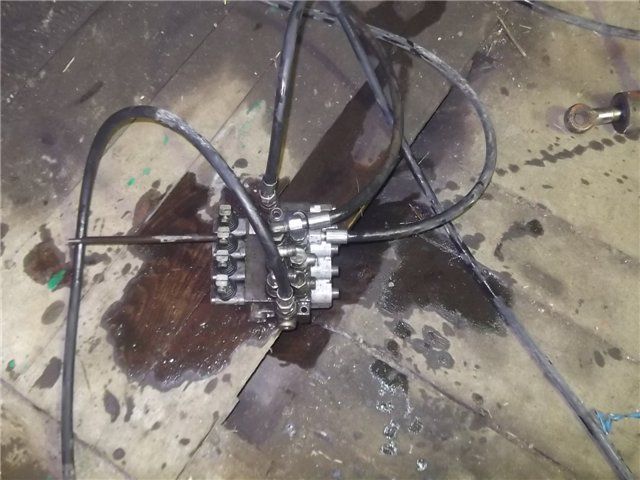

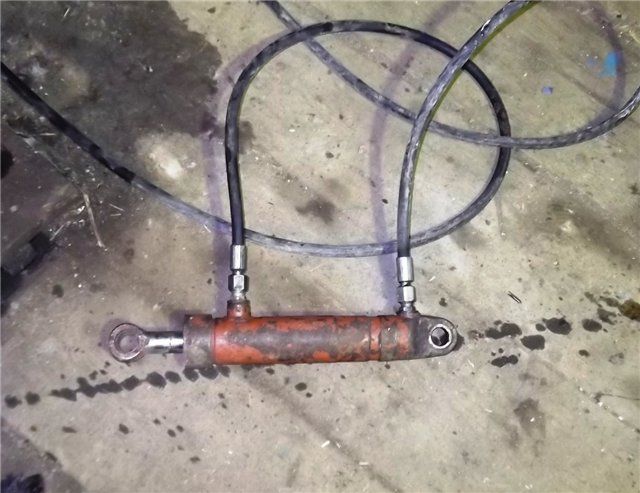

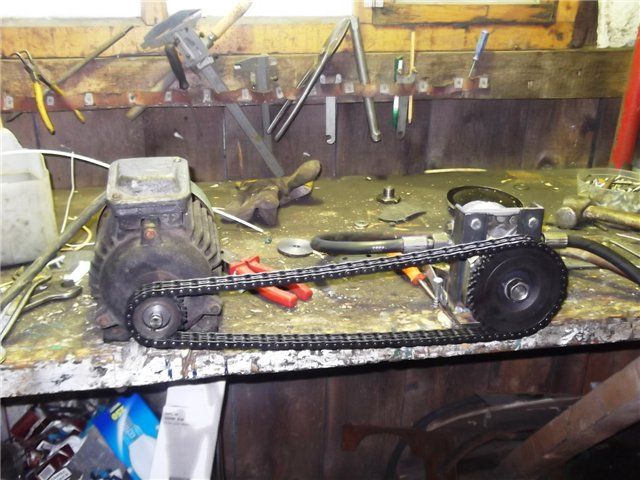

Схема по поднятию ножа на гидравлике собрана, осталось перенести на вездеход.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

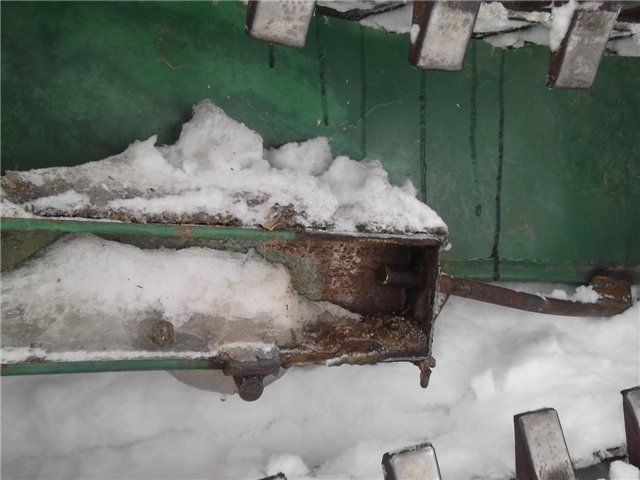

Во время чистки снега оборвало колесо.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Переделал крепление ножа.
Гусеничный вездеход «Лунтик»

Чистка снега с гидравликой. видео.


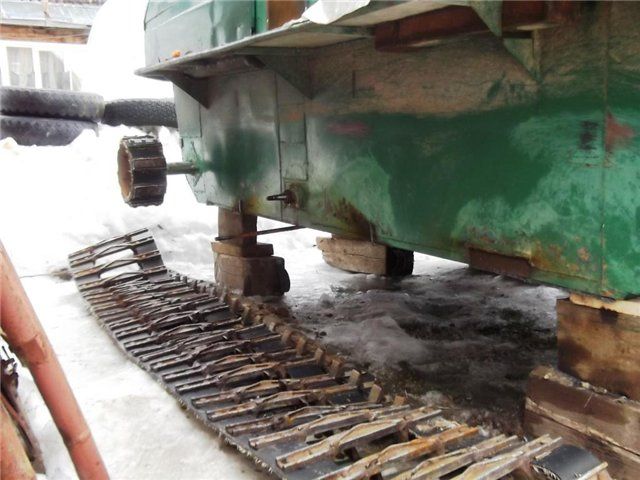

Начало третьей модернизации по "Лунтику".
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

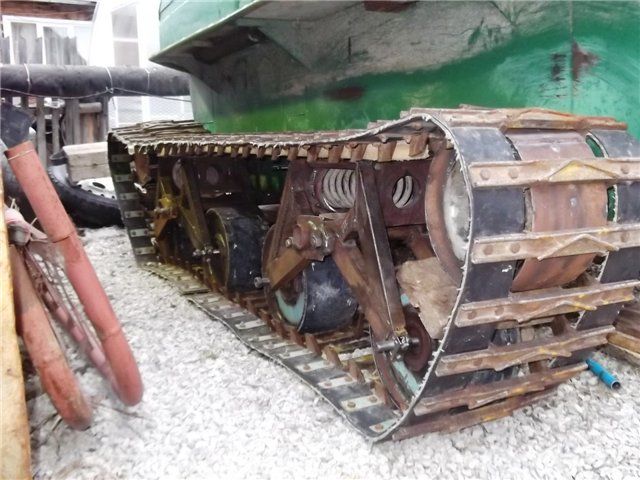

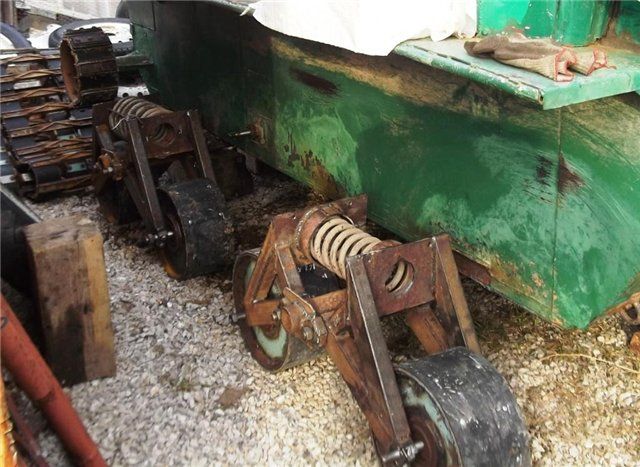

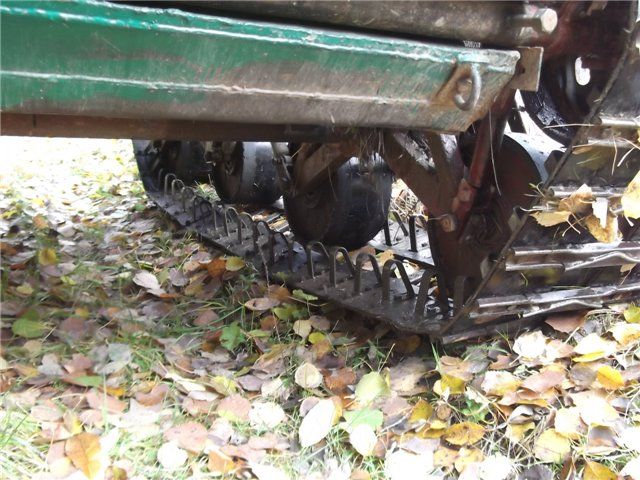

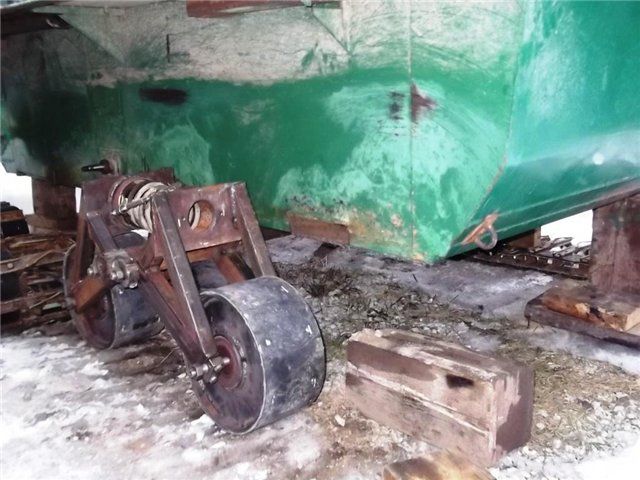

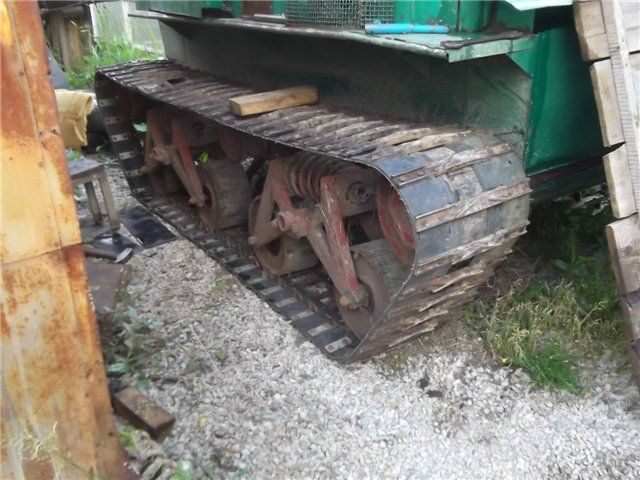

Ходовая тележка под вездеходом.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Установка второй тележки. Остается установить натяжное колесо и накинуть гусеницу.
Гусеничный вездеход «Лунтик»

Осталось поставить натяжник и поддерживающие катки.
Гусеничный вездеход «Лунтик»

Сборка ходовой продолжается.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Проверка ходовых качеств. видео

В пружины добавлена цепь для ограничения хода подвески.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

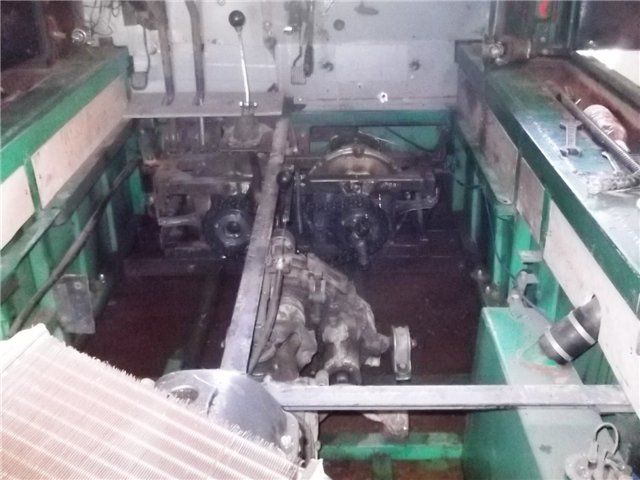

Профилактический осмотр.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

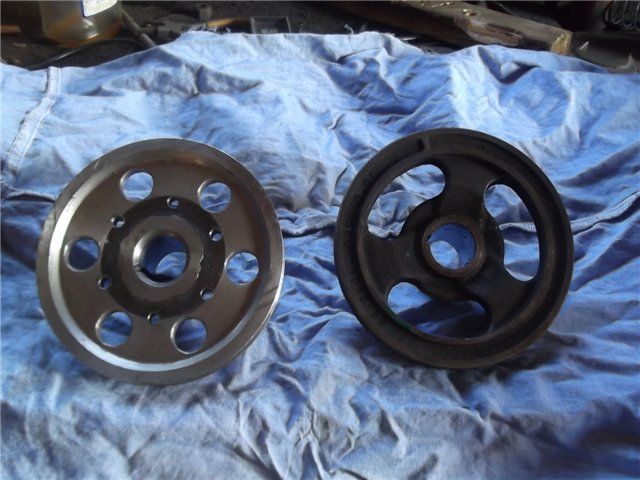

Установил новые шкивы для привода гидронасоса НШ-10.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Установил амортизатор на последний каток.
Гусеничный вездеход «Лунтик»

Порвалась гусеница.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Стянул гусеницы и залатал.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Осмотр ленты гусеницы.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Одна гусянка собрана и одета на вездеход.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Вторая сторона собирается.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Автор "Лунтика" слева-Александр Юдин.
Гусеничный вездеход «Лунтик»

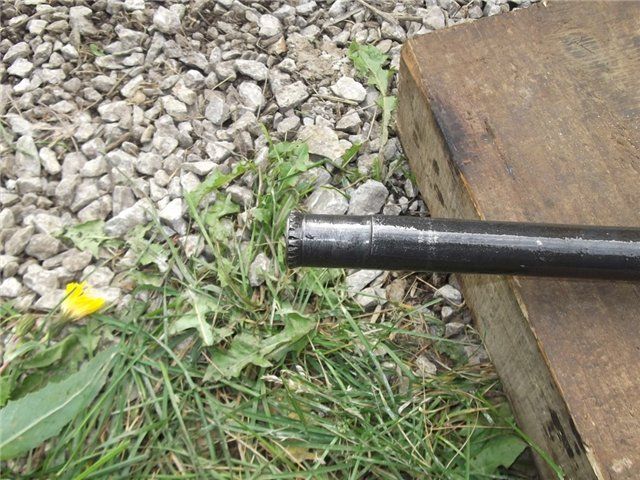

Очередной выезд и сход гусеницы с последующей поломкой полуоси.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

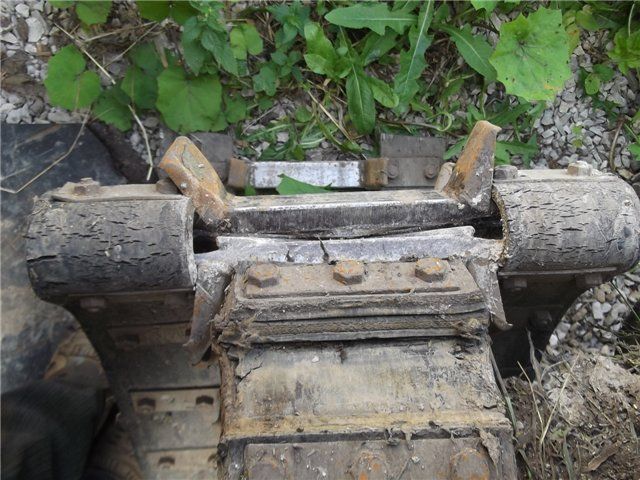

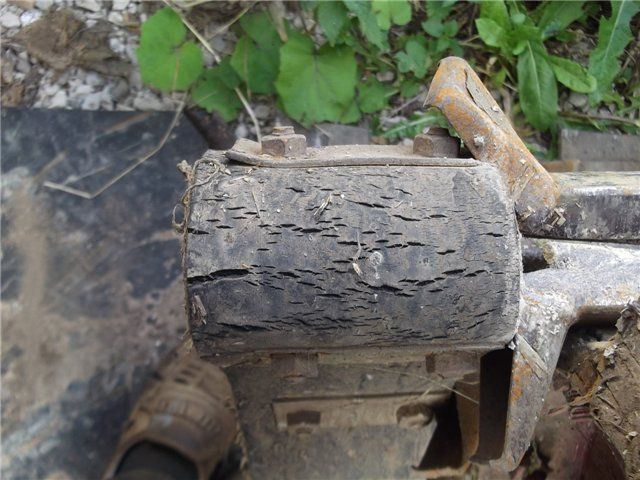

Погнуло ограничители.
Гусеничный вездеход «Лунтик»

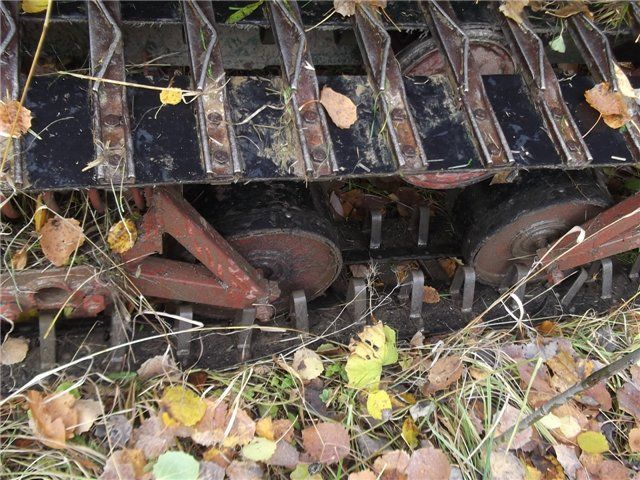

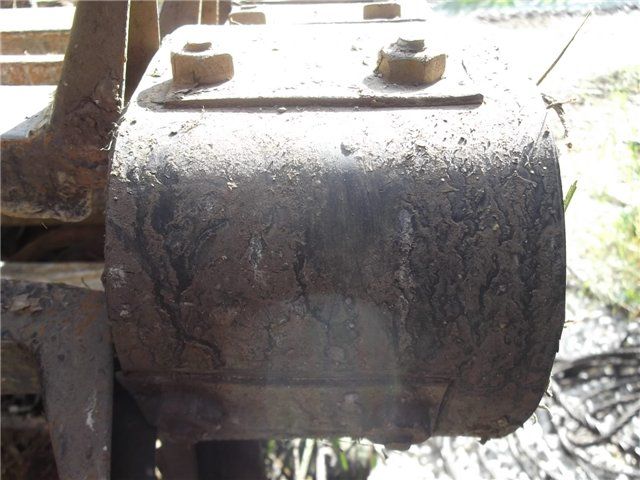

Направляющие ограничители восстановлены.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

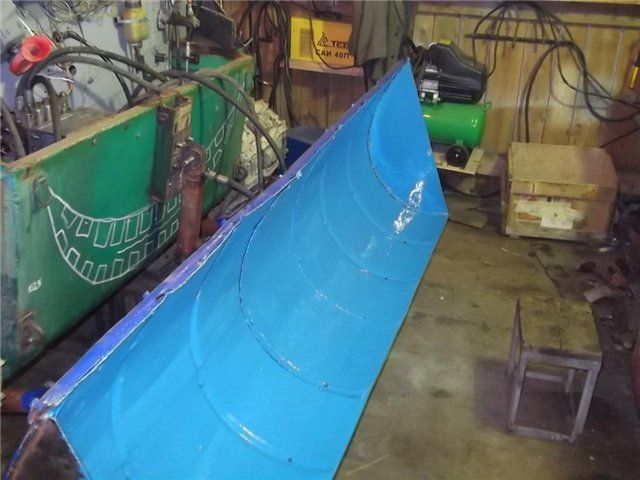

Переделал нож для чистки снега из бочки 200 литров, разрезанного пополам.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

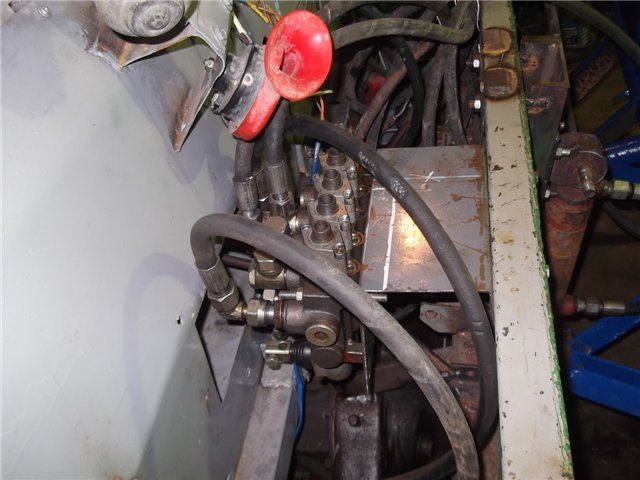

Установил гидравлику для ножа.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

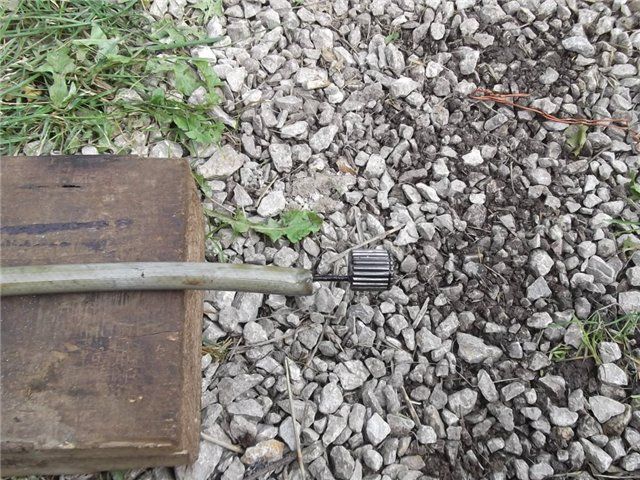

Переделан ручной газ.
Гусеничный вездеход «Лунтик»

Гусеничный вездеход «Лунтик»

Выезд по снегу. видео.


Очень много видео про вездеход "Лунтик".

Пожелаем успехов вездеходостроителю Александру Юдину, ведь он начинает новый проект.скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Онлайн чат

Опрос
Как Вам сайт?

Последние комментарии

Все комментарии
