Гусеничный вездеход «Бобик»

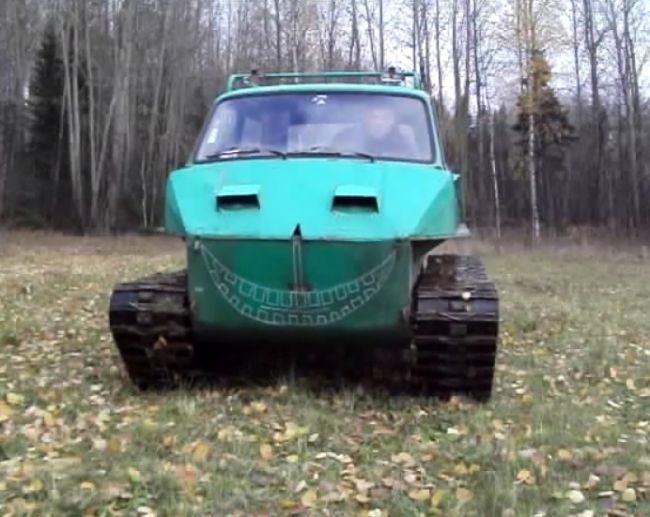

Гусеничный вездеход "Бобик" собранный автосамодельщиком Леонидом из Новосибирска сегодня выкладываю на ваше рассмотрение.
На форуме сайта "Луноходов.Нет" он выступает под ником "Leonid1".
Гусеничный вездеход «Бобик»

Гусеничник получился очень хороший и быстрый. видео.


Корпус лодки собран из трубы профильной. В нижней части профиль 40х40х3 мм, а по бокам профиль 40х20х1,5 мм.
Гусеничный вездеход «Бобик»

Дно лодки обварен металлическим листом толщиной 2 мм.
Гусеничный вездеход «Бобик»

Боковина лодки обшита железом толщиной 1,5 мм.
Гусеничный вездеход «Бобик»

Балансиры выполнены из швеллера N12, с применением оси от ВАЗ-2101 на ступицах опорных колес и на оси балансира.
Гусеничный вездеход «Бобик»

Ступицы от ВАЗ-2101 для крепления опорных колес.
Гусеничный вездеход «Бобик»

В передней части лодки вварен ведущий мост. Чулки усилены косынками.
Гусеничный вездеход «Бобик»

Задний мост от классики и будет дифференциальный поворот.
Гусеничный вездеход «Бобик»

Механизм натяжения выполнен из швеллера NN 12,14.
Гусеничный вездеход «Бобик»

Швеллер большего размера одет на швеллер меньшего размера, приваренного к корпусу лодки, фиксируется болтом.
Гусеничный вездеход «Бобик»

Ось балансира- ступица от ВАЗ-2106, усилена коробкой 40х20 с толщиной 15 мм.
Гусеничный вездеход «Бобик»

На ведущей звездочке 10 зубьев.
Гусеничный вездеход «Бобик»

Для усиления бортов лодки приварены поперечины.
Гусеничный вездеход «Бобик»

На ось механизма натяжения гусеницы одета ступица.
Гусеничный вездеход «Бобик»

На оси балансиров одеты опорные колеса.
Гусеничный вездеход «Бобик»

Траки для гусеницы из хромистой стали. Швеллер толщиной 3 мм.
Гусеничный вездеход «Бобик»

Лодка на колесах.
Гусеничный вездеход «Бобик»

Верхняя часть лодки и прикидка по прохождению трака по натяжному колесу.
Гусеничный вездеход «Бобик»

Суппорт от автомобиля ВАЗ-2108 и дисковые тормоза.
Гусеничный вездеход «Бобик»

Дисковые тормоза более надежные по сравнению с барабанными.
Гусеничный вездеход «Бобик»

Добавлены несущие профили для крыльев.
Гусеничный вездеход «Бобик»

В местах крепления оси балансира усилено металлической пластиной и внутри лодки трубой.
Гусеничный вездеход «Бобик»

Механизм натяжения собран и проверен в работе.
Гусеничный вездеход «Бобик»

Винт механизма натяжения.
Гусеничный вездеход «Бобик»

К крыльям наращены борта.
Гусеничный вездеход «Бобик»

Для бортов применен профиль 40х20х1,5 мм.
Гусеничный вездеход «Бобик»

Корма лодки.
Гусеничный вездеход «Бобик»

Носовая часть вездехода.
Гусеничный вездеход «Бобик»

На колесах ниппеля выведены наружу для удобства эксплуатации.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Ручная шиномонтажка.
Гусеничный вездеход «Бобик»

Покрышка отделяется от диска путем нажатия на рычаг.
Гусеничный вездеход «Бобик»

Нажатие проделываем несколько раз ,пока покрышка не сойдет с диска. Для уменьшения усилия применен удлинитель в виде трубы.
Гусеничный вездеход «Бобик»

Колесо фиксируется на оси и с помощью рычага разбортовывается покрышка.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

На конце рычага приспособление для бортовка покрышки обратно на диск после установки камеры.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

За 20 минут перебортовано 6 колес и перевернуты сосками вовнутрь.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Двигатель установлен. Лодка зачищена изнутри и промазана японским герметиком. Герметичность лодки обеспечена.
Гусеничный вездеход «Бобик»

Наращиваются борта.
Гусеничный вездеход «Бобик»

Вместо лобового стекла применена задняя крышка багажника от ВАЗ-2108.
Гусеничный вездеход «Бобик»

Водительское сиденье установлено.
Гусеничный вездеход «Бобик»

Процесс грунтовки и покраски лодки.
Гусеничный вездеход «Бобик»

Гидровакуумные усилители на тормозные колодки ведущей звезды для поворотов.
Гусеничный вездеход «Бобик»

Между коробкой перемены передач и понижающим редуктором установлен карданный вал, соединенный гибкой муфтой для компенсации несоосности и гашения вибраций.
Гусеничный вездеход «Бобик»

Привод муфта сцепления гидравлический.
Гусеничный вездеход «Бобик»

Карданный вал установлен.
Гусеничный вездеход «Бобик»

Понижающий редуктор.
Гусеничный вездеход «Бобик»

Кулиса рычага переключения перемены передач переделана.
Гусеничный вездеход «Бобик»

Рычаг переключения перемены передач выведен к сиденью водителя.
Гусеничный вездеход «Бобик»

Рычаги управления поворотов вездехода сделаны из полдюймовой трубы.
Гусеничный вездеход «Бобик»

Система рычагов для управления дифференциальным поворотом автосамоделки.
Гусеничный вездеход «Бобик»

Торпедо тоже использован от ВАЗ.
Гусеничный вездеход «Бобик»

На рычаг коробки одет чехол.
Гусеничный вездеход «Бобик»

Привод рычага коробки. Передачи переключаются как в вазовской коробке. Рычаг на коробке сточен на конус и шайба упорная тоже сточена на конус,нажимная пружина на рычаге обрезана на три витка, чтобы мягче стало нажатие. При нажатии рычага вправо, если смотреть с носа, он сам утапливается вниз, переключение легкое и нигде не закусывает.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Собраны все приборы на торпедо.
Гусеничный вездеход «Бобик»

Ведущая звездочка.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Пробросил электропроводку по всему вездеходу.
Гусеничный вездеход «Бобик»

Выведен глушитель.
Гусеничный вездеход «Бобик»

Система охлаждения.
Гусеничный вездеход «Бобик»

Первый выезд на вездеходе "Бобик". видео

Работа балансира в ходовой части.
Гусеничный вездеход «Бобик»

Развесовка вездехода идеальная.
Гусеничный вездеход «Бобик»

Для уменьшения "клевка носом" была подрессорена передняя ось балансира.
Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Гусеничный вездеход «Бобик»

Установил фары.
Гусеничный вездеход «Бобик»

Вперед, на обкатку! видео.

Всё видео про вездеход "Бобик".
Леониду успехов в деле вездеходостроительства.скачать dle 11.1смотреть фильмы бесплатно
