Гусеничный вездеход «Пойдет!»

Гусеничный вездеход "Пойдет!" от Макеева Антона Сергеевича, жителя Санкт-Петербурга, заядлого охотника и рыболова. Для обследования болот под Санкт-Петербургом с бригадой из 4-ех человек решено было создать вездеход.
Гусеничный вездеход «Пойдет!»

Тактико-технические характеристики.
Длина вездехода-4000 мм.
Ширина вездехода-2000 мм.
Ширина гусениц 400 мм.
Лодка герметичная с возможностью плавания.
Двигатель от "Нивы".
КПП (коробка перемены передач) от "Нивы".
Раздаточная коробка от "Нивы".
Два редуктора от главной передачи ВАЗ-2104.
Опорные катки- колеса от классики восемь штук.
Подвеска независимая с балансирами и амортизаторами на каждое колесо.
Каркас лодки алюминиевый из профильной трубы 80х40 мм.
Обшивка листом алюминия толщиной 4мм.
Варится корпус лодки из алюминия под аргоном.

Гусеничный вездеход «Пойдет!»

Для корпуса применяется профиль из алюминия 80х40х6 мм.
Гусеничный вездеход «Пойдет!»

Ведущее колесо из 10 зубьев обшито транспортерной лентой толщиной 7 мм.
Гусеничный вездеход «Пойдет!»

Ось подвески опорного колеса.
Гусеничный вездеход «Пойдет!»

Косынка усиления рычага балансира.
Гусеничный вездеход «Пойдет!»

Опорные катки собраны на корпусе лодки.
Гусеничный вездеход «Пойдет!»

Ось ведущего колеса снаружи корпуса лодки.
Гусеничный вездеход «Пойдет!»

Ось колеса внутри лодки.
Гусеничный вездеход «Пойдет!»

Амортизаторы применены от мотоцикла "Днепр".
Гусеничный вездеход «Пойдет!»

Колеса от классики R13.
Гусеничный вездеход «Пойдет!»

Ось балансира.
Гусеничный вездеход «Пойдет!»

Упор для амортизатора приварен к корпусу лодки.
Гусеничный вездеход «Пойдет!»

Ось балансира изнутри.
Гусеничный вездеход «Пойдет!»

Балансир.
Гусеничный вездеход «Пойдет!»

Ведущие звездочки.
Гусеничный вездеход «Пойдет!»

Трак из алюминия с усилениями.
Гусеничный вездеход «Пойдет!»

Гусеница собрана.
Гусеничный вездеход «Пойдет!»

Момент сборки гусеницы. Применяется транспортерная лента толщиной 10 мм с трехслойным кордом. Ширина ленты 120 мм.
Гусеничный вездеход «Пойдет!»

Ограничительные клыки из алюминия.
Гусеничный вездеход «Пойдет!»

Ограничители прикручиваются двумя болтами к транспортерной ленте.
Гусеничный вездеход «Пойдет!»

Опорные колеса собраны.
Гусеничный вездеход «Пойдет!»

Ось ведущей звезды усилена.
Гусеничный вездеход «Пойдет!»

Гусеница одета на ходовую часть автосамоделки.
Гусеничный вездеход «Пойдет!»

Траки из алюминиевого профиля.
Гусеничный вездеход «Пойдет!»

Вторая гусеница готова.
Гусеничный вездеход «Пойдет!»

Два главных редуктора сварены друг с другом.
Гусеничный вездеход «Пойдет!»

Вал карданный для передачи вращающего момента от раздатки "Нивы" к редуктору моста.
Гусеничный вездеход «Пойдет!»

Передача вращающего момента от редуктора моста к ведущей звездочке.
Гусеничный вездеход «Пойдет!»

Применяется короткий самодельный карданный вал .
Гусеничный вездеход «Пойдет!»

Независимая подвеска на балансирах.
Гусеничный вездеход «Пойдет!»

Ось подвески внутри приварен к корпусу лодки .
Гусеничный вездеход «Пойдет!»

Длина балансира.
Гусеничный вездеход «Пойдет!»

Высота амортизатора.
Гусеничный вездеход «Пойдет!»

Автор проекта.
Гусеничный вездеход «Пойдет!»

Коммутатор российского производства для двигателя.
Гусеничный вездеход «Пойдет!»

Распределитель зажигания.
Гусеничный вездеход «Пойдет!»

Инструменты для сборки.
Гусеничный вездеход «Пойдет!»

Гусеница на стенде собрана.
Гусеничный вездеход «Пойдет!»

Новый радиатор для системы охлаждения.
Гусеничный вездеход «Пойдет!»

Двигатель от ВАЗ-2108.
Гусеничный вездеход «Пойдет!»

КПП (коробка перемены передач) и раздатка от "Нивы".
Гусеничный вездеход «Пойдет!»

Рычаги управления вездеходом.
Гусеничный вездеход «Пойдет!»

Система охлаждения двигателем.
Гусеничный вездеход «Пойдет!»

Пластины усиления траков приварены.
Гусеничный вездеход «Пойдет!»

Направляющие клыки.
Гусеничный вездеход «Пойдет!»

Клиренс получился 480 мм в ненагруженном состоянии и 450 в нагруженном.
Гусеничный вездеход «Пойдет!»

Гусеница натянута.
Гусеничный вездеход «Пойдет!»

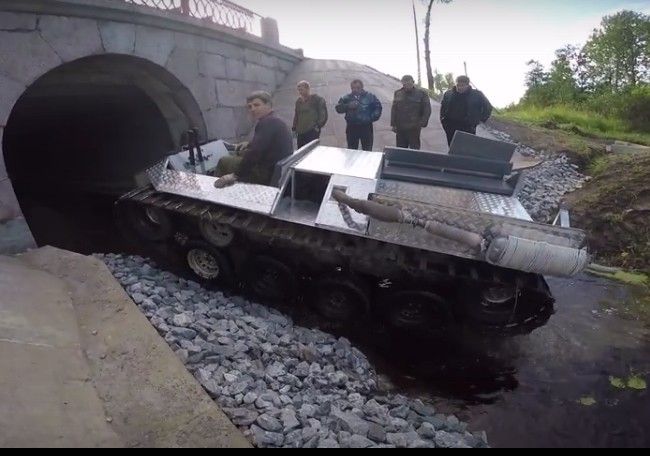

Гусеничный вездеход "Пойдет!" поехал. видео.

А здесь и поплыл. видео.

В данный момент вездеход перегнали на базу и там эксплуатируется.
Всё видео про автосамоделку "Пойдет!"
Удачи Антону Сергевичу Матвееву в деле строительства вездеходов.скачать dle 11.1смотреть фильмы бесплатно
