Нередко перед владельцами Wi-Fi-передатчиков встает вопрос, как же можно проверить уровень сигнала. Так как покупать специально для этих целей прибор хочется не всем, одним автором было придумано решение, как можно сделать такое устройство самостоятельно. Устройство очень просто в изготовлении и использовании, но его точность значительно ниже специализированных приборов.

Идея прибора очень простая, необходимо сделать антенну, которая бы принимала сигнал Wi-Fi и затем переводила его в ЭДС, ну а затем на основе показаний силы тока можно сделать вывод о мощности сигнала. В качестве колебательного контура используется квадрат из проволоки, к которому подключается подстроечный конденсатор. Что касается нагрузки, то в качестве нее выступает милливольтметр.

Материалы и инструменты:
- диод СВЧ в керамическом корпусе (подходит Д405 или Д603);
- керамический конденсатор (1 нФ);
- подстроечный конденсатор (5-15 пФ);
- паяльник;
- мультиметр;
- советская вилка;
- точило;
- медная проволока;
- кусок текстолита.

Процесс изготовления:

Шаг первый. Подготовка вилки

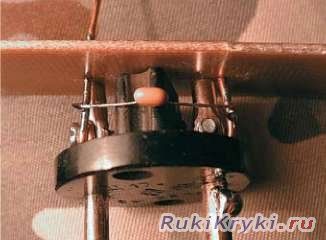

Чтобы удобно подключать устройство к мультиметру автор решил использовать обычную советскую вилку. Для этого нужно снять ее кожух и затем сточить все выступающие части при помощи точила. Далее нужно взять два куска медной проволоки и прикрутить к контактам вилки. Между контактами вилки необходимо припаять нанофарадный конденсатор.
Измеритель сигнала Wi-FI своими руками

Шаг второй. Создание и установка антенны

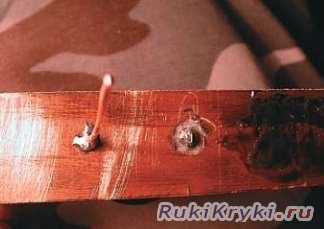

Теперь нужно взять кусок текстолита подходящего размера и просверлить два отверстия, они сверлятся примерно напротив контактов вилки. Далее в эти отверстия вставляются установленные ранее медные проволоки. Для фиксации проволоку нужно припаять к текстолиту, тогда конструкция будет надежной.
Измеритель сигнала Wi-FI своими руками
Измеритель сигнала Wi-FI своими руками
Измеритель сигнала Wi-FI своими руками

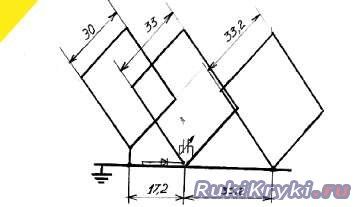

Теперь можно приступать к созданию антенны. Один из припаянных медных проводов нужно отделить от общего контакта всей пластины. Здесь будет находиться принимающая рамка. Для создания рамок антенны нужно придерживаться чертежа, всего нужно согнуть 3 квадрата из проволоки. Высота первого квадрата должна быть 30 мм, второго 33 мм (он будет выступать в качестве активного вибратора). Третий квадрат будет играть роль рефлектора, он имеет высоту 34.5 мм. Конечно, достичь такой точности тяжело, но чем точнее будут изогнуты квадраты, тем качественнее будет работать прибор. Для создания квадратов на проволоке делаются засечки, а затем она сгибается при помощи плоскогубцев.

После того как контакты будут готовы, их можно припаивать к плате. Самые крайние квадраты нужно просто припаять к самой пластине, важно при этом соблюдать расстояние. Что касается центрального квадрата, то его нужно припаять к тому контакту, который был до этого отделен от общего токопроводного слоя текстолита.

Далее на второй квадрат устанавливается СВЧ-диод, а между ножек квадрата припаивается конденсатор. Теперь остается лишь припаять диод к основной пластине и можно приступать к испытаниям.

Шаг третий. Проверка устройства
Для проверки девайса понадобится телефон с блютузом. Изготовленное устройство вставляется в мультиметр и включается режим замера напряжения. При подношении телефона к антенне на мультиметре должны появляться цифры. Перемещая антенну, нужно добиться наибольшего напряжения. Далее телефон постепенно уносят, если цифры будут падать, значит, устройство работает верно, и была поймана частота в 2.4 ГГц.

Конечно, для точных измерений этот прибор не подойдет, но приблизительно определить силу сигнала и найти его источник с помощью него не составит труда. В будущем планируется оснастить устройство дополнительным усилителем, к примеру, это может быть микроконтроллер, который позволит еще более тщательно анализировать сигнал.скачать dle 11.1смотреть фильмы бесплатно
