Гусеничный вездеход «Улан-3»

Гусеничный вездеход "Улан-3" от Александра Уланова из деревни Новая Ляля Свердловской области. Наш старый знакомый собирает уже четвертый вездеход и каждый раз что-то новое и интересное в компоновке
движетеля или технологии изготовления частей и агрегатов автосамоделки. Все это описано на форуме сайта "Луноходов.Нет" Александром под ником "улан".
Гусеничный вездеход «Улан-3»

Видео про вездеход "Улан-3".



Тактико-технические характеристики:
Двигатель "Лифан"-22 л.с.
КПП (коробка перемены передач)-мотоцикл "Днепр".
Вал карданный от КПП к редуктору от с\х машин (картофелекопалки) с передаточным числом 1,25.
Планетарки с передаточным числом 6,5.
Основной тормоз-барабанный.
Планетарный тормоз через цепную передачу с передаточным числом 4 на дисковый тормоз.
Вес не более 650 кг.

Компоновка ведущего моста.
Гусеничный вездеход «Улан-3»

Редуктор-планетарка-ведущая звездочка.
Гусеничный вездеход «Улан-3»

В хозяйстве приобретение-фрезерный станок 6Н10.
Гусеничный вездеход «Улан-3»

Компоновка двигатель-коробка-задний мост. Днище лодки сварен.
Гусеничный вездеход «Улан-3»

Между КПП и задним мостом будет гибкая муфта.
Гусеничный вездеход «Улан-3»

Через цепную передачу подключен тормоз к корончатой шестерне планетарки. Фрикцион сделан из дисков
сцепления мотоцикла "Урал". Передаточное число фрикциона-3, планетарки-6,5.
Гусеничный вездеход «Улан-3»

Работа ведущей звездочки и бортфрикциона. Ведущая звезда имеет 16 зубьев. 8 зубьев всегда в работе. видео.

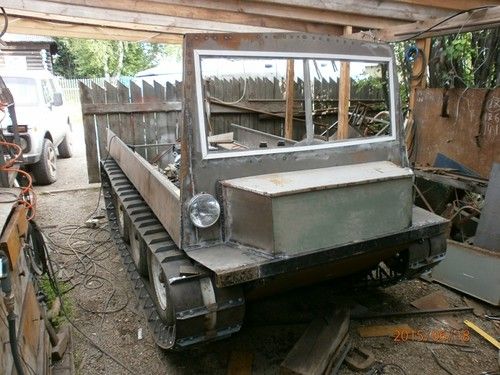

Лицевая часть вездехода "Улан-3".
Гусеничный вездеход «Улан-3»

Ручки управления вездеходом.
Гусеничный вездеход «Улан-3»

Нагибаются ограничители-клыки для гусеницы.
Гусеничный вездеход «Улан-3»

Стойка приспособления.
Гусеничный вездеход «Улан-3»

Приспособление. Вид с торца.
Гусеничный вездеход «Улан-3»

Лента для гусеницы.
Гусеничный вездеход «Улан-3»

Ширина гусеницы 320 мм.
Гусеничный вездеход «Улан-3»

Ленты гусеницы соединяется петлей.
Гусеничный вездеход «Улан-3»

Трак для гусеницы.
Гусеничный вездеход «Улан-3»

Трак на ведущей звезде.
Гусеничный вездеход «Улан-3»

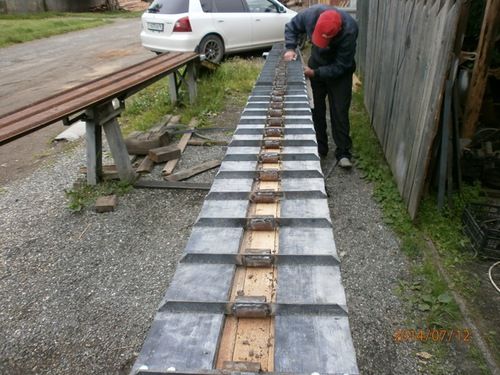

Гусеница готова.
Гусеничный вездеход «Улан-3»

Ведущая звездочка.
Гусеничный вездеход «Улан-3»


В кузов автомобиля размещается для перевозки на дальние расстояния. видео


Спартанская кабина и двое рассаживаются свободно.
Гусеничный вездеход «Улан-3»

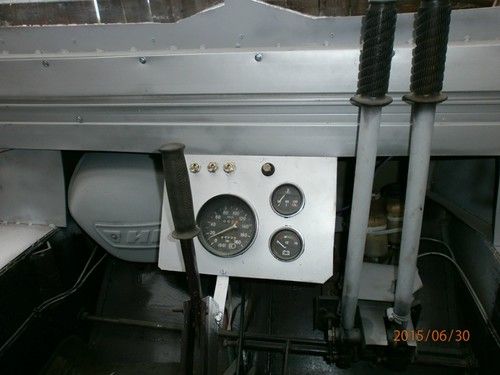

Идем по приборам! А едем примерно 6 км\час.


Съездил в лес за морошкой.
Гусеничный вездеход «Улан-3»

Всё видео про вездеход "Улан-3".
Александру Уланову успехов в деле строительства вездеходов.скачать dle 11.1смотреть фильмы бесплатно
