Гусеничная танкетка «Клоп»

Танкетка "Клоп" от москвича Георгия Акимова с его группой "UFO Garage". С этими ребятами мы уже знакомы по статьям "Модель танка МС-1 (Т-18) в масштабе 1:1".
На сайте "Луноходов.Нет" он рассказывает о своей автосамоделке под ником "UfoJun".
Гусеничный вездеход получился маленьким и юрким.
Гусеничная танкетка  «Клоп»

А все началось с маленькой идеи поставить скутер на гусеничный движитель.
Гусеничная танкетка  «Клоп»

Донор для вездехода.
Гусеничная танкетка  «Клоп»

Идет разборка скутера от пластика.
Гусеничная танкетка  «Клоп»

Гусеница взята от "Муравья".
Гусеничная танкетка  «Клоп»

Сделан деревянный макет для гусеничного движетеля.
Гусеничная танкетка  «Клоп»

Примерная установка гусениц .
Гусеничная танкетка  «Клоп»

Ходовая часть воплощенная в металл.
Гусеничная танкетка  «Клоп»

Прикидка к скутеру ходовой части.
Гусеничная танкетка  «Клоп»

Скутер сидит на раме.
Гусеничная танкетка  «Клоп»

Проверка ходовой части вездехода.
Гусеничная танкетка  «Клоп»

Ходовая часть работает отлично.

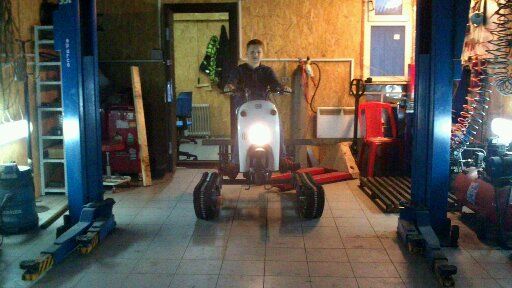

Легкий скутер на гусеницах.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Все было сделано очень просто и красиво, но не хватало ходовых качеств для вездехода. Двигатель был маломощным и скутер поворачивал только на ходу.
Для поворота на месте не хватало мощности двигателя.


Принято решение разобрать автосамоделку, собрать скутер обратно и продать, а на ходовую часть поставить двигатель большей мощности. Двигатель "Лебедев Моторс".
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

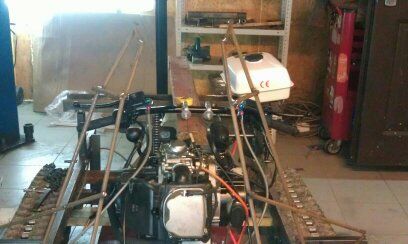

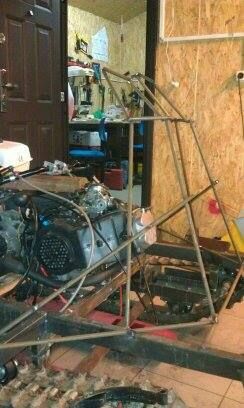

Макет стойки руля на вездеходе.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Установлен руль на каркас.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Танкетка "Клоп" бежит по двору гаража. видео


Обкатка ходовой части и всей трансмиссии проходит во дворе.
После обкатки установлен глушитель.
Гусеничная танкетка  «Клоп»

Приварены подставки для ног.
Гусеничная танкетка  «Клоп»

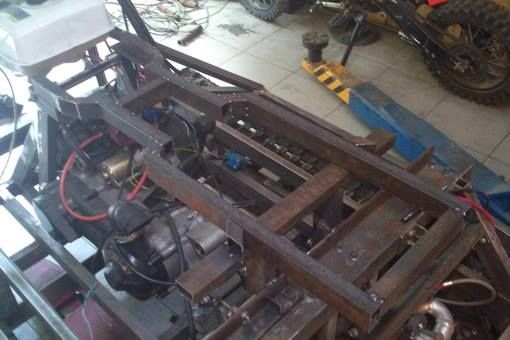

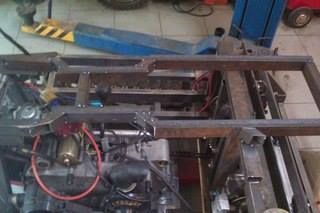

Рама над двигателем для посадки водителя.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Ходовая часть переделана ,чтобы не слетали гусеницы.
Гусеничная танкетка  «Клоп»

Ведущая звезда до переделки.
Гусеничная танкетка  «Клоп»

Ходовая часть до переделки.
Гусеничная танкетка  «Клоп»

После переделки добавлены два пластиковых блина на ось, что не дает гусенице соскакивать во время поворотов.
Гусеничная танкетка  «Клоп»

Ходовая часть.
Гусеничная танкетка  «Клоп»

Основание будущего сиденья для водителя и шаблоны крыльев.
Гусеничная танкетка  «Клоп»

Шаблоны точно повторяют все контуры.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Из листа алюминия по шаблонам вырезаны крылья и установлены.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Задняя часть тоже закрыта.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Крепление листов на шурупах.
Гусеничная танкетка  «Клоп»

Ящик под запчасти.
Гусеничная танкетка  «Клоп»

В нем же установлен аккумулятор.
Гусеничная танкетка  «Клоп»

Все лето проходила обкатка танкетки "Клоп". Здесь же вы увидете всех создателей этой танкетки.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

После обкатки происходит разборка вездехода и пескоструйка всех металлических элементов перед грунтовкой и покраской. До пескоструя.
Гусеничная танкетка  «Клоп»

Устройство пескоструйное.
Гусеничная танкетка  «Клоп»

После пескоструя.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Грунтовка.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Грунтовка рамы.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Покрытие антигравием.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Покраска деталей автосамоделки в зеленый цвет.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Сборка агрегатов на покрашенную раму.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеницы одеты.
Гусеничная танкетка  «Клоп»

Моменты сборки.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Сиденье обтянуто.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Осталось собрать переднюю часть.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Установка фар.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

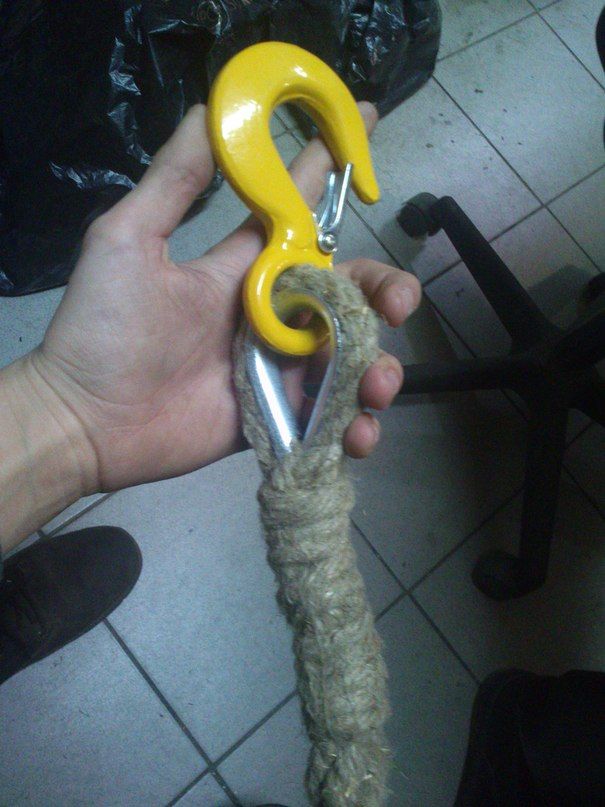

Установка буксировочного троса.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

На видео все эти шаги показаны. видео.

Покраска фар.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

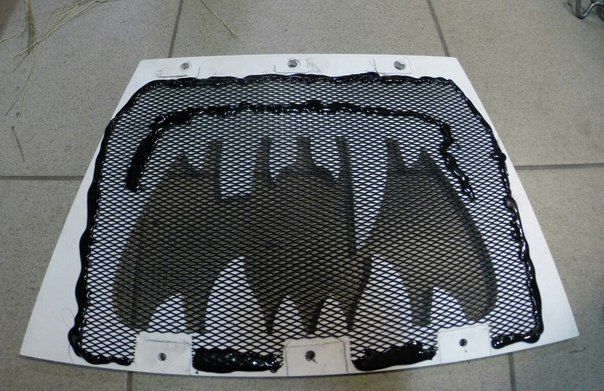

Процесс сборки решетки радиатора.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Изготовление решетки на видео из ПВХ пластика.

Боевая раскраска танкетки "Клоп".
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Фирменные шильдики.
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Обязательное приспособление для вездехода.
Гусеничная танкетка  «Клоп»

"Клоп" готов к покорению вершин.
Гусеничная танкетка  «Клоп»

Дальнейшая экстремальная жизнь танкетки "Клоп".
Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Гусеничная танкетка  «Клоп»

Сведения и материалы собраны из разных источников.
Группа вконтакте. https://vk.com/ufojun
Страница на Фейсбуке. https://www.facebook.com/UfoJun
Все видео на Ютубе. https://www.youtube.com/channel/UCQgq8nfnImdCyNmT1BqkdyQ/videos
На сайте "Луноходов.Нет" http://lunohodov.net/forum/viewtopic.php?t=12042&postdays=0&postorder=asc&start=0
Дальнейшее строительство "Модель танка МС-1 (Т-18) в масштабе 1:1". http://usamodelkina.ru/6279-model-tanka-ms-1-t-18-v-masshtabe-11.html
Ждем от Акимова Георгия новых автосамоделок.скачать dle 11.1смотреть фильмы бесплатно
