Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход "MSR" /Москва/ построил москвич Александр Бусыгин, о чем он и рассказывает на форуме сайта "Луноходов. Нет" под ником "Mosrentgen".
Хороший вездеход получился.
Гусеничный вездеход «MSR» /Москва/

Выезд вездехода перед испытаниями. видео


Тактико-технические характеристики.
Двигатель от ВАЗ-2106 или запасной вариант Тойота 1С-дизель.
Мост от ВАЗ-2106.
КПП (коробка перемены передач) от ВАЗ-2106.
Раздаточная коробка от ГАЗ-69.
Корпус -лодка непроницаемая.
Гусеницы на ленте толщиной 13 мм.

Немножко об оснащении гаража.

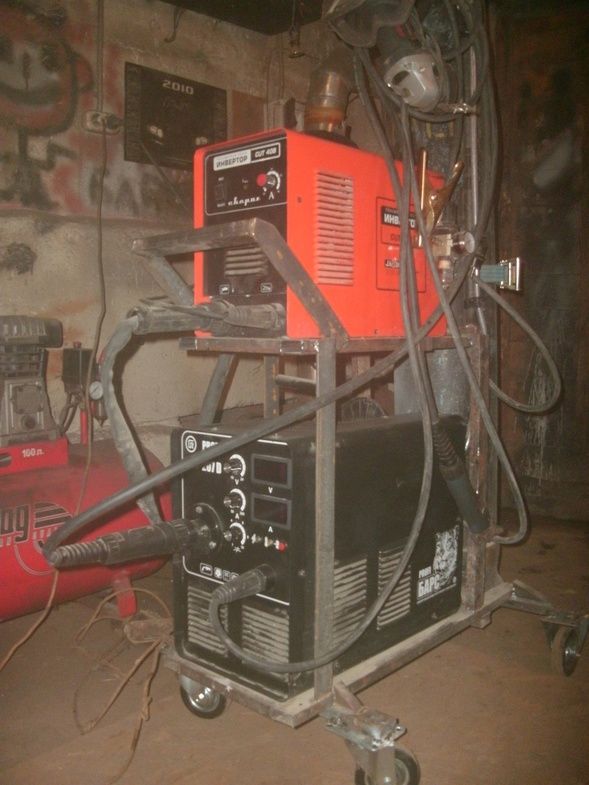

Сварочные аппараты.
Гусеничный вездеход «MSR» /Москва/

Компрессор воздушный.
Гусеничный вездеход «MSR» /Москва/

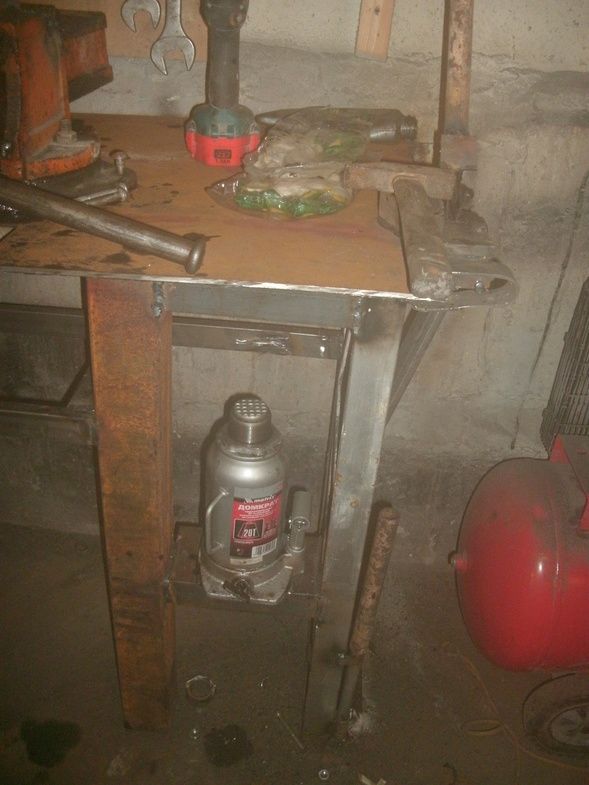

Домкрат.
Гусеничный вездеход «MSR» /Москва/

Верстачок и сверлильный аппарат.
Гусеничный вездеход «MSR» /Москва/

Приспособление для резки полос из "Болгарки".
Гусеничный вездеход «MSR» /Москва/

Приспособление для гнутия клыков-ограничителей для гусеницы.
Гусеничный вездеход «MSR» /Москва/

Форма для клыков. (пуансон)
Гусеничный вездеход «MSR» /Москва/


Процесс строительства вездехода.
Готовый клык для гусеницы.
Гусеничный вездеход «MSR» /Москва/

Количество клыков увеличивается. Применяется масло как смазка.
Гусеничный вездеход «MSR» /Москва/

На изготовление клыков уходит 30 см полосы.
Гусеничный вездеход «MSR» /Москва/

Клыки делаются.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Клыки трескаются без смазки.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Процесс долгий и нудный, но надо через это пройти.
Гусеничный вездеход «MSR» /Москва/

Пилим основание для клыков.
Гусеничный вездеход «MSR» /Москва/

Напилена целая гора.
Гусеничный вездеход «MSR» /Москва/

Основание приваривается к клыку.
Гусеничный вездеход «MSR» /Москва/

Кондуктор для сваривания основания клыков.
Гусеничный вездеход «MSR» /Москва/

Момент варки клыка.
Гусеничный вездеход «MSR» /Москва/

Вроде идет к концу муторная и однотонная работа по изготовлению ограничителей.
Гусеничный вездеход «MSR» /Москва/

Трак после прикрепления к нему клыка.
Гусеничный вездеход «MSR» /Москва/

Клыки покрашены.
Гусеничный вездеход «MSR» /Москва/

К траку привариваются грунтозацепы.
Гусеничный вездеход «MSR» /Москва/

Одна гусеница готова.
Гусеничный вездеход «MSR» /Москва/

Вторая гусеница готова и свернута в рулон.
Гусеничный вездеход «MSR» /Москва/

Два задних моста приготовлено.
Гусеничный вездеход «MSR» /Москва/

Кожух муфты сцепления и КПП (коробка перемены передач).
Гусеничный вездеход «MSR» /Москва/

Варится корпус лодки.
Гусеничный вездеход «MSR» /Москва/

Передняя часть лодка.
Гусеничный вездеход «MSR» /Москва/

Корпус усиливается поперечинами.
Гусеничный вездеход «MSR» /Москва/

Корпус лодки встает на колеса.
Гусеничный вездеход «MSR» /Москва/

Ведущая ступица с суппортом для дисковых тормозов.
Гусеничный вездеход «MSR» /Москва/

Жесткая подвеска ходовой части . Оси опорных колес приварены к корпусу.
Гусеничный вездеход «MSR» /Москва/

Оси усилены косынками.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Вся ходовая усилена косынками.
Гусеничный вездеход «MSR» /Москва/

Лобовое стекло установлено.
Гусеничный вездеход «MSR» /Москва/

Двигатель занял место на корме.
Гусеничный вездеход «MSR» /Москва/

Топливный бак занял свое место.
Гусеничный вездеход «MSR» /Москва/

Гусеница одета на колеса.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Вал карданный для соединения раздатки и моста ведущего.
Гусеничный вездеход «MSR» /Москва/

Рулевая колонка.
Гусеничный вездеход «MSR» /Москва/

Карданный вал сваривается. Самодельный вал карданный установлен на автосамоделку.
Гусеничный вездеход «MSR» /Москва/

Двигатель собирается на месте.
Гусеничный вездеход «MSR» /Москва/

Двигатель до установки радиатора.
Гусеничный вездеход «MSR» /Москва/

Двигатель с трехрядным медным газелевским радиатором.
Гусеничный вездеход «MSR» /Москва/

Стойки усилены косынками.
Гусеничный вездеход «MSR» /Москва/

Двигатель от ВАЗ-2106 с муфтой сцепления и коробкой перемены передач.
Гусеничный вездеход «MSR» /Москва/

Валы карданные собраны.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Железа все больше и больше на вездеходе.
Гусеничный вездеход «MSR» /Москва/

Кабина вездехода.
Гусеничный вездеход «MSR» /Москва/

Лебедка занимает свое место.
Гусеничный вездеход «MSR» /Москва/

Гусеничный вездеход «MSR» /Москва/

Окончательный наружный вид вездехода.
Гусеничный вездеход «MSR» /Москва/

Установлены фары.
Гусеничный вездеход «MSR» /Москва/

Максимальный вес автосамоделки получился 1060 кг с полной заправкой.

Пробный выезд по ГСК. видео.


Разгрузка вездехода. Очень интересное решение с кабиной. видео.


Все фотографии про строительство вездехода "MSR" /Москва/.
Всё видео про строительство и обкатку вездехода.
В данный момент Александр работает над другим проектом. Ждем от него хороших новостей про его самоделку.скачать dle 11.1смотреть фильмы бесплатно
