Гусеничный вездеход «Ковчежец»

Гусеничный вездеход "Ковчежец" построил Андрей Селезнев из Кривого Рога для покатушек и на форуме сайта "Лунохода.Нет" он зарегистрирован под ником "andrey1965".
Вездеход построен для поездок по острову, прибрежью, плавать по лиману .
Гусеничный вездеход «Ковчежец»

Описание конструкции гусеничного вездехода "Ковчежец". видео часть 1.


Описание конструкции гусеничного вездехода "Ковчежец". видео часть 2.


Размеры вездехода.
По верхней части размеры. длина-2450 мм, ширина-1600 мм, высота-450 мм, съемные багажники 2 штуки по бокам и один задний.
По нижней части размеры. длина-2500 мм, ширина- 850 мм, высота-350 мм. для уверенного плавания по волнам с полной загрузкой необходимо повысит борта еще на 350 мм.
Первый выезд снятый на видео.


Установлен двигатель от ЗАЗ-40 с воздушным охлаждением.
Гусеничный вездеход «Ковчежец»

Привод цепной гусеницы происходит за счет ведущей звездочки.
Гусеничный вездеход «Ковчежец»

Гусеница цепная, что не дает устойчивости во время поворотов и слетает.
Гусеничный вездеход «Ковчежец»

Опорные колеса R13, подвеска жесткая.
Гусеничный вездеход «Ковчежец»

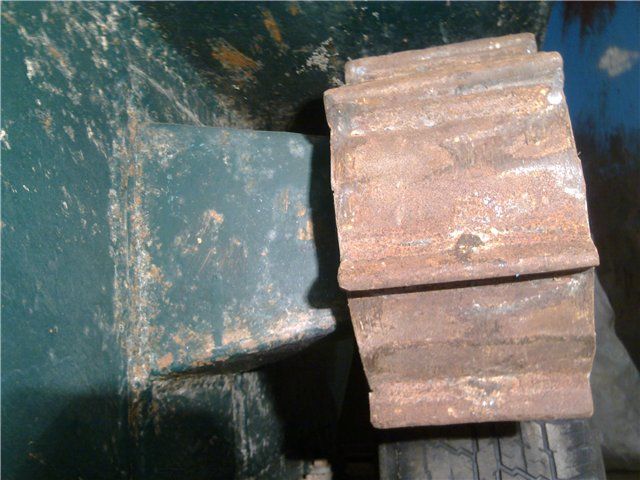

Зазор между ведущей звездочкой и опорными колесами.
Гусеничный вездеход «Ковчежец»

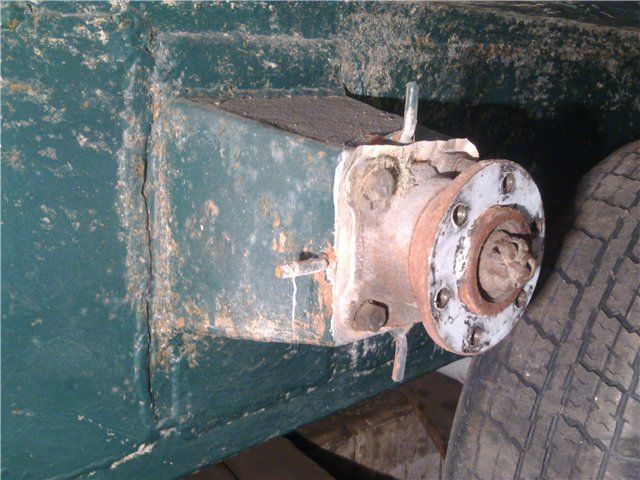

Ось ведущей звездочки.
Гусеничный вездеход «Ковчежец»

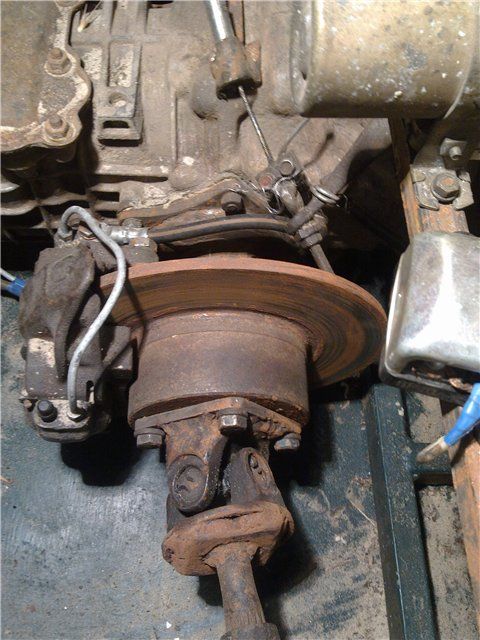

Тормоза колодочные на суппорте.
Гусеничный вездеход «Ковчежец»

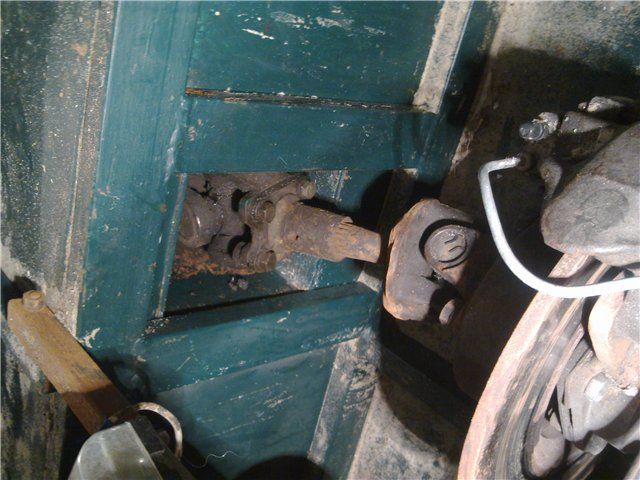

Тормозная система установлена внутри лодки на полуоси от главной передачи. Вращение от редуктора передается с помощью карданного вала.
Гусеничный вездеход «Ковчежец»

Объемный багажник в задней части вездехода.
Гусеничный вездеход «Ковчежец»

Ведущая звездочка установлена на ось.
Гусеничный вездеход «Ковчежец»

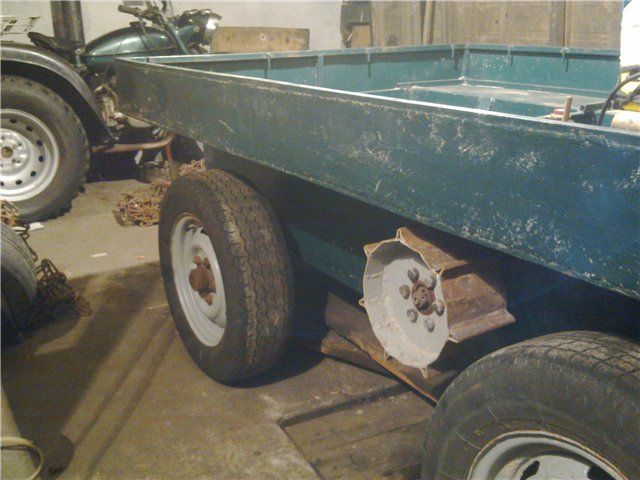

Компоновка ходовой части. Ведущая звездочка расположена над цепной гусеницей.
Гусеничный вездеход «Ковчежец»

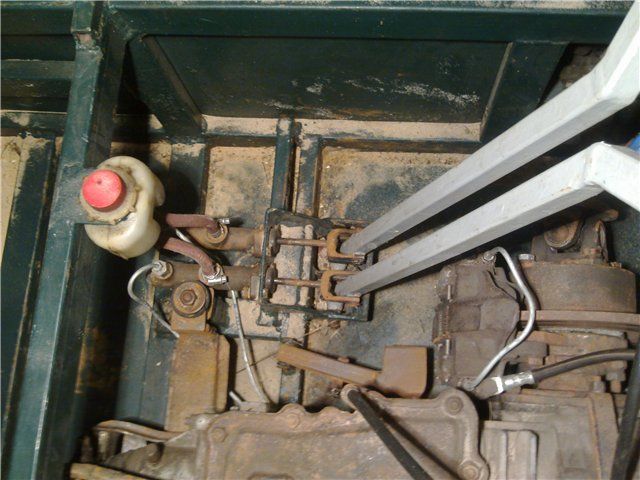

Гидравлические тормоза на суппорты управляются рычагами из кабины вездехода.
Гусеничный вездеход «Ковчежец»

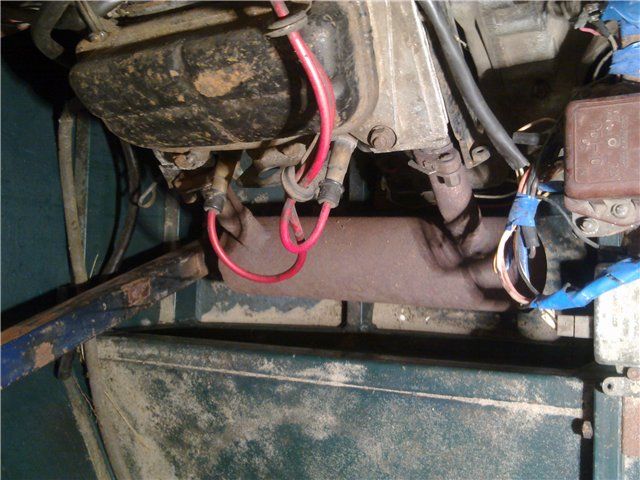

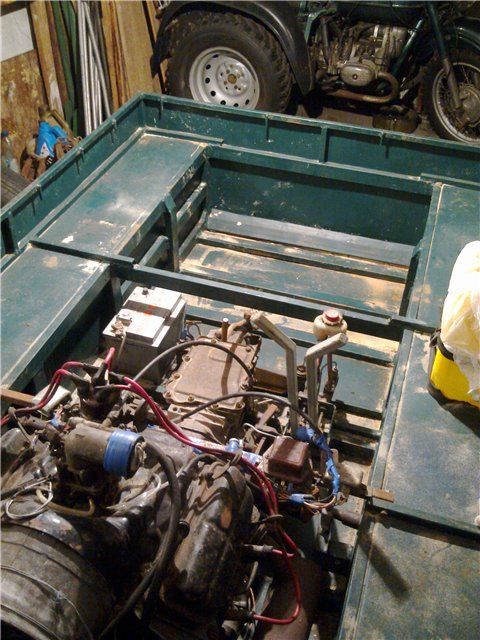

Двигатель от ЗАЗ (Запорожец) и электрическая система собрана.
Гусеничный вездеход «Ковчежец»

Схема соединения полуоси от ЗАЗ и ступицы с суппортом от ВАЗ-2101. Полуоси разрезаны под углом 45 градусов и обварены и расточены. Выдерживают нагрузку и проблем с ними не было.
Гусеничный вездеход «Ковчежец»

"Ковчежец" после модернизации поплыл еще увереннее. видео


Вырезано место в лодке вездехода для установки гребного винта.
Гусеничный вездеход «Ковчежец»

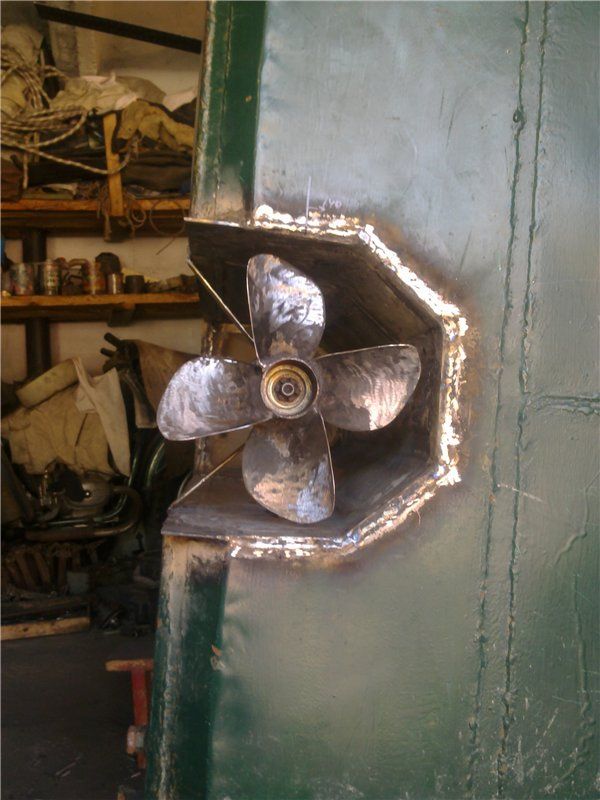

Гребной винт установлен на корме.
Гусеничный вездеход «Ковчежец»

Винт. Вид сверху. Винт не торчит за кормой, что предотвращает его поломку.
Гусеничный вездеход «Ковчежец»

Привод выполнен валом карданным.
Гусеничный вездеход «Ковчежец»

Вилка карданного вала и ступица гребного винта.
Гусеничный вездеход «Ковчежец»

Коробка перемены передач от "ЛУАЗ" с коробкой раздатки позволило сделать отдельный отключаемый привод на гребной винт.
Гусеничный вездеход «Ковчежец»

Главная передача от моста ВАЗ-2101 во время ревизии. Износ не обнаружен.
Гусеничный вездеход «Ковчежец»

Сателлиты и валы сателлитов тоже без следов износа.
Гусеничный вездеход «Ковчежец»

Шестерня главной передачи на редукторе тоже без износа.
Гусеничный вездеход «Ковчежец»

Сателлиты и валы без износа.
Гусеничный вездеход «Ковчежец»

На вездеходе идет очень быстрый износ звеньев цепи. Через каждые 30-40 км необходимо подтягивать гусеницу. Без натяжки зубья ведущей звездочки начинают проскакивать и увеличивается частота схода гусениц при поворотах, поэтому, было принято решение переделать цепные гусеницы, на гусеницы из транспортерной ленты.
После переделки все проблемы с гусеницами исчезли.
Видео после переделки ходовой части вездехода.

Вездеход и в настоящее время продолжает гонять по просторам острова Джарылгач. Очень красивые места. видео.


Всё видео про гусеничный вездеход "Ковчежец". скачать dle 11.1смотреть фильмы бесплатно
