Самодельный гусеничный вездеход "Драга" от Владимира Молочкова из города Ярославль. На форумах сайта "Луноходов.Нет" он зарегистрирован под ником "Драга".
Гусеничный вездеход «Драга»

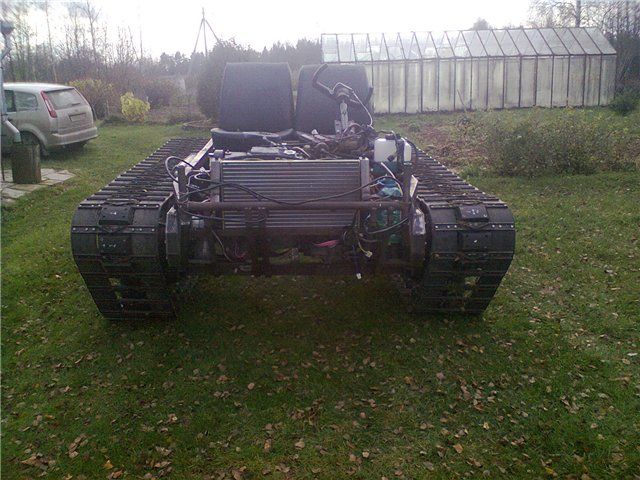

Вездеход со всех сторон.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Размеры корпуса лодки:
Длина-3100 мм.
Ширина-1300 мм.
Высота-500 мм.
Ширина гусениц-400 мм, плюс зазор между лодкой и гусеницей 80-90 мм.
Ширина по гусеницам- 2300 мм.

Тестовые поездки вездехода "Драга". видео.


Перейдем к строительству вездехода и некоторые моменты, запечатленные на фото.

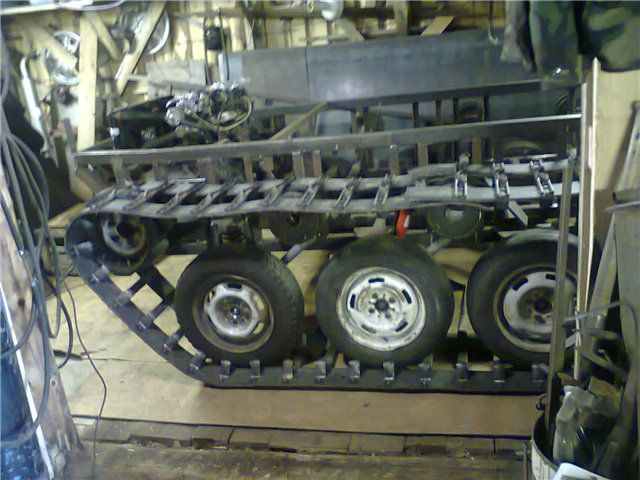

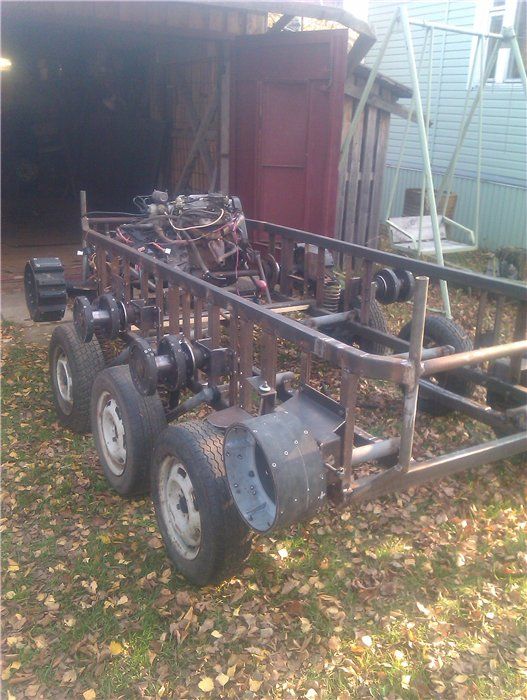

Рама сварена и вся ходовая собрана, кроме гусеницы.
Гусеничный вездеход «Драга»

Натяжное колесо посажено на ось с механизмом натяжения.
Гусеничный вездеход «Драга»

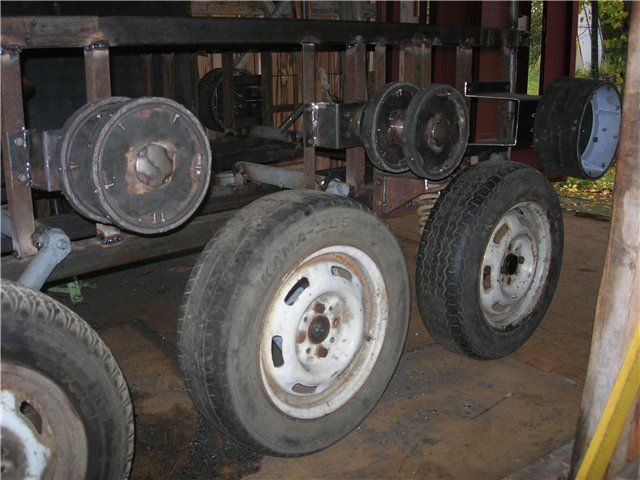

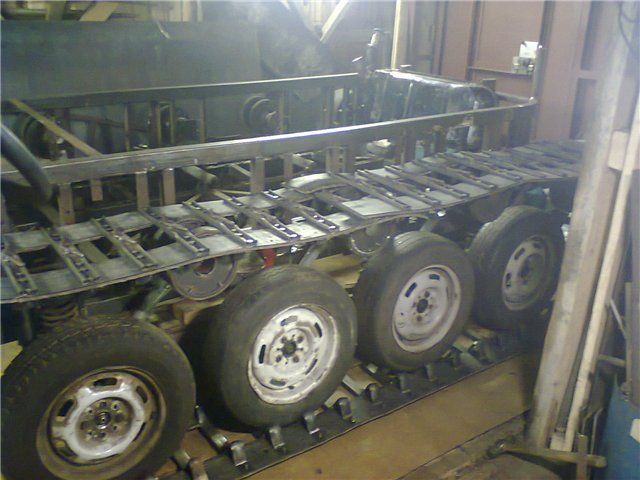

Опорные колеса с независимой подвеской с рычагами, распиленными пополам из торсионов ЗАЗ с ограничителями.
Гусеничный вездеход «Драга»

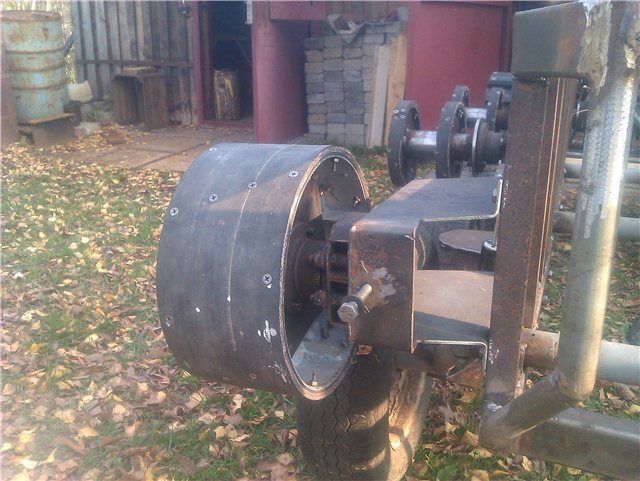

Ведущая звездочка с диаметром 300 мм.
Гусеничный вездеход «Драга»

Опорные колеса ограничены ходом амортизаторов.
Гусеничный вездеход «Драга»

Механизм натяжения на корпусе.
Гусеничный вездеход «Драга»

Суппорт механизма торможения расположен внутри корпуса лодки.
Гусеничный вездеход «Драга»

Поддерживающие катки.
Гусеничный вездеход «Драга»

Опорные колеса R13.
Гусеничный вездеход «Драга»

Для управления вездеходом выбран руль. Рулевая колонка и механизм привода тормозов на полуосях ведущей звезды.
Гусеничный вездеход «Драга»

Зубья на ведущей звезде прикручиваются болтами.
Гусеничный вездеход «Драга»

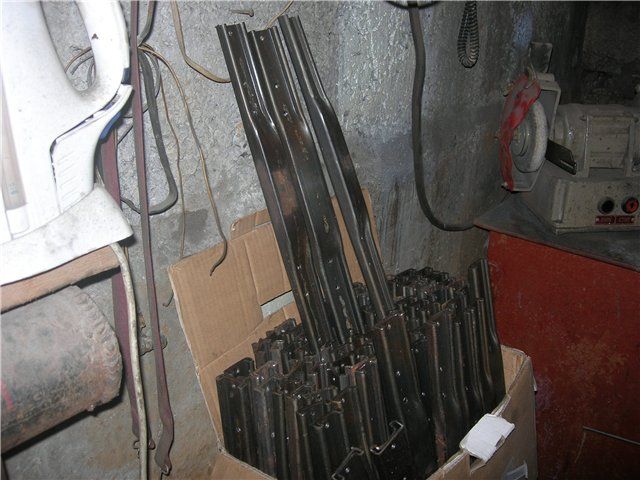

Траки выполнены из профиля с помощью опрессовки.
Гусеничный вездеход «Драга»

На траках просверлены отверстия для крепления к транспортерной ленте с помощью ограничителей-клыков.
Гусеничный вездеход «Драга»

Суппорта для тормозов.
Гусеничный вездеход «Драга»

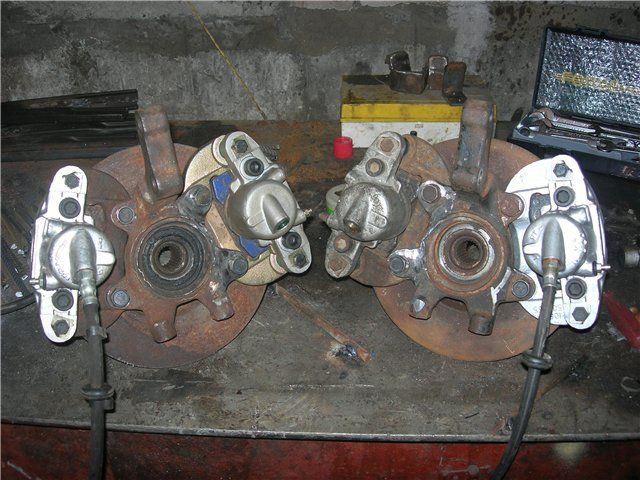

По два тормозных суппорта на один диск для увеличения усилия торможения.
Гусеничный вездеход «Драга»

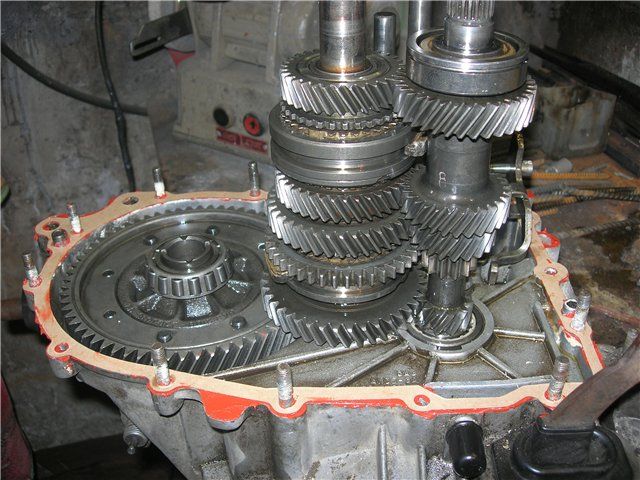

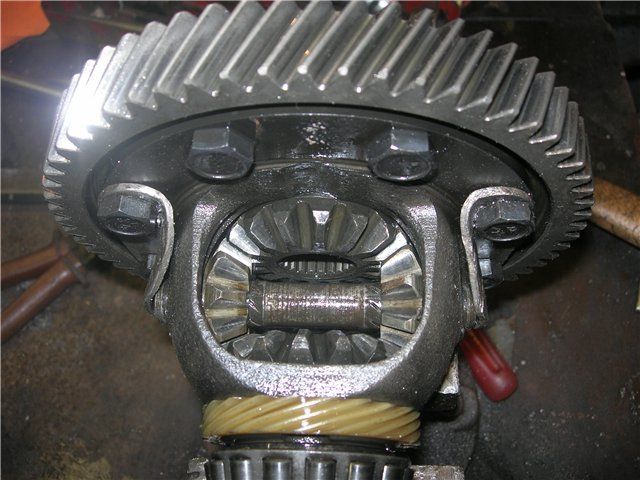

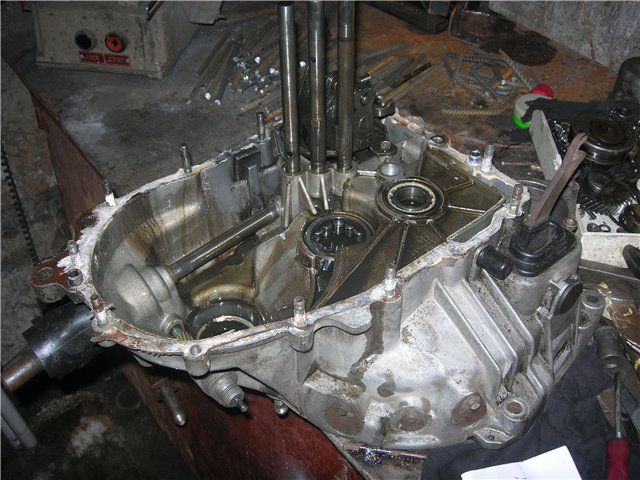

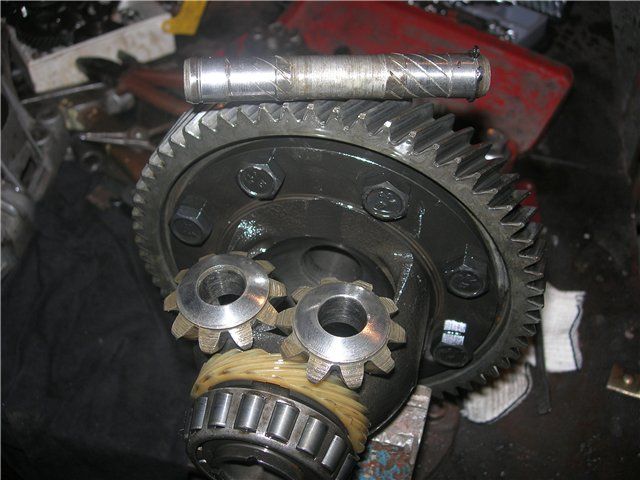

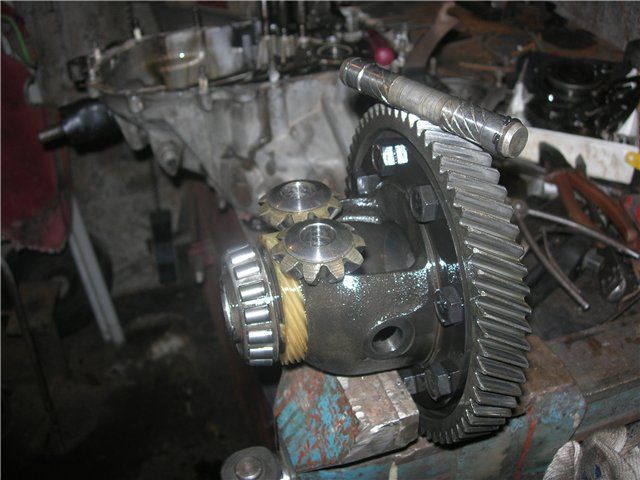

Разборка для ревизии коробки перемены передач от ВАЗ-2108 показала большой износ осей сателлитов.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

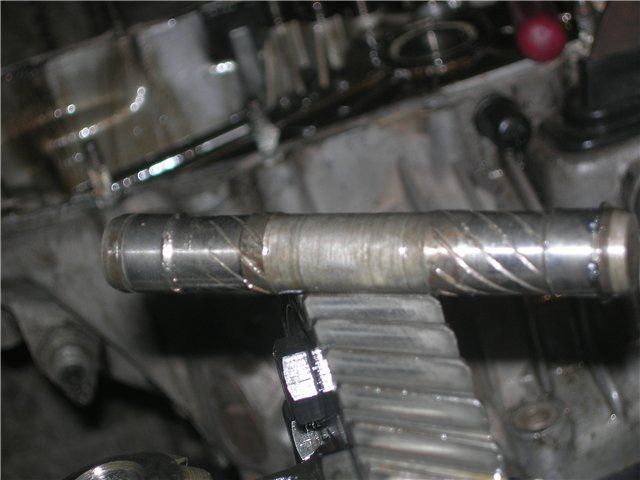

Собрано все в обратном порядке. Оси сателлитов зафиксированы.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Заготовка для клыков из полосы.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

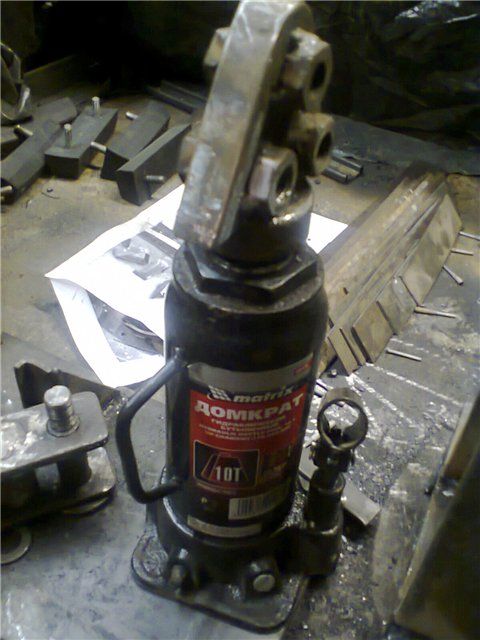

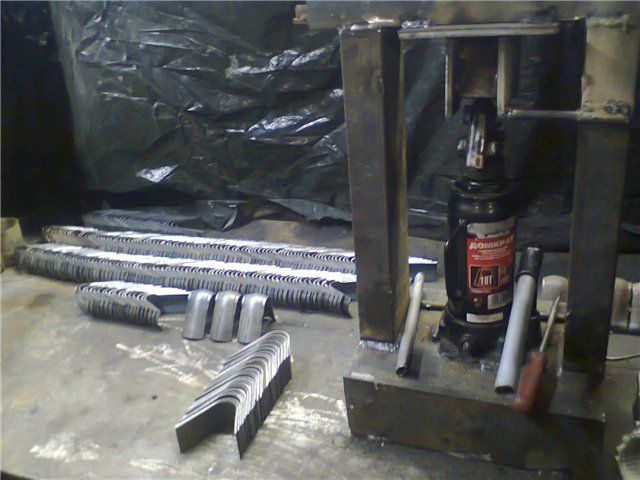

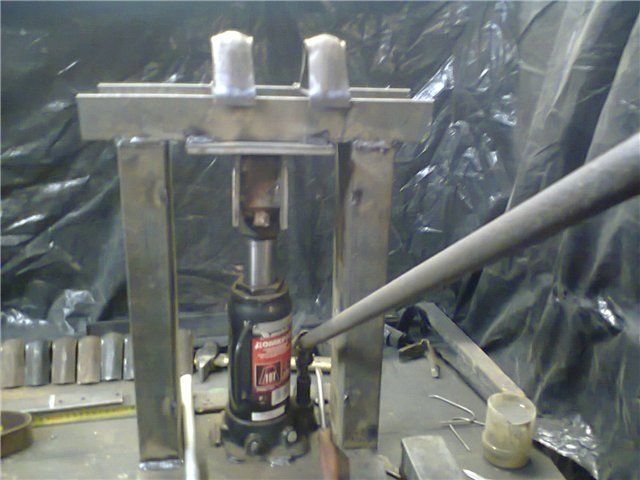

Подготовка клыков с помощью домкрата.
Гусеничный вездеход «Драга»

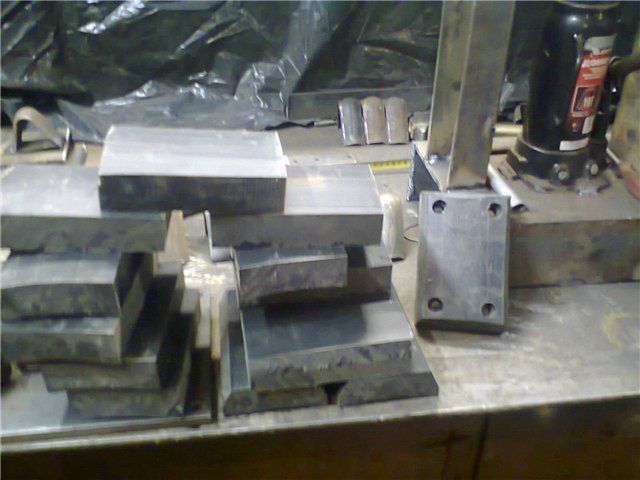

Самодельный пуансон для гнутия клыков.
Гусеничный вездеход «Драга»

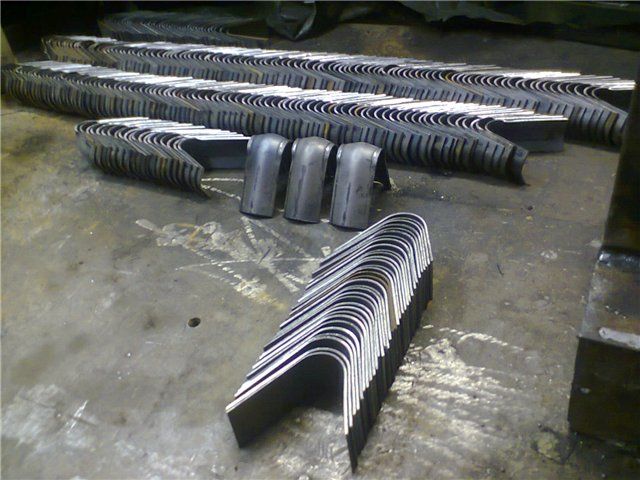

Готовые клыки-ограничители.
Гусеничный вездеход «Драга»

Клыки привариваются к основаниям.
Гусеничный вездеход «Драга»

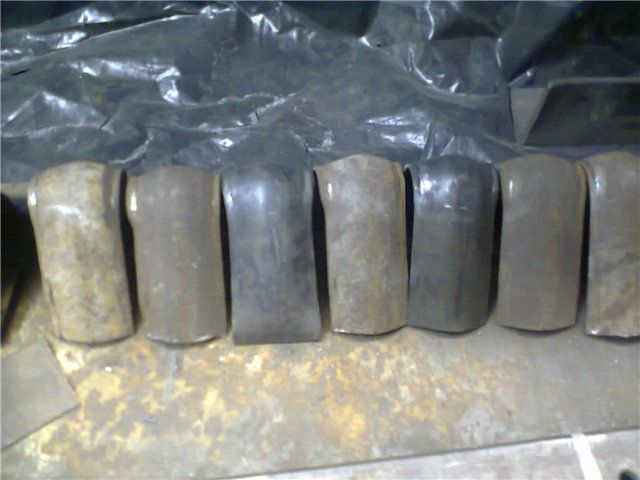

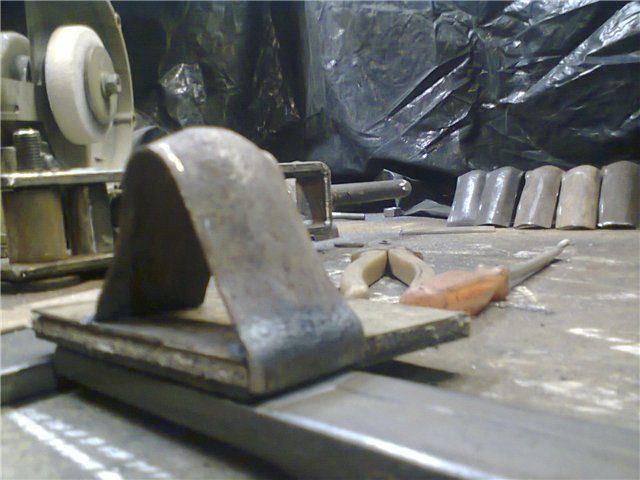

Готовый клык.
Гусеничный вездеход «Драга»

Заготовки для ведущих звездочек.
Гусеничный вездеход «Драга»

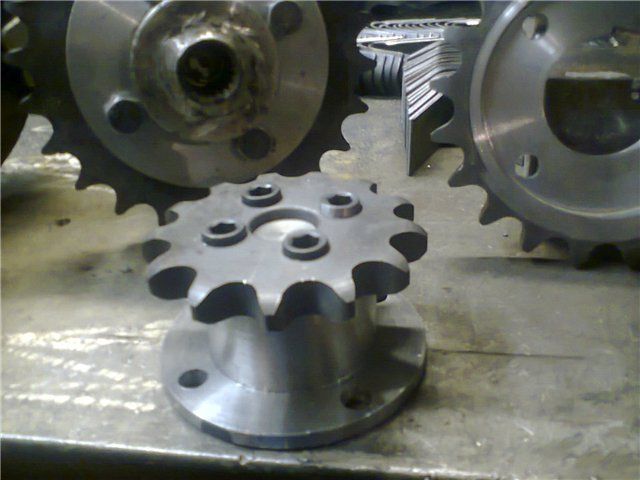

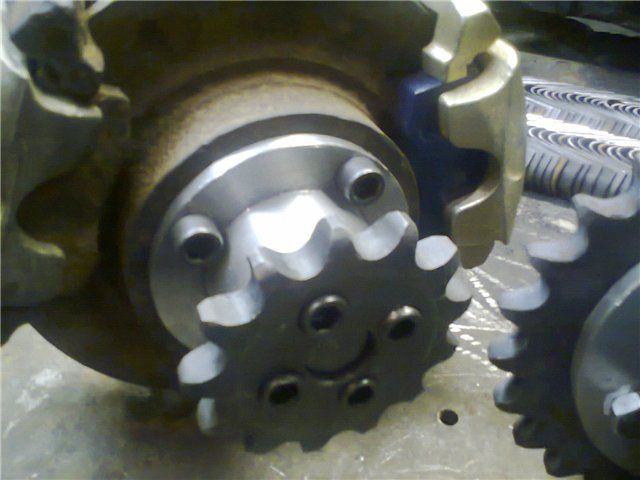

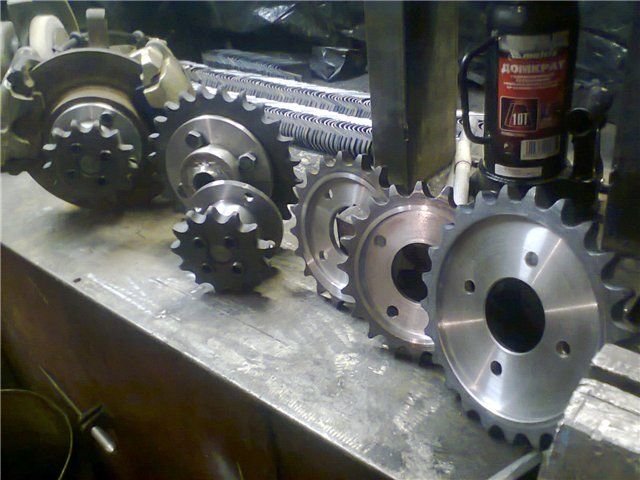

Звездочки для цепной передачи.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Цепная передача.
Гусеничный вездеход «Драга»

Тормозной диск соединен со звездочкой.
Гусеничный вездеход «Драга»

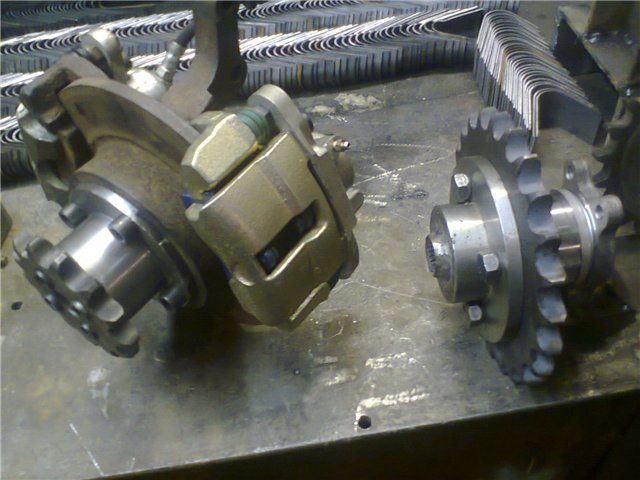

Собранный суппорт тормозной со звездочкой.
Гусеничный вездеход «Драга»

Собранная часть гусеницы проверяется на ведущей звездочке.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

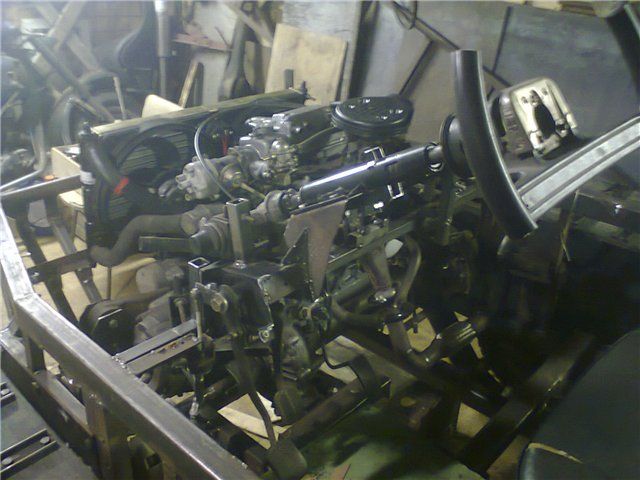

Двигатель от ВАЗ-2108 установлен на раму и закреплен.
Гусеничный вездеход «Драга»

Двигатель соединен с муфтой сцепления и коробкой перемены передач.
Гусеничный вездеход «Драга»

Цепная передача с уменьшением оборотов на ведущей звезде.
Гусеничный вездеход «Драга»

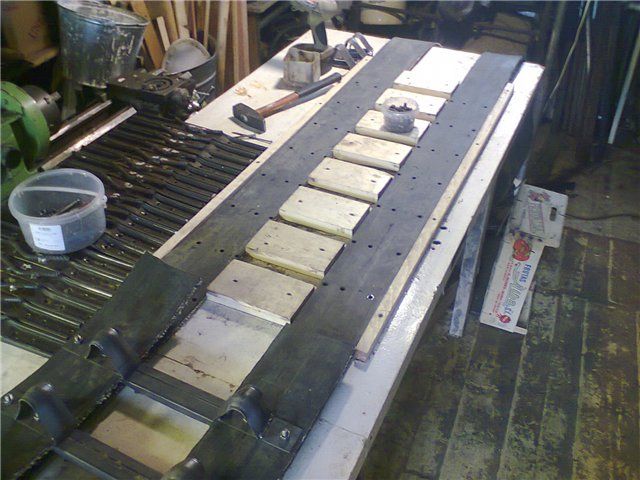

Транспортерная лента превращается в гусеницу.
Гусеничный вездеход «Драга»

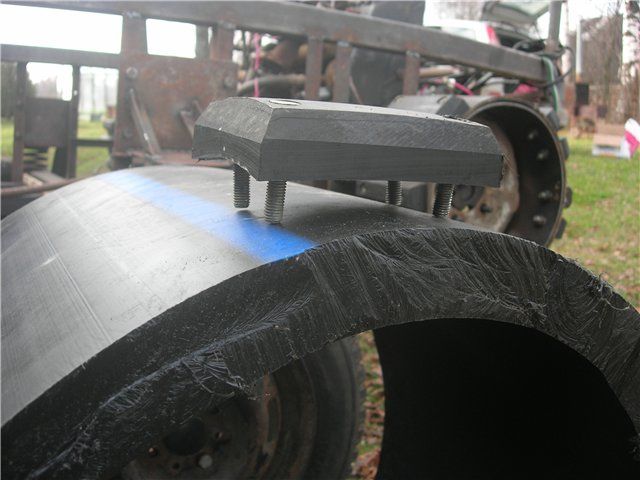

Траки прикручиваются к ленте с помощью болтов.
Гусеничный вездеход «Драга»

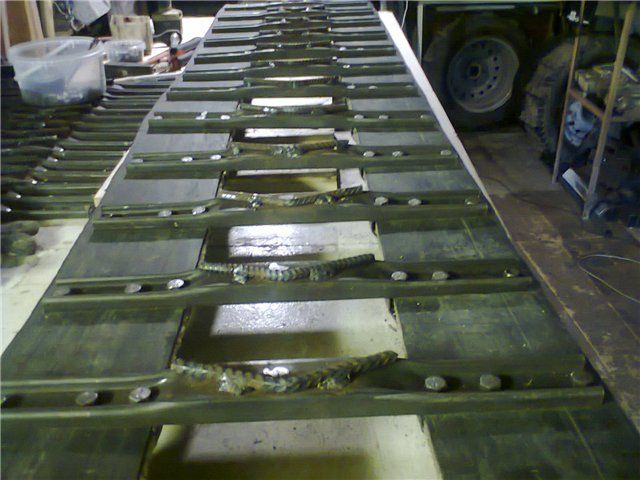

К тракам приварены грунтозацепы из арматуры.
Гусеничный вездеход «Драга»

Одна гусеница собрана.
Гусеничный вездеход «Драга»

Гусеница одета на ходовую часть вездехода.
Гусеничный вездеход «Драга»

Соединение ленты гусеницы сделано внахлест.
Гусеничный вездеход «Драга»

Система охлаждения двигателя.
Гусеничный вездеход «Драга»

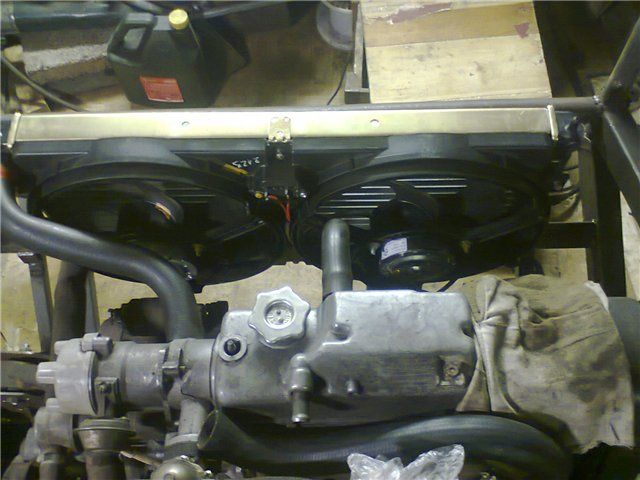

Радиатор от "Нивы"с блоком вентиляторов.
Гусеничный вездеход «Драга»

Радиатор закреплен к корпусу лодки.
Гусеничный вездеход «Драга»

Приварены основание для сидений.
Гусеничный вездеход «Драга»

Сиденья установлены.
Гусеничный вездеход «Драга»

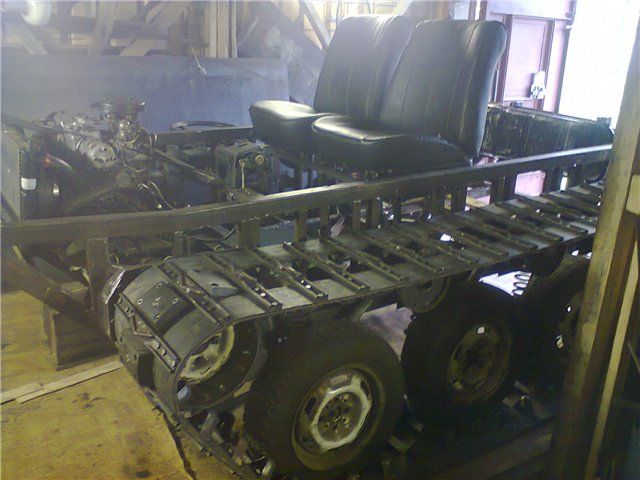

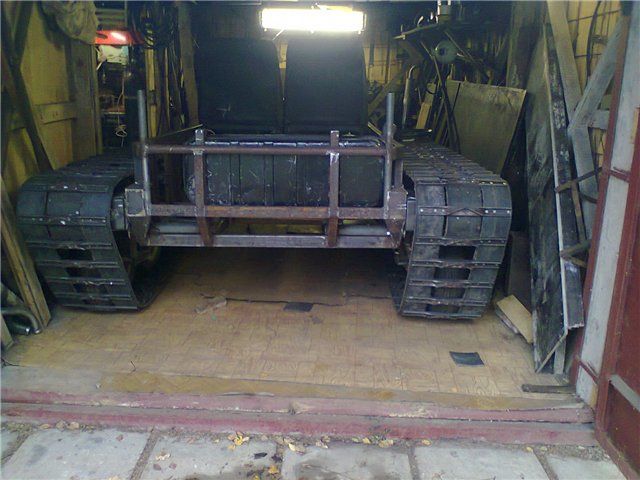

Одеты обе гусеницы и вездеход готов к обкатке.
Гусеничный вездеход «Драга»

Установка руля.
Гусеничный вездеход «Драга»

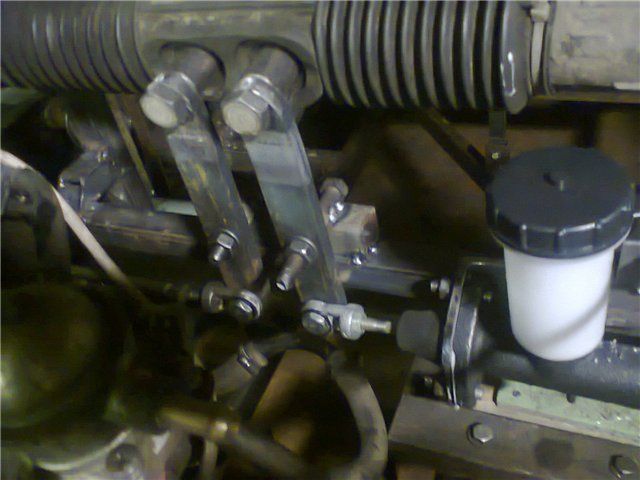

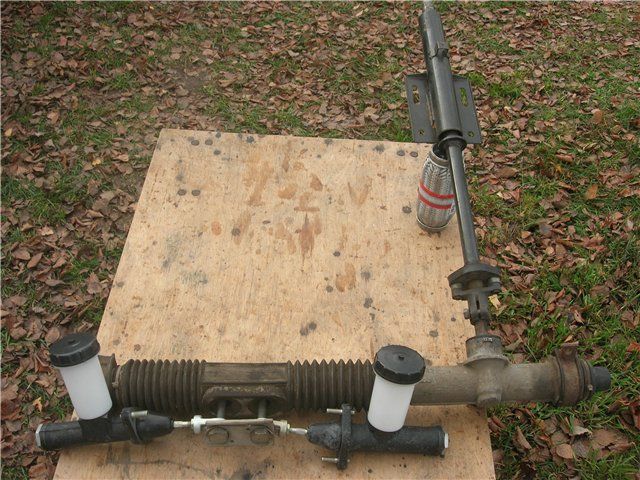

Механизм торможения с помощью рулевой рейки.
Гусеничный вездеход «Драга»

Рулевая колонка.
Гусеничный вездеход «Драга»

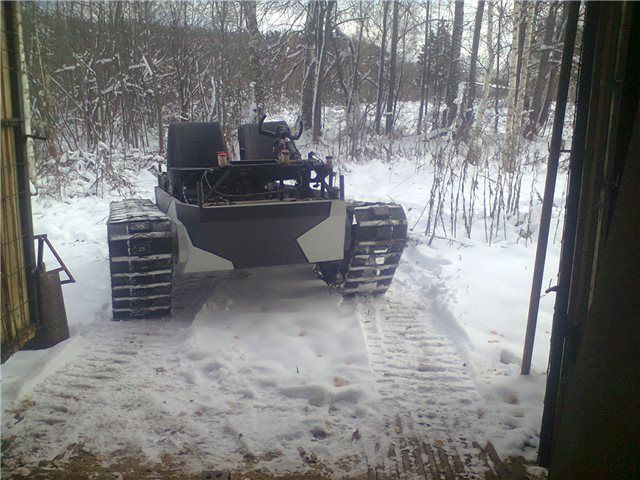

Выезд из гаража.
Гусеничный вездеход «Драга»

Вездеход "Драга" поехал.
Гусеничный вездеход «Драга»

Есть опыт первого выезда. Есть над чем дальше работать.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Видео выезда.


Покатушки. видео


Работа системы поворотов с помощью рулевой колонки. видео.

Работы по переделке вездехода и ремонт после покатушек.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Обнаружился обрыв полуоси.
Гусеничный вездеход «Драга»

Прикидка двигателя на новое место по компоновке.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Для поворотов с бортфрикционом припасены первичные валы, маховики,корзинки муфты сцепления.
Гусеничный вездеход «Драга»

Первичные валы с подшипниками от ГАЗ-53.
Гусеничный вездеход «Драга»

Металлические блины как заготовки для маховиков.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

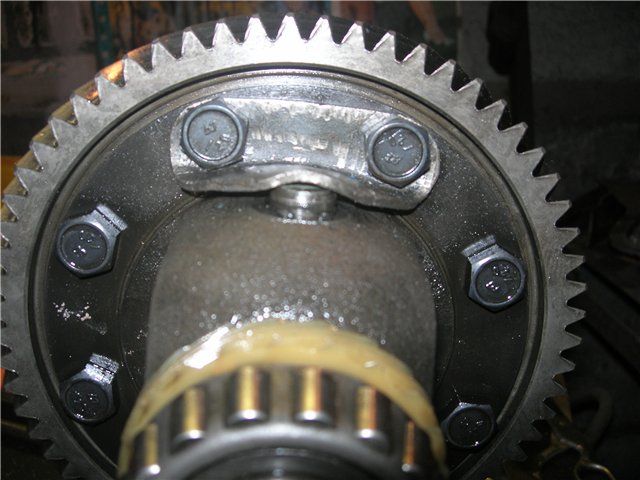

Главная передача редуктора моста.
Гусеничный вездеход «Драга»

На вал одет фланец крепления суппорта.
Гусеничный вездеход «Драга»

Суппорт посажен на фланец.
Гусеничный вездеход «Драга»

К суппорту соединена звездочка от цепной передачи и посажен первичный вал от муфты сцепления ГАЗ-53, которая служит для прерывания передачи крутящего момента на ведущую звездочку.
Гусеничный вездеход «Драга»

Корзинка муфты сцепления собрана.
Гусеничный вездеход «Драга»

Выжимной подшипник на валу.
Гусеничный вездеход «Драга»

Самодельный маховик из металла.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

К маховику соединен фланец.
Гусеничный вездеход «Драга»

На маховике посадочное место под фланец.
Гусеничный вездеход «Драга»

Механизм собран.
Гусеничный вездеход «Драга»

Корзинка собрана.
Гусеничный вездеход «Драга»

Первичный вал вставлен в корзинку.
Гусеничный вездеход «Драга»

Коробка перемены передач.
Гусеничный вездеход «Драга»

Цепь для цепной передачи с шагом 19,05.
Гусеничный вездеход «Драга»

Весь механизм собран.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Установка бортфрикционов на лодку вездехода.
Гусеничный вездеход «Драга»

От двигателя идет вращающий момент на КПП (коробка перемены передач), потом вторая коробка и бортфрикционы.
Гусеничный вездеход «Драга»

Передача вращающего момента от коробки к бортфрикционам через вал карданный.
Гусеничный вездеход «Драга»

В подвеску вставлены пружины.
Гусеничный вездеход «Драга»

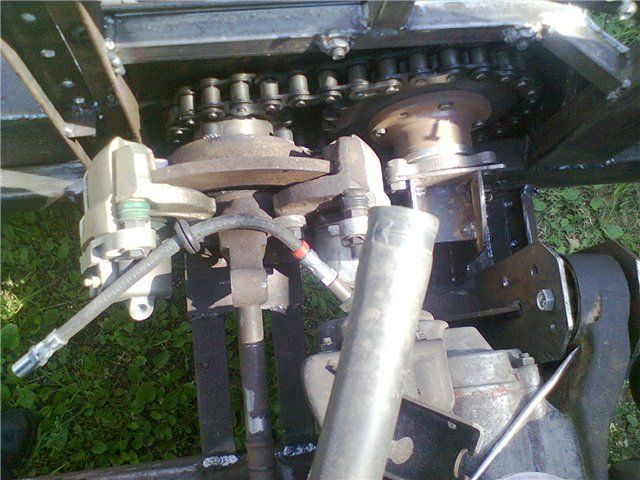

На первичных валах установлены суппорта для тормозов.
Гусеничный вездеход «Драга»

Цепная передача передает вращающий момент к обеим муфтам сцепления.
Гусеничный вездеход «Драга»

Два редуктора сварены в один мост.
Гусеничный вездеход «Драга»

Компоновка от двигателя до ведущего моста.
Гусеничный вездеход «Драга»

Две коробки включенных последовательно уменьшают скорость.
Гусеничный вездеход «Драга»

Момент установки двигателя ВАЗ-2108.
Гусеничный вездеход «Драга»

Бортфрикционы закрываются.
Гусеничный вездеход «Драга»

Коробки крепятся к раме внутри лодки.
Гусеничный вездеход «Драга»

Две коробки соединены гибкой муфтой.
Гусеничный вездеход «Драга»

Вторая коробка сдвинута от оси лодки для уменьшения перегиба карданного вала.
Гусеничный вездеход «Драга»

Один радиатор установлен.
Гусеничный вездеход «Драга»

Второй радиатор занял свое место.
Гусеничный вездеход «Драга»

Система охлаждения двигателя состоит из двух радиаторов.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Ходовая тоже собирается.
Гусеничный вездеход «Драга»

Рулевая колонка установлена.
Гусеничный вездеход «Драга»

Сиденья установлены на место.
Гусеничный вездеход «Драга»

Механизм торможения с помощью рулевой рейки.
Гусеничный вездеход «Драга»

Электросистема собрана.
Гусеничный вездеход «Драга»

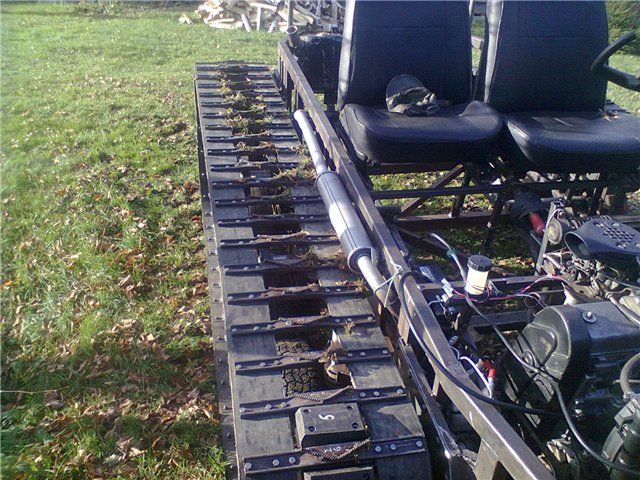

Глушитель выведен за пределы корпуса лодки.
Гусеничный вездеход «Драга»

Установлен топливный бак.
Гусеничный вездеход «Драга»

Выезд из гаража и поломка. Хорошо, что далеко не уехал.
Гусеничный вездеход «Драга»

Отломилось натяжное колесо.
Гусеничный вездеход «Драга»

Накачивается колесо после установки.
Гусеничный вездеход «Драга»

Перекос крепления ведущей звездочки.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

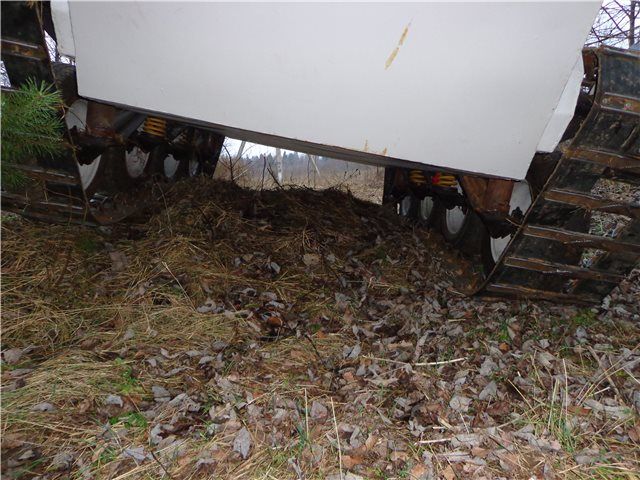

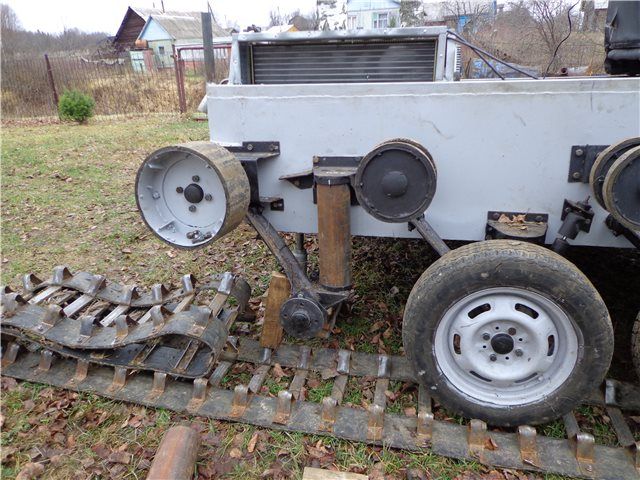

Зазоры между гусеницей и корпусом лодки.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеница снята для дальнейшего ремонта.
Гусеничный вездеход «Драга»

Схема усиления крепления ведущей звездочки.
Гусеничный вездеход «Драга»

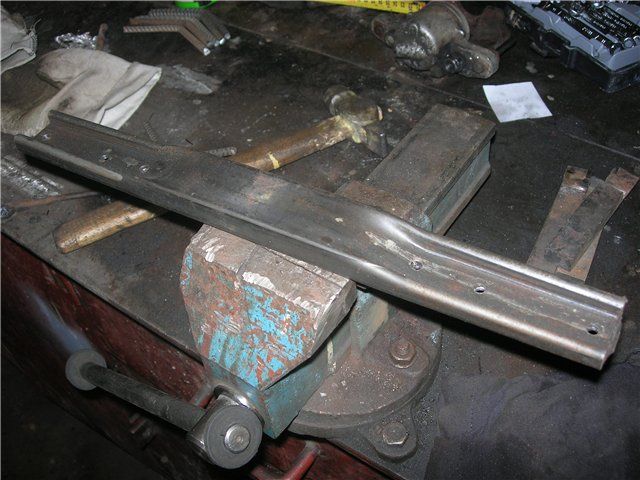

Металл для усиления крепления. Профиль 60х60х4 мм, швеллер 5 мм.
Гусеничный вездеход «Драга»

Погнуло ось подвески опорных колес.
Гусеничный вездеход «Драга»

Усиление оси.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Ось выпрямленная собрана на корпусе.
Гусеничный вездеход «Драга»

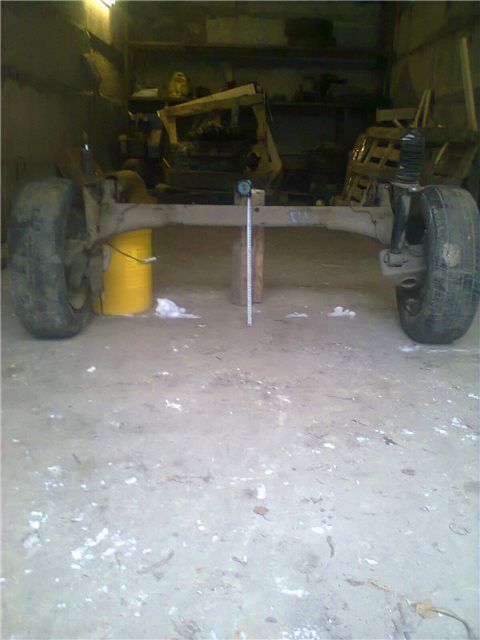

Чулки моста усилены.
Гусеничный вездеход «Драга»

После ремонта выезд. видео


Пружины одеты в трубу, что предотвращает изгиб пружин.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Проверка ходовых качеств вездехода "Драга" перед выездом на обкатку. видео

Выезд автосамоделки на природу.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Вездеход доделан и обкатка.

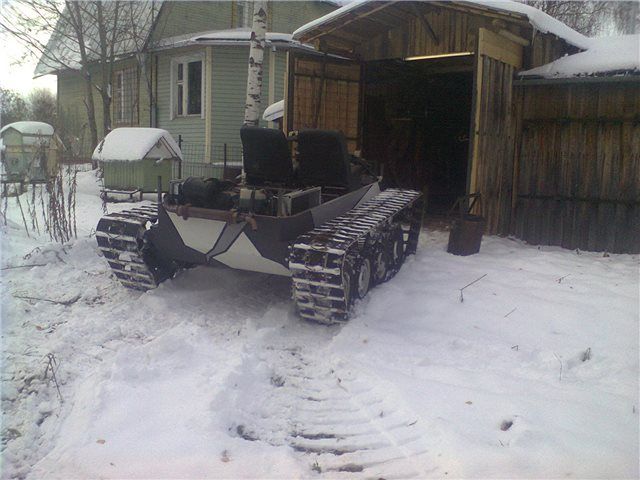

Зимние покатушки.
Гусеничный вездеход «Драга»

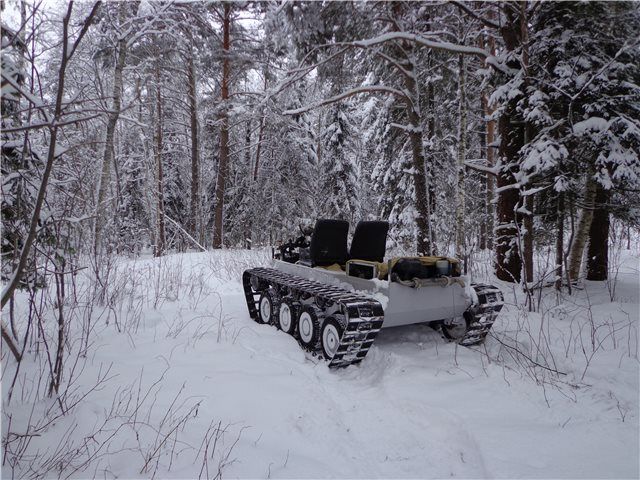

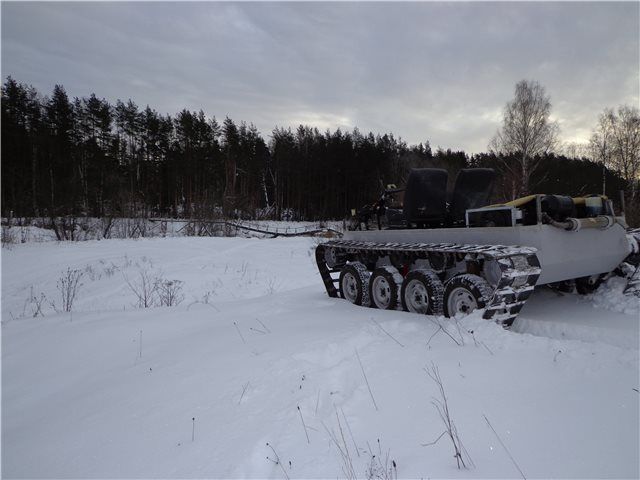

Красота зимнего леса видна.
Гусеничный вездеход «Драга»

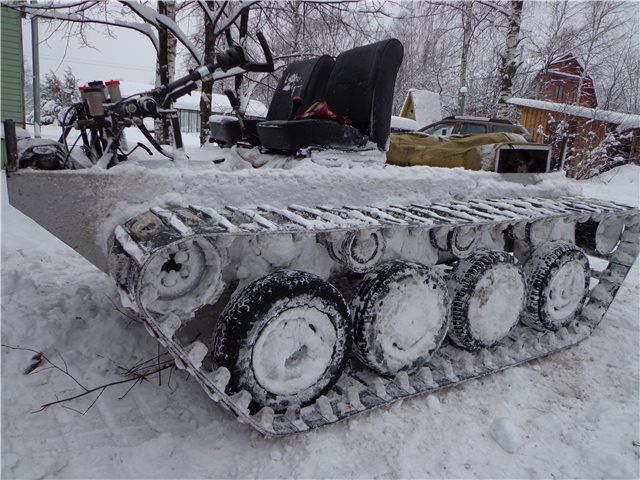

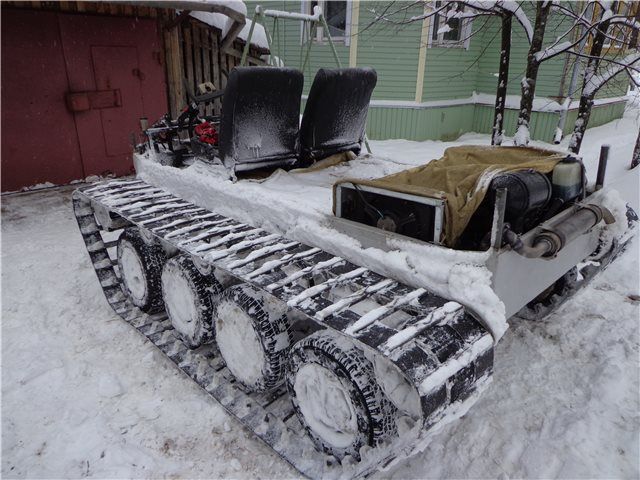

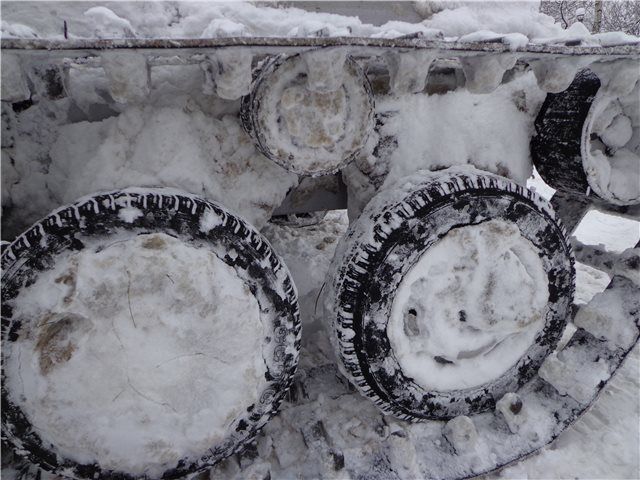

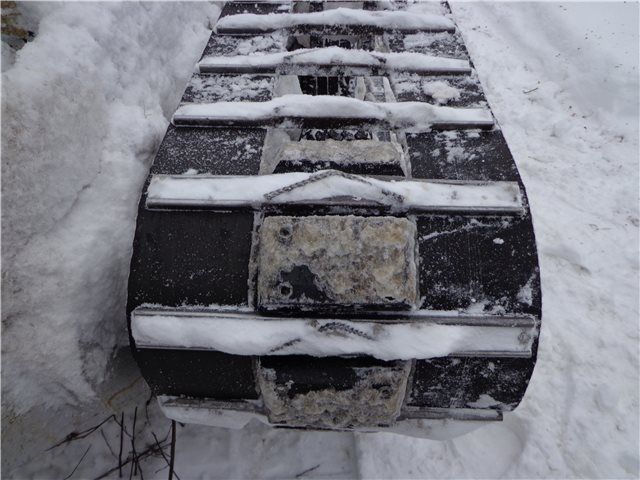

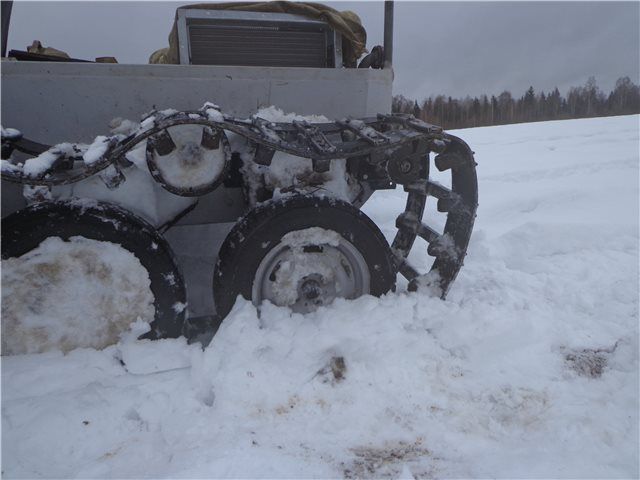

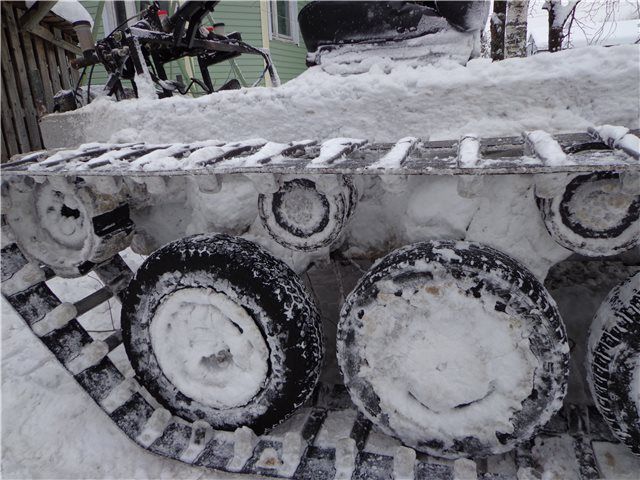

Зимние покатушки и налипание снега на всех механизмах вездехода.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Видео

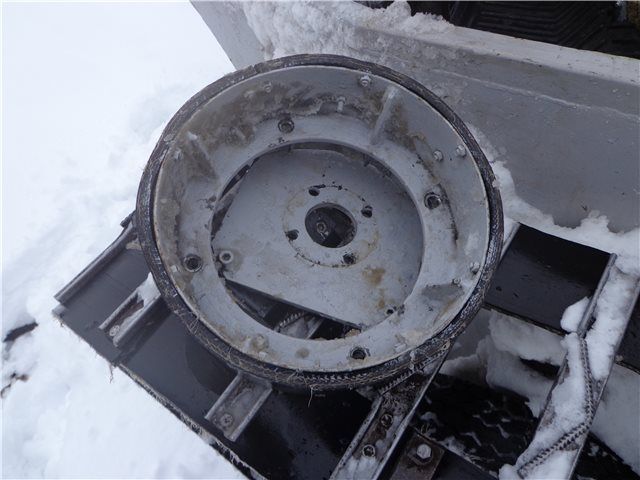

Открутился натяжной каток.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

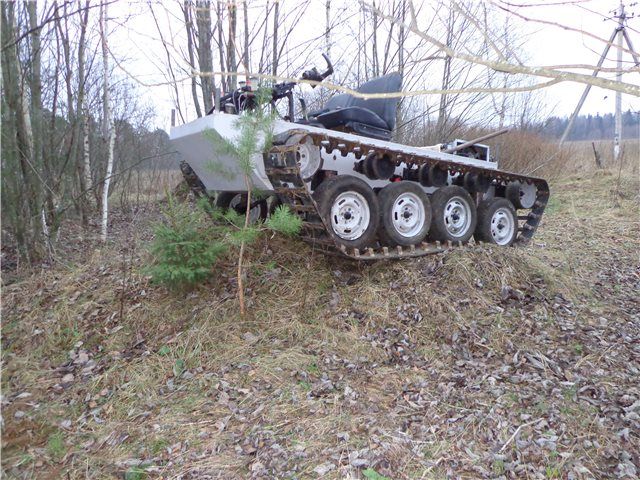

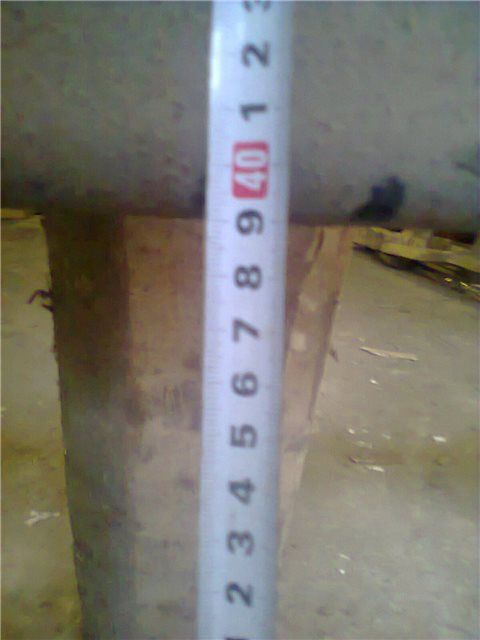

Клиренс вездехода 390 мм.
Гусеничный вездеход «Драга»

Гусеничный вездеход «Драга»

Всё видео про гусеничный вездеход "Драга".
Дополнительное видео про вездеход "Драга".
Данные для статьи взяты из этого источника.
Данные взяты из этого источника.
