Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход "Термит Т-3 Гидро" был построен в Санкт-Петербурге. Это уже шестой образец, который построен этой группой вездеходостроителей. На форуме сайта "Лунохода.Нет" о вездеходе пишет
"KiraY ". Гусеничный вездеход с гидроприводом и радиоуправляемый используется как самоходная установка для вертикальной бурильной установки.
Гусеничный вездеход «Термит Т-3 Гидро»

На видео момент проверки гидравлики на гусеничном вездеходе "Термит Т-3 Гидро".

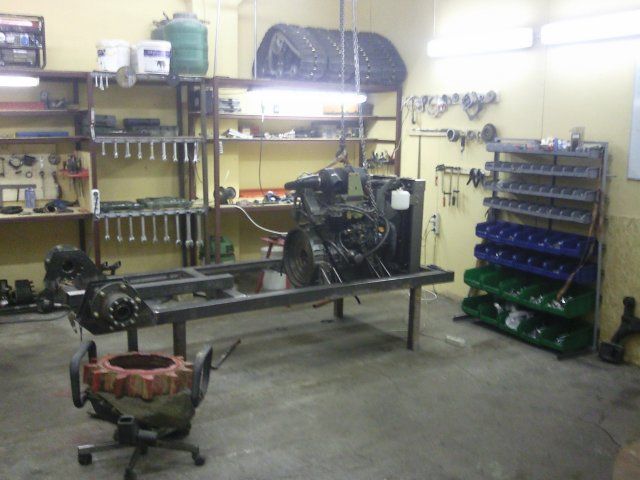

В станочном парке имеется два сверлильных станка, один токарный станок, маленькая портальная плазморезка.
Ключи, мелочевка как и у всех-сварка, болгарка и т.д.
Гусеничный вездеход «Термит Т-3 Гидро»

Тактико-техническая характеристика.
Двигатель от ВАЗ-21083,карбюраторный, 1,5 кубов.
Система поворотов-дифференциальный, но в дальнейшем с переделкой на бортфрикционы.
Система подвески ходовой на независимых балансирах.
Привод гидравлический, объемный, героторный, гидромотор высокомоментный.
Вес-1500 кг.
Грузоподъемность-3000 кг.
Клиренс-350 мм.
Длина-3000 мм, ширина-2100 мм, высота-1200 мм.
Скорость минимальная 7 км\час, а максимальная-15 км\час.
Радиоуправление дистанционное до 40 метров.
Обкатка в горах Кавказа.

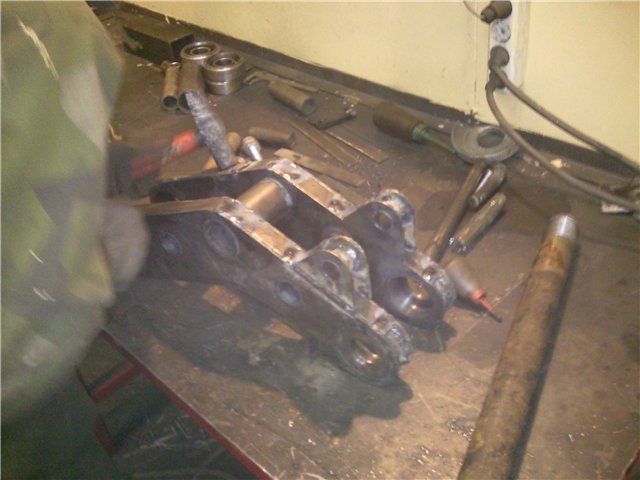

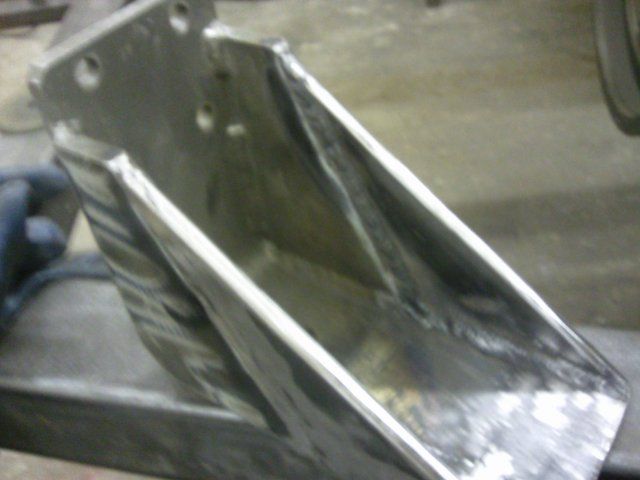

Сборка рычага подвески.
Гусеничный вездеход «Термит Т-3 Гидро»

Балансир подвески собран и зашлифован.
Гусеничный вездеход «Термит Т-3 Гидро»

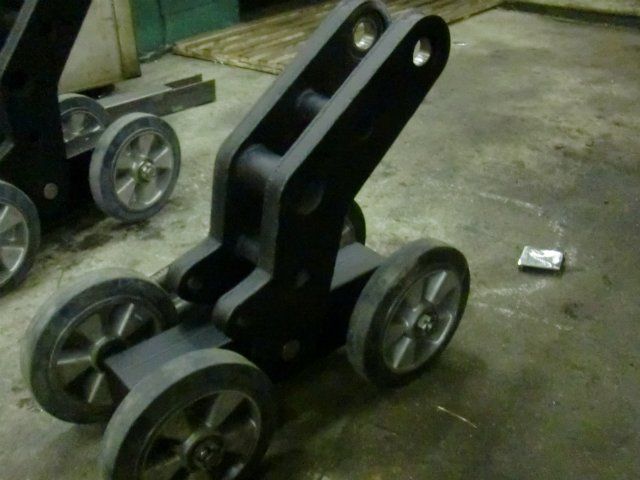

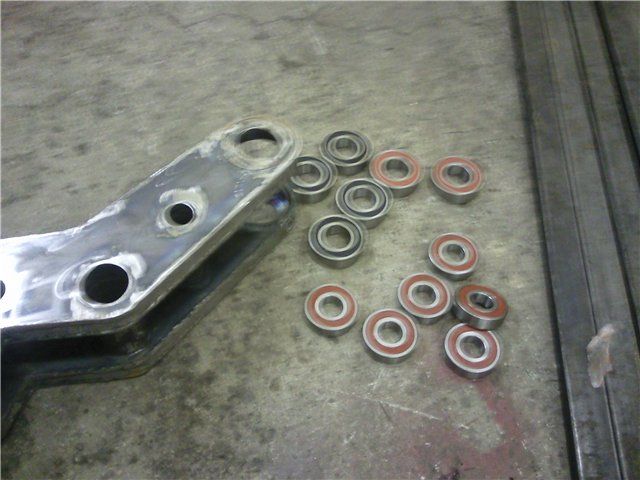

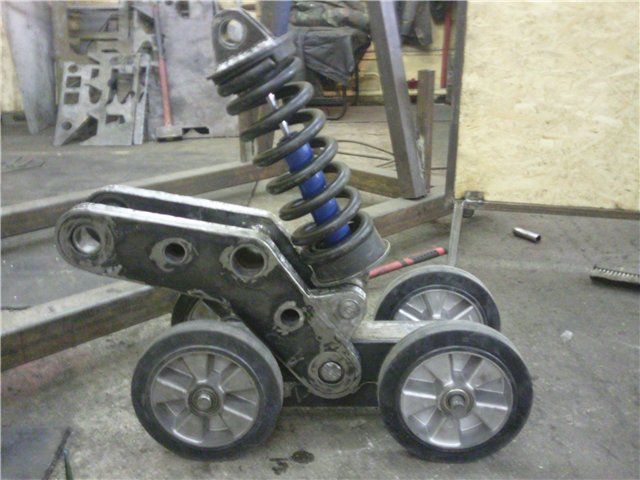

Балансир собран на подшипниках. По четыре колесика на балансир. Колесо выдерживает 500 кг. На шасси 24 колесо.
Колеса на подшипниках с алюминиевым основанием.
Гусеничный вездеход «Термит Т-3 Гидро»

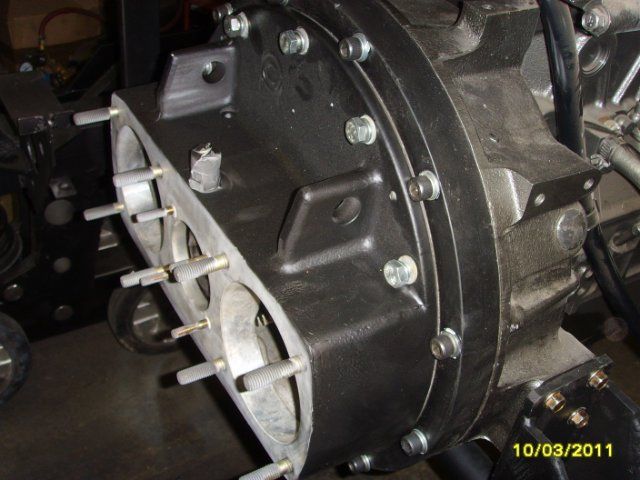

Бортовой редуктор.
Гусеничный вездеход «Термит Т-3 Гидро»

Ограничитель.
Гусеничный вездеход «Термит Т-3 Гидро»

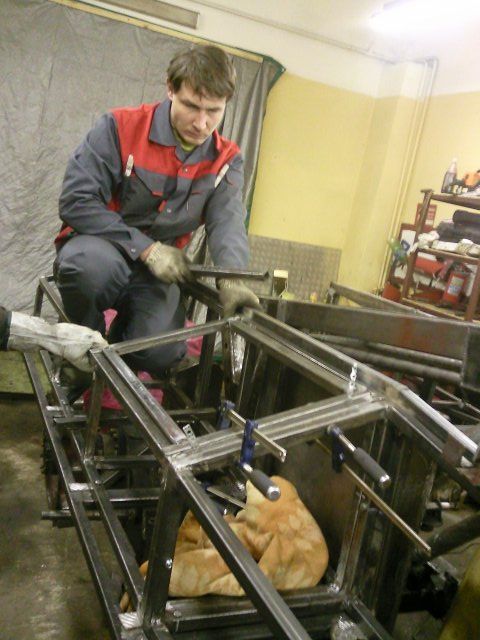

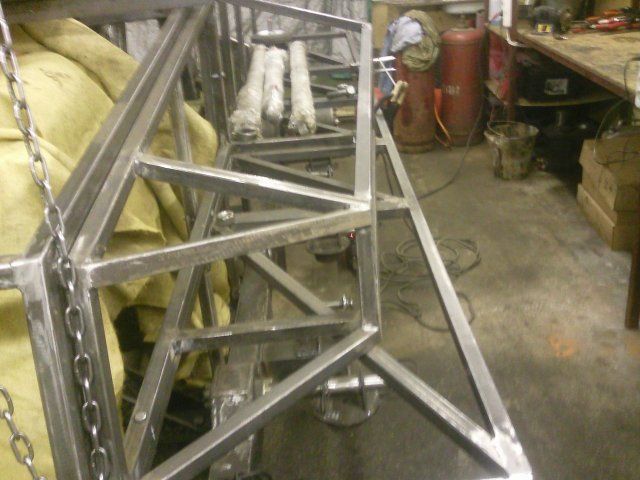

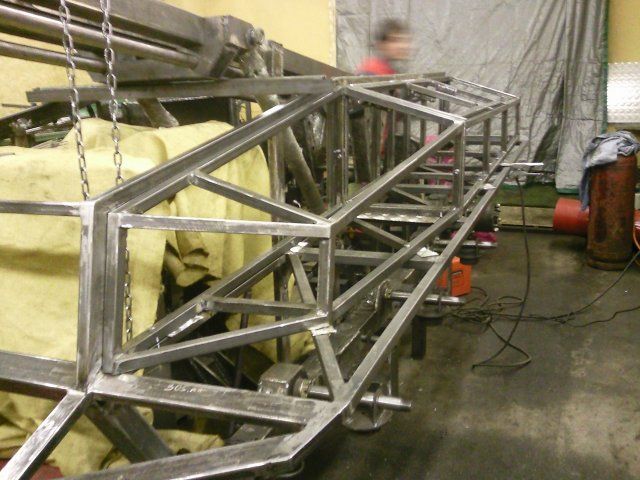

Рама сварена.
Гусеничный вездеход «Термит Т-3 Гидро»

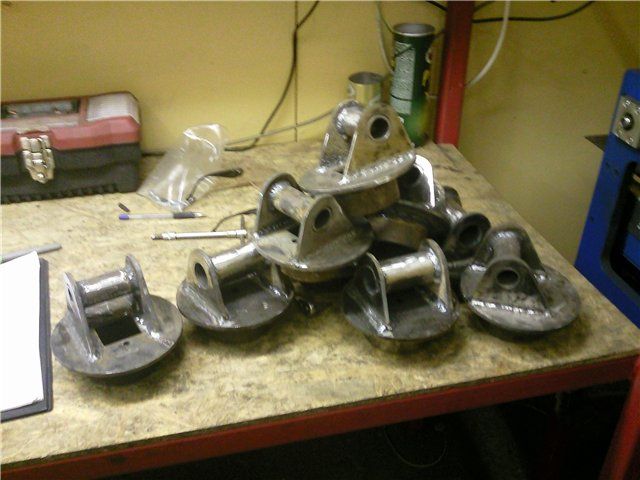

Чашки для сборки амортизаторов.
Гусеничный вездеход «Термит Т-3 Гидро»

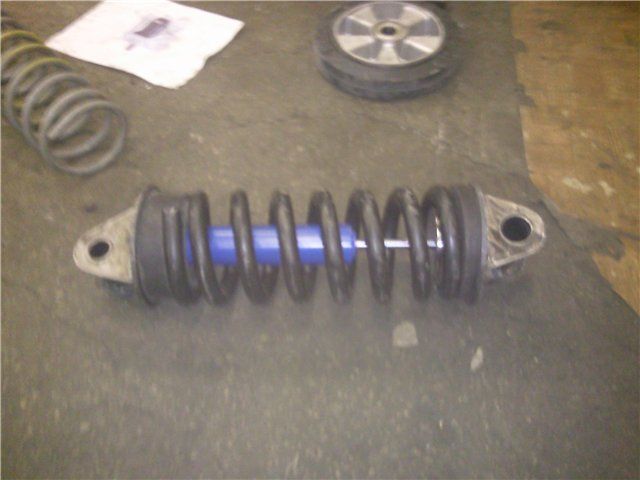

Амортизатор в сборе от классики.
Гусеничный вездеход «Термит Т-3 Гидро»

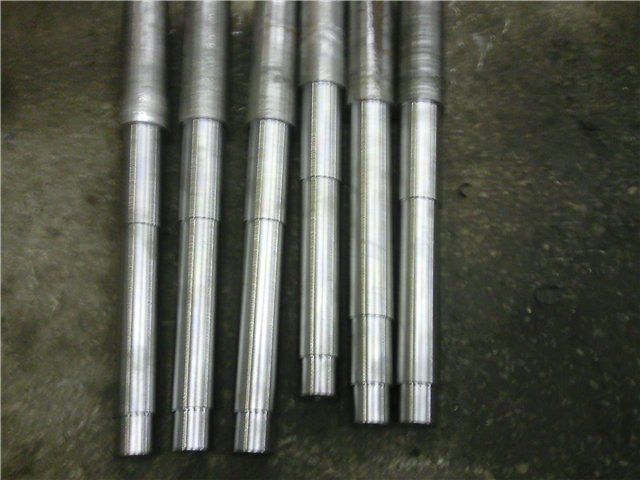

Нарезаны и проточены оси крепления.
Гусеничный вездеход «Термит Т-3 Гидро»

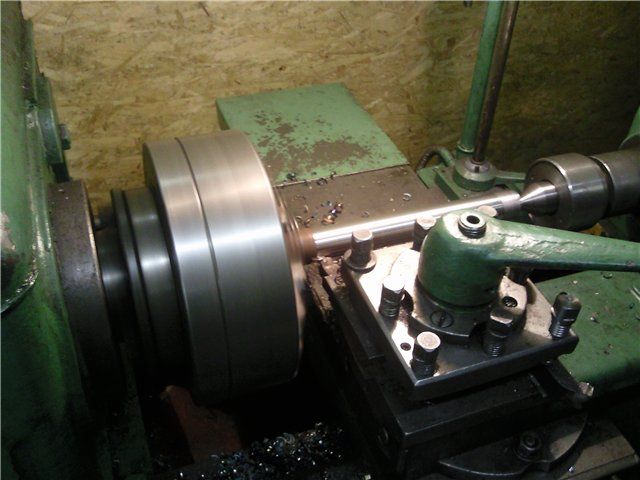

Работа на токарном станке.
Гусеничный вездеход «Термит Т-3 Гидро»

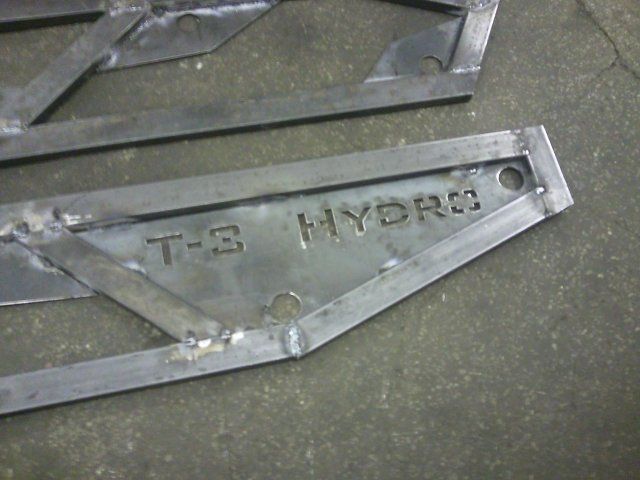

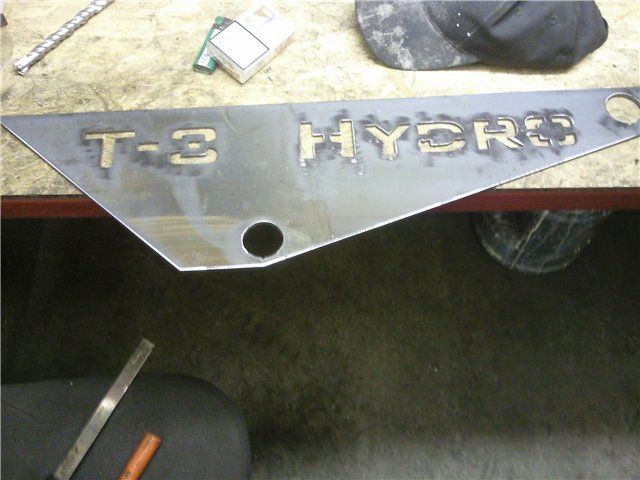

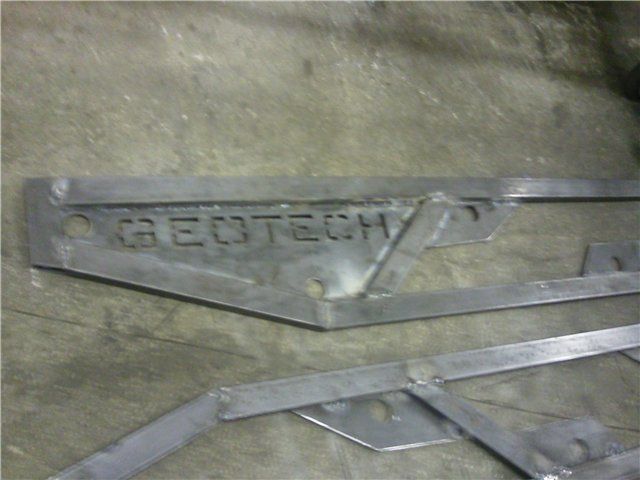

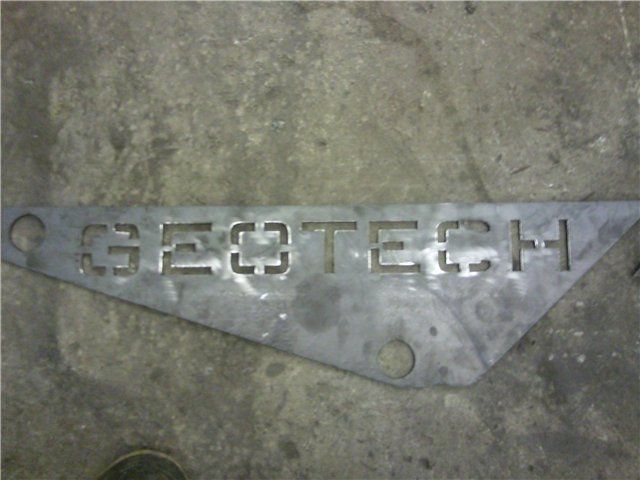

Вырезаны усилители декорпанели с названием фирмы.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Узел подвески собран на подшипниках.
Гусеничный вездеход «Термит Т-3 Гидро»

Опорные катки на балансирах в сборе.
Гусеничный вездеход «Термит Т-3 Гидро»

Рамки -усилители готовы.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Рамки-усилители прикинули к раме.
Гусеничный вездеход «Термит Т-3 Гидро»

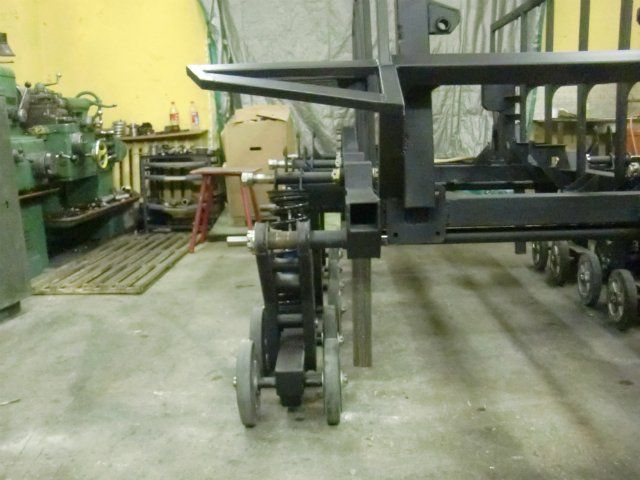

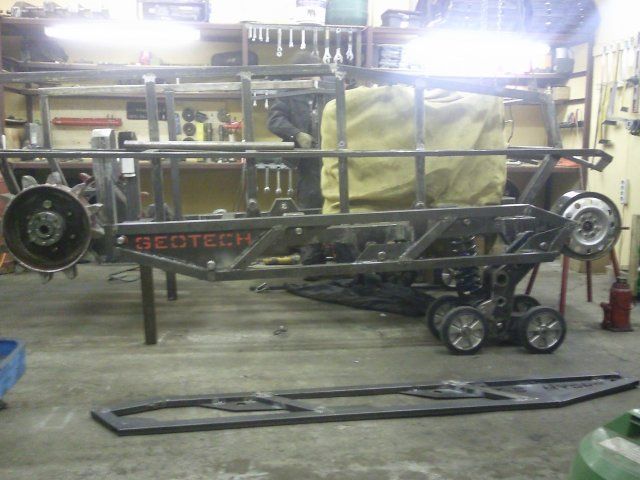

К раме подвесили балансиры с катками.
Гусеничный вездеход «Термит Т-3 Гидро»

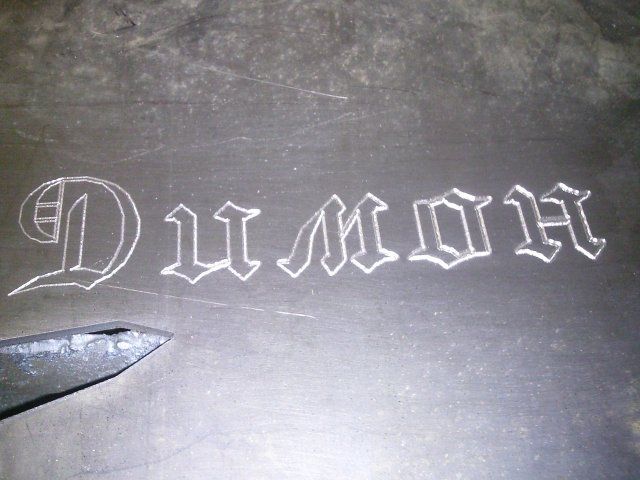

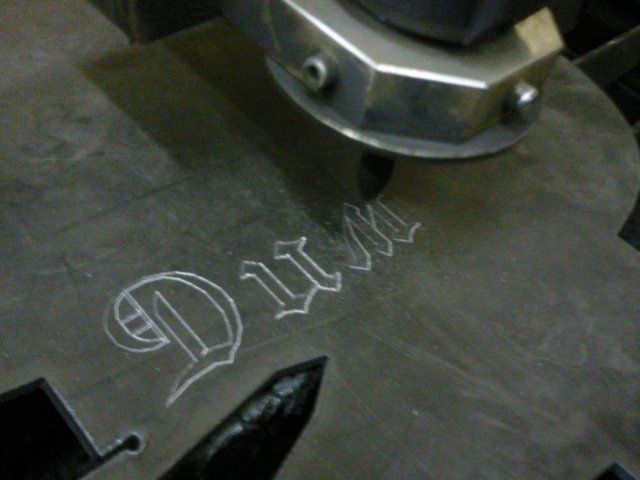

Гравировка фрезой на листах стали.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

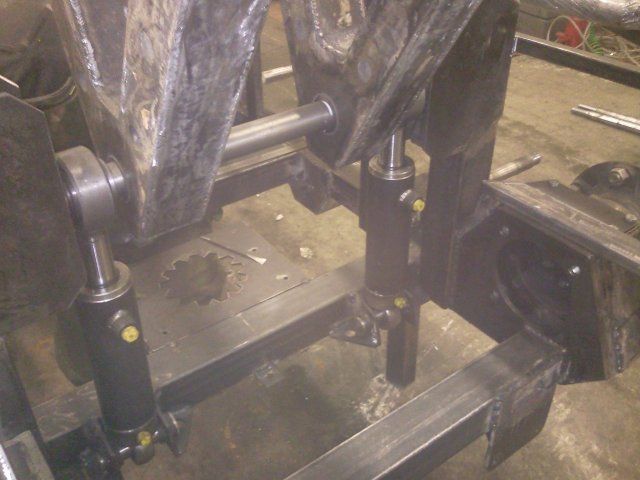

Собрана система перекоса.
Гусеничный вездеход «Термит Т-3 Гидро»

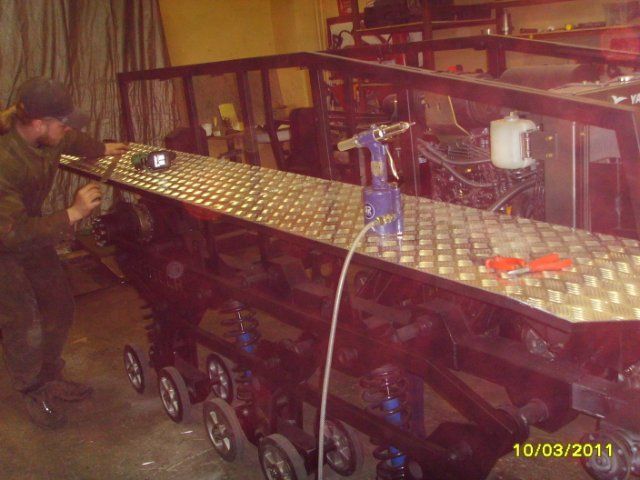

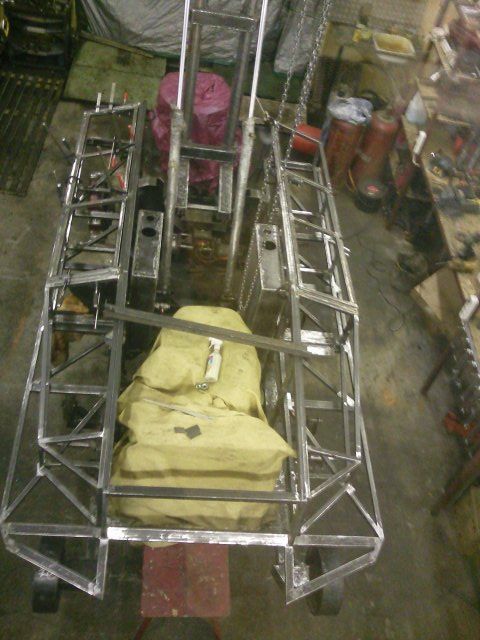

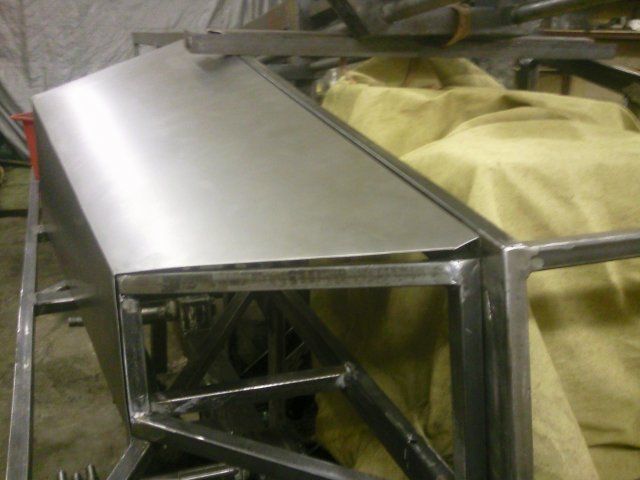

Начата обшивка корпуса.
Гусеничный вездеход «Термит Т-3 Гидро»

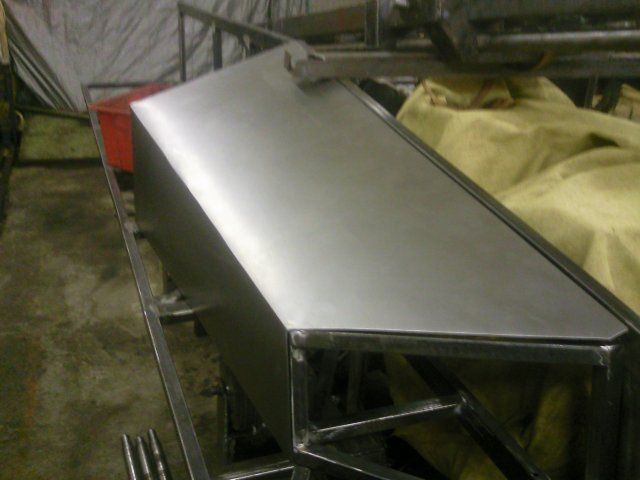

Моменты обшивки корпуса.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Привариваются крылья к основному корпусу.
Гусеничный вездеход «Термит Т-3 Гидро»

Процесс изготовления кузовного металла.
Гусеничный вездеход «Термит Т-3 Гидро»

Изготовление корпусов ящиков для мелочевки.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

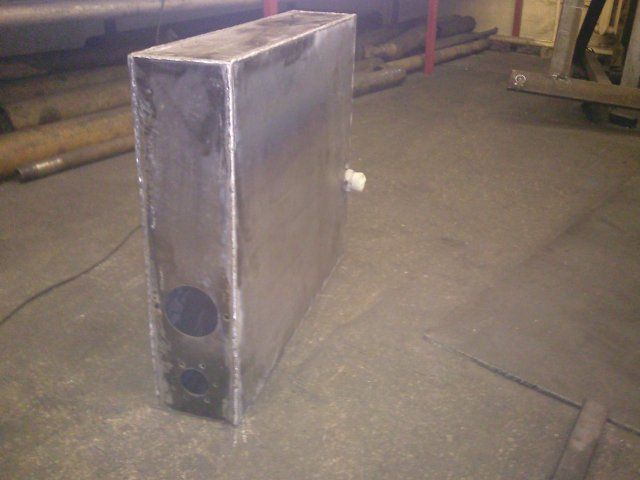

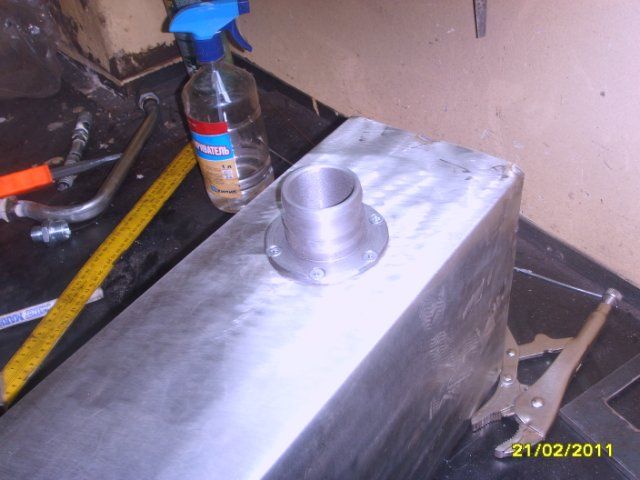

Изготовлены два гидробака для масла.
Гусеничный вездеход «Термит Т-3 Гидро»

Вид сверху на вездеход.
Гусеничный вездеход «Термит Т-3 Гидро»

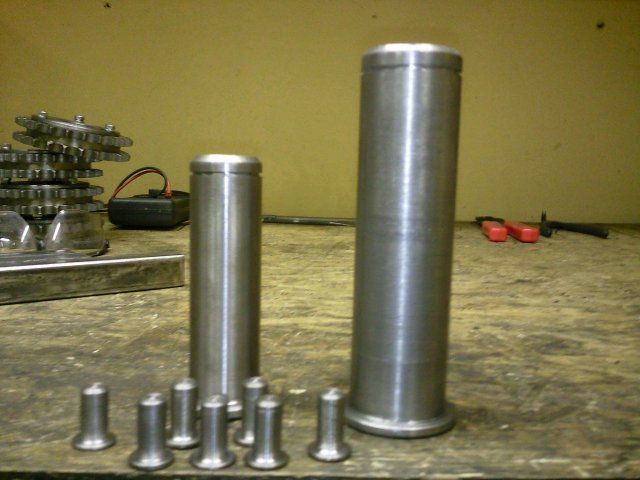

Оси всякие проточены для вездехода.
Гусеничный вездеход «Термит Т-3 Гидро»

Детали перед покраской разобраны.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

После покраски.
Гусеничный вездеход «Термит Т-3 Гидро»

Сборка покрашенных деталей в узлы и агрегаты.
Гусеничный вездеход «Термит Т-3 Гидро»

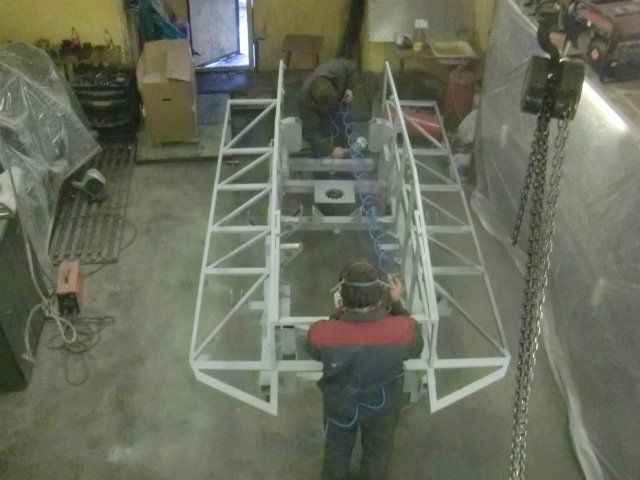

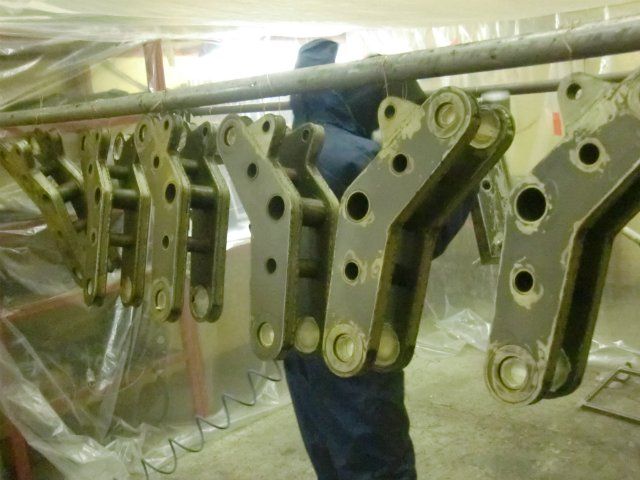

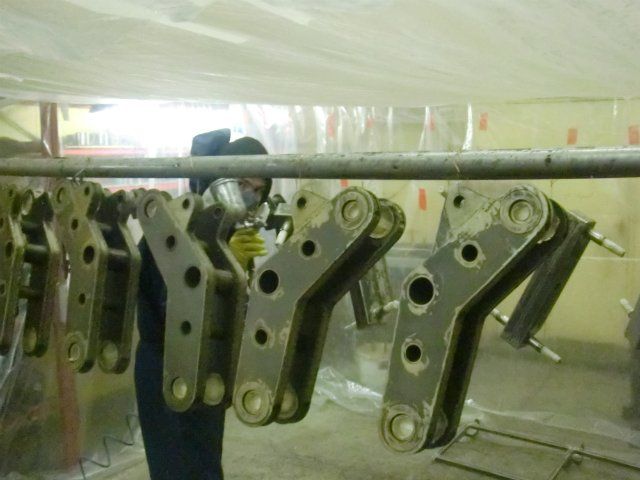

Грунтовка рамы со всех сторон.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

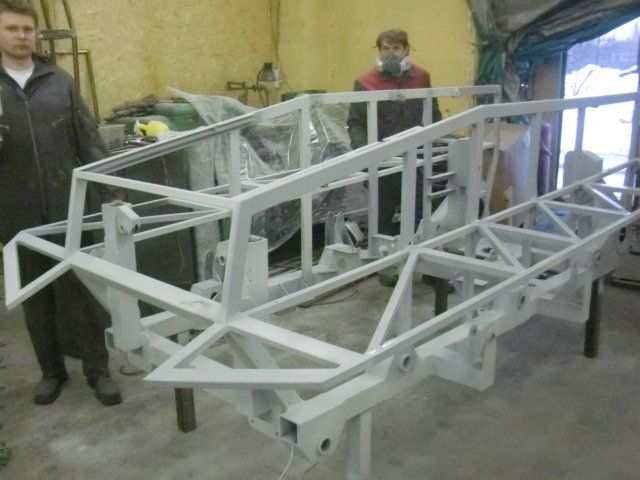

Рама покрашена и начинается сборка.
Гусеничный вездеход «Термит Т-3 Гидро»

Ходовая навешивается на корпус рамы.
Гусеничный вездеход «Термит Т-3 Гидро»

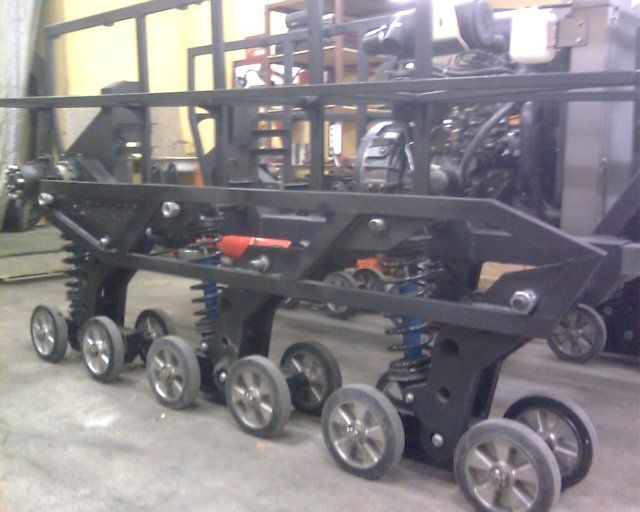

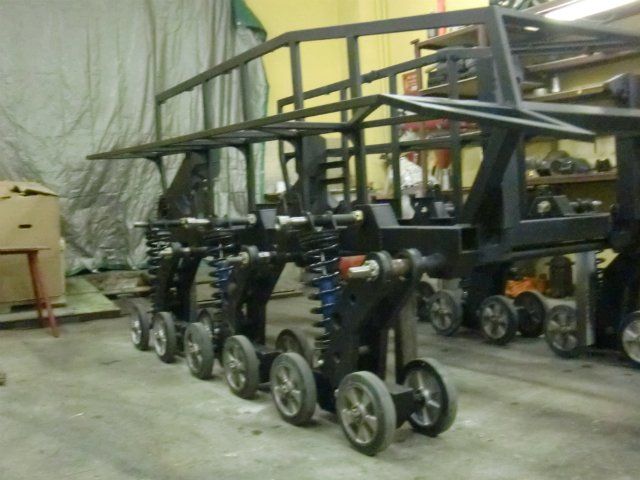

Рама стоит на всех опорных колесах.
Гусеничный вездеход «Термит Т-3 Гидро»

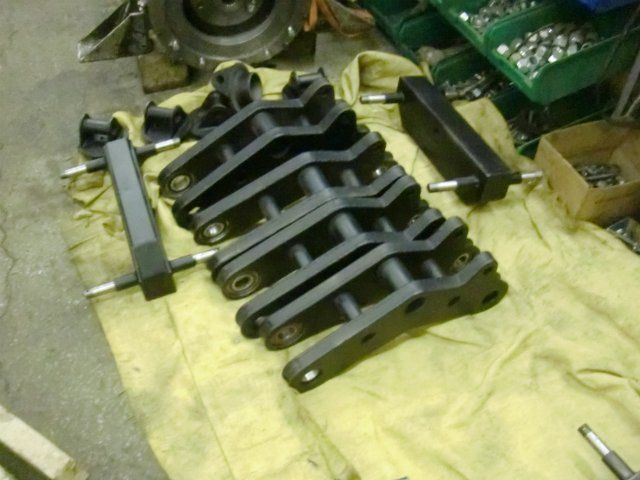

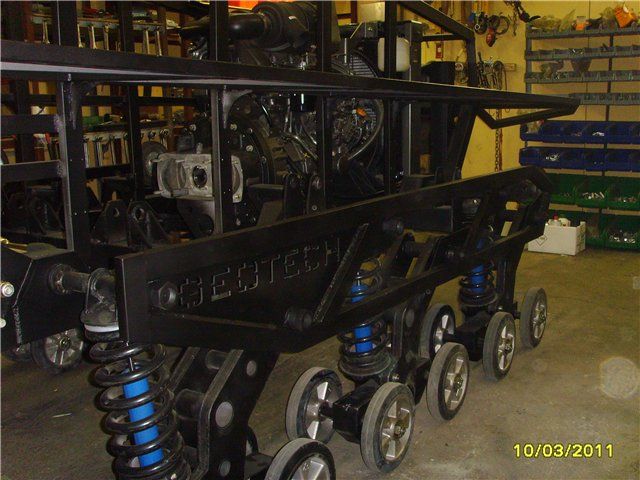

Балансиры с катками собраны.
Гусеничный вездеход «Термит Т-3 Гидро»

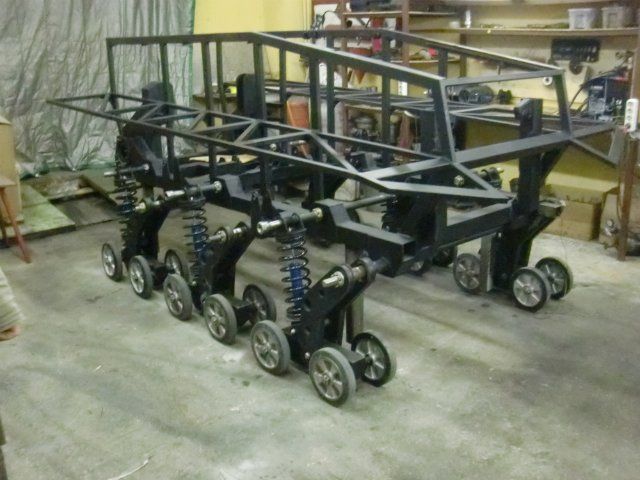

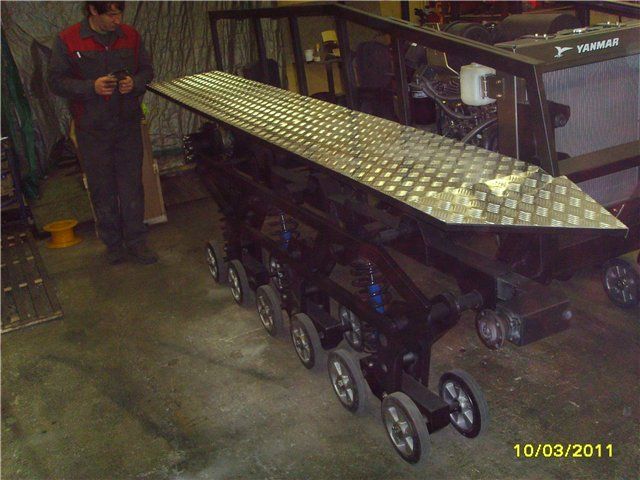

Подвеска полностью собрана.
Гусеничный вездеход «Термит Т-3 Гидро»

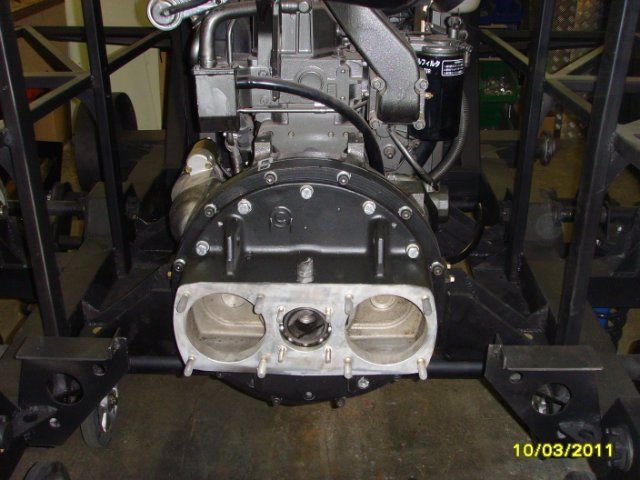

К двигателю прикреплены три гидронасоса, получают вращающий момент от двигателя через редуктор.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

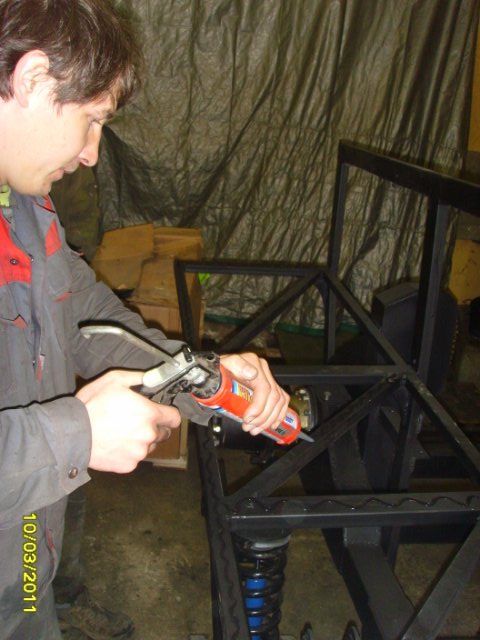

Герметизация всех стыков.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

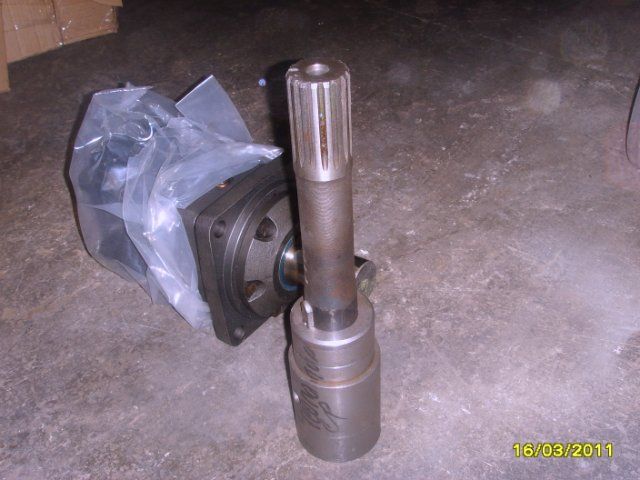

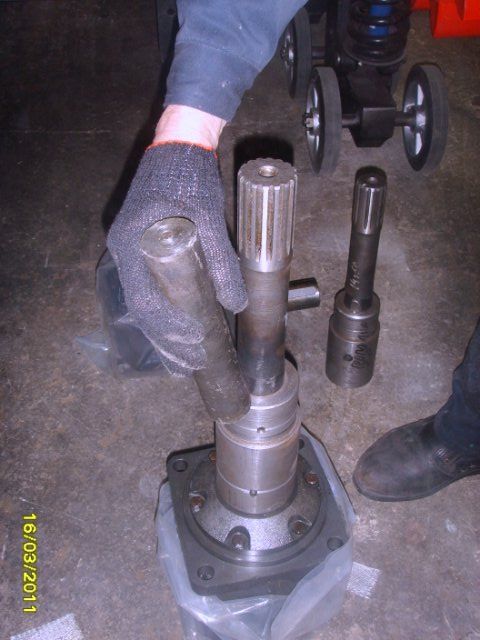

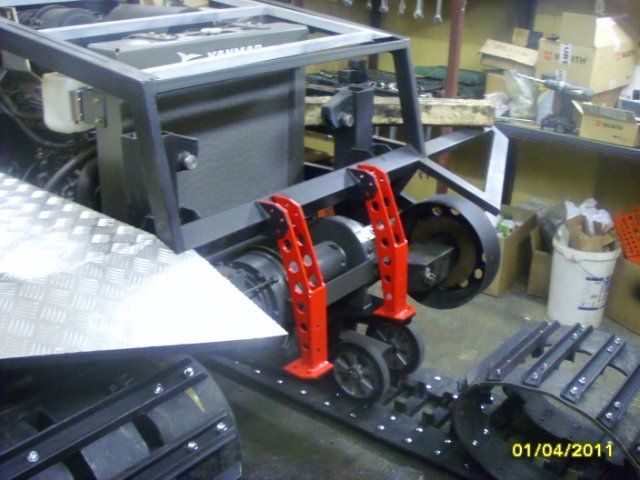

Муфты передают вращающий момент от гидронасосов к ведущим звездочкам.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

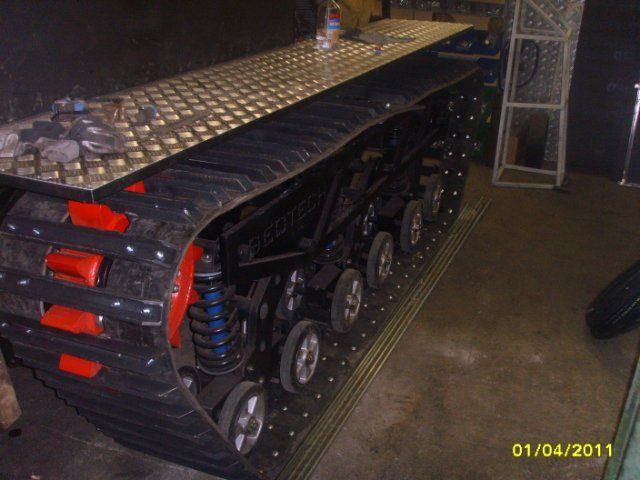

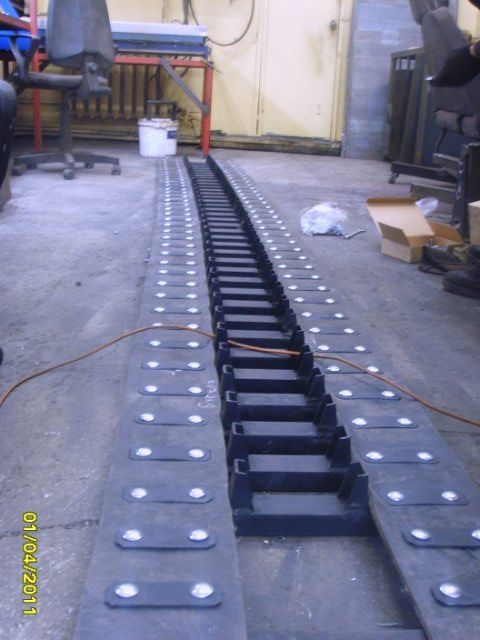

Гусеница собрана из траков из швеллера 50х20х4 мм.
Гусеничный вездеход «Термит Т-3 Гидро»

Ведущая звездочка.
Гусеничный вездеход «Термит Т-3 Гидро»

Момент натяжки гусеницы на ходовую часть.
Гусеничный вездеход «Термит Т-3 Гидро»

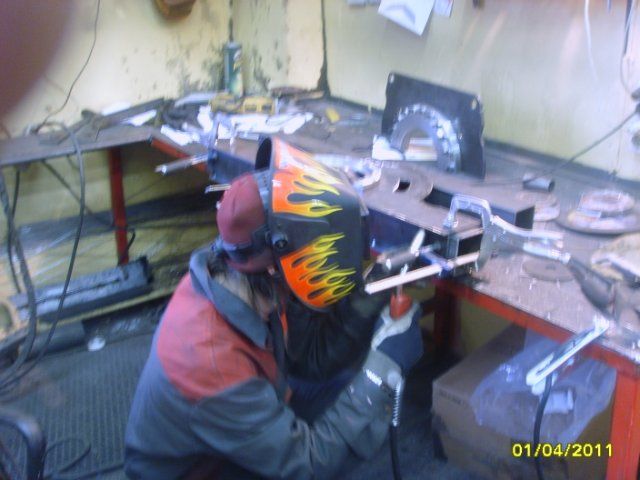

Работа сварщика.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

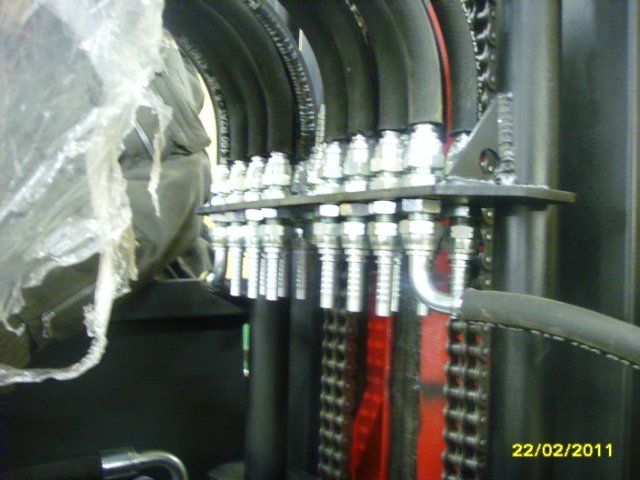

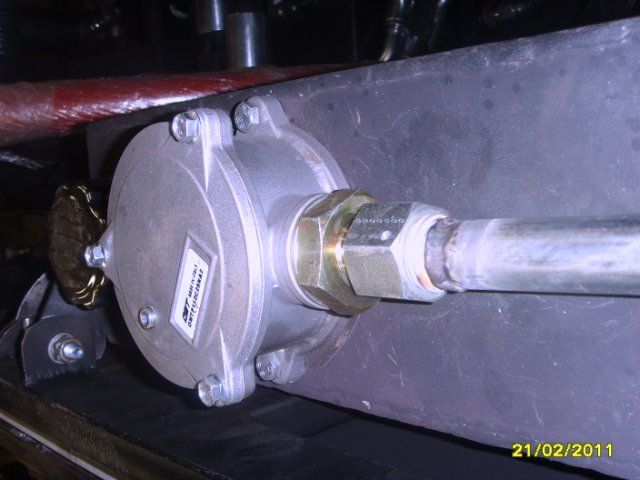

Гидроузлы.
Гусеничный вездеход «Термит Т-3 Гидро»

Сборка гидравлики на привод.
Гусеничный вездеход «Термит Т-3 Гидро»

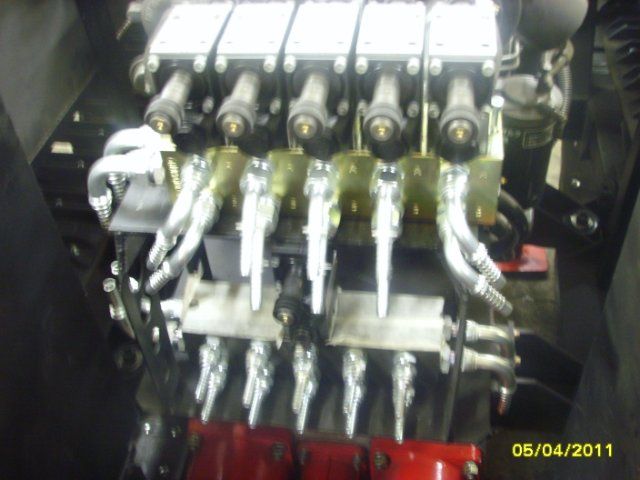

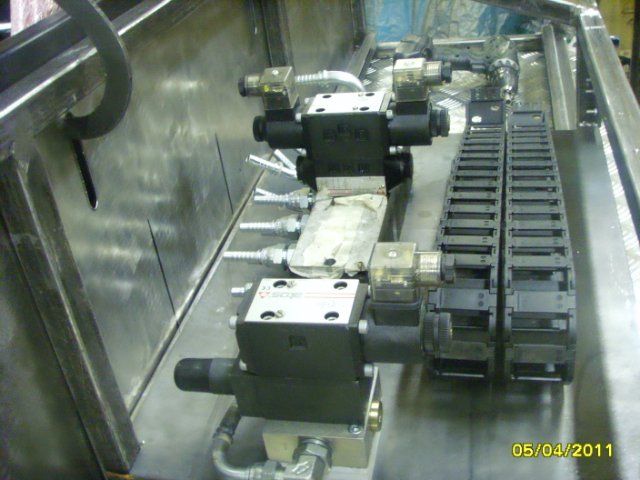

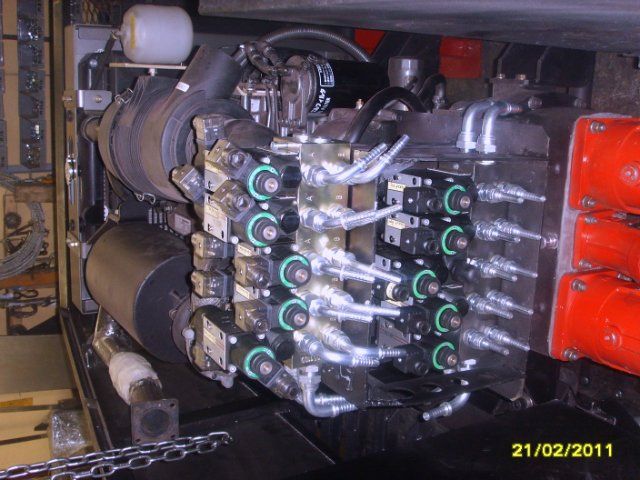

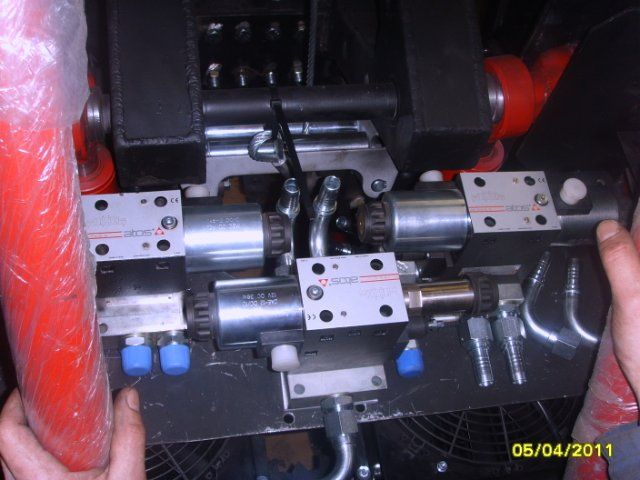

Гидравлические клапана с электроприводом для управления.
Гусеничный вездеход «Термит Т-3 Гидро»

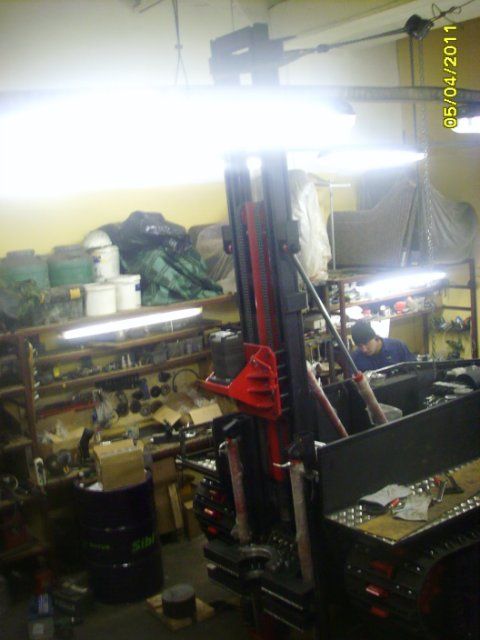

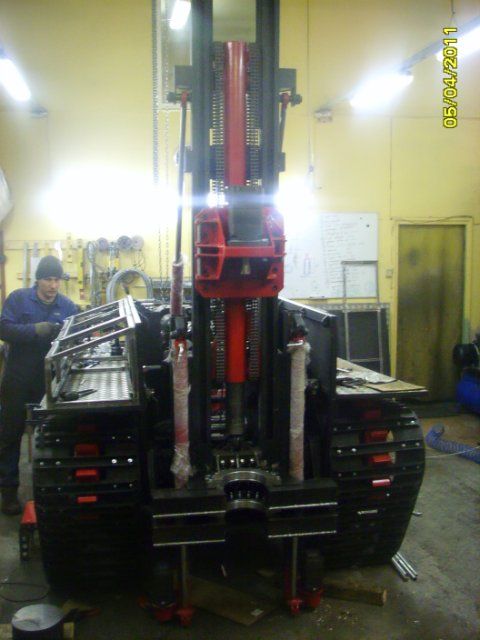

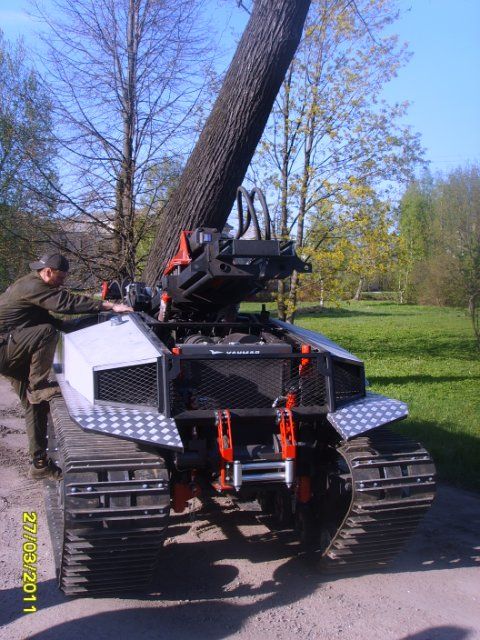

Буровая установка поднята.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Изготовленные запчасти.
Гусеничный вездеход «Термит Т-3 Гидро»

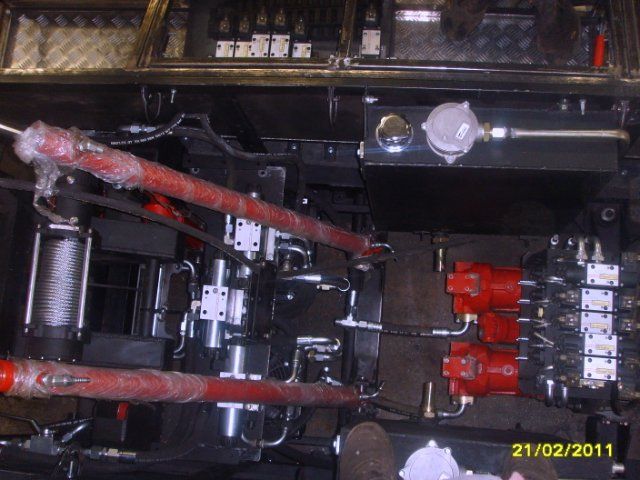

Вся гидравлика собирается.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

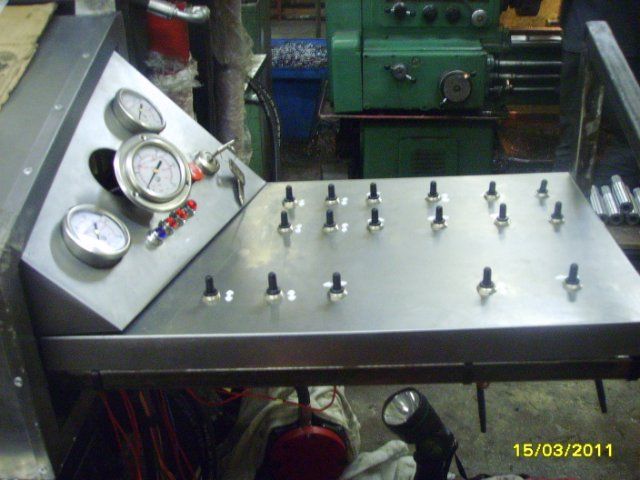

Аварийный пульт управления вездеходом и буровой установкой в момент сборки.
Гусеничный вездеход «Термит Т-3 Гидро»

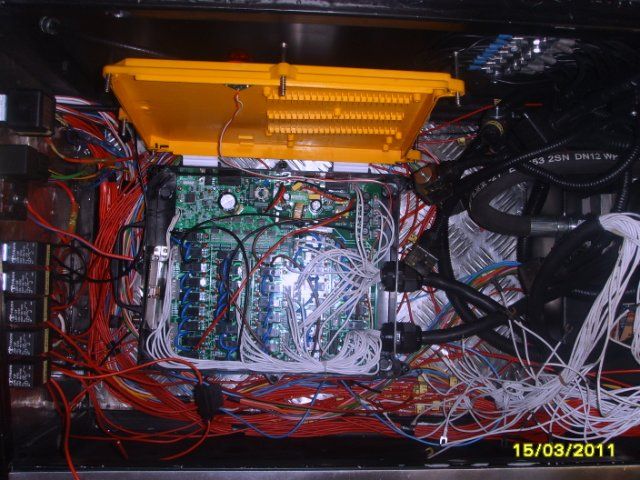

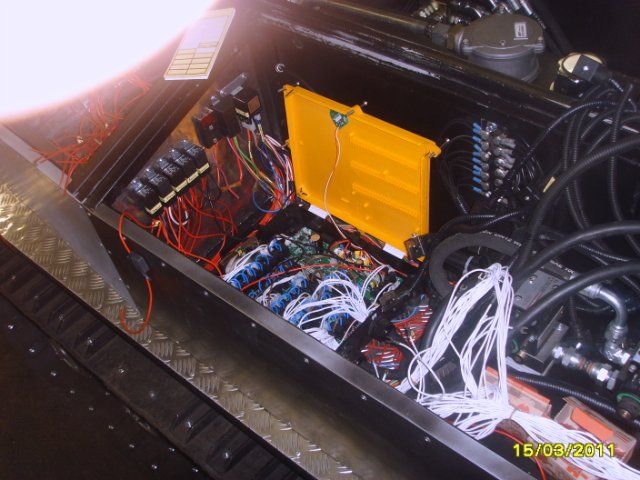

Электросхема собирается.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

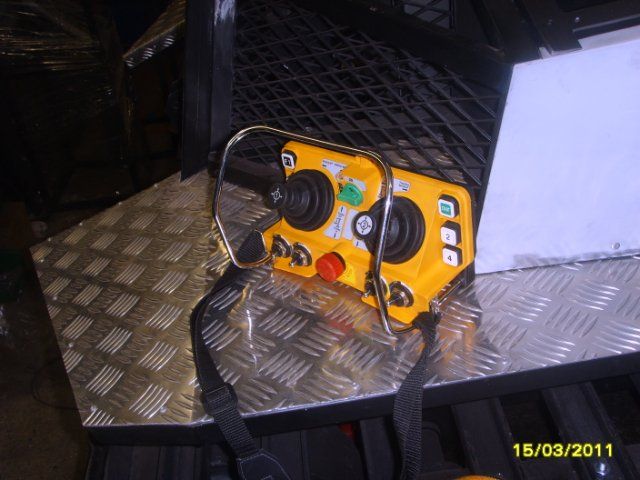

Пультик для управления агрегатом.
Гусеничный вездеход «Термит Т-3 Гидро»

Провода идут к подвижным частям.
Гусеничный вездеход «Термит Т-3 Гидро»

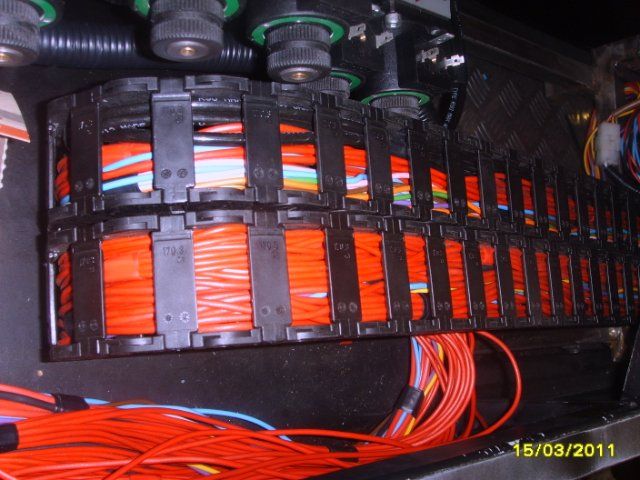

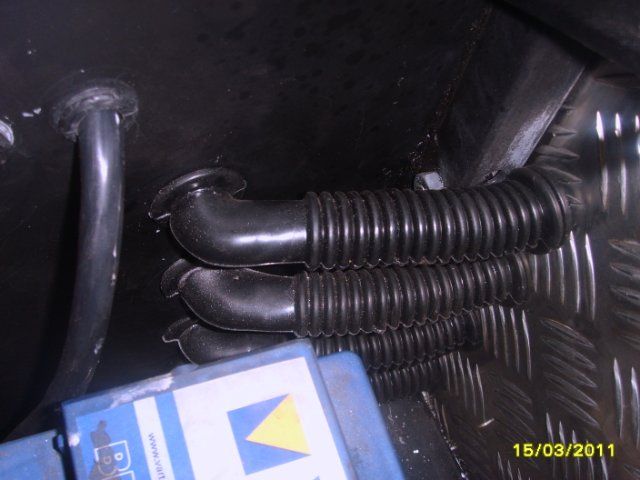

Все собрано в гофрочки.
Гусеничный вездеход «Термит Т-3 Гидро»

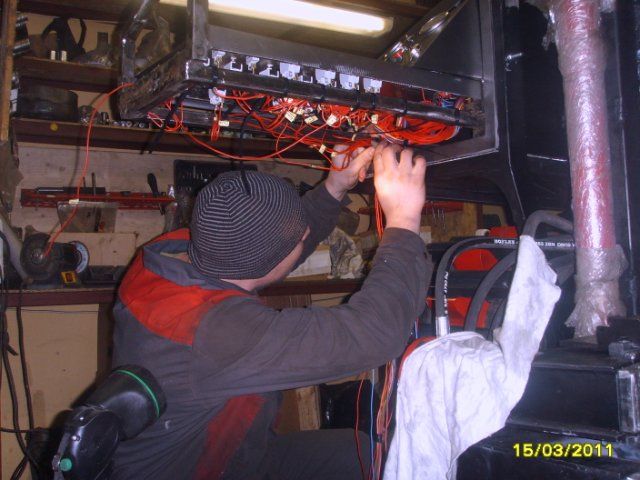

Работа электрика.
Гусеничный вездеход «Термит Т-3 Гидро»

Двигатель завелся для обкатки. видео

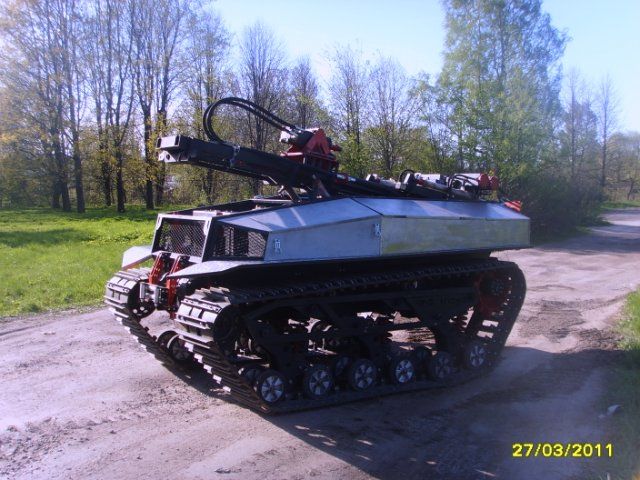

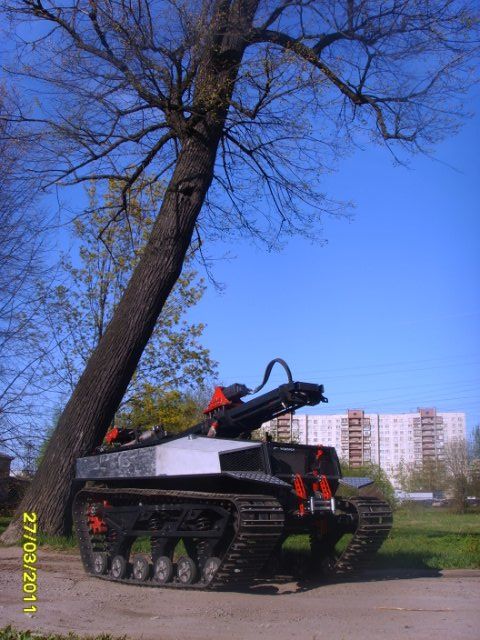

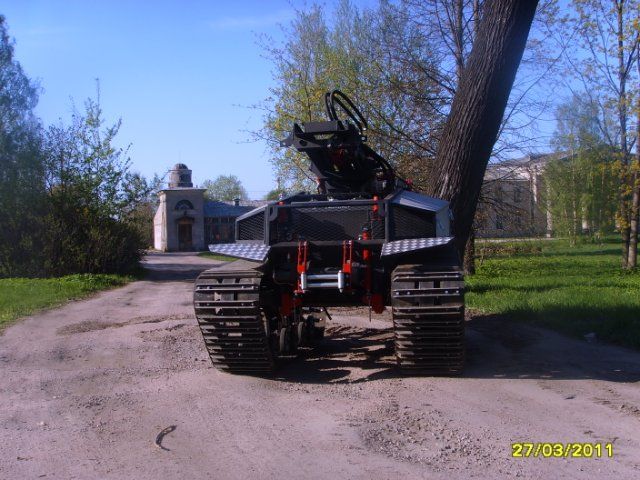

Машинка выехала с гаража, теперь доделка и покраска.
Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

Гусеничный вездеход «Термит Т-3 Гидро»

На видео обкатка.


Гусеничный вездеход "Термит Т-3 Гидро". видео.



Всё видео про автосамоделку .
