Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

"Очень большой снегоход"-так назвал свою автосамоделку Денис Плотицын из города Североморск.
Денис задумал снегоход с большой площадью опоры и с четырехтактным двигателем, чтобы ездить на рыбалку,
а не для гонок.
Первое видео про "Очень большой снегоход".


Тактико-технические характеристики:
Двигатель от "Ока-Сеаз"-11116, бензиновый, 3-х цилиндровый, 4-х тактный, инжекторный, с мощностью 54 лошадиных сил.
Трансмиссия от снегохода "Буран".
Гусеницы от снегохода "Тайга"-2 штуки.
Приводные валы самодельные по прототипу "Тайга".
Поддерживающие и обводные валы самодельные с колесами от "Тайги".
Подвеска взята от снегохода "Буран", но адаптированная под гусеницу от "Тайги".
Рулевая колонка взята от снегохода "Буран".

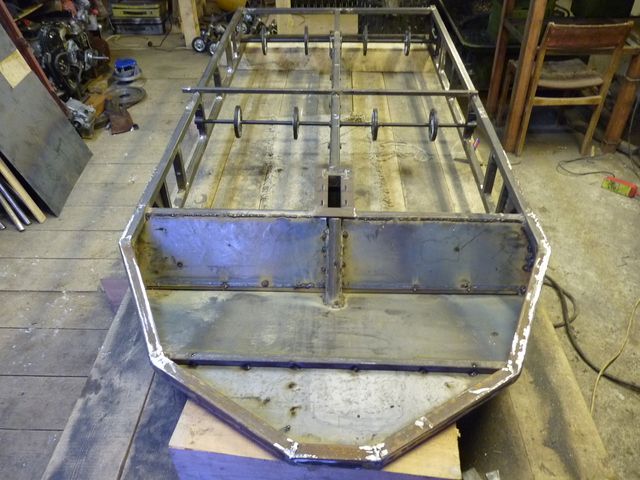

Рама сварена из профильной трубы 30х30х2 мм.
Рама обвязана профильной трубой и укреплена поперечными балками.
Гусеничный «Очень большой снегоход»

Нос снегохода, где будет установлена система рулевого управления.
Гусеничный «Очень большой снегоход»

К корпусу прикреплен двигатель. Вес двигателя-65 кг и стоимость на момент приобретения-30 000 рублей. Установлен вариатор "Сафари" для бесступенчатого изменения скорости агрегата.
Гусеничный «Очень большой снегоход»

Вариатор закреплен к маховику двигателя.
Гусеничный «Очень большой снегоход»

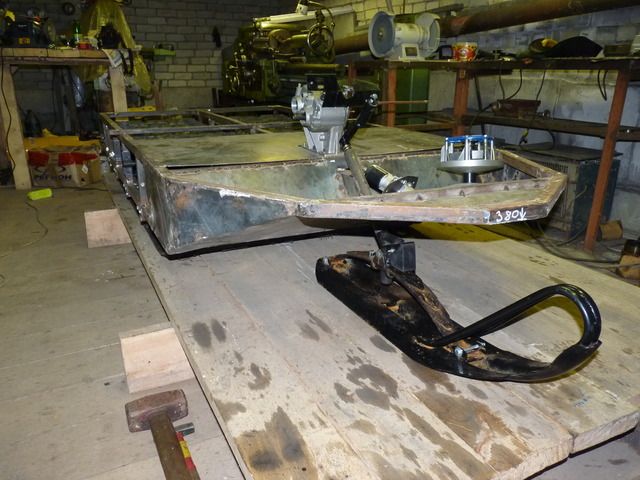

Установлена одна лыжа для управления снегоходом, но форумчане настоятельно рекомендовали установить две лыжи для увеличения устойчивости снегохода.
Гусеничный «Очень большой снегоход»

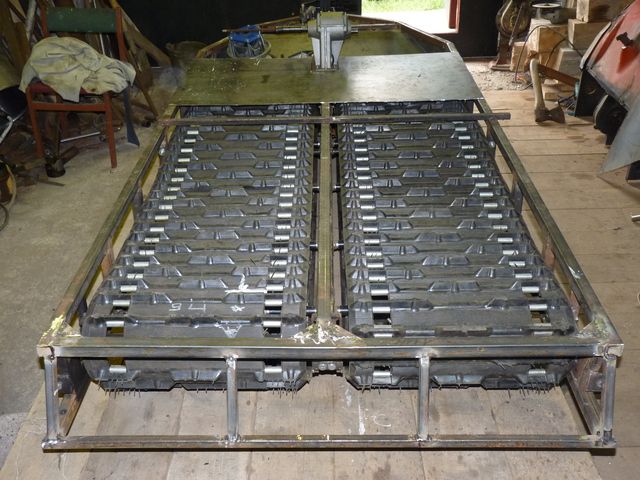

Одета гусеница и натянута. Гусеница взята от снегохода "Тайга".
Гусеничный «Очень большой снегоход»

Траки все проверены и проверены натяжители гусениц.
Гусеничный «Очень большой снегоход»

Корпус снегохода обварен полностью и двигатель занял свое место. Такие двигатели устанавливаются на автомобили ДЭУ-Матиз.
Гусеничный «Очень большой снегоход»

Одет ремень на вариатор , собран полностью двигатель , заведен и опробован.
Гусеничный «Очень большой снегоход»

Установлен стартер на двигатель.
Гусеничный «Очень большой снегоход»

Вариатор обкатан.
Гусеничный «Очень большой снегоход»

Установлен генератор для обеспечения электроэнергией снегоход.
Гусеничный «Очень большой снегоход»

Управление снегоходом переделано под две лыжи.
Гусеничный «Очень большой снегоход»

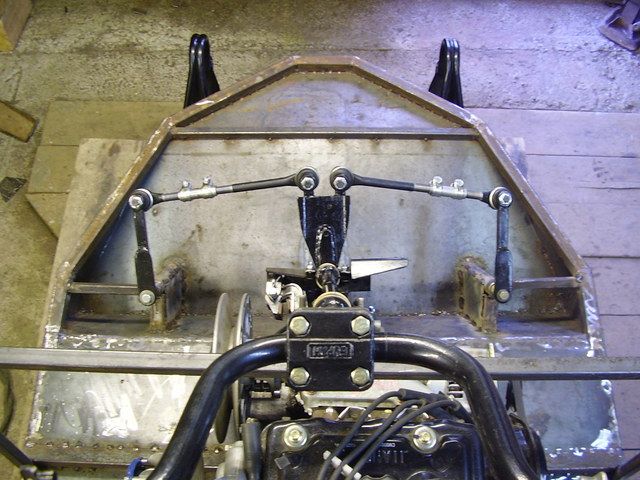

Рулевое управление снегохода со всех ракурсов.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

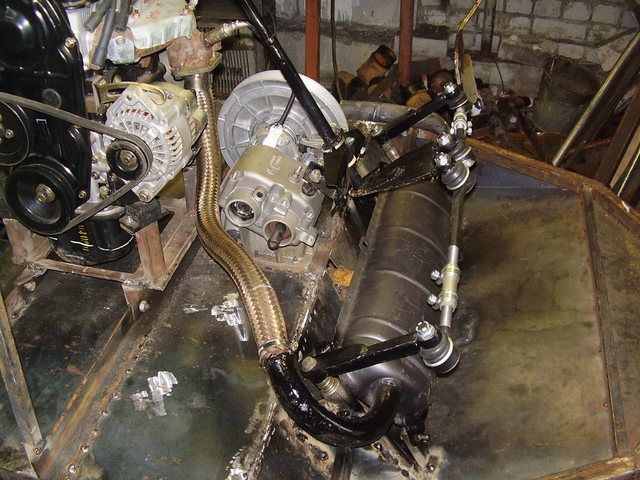

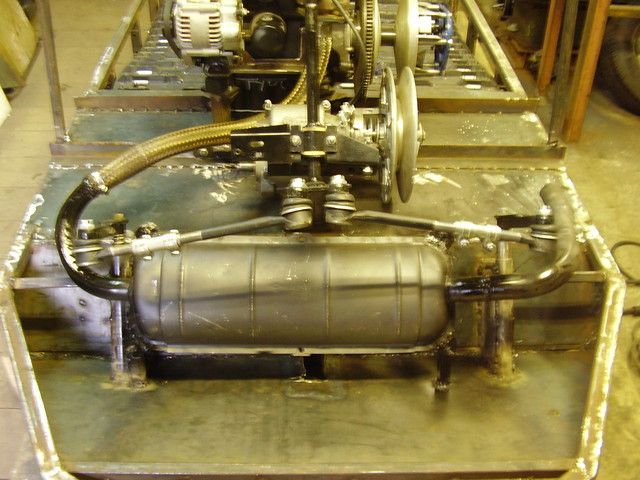

Система выхлопа газов сделана из глушителя "Нивы".
Гусеничный «Очень большой снегоход»

Глушитель соединен с системой выхлопа с помощью ГМШ (гибкого металлического шланга).
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

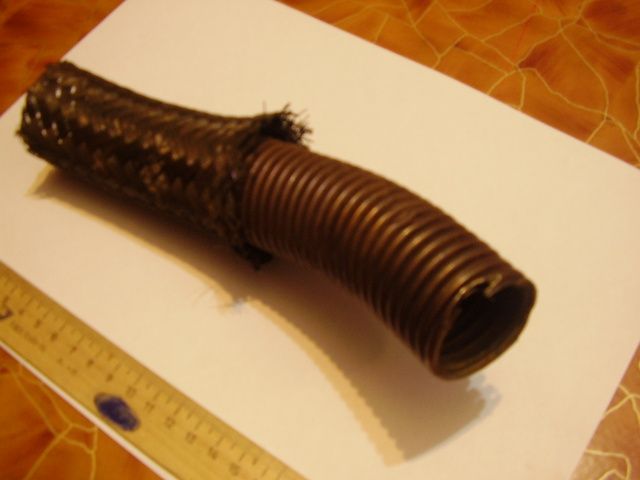

Гибкий металлический шланг-ГМШ.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

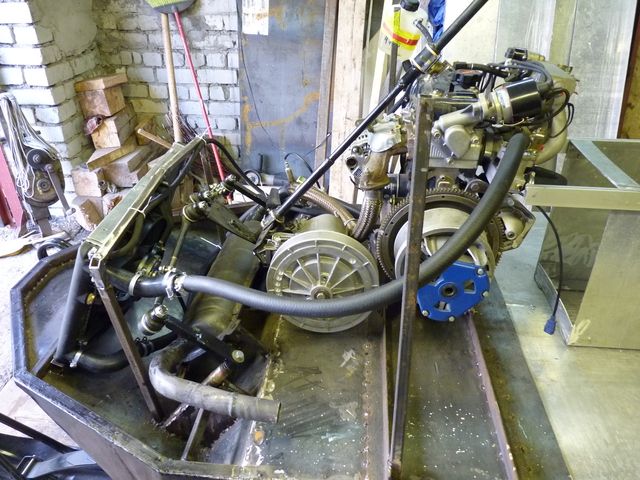

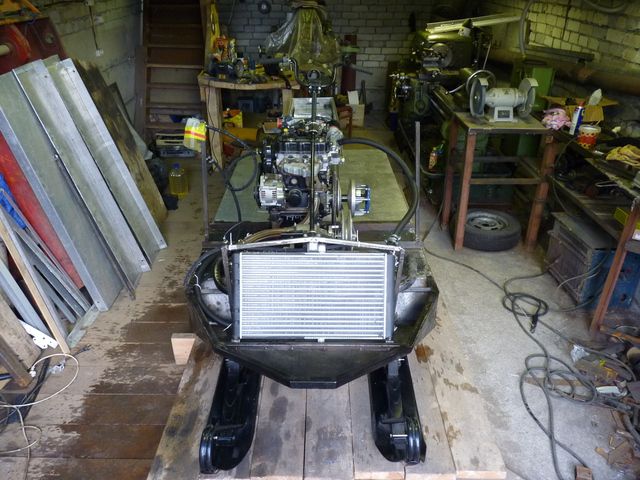

Смонтирована система охлаждения.
Гусеничный «Очень большой снегоход»

После опрессовки пришлось залатать радиатор, но сейчас радиатор герметичен.
Гусеничный «Очень большой снегоход»

Временную топливную систему необходимо убирать под сиденье.
Гусеничный «Очень большой снегоход»

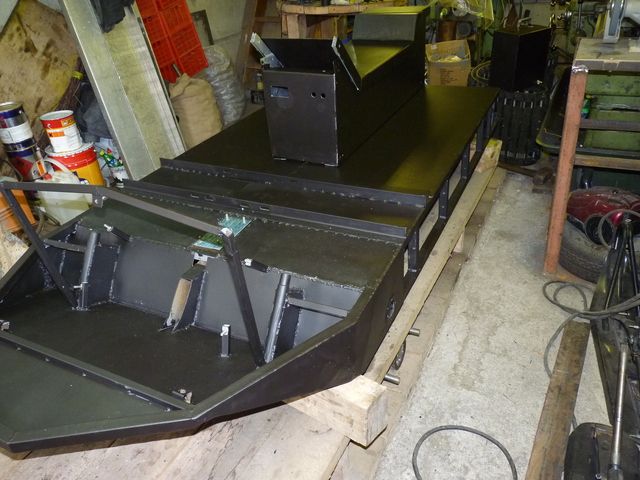

Под сиденьем будет рундук , где будет установлен бак топливный.
Гусеничный «Очень большой снегоход»

В рундуке будут аккумуляторные батареи, топливный бак, и инструменты.
Гусеничный «Очень большой снегоход»

Пол постелен из алюминия толщиной 4 мм.
Гусеничный «Очень большой снегоход»

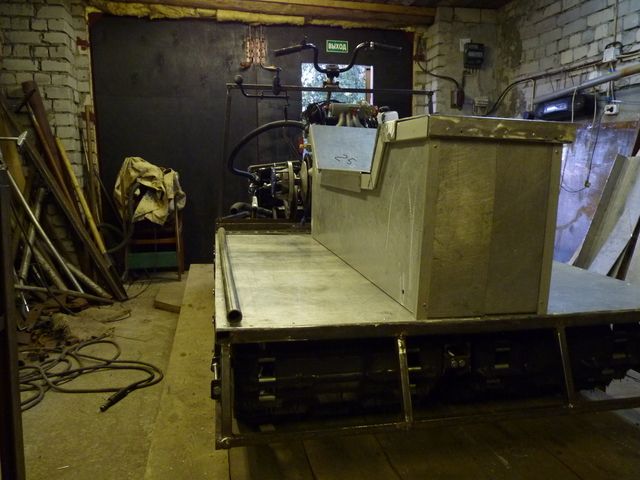

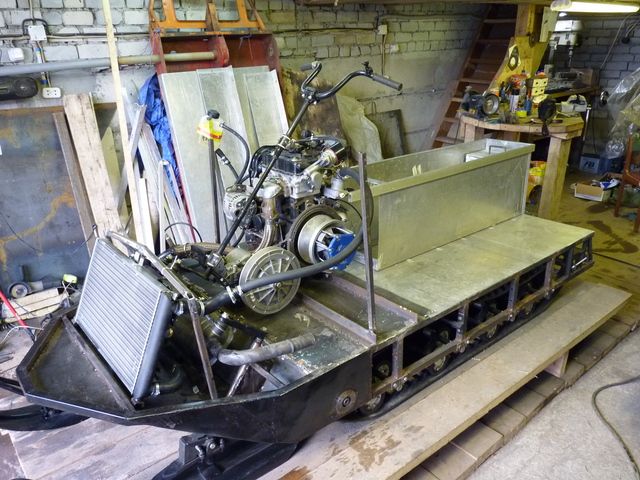

Все собрано, кроме электричества.
Гусеничный «Очень большой снегоход»

Крышка рундука открывается.
Гусеничный «Очень большой снегоход»

Вместительный рундук.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

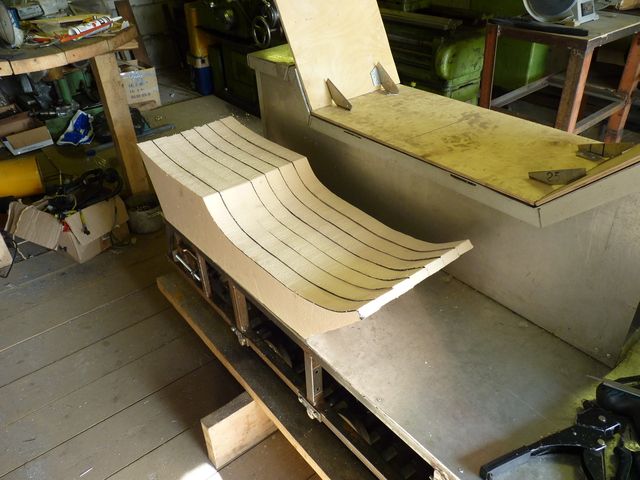

Процесс изготовления сиденья.
Гусеничный «Очень большой снегоход»

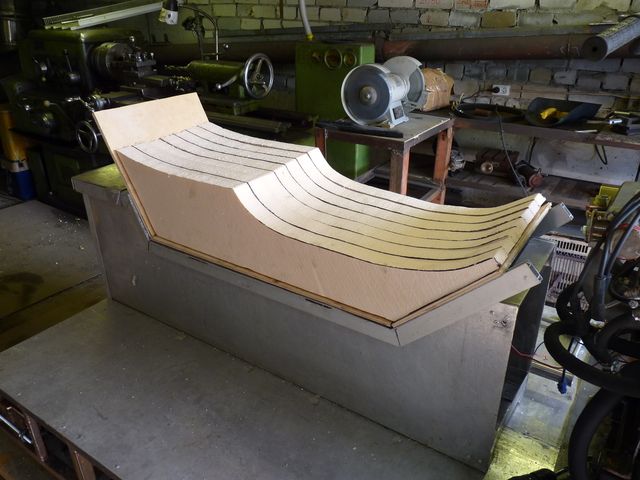

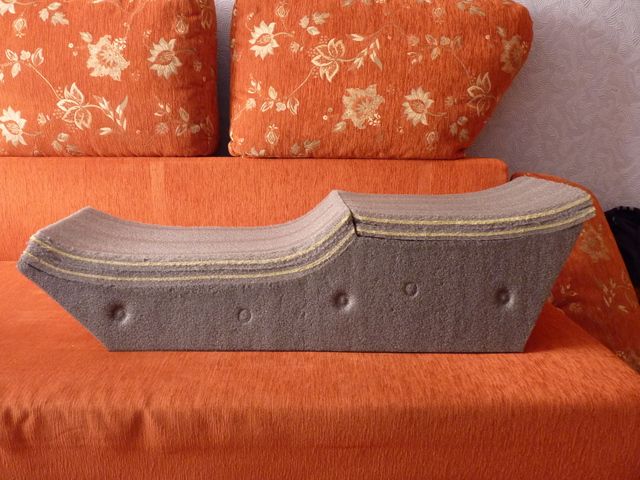

Основание сиденья готово.
Гусеничный «Очень большой снегоход»

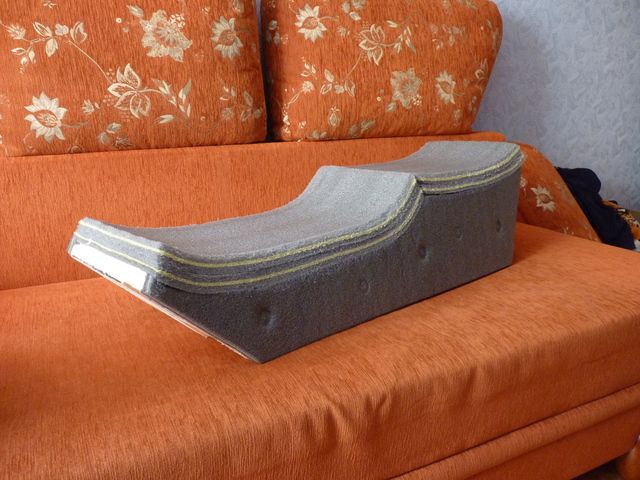

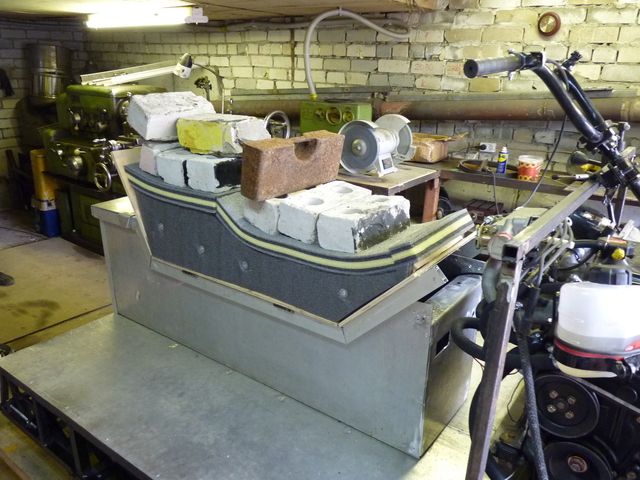

Обклеивается сиденье утеплителем.
Гусеничный «Очень большой снегоход»

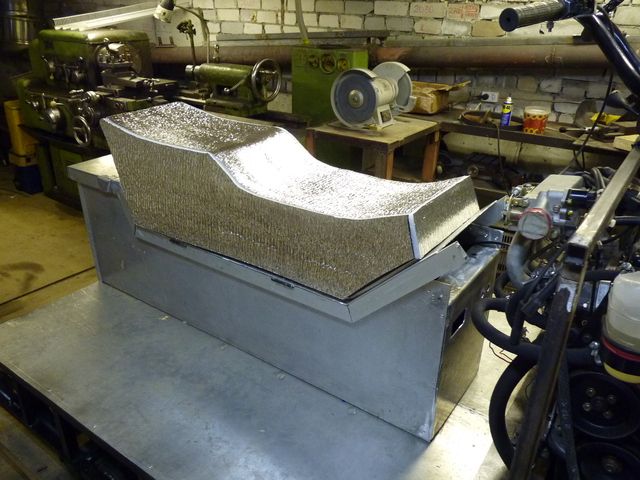

Сиденье обклеено фольгой.
Гусеничный «Очень большой снегоход»

Сиденье переклеено и обшито.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

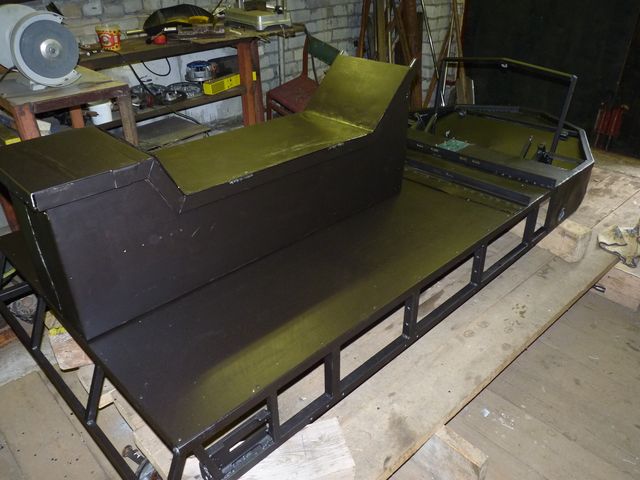

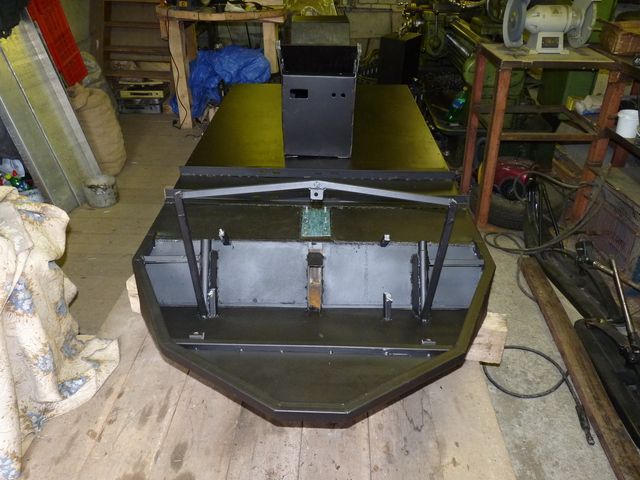

Снегоход разобрал, почистил металлические части в пескоструйке и покрасил.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

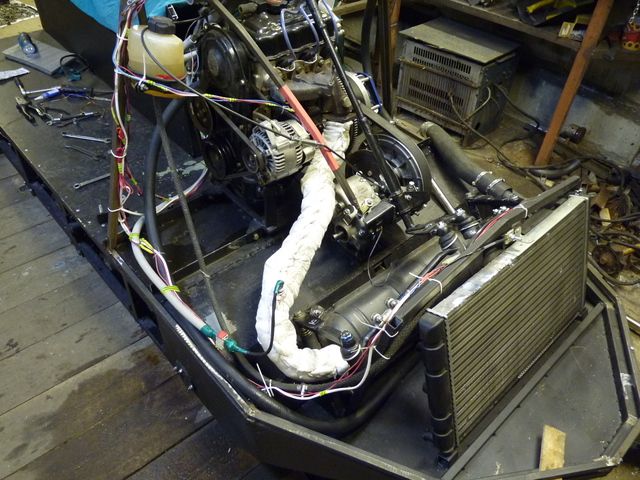

Установлен двигатель и собраны все системы.
Гусеничный «Очень большой снегоход»

Установлен рундук и закреплен на место.
Гусеничный «Очень большой снегоход»

Собрана система охлаждения двигателя.
Гусеничный «Очень большой снегоход»

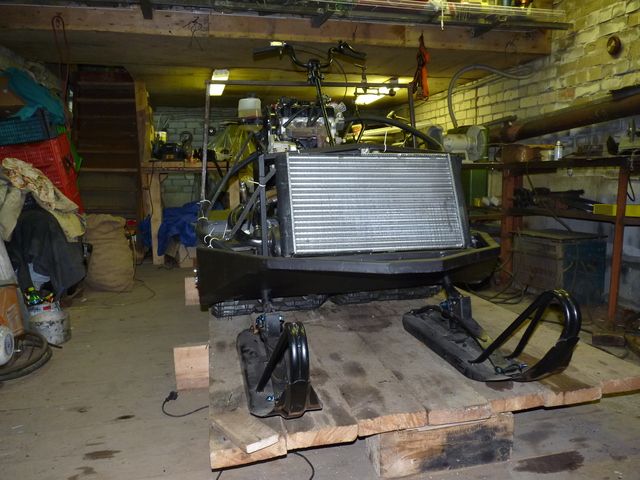

Лыжи установлены.
Гусеничный «Очень большой снегоход»

Сиденье обтянуто кожей .
Гусеничный «Очень большой снегоход»

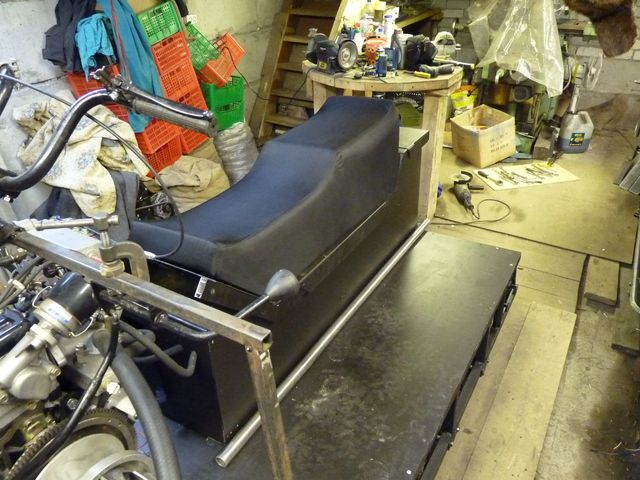

Сиденье занимает свое место.
Гусеничный «Очень большой снегоход»

Сиденье откидывается и закрепляется.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

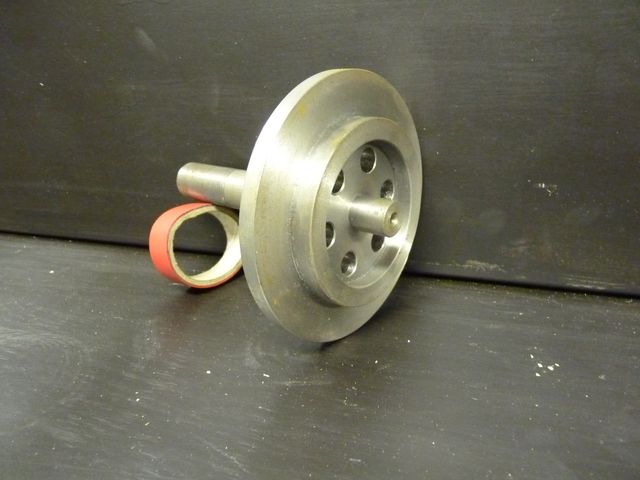

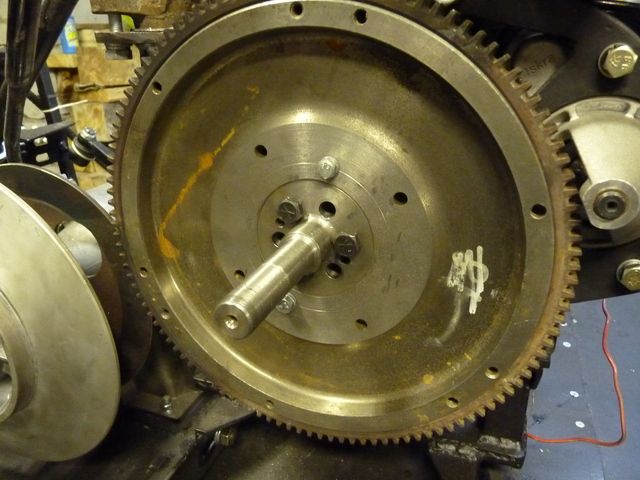

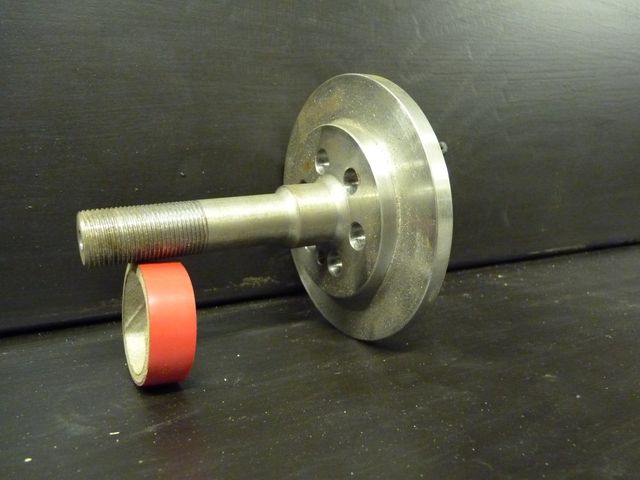

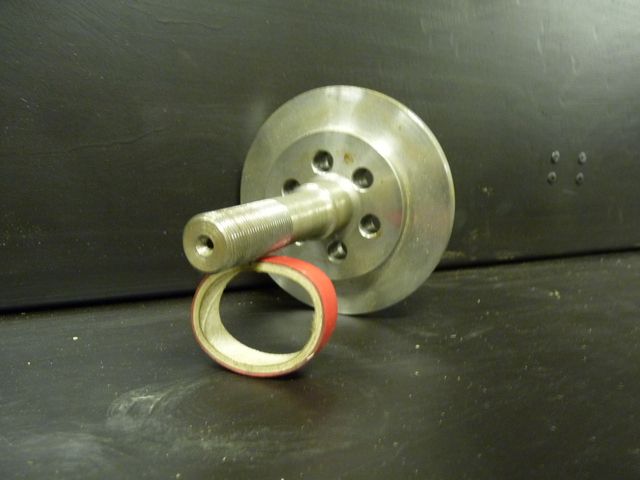

Переходник между вариатором и маховиком выточен на токарном станке и крепится к маховику двигателя с помощью болтов. Болты должны быть с мелкой резьбой очень твердые и зафиксированы или закручены с использованием фиксатора резьбы, иначе они будут откручиваться.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

Сделана теплоизоляция выхлопных труб.
Гусеничный «Очень большой снегоход»

Гусеничный «Очень большой снегоход»

На изготовление снегохода потрачено около 250 000 рублей. Максимальная скорость получилась около 55 км\час.
Видео обкатки "Очень большого снегохода".

Для написания статьи про "Очень большой снегоход" использованы данные из форума сайта "Технофорум.Ком" и "Сноумобиле.ру".

Всё видео про "Очень большой снегоход".
Денису успехов в деле строительства автосамоделок. У него большие планы.скачать dle 11.1смотреть фильмы бесплатно
