Делаем светодиодную панель своими руками

Делаем светодиодную панель своими руками

Занимаетесь ли вы съемками видео либо фотографий, нужно ли вам качественное освещение или просто интересна тема светодиодных панелей. В любом случае предлагаем ознакомиться с нашим очередным обзором, который посвящен сборке светодиодной панели в домашних условиях.

Начать советуем с просмотра авторского видеоролика



Итак, нам понадобится:
- кусок органического стекла;
- строительный фен;
- светодиодная лента;
Делаем светодиодную панель своими руками

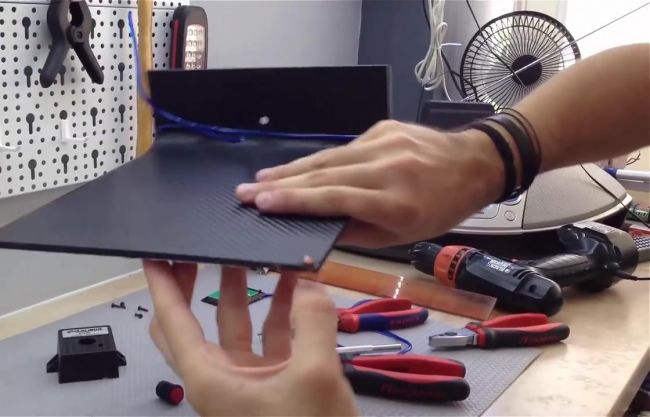

Сгибаем край органического стекла под прямым углом с помощью строительного фена.
Делаем светодиодную панель своими руками

Теперь нужно отрезать равные куски светодиодной ленты, чтобы приклеить их на основу из органического стекла. Автор идеи отрезал 24 полоски, длина каждой из которых равна 20 см. При использовании таких же размеров вам понадобится 4.8 м ленты. На каждом 20-сантиметровом куске есть 12 светодиодов, то есть в целом используется 288. Потребляет такая конструкция 69 ватт (5.7 А).

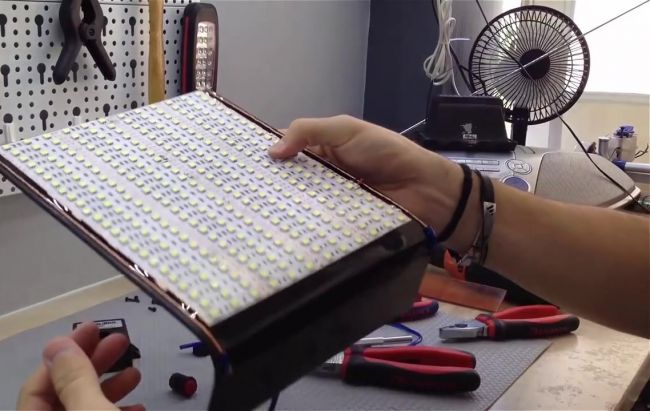

Клеим полученные куски светодиодной ленты на панель. Важно, чтобы все они легли ровно и одинаково.
Делаем светодиодную панель своими руками
Делаем светодиодную панель своими руками

Учитывая достаточную мощность конструкции, при подключении следует использовать толстый провод. Оголяем провод и закручиваем на шуруповерт. Нужно получить два таких провода.
Делаем светодиодную панель своими руками
Делаем светодиодную панель своими руками

Устанавливаем полученные па прошлом шаге провода по бокам конструкции. Сверху провода фиксируются на одном месте, проходят по бокам и уходят вниз, то есть за пределы панели. Один провод будет плюсовым, а второй – минусовым.
Делаем светодиодную панель своими руками
Делаем светодиодную панель своими руками

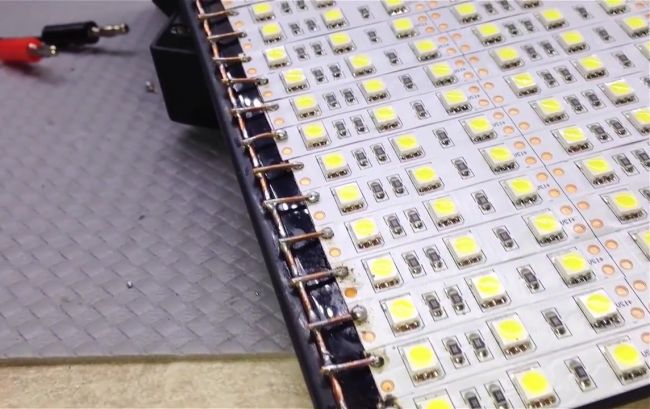

Теперь подключаем плюсовые контакты кусков светодиодных лент к плюсовому проводу, а минусовые - к минусовому.
Делаем светодиодную панель своими руками
Делаем светодиодную панель своими руками

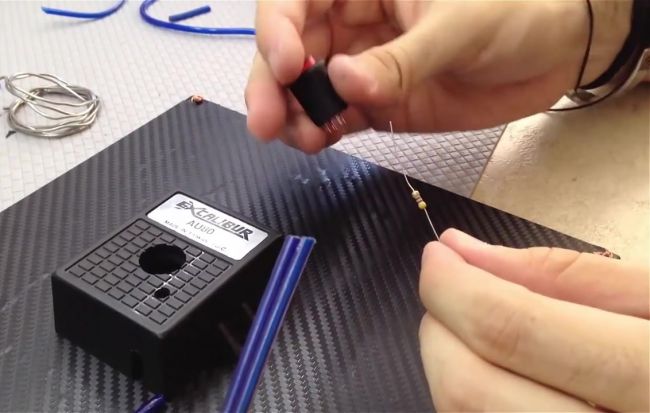

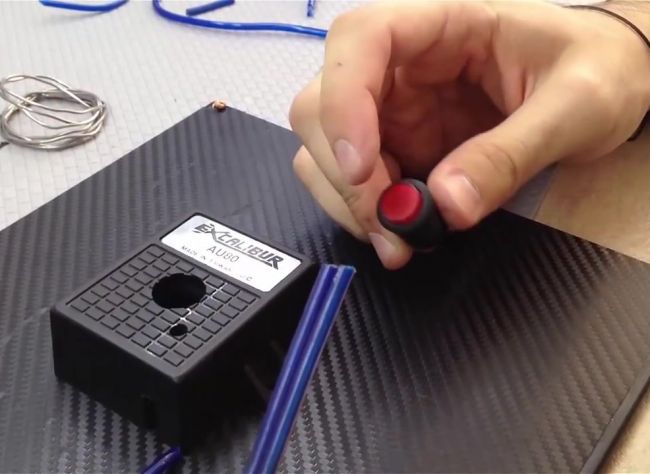

Удобно собрать всю проводку в маленькой коробочке. В ней же проделываем отверстие для кнопки включения и выключения светодиодной панели. Обратите внимание, что если кнопка имеет встроенную подсветку, то в паре с ней необходимо использовать резистор на 1 кОм. К кнопке подключается плюс.

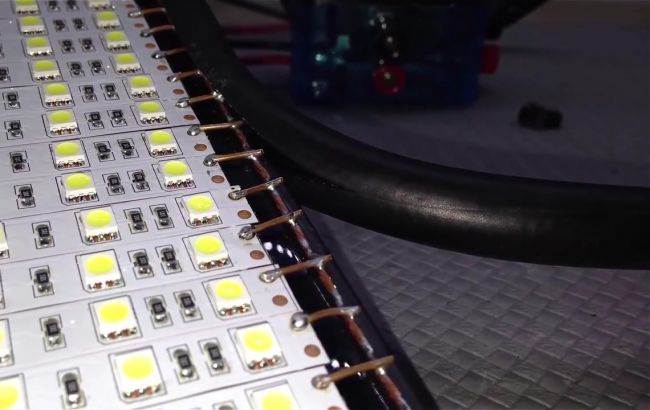

Панель готова. Теперь нужно позаботиться о том, чтобы спрятать контакты проводов. Для этого берем толстый шланг и разрезаем.
Делаем светодиодную панель своими руками

После этого надеваем разрезанный вдоль шланг на панель.
Делаем светодиодную панель своими руками

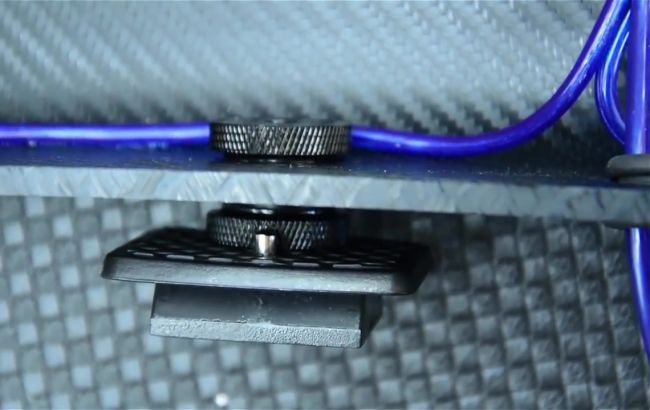

В качестве ножек для панели можно использовать обычный штатив, позаботившись о креплениях непосредственно на светодиодной панели.скачать dle 11.1смотреть фильмы бесплатно
