Гусеничный вездеход «Вездик»

Гусеничный вездеход "Вездик" построил Лукман Гараев из Татарстана село Омара. На форуме сайта "Луноходов.Нет" он делится своим опытом по постройке автосамоделки под ником "Лукман".
Вездеход получился очень быстрый и юркий. Построили его за полтора месяца.
Гусеничный вездеход «Вездик»

Покатушки по снегу. видео


Тактико-технические характеристики:
Двигатель от ВАЗ-21011.
Коробка перемены передач от ВАЗ-21011.
Мост задний от ВАЗ-21011.
Ступицы от ВАЗ-21011.
Заднеприводной, поворот дифференциальный.
Кузов, ходовая, гусеницы самодельные.
Донором послужил автомобиль ВАЗ-21011, с него сняли двигатель.
Гусеничный вездеход «Вездик»

Донор для вездехода.
Гусеничный вездеход «Вездик»

К основанию приварены оси опорных катков.
Гусеничный вездеход «Вездик»

Передняя часть рамы вездехода.
Гусеничный вездеход «Вездик»

Днище корпуса приварен.
Гусеничный вездеход «Вездик»

На корме установлен задний мост от автомобиля ВАЗ-21011. Мост перевернут и приварен.Мост используется как ведущий и как поворотный механизм за счет торможения суппорта и дифференциала.
Гусеничный вездеход «Вездик»

Чулки моста вварены в корпус лодки.
Гусеничный вездеход «Вездик»

Корпус лодки встал на колеса.
Гусеничный вездеход «Вездик»

На ступицу заднего моста приделан суппорт для дисковых тормозов.
Гусеничный вездеход «Вездик»

Опорные колеса сидят на оси и жестко закреплены к корпусу лодки.
Гусеничный вездеход «Вездик»

Лодка усилена профильными трубами.
Гусеничный вездеход «Вездик»

Главная передача собрана в картере моста.
Гусеничный вездеход «Вездик»

Механизм натяжения ленивца.
Гусеничный вездеход «Вездик»

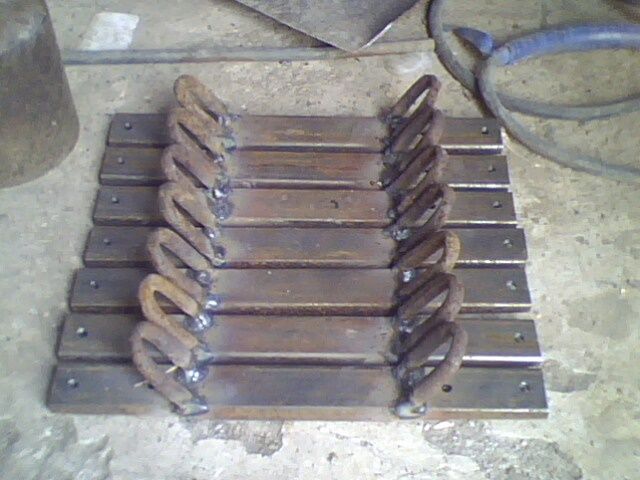

Траки с направляющими клыками готовы к сборке.
Гусеничный вездеход «Вездик»

Механизм натяжения приварен к корпусу лодки.
Гусеничный вездеход «Вездик»

Натяжение гусениц будет одновременно с обоих сторон.
Гусеничный вездеход «Вездик»

Двигатель занял свое место.
Гусеничный вездеход «Вездик»

Натяжное колесо одновременно будет и опорным колесом.
Гусеничный вездеход «Вездик»

Тормозной суппорт установлен на ступицу ведущей звездочки.
Гусеничный вездеход «Вездик»

Лодка на колесах и уже можно покатать по гаражу.
Гусеничный вездеход «Вездик»

Система охлаждения собрана на корпусе вездехода.
Гусеничный вездеход «Вездик»

Траки изготавливаются из профильной трубы. Концы траков опрессованы на специальном приспособлении.
Гусеничный вездеход «Вездик»

Приспособление для опрессовки концов траков.
Гусеничный вездеход «Вездик»

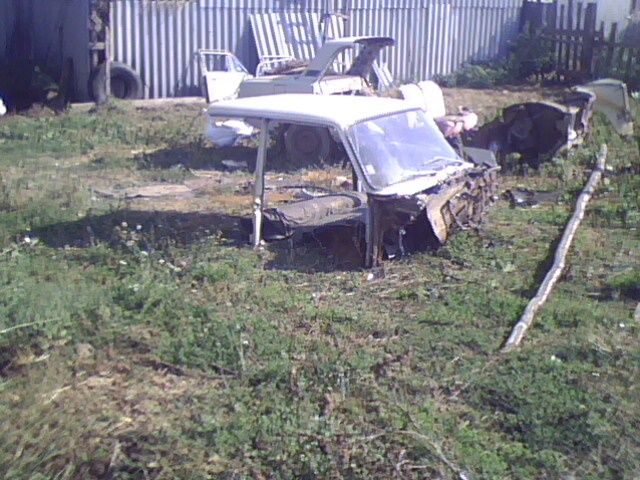

Вырезали кабину от кузова автомобиля ВАЗ-21011 для установки на вездеход.
Гусеничный вездеход «Вездик»

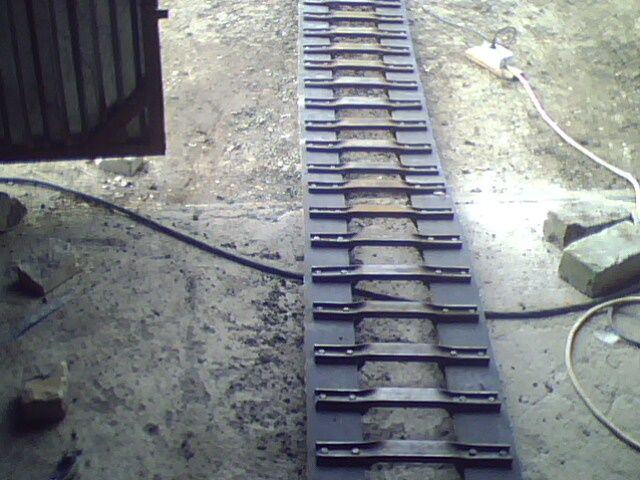

Самая трудоемкая работа во всем вездеходостроении это сборка гусеницы.Гусеница собирается на двухслойной ленте. Толщина одной ленты 50 мм, а другой 70 мм.
Гусеничный вездеход «Вездик»

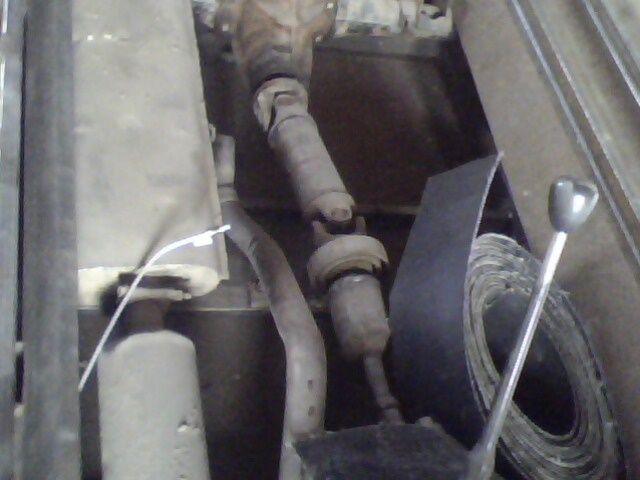

Вал карданный соединяет задний мост и коробку перемены передач.
Гусеничный вездеход «Вездик»

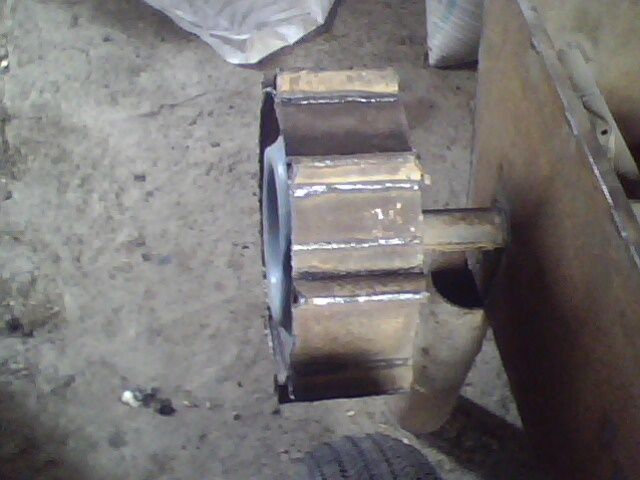

Основание ведущей звездочки сварено. Высота зуба будет 50 мм, расстояние между зубьями у основания-55 мм, у верхушки- 40 мм. Этого достаточно, чтобы закрепить зубья, вырезанные из задней покрышки МТЗ на болты М12.Труба диаметром 320 мм обернута лентой 5 мм.
Гусеничный вездеход «Вездик»

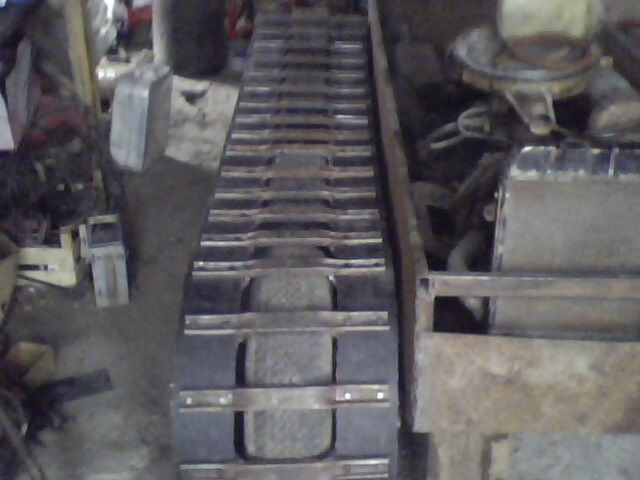

Здесь видно, что гусеница собирается на два слоя транспортерной ленты.
Гусеничный вездеход «Вездик»

Гусеница одета на ходовую часть.
Гусеничный вездеход «Вездик»

Обкатка автосамоделки. видео


Гусеничный вездеход "Вездик" после сборки и покраски.
Гусеничный вездеход «Вездик»

Друг обкатывает по снегу наш "Вездик". видео


После обкатки переделал соотношение плеч на рычаге управления поворотом. Было 1:7, стало 1:16, что облегчило управление вездеходом.

На очередных покатушках выбило заглушку пластмассовую на цилиндре сцепления, поэтому всем на будущее-сразу ставьте металлические заглушки.
Цилиндр с заглушкой.
Гусеничный вездеход «Вездик»

Пластмассовые заглушки сразу на выброс.
Гусеничный вездеход «Вездик»

Заглушки заменены.
Гусеничный вездеход «Вездик»

Видео про заглушки.

Покатушки по снегу. видео


Наезд на препятствие. видео


Подготовился к зиме и сделал отвал для чистки снега, установлена вторая коробка перемены передач.
Видоизменился немного и вездеход.
Гусеничный вездеход «Вездик»

Появился отвал для чистки снега.
Гусеничный вездеход «Вездик»

Чистка снега новым отвалом. видео


Всё видео про гусеничный вездеход "Вездик".
Лукман Гараев любит строить самоделки, поэтому мы с ним еще встретимся в наших рассказах не раз . Пожелаем ему успехов в деле вездеходостроительства.скачать dle 11.1смотреть фильмы бесплатно
