Полировщик для CD-дисков

Полировщик для CD-дисков
Полировщик для CD-дисков


Как часто случается, что вы дали кому-то диск с музыкой или с игрой, а тот человек, неосторожно обращаясь с ним, поцарапал его? Или диск с какими-то данными перестал читаться из-за царапин, а резервной копии нет? Наверное, довольно часто. И вы берете тряпочку, полироль и начинаете часами полировать диск.
На просторах интернета я нашел эту конструкцию, которая позволяет автоматизировать этот процесс и есть довольно высокий шанс, что диск станет читабельным.

Шаг 1: Подшипники

Полировщик для CD-дисков


Как видно из фото: старые роликовые коньки, точнее подшипники из колес, а также втулки. Из пары роликовых коньков вы получите 16 подшипников и 16 втулок. Так же понадобиться пара фитингов из ХПВХ (не из ПВХ) диаметром 3\4 дюйма.

Полировщик для CD-дисков
Полировщик для CD-дисков


Подшипники идеально подходят под этот фитинг. Вам надо будет отрезать выступающую часть ,отрезать часть фитинга, запрессовать туда подшипник и ранее отрезанную часть. Также надо обрезать одну втулку короче ширины подшипника - эти две втулки будут центровать ось, на которой будет закреплен подшипник.

Полировщик для CD-дисков


Шаг 2: Поворотный круг

Поворотный круг вырезается из любой коробки для компакт-дисков.

Полировщик для CD-дисков


Она легко режется и пластик гибкий.
Центровочная втулка для диска... Посмотрите на книжные полки, полки в кухонных шкафах. Видите, на чем они держатся? Вот эти нейлоновые втулки нам и нужны, точнее всего одна.

Полировщик для CD-дисков


Закрепите диск, вырезанный из коробки для дисков на втулке с подшипником тремя винтами, предварительно разметив и просверлив отверстия. Подкладка для диска вырезается из коврика для мыши, как на фото выше. Приклейте ее к диску. (Я думаю, что можно использовать старый компакт-диск, приклеив к нему подкладку)

Полировщик для CD-дисков
Полировщик для CD-дисков


Шаг 3: Полировочный диск.

Основа диска вырезана из крышки от пластикового контейнера, диаметром 7,5 см.
Полировщик для CD-дисков


Центральное отверстие позволяет получить доступ к головке винта для регулировки высоты.
Диск разбит на 6 частей для ориентира. На него наклеивается войлок шириной 12 мм. Наклеивается кусками по секторам, размеченными ранее. Так диск остается гибким.

Полировщик для CD-дисков

Полировщик для CD-дисков

Полировщик для CD-дисков


После наклейки войлока, его надо обрезать вровень с кромками диска. Диск закрепляется на второй втулке с подшипником.

Шаг 4: позиционирование

Полировщик для CD-дисков


Здесь показано положение полировочного круга относительно диска. Передний край полировочного диска должен пересекать край CD-диска как можно ближе к перпендикуляру. Учитывайте это при сборке. Царапины, и следы полировки, которые будут направлены вдоль треков, а не перпендикулярно, не дадут прочитать диск.

Шаг 5: База

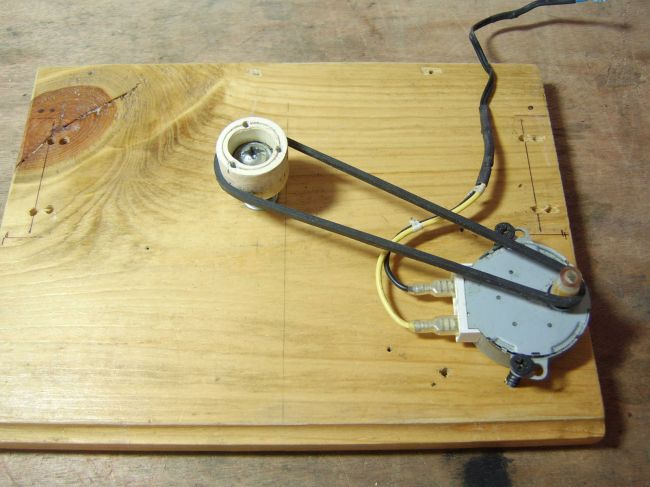

Двигатель опорного диска используется от микроволновки. Это тот двигатель, который вращает блюдо со скоростью 5 об\мин. На фото автора- это двигатель на 110в.
Полировщик для CD-дисков


Мне попадались двигатели на постоянное напряжение с редуктором на такие обороты. Приводной ремень можно использовать любой, но от его длины будет зависеть расположение мотора. Не закрепляйте мотор, пока не определитесь с длиной ремня.

Полировщик для CD-дисков

Полировщик для CD-дисков

Полировщик для CD-дисков


Шаг 6: Двигатель для полировочного диска.

В конструкции используется двигатель от аккумуляторной дрели на 12В.

Полировщик для CD-дисков


Можно подключить его через ШИМ-регулятор. Наденьте приводной ремень, не натягивая его сильно, но так, чтобы он не проскальзывал.

Полировщик для CD-дисков


Двигатель с полировочным диском закрепляется на доске, которая, в свою очередь крепится к вертикальным стойкам латунными шпильками, так, чтобы она могла поворачиваться вокруг оси.

Полировщик для CD-дисков


Для этого надо высверлить отверстия с боков не ровно по оси, а чуть-чуть со смещением, и запрессовать туда втулки, как показано на фото, так ,чтобы можно было регулировать прижим полировочного диска.
Для того, чтобы приводные ремни не соскакивали, поверх них надо установить ограничивающие скобы, сделанные из проволоки толщиной 2 мм. Они запрессовываются в просверленные отверстия.

Полировщик для CD-дисков


Шаг 7 : настройка

Полировщик для CD-дисков


Положение полировочного диска относительно базы видно на фото. Он касается CD-диска под небольшим углом. Работу выполняет только передняя часть полировочного диска, задняя часть не касается его. Регулируя высоту стойки можно изменять угол, а добавив веса на планку с полировочным диском можно усилить прижим.

Полировщик для CD-дисков
Полировщик для CD-дисков


Шаг 8: Проверим, как работает

Полировщик для CD-дисков
Полировщик для CD-дисков
Полировщик для CD-дисков


Автор использует полироль из поликорбаната, вы, можете использовать свои средства. Я использую для полировки обычно пасту ГОИ, смешанную с маслом. Наношу немного масла на поверхность, на войлок так же масла смешанного с пастой ГОИ. Следите за тем, чтобы поверхность не была сухой, иначе появятся новые царапины. Можете попробовать зубную пасту с водой. Нужна дешевая зубная паста, ту, где в основе мел. Запустите собранную конструкцию на 10-15 минут. Не выставляйте на полировочном диске большие обороты- брызги будут разлетаться во все стороны. Нет особых рекомендаций по установке угла диска, нажима, скорости вращения, вам надо подбирать это экспериментально.

Полировщик для CD-дисков
Полировщик для CD-дисков


Результаты автора после полировки диска: диск из нечитаемого вообще - стал читаться с ошибками. Возможно, надо было использовать другой материал на полировочном диске.
