Подставка для велосипеда из труб

Подставка для велосипеда из труб

Подставку для Вашего велосипеда изготовить не сложно. Она полезна и многофункциональна. Для ее изготовления используются подручные и покупные материалы. Большая часть материалов найдется в магазине сантехники. Бюджет подставки не превысит 3500 рублей.
Подставка для велосипеда из труб

Подставка для велосипеда из труб

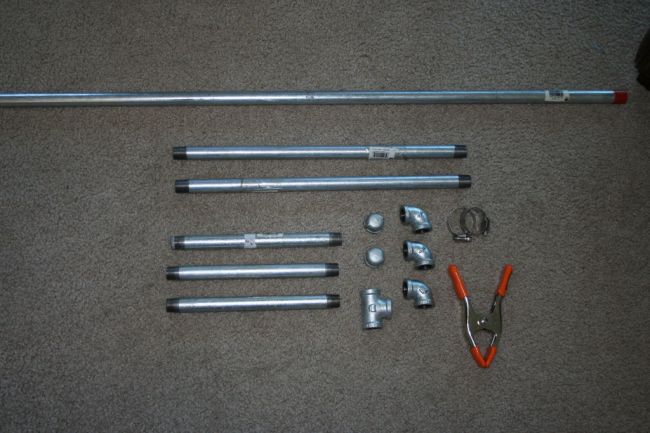

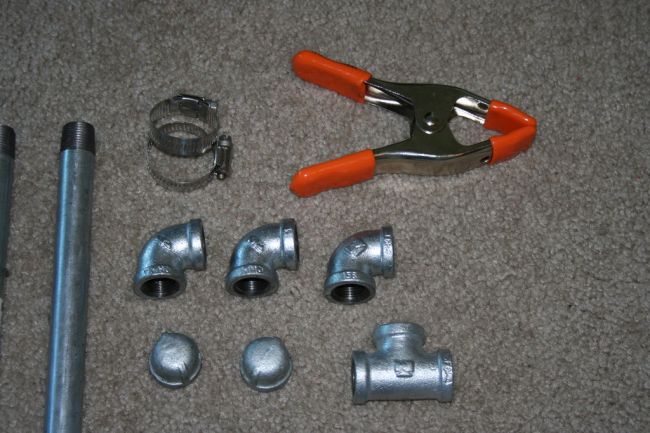

Шаг 1: Необходимые запчасти и инструменты:
1. Отвертка с плоским наконечником
2. ½” оцинкованный ниппель (длина 18”) - 2 шт.
3. ½” оцинкованная труба (длина 60”) - 1 шт.
4. ½” оцинкованная коленчатая труба с углом поворота 90° - 3 шт.
5. ½” оцинкованный ниппель (длина 10”) - 3 шт.
6. ½” оцинкованная головка - 2 шт.
7. Пружинный зажим - 1 шт.
8. ½” тройник оцинкованный- 1 шт.
9. Хомуты, размер может быть разным. В данном случае: ¾” и 1,5” - 2 шт.

Подставка для велосипеда из труб

Шаг 2: Основа

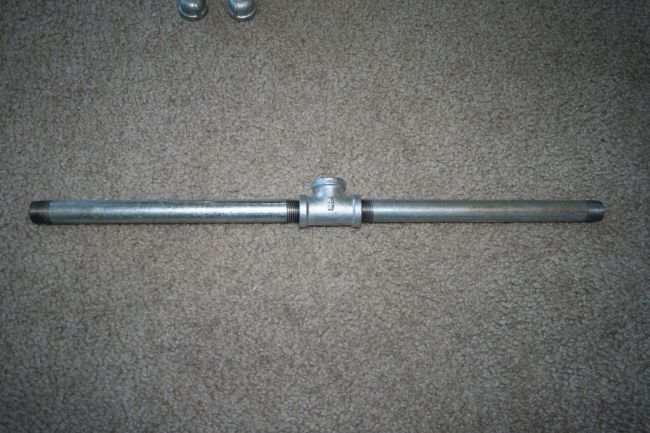

Через тройник соединяем 2 ниппеля длиной в 10”. и фиксируем болтами получившееся соединение.
Подставка для велосипеда из труб

Шаг 3: Трубы

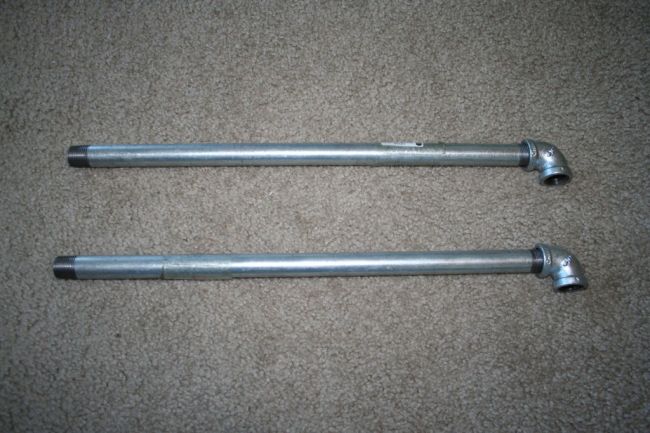

К 2-м ниппелям длиной 18” присоединяем (с правого конца) коленчатые трубы.
Подставка для велосипеда из труб

Подставка для велосипеда из труб

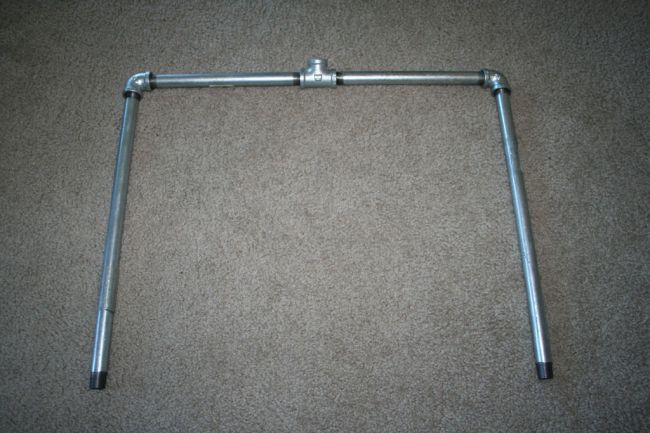

Шаг 4: Сборка основания

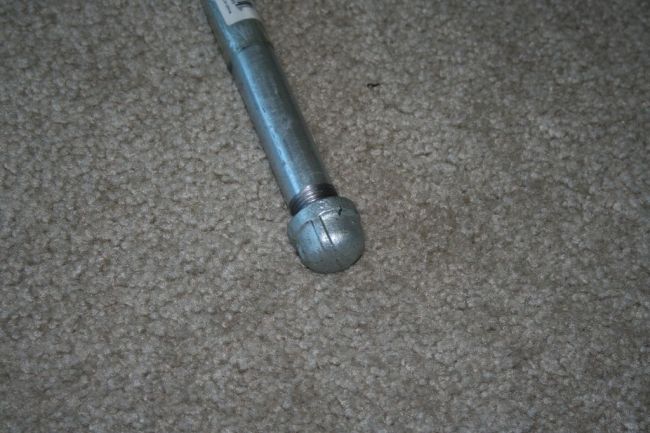

В соответствии с рисунком 1, производим сборку всех деталей из шагов 1-3 . На незанятые концы труб по 18” прикручиваются головки (рис. 2).
Подставка для велосипеда из труб

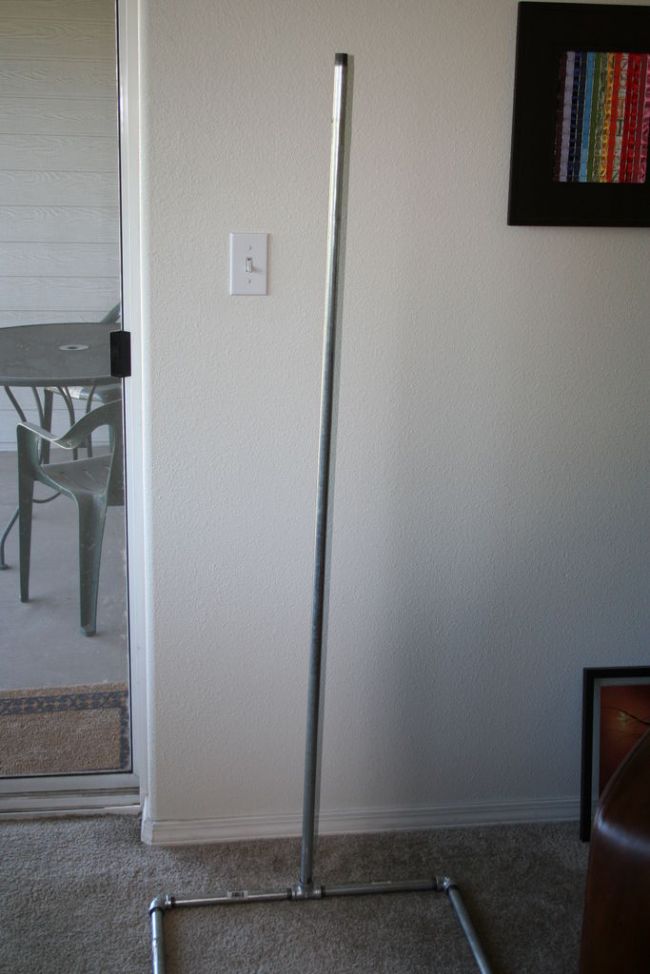

Шаг 5: Вертикаль
В тройнике есть одно отверстие , в него устанавливаем трубу длиной 60”.
Подставка для велосипеда из труб

Шаг 6: Плечо

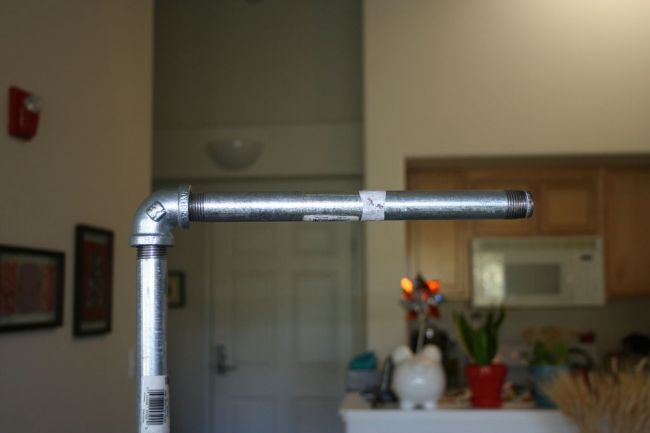

Один оставшийся ниппель в 10” присоединяем к коленчатой трубе. Надежно фиксируем. Получившуюся конструкцию крепим сверху длинной вертикальной трубки.
Подставка для велосипеда из труб

Шаг 7: Зажим, его фиксация

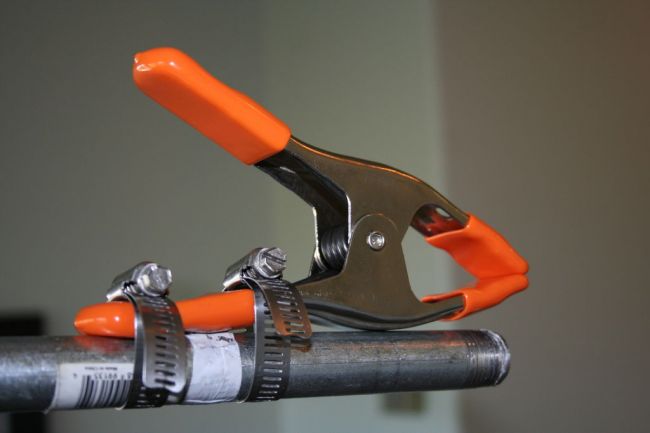

На пружинный зажим накидывается 2 хомута, ими он прикрепляется к верхнему стальному плечу (см. рис. 1). Хомуты регулируются и обтягиваются до достижения надежной фиксации пружинного зажима на трубе.
Подставка для велосипеда из труб

Шаг 8: Завершение работ

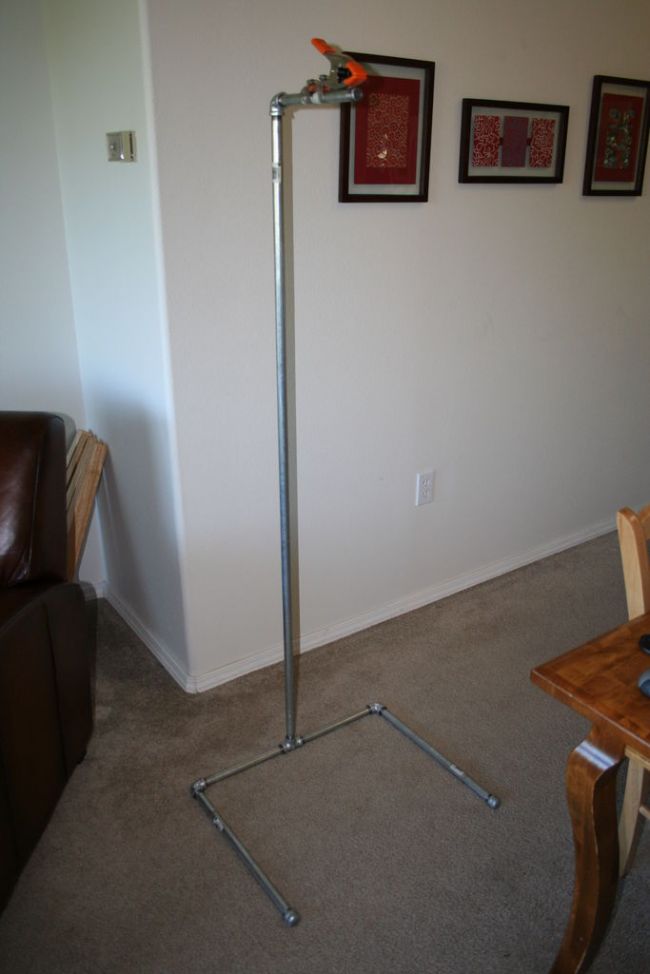

Испытываем получившуюся подставку на прочность, путем подвешивания велосипеда с помощью пружинного зажима подставки.
Подставка для велосипеда из труб

Подставка для велосипеда из труб

Шаг 9: Улучшения, повышение устойчивости

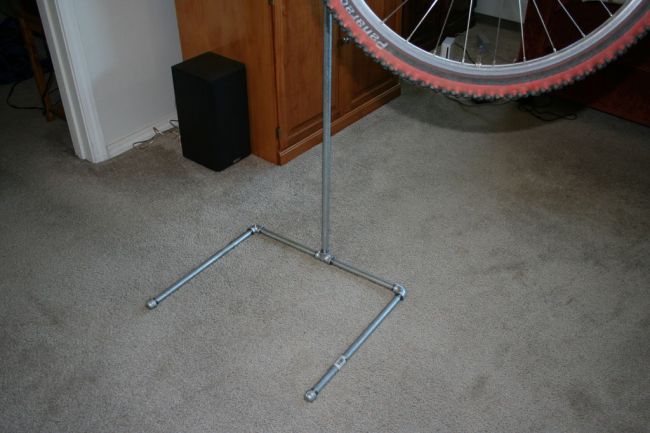

Устойчивость можно повысить с помощью прикладывания груза к трубкам основания подставки. Если применить вертикальную трубу меньшей длины устойчивость стенда также увеличится, подставка будет более устойчива к колебаниям.скачать dle 11.1смотреть фильмы бесплатно
