Здравствуйте, уважаемые самоделкины.
Как я уже говорил в предыдущем мастер-классе, у меня оказались шкафы образца СССР. Материал очень хороший и легкообрабатываемый. Сегодня я хочу показать как я делал полку для моей мастерской из комплектующих этой, давно отслужившей своё, мебели.

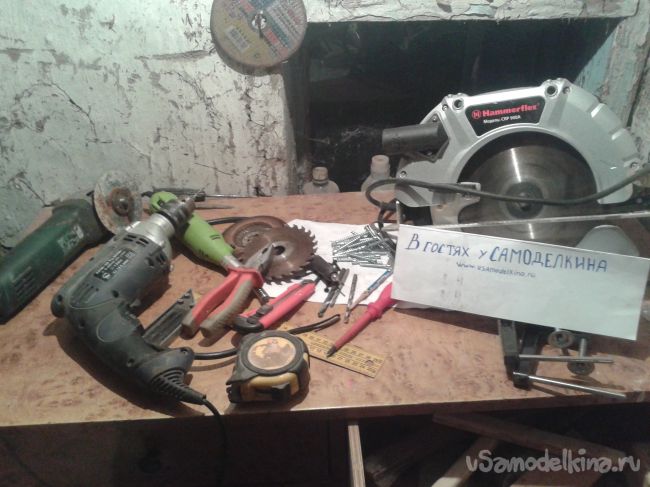

Для начала предоставлю Вам список инструментов, необходимых в процессе работы.
Циркулярная пила
Болгарка с различными дисками
Дрель
Плоскогубцы
Фигурная отвертка
Рулетка
Уголок
Сверла различного диаметра по дереву и металлу
Саморезы мебельные
Несколько саморезов по дереву и простой карандаш

Трёхъярусная полка для дома или мастерской

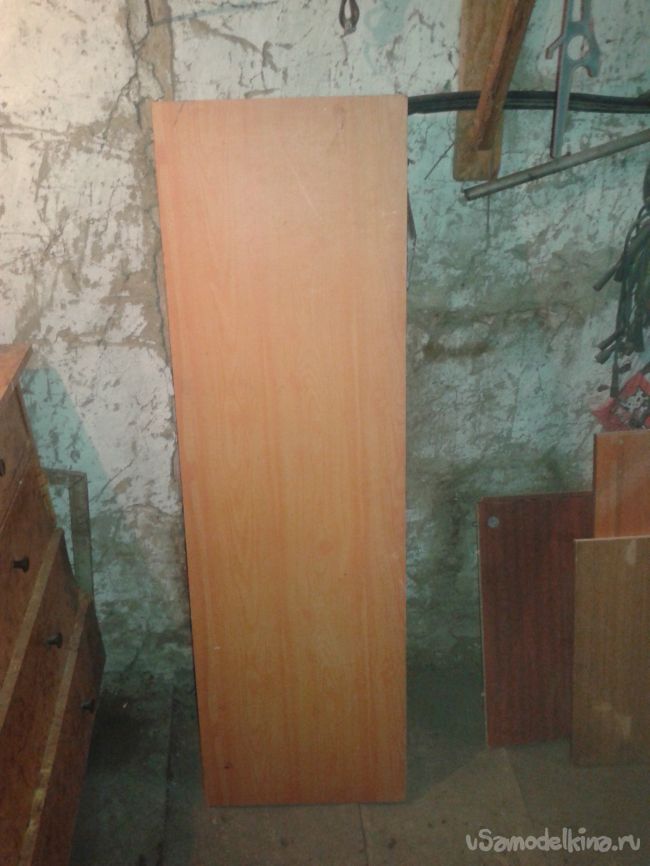

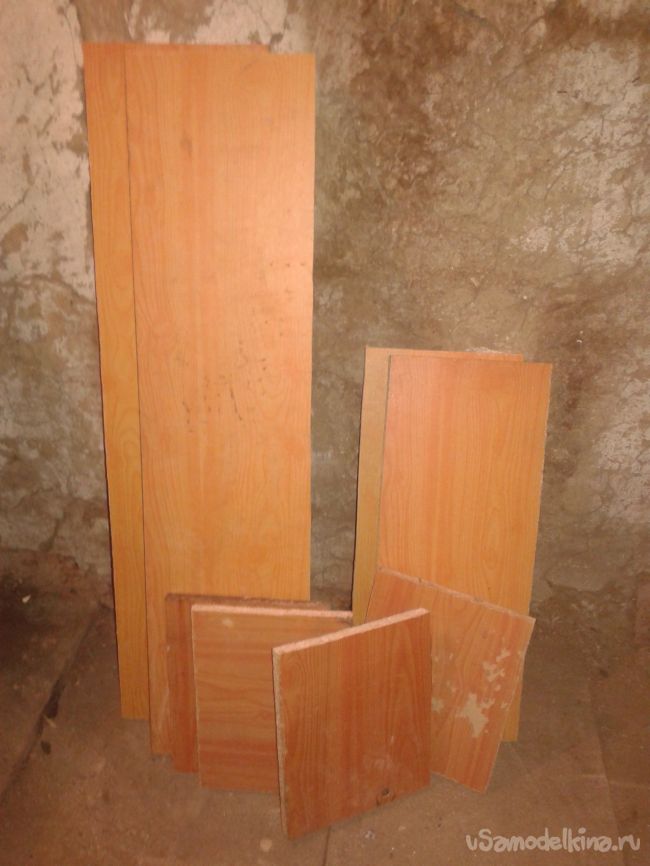

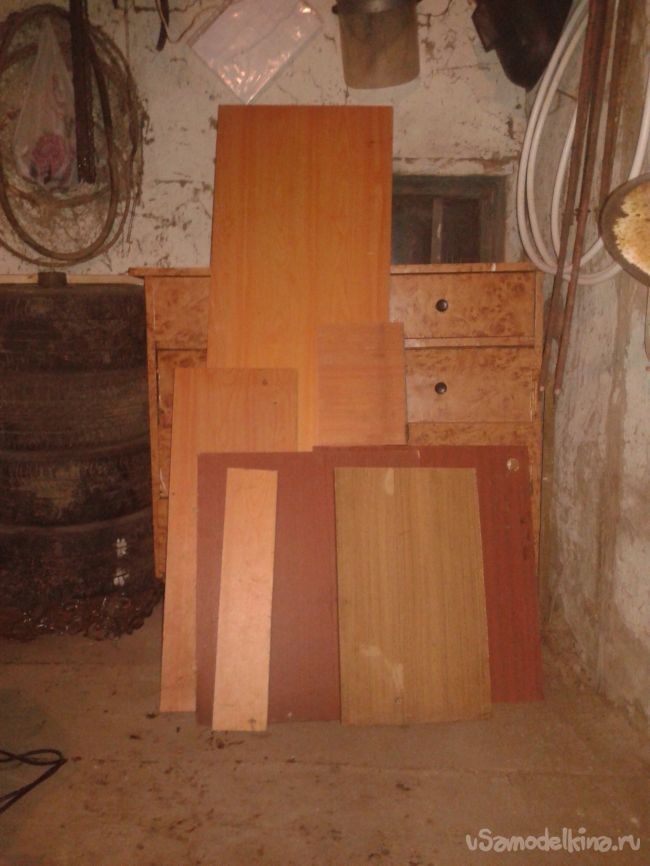

Шаг 1. Итак, у нас имеются стенка и несколько полок от шкафа. Желательно чтоб материал был одного цвета, но это не принципиально, если данная вещь будет висеть в мастерской или еще где-нибудь вне дома
Трёхъярусная полка для дома или мастерской

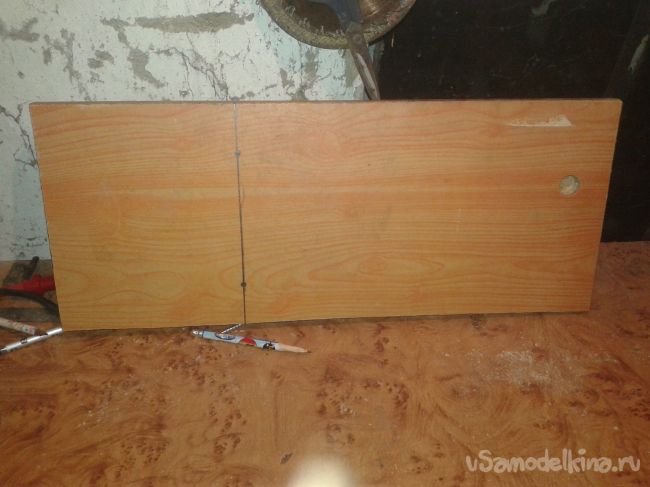

Берем самую большую доску и размечаем ее. Это у нас будет основание будущей полки.
Трёхъярусная полка для дома или мастерской

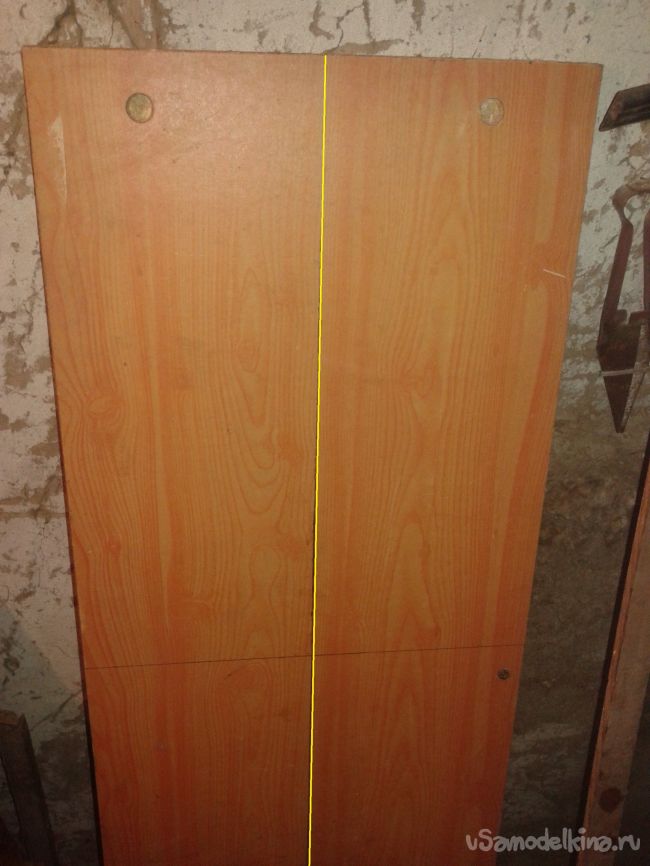

Делаем разметку по всей длине. Делим заготовку пополам. По ширине она равняется пятидесяти двум сантиметрам, поэтому я решил что по ширине моя полка будет двадцать шесть сантиметров. Отмеряем поперек заготовки расстояние, равное восьмидесяти пяти сантиметрам. Это и будет длина полки. (на фото отмечено желтым цветом).
Трёхъярусная полка для дома или мастерской

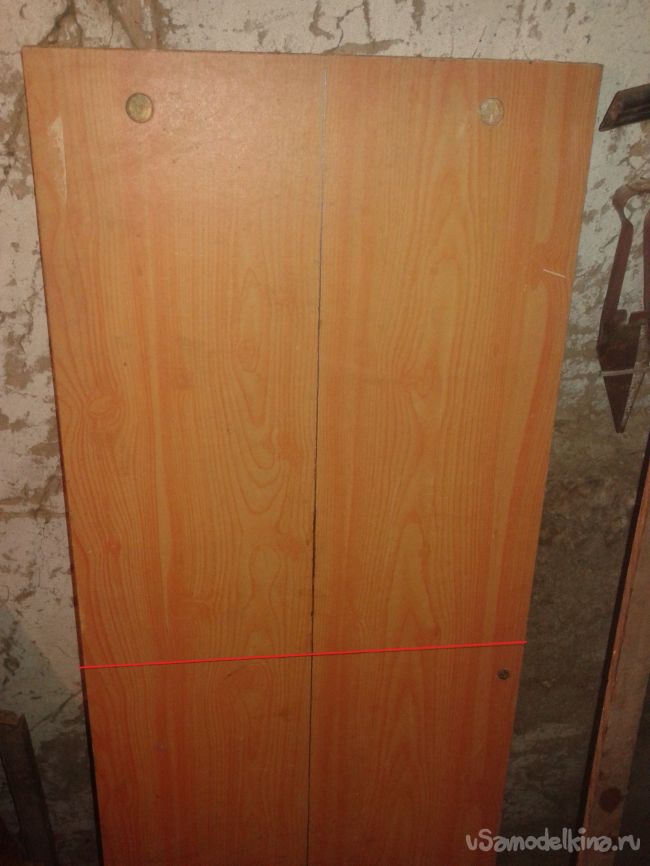

Следующим этапом идет определение длины основной части полки. Я решил остановиться на восьмидесяти пяти сантиметрах. Не большая, но и не маленькая. (на фото отмечено красным).
Трёхъярусная полка для дома или мастерской

Из второй части самой длинной детали, которую распустили на двое, мы делаем заготовки по сорок два сантиметра длиной. Это будут верхняя и нижняя части полки.

Шаг 2. Теперь нам нужно отметить поперечные заготовки, которые будут стенками нашей полки. Для этого я взял следующую заготовку, поменьше первой. Размечаем на ней нужную нам высоту боковинки.
Трёхъярусная полка для дома или мастерской

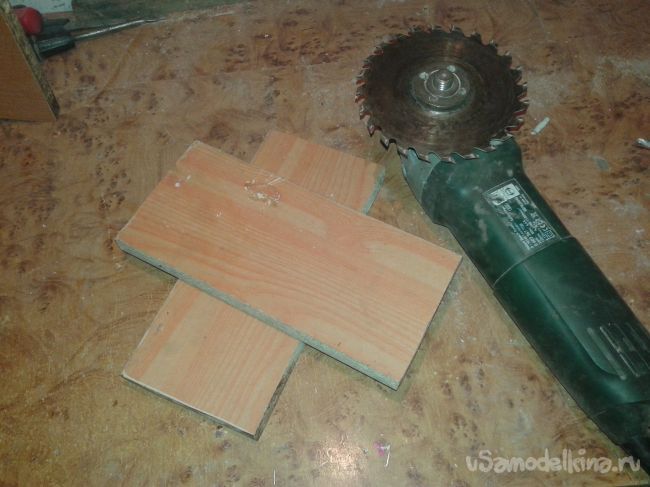

Ширина боковой стенки равняется двадцати шести сантиметрам. Нам понадобятся две таких заготовки. Распиливаем наши детали.
Итак, все нужные нам материалы готовы
Трёхъярусная полка для дома или мастерской

Можно приступить непосредственно к сборке.
Для удобства ориентирования я нарисовал макет полки с обозначениями деталей
Трёхъярусная полка для дома или мастерской

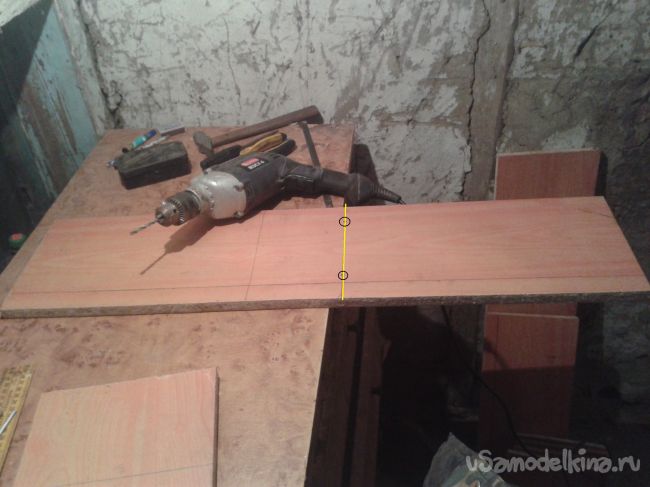

Шаг 3. Для начала нам понадобится основная заготовка равная восьмидесяти пяти сантиметрам. На расстоянии от края в тридцать пять сантиметров чертим поперечную черту
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

На ней, через 2 сантиметра от края, сверлим отверстия для мебельных саморезов (отмечено черным).

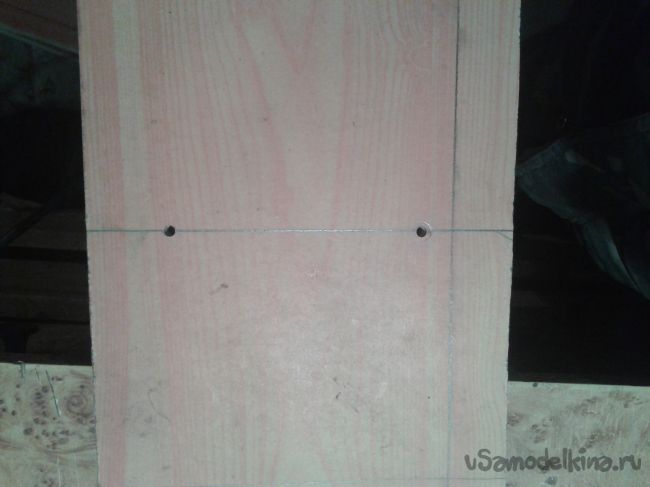

Шаг 4. Теперь нам нужна заготовка, которая будет прикрепляться к основной детали. Назовём ее Б1. Я сделал ее длиной сорок два сантиметра. На расстоянии в пятнадцать сантиметров от края размечаем для удобства поперечную линию и отмечаем места, где будем сверлить. Сверлим.
Трёхъярусная полка для дома или мастерской

Шаг 5. Теперь берем заготовку для боковины полки. Называю ее В1. Она у нас по ширине равна двадцати шести сантиметрам, по высоте двадцать четыре. Совмещаем ее торцевой частью с отверстиями на заготовке Б1. Отмечаем отверстия и сверлим.
Трёхъярусная полка для дома или мастерской

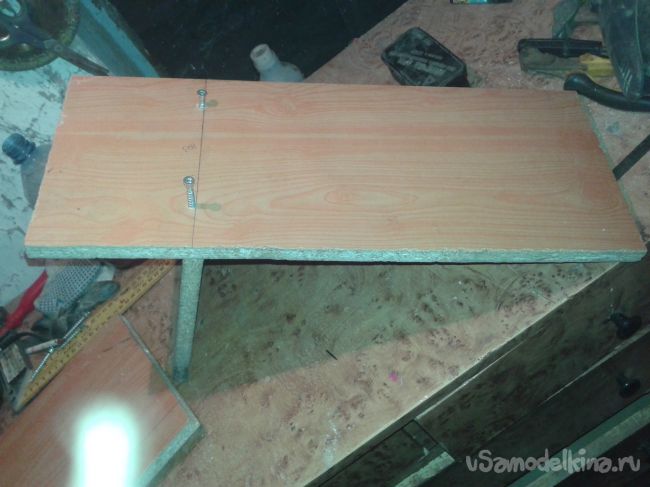

Шаг 6. После того, как мы проделали нудные нам отверстия, начинаем процесс сборки деталей Б1 и В1.
Трёхъярусная полка для дома или мастерской

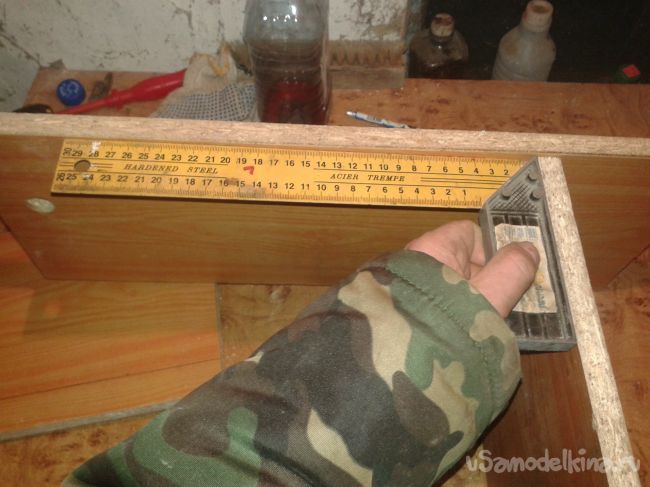

Смотрим по уголку, ровно или нет
Трёхъярусная полка для дома или мастерской

Пока ровно. Забегая вперед скажу, что в процессе крепления остальных деталей полки, ровных углов не будет. В конце работы нужно будет поставить стяжки.

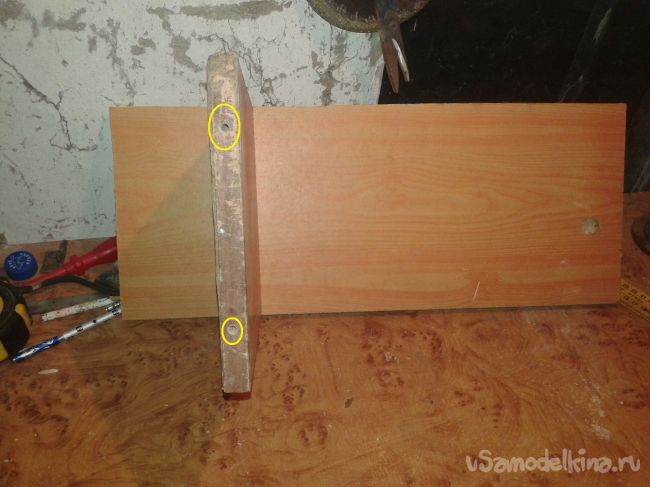

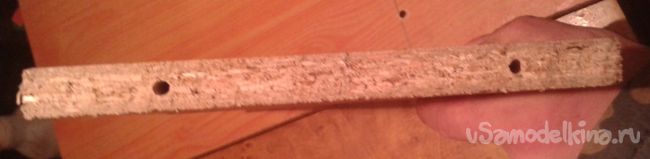

Шаг 7. Теперь совмещаем отверстия на основной заготовке А со второй торцевой частью заготовки В1. Сверлим отверстия в торце В1.
Трёхъярусная полка для дома или мастерской

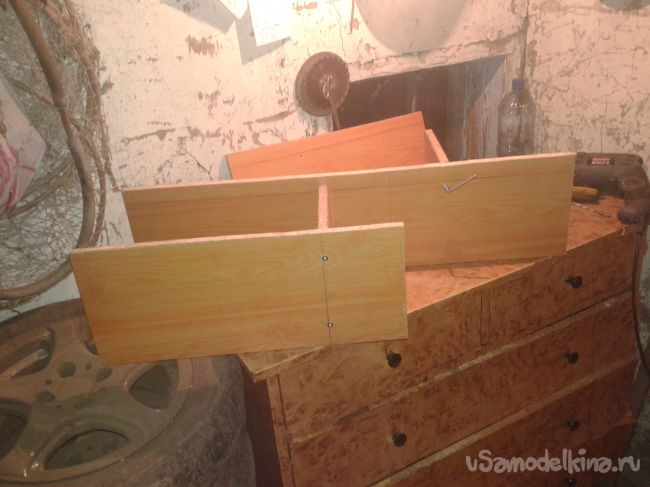

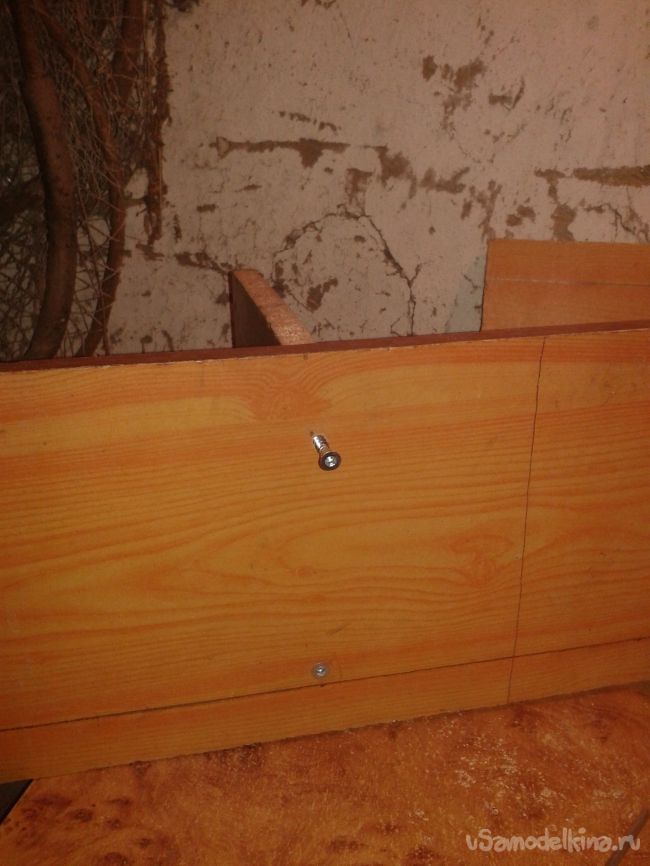

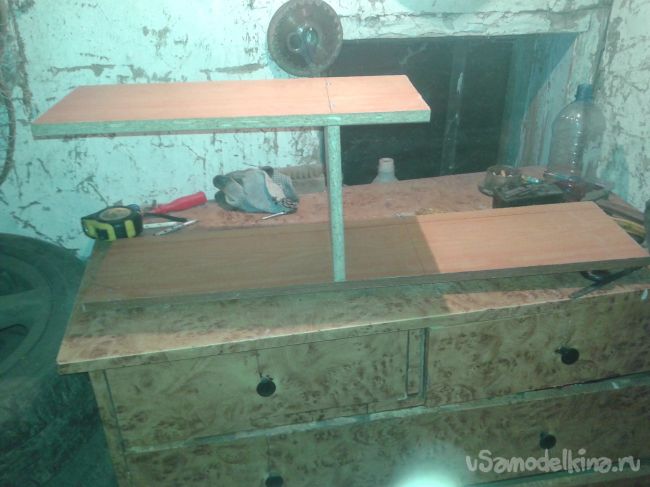

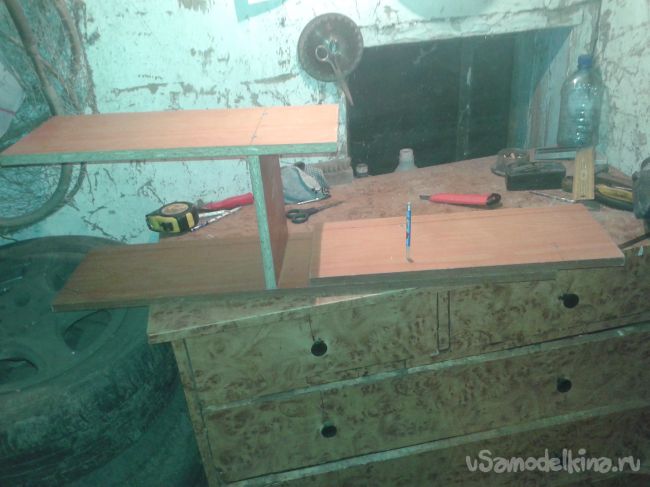

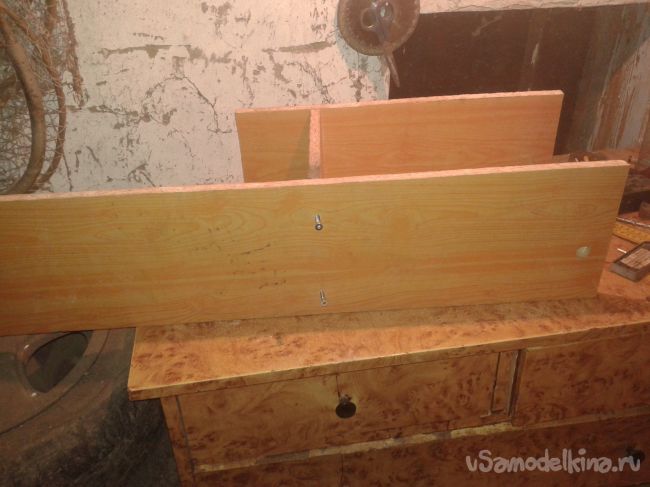

Шаг 8. Соединяем собранную деталь с основной заготовкой А. практически все детали соединялись мебельными саморезами. Получается часть будущей полки.
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

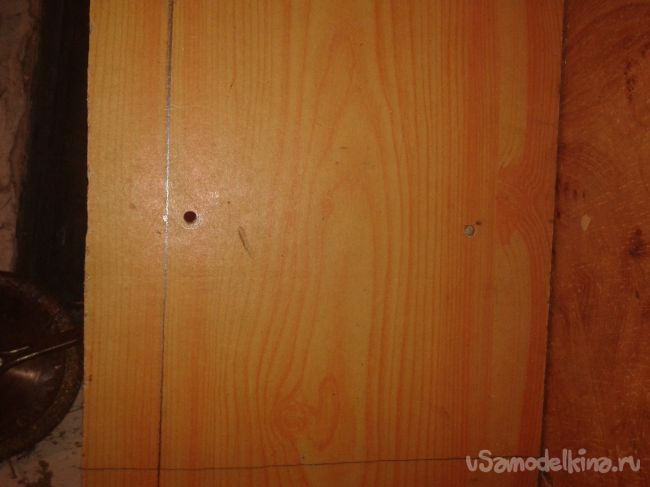

Шаг 9. Теперь собираем нижнюю часть полки, которая будет крепиться к основной детали А. Для этого мы берем вторую деталь, которая равна сорока двум сантиметрам. Назову ее Б2. На расстоянии пятнадцать сантиметров от края отмечаем линию, на которой будут находиться отверстия для саморезов.
Трёхъярусная полка для дома или мастерской

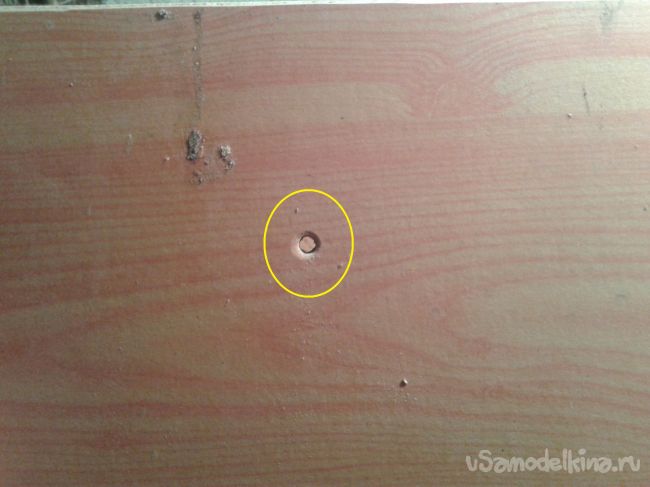

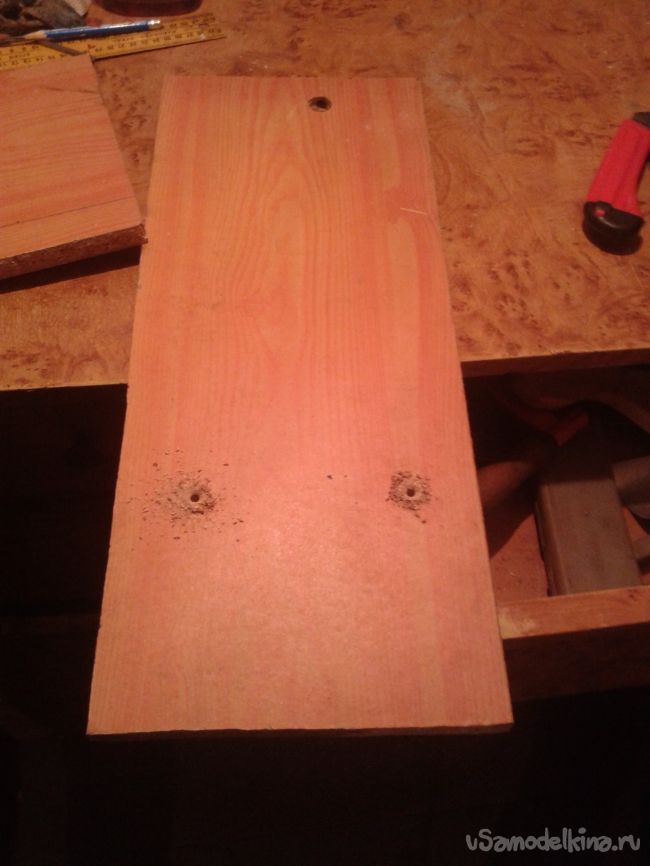

Сверлим. Отмечено цветом.
Трёхъярусная полка для дома или мастерской

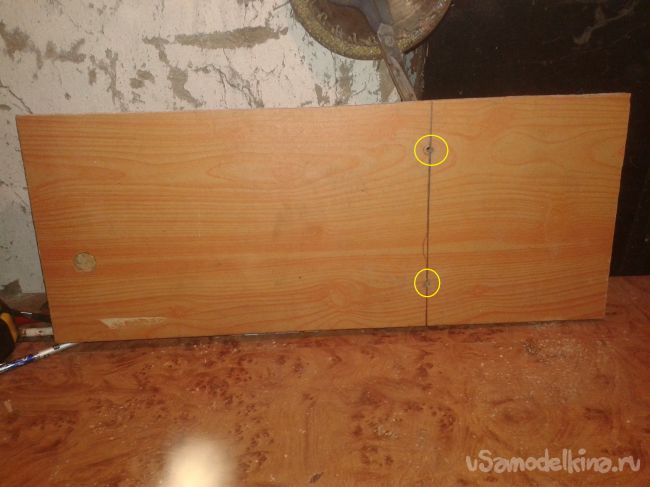

Шаг 10. Берем деталь Б2 с просверленными отверстиями и накладываем ее на основную деталь полки А. на нужном Вам расстоянии отмечаем на детали А отметки для отверстий.
Трёхъярусная полка для дома или мастерской

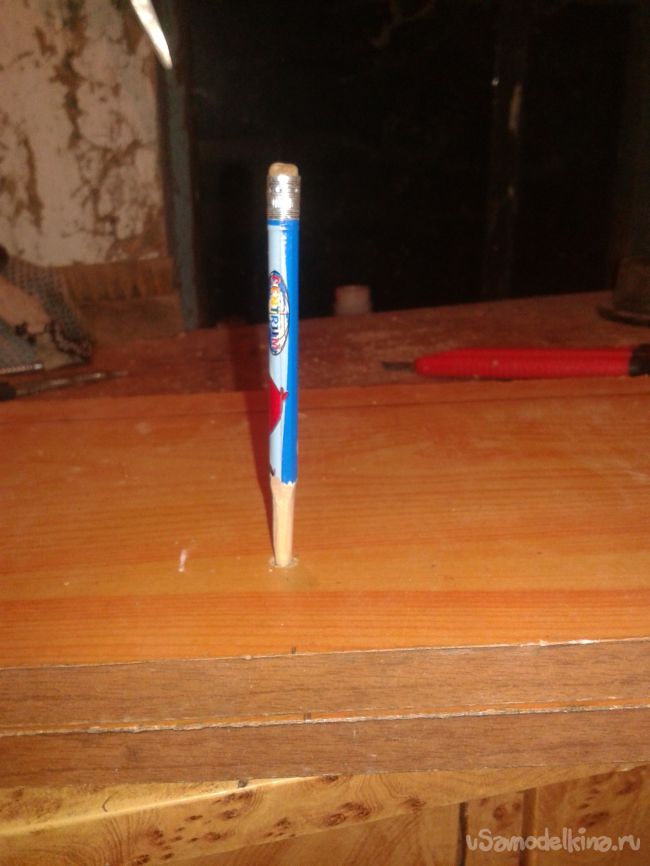

Для удобства отмечания я заточил простой карандашь так, чтобы он смог входить в отверстия заготовок. Можно, конечно и чем-нибудь острым, гвоздем там, или шилом, но потом не видно места отметок. Простым карандашом удобнее и виднее.
Трёхъярусная полка для дома или мастерской

Сверлим отмеченную заготовку Б2.
Трёхъярусная полка для дома или мастерской

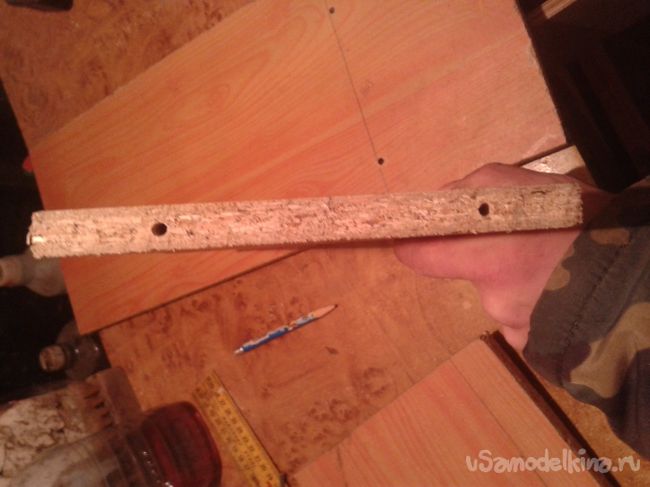

Шаг 11. Берем вторую боковинку нашей полки и на ее торцах отмечаем и просверливаем отверстия для саморезов. Эта деталь будет иметь аббревиатуру В2. Это мы уже собираем нижнюю часть полки.
Трёхъярусная полка для дома или мастерской

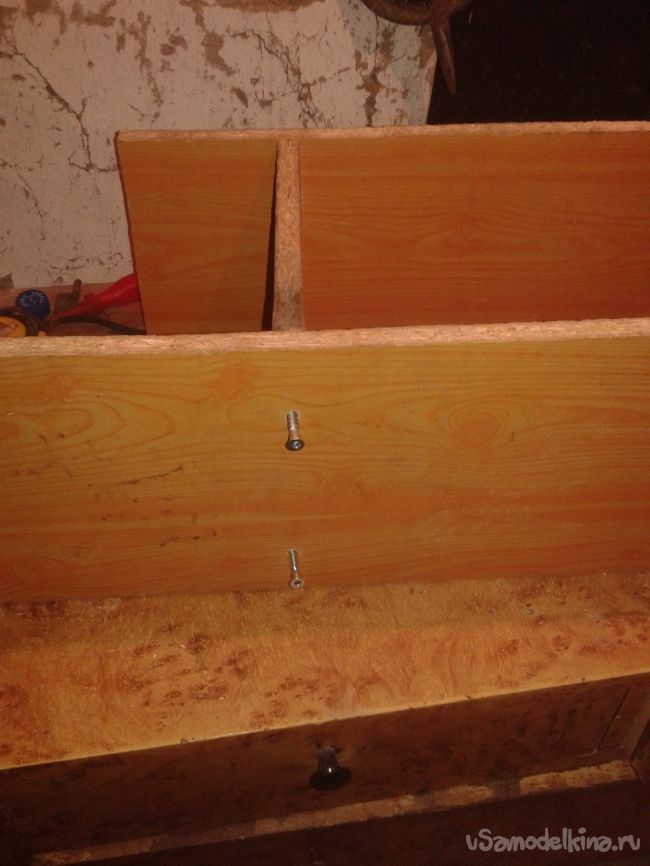

Шаг 12. Теперь соединяем детали В2 и Б2 с помощью саморезов.
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

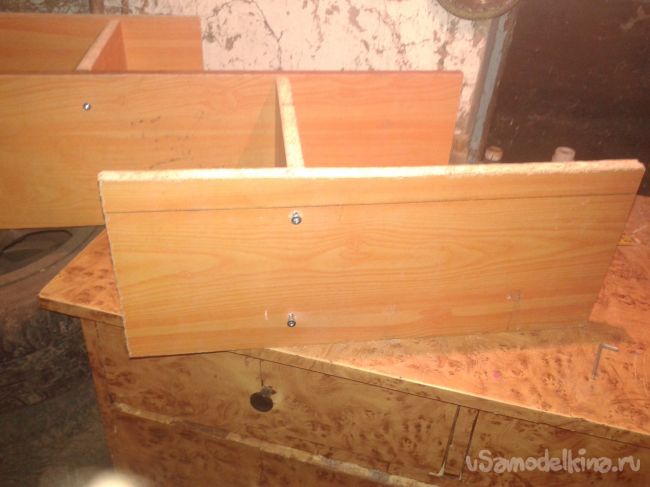

Шаг 13. Следующим действие мы собираем между собой детали В2 и Б2. Это будет нижняя деталь нашей полки.
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

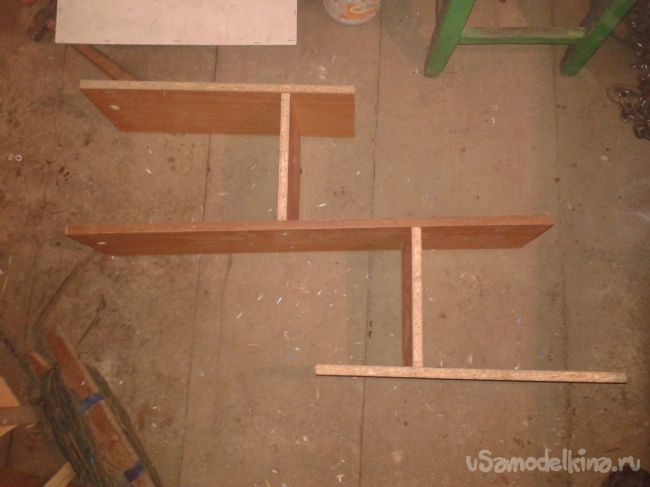

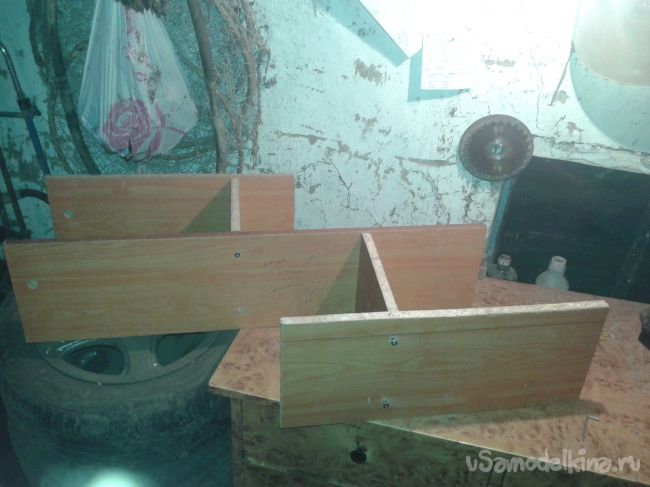

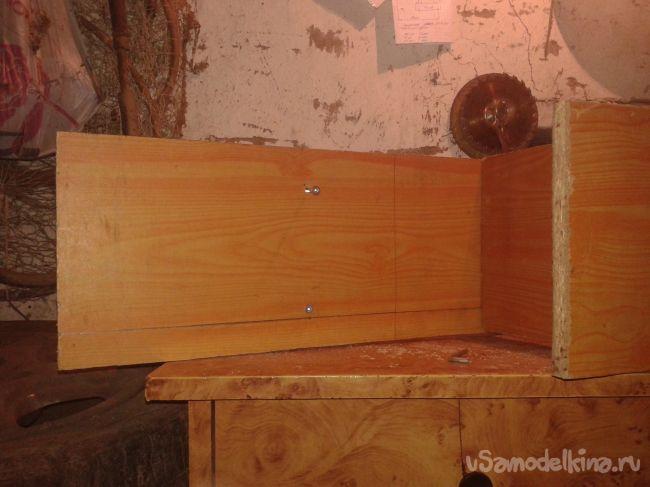

После прикрепления всех деталей полки получается вот такая конструкция.
Трёхъярусная полка для дома или мастерской

Как я писал выше, как бы я не старался выводить все детали полки под угол девяносто градусов, конструкция почему-то имеет кособокий вид. Не знаю с чем это связано. Может быть с неправильной сверловкой отверстий в торцевых деталях. Они внутри наверное имеют угловой наклон. Больше у меня предположений нет.

Шаг 14. Для увеличения прочности полки и сведения всех деталей под угол девяносто градусов, чтобы конструкция имела законченный и презентабельный вид, мы выпиливаем усилители . для этого нам понадобятся обрезки от материалов полки. Высота этих стяжек равняется боковым деталям полки В1 и В2, то есть двадцать четыре сантиметра. Получаются такие детали.
Трёхъярусная полка для дома или мастерской

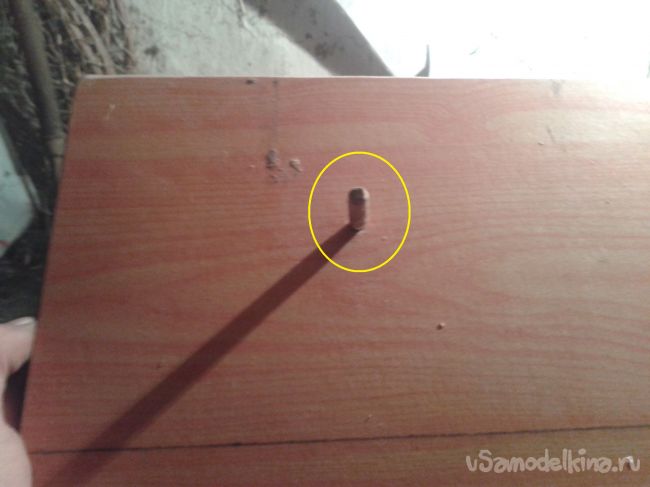

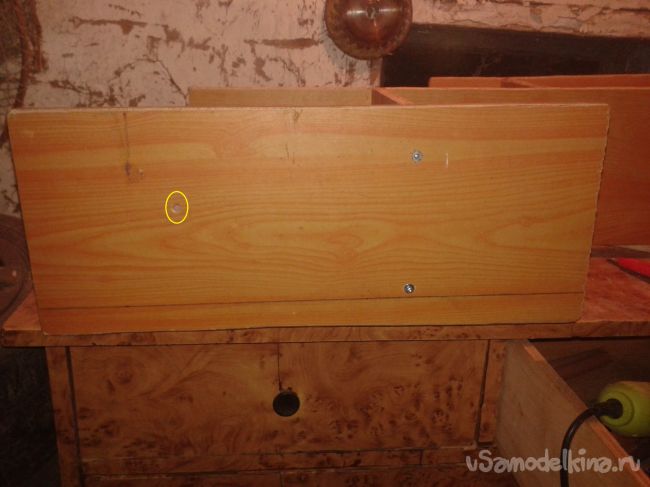

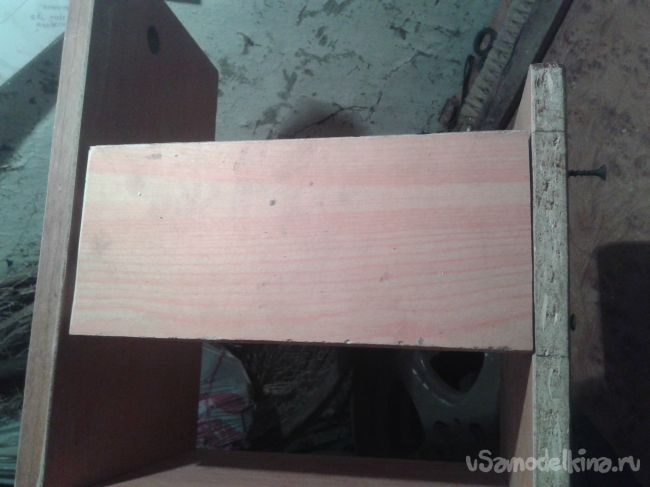

Изначально я сделал для стяжки деревянную колонну посередине деталей Б1-А и А-Б2. Полка выровнялась, но внешний вид мне не понравился. Пришлось разбирать и делать по новому. Правда осталась дырка, но это все легко заделывается.
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

Для этого берется деревянный шпон, вгоняется в отверстие и зашлифовывается. Но так как полка у меня бкдет висеть в мастерской, я не слишком переживаю по этому поводу.
Трёхъярусная полка для дома или мастерской

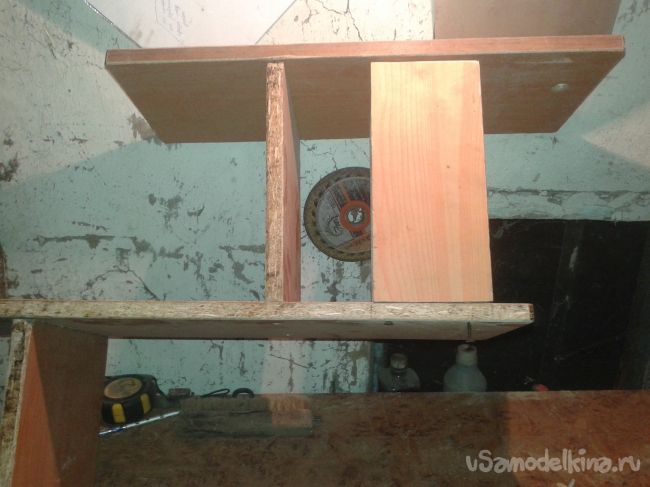

Шаг 15. Теперь берем наши выпиленные стяжки и крепи их к деталям Б1-А и Б2-А с задней стороны. Крепил я их саморезами по дереву, так как посчитал что мебельные саморезы будут лишними на такой маленькой детальке
Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

Трёхъярусная полка для дома или мастерской

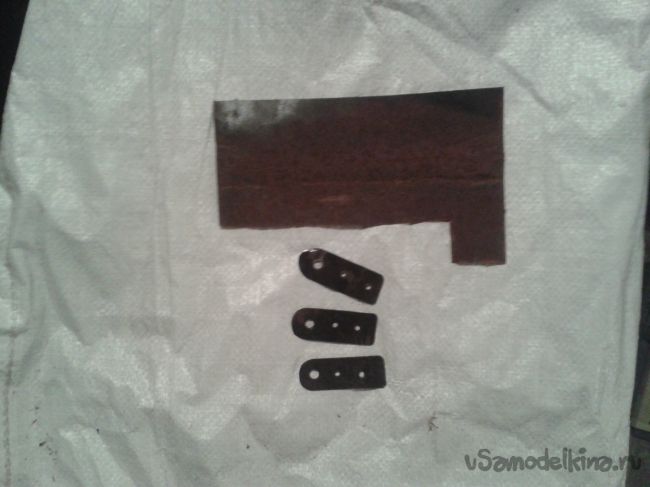

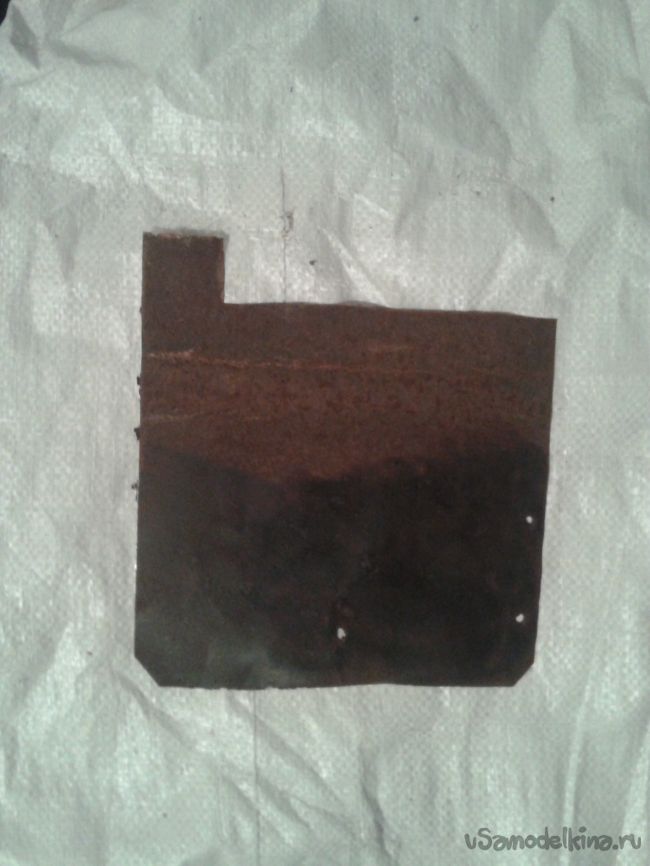

Шаг 16. После того, как закрепили стяжки и полка приняла законченный вид, приступаем к завершающему этапу работы, а именно делаем петельки для того, чтобы вешать полку. Для этого я взял кусок жести. Не очень толстой, но и не тонкой.
Трёхъярусная полка для дома или мастерской

Отшлифовываю часть заготовки и начинаю вырезать ушки. Делаю по три отверстия в каждом –для крепления к полке и крепления на стену.
Трёхъярусная полка для дома или мастерской

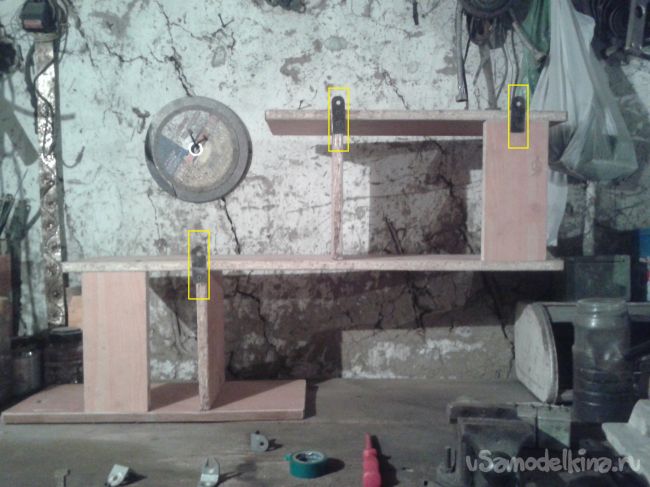

Шаг 17. После того, как наши ушки готовы, мы приступаем к их закреплению на полку. Берем небольшие саморезы по дереву и с задней стороны прикручиваем их. Получается вот так
Трёхъярусная полка для дома или мастерской

Я решил сделать три крепления, так как полка все таки имеет несколько ярусов и не имеет единого центра тяжести.
И в итоге у нас получается вот такая нужная в хозяйстве вещь
Трёхъярусная полка для дома или мастерской

С уважением ко всем самоделкиным – Николай.скачать dle 11.1смотреть фильмы бесплатно
