Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

Здравствуйте уважаемые самоделкины и гости сайта. Сегодня хочу представить Вам свой складной стульчик для рыбалки, который обойдется Вам всего в сто рублей. Это при учете того, что у Вас как у меня не окажется болтов с гайками и шайб. Все остальное-это материалы, которые лежали у меня в сарае. Это рейки и дощечки от какого-то сооружения. Если же все имеется, то своими руками вы сделаете удобный, легкий и бесплатный стул.

Начнем, как обычно, с инструментов, которые понадобятся нам при создании нашей самоделки. Это дрель со сверлами по дереву разного диаметра
Шлифмашинка или болгарка с лепестковым диском для шлифования
Уголок для выведения углов.
Рулетка
Пила по металлу с полотном по дереву
Болты с гайками и шайбы
Фигурная отвертка и карандаш
Складной стул для рыбалки за сто рублей

Итак, начинаю свой мастер-класс

Шаг 1.

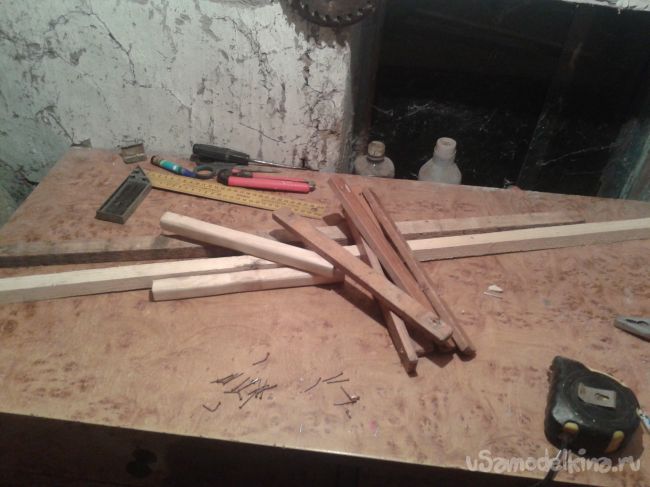

Нам понадобятся разнообразные бруски и рейки. Брусочки я выпиливал, а вот с рейками, которые у меня пойдут для сидушки, мне повезло: я нашел их в сарае.
Складной стул для рыбалки за сто рублей

Шаг 2. Распиливаю мои деревяшки на заготовки для ножек стула. для этого нам понадобятся четыре заготовки длиной по тридцать два сантиметра.
Складной стул для рыбалки за сто рублей

Шаг 3. Далее нам нужно заготовить бруски для второй части стула, а именно для той, на которую будут крепиться планки для сиденья. Как я потом узнал из интернета, они называются цанги. Выпиливаем четыре таких заготовки по двадцать сантиметров.
Складной стул для рыбалки за сто рублей

Шаг 4. Теперь у заготовок для ножек стула спиливаем под небольшим наклоном углы.
Складной стул для рыбалки за сто рублей

Шаг 5.
У цанг спиливаем обе стороны, так как показано на рисунке.
Складной стул для рыбалки за сто рублей

Конечно, углы ножек и самих цанг можно закруглить, но на мой взгляд это слишком заморочено.

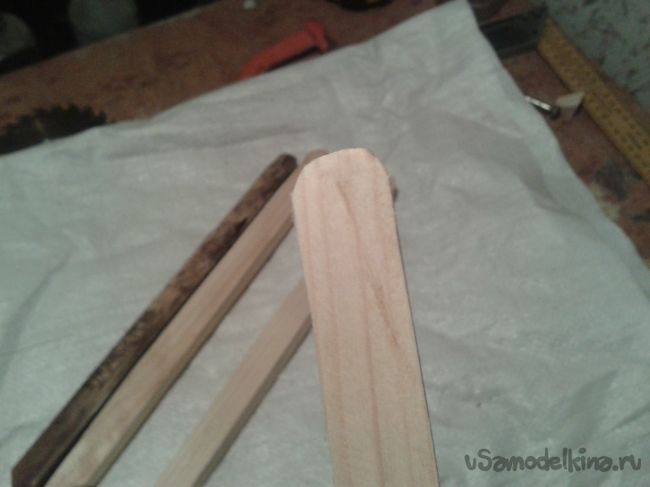

Шаг 6. Верхнюю часть будущих ножек мы скругляем.
Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

В итоге у нас получаются такие вот заготовки для стула
Складной стул для рыбалки за сто рублей

Шаг 7. Теперь намечаем отверстия для болтов соединения на ножках и цангах.
Складной стул для рыбалки за сто рублей

На ножке с верхнего края расстояние до первого отверстия составляет полтора сантиметра, а до второго, места соединения ножек между собой – двадцать сантиметров.
Расстояние у цанги от спиленного угла до отверстия равняется трем сантиметрам.

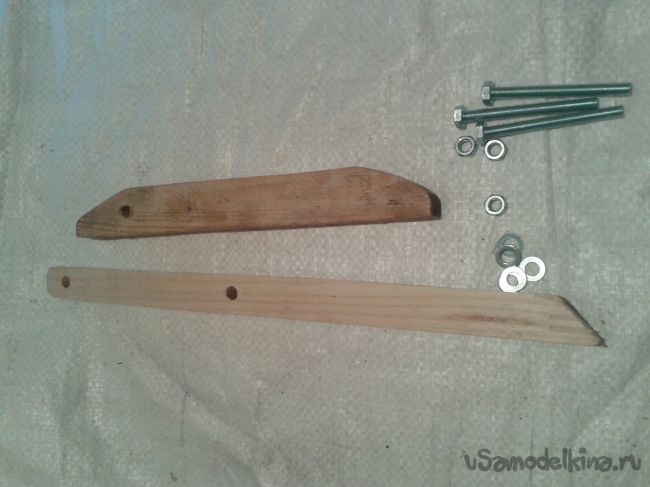

Шаг 8. Высверливаем все размеченные отверстия на заготовках
Складной стул для рыбалки за сто рублей

Шаг 9. Теперь берем болты с прячущимися головками и начинаем соединять детали.
Складной стул для рыбалки за сто рублей

На фотографиях у меня обычные болты, потому что я не сразу сообразил, что головки будут мешать складываться стула. Но это не меняет принцип сборки сооружения.
Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

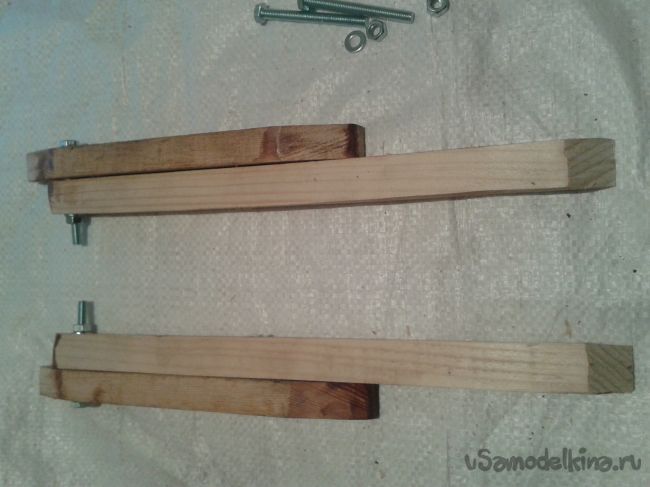

В итоге у нас получаются такие сборные детали
Складной стул для рыбалки за сто рублей

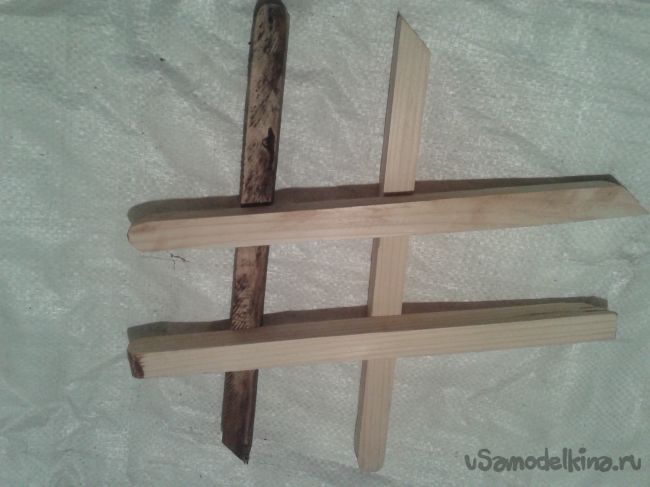

Шаг 10. Теперь берем наши только что собранные части и соединяем их между собой крест-накрест, как показано на фотографии.
Складной стул для рыбалки за сто рублей

У нас получилось две основные заготовки для стула. Верхние торцы ножек должны быть вровень с цангой, когда она находится в разогнутом состоянии.
Складной стул для рыбалки за сто рублей

Обратите внимание, у вас должны получиться по две ножки с цангами во внутренней стороне стула, и две с внешней стороны. Открываться они должны, соответственно, в разные стороны.

Шаг 11. Теперь когда мы соединили все на болты, у нас с внутренней стороны остались длинные их части, которые мы должны обрезать и зашлифовать всю сборную деталь.
Складной стул для рыбалки за сто рублей

На фото видно что гайки все равно не дадут полностью складываться стулу. Это я делал другими болтами. Потом я стал использовать с маленькими головками, которые удобно спрятать в углубление, которое мы просверлим в детали. Для этого понадобится сверло, равное по диаметру гайке. Делаем небольшое углубление в детали и прячем гайку.

Шаг 12. Теперь приступаем к соединению частей между собой. Для этого мы закрепляем перемычками две части будущего стула. Они будут разной длины. Но тут вы сами уже смотрите, какие размеры будут у вас.
Складной стул для рыбалки за сто рублей

Шаг 13.
После всего этого, имея на руках уже готовую основу нашего стула, приступаем к сборке сиденья.

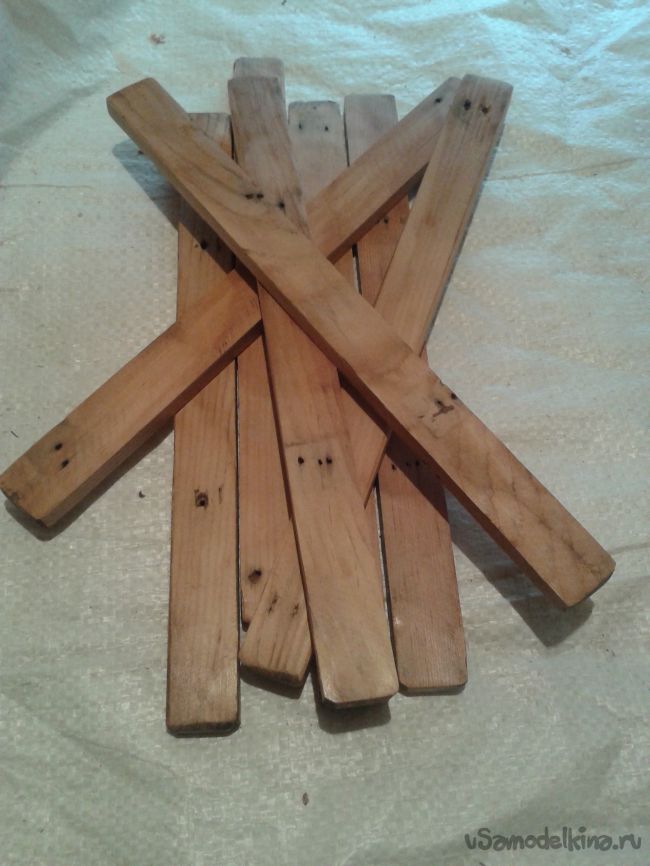

Для этого мне понадобились планки, которые я нашел в сарае. Конечно они старые и уже на что-то крепились, но на прочность конструкции это не повлияет. Вот их то я и буду крепить к основе.
Складной стул для рыбалки за сто рублей

Шлифуем их и размечаем места крепления саморезов.
Складной стул для рыбалки за сто рублей

Сначала в планках сверлим тоненьким сверлом отверстия для саморезов. Если вворачивать просто так, то велика вероятность расщепить дощечку.
Складной стул для рыбалки за сто рублей

На просвет видны отверстия для саморезов.
Складной стул для рыбалки за сто рублей

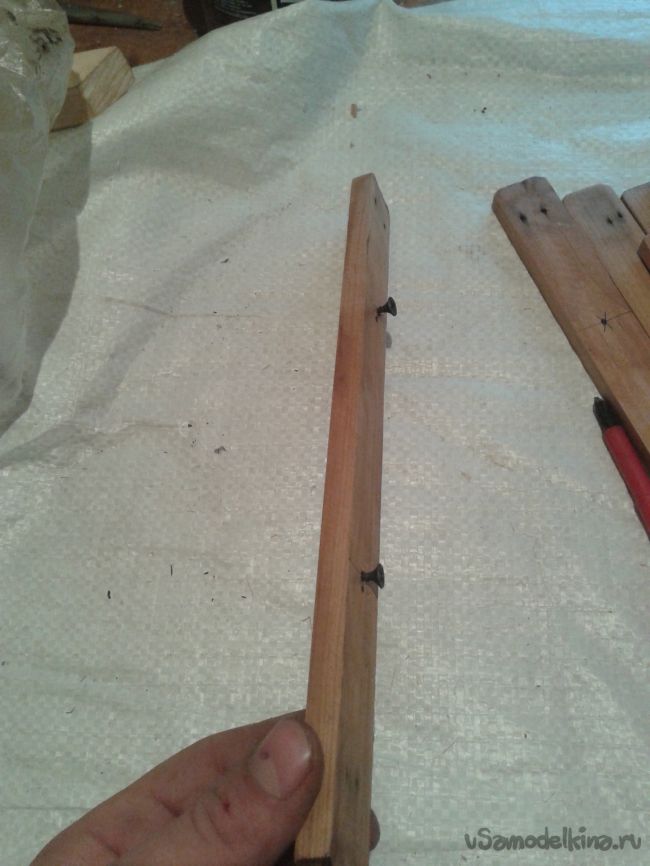

Для удобства сборки я заранее наживлял саморезы к планкам. Потом сразу крепил их к стулу.
Складной стул для рыбалки за сто рублей

Сперва я крепил планки к внутренним цангам. У получилось четыре штуки на сторону. Можно было добавить и пятую, но мне хватило и такой ширины сиденья. Это вид сверху после прикрепления планок к внутренней стороне цанг
Складной стул для рыбалки за сто рублей

Вот вид сбоку:
Складной стул для рыбалки за сто рублей

Шаг 14. Теперь начинаем крепить дощечки к внешней стороне цанги. Делаем все аналогично описанному свыше. Ничего трудного. Я крепил планки сиденья в плотную друг к другу, без компенсирующего зазора. Планок у меня хватало. У кого будет с этим проблема, можно делать с небольшим зазором. Или просто прикрепить по цельной дощечке на каждую деталь.
Складной стул для рыбалки за сто рублей

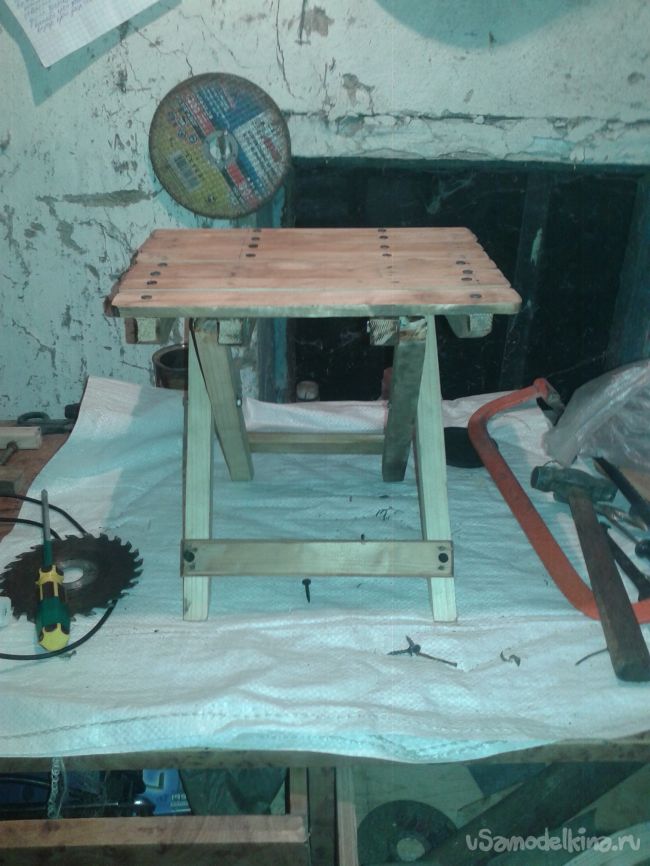

Когда мы закрепили все планки, еще раз проходим шлифмашинкой. Получается вот такой достаточно компактный стул для рыбалки или просто посидеть летом в саду
Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

Складной стул для рыбалки за сто рублей

Это стул уже в сложенном виде.
Складной стул для рыбалки за сто рублей

Вот так легко и просто, без особых затрат, или вообще без затрат, делаем нужную в хозяйстве вещь. За сим разрешите откланяться. Желаю всем новых творческих идей.
