Складной мольберт своими руками

Складной мольберт своими руками

Здравствуйте, уважаемые самоделкины и гости сайта!

Сегодня хочу представить вам очередное свое творение. Так как у меня есть основное хобби и я люблю рисовать, то хочу представить вашему вниманию складной мольберт.

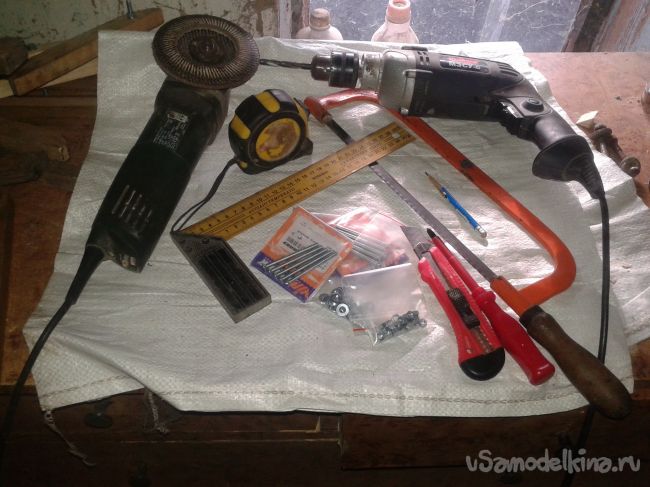

Для его изготовления нам понадобится:
Дрель и сверла разного диаметра
Болгарка с отпилочным и лнпестковым дисками
Фигурная отвертка
Пять болтов с шайбами и гайками
Деревянные планки
Рулетка и карандаш
Саморезы по дереву, маленькие гвоздочки
Маленькая петелька.

Складной мольберт своими руками

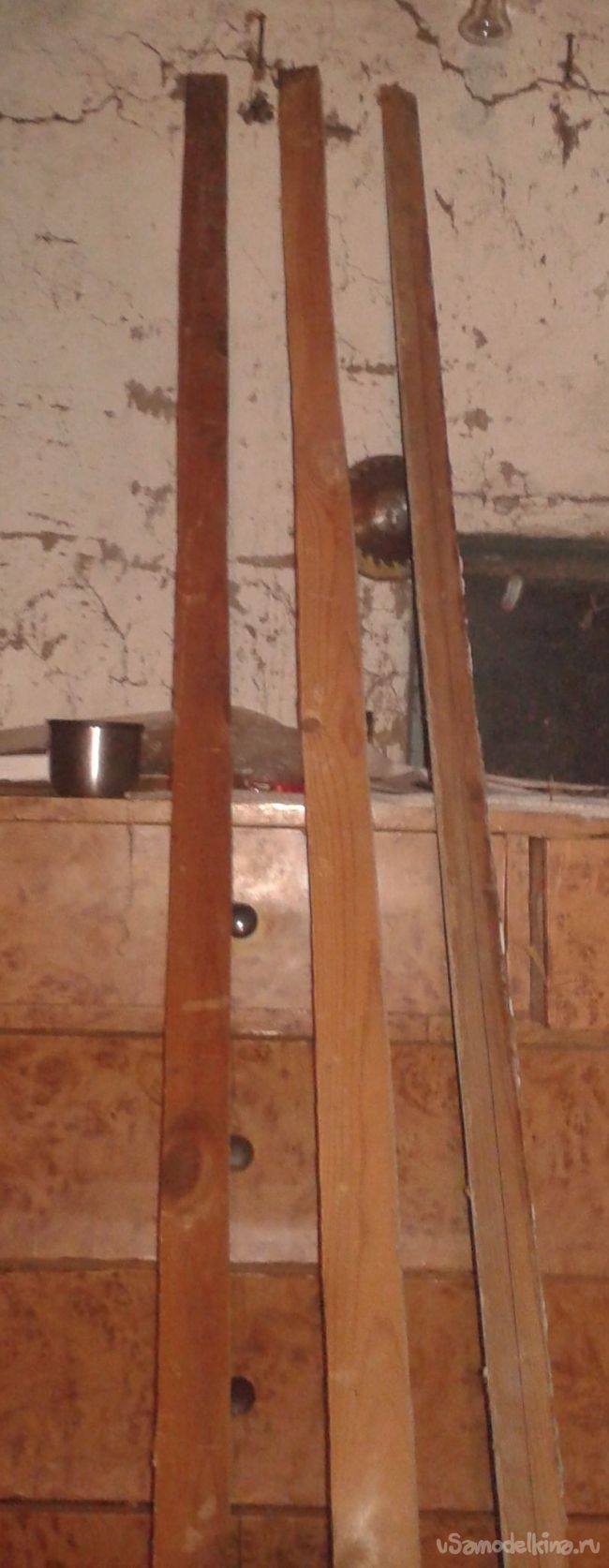

Шаг 1. Берем для начала планки
Складной мольберт своими руками

Нам их понадобится четыре штуки. Ножки у меня будут по длине равняться 160 сантиметрам.
Планка для скольжения держателей холста 150 сантиметров.
Шаг 2. Отпиливаем нужную нам длину. Зашлифовываем заготовки.
Складной мольберт своими руками

Теперь заранее скругляем верхние концы планок, как показано на схеме и сверлим в них отверстия для креплений. 1,5-2 сантиметра от края.
Складной мольберт своими руками

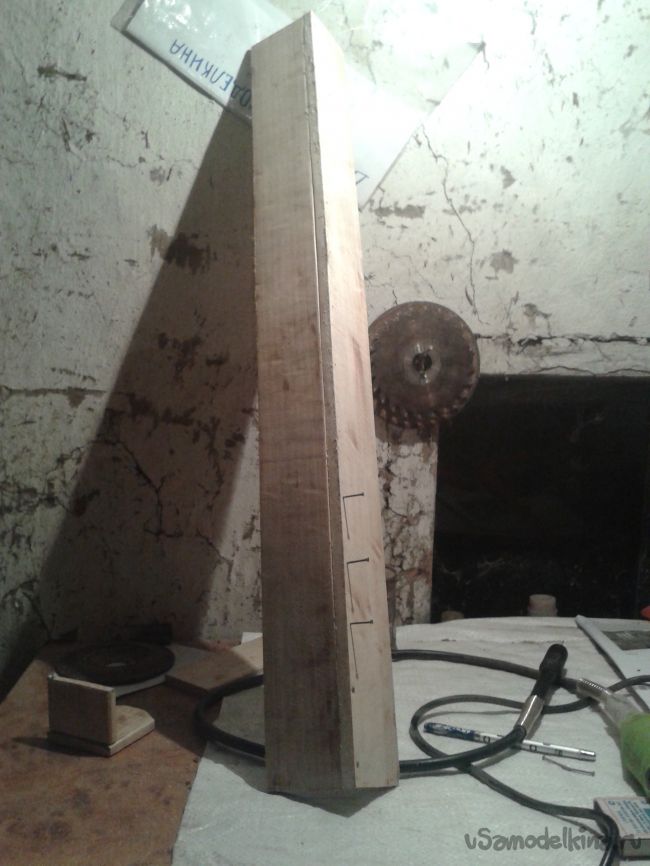

Шаг 3. Теперь берем планку, которая будет служить для изменения высоты установки подставки для холста и его верхнего зажима.
Складной мольберт своими руками

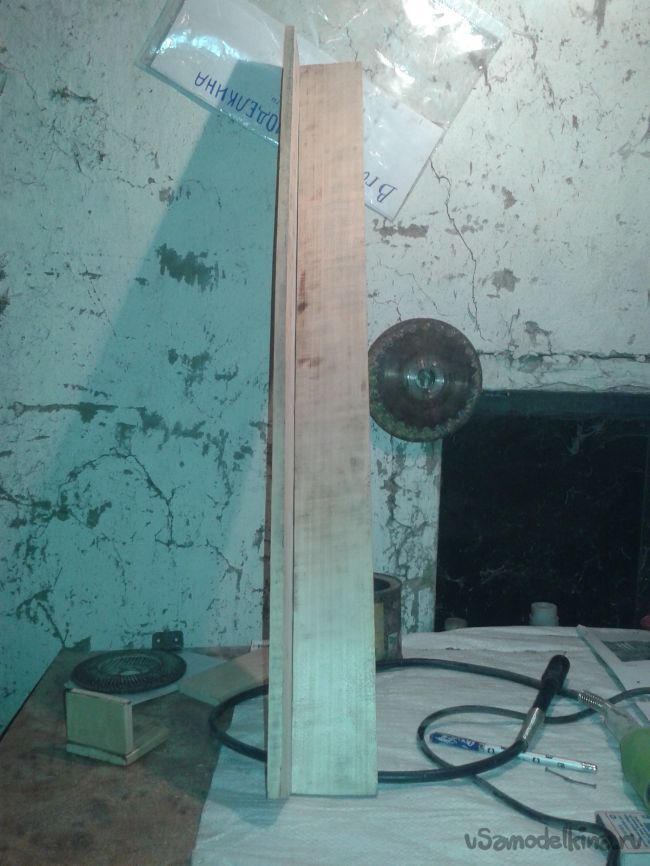

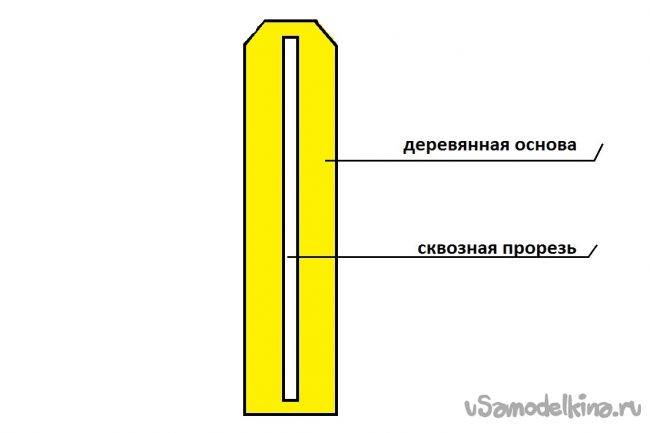

Высота данной заготовки равняется 155 сантиметров. Размечаем ее ровно посередине и делаем пропил по линии разметки, не доходя до края пару сантиметров с каждой стороны. Получается такая деталь:
Складной мольберт своими руками

Был увлечен процессом, поэтому пропустил пару этапов, не заснял на фото.
Верхний край мы скашиваем, делаем более обтекаемым.

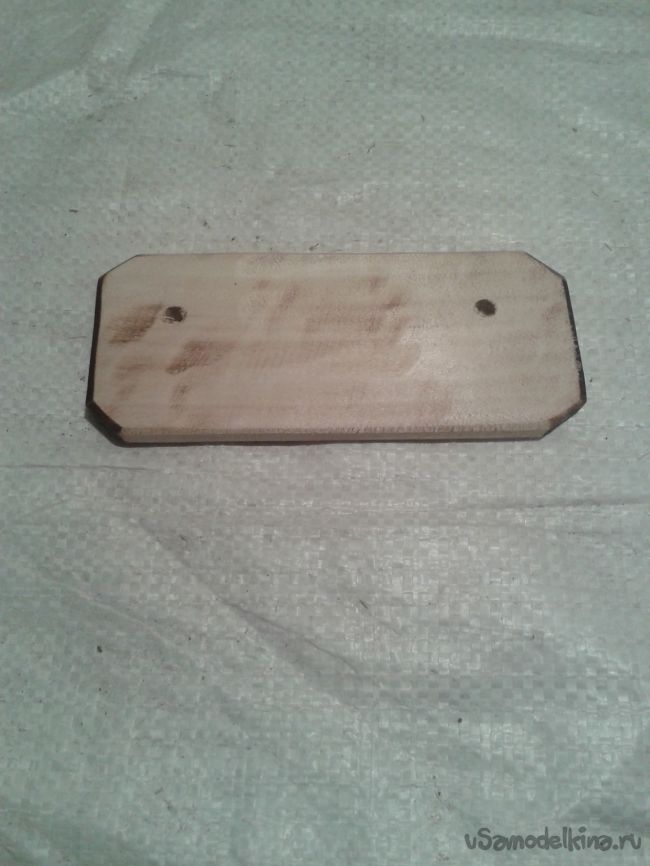

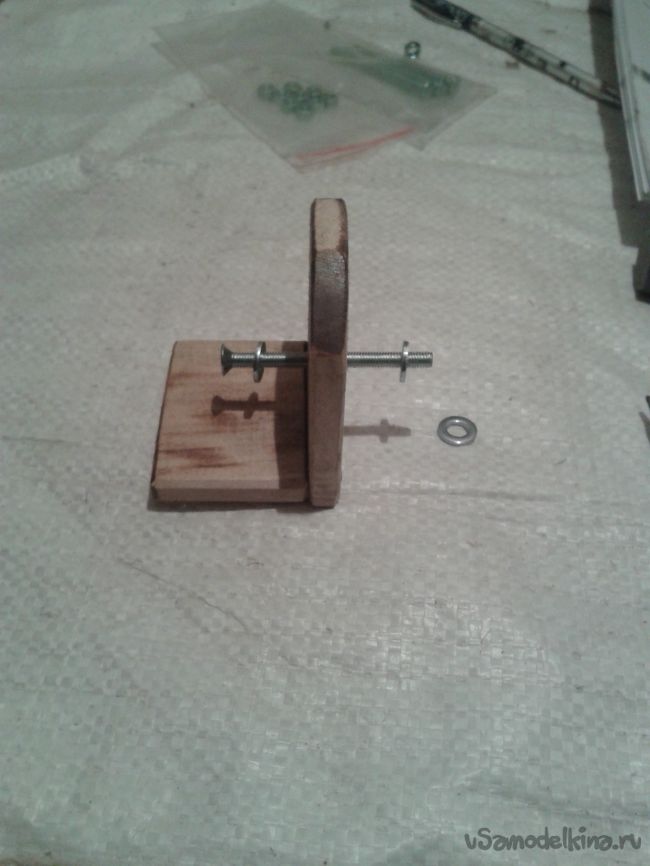

Шаг 4. Теперь нужно сделать деталь для крепления ножек мольберта. Для этого берем дощечку, планку длиной 15 сантиметров. Шлифуем ее и обтачиваем по углам с четырех сторон. Сверлим отверстия для крепления ножек. Сразу же сделал верхний держатель для полотна. По высоте он такой как вам будет удобно, это не принципиально. Главное чтобы нижний его край в поднятом состоянии на самом верху скользящей планки был вровень с вырезом.
Складной мольберт своими руками

Складной мольберт своими руками

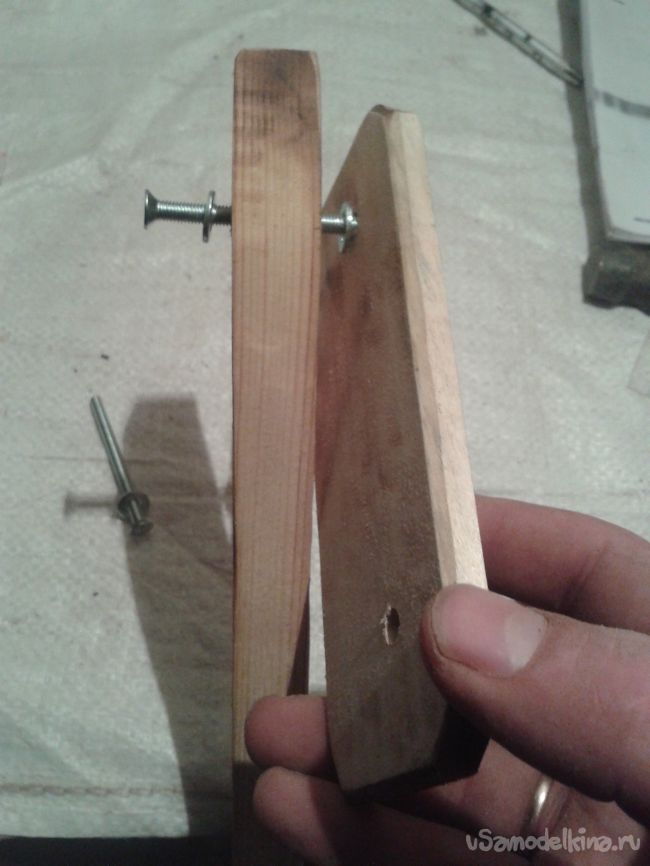

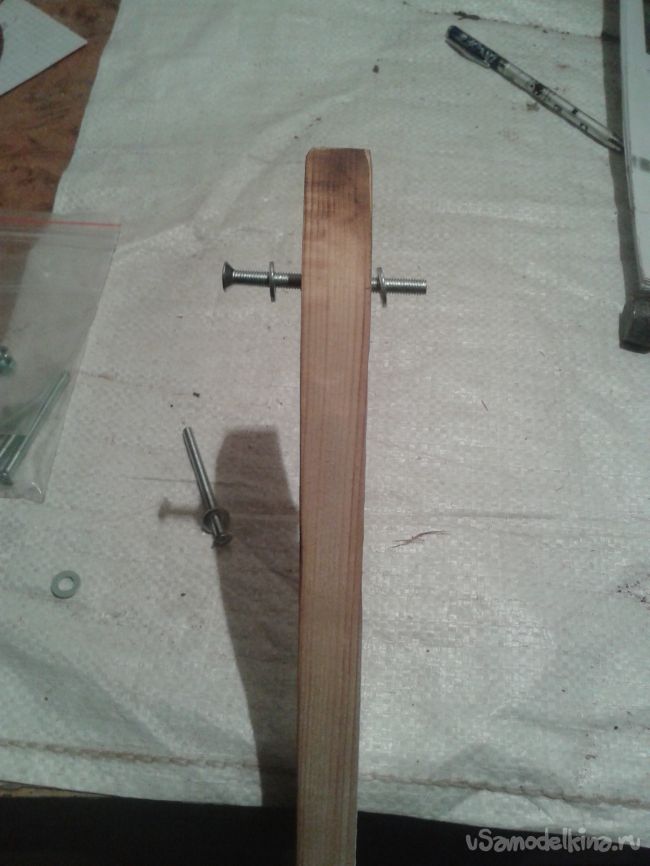

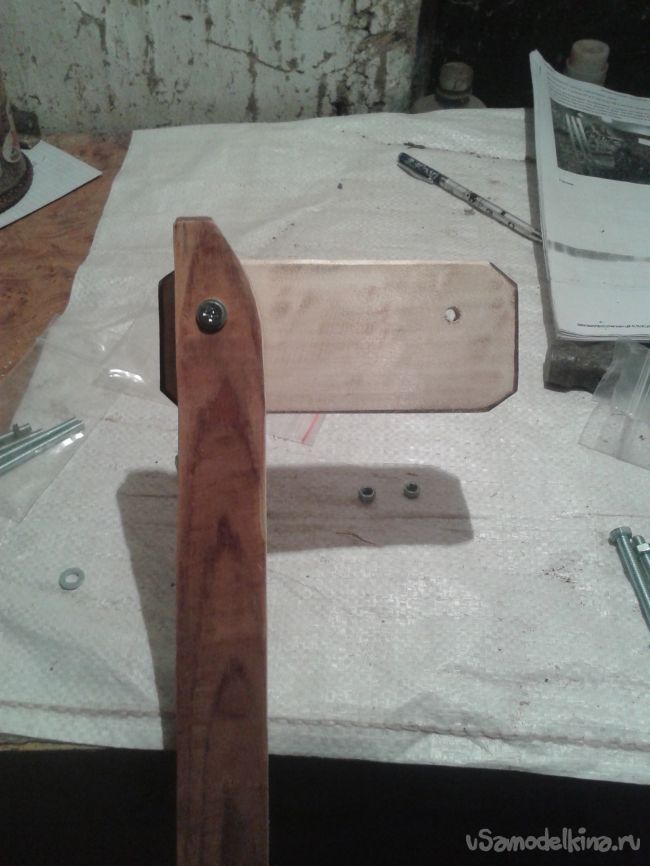

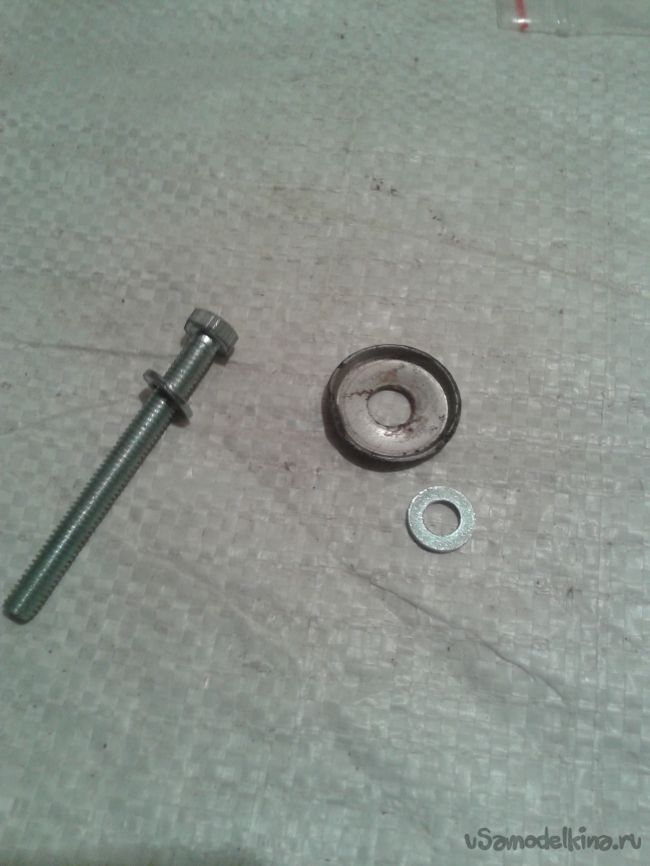

Шаг 5. Сверлим в ножках отверстия для крепления. Берем болт, три шайбы и крепим ножки теперь к основе.
Складной мольберт своими руками

Складной мольберт своими руками
Складной мольберт своими руками

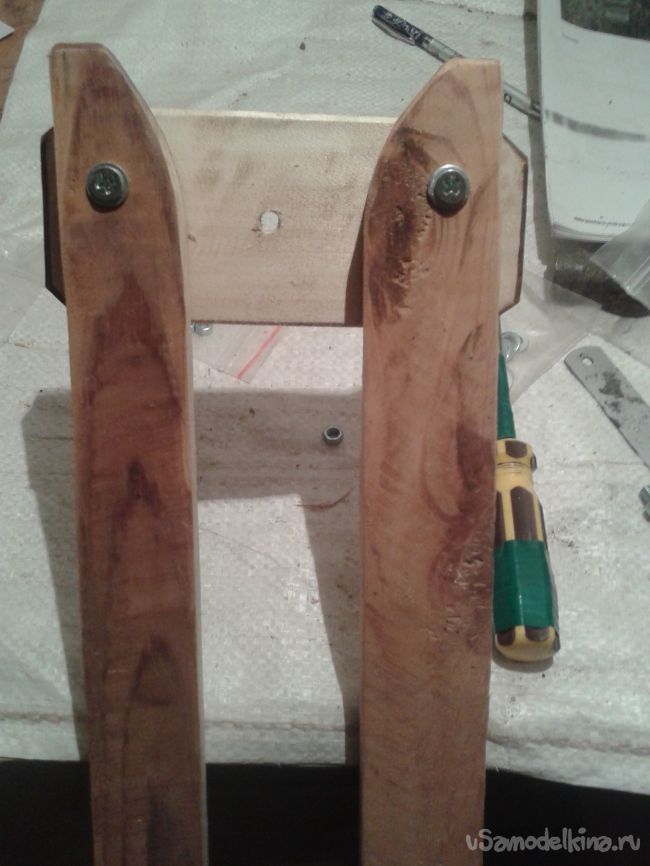

Аналогичные действия производим и со второй ножкой. В итоге у нас должна получиться вот такая заготовка:
Складной мольберт своими руками

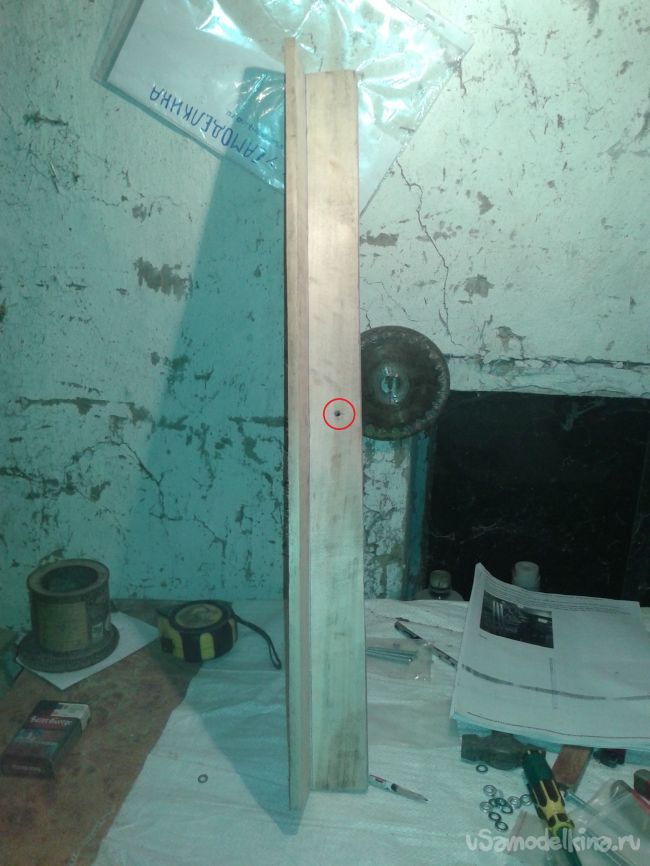

В заготовке креплении сверлим отверстие для прорезной планки.

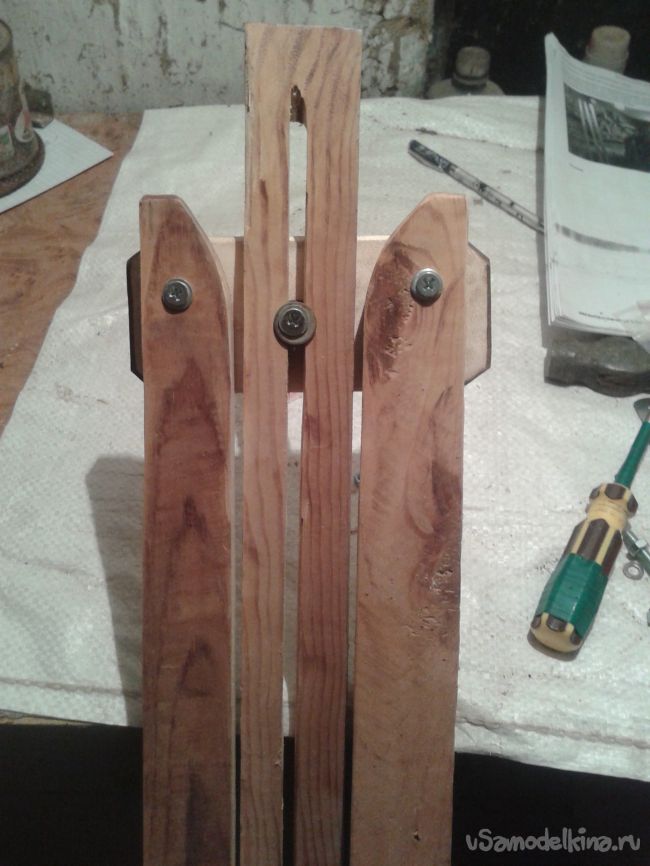

Шаг 6. Начинаем крепить прорезную планку, на которой будут крепиться держатели для холста, так сказать основу нашего будущего мольберта.
Для того, чтобы закрепить эту деталь, нам понадобится две широких шайбы, чтобы при смещении они не пролезали в прорезь. Болты я пока закручивал жестко, чтобы детали были хорошо зафиксированы. В итоге получается вот что:
Складной мольберт своими руками

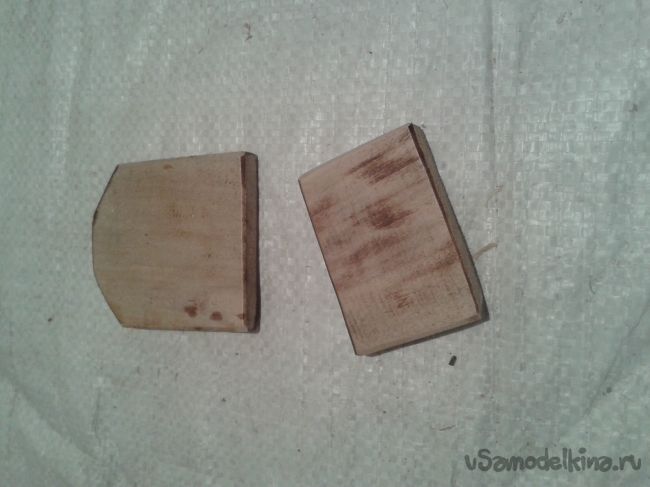

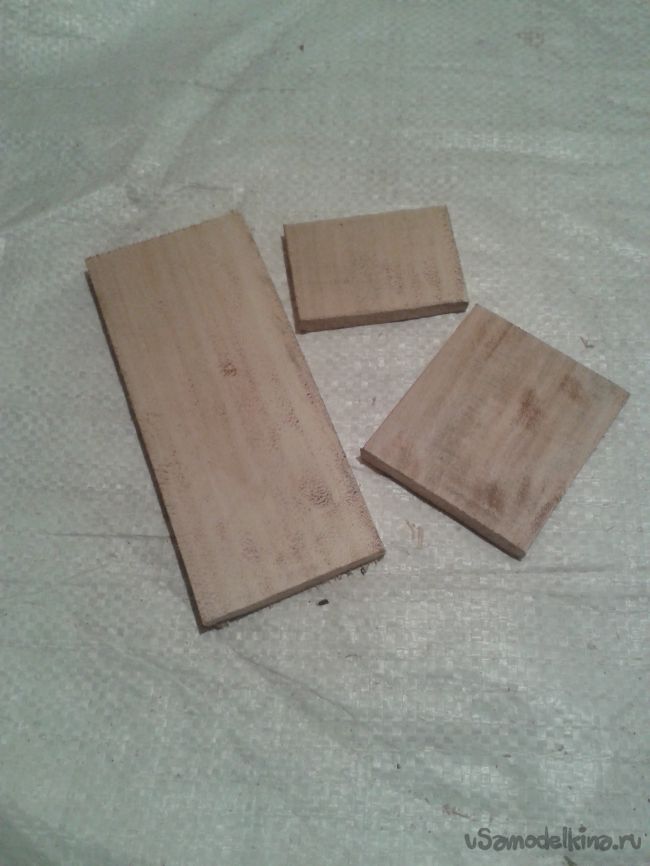

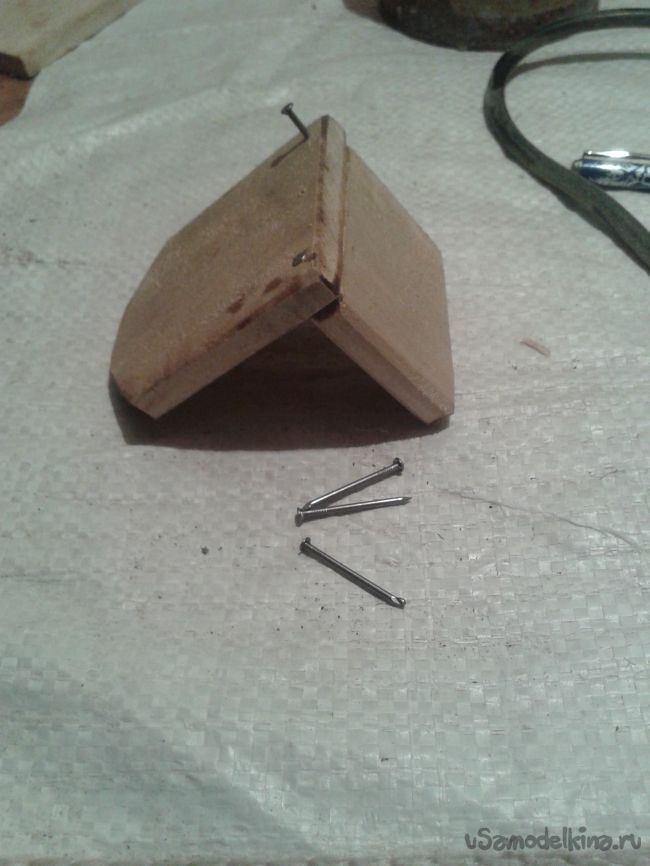

Шаг 7. Теперь делаем держатели для картин. Начиная я с верхней части мольберта. Для этого я взял уже заготовленные детали и начал их соединять. Соединение я произвел с помощью мелких гвоздочков. Держится крепко, вид аккуратный. Для того, чтобы не расщепить планки я просверлил маленькие отверстия для гвоздей в местах крепления.
Складной мольберт своими руками
Складной мольберт своими руками

Сглаживаем углы по краям заготовки.

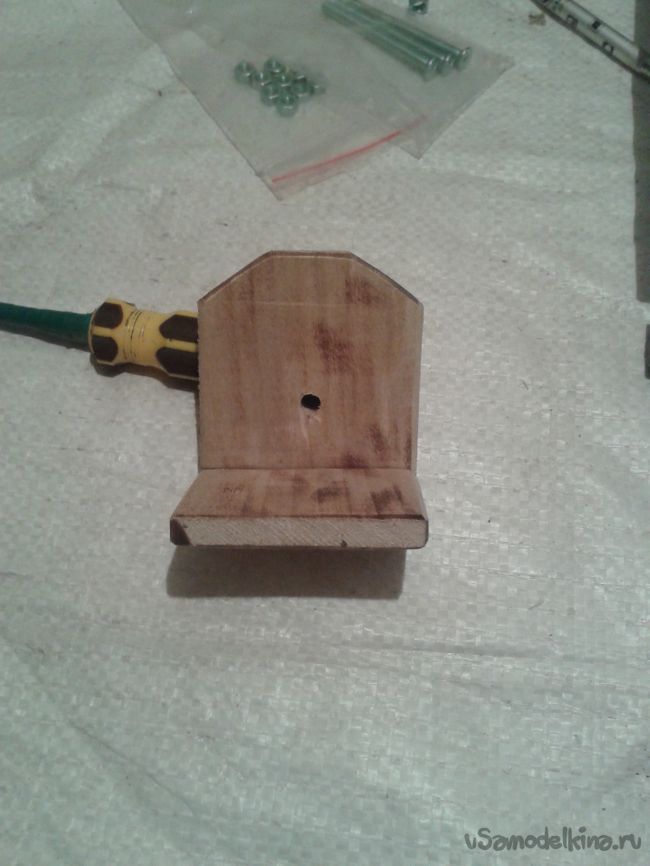

Шаг 8. В полученной детали посередине сверлим отверстие для крепления к скользящей планке.
Складной мольберт своими руками

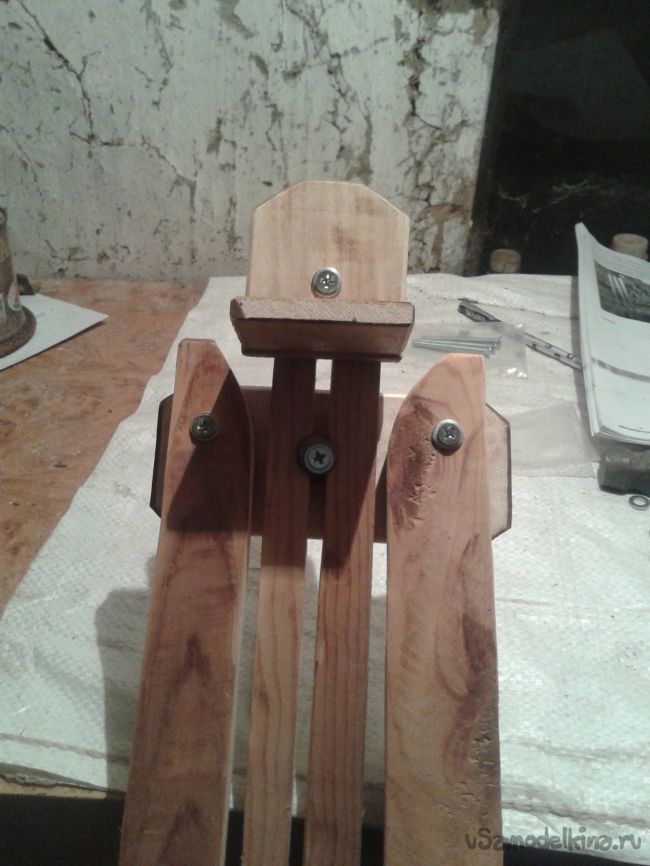

Теперь берем болт, шайбу и гайку и крепим к основе мольберта.
Складной мольберт своими руками

Получается такая конструкция.
Складной мольберт своими руками

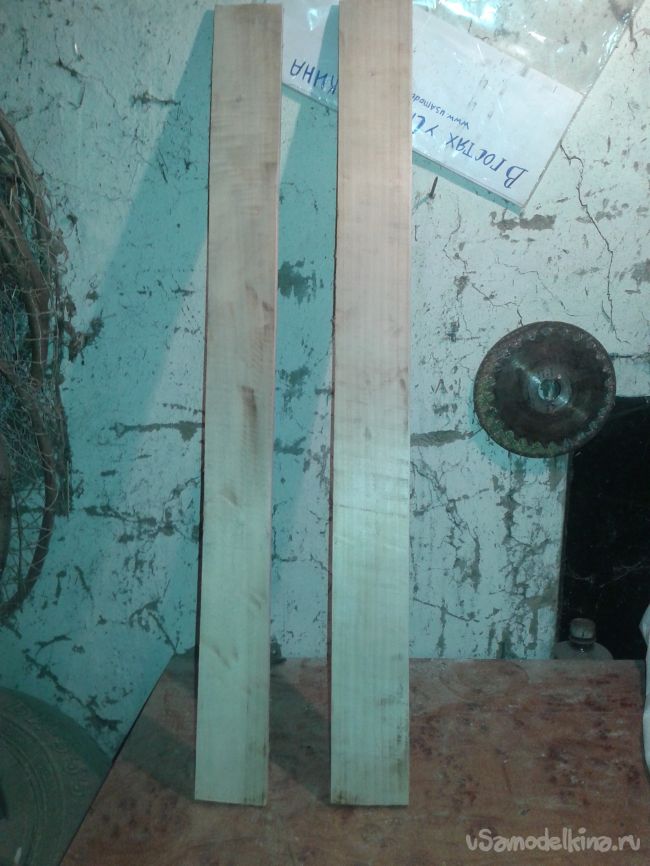

Шаг 9. Теперь нам нужно собрать опору для холста, которая будет крепиться в нижней части скользящей планки. Для этого мне понадобилось две дощечки длиной по 70 сантиметром. Ошкуриваем их. Так же, как и с верхним держателем, сверлим по краю крепления деталей маленькие отверстия для гвоздей. Собираем детали.
Складной мольберт своими руками
Складной мольберт своими руками
Складной мольберт своими руками

В готовой детали, посередине, сверлим отверстия для крепления.
Складной мольберт своими руками

Шаг 10. Теперь подставку для холста крепим к скользящей планке. Так же понадобится широкая шайба.
Складной мольберт своими руками

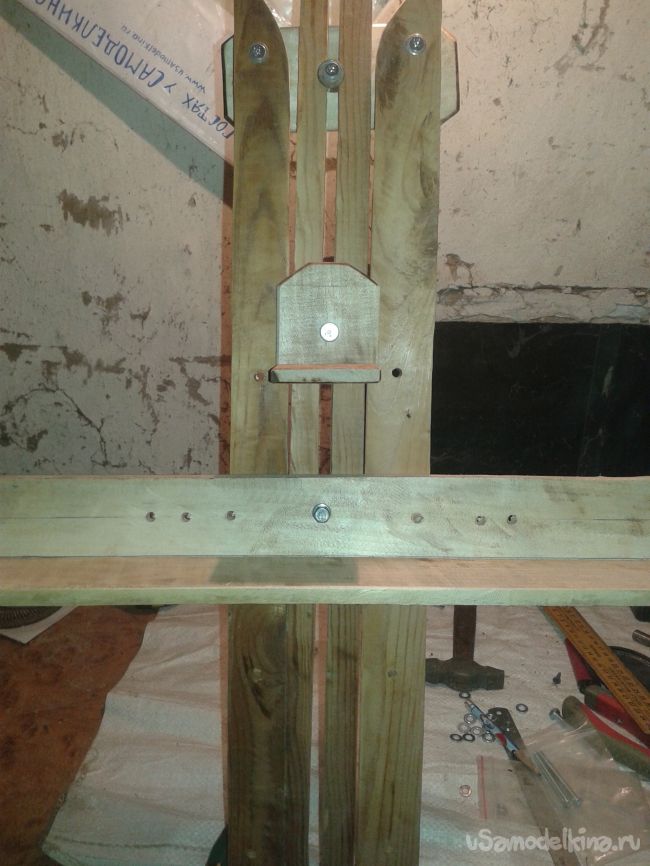

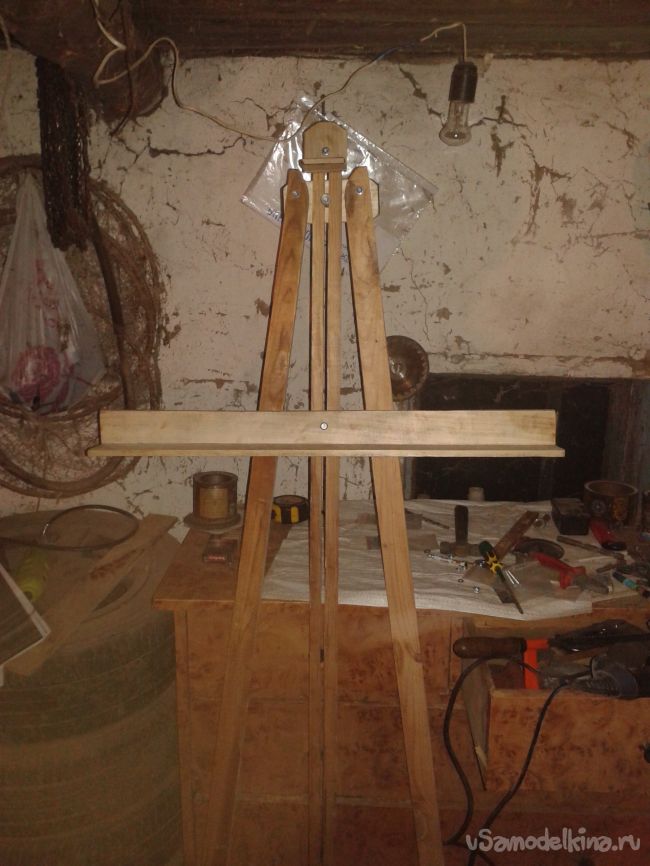

В итоге выходит вот такая сборная деталь.
Складной мольберт своими руками

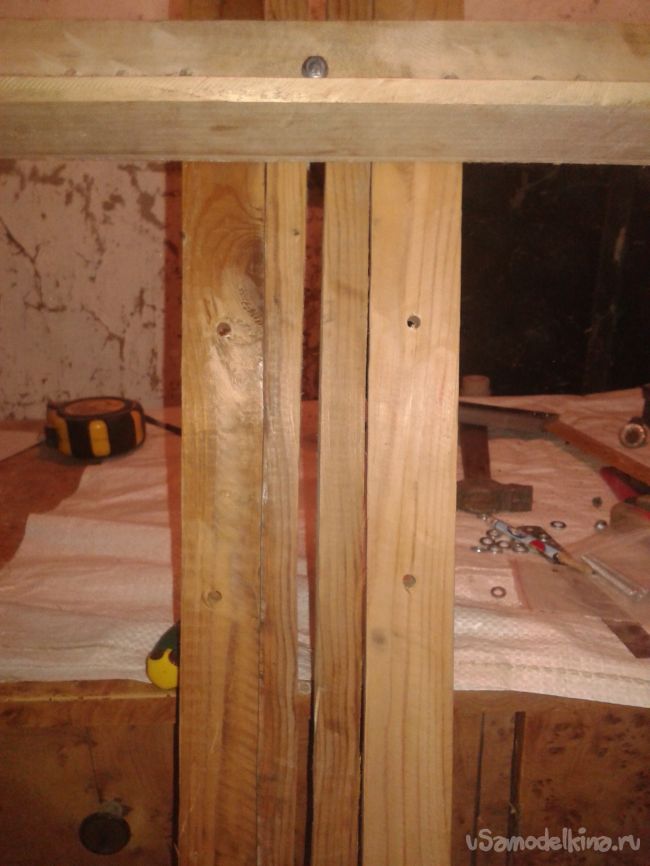

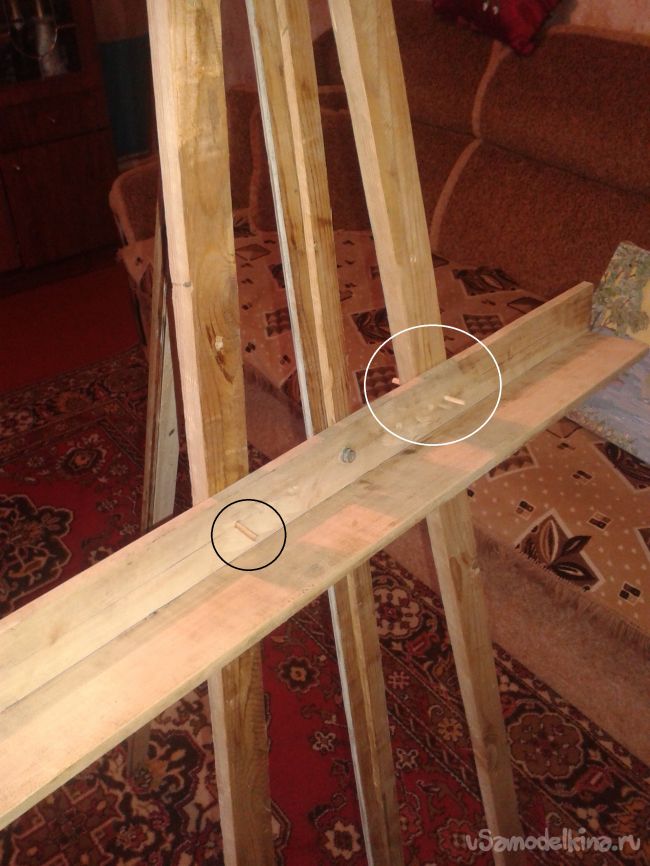

Шаг 11. Следующим шагом нужно определиться с размерами устанавливаемых холстов и соответственно просверлить в ножках и опоре холста отверстия, чтобы фиксировать холст на определенной высоте. Так как я практически всегда рисую на подрамниках одного и того же размера, то, соответственно подгонял высоту под свои холсты.
Складной мольберт своими руками
Складной мольберт своими руками

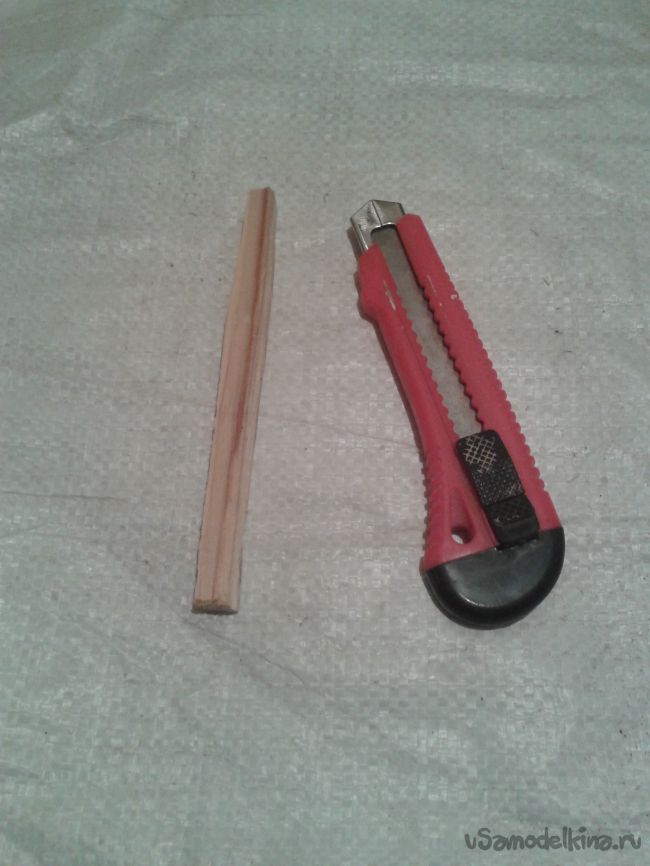

Шаг 12. Крепления для фиксации опоры холста к ножкам я решил сделать из дерева. Простые деревянные колышки. Взял обычный обрезок дощечки, обстрогал канцелярским ножом под диаметр отверстия и зашкурил.
Складной мольберт своими руками
Складной мольберт своими руками

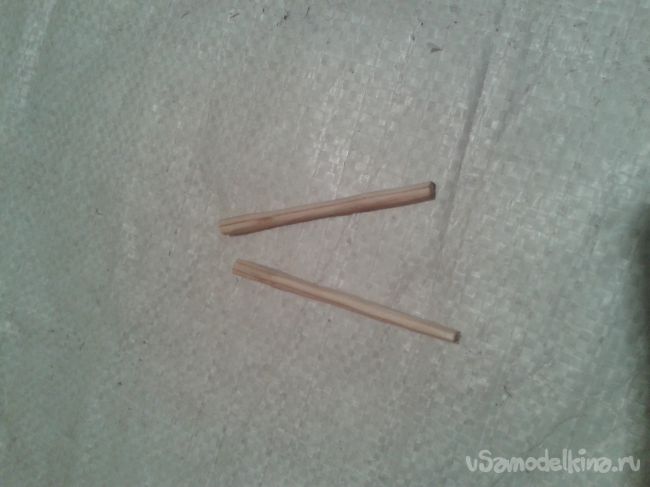

Получились такие колышки.

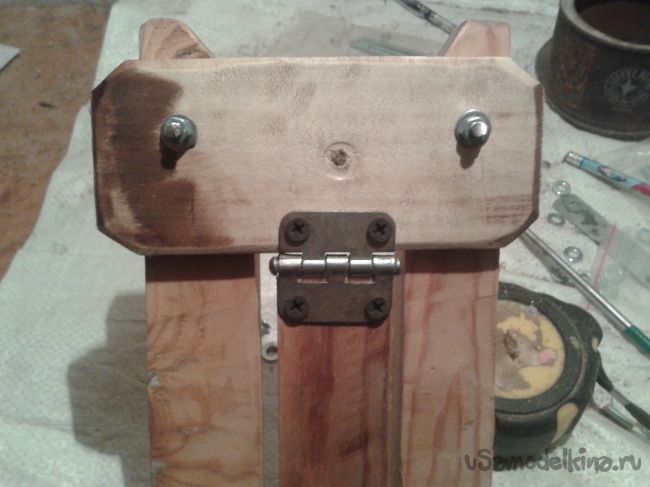

Шаг 13. Теперь мы должны собрать и прикрепить ножку-опору к основанию мольберта. Туда, где у нас уже закреплены сами ножки и скользящая планка. Для этого нам будут нужны саморезы по дереву и небольшая петелька. Ножку опору я сделал длиной в 155 сантиметров.
Складной мольберт своими руками

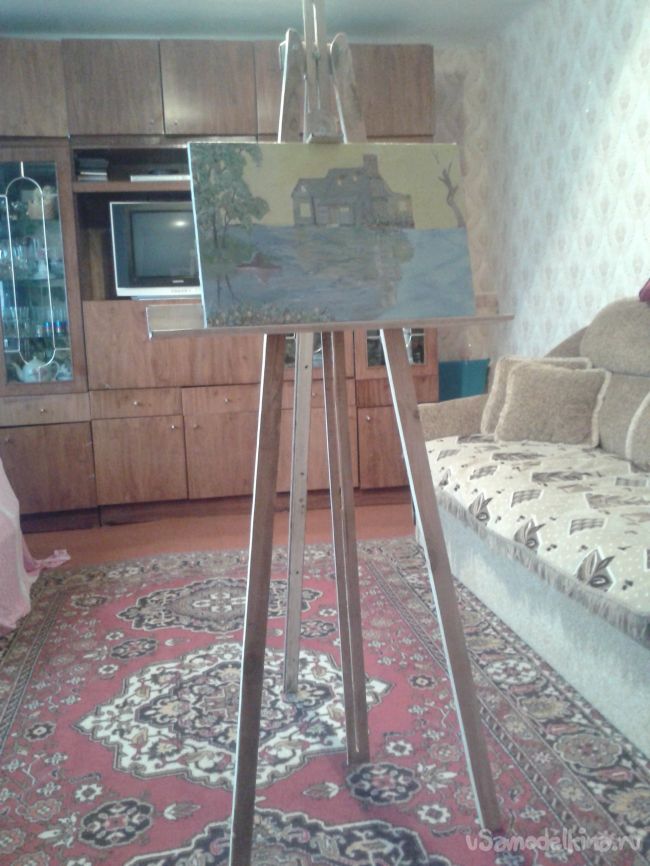

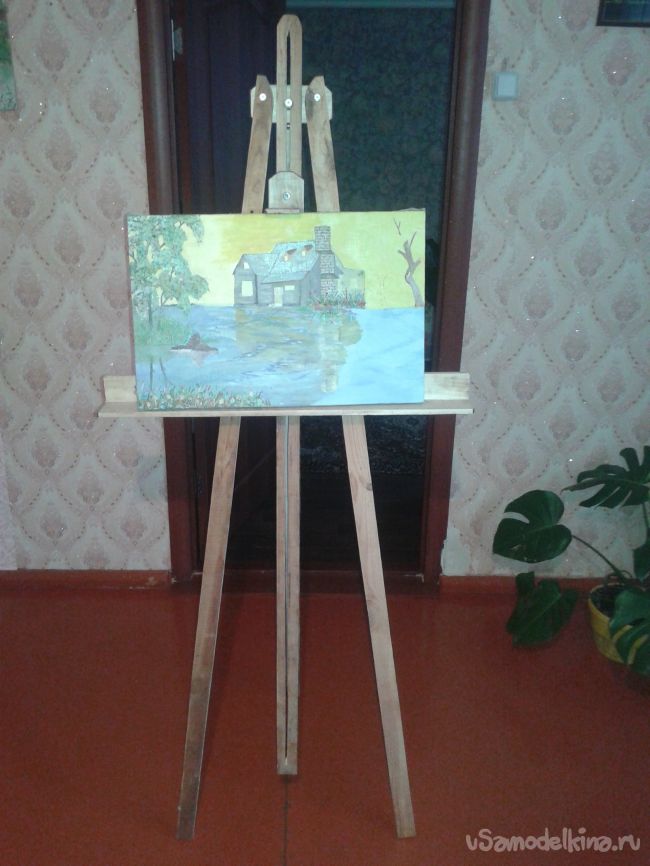

Для удобства крепления опорной ножки я снял скользящую планку. После закрепления возвращаем все на свои места. В конечном итоге получается вот такой мольберт.
Складной мольберт своими руками

Складной мольберт своими руками
Складной мольберт своими руками
Складной мольберт своими руками

Складной мольберт своими руками

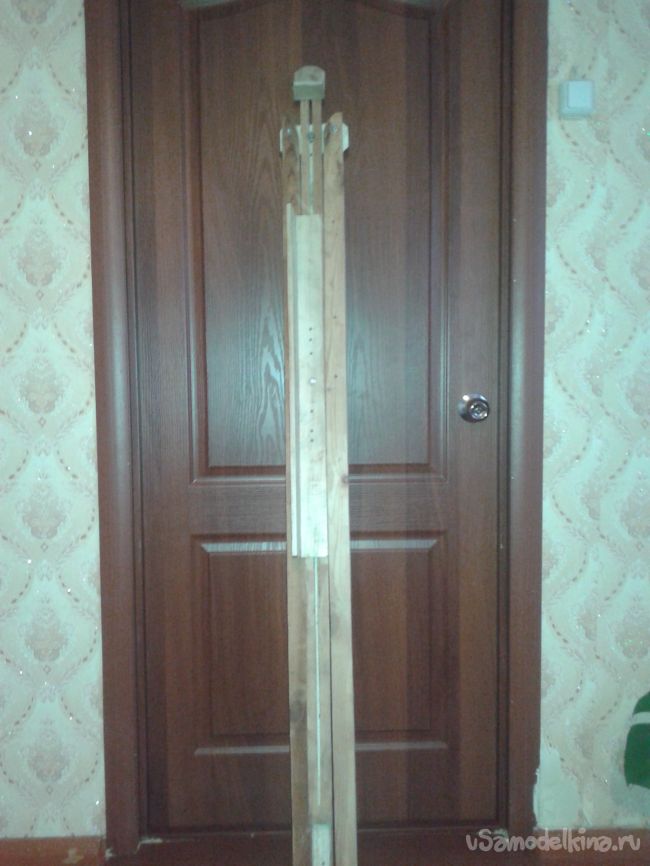

А вот так выглядит мольберт в сложенном виде. Остается только зашкурить некоторые неровности в конструкции и покрыть лаком. мольберт получился компактным, его можно легко убрать в шкаф, под кровать, на антресоли и т.д.

P.S. для крепления деталей к скользящей планке лучше всего использовать болты с барашковой гайкой. Я их не нашел в продаже. Но это не столь важно. Если у вас не найдется такой комплектующей, то делайте как у меня. Потом можно будет спокойно сменить на барашковые.
