Удобная дачно-садовая стремянка

Удобная дачно-садовая стремянка

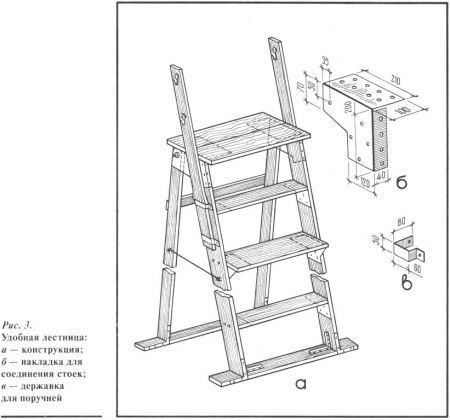

Известные лестницы для дачно-садовых работ обычно несколько неудобны, в первую очередь, из-за отсутствия наверху площадки для работающего и из-за невозможности размещения там ведра или корзины. Я изготовил и использую дачную лестницу без этих недостатков (рис. 3).

Удобная дачно-садовая стремянка


Две передних стойки (доски) лестницы имеют сечение 40x120 мм, а две задних стойки (доски), обеспе-чивающих устойчивость лестницы, — 40x80 мм. В верхней части передних стоек прикреплены гвоздями или шурупами двухслойные накладки из оцинкованного железа толщиной 0,5 мм (рис. 3,6). На этом рисунке жирными линиями показаны места сгиба металлических заготовок на угол 90° для левой стороны дачной лестницы (для правой стороны заготовки сгибают в обратную сторону): Сверху к накладкам крепят площадку либо из двух досок длиной 600 мм и сечением 30x165 мм, либо из толстой фанеры.

Между передними стойками с шагом 300 мм установлены ступени из досоктолшиной 30мм, причем опорами для них служат также накладки — уголки из листового железа (форма их понятна и без чертежа). Так как ступени имеют разную ширину (они чередуются так: узкая — широкая), то широкие 200-миллиметровые ступени выступают за пределы стоек (соответственно и накладки для последних тоже выступают за стойки).

Для повышения жесткости дачно-садовой лестницы в торцы досок ступеней сквозь стойки забивают гвозди. Для повышения устойчивости лестницы при установке ее на мягком грунте к стойкам снизу прибиты опорные доски-основания. Чтобы лестница не раскачивалась влево и вправо при нагрузке, места соединения стоек и оснований усилены металлическими уголками. Подобные уголки для передних стоек сварены из стального уголка с полками шириной 40 мм, уголки для задних стоек вырезаны из листовой стали толщиной 4 мм. Для еще большей жесткости конструкции можно дополнительно установить уголки под верхней площадкой или пришить крепежные доски крест-накрест с оборотной стороны передних стоек. Задние стойки дополнительно связаны между собой поперечиной.

Для фиксирования лестницы в рабочем положении служат крючья, согнутые из стального прутка диаметром 8...10 мм. Крючья на передних стойках закреплены П-образными скобами из стальной проволоки диаметром 4 мм. К задним стойкам прибиты для крючьев петли из такой же проволоки. К планкам-поручням, установленным на передних стойках с помощью державок из оцинкованной жести (рис. 3,в), прикреплены крючья для подвешивания сумки с инструментом, ведер для плодов и т.д.

Да, совсем забыл сказать, что задние стойки прикреплены к верхним накладкам (см. рис. 3,6) при помощи стального стержня с резьбой на концах. Так что после пользования дачно-садовой лестницеи я снимаю планки — поручни, отворачиваю гайки на соединительном стержне, разбираю дачную лестницу и храню ее под навесом. Для повышения долговечности целесообразно деревянные детали лестницы покрыть два раза олифой.

Высота площадки лестницы над грунтом — 2300 мм при длине стоек 2500 и 2350мм (передние стойки длиннее); расстояние между опорами — 1250 мм. Лестница легко перемещается с места на место одним человеком. Она устойчива, безопасна, удобна в работе и при хранении, что доказано несколькими годами ее эксплуатации.скачать dle 11.1смотреть фильмы бесплатно
