Небольшая самодельная солнечная панель на 50 Вт

Небольшая самодельная солнечная панель на 50 Вт

В этой статье описывается создание достаточно мощной солнечной панели при минимальных затратах средств. Автору очень нравилась идея использования солнечной энергии в своих нуждах в местах, где нет электричества, а пользоваться телефоном или ноутбуком хотелось бы. Поэтому автор приступил к поиску нужных материалов и инструкций по созданию солнечной панели в домашних условиях.

Материалы, детали и инструменты задействованные для создания этой солнечной панели:
1) набор фотоэлементов
2) шина для спайки
3) флюс-карандаш
4) паяльник на 25 Вт
5) припой ПОС-61
6) орг. стекло 4 мм и 2 мм толщиной.
7) лист фанеры
8) двухсторонняя клейкая лента

Рассмотрим этапы создания солнечной панели.

Так как автор не имел опыта сборки подобных конструкций до этого момента, то он решил заказать самый дешевый набор элементов, который нашел в интернет магазинах. Так же отдельно были приобретены шина для спайки и флюс-карандаш.

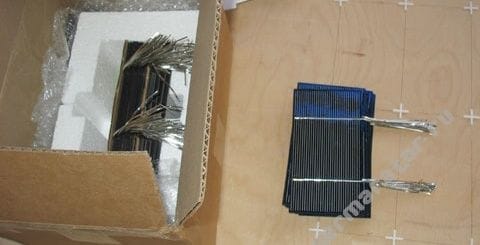

Фотография элементов доставленных из магазина:
Небольшая самодельная солнечная панель на 50 Вт

Найти подобные комплектующие не составляет труда, на eBay существует огромное количество продавцов, у которых можно купить набор напрямую, без посредников, что существенно отражается на цене.

Так как был заказан самый дешевый набор элементов, который только смог найти автор, то проводники на лицевой стороне пластин отсутствовали. Их пришлось припаивать самостоятельно, что заняло довольно длительное время и затратило много сил. Поэтому он рекомендует при заказе набора обращать внимание на эту деталь, если вы не готовы тратить много времени на припайку проводников к элементам.

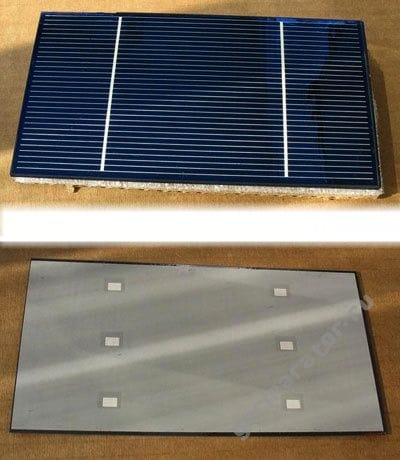

По итогу получились вот такие элементы, к которым были припаяны контактные шины:
Небольшая самодельная солнечная панель на 50 Вт


Затем автор начал выбирать материал, который послужит основой для крепления солнечной панели. Были рассмотрены такие варианты, как ламинирование в пленку, использовать специальный состав эпоксидной смолы с максимальной прозрачностью, и так далее. Большинство вариантов оказались либо очень сложными в производстве для новичка и домашних условий, либо дорогими, как в случае с специальным составом эпоксидной смолы.

В итоге автор решил обойтись вообще без какой-либо заливки, а просто закреплять элементы на орг. стекле.

От обычного стекла автор сразу же отказался, так как в заводских панелях используется стекло спеченное с пленкой, которая значительно повышает прочность. Обычное же стекло с легкостью может разбиться при перевозке.

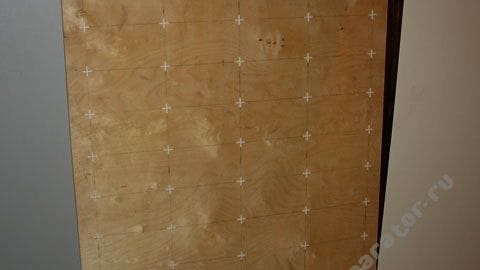

Было приобретено орг. стекло толщиной в четыре миллиметра для тыльной стороны изделия, лицевая же часть будет толщиной всего 2 мм. Для более ровного и качественно закрепления элементов автор изготовил шаблон из листа фанеры, который был расчерчен под порядок расположения фотоэлементов, а так же на него были наклеены пластиковые крестики, которые обычно используются для укладки плитки. При таком подходе внешне панель будет выглядеть очень качественно, почти как заводская.
Небольшая самодельная солнечная панель на 50 Вт

Так как размеры орг. стекла были 68 на 76 см, то не все элементы набора получилось разместить. Расстояние между каждым элементом составляет пять миллиметров, а размер самих фотоэлементов 80 на 150 мм, поэтому вместо планируемых 36 элементов на панель было затрачено 32, по 8 элементов на каждый ряд. Однако, это не сыграло какой-либо серьезной роли, так как такого количества фотоэлементов вполне хватает чтобы заряжать аккумулятор.

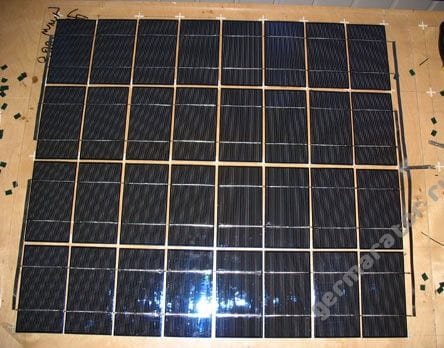

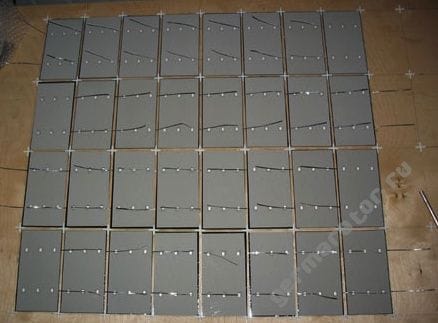

Ниже представлены фотографии расположения фотоэлементов:
Небольшая самодельная солнечная панель на 50 Вт

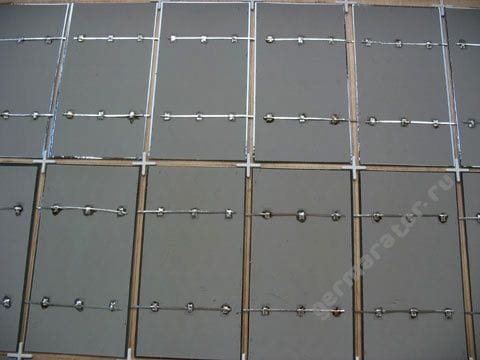

А на этой фотографии автор уже спаял все элементы в одну конструкцию:
Небольшая самодельная солнечная панель на 50 Вт

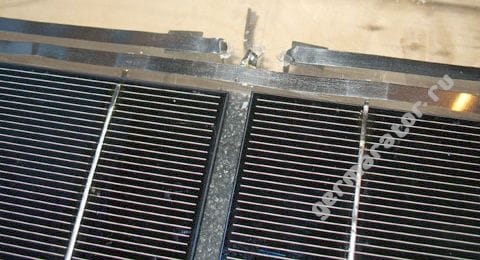

Каждая цепь выводов элементов соединена при помощи более толстой шины:
Небольшая самодельная солнечная панель на 50 Вт

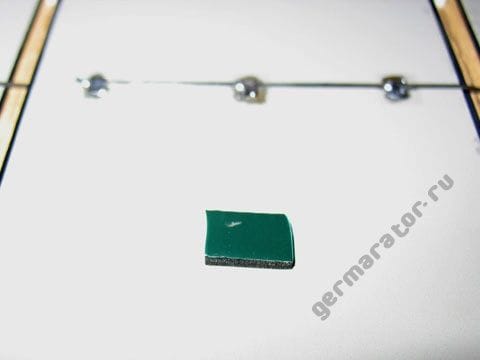

Чтобы зафиксировать элементы автор использовал двухсторонний монтажный скотч, который предварительно был нарезан кусками под каждый фотоэлемент.
Небольшая самодельная солнечная панель на 50 Вт

Каждый кусок клейкой ленты был расположен по центру элемента и таким образом крепил его. После этих манипуляций накрыл элементы орг. стеклом и придавил их для лучшей фиксации.

Ниже представлена фотография лицевой части солнечной панели:
Небольшая самодельная солнечная панель на 50 Вт

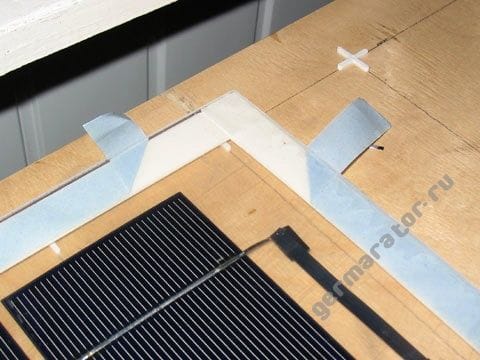

Затем по периметру были наклеены полоски двустороннего скотча, а сверху уложен лицевой лист орг. стекла. После чего аккуратно вытянул защитную пленку из под орг. стекла. Благодаря такому подходу удалось приклеить орг. стекло ровно с первого раза.
Небольшая самодельная солнечная панель на 50 Вт

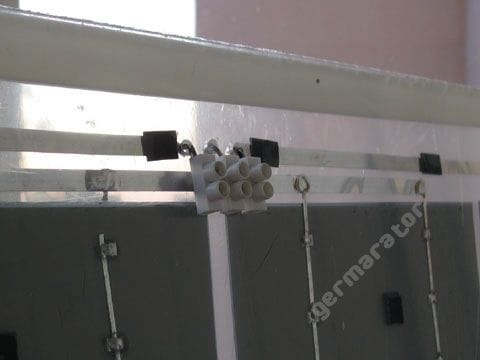

С тыльной стороны солнечной панели были выведены три контакта, средний из которых отвечает за половину всей панели. Таким образом, если автору понадобится напряжение в 7 В, то не будет нужды вскрывать саму панель, что добавляет вариативность использования аккумуляторов при легких изменениях со стороны крепления соединений контактов.

Небольшая самодельная солнечная панель на 50 Вт


На этой фотографии вы видите уже готовую к использованию солнечную панель:

Небольшая самодельная солнечная панель на 50 Вт


Мощность солнечной панели получилась около 50 Вт. При этом автор затратил на все материалы около 160 $, в то время как заводская солнечная панель подобной мощности может стоить до 300 $. Таким образом автор создал мощную и качественную не дорогую панель, к тому же у него еще остались несколько элементов, которые могут пойти на создание следующей солнечной панели.скачать dle 11.1смотреть фильмы бесплатно
