Делаем солнечный коллектор из полипропилена

Существует огромное множество схем, как самому можно сделать солнечный коллектор. Одним автором был предложен вариант коллектора, в котором в качестве основного элемента (змеевика) будет использовать полипропилен. Отличие полипропилена от поликарбоната в том, что он имеет много продольных перемычек. Сотовый полипропилен активно используют при создании рекламных вывесок. Купить его можно там, где продают различные виды пластика и материал для рекламных кампаний. Не следует путать поликарбонат с полипропиленом.
Делаем солнечный коллектор из полипропилена

По словам автора, мощность такого коллектора составила 530 Вт. Если в цифрах, то 20 литров воды было нагрето за один час с 24 градусов до 47-ми. Такие цифры достигаются при размере коллектора 2400х550мм. Если нужна более высокая производительность, то коллектор можно сделать больше по размерам или сделать их несколько, а потом соединить последовательно.

Коллектор не имеет собственной рамы, в качестве нее выступают стропила в крыше. Это позволяет быстро и просто установить коллектор. Однако в случае протекания коллектора вода будет попадать в дом, поэтому все нужно делать качественно.

Материалы и инструменты для изготовления:
- сотовый полипропилен;
- пенопласт;
- труба ABS диаметром 1 1/4";
- клей 3M Scotch-Weld™ DP-8005;
- клеевой пистолет;
- дрель;
- тиски;
- циркулярка;
- фанера толщиной 5-10мм;
- полиэтиленовая пленка;
- черная краска.
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена


Процесс изготовления:

Шаг первый. Подготовка заглушек и труб

Коллектор будет изготовлен впритык, поэтому процесс его сборки должен быть точный, что немного усложняет задачу. В заглушках нужно просверлить отверстия. Сюда затем устанавливаются наконечники для шлангов.
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена

Далее нужно взять трубы и с помощью циркулярной пилы сделать в ней продольные разрезы. Ширина пропила должна быть такой, чтобы в нее можно было вставить лист сотового полипропилена. При этом листы должны входить в разрез с некоторым натяжением. Аналогичные пропилы нужно будет сделать и в заглушках.
После этого можно вставлять лист полипропилена в трубу и проверить, все ли сделано верно.
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена

Шаг второй. Клейка коллектора
Процесс клейки коллектора начинается с обезжиривания склеиваемых материалов. Для этих целей используется ацетон. Работу нужно проводить быстро, поскольку клей быстро схватывается. В заключении клеем нужно будет тщательно промазать углы коллектора.
Делаем солнечный коллектор из полипропилена

Теперь клей должен высохнуть, на это уйдет сутки. После засыхания коллектор нужно проверить на предмет герметичности, для этого в него нужно налить воду. Проще всего это сделать, подключив коллектор к садовому шлангу. Если будет обнаружена протечка, нужно высушить коллектор, обезжирить место протечки, нанести клей и затем снова дать ему высохнуть сутки. После того как протечки будут полностью устранены, можно начинать изготавливать корпус для коллектора.
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена

Шаг третий. Делаем корпус коллектора
В качестве основы для коллектора используется лист фанеры подходящих размеров толщиной 5-10 мм. В первую очередь в фанере нужно просверлить отверстия, через которые будут выходить отводы коллектора. Для того чтобы обеспечить термоизоляцию, на фанеру нужно положить лист пенопласта толщиной не менее 2 см.

Чтобы коллектор мог лучше поглощать солнечное тепло, его поверхность нужно окрасить в черный цвет.
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена
Делаем солнечный коллектор из полипропилена

Шаг четвертый. Установка и тестирование коллектора
Этот коллектор не имеет собственной рамы, поскольку он устанавливается непосредственно между стропилами в крыше, они и служат его рамой. Впрочем, если коллектор будет устанавливаться в другом месте, для него можно изготовить раму из брусьев. Всю конструкцию потом можно закрыть прозрачной пленкой из полиэтилена, при этом КПД коллектора увеличится.
Делаем солнечный коллектор из полипропилена

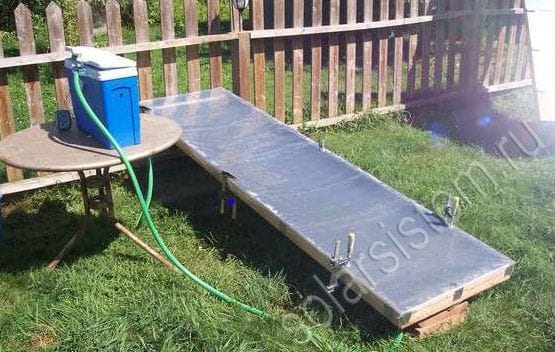

Тестируется коллектор следующим образом. Его нужно установить под углом, чтобы жидкость могла циркулировать через него естественным образом. Емкость с водой устанавливается выше по уровню к коллектору. Таким образом, холодная вода будет опускаться и заполнять коллектор, а нагреваясь, она будет вытесняться в емкость с водой. Помимо этого всасывающий шланг коллектора должен находиться на самом дне емкости, лишь в этом случае вода в емкости будет нагреваться целиком, а не только верхняя ее часть.
Делаем солнечный коллектор из полипропилена

В заключении следует отметить, что при тестировании из коллектора нужно выгнать все пузырьки воздуха, в противном случае он будет работать не на всю мощность. Как можно отметить, собирается коллектор довольно быстро и просто при наличии всех необходимых материалов и инструментов. Существенным недостатком такого коллектора является то, что клей и клеевой пистолет для склеивания полипропилена стоит довольного много, поэтому изготовление такого коллектора несколько затратное.

Какие результаты показал коллектор при тестировании, можно увидеть на графике.
Делаем солнечный коллектор из полипропилена
