Мобильная солнечная электростанция

Мобильная солнечная электростанция

Сложно переоценить преимущества мобильной солнечной электростанции. Такая вещь всегда будет вашим резервным источником питания для домашней энергосистемы, но так же ее можно будет брать с собой в те места, где электрификации нет вовсе. Данная конструкция поможет вам обеспечить освещение в полевых условиях, обеспечить энергией загородный дом, да и просто на отдыхе на природе насладиться музыкой, пользоваться ноутбуком и заряжать телефоны.

Материалы, которые использовал автор для создания этой системы:
1) уголок и профильная труба
2) ручная тележка
3) солнечная батарея
4) контроллер заряда аккумулятора
5) инвертор для преобразования постоянного напряжения 12 В в переменное 220.

Рассмотрим более подробно конструкцию данной солнечной электростанции.

В одной из предыдущих статей уже рассматривался вариант портативной солнечной электростанции, но та модель обладает одним существенным недостатком - это малая мощность.

Для увеличения мощности необходимо увеличить площадь солнечных панелей, емкость аккумуляторов и так далее, что неминуемо приведет к росту габаритов и массы самой электростанции.

Поэтому для того, чтобы электростанция оставалась мобильной, автор решил разместить ее на базе ручной тележки. Однако так же возможны варианты с прицепом автомобиля.
Мобильная солнечная электростанция

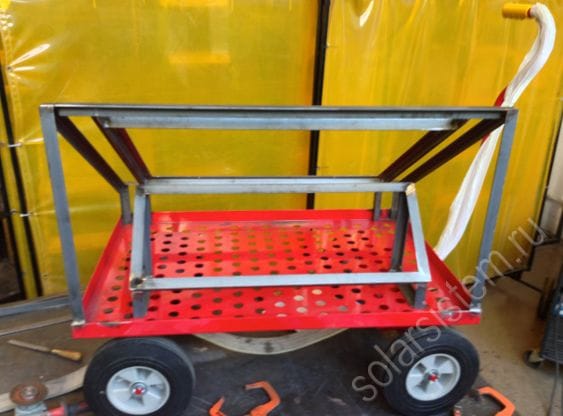

Тележку необходимо выбирать качественную, чтобы выдерживала нагрузки по бездорожью, желательно чтобы имела колеса побольше. Чем надежнее будет телега, тем в большей сохранности будут солнечные панели и вся конструкция электростанции.
Мобильная солнечная электростанция

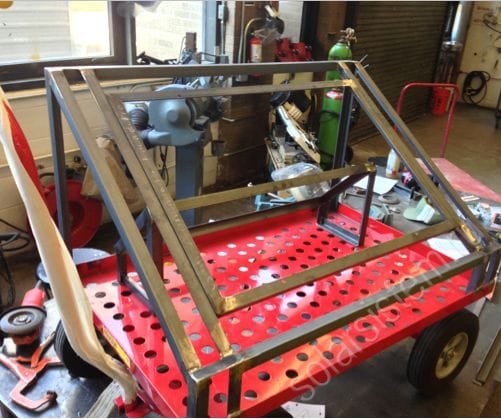

Для того чтоб закрепить все основные элементы солнечной электростанции на тележке, автор решил соорудить каркас, состоящий из профильной трубы и уголка. Соответственно планируется разместить блок электроники в углублении тележки, а над ним солнечные панели, которые в свою очередь будут закрывать электронику от дождя.
Мобильная солнечная электростанция

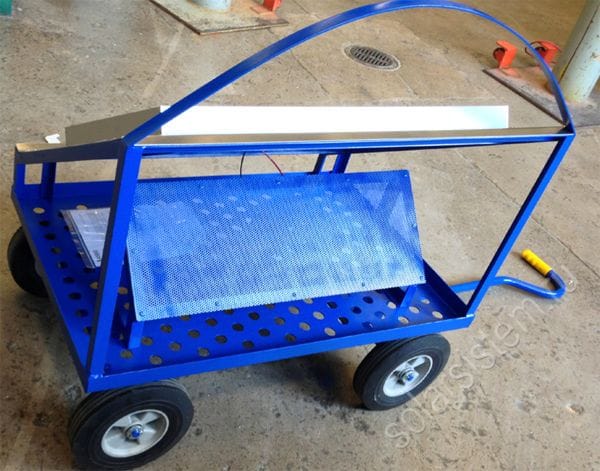

Создав необходимый каркас, автор приступил к установке основных элементов будущей электростанции. Были установлены аккумуляторы, инвертор, и солнечные панели.

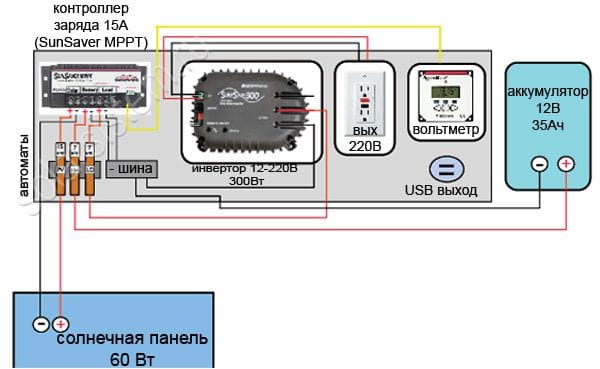

Ниже приведена схема солнечной электростанции:
Мобильная солнечная электростанция


Автор обращает внимание, что нужно четко рассчитать оборудование, его мощность и габариты, для того чтобы все необходимое уместилось в тележке и мощности хватало для питания интересующих вас вещей.Стоит учесть, что оборудование необходимо выбирать исходя из ваших потребностей.
В данном случае был выбран инвертор мощностью до 300 Вт, а аккумуляторные батареи емкость 35 А*ч. Таким образом при подключении светодиодного прожектора на 50 Вт, то он сможет проработать около 6 часов. В случае если вам нужно, чтобы оборудование работало больше, придется параллельно подключать еще несколько аккумуляторов одинаковой емкости.

Солнечная батарея была установлена мощностью в 60 Вт, поэтому для нее был выбран контроллер заряда на 5 А, а вот для солнечной панели мощностью в 80 Вт уже стоит взять контроллер минимум на 6 А. Поэтому если в будущем вы планируете увеличивать мощность своей солнечной электростанции лучше сразу купить более мощный контроллер на 15-20 А. Стоит помнить, что вырабатываемый ток солнечных батарей должен быть минимум на 10 % меньше, чем тот показатель, на который рассчитан контроллер заряда, это необходимо для безопасной работы системы.

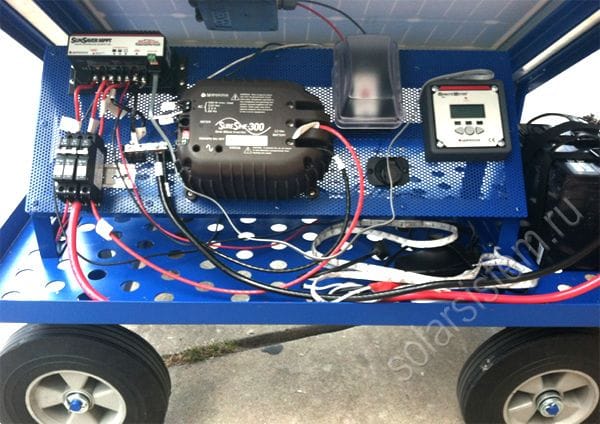

Как видно всю электронику автор разместил в металлическом каркасе прямо под солнечной панелью.
Мобильная солнечная электростанция
Мобильная солнечная электростанция

И все таки конструкция не защищена от дождя полностью, панель закрывает электронику лишь частично, поэтому хранить солнечную электростанцию необходимо в сухом помещении, а при эксплуатации укрыть клеенкой или иным способом защитить от влаги.скачать dle 11.1смотреть фильмы бесплатно
