Самые популярные способы использования солнечной энергии для нагрева воды, это создание плоских или вакуумных солнечных коллекторов. Однако существуют еще способы с довольно высоким показателем КПД, которые помогают использовать энергию солнца для нагрева воды. В этой статье будет рассмотрен один из таких способов, а именно создание солнечного концентратора для горячего водоснабжения.

Для создания системы нагрева воды при помощи солнечного рефлектора автору понадобились следующие материалы:
1) параболическая спутниковая антенна
2) зеркальная пленка
3) медная трубка
4) соль
5) черная термостойкая краска
6) муллитокристаллическое волокно

Рассмотрим основы системы и этапы создания солнечного концентратора.
Главным плюсом подобной системы является более высокая производительность: качественные рефлекторы фокусируют высокую плотность солнечных лучей в одной точке, что позволяет превращать воду в пар в считанные секунды.

Для демонстрации наглядной мощности подобных систем рекомендую ознакомиться со следующим видео материалом:

Как показано в видео небольшой солнечный концентратор может прожигать дерево, плавить свинец, то есть температура которая возникает в точке концентрации солнечных лучей довольно высока.

Однако у данной системы есть ряд недостатков, которые необходимо знать перед тем как решить строить подобную систему.

Для того, чтобы рефлектор постоянно был повернут к солнцу, необходимо установка специальных систем слежения, которые будут корректировать рефлектор относительно солнца на протяжении дня. Эти трекеры довольно дорого стоят, и потребляют не мало энергии.

Эффективность концентратора сильно зависит от чистоты отражающей поверхности, поэтому зеркала требуют содержания их в чистоте.

Если данные недостатки вас не пугают, то для постройки концентратора вам понадобиться параболическая спутниковая антенна, причем не особенно важно будь то прямо-фокусная или офсетная модель. Главное это правильная парабола, которая будет концентрировать все пойманные лучи в одну точку. В принципе вы даже сами можете изготовить подобие антенны из листов картона, но эффективность такой системы очень зависит от качества параболы.
Солнечный концентратор для нагрева воды

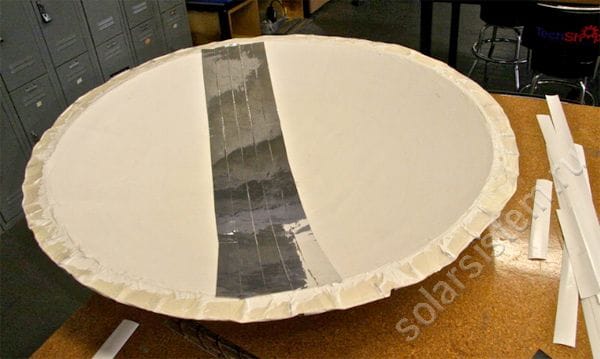

После очистки поверхности антенны, автор приступил к оклейке ее зеркальной пленкой. Лучше всего для создания зеркальной поверхности использовать металлизированную пленку с клейким слоем. Обклеивать поверхность такой пленкой довольно просто по принципу самоклеющихся обоев, но так же можно использовать и кусочки зеркал для создания отражающей поверхности на антенне.
Солнечный концентратор для нагрева воды


Так как сама спутниковая антенна имеет искривленную форму, то пытаться приклеивать цельный кусок пленки не совсем разумно. Поэтому перед оклейкой автор нарезал пленку на тонкие полосы. Благодаря такому подходу удалось достаточно ровно и качестве оклеить всю поверхность антенны.
Солнечный концентратор для нагрева воды


После того как антенна приобретет зеркальную поверхность необходимо определись точку фокусировки, ею будет место концентрации отраженных солнечных лучей с поверхности антенны. Обычно точка фокусировки у солнечной антенны находится как раз в районе конвертера, но если вы строили параболу самостоятельно то легче всего определить точку фокусировки при помощи экспериментального метода. Необходимо взять кусок фанеры потолще и постепенно отводить его от концентратора, пока солнечное пятно на ней не уменьшиться, как только оно будет минимальным это и будет точкой фокусировки солнечных лучей. Главное помните что в данном месте сконцентрирована высокая температура, поэтому необходимо быть осторожным и надеть средства защиты: кожаные перчатки, сварочную маску или солнечные очки.

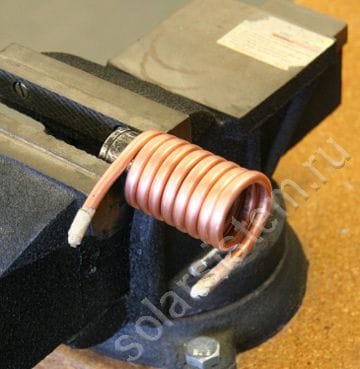

Далее нужно сделать теплообменник, который будет сообщать температуру воде. Для этого автор использовал медную трубку. Он затрамбовал в нее соль, и стал наматывать вокруг трубы побольше. Соль внутри медной трубки нужна для того, чтобы во время намотки труба не сплющилась.
Солнечный концентратор для нагрева воды

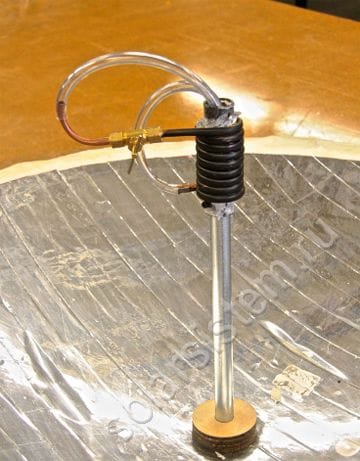

Автор отмечает что, для того чтобы использовать максимум энергии от солнца теплообменник не помешает окрасить в черный цвет. Так как теплообменник будет испытывать высокие температуры, то для окраски нужно использовать термостойкую краску.
Солнечный концентратор для нагрева воды

Так же для увеличения КПД необходимо теплоизолировать теплоприемник для того, чтобы он не остывал от ветра.
Солнечный концентратор для нагрева воды

Ниже показана схема утепленного теплоприемника:
Солнечный концентратор для нагрева воды


Используйте огнеупорные материалы для изоляции теплоприемника, так как в этом месте будет сконцентрирована высокая температура. Автор данного концентратора использовал для этих целей муллитокристаллическое волокно, которое используют в газовых горнах и муфельных печах. Стекло так же должно быть закаленным, чтобы не деформироваться от температуры.

Теплоприемник был сделан по принципу радиаторов водяного охлаждения для компьютеров. Он изготавливается соответственно размерам пятна точки фокусировки концентратора.
Солнечный концентратор для нагрева воды

Ниже приведена схема подключения солнечного концентратора:
Солнечный концентратор для нагрева воды


Так же автор напоминает, что трубки и бак в целях повышения эффективности необходимо так же изолировать.скачать dle 11.1смотреть фильмы бесплатно
