Портативное зарядное устройство на солнечных батареях

Портативное зарядное устройство на солнечных батареях

В предыдущей статье уже рассказывалось о том, как сделать USB зарядное устройство на солнечной батарее. Однако в той конструкции есть один существенный недостаток: зарядка может производится только в светлое время суток. Что если вам необходимо позвонить, а мобильный телефон разрядился и уже стемнело? Для выхода из подобной ситуации автор решил усовершенствовать зарядное устройство.

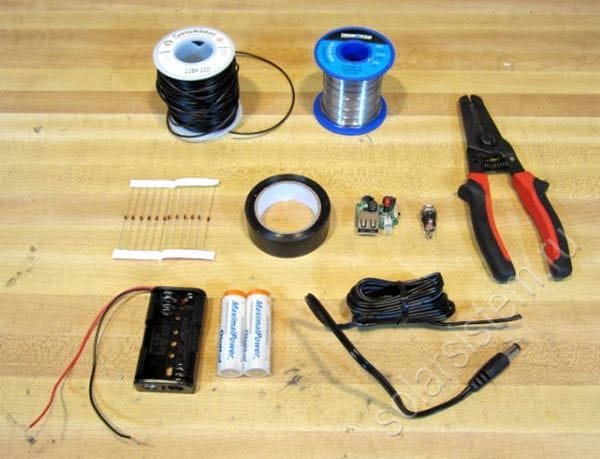

Материалы необходимые для создания этой модели зарядного устройства на солнечной энергии:
1) солнечная панель c напряжением 4-5В
2) держатель для пальчиковых аккумуляторов в количестве 2 шт.
3) диод Шотки
4) гнездо под разъем от блока питания
5) провод с разъемом от блока питания
6) металлическая коробка от леденцов в качестве корпуса устройства
7) термоклей
8) повышающий преобразователь напряжения до 5 В
9) изолента
10) паяльник

Рассмотрим более подробно основные моменты конструкции зарядного устройства на солнечных батареях.
Портативное зарядное устройство на солнечных батареях

Перед началом работ необходимо качественно выбрать материалы для зарядного устройства. Аккумуляторы нужно подбирать руководствуясь следующим фактором: заряжающий ток должен быть около 10% от емкости самого аккумулятора. Таким образом, если брать аккумулятор 3000 мАч, то ток вырабатываемый солнечной панелью, которая будет питать этот аккумулятор, не должен превышать 300 мА. В то же время автор не советует использовать менее мощные солнечные элементы или аккумуляторы, так как при малом токе питания для зарядки вашего телефона потребуется довольно длительное время.

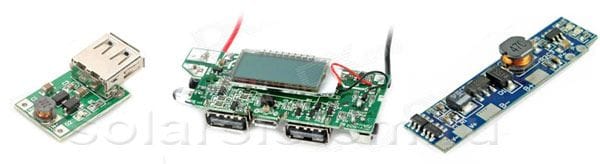

Так же для сборки этого устройства вам будет необходим повышающий USB преобразователь напряжения. Как ясно из его названия он нужен для повышения напряжения от 0.5 В до 5 В , которые необходимы для питания мобильного телефона. Подобные преобразователи довольно дешевы, особенно если их заказывать как автор через интернет магазины.
Портативное зарядное устройство на солнечных батареях

Сам принцип действия подобного зарядного устройства достаточно прост. Днем солнечная панель заряжает аккумуляторы, а при подключении мобильного устройства происходит его зарядка от аккумуляторов и солнечного элемента. В темное время суток, когда солнечная батарея не вырабатывает энергию, зарядка телефона происходит полностью за счет аккумуляторов.

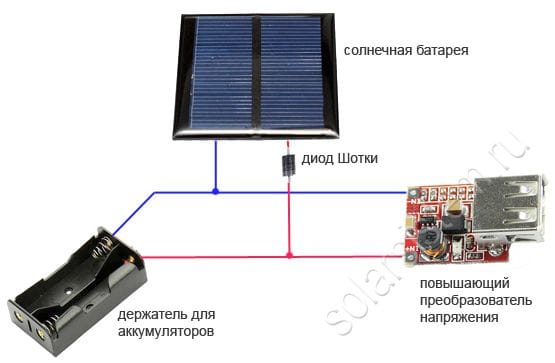

Для лучшего понимания работы ниже приведена схема конструкции данного USB зарядного устройства для телефона на солнечных батареях:
Портативное зарядное устройство на солнечных батареях

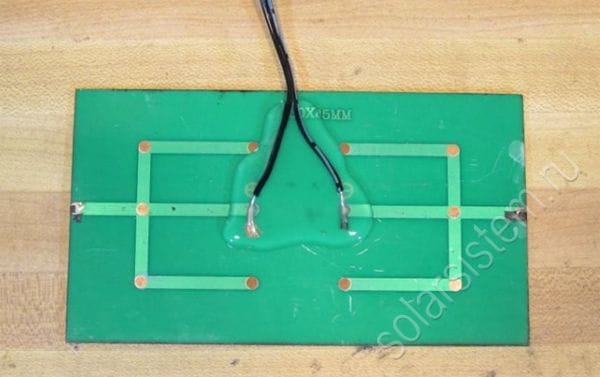

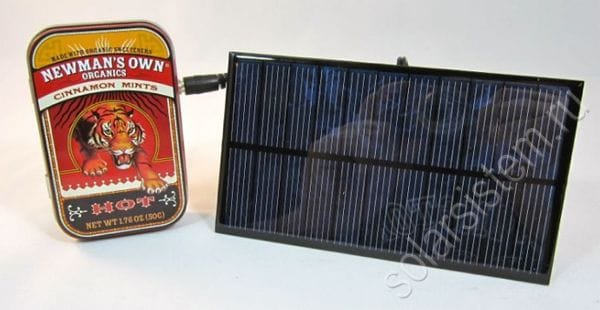

Первым делом автор решил подготовить солнечную батарею для использования ее в данном устройстве. Для этого он припаял провода к солнечной панели. Причем, так как сама солнечная панель больше по размерам, чем корпус под электронную часть зарядного устройства и аккумуляторы, то автор решил сделать данную солнечную панель съемной. Был использован провод от блока питания с соответствующим разъемом для того, чтобы солнечную панель можно было легко отсоединить при перевозке, а для того, чтобы провод в процессе эксплуатации не повредился и не оторвался, его решено было залить термоклеем.
Портативное зарядное устройство на солнечных батареях

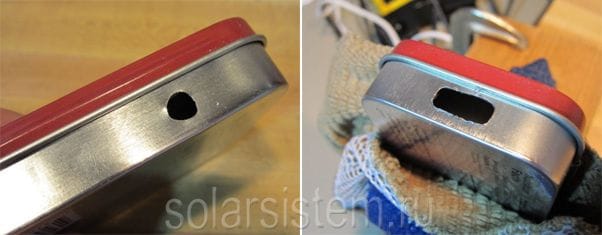

Далее автор приступил к работам по корпусу изделия. Для разъема солнечной батареи и USB выхода было сделано два технологичных отверстия на банке из под леденцов, которая послужит корпусом начинки зарядного устройства.
Портативное зарядное устройство на солнечных батареях

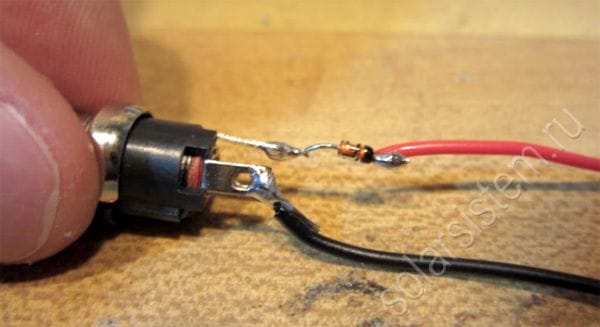

Затем был припаян блокирующий диод, который нужен для того, чтобы аккумуляторы не разряжались через солнечную батарею и сохраняли накопленную энергию.
Портативное зарядное устройство на солнечных батареях

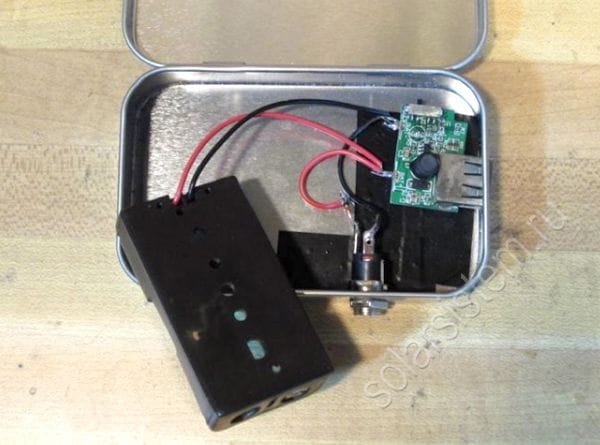

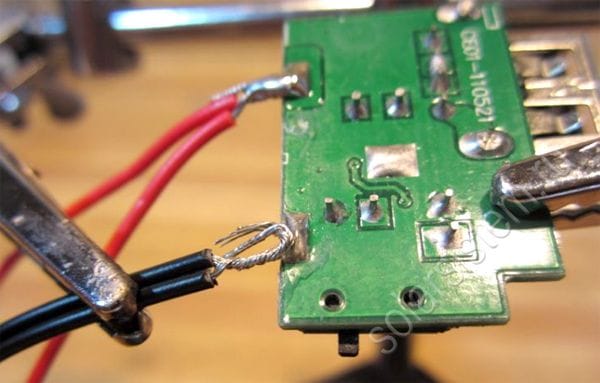

Далее согласно схеме устройства были присоединены провода к преобразователю и держателю для аккумуляторов.
Портативное зарядное устройство на солнечных батареях

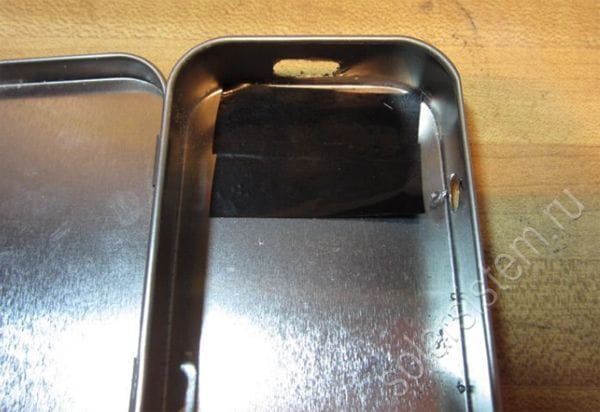

Так как используемый корпус для устройства сделан из металла, который хорошо проводит электричество, то автором был установлен диэлектрик в месте установки преобразователя. В данном случае диэлектриком послужила обычная изолента.
Портативное зарядное устройство на солнечных батареях

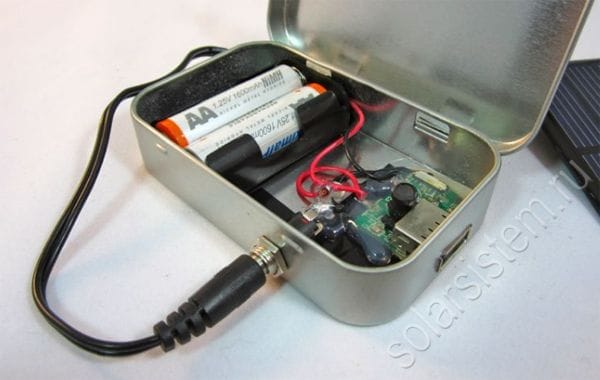

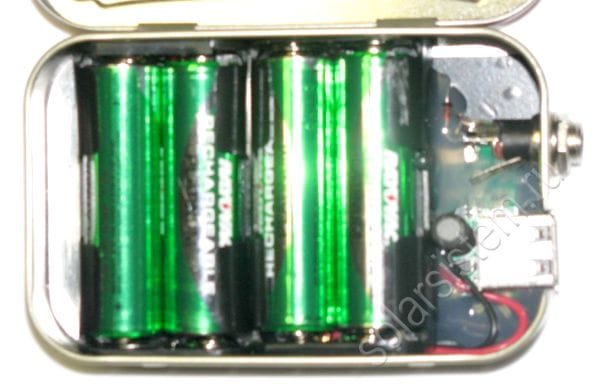

Далее вся конструкция вместе с аккумуляторами помещается внутрь корпуса устройства.
Портативное зарядное устройство на солнечных батареях
Портативное зарядное устройство на солнечных батареях

В случае если корпус имеет достаточные размеры, то можно улучшить мощность зарядного устройства установив в него еще один держатель под аккумуляторы. причем соединять аккумуляторы необходимо параллельно. В результате подобной модернизации автор получил емкость аккумуляторов 6000 мАч и напряжением 2.4В. Так же автор планирует увеличить мощность солнечной батареи для более быстрой и полной зарядки аккумуляторов.
Портативное зарядное устройство на солнечных батареях

Портативное зарядное устройство на солнечных батареях
Портативное зарядное устройство на солнечных батареях

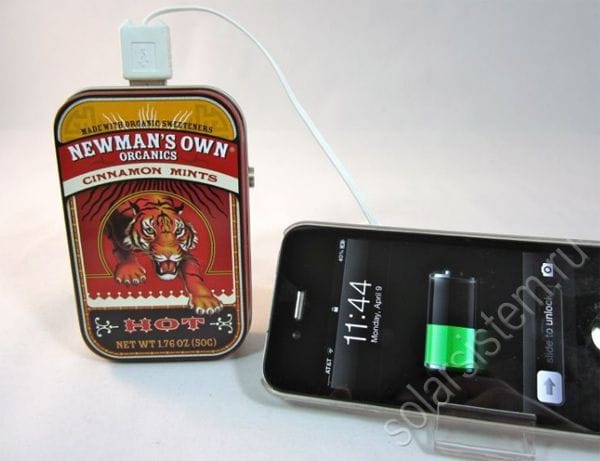

Но даже если случиться так, что аккумуляторы разрядятся в неподходящий момент. например ночью, когда зарядка их от солнечной батареи будет невозможна, вы все равно сможете зарядить телефон используя данное устройство. Для этого достаточно достать разрядившиеся аккумуляторы и заменить их обычными пальчиковыми батарейками и уже с их помощью зарядить свой гаджет.скачать dle 11.1смотреть фильмы бесплатно
