Радио на солнечной батарее

Радио на солнечной батарее

В этой статье будет рассказано о том, что нужно сделать, чтобы радиоприемник мог работать от солнечной энергии.
Выезжая на природу автор часто берет с собой радиоприемник, чтобы слушать музыку и не садить аккумулятор автомобиля и телефона. Однако случались ситуации, когда вылазки на природу затягивались, а батарейки в радиоприемнике не хватало на все время. После такой ситуации автору и пришла в голову идея с солнечной батареей.

Материалы использованные для создания радиоприемника на солнечной энергии:
1) солнечная панель с характеристиками 4-5 В и 80 мА
2) FM радиоприемник с питанием от батареек
3) диод Шоттки ВАТ43
4) NiMh аккумуляторы емкостью не менее 800 мА\ч
5) паяльник и соответствующие расходные элементы к нему

Рассмотрим более подробно конструкцию и этапы модернизации радиоприемника для его работы от солнечной энергии.
Для начала автор разобрал один из садовых светильников, чтобы достать из него солнечную панель, которая как раз подходит для питания аккумуляторных батареек. Хотя, ее так же можно было собрать из солнечных элементов заказанных на eBay.
Радио на солнечной батарее

Автор хочет заметить, если вы используете батарею из садового светильника, то нужно обратить внимание на количество полос на элементе. Дело в том, что существует несколько моделей светильников, в некоторых дешевых используются слабые солнечные батареи с 4 полосами, а они в два раза слабее чем та, что у автора. Поэтому для нормальной работы радиоприемника потребуется две таких батареи соединенных параллельно.

Радио на солнечной батарее

Солнечная батарея приклеена к корпусу светильника, поэтому автору пришлось хорошо постараться, чтобы вытащить солнечный элемент и не повредить его при этом.

Если ваш радиоприемник имеет гнездо для подключения блока питания, то можно упростить систему подключения. Для этого достаточно припаять соответствующий штекер к солнечной батарее. Однако при таком подходе не будет осуществляться зарядка аккумулятора, так как в гнезде предусмотрена защита, которая отключает питание от батарей при подключении блока питания.
Радио на солнечной батарее

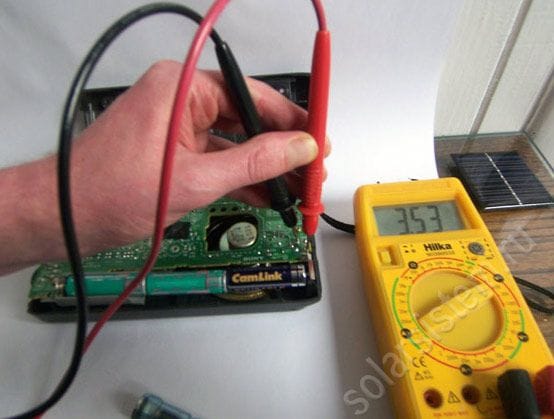

Так как автор хотел, чтобы солнечная батарея заряжала аккумуляторы, он открыл корпус радиоприемника и припаял два провода . Минусовой провод можно припаять в любом месте к общей массе, а плюсовой провод должен быть припаян непосредственно к клемме. Для того чтобы соблюдать полярность автор просто использовал провода разных цветов.
Радио на солнечной батарее

Радио на солнечной батарее

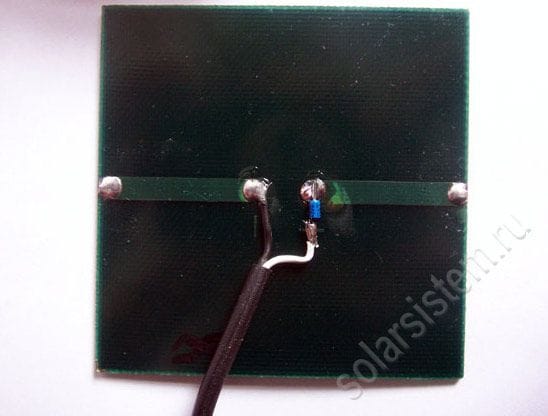

После модернизации радиоприемника автор приступил к подключению солнечной батареи. Для начала был припаян диод Шоттки к плюсовому выходу на солнечной панели. Этот диод предотвращает обратный ток от аккумуляторов при низкой освещенности солнечной батареи, тем самым сохраняя энергию в аккумуляторах. В случае, если у вас нет диода Шоттки, вы можете так использовать его аналог КД521А. Однако лучше применять именно Шоттки, так как он имеет минимальные энергозатраты.
Радио на солнечной батарее

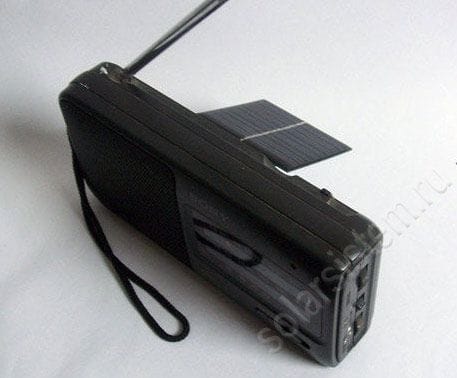

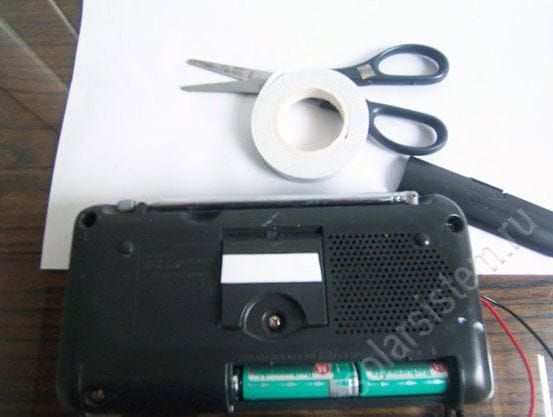

После того как солнечная панель была присоединена к системе радиоприемника, автор закрепил ее на задней стенке, которая отлично подошла для эти целей. После такой модернизации слушать приемник можно практически круглосуточно, так как за дневное время батареи успевают полностью зарядиться от солнечного элемента.
Радио на солнечной батарее

Радио на солнечной батарее
