Лазерный гравер на Arduino своими руками

Лазерный гравер на Arduino своими руками

На сборку такого гравера у автора ушло 4 месяца, его мощность составляет 2 Ватта. Это не слишком много, но вполне позволяет делать гравировку на дереве и пластике. Также устройство может резать пробковое дерево. В статье имеется весь необходимый материал для создания гравера, включая STL файлы для распечатки узлов конструкции, а также электронные схемы для подключения двигателей, лазеров и так далее.

Видео работы гравировщика:


Материалы и инструменты:

- доступ к 3D-принетру;
- стержни из нержавеющей стали 5/16";
- бронзовые втулки (для подшипников скольжения);
- диод М140 на 2 Вт;
- радиатор и кулеры для создания охлаждения диода;
- шаговые двигатели, шкивы, зубчатые ремни;
- суперклей;
- деревянный брус;
- фанера;
- болты с гайками;
- акрил (для создания вставок);
- линза G-2 и драйвер;
- термопаста;
- защитные очки;
- контроллер Arduino UNO;
- дрель, режущий инструмент, саморезы и т.д.

Процесс изготовления гравера:

Шаг первый. Создаем ось Y

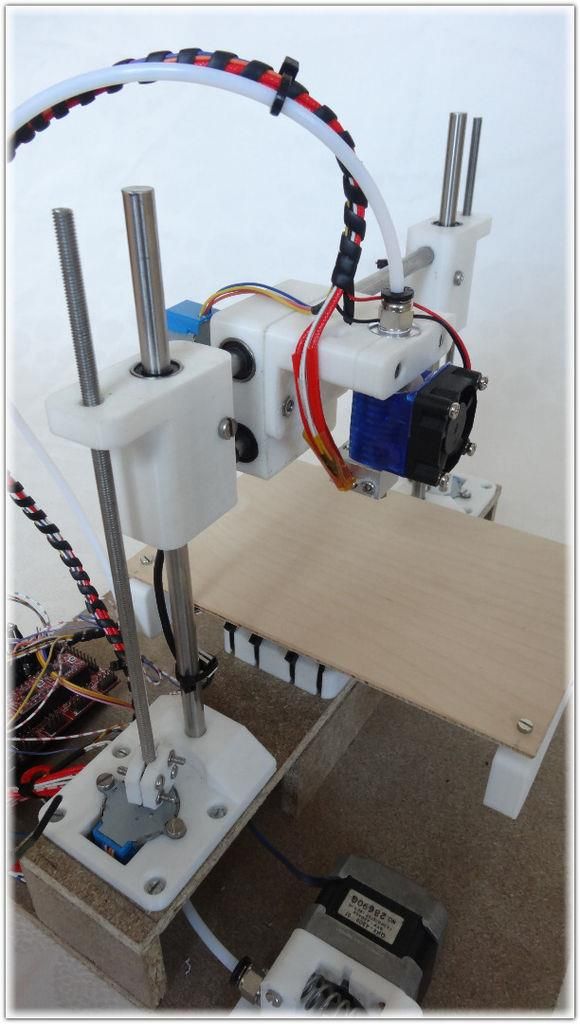

Сперва в Autodesk Inventor нужно разработать каркас принтера. Затем можно приступать к распечатке элементов оси Y и к ее сборке. Первая деталь, которая печатается на 3D-принтере, нужна для того, чтобы установить шаговый мотор на ось Y, подключить стальные валы и обеспечить скольжение вдоль одного из валов оси Х.

Лазерный гравер на Arduino своими руками


После того как деталь будет распечатана, в нее нужно установить две бронзовые втулки, они используются в качестве опор скольжения. Чтобы снизить трение втулки нужно смазать. Это отличное решение для подобных проектов, поскольку обходится дешево.

Что касается направляющих, то они сделаны из стрежней нержавеющей стали диаметром 5/16". Нержавейка имеет небольшой коэффициент трения с бронзой, поэтому отлично подходит для подшипников скольжения.

Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками


На ось Y также устанавливается лазер, он имеет металлический корпус и достаточно сильно греется. Чтобы снизить риск перегрева нужно установить алюминиевый радиатор и кулеры для охлаждения. Автор использовал старые элементы от контроллера робота.

Помимо всего прочего в блоке для лазера 1"Х1" нужно сделать отверстие 31/64" и добавить болт к боковой грани. Блок соединяется с другой деталью, которая тоже напечатана на 3D-принтере, она будет перемещаться по оси Y. Для передачи движения используется зубчатый ремень.

После сборки модуля лазера он устанавливается на оси Y. Также на этом этапе устанавливаются шаговые двигатели, шкивы и зубчатые ремни.

Шаг второй. Создаем ось X

Для создания основания гравера использовалось дерево. Самое главное при этом, чтобы две оси X находились четко параллельно, иначе устройство будет клинить. Для перемещения вдоль координаты X используется отдельный мотор, а также приводной ремень в центре по оси Y. Благодаря такой конструкции система получилась простая и отлично работает.

Для крепления поперечной балки, которая соединяет ремень с осью Y, можно использовать суперклей. Но лучше всего для этих целей распечатать на 3D-принтере специальные кронштейны.

Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками


Шаг третий. Подключаем и проверяем электронику

В самоделке используется диод типа диод M140, можно купить и более мощный, но цена будет выше. Для фокусировки луча понадобится линза и источник регулируемого питания. Линза устанавливается на лазер с помощью термопасты. Работать с лазерами нужно исключительно в защитных очках.

Чтобы проверить, как работает электроника, автор включил ее вне станка. Для охлаждения электроники используется компьютерный кулер. Работает система на контроллере Arduino Uno, который связан с grbl. Чтобы сигнал можно было передавать в режиме онлайн, используется Universal Gcode Sender. Чтобы преобразовать векторные изображения в G-код, можно использовать Inkscape с установленным плагином gcodetools. Для управления лазером используется контакт, который контролирует работу шпинделя. Это один из самых простых примеров с применением gcodetools.

Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками


Шаг четвертый. Корпус гравировщика

Боковые грани делаются из фанеры. Поскольку шаговый двигатель при работе немного выходит за пределы корпуса, в задней грани нужно сделать прямоугольное отверстие. Помимо этого нужно не забыть сделать отверстия для охлаждения, подключения питания, а также USB порта. Края верхней и передней части корпуса также изготавливаются из фанеры, в центральную часть устанавливаются стенки из акрила. Над всеми элементами, которые установлены в нижней части бокса, крепится дополнительная платформа из дерева. Она является базой для материала, с которым работает лазер.

Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками

Для изготовления стенок используется акрил оранжевого цвета, так как он отлично поглощает лучи лазера. Важно помнить, что даже отраженный луч лазера может серьезно повредить глаз. Вот, собственно, и все, лазер готов. Можно приступать к испытаниям.

Конечно, сложные изображения получаются не очень качественные, но вот простые гравировщик выжигает без труда. Также с помощью него можно без проблем резать пробковое дерево.
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
Лазерный гравер на Arduino своими руками
