Самодельный ветряк из автомобильного генератора

Самодельный ветряк из автомобильного генератора

Автора уже давно интересовала идея использования альтернативной энергии. Поискав информацию о различных устройствах на эту тему, автор нашел для себя модель ветряка, которая легка в исполнении и не сильно затратная по деньгам.

Материалы использованные автором для создания ветряка:
1)провода 3\8-16
2)электронный контроллер зарядки
3) генератор GM 7127 от компании AutoZone
4) набор для усовершенствования статора - MTM cientific,
5) углеволоконные лопасти и ступица - Picou Builders Supply, Co Inc.,
6) трубы водопроводные
7) лентопротяжный мотор DC Ametek мощностью 38 В

Рассмотрим этапы создания ветрогенератора.
Для начала автор приобрел все необходимые комплектующие. В строительном магазине были куплены трубы и несколько метров проводов. Через интернет магазины были заказаны высоковольтные катушки статора и трансмиссия. Для индикации зарядки аккумулятора был приобретен электронный контроллер.
Самодельный ветряк из автомобильного генератора

После этого автор приступил к сборке основной конструкции ветрогенератора.
Генератор был установлен на стойку, и на верхушку стойки турбины был установлен небольшой диод, который был присоединен проводами к катушке генератора. Так как это не генератор с постоянным магнитом, то лампочка позволяет катушке самовозбуждаться и покажет момент, когда генератор не выдает заряд, а следовательно может быть отключен от аккумулятора.

Затем были изготовлены лопасти из углеволокна. После чего автор приступил к покрасочным работам. сам генератор автор покрасил в красный цвет, а ступицу и крепежи лопастей в белый.
Самодельный ветряк из автомобильного генератора
Самодельный ветряк из автомобильного генератора

После сборки и покраски автору осталось лишь ждать безветренного дня для установки конструкции ветрогенератора.
Перед началом монтажа автор решил снять лопасти, для облегчения процесса установки генератора на верхушку вышки.
Самодельный ветряк из автомобильного генератора

Проведя еще раз расчеты длины флагштока, автор обнаружил погрешность из-за которой не получиться установить механизм идеально. Поэтому согласно новых расчетов автор отрезал 16" трубы, но она оказалась немного толще чем необходимо. Поэтому вооружившись напильников автор начал устранять все огрехи расчетов вручную.
Самодельный ветряк из автомобильного генератора

Самодельный ветряк из автомобильного генератора
Самодельный ветряк из автомобильного генератора
Самодельный ветряк из автомобильного генератора

Для удобства поднятия ветротурбины и ее установки автором был собран трехног-подъемник и при помощи помощника и самодельного подъемника вся конструкция была поднята на платформу стойки, где она была укреплена и сбалансирована.
Самодельный ветряк из автомобильного генератора

Как видно на фотографии от генератора отходят три кабеля, которые автор будет подсоединять к системе накопления энергии от ветроустановки.
Самодельный ветряк из автомобильного генератора

Самодельный ветряк из автомобильного генератора

Первые тесты показали надежность конструкции. При сильном ветре около 35 миль\час генератор начинал шуметь, но крепления выдерживали. Однако в ходе испытаний был выявлен главный недостаток данного генератора, который упустил автор. дело в том, что автомобильный генератор не начинает вырабатывать ток пока ветер не достигнет 12 миль\час

Прошлой ночью дул достаточно сильный ветер, но турбина “была на высоте”. Временами порыв ветра достигал 35 - 40 миль/час. При таком ветре турбина создавала шум, но главное, что она выдержала такое испытание. Из-за заводского ограничения автомобильный генератор не начинает вырабатывать ток, пока сила ветра не достигнет 12 миль/час, а при нулевых оборотах он не вырабатывает энергию и не показывает напряжение. При ветре меньше 12 миль\час и низких оборотах генератора, он до момента начала выработки тока сам потребляет энергию аккумулятора, что практически испортило его. Поэтому для того чтобы исправить систему, и сберечь аккумуляторы автор решил модернизировать генератор таким образом, чтобы сделать из него генератор переменного тока с постоянным магнитом.
Самодельный ветряк из автомобильного генератора

Обмотка статора была перемотана. Первоначально на статоре было 4 витка провода №14, они были заменены на 10 витков провода №18. Уложить последние 4 провода в последнем слое оказалось сложной задачей, автор даже попробовал при помощи пресса сделать углубления в статоре, однако это не принесло результатов.

Поэтому автор просто выточил карман глубиной в палец для нового магнита.

По итогу вся затея с перемоткой статора провалилась, так как некоторые кольца обмотки соприкасались с металлическим сердечником и создавали короткое замыкание. Поэтому автор отбросил эту затею и приобрел лентопротяжный мотор DC Ametek мощностью 38 В. Автор пометил капы и развел их для большего удобства. Купленный ротор со скошенными пазами давал довольно неплохой пусковой момент, при испытаниях на ручной тяге вольтметр показывал чуть более 9 В.
Самодельный ветряк из автомобильного генератора

Для того, чтобы присоединить генератор на то же крепление, которое использовалось для старого автомобильного генератора переменного тока, автор выточил фланец.
Самодельный ветряк из автомобильного генератора

Новый статор относительно меньше своего предшественника в размерах, но зато начинает работать уже при самом слабом ветре. Для того, чтобы преодолеть сопротивление аккумулятора и начать зарядку достаточно силы ветра в 7-8 миль\час. При этом установленный диод не дает генератору перейти в режим мотора.

А вот фотография аккумуляторного блока системы.
Самодельный ветряк из автомобильного генератора

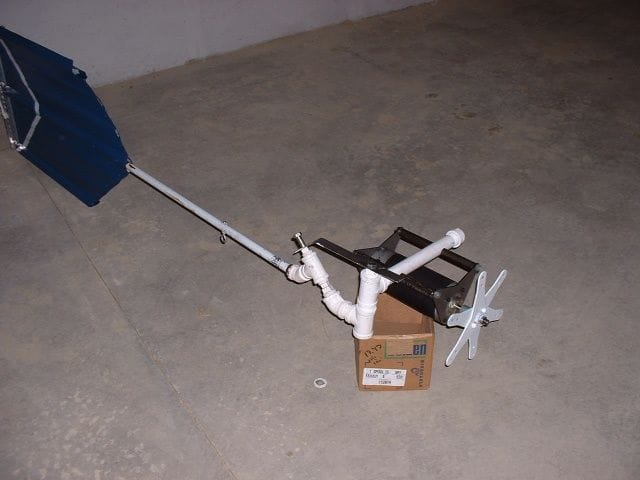

Для того, чтобы ветряк мог поворачиваться относительно ветра автор сделал поворотный механизм. Генератор монтируется справа, а хвост крепиться на изогнутую часть трубы сзади.
Самодельный ветряк из автомобильного генератора

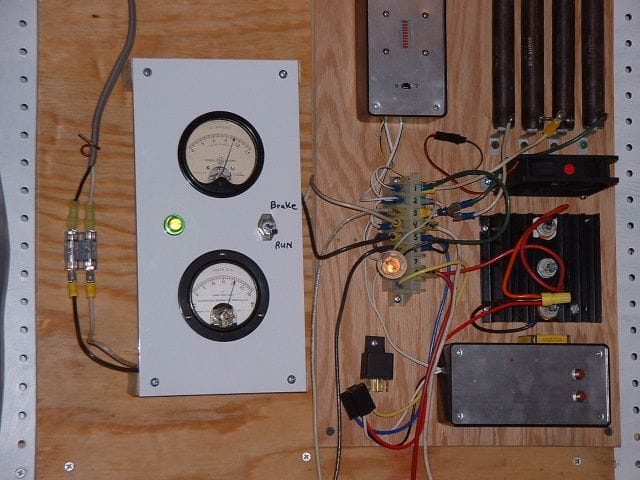

Для наглядности результатов тестирования новой конструкции автор установил амперметр и вольтметр на доске приборов. Благодаря этому ему стало легче контролировать показания, а следовательно рассчитать получаемую мощность ветрогенератора.
Самодельный ветряк из автомобильного генератора
Самодельный ветряк из автомобильного генератора

Лентопротяжный двигатель был соединен с механизмом вращения. Перед этим в самом двигателе были заменены подшипники, а так же автор решил его покрыть краской для защиты от коррозии.
Самодельный ветряк из автомобильного генератора
Самодельный ветряк из автомобильного генератора

Самодельный ветряк из автомобильного генератора

По итогу при скорости ветра около 13 миль\час генератор способен выдавать более 200 Вт.скачать dle 11.1смотреть фильмы бесплатно
