Солнечный воздушный коллектор

Солнечный воздушный коллектор

Автор данного воздушного коллектора основной целью ставил экономию на отоплении дома в весенне-осенний период. Посчитав, что если зацикливаться на сочетании коллектора с экстерьером дома и делать его небольших размеров, как в предыдущей статье, то особого толка от него не будет, хватит лишь на обогрев комнаты. Поэтому он решил по возможности изготовить максимально большой солнечный воздушный коллектор.

Материалы, которые использовал автор для постройки большого воздушного солнечного коллектора:

1) доски толщиной 30-40 мм
2) влагостойкая фанера 10 мм
3) OSB плита
4) водосточные трубы прямоугольного сечения из алюминия
5) минеральная вата
6) пенопласт
7) деревянные бруски
8) прозрачный шифер
9) черная матовая жаростойкая краска

Рассмотрим основные моменты постройки данной модели солнечного воздушного коллектора, а так же схему его работы.

Так же как и прошлом случае коллектор было решено сделать максимальной длинны равной длине дома, но еще и более высоким. Так как размеры будущего коллектора исходя из соображений автора получались внушительными, то и материалы для его изготовления подбирались подходящие. В качестве основного каркаса была использована доска толщиной 30-40 мм. Заднюю стенку короба, в котором будет размещен абсорбер, было решено сделать из влагостойкой фанеры толщиной 10 мм.

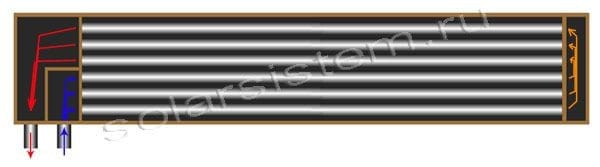

Ниже расположена схема солнечного воздушного коллектора, где показан его основной принцип работы и общий вид:
Солнечный воздушный коллектор


Так как алюминий один из металлов, который отлично проводит тепло и в то же время является не сильно дорогим, то в качестве абсорбера данного солнечного коллектора, автор решил использовать водосточные трубы прямоугольного сечения из алюминия. Хотя, так же допускается использования обычных труб из жести круглого сечения, просто от этого напрямую будет зависеть эффективность воздушного коллектора.
Солнечный воздушный коллектор

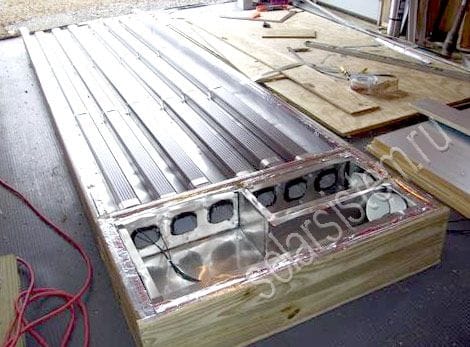

Так как для автора эффективность была на первом месте, то он решил дополнительно утеплить заднюю стенку короба при помощи минеральной ваты. Боковые стенки короба, в котором будут размещены трубы, автор решил так же утеплить но уже при помощи пенополистирола. Кроме того, заботясь об максимальном увеличении эффективности работы солнечного коллектора, автор положил на минеральную вату алюминиевый лист, который так же будет нагреваться под лучами солнца и передавать тепловую энергию трубам. Далее к этому листы были прикреплены прямоугольные трубы.
Солнечный воздушный коллектор


Так как вход и выход солнечного коллектора находится с одной стороны, то автор решил разделить эту часть коллектора при помощи перегородки. которую он сделал из дерева, а затем так же как заднюю стенку обшил алюминием.

Благодаря данной перегородке в коллектора создается два воздушных потока по 3 трубы в каждом.

Коллектор довольно больших размеров и по большей части сделан из дерева и металла, из-за чего он получился достаточно тяжелый. Поэтому автор рекомендует делать его уже на месте установки, используя треноги, иначе придется просить помощи у друзей, чтобы вытащить и установить коллектор, так как одному такую конструкцию поднять слишком тяжело.

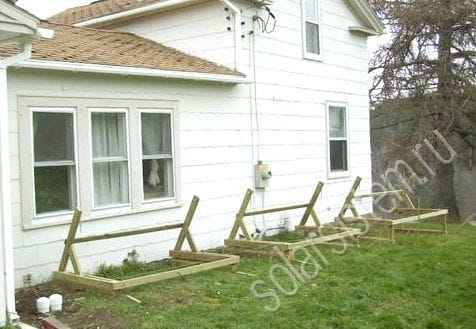

Так как цокольный этаж дома расположен низко, а воздушный коллектор получился довольно высоким, автор решил установить его на некотором расстоянии от дома и сделать его под наклоном. Наклон не только поставит абсорбер под прямые лучи солнца, но и позволит не перекрывать окна от солнечного света. Для закрепления солнечного коллектора на улице и удержания его под наклоном, автор использовал конструкцию из трех частей. Держатели были сделаны из толстых деревянных балок и были выровнены на одну высоту, как это видно из следующей фотографии:
Солнечный воздушный коллектор

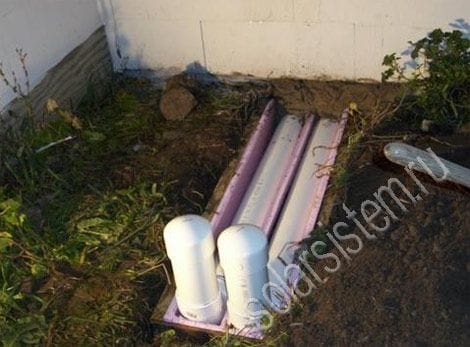

Чтобы осуществить подвод воздуховодов в дом, автор выкопал небольшую траншею от дома к стороне входа и выхода воздуха от солнечного коллектора. В данную траншею были уложены трубы, по которым будет осуществляться движение воздушных масс от дома к коллектора и обратно. Затем он утеплил данные трубы при помощи пенопласта.
Солнечный воздушный коллектор

Поскольку цоколь дома низкий, а воздушный коллектор получился высокий, то его придется устанавливать на расстоянии под углом, чтобы не перекрывать окна. Для подвода воздуховодов была выкопана траншея и в нее уложены воздуховоды, предварительно все, хорошенько утеплив пенопластом.

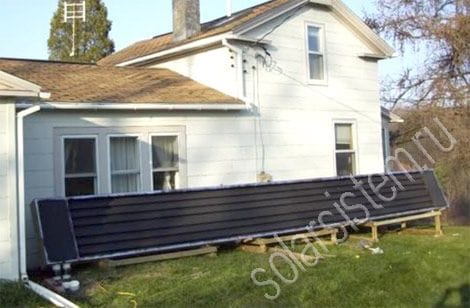

После завершения сборки и подключения солнечного коллектора, автор окрасил его в черный цвет при помощи жаростойкой матовой краски.
Солнечный воздушный коллектор

Для того, чтобы защитить трубы от ветра, пыли, грязи и прочих внешних условий, которые могут повлиять на эффективность коллектора, автор закрыл короб с трубами при помощи прозрачных кусков шифера.

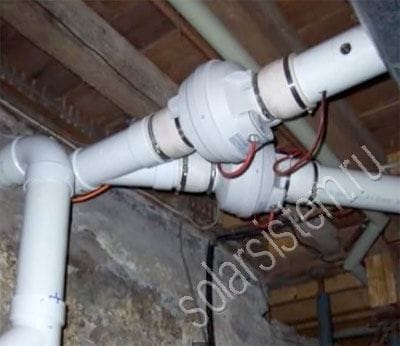

Чтобы обеспечить движение воздушных масс внутри солнечного коллектора, автор установил канальный вентилятор на входе в одну из труб системы солнечного коллектора.

Солнечный воздушный коллектор

Основные замеры работы автор проводил в декабре. Температура на улице в солнечную погоду составляла около минус 10 град, а температура всасываемого воздуха в систему солнечного коллектора составляла порядка плюс 14 град.

В итоге температура воздуха после прогрева в данной модели солнечного коллектора составляла 65 град на выходе в 12 часов дня. Однако поскольку зимой дни довольно короткие, то работать данный коллектор мог только с 9 утра до 3 часов дня, поэтому он может быть использован только как поддержка для основного отопления.

Солнечный воздушный коллектор

Касательно эксплуатации коллектора в летний период, автор отмечает, что если нужды в подогреве воздуха нет, то солнечный коллектор можно затенить, тем самым уменьшив воздействие температур на коллектор.скачать dle 11.1смотреть фильмы бесплатно
