Токарный станок по дереву из 3х фазного двигателя

Токарный станок по дереву из 3х фазного двигателя

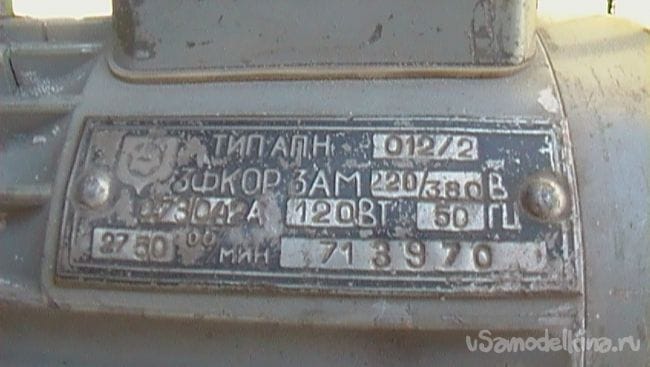

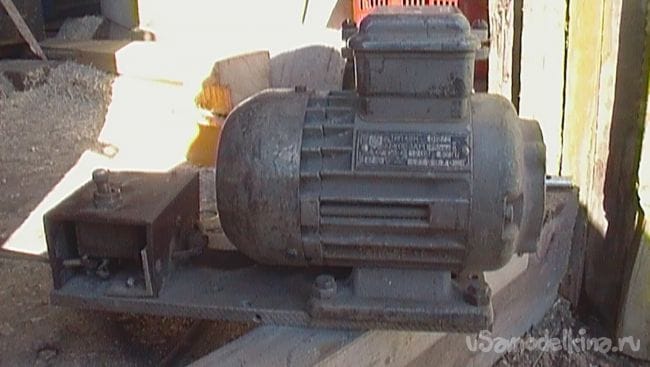

По необходимости, решил реконструировать свой токарный станок по дереву. Кратко расскажу устройство своего станка. Передняя бабка выполнена в виде 3х фазного электродвигателя, мощностью 120 вт., обмотки которого соединённого звездой через конденсаторы, общей ёмкостью в 1 мф.
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Включатель рассчитан на 220В, 6А.
Токарный станок по дереву из 3х фазного двигателя

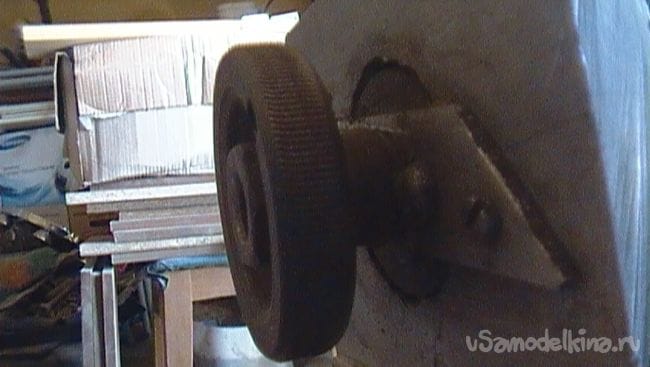

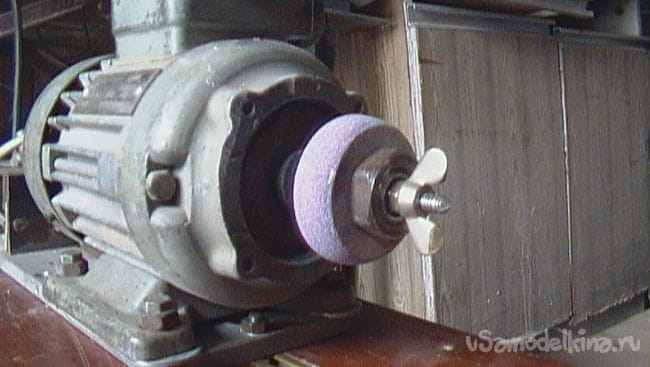

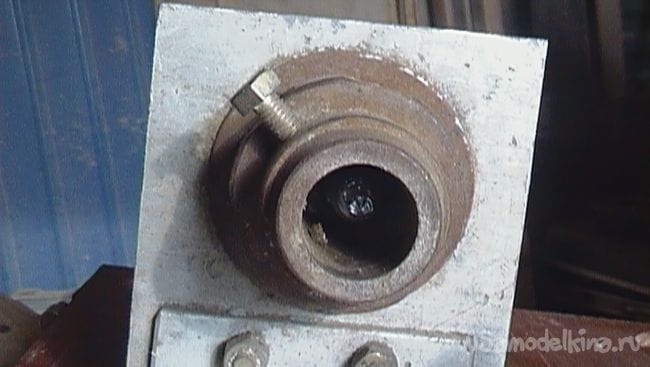

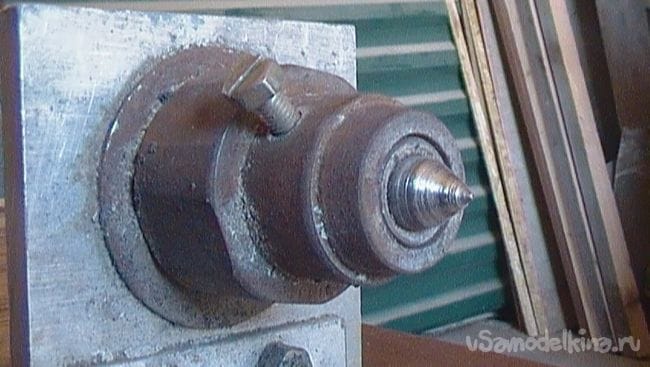

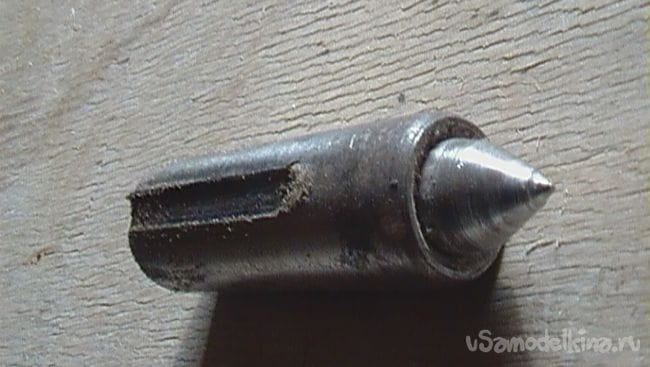

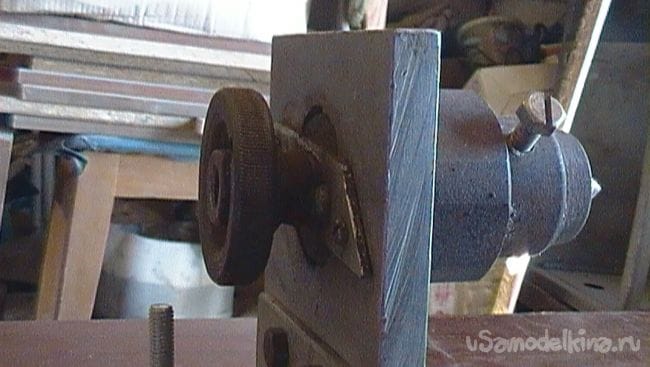

В начале процесса эксплуатации использовал его как заточной станок для заточки инструмента: зубило, стамеска, нож и прочего. Для основы взято правое вращение ротора, при расположении двигателя, на основании, слева от работника. Задняя бабка с вращающимся центром, была заказана токарю ещё в «лохматом» году.
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

За основание взята доска ДСП от трюмо, времён СССР. Пропилы сделаны на циркулярной пиле.
Вставка-направляющая выпилена из алюминиевого карниза.

И так: из инструментов нам понадобится:
ручная дисковая пила или лобзик;
ручная или электрическая дрель;
заточной станок или «болгарка»;
штангельцыркуль;
отвёртка;
ключ рожковый 8х10;
свёрла (разные).
ножовка по металлу;
стамеска.
Из материала потребуется:
полотно ДСП или фанеры;
саморезы ;
болты и гайки с резьбой М6;
барашковая гайка М6;
карниз (старый, на утиль);
оргстекло;
уголок металлический;
крепление метаполовых труб 4 шт.;
кусок аргалита или фанеры.

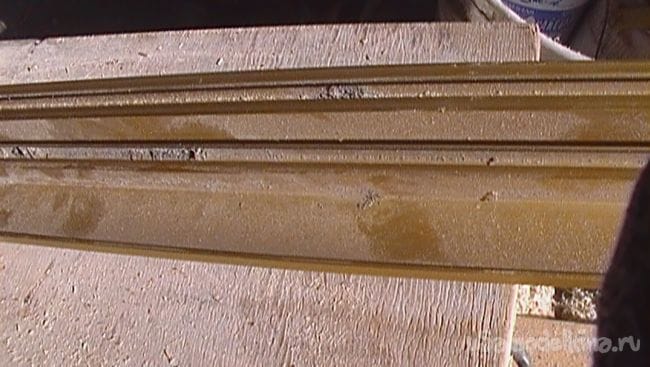

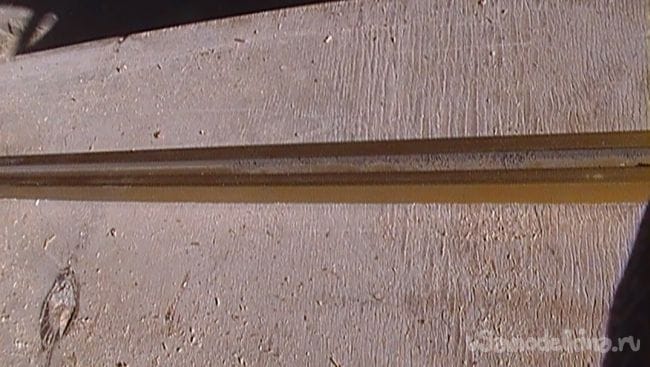

И так начнём! От карниза отрезаем «турбинкой» «направляющие» нужной длинны.
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

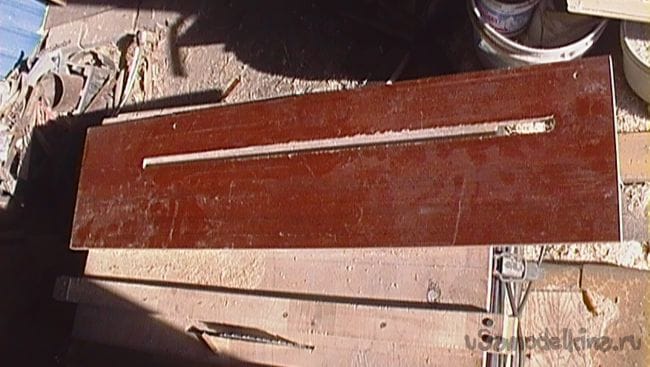

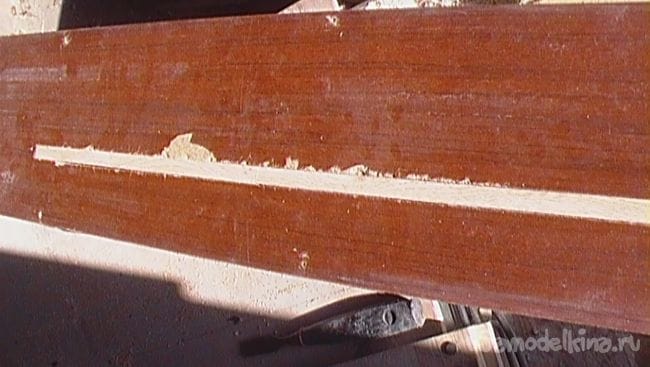

В доске делаем 2 пропила на циркуляре, один для двигателя, другой для упорной рейки по ширине направляющей.
Токарный станок по дереву из 3х фазного двигателя

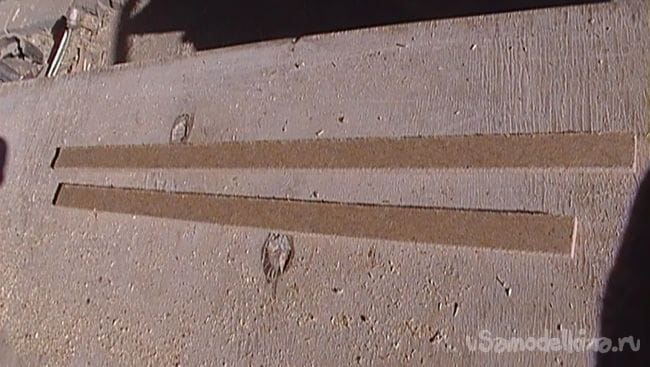

Края направляющих подрезаем под угол пропила дисковой пилой и вставляем в пропилы снизу. Направляющие должны входить в пропилы с натягом. Лишнюю толщину доски убираем с помощью вставок
Токарный станок по дереву из 3х фазного двигателя

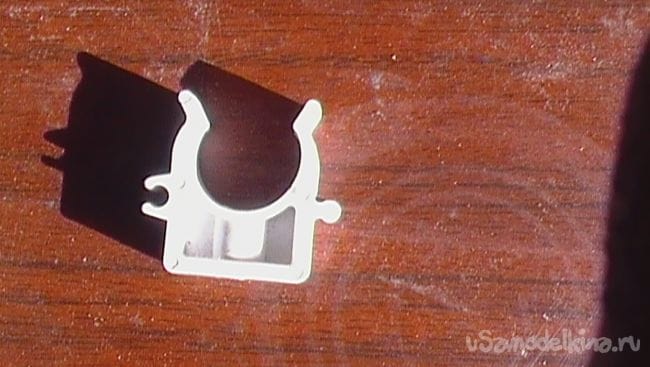

Их подкладываем под направляющие и примеряем на месте. Для того, что бы болты не проворачивались в направляющих, от крепления метапола
Токарный станок по дереву из 3х фазного двигателя

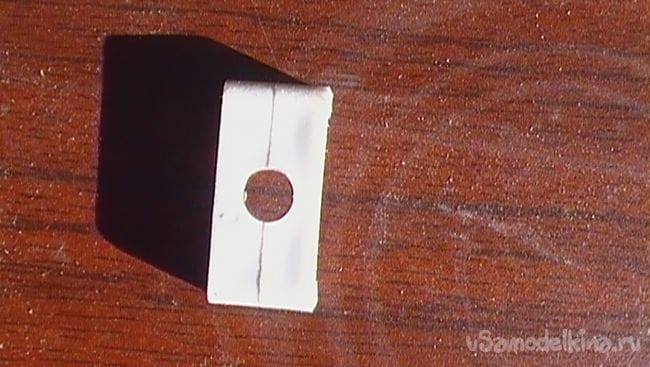

Отрезаем нижнюю часть на нужную толщину. Делаем пропилы и среднюю часть убираем стамеской.
Токарный станок по дереву из 3х фазного двигателя

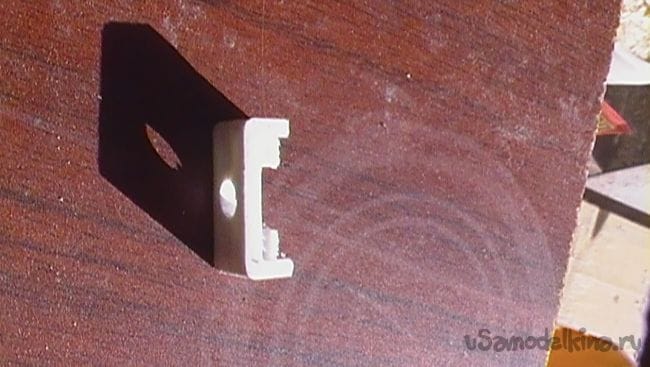

Центральное отверстие рассверливаем до 6 мм. Получается такая деталь.
Токарный станок по дереву из 3х фазного двигателя

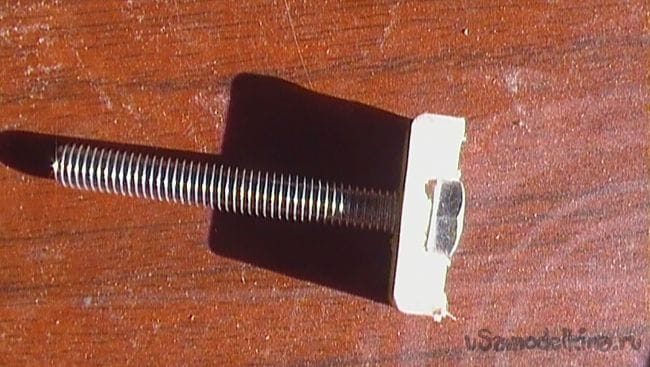

В неё вставляем болт
Токарный станок по дереву из 3х фазного двигателя

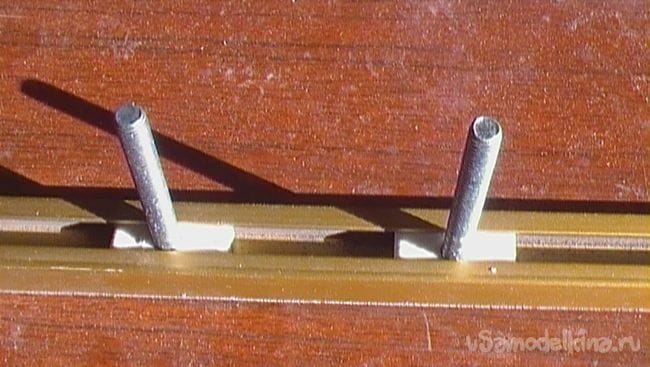

Готовый продукт устанавливаем в направляющую.
Токарный станок по дереву из 3х фазного двигателя

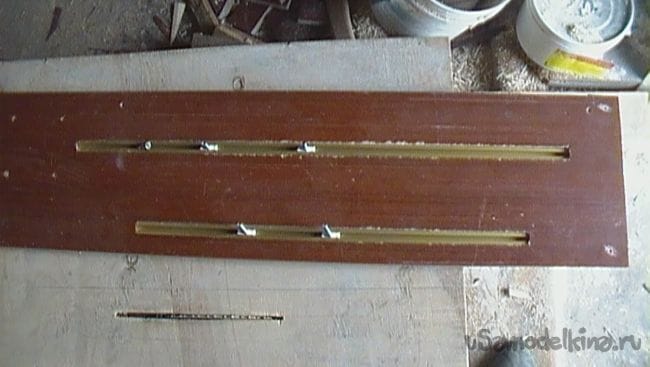

После направляющую вставляем в пропил доски. Устанавливаем вставки
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

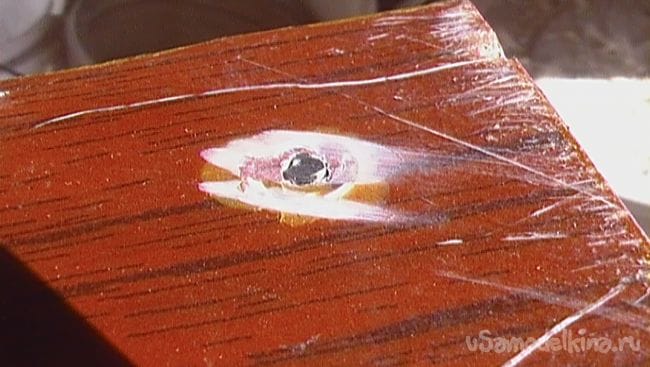

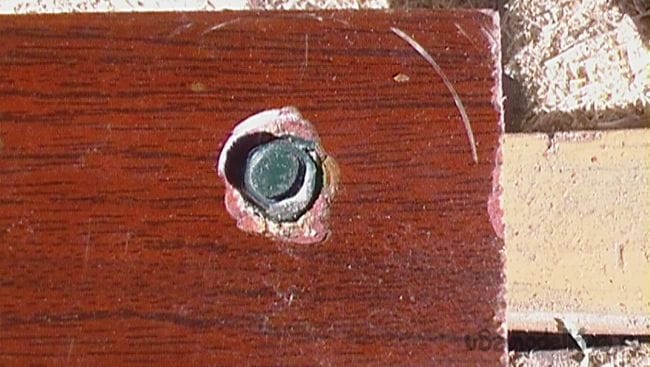

Кладём на вторую доску такого же размера. Сверлим отверстия в углах досок под саморезы и, вкручивая стягиваем доски между собой.
Токарный станок по дереву из 3х фазного двигателя

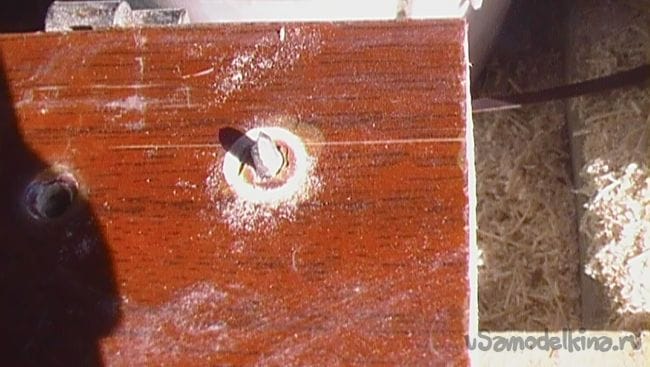

Выступающую часть саморезов убираем с помощью турбинки.
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

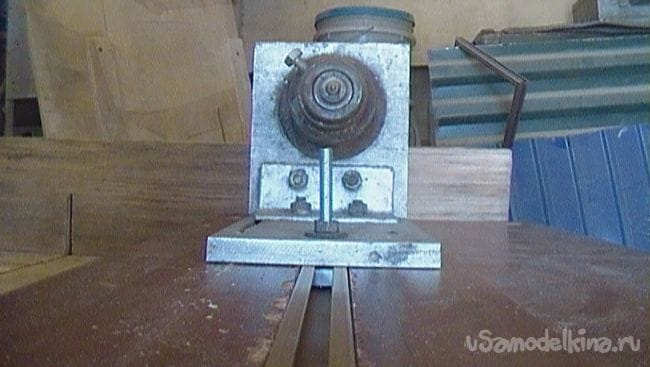

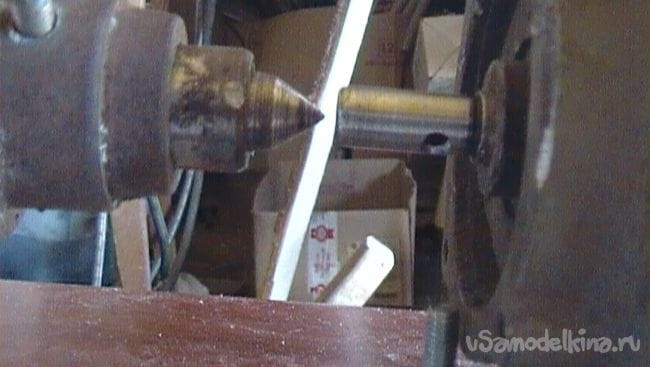

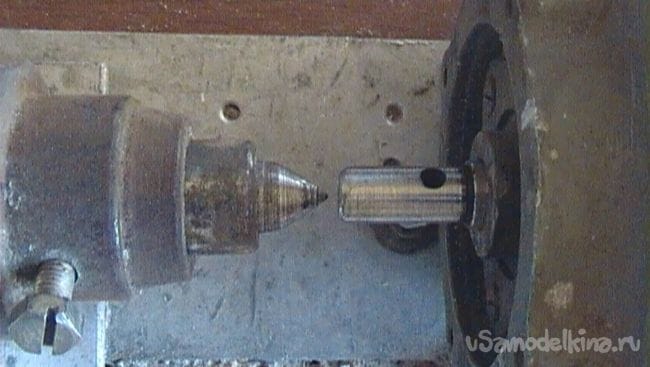

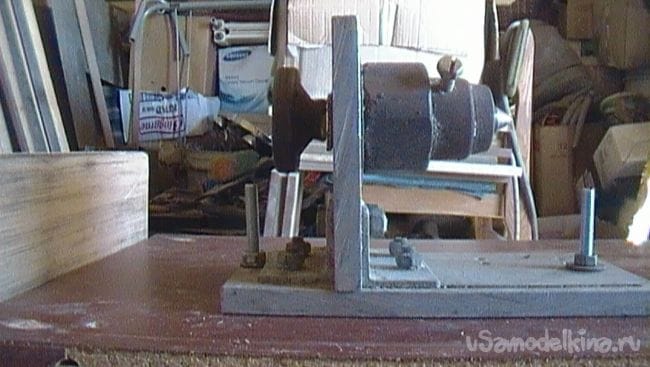

Далее на один конец крепим основание электродвигателя соосно направляющей. На другую сторону устанавливаем заднюю бабку. Установив электродвигатель на основание, совмещаем ценра и закрепляем двигатель.
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

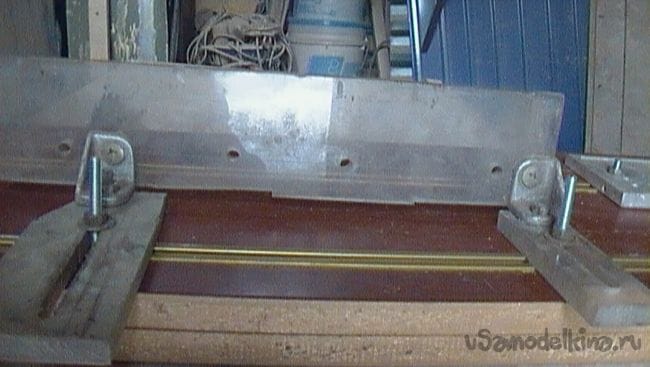

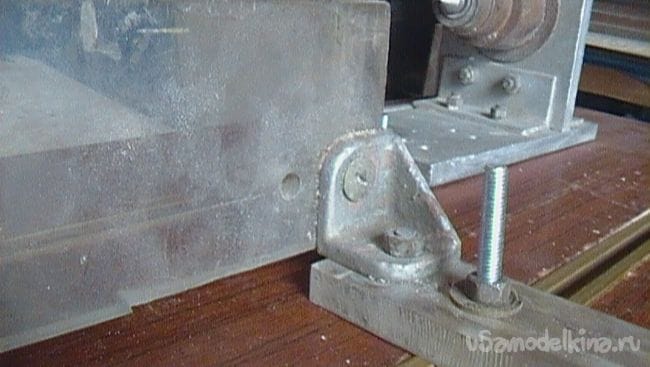

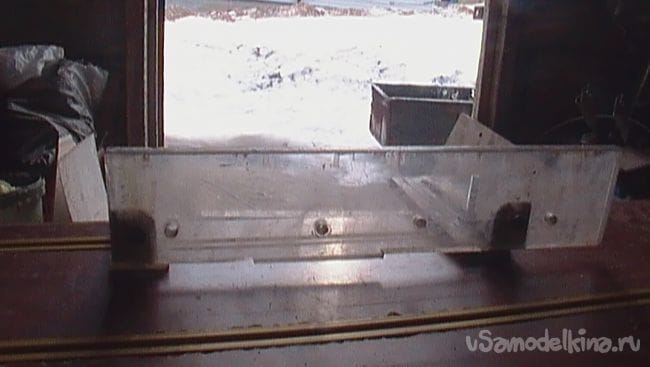

На вторую направляющую устанавливаем упорную планку. У меня она сделана из оргстекла толщиной 10 мм. Прорези в креплениях для рейки сначала сверлил сверлом 6,5 и пропиливал ножовкой по металлу. Соединены они с рейкой с помощью уголков.

Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя

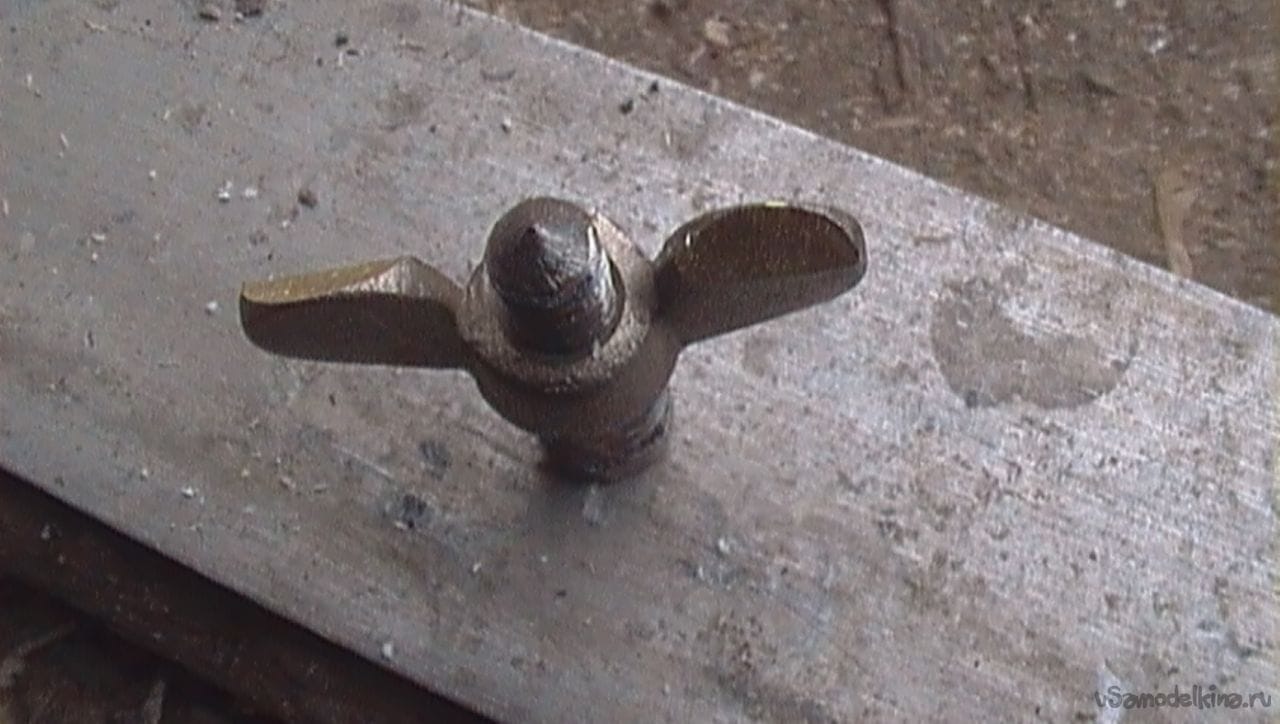

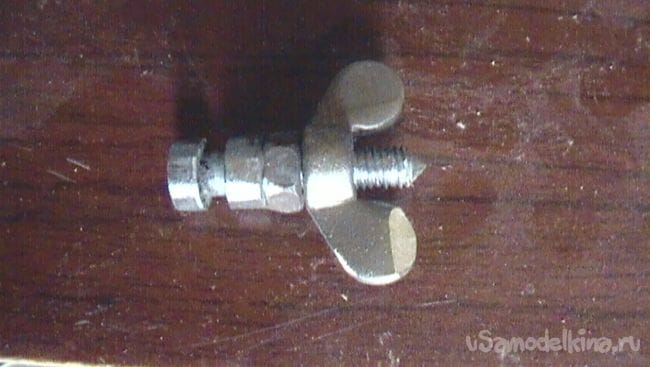

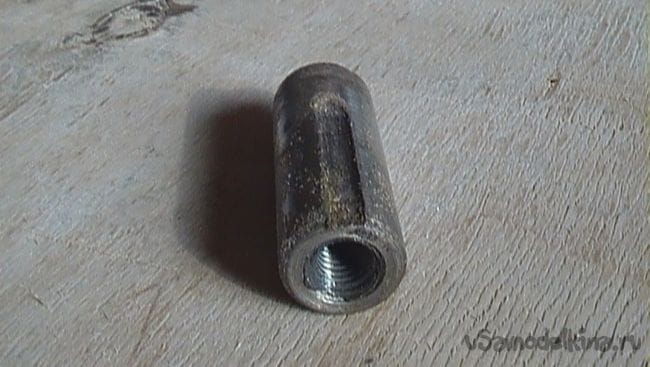

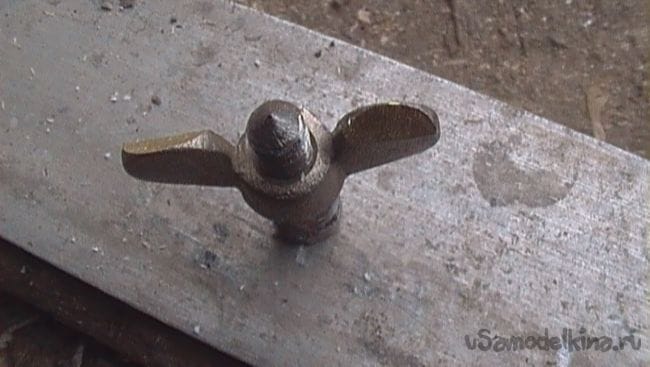

Отдельно расскажу, как был сделан центр к двигателю. На болт М6 накрутил 2 гайки, затянул ключом и зажав в патрон электродрели проточил наждаком до нужного размера. Барашковую гайку заточил с одной стороны.

Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Токарный станок по дереву из 3х фазного двигателя
Заточка с тыльной стороны. Для более крупных заготовок можно использовать болт толще. Станок готов.
Токарный станок по дереву из 3х фазного двигателя
Установив заготовку в станок можно приступать к обработке.
