Удобная канистра для воды на пикнике

Удобная канистра для воды на пикнике
Здравствуйте. Как я уже упоминал в предыдущих статьях, мы с друзьями часто выезжаем "на природу" Иногда с палатками поселяемся в лесу на неделю, а то и больше... Так как компания у нас довольно большая, то при этом требуется довольно большой запас питьевой воды. Для этого мы используем вот такие канистры, ёмкостью по 30 литров.
Удобная канистра для воды на пикнике
Они достаточно компактны для своей ёмкости и хорошо укладываются в багажник "универсала". Но есть существенный недостаток - из них довольно трудно наливать воду! А женщинам это вообще почти невозможно сделать - канистра весит больше 30-ти кг!!!

Поэтому я задумался над тем, как этот процесс усовершенствовать.

Воду удобно наливать из крана. Но вставить кран во все канистры - довольно затруднительно. К тому-же, с торчащими кранами, они будут неудобны при транспортировке. Выход есть - кран вставить в пробку! А так как все ёмкости одинаковы - можно просто перекручивать такую усовершенствованную пробку с пустой на полную.

Итак, приступим. Нам понадобятся:
1. Собственно, сама канистра.
2. Поливочный шаровый кран 1/2.
3. Накидная гайка от гибкого шланга для подключения смесителя.
4. шланг диаметром 4 мм (0,5 метра)
5. Кусок пенопласта высокой плотности.
6. деревянные планки 40 на 25 мм сечением (2 метра погонных)
7. резьбовая шпилька с резьбой М6.
8. гайки М6 (6 шт)
7. Шайбы М6 увеличенные (12 шт)
8. Гайки барашковые (6 шт.)
9. Сталь толщиной 1 мм.

Берём нашу пробку и поливочный кран:
Удобная канистра для воды на пикнике
Сверлим в пробке отверстие, вставляем кран и зажимаем с обратной стороны накидной гайкой от старого шланга для подключения смесителя.
Удобная канистра для воды на пикнике

Вот, кажется, и готово.... Но не всё так просто! Дело в том, что воды из канистры выльется лишь немного, лишь до тех пор, пока могут сжиматься её стенки. Потом она литься перестанет - в канистре создастся разрежение! Чтобы этого избежать, надо запустить в канистру воздух из атмосферы.

Для начала я просверлил в крышке ещё одно отверстие, диаметром 4 мм. Вставил туда обрезок пластиковой трубки на которых продаются воздушные шарики. Чтобы всё плотно зафиксировалось, я растворил слегка пластик обоих деталей 646-м растворителем и с силой вдавил мой импровизированный штуцер в отверстие крышки. (Можно использовать паяльник)
Удобная канистра для воды на пикнике

Теперь нам надо соединить этот штуцерок с поверхностью воды в нашей канистре. Для этого я использовал прозрачный шланг подходящего диаметра.
Удобная канистра для воды на пикнике
Можно использовать трубку от капельницы. (При этом и штуцер надо делать соответствующего диаметра) Нам нужно,чтобы другой конец нашего шланга всегда был над поверхностью. Это можно добиться, если снабдить его поплавком. Я изготовил его из куска экструдированного пенопласта высокой плотности. Размер должен быть таким, чтобы он проходил в горлышко канистры:
Удобная канистра для воды на пикнике

Теперь соединим наш шланг со штуцером - и наша "наливная пробка" готова:
Удобная канистра для воды на пикнике

Теперь приступим к сооружению подставки под канистру - ведь для того, чтобы можно было наливать с неё воду, канистра должна лежать, а не стоять.
При изготовлении подставки я руководствовался тем, что она не только должна обеспечить устойчивое положение канистры, но и легко и быстро могла складываться в компактное положение - вещей с собой берётся достаточно много, а машина - не безразмерная)))).

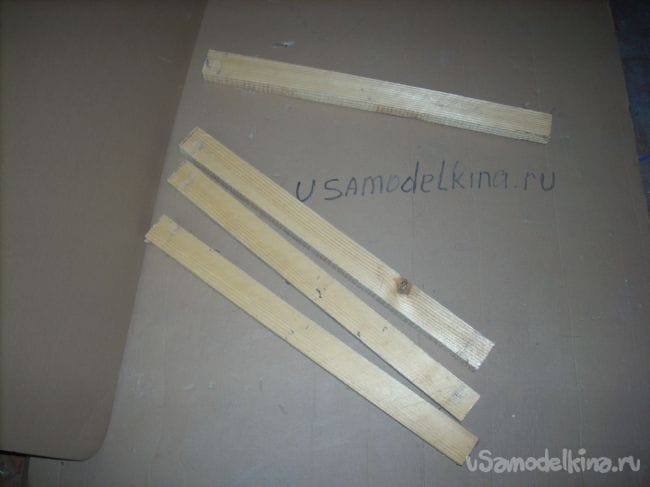

Для изготовления подставки я использовал деревянные планки, сечением 40 на 25 мм. Просто потому, что они у меня были!)))) Начал с того, что отпилил четыре отрезка по 50 см:
Удобная канистра для воды на пикнике

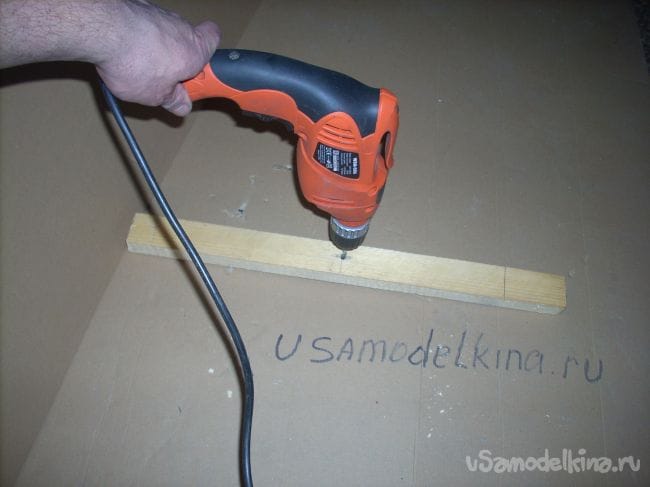

В центре каждой планки просверлил отверстие диаметром 6 мм.
Удобная канистра для воды на пикнике

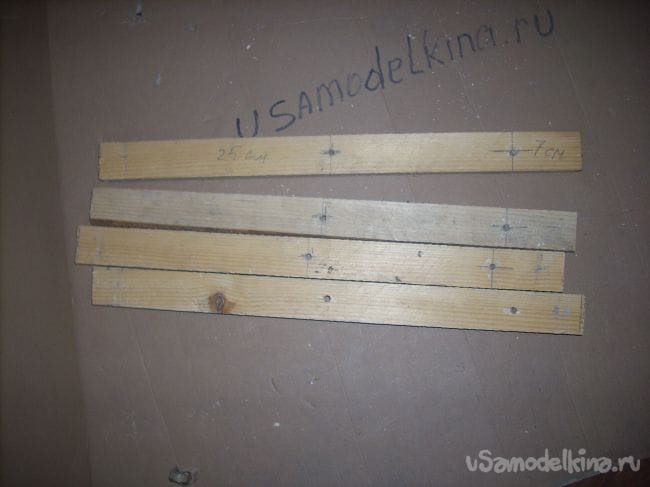

А потом просверлил ещё по одному отверстию такого же диаметра, отступив от края по 7 сантиметров.
Удобная канистра для воды на пикнике

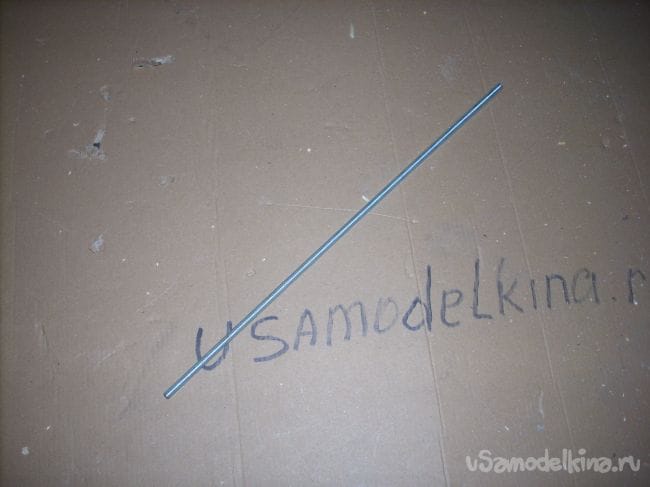

Далее, мне понадобилась резьбовая шпилька с резьбой М6. Можно взять и М8, и, даже, М10.... просто, эта у меня была.))))
Из неё я вырезал при помощи болгарки три отрезка,длиной..... Длиной, равной ширине моей канистры + четыре толщины реек + 1 см на гайки.
Удобная канистра для воды на пикнике

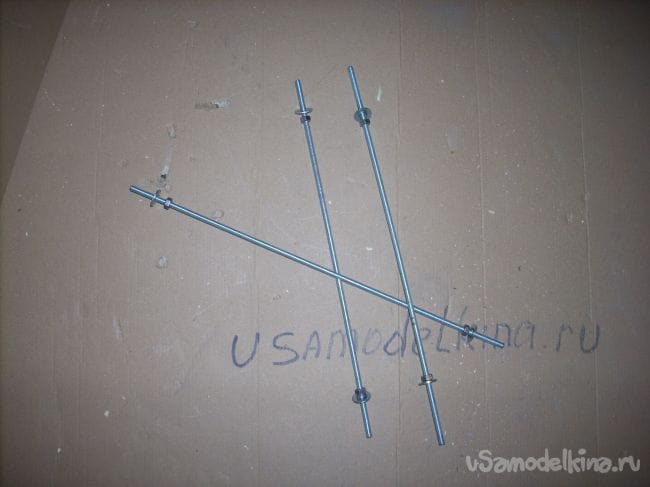

На каждую шпильку я накрутил по две гайки и одел шайбы:
Удобная канистра для воды на пикнике

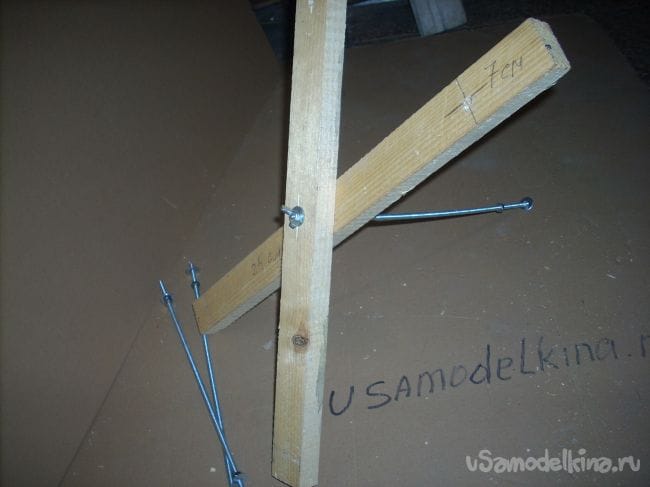

После чего взял две планки и соединил их одной шпилькой, сжав с наружной стороны барашковой гайкой.
Удобная канистра для воды на пикнике

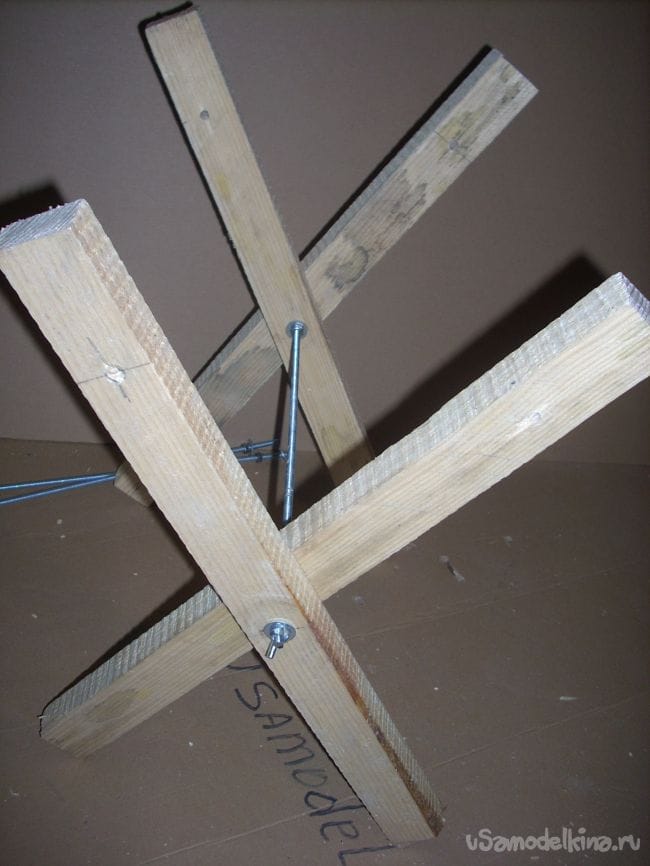

Две оставшихся планки подобным же образом я соединил на другом конце шпильки:
Удобная канистра для воды на пикнике

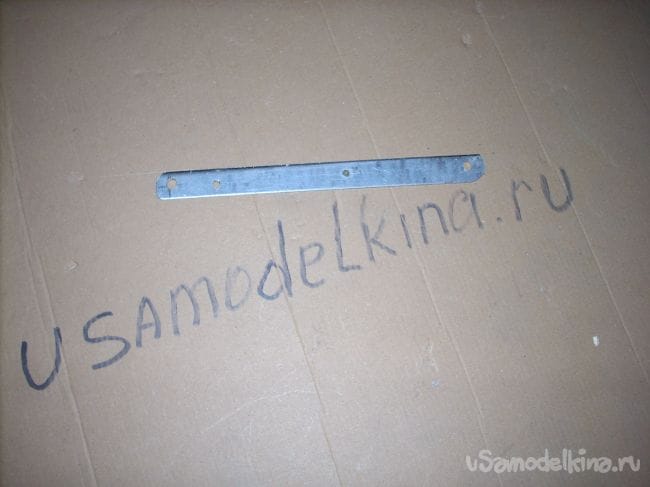

Далее, я взял две полоски листового железа, толщиной 1 мм ( валялись))) просверлил в них по два отверстия, диаметром 6 мм и отрезал лишнее:
Удобная канистра для воды на пикнике

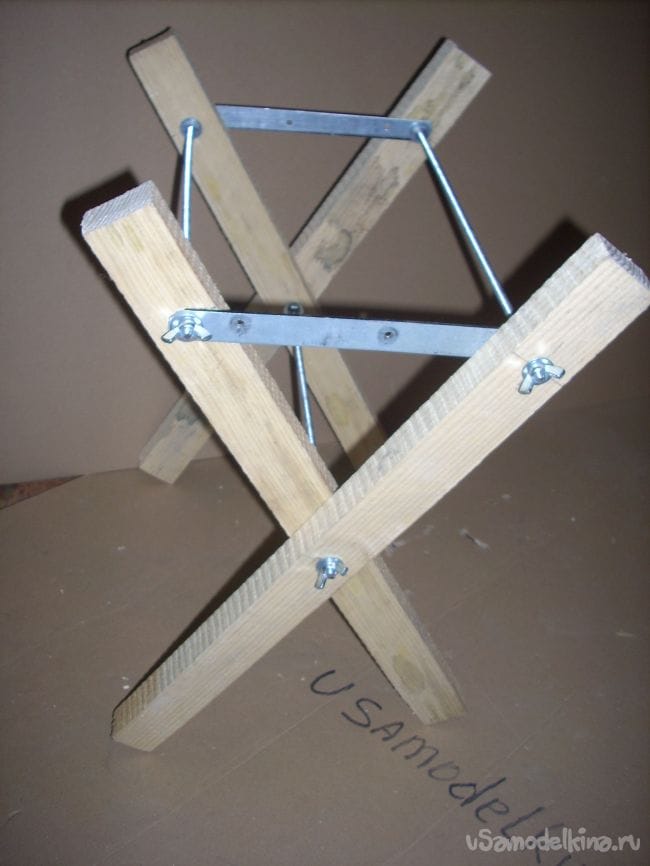

Теперь полностью собираем нашу конструкцию следующим образом:
Удобная канистра для воды на пикнике

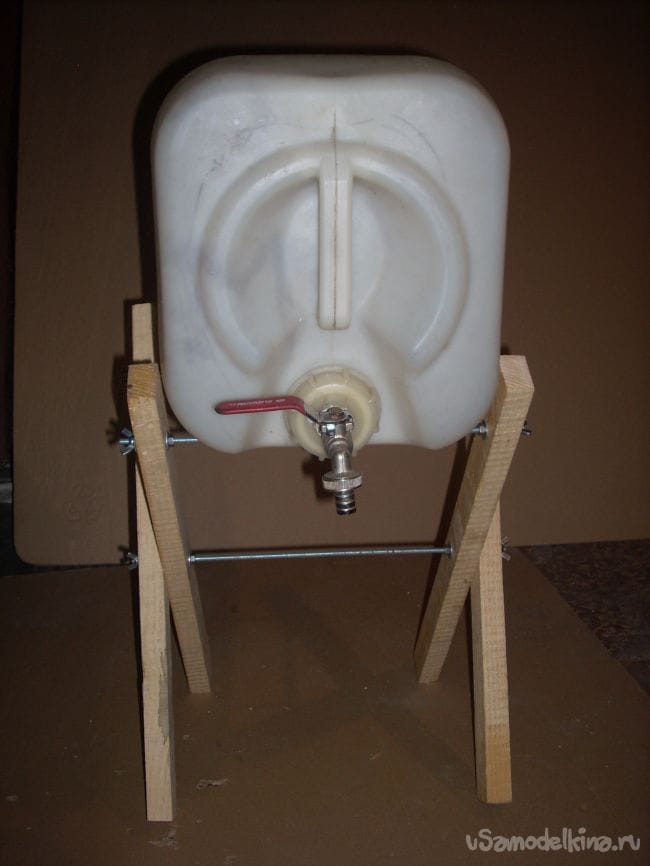

Всё. У нас всё готово. Теперь достаточно поменять в канистре пробку на нашу "хитрую", и уложить её на подставку, предварительно чуть встряхнув, чтобы внутри её распрямился шланг и всплыл вверх под действием поплавка.
Удобная канистра для воды на пикнике
Удобная канистра для воды на пикнике

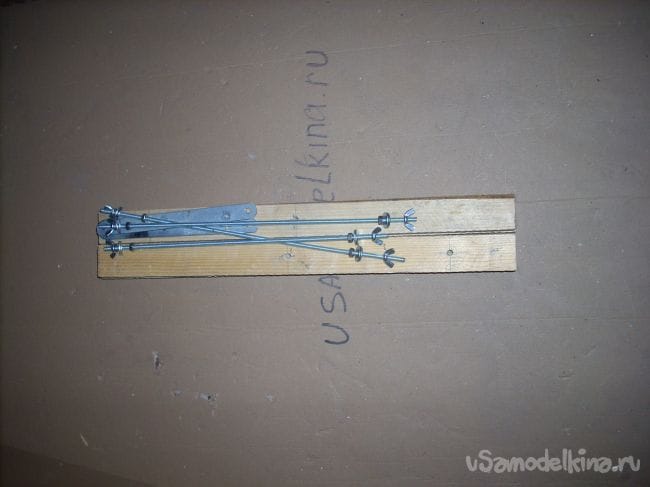

Теперь набрать воды сможет даже маленький ребёнок. А конструкция в собранном виде занимает очень мало места:
Удобная канистра для воды на пикнике

Осталось обработать наждачкой, покрасить и сшить чехол....скачать dle 11.1смотреть фильмы бесплатно
