Как собрать простой плеер из Arduino и SD-ридера

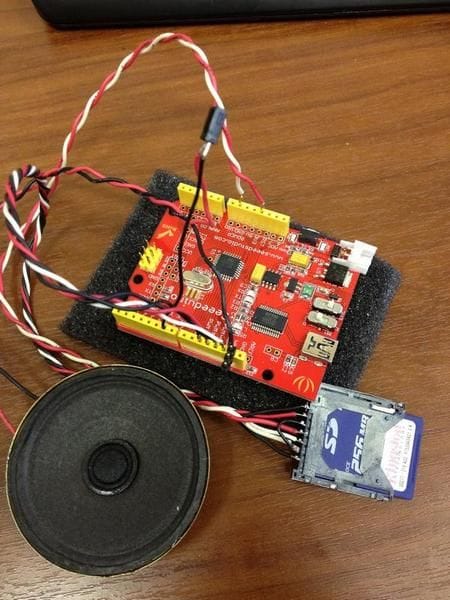

С помощью этой статьи можно быстро собрать очень простой плеер на основе Arduino. С помощью такого плеера можно будет воспроизводить музыку с SD-карты, предварительно ее туда записав. Также для самоделки вполне подойдут такие контроллеры как Seeeduino 2.21 или Garagino на ATmega328.
Как собрать простой плеер из Arduino и SD-ридера

Материалы и инструменты для сборки:
- Seeduino;
- SD-карт ридер (гнездо для SD-карт);
- динамик и конденсатор на 1-10 мкф.

Процесс сборки самоделки:

Шаг 1. Электронная схема устройства

Для того чтобы подключить SD-карт к контроллеру понадобится делитель напряжения с 5 до 3.3 В. Его собирают на резисторах номиналом 1.8 к и 3.3 к. Но конкретно в этом случае плату можно переключить на режим работы 3.3 В. Для общения карты с seeduino используется протокол SPI. Карта подключается к плате с помощью четырех проводов. Минимум два нужно оставить для питания. На схеме более подробно можно увидеть, как подключается электроника.
Как собрать простой плеер из Arduino и SD-ридера
Как собрать простой плеер из Arduino и SD-ридера


Шаг 2. Программная часть самоделки

Для того чтобы можно было нормально скомпилировать прошивку понадобится библиотека fat16lib. Библиотеку нужно распаковать в папку с Arduino и присвоить ей название FAT16. По умолчанию в прошивке ничего менять не нужно. Карту нужно форматировать исключительно в системе FAT16. Автор использовал карту на 256 мегабайт.
Как собрать простой плеер из Arduino и SD-ридера
Как собрать простой плеер из Arduino и SD-ридера


pleer.rar [1004 b] (cкачиваний: 123)


Шаг 3. Воспроизведение музыки
Музыка должна быть записана в формате WAV PCM Mono 8kHz 8 bit. Для перекодирования музыки в нужный формат можно использовать кодировщик Switch Sound File Converter. Еще важно, чтобы названия музыки на карте имели формат ххх.wav. Имена нужно вписывать без расширения через пробелы. В прошивке они должны стоять в строке playlist = «song1 song2 song3″;.
Как собрать простой плеер из Arduino и SD-ридера

Вот, собственно, и все. Таким вот нехитрым образом можно быстро собрать очень простой плеер. Также для этих целей подходит контроллер Garagino, но в таком случае компоненты и схема сборки несколько иная.скачать dle 11.1смотреть фильмы бесплатно
