Аксиальный генератор на ферритовых магнитах

Аксиальный генератор на ферритовых магнитах

Наверное многих интересует возможность использования альтернативной энергии. Автор данного устройства как раз является одним из таких, он так же читал различные статьи в интернете посвященные возобновляемых источникам энергии. Особенно его заинтересовало использование энергии ветра, так как в его местности ветра довольно сильные и он сразу понял, что должная конструкция ветрового генератора будет выдавать довольно большое количество энергии.

Ознакомившись с основными типами ветряков и используемых в них генераторах, автор остановился на аксиальном генераторе с ферритовыми магнитами.

Материалы, которые были задействованы автором для создания данного генератора:

1) металлическая труба
2) подшипники
3) шпилька
4) алмазные диски диаметром 22 см
5) 40 ферритовых магнитов
6) эпоксидная смола
7) провод толщиной 0.5 мм
8) уголок металлический
9) шуруповерт
10) фанера
11) лобзик

Рассмотрим более подробно конструкцию данной модели генератора, а так же основные этапы его сборки.

Данный генератор был построен полностью с нуля. Его основой послужила ступица, которую автор собрал самостоятельно из отрезка трубы. В данную трубу были установлены подшипники и шпилька. Приварив к данной трубе несколько отрезков уголка, автор получил готовую основу для крепления статора будущего генератора своего ветряка.

Ступица, и уголки для крепления статора, разметка перед сваркой
Аксиальный генератор на ферритовых магнитах

В качестве роторов генератора автор решил использовать алмазные диски с диаметром около 220 мм. Для того, чтобы точно закрепить на них все ферритовые магниты, автор расчертил их таким образом, чтобы получилось двадцать одинаковых секторов, на стыках которых и были размещены магниты. Для того, чтобы магниты были надежно закреплены на дисках, автор использовал супер клей и эпоксидную смолу: для начала магниты были зафиксированы каплей супер клея, а затем залиты эпоксидной смолой.

Установка магнитов на диски ротора:
Аксиальный генератор на ферритовых магнитах


Так примерно будут стоять диски ротора:
Аксиальный генератор на ферритовых магнитах

Для того, чтобы изготовить статор автор сделал небольшое приспособление в виде оправы.
Оправка для намотки катушек
Аксиальный генератор на ферритовых магнитах


Данная оправа понадобилась автору для того, чтобы более легко и удобнее намотать 15 катушек проводов. Именно такое количество катушек решил использовать автор для создания статора. Приспособление для намотки одевалось на шуруповерт, после чего он включался и автор наматывал 325 витков провода толщиной 0.5 мм. Такое большое количество витков провода для катушек автор обуславливает тем, что ферритовые магниты, использованные для создания генератора, довольно слабые. Итоговая толщина катушек составила 9 мм. Поэтому замеры сопротивления одной фазы показали значение в 18.5 Ом, что понятное дело не является лучшим показателем для постройки генератора, но благодаря такой конструкции катушек, напряжение будет в пределах нормы и подойдет для зарядки аккумуляторов.

Готовые катушки статора, провод 0,5 мм по 325 витков, толщина 9 мм:
Аксиальный генератор на ферритовых магнитах


После того как катушки были полностью готовы, автор решил приступить к изготовлению статора на их основе. Для начала автор взял лист фанеры и вырезал необходимую форму для статора. В эту форму автор планирует поместить катушки и залить их эпоксидной смолой. Чтобы затем было проще отделить статор от формы, автор обтянул фанерную заготовку скотчем. После чего все шесть проводов от фаз были соединены вместе и все залито эпоксидной смолой.

Катушки статора перед заливкой эпоксидной смолой:
Аксиальный генератор на ферритовых магнитах


Форма для отливки статора, под низом шаблон с пленкой, края формы обклеены скотчем:
Аксиальный генератор на ферритовых магнитах

Когда форма затвердела, автор отделил ее от заготовки и получил готовый статор. Следующим шагом автор собрал все части генератора воедино и протестировал его вручную. Таким образом, при соединении в треугольник и раскрутке генератора от руки, ток короткого замыкания получился около 1.5 ампер и напряжение в 15 вольт. Так же автор протестировал генератора при помощи шуруповерта. Для этого шуруповерт был специально соединен с генератором и автору удалось раскрутить до 700 оборотов в минуту и получить напряжение в 47 вольт.

Готовый статор аксиального генератора:
Аксиальный генератор на ферритовых магнитах


Общий вид готового генератора для ветряка
Аксиальный генератор на ферритовых магнитах

Аксиальный генератор на ферритовых магнитах

Затем автор приступил к сборке выбору подходящего винта для данной модели генератора. Было изготовлено несколько винтов из ПВХ трубы диаметром 110 мм. Однако подобные винты не давали необходимых результатов, так как были слишком тихоходными и не развивали нужных скоростей для полноценной работы генератора.

Генератор с винтом перед установкой на мачту:
Аксиальный генератор на ферритовых магнитах

Тихоходный шести-лопастной винт для ветрогенератора:
Аксиальный генератор на ферритовых магнитах

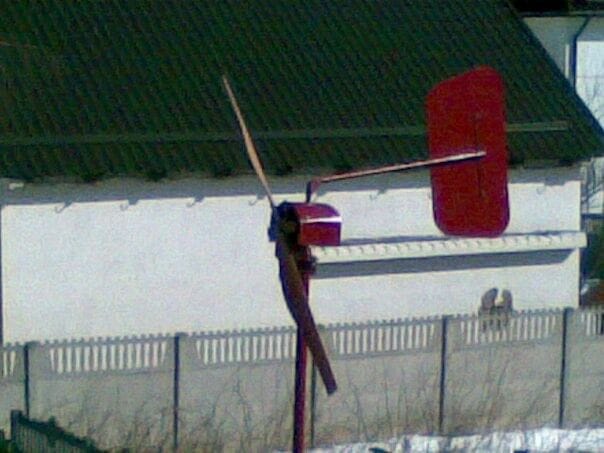

Трех-лопастной винт ветрогенератора:
Аксиальный генератор на ферритовых магнитах

В итоге был сделан трех-лопастной винт для ветряка на основе данного генератора, с которым генератор может работать. Однако это не означает, что на этом винте пробы автора закончились. Так как по мнению автора, хоть генератор получился и слабенький из за ферритовых магнитов, но он все же работает, а следовательно можно добиться мощности в 30 ватт с данного генератора при подходящем винте, который будет полностью раскрывать потенциал установки.скачать dle 11.1смотреть фильмы бесплатно
