Автоматическая бункерная кормушка для ушастых питомцев кролей

Автоматическая бункерная кормушка для ушастых питомцев кролей

Здравствуйте, уважаемые самоделкины, а так же те, кто пользуется ресурсами данного сайта. Сегодня снова хочу представить Вашему вниманию автоматическую (бункерную) кормушку для ушастых питомцев кролей. Сегодня я покажу как ее изготовить из оцинкованной стали. Идея не нова, взята из интернета. Но там слишком упрошен процесс сборки, поэтому многое остается за кадром, а так же чертежи, которые там указаны не всегда соответствуют действительности.

Для сборки нам понадобятся такие инструменты и комплектующие.
1. оцинкованная стали (или какая другая, что есть у вас).
2. ножницы по металлу.
3. плоскогубцы.
4. клепочный инструмент.
5. сами заклепки.
6. шуруповерт или дрель.
7. линейка и маркер, чтобы чертить по металлу.
8. молоток или киянка.
9. маленькая петля.

Итак, приступаем.

Шаг 1.

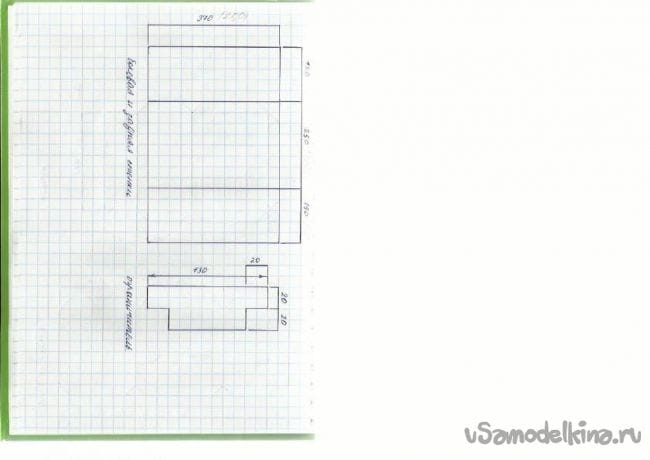

Для начала я начертил выкройку будущей кормушки. Вот такую:
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Все размеры, указанные на данном рисунке соответствуют действительности и являются рабочими. По ним я и делал. Изначально, данный чертеж предназначался для кормушки объёмом более восьми литров (размеры, указанные ручкой, именно для нее). Я делал меньшую по объёму (размеры, указанные простым карандашом).

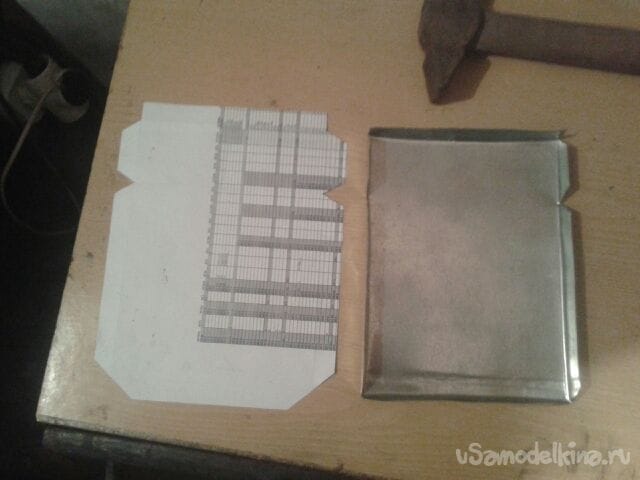

Берется лист оцинкованной стали. У меня толщина 0,55 мм. Размечаются заготовки. Вырезаем их.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Автоматическая бункерная кормушка для ушастых питомцев кролей

Шаг 2.
Теперь берем заготовку передней стенки
Автоматическая бункерная кормушка для ушастых питомцев кролей

По вырезанному начинаем сгибать ей края, для крепления к основе кормушки. Я использовал небольшую деревянную планку и молоток.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Получилась такая вот заготовка.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Сгибаем обе ее части в диаметрально противоположные стороны, как показано на фотографии. В интернете дают совет сгибать эту заготовку под определенным углом, но на мой взгляд это не целесообразно. Поэтому каждую кормушку я делал так, как мне было удобно и результат от этого ни чуть не хуже, чем было показано в интернете. Вот что должно получиться у Вас в итоге:
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Шаг 3.
Теперь понадобится заготовка лотка (поддон) для корма.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Начинаем ее загибать, используя те же инструменты, что и в предыдущем действии. Должна получиться деталь, напоминающая букву Г или небольшой ящик.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Шаг 4.
Теперь берем основу нашей кормушки.
Автоматическая бункерная кормушка для ушастых питомцев кролей

У меня это боковины и задняя стенка кормушки. Вся деталь имеет длину 450 мм., и ширину 250 мм. Все, как показано на чертеже, карандашные размеры. Размечаем по длине на три одинаковые части, длиной по 150 мм, и загибаем. Получиться должна деталь, напоминающая букву П.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Шаг 5.
Теперь, когда все наши заготовки вырезаны и согнуты нужным образом, начинается процесс соединения всех заготовок в единую конструкцию. Последовательность определяйте так, как Вам самим будет удобно. В моем случае, сборка начинается с поддона для корма и основы кормушки.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Для этого я совмещаю поддон для корма с нижней частью основы и делаю отверстия для клепки.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

С помощью клипсатора закрепляю обе детали между собой. Проклепываю заготовки по кругу.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Шаг 6.
Следующий этап сборки это прикрепление к основе передней стенки кормушки. Это та деталь, которую мы сгибали в разные стороны.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Вставляем ее в заготовку и начинаем заклепывать с верха, то есть с большей ее части. После того, как вы жестко закрепили эту часть, вы можете методом подгонки определить и выбрать оптимальную для вас ширину отверстия, через которое будет сыпаться корм.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Вот что получается в итоге наших стараний.
Заклепки я использовал толщиной 3,5 мм., толще не нужно.

Шаг 7. Так как я собираюсь использовать данные кормушки вне клетки, они будут навесные и крепиться будут снаружи клетки под открытым небом, то необходима защита корма от попадания влаги. Для этого я сделал небольшую крышку на кормушку.

Вырезаем из оцинковки заготовку крышки
Автоматическая бункерная кормушка для ушастых питомцев кролей

Сгибаем углы так, как показано на фотографиях.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Размечаем на крышке место, куда будет крепиться петля.
Автоматическая бункерная кормушка для ушастых питомцев кролей

Крышку подгонять плотно к кормушке не нужно. А петлю нужно крепить так, чтобы остался небольшой запас для стока воды. Крышка к кормушке крепится так же клепками. В конечном итоге у нас получается вот такая замечательная вещь, которая сэкономит корма и не даст ему просыпаться из кормушки. А ограничитель не позволит кролям выгребать его.
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей
Автоматическая бункерная кормушка для ушастых питомцев кролей

Кстати, на фото чертежей показан ограничитель. Я его устанавливать не стал, так как ширину для ссыпа корма выбирал индивидуально. Да еще в такой кормушке он будет ограничивать место внутри кормушки. Но если вам он нужен, делайте. Он подходит как для большой, так и для малой конструкции. Кому трудно расчертить самому, могу прислать сканированные чертежи поддона и передней стенки. Пишите на почту rosskrol@bk.ru.

Всего доброго, спасибо за внимание.скачать dle 11.1смотреть фильмы бесплатно
