Солнечная батарея своими руками

Солнечная батарея своими руками

Однажды услышав по телевидению о солнечных батареях, которые способны превращать энергию солнца в электрическую автор загорелся идеей их использования. Для начала он постарался узнать как можно больше информации о солнечных панелях, инверторах, элементах и их прочих составляющих. К сожалению хорошие солнечные панели стоят довольно дорого и автор не мог просто взять и купить заводскую панель для практического использования дома. Однако среди множества статей в сети интернет автор нашел несколько посвященных самостоятельной сборке солнечных панелей в домашних условиях.

Материалы и инструменты, которые использовал автор для создания своей солнечной панели:
1) стекла оконные размером 86 на 66 см
2) алюминиевые уголки
3) паяльник с расходными материалами
4) комплект солнечных элементов
5) скотч двухсторонний
6) инвертор
7) аккумуляторы

Рассмотрим более подробно этапы постройки солнечной панели.

Перед созданием своей первой солнечной панели автор довольно длительное время готовился изучая статьи посвященных сборке панелей, информацию о различных типов элементов, способов герметизации и материалов необходимых для создания панелей новичку. Одно из важнейших знаний, которое почерпнул автор в данных статьях это опыт чужих ошибок. Так например он довольно детально изучил основные ошибки при герметизации панели, а так же понял как лучше работать с пластинами солнечных элементов, чтобы не повредить их.

После теоретической подготовки автор приступил к практической. Так как бюджет на изготовление солнечной панели был не велик, то собирать ее автор решил по большей части из подручных материалов. Найдя довольно неплохой магазин пластиковых окон, автор заказал там два стекла размером 86 на 66 см. Так же в одном из магазинов были приобретены алюминиевые уголки, которые будут составлять каркас солнечной панели. Солнечные элементы автор решил заказать в интернет магазине, так как там они были гораздо дешевле.
Солнечная батарея своими руками


Когда все основные материалы были собраны, а элементы получены на почте, автор приступил к сборке своей первой солнечной панели.
Для начала было решено соединить все элементы при помощи металлической ленты и паяльника. Так как автор ознакомился с основными ошибками при пайке солнечных элементов, то данный процесс прошел без поломок. В работе автор использовал небольшое количество канифоли, а нажим при пайке был легким, к тому же перед началом работ все элементы были разложены на ровную поверхность стекла, таким образом весь процесс пайки элементов не составил большого труда. На пайку 36 пластин солнечных элементов у автора ушло около полутора часов, плюс было потрачено некоторое время на лужение проводов. Главными принципами автор назвал необходимость в паяльнике на 40 вт, так как пластины отдают тепло при приближении паяльника, а канифоли для спайки надо совсем немного иначе олово может не прилипнуть к пластине, именно по этой причине автору пришлось залудить все провода полностью.

Солнечная батарея своими руками

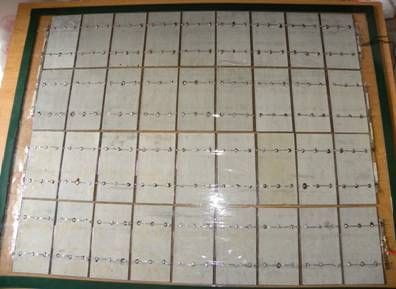

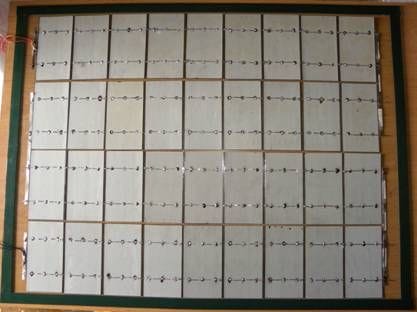

Для закрепления пластин на стекле в ровном положении рядов автор использовал двухсторонний скотч. Этим же скотчем автор полностью закрепил окантовку стекла , на которое затем была наклеена полимерная пленка.

Ниже расположена фотография со всеми видами скотча, которые применял автор при создании данной солнечной панели:
Солнечная батарея своими руками

Солнечная батарея своими руками

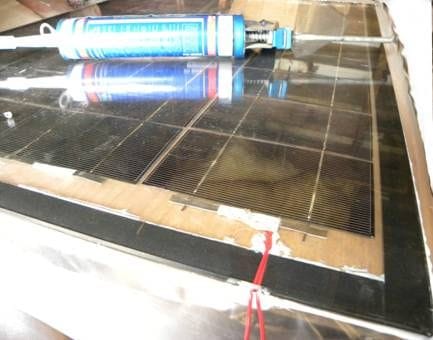

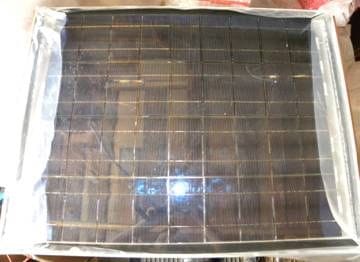

Так же скотч понадобился автору при герметизации солнечной панели. герметизировать элементы очень важно, так как если влага попадет на контакты они окислятся и придется их перепаивать. Поэтому на собранную панель была наклеена полиэтиленовая пленка, которую автор закрепил все тем же двухсторонним скотчем. Главное в данном процессе не забывать о запасах для краев и аккуратность при создании прорезов под провода. После того как пленка была успешно наклеена автор использовал силиконовый герметик.
Солнечная батарея своими руками

Солнечная батарея своими руками


Далее стекло необходимо было поместить в рамку, чтобы уберечь его от сколов да и просто увеличить надежность конструкции солнечной батареи. Рамку для стекла автор предпочел делать из пластика, так как у него имелось некоторое количество пластика оставшегося от домашнего ремонта, хотя так же можно использовать и металлические уголки или деревянные бруски. В общем все зависит от того каким средствами и материалами вы располагаете.

Рамка была склеена при помощи стандартного утюга на ровной поверхности при 45 градусах.
Солнечная батарея своими руками


Затем стекло было установлено внутрь такой самодельной рамы и края еще раз проклеены силиконовым герметиком. Лишняя пленка в процессе была обрезана для лучшего эстетического вида изделия.
Солнечная батарея своими руками

В итоге получилась вот такая солнечная панель сделанная из подручных материалов:
Солнечная батарея своими руками

Таким же образом была собрана еще одна солнечная панель, так как элементов было закуплено с запасом.
Далее автор решил приступил к испытаниям собранной панелей.

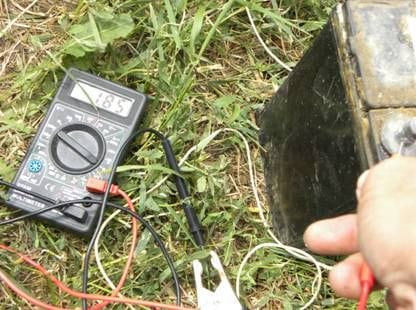

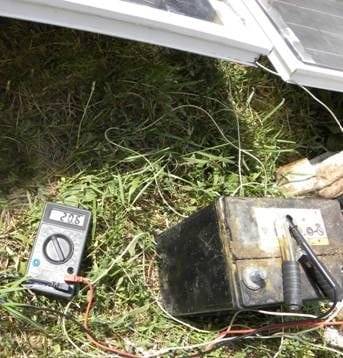

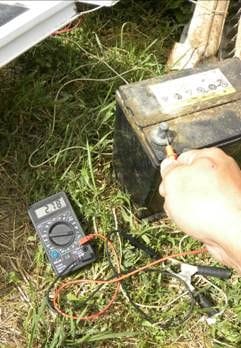

У первой панели было напряжение в 21 В и сила тока при замыкании 3.4 А. Заряд батареи 40 А.ч. 2.1 А. При испытаниях было довольно облачно и проверить максимальную мощность панелей не удалось.

Однако автор не унывал и решил соединить обе собранный солнечные панели в одну систему.

В итоге при тех же погодных условиях собранная система из двух солнечных панелей выдавал мощность тока замыкания в 7 ампер, а напряжение около 20 В. Этого вполне достаточно, к тому же при более солнечной погоде показатели будут значительно лучше.
Солнечная батарея своими руками
Солнечная батарея своими руками
Солнечная батарея своими руками
Солнечная батарея своими руками

По итогу автор сделал следующие выводы: получилось отлично выглядящая панель, которая по характеристикам не уступает промышленным образцам. Все этапы изготовления автор посчитал довольно простыми для себя. Насчет качества и долговечности панели сложно судить, однако автор постарался максимально хорошо спаять элементы и герметизировать их от внешнего воздействия.
Солнечная батарея своими руками

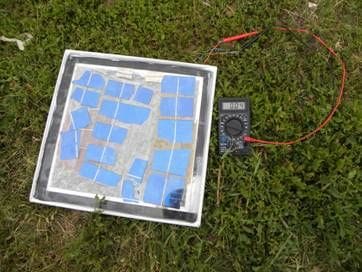

Так же из остатков элементов автор собрал еще одну небольшую панель мощностью всего в 5 вт и 1 А.

Панели автор установил на крышу своего дома. Аккумуляторы, которые заряжаются от солнечных панелей используются для питания нескольких лампочек, вентилятора и телевизора.скачать dle 11.1смотреть фильмы бесплатно
