Модернизация культиватора «Нева 100»

Модернизация культиватора «Нева 100»

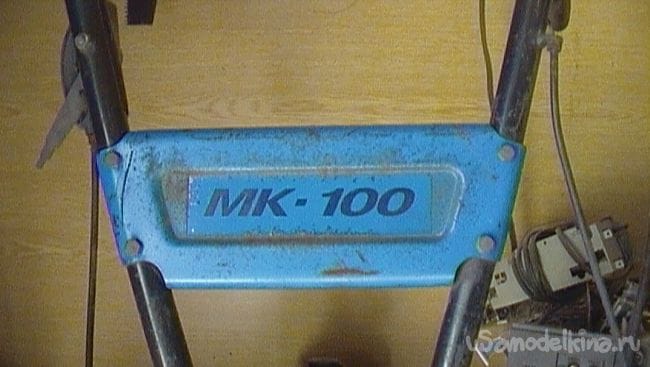

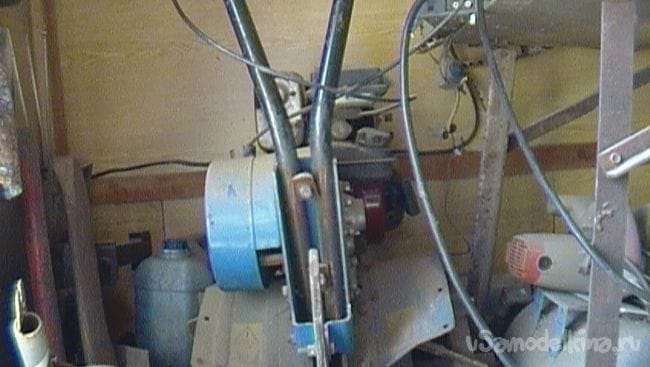

5 лет использую мотокультиватор «Нева 100».
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

Претензий нет, но в последнее время меня стало не устраивать то, что ручки управления (руль) имеют, постоянное, не регулируемое положение.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

При обработке углов и труднодоступных мест приходится применять «физическую силу» (вытягивание на себя), т.к. нет задней передачи. Перед очередной обработкой почвы решил я «модернизировать» данную часть культиватора.

Для этого мне потребовалось: электродрель со свёрлами, шлифмашина с отрезными дисками, электросварка, штангенциркуль, напильники (круглый и плоский), керно, молоток, тиски слесарные, металлолом, щётка металлическая, метчики М10 х 1, М6 и плашка М10 х 1 с воротками, защитные средства.

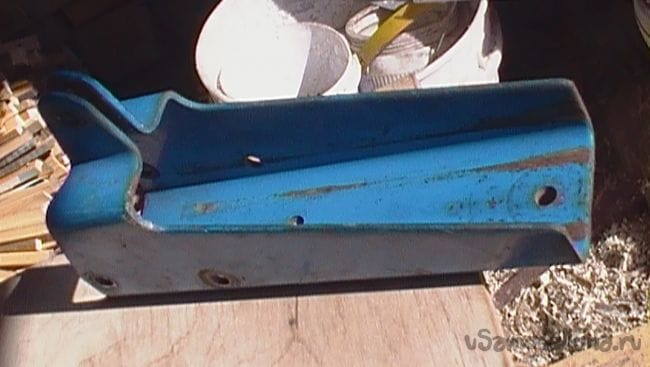

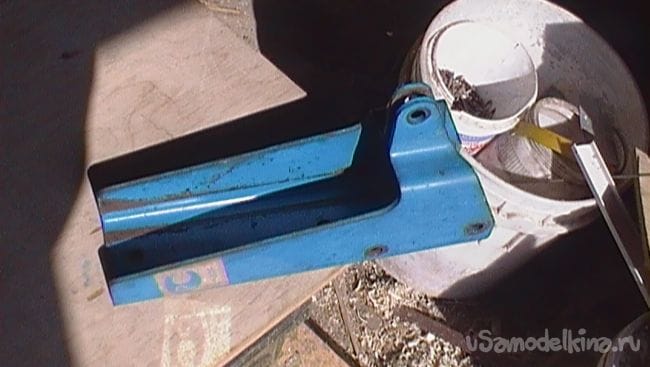

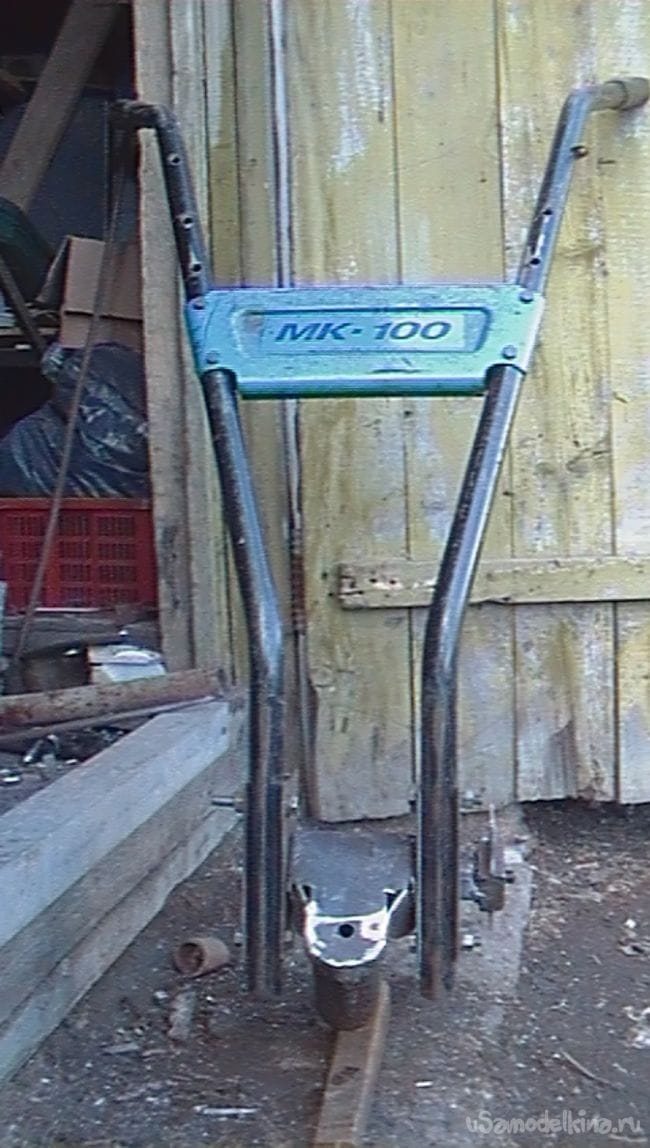

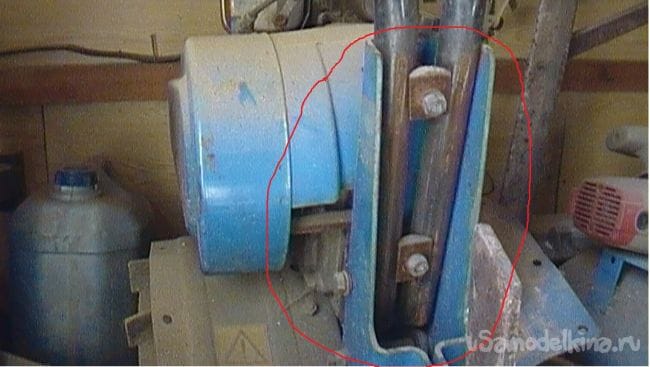

Снял деталь, в которую будет монтироваться будущая деталь.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

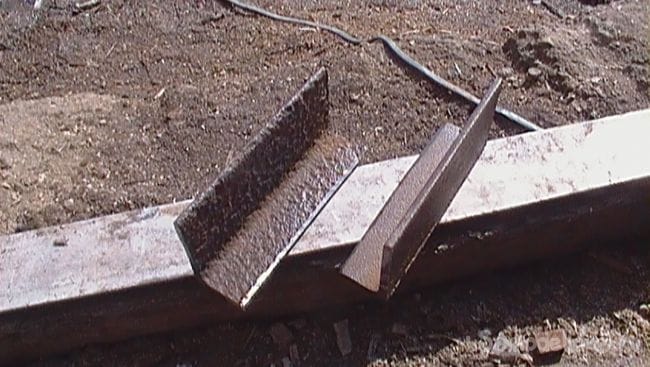

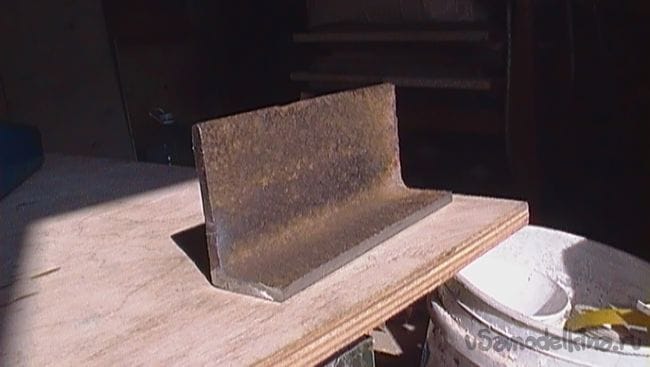

Нашёл пару уголков с полкой 50 мм и толщиной 5 мм. Очистил от грязи с помощью щётки закреплённую в электродрель. Отрезал по длине 120 мм. У одного уголка отрезал, по ширине, половину «полки».
Модернизация культиватора «Нева 100»

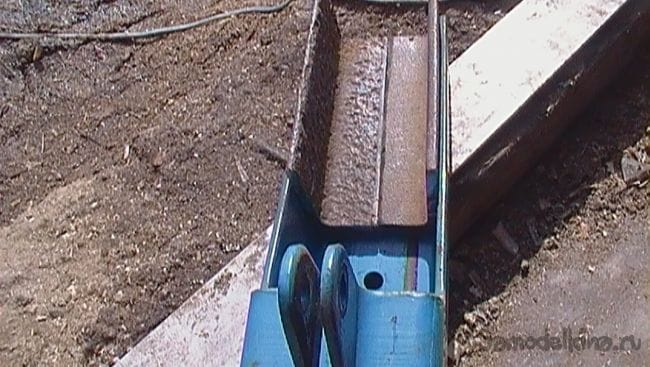

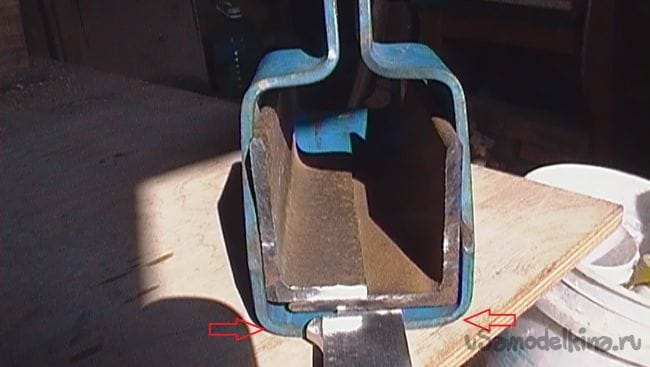

В крепление «руля» положил штангенциркуль и на него уложил уголки для разметки, плотно прижав их к стенке крепления «руля»
Модернизация культиватора «Нева 100»

Сделав разметку отрезал излишки уголка.
Модернизация культиватора «Нева 100»

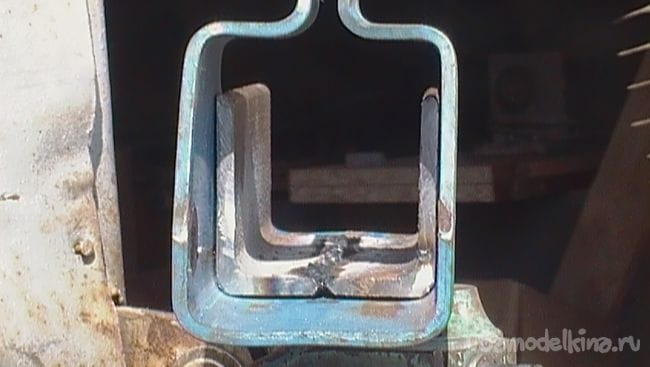

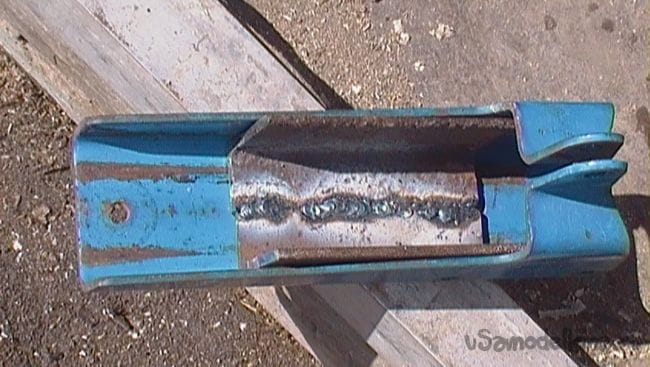

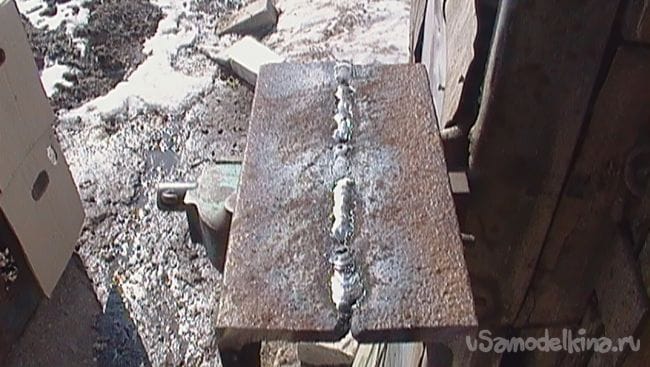

Установив уголки на кусок железа в креплении «руля» сварил их с обеих сторон.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

Обработав наружный шов и наружные углы, для более плотного прилегания, получил – тавр. Который не плохо «лёг» в крепление.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

Через штатное отверстие просверлил тавр под болт 8 мм.
Модернизация культиватора «Нева 100»

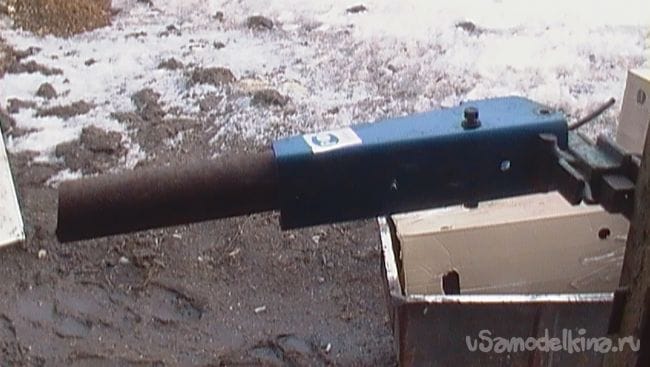

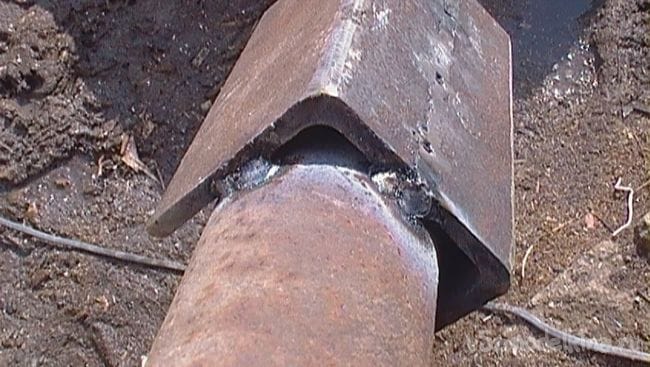

Подобрал трубу, ᴓ51 мм., назову её направляющей, которая плотно входила в тавр и приварил её к тавру
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

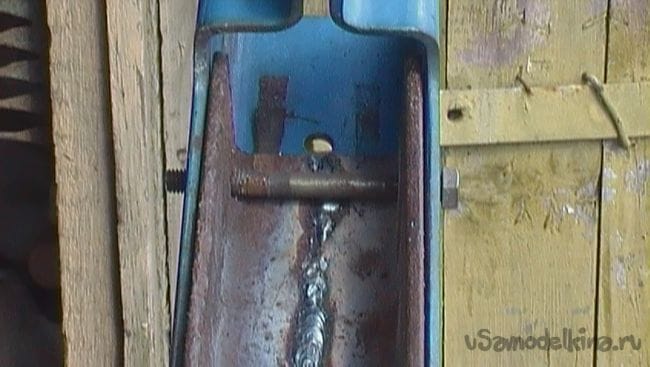

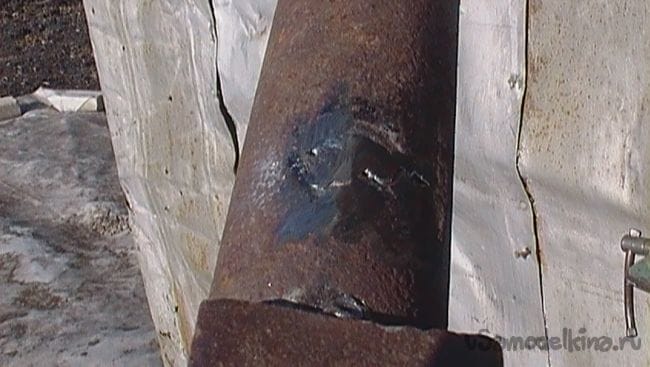

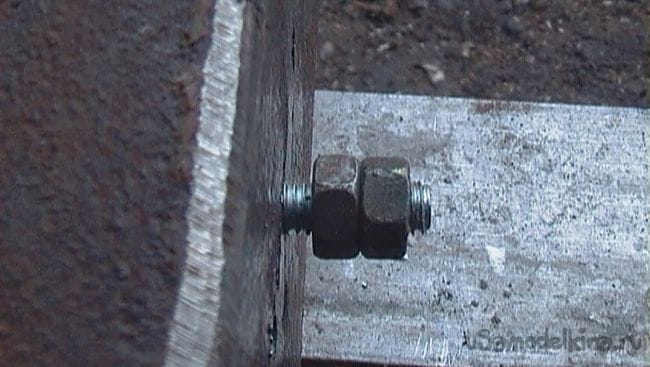

Для более жёсткого крепления деталей, просверлил сквозное отверстие в креплении, а в тавре с трубой нарезал резьбу М6. Резьбу нарезал только первым метчиком для плотного удержания шпильки. Шпильку закручивал с помощью 2х гаек. В результате получилось довольно крепкое соединение.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

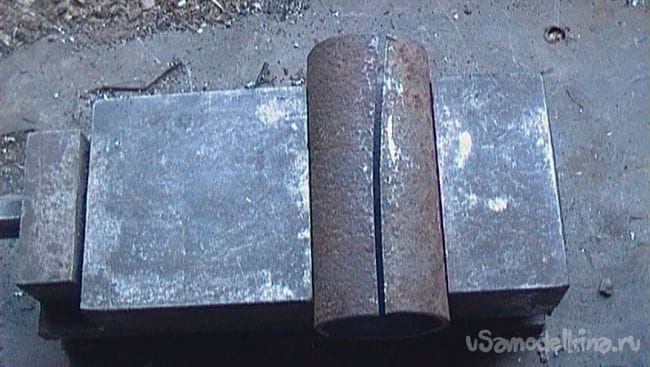

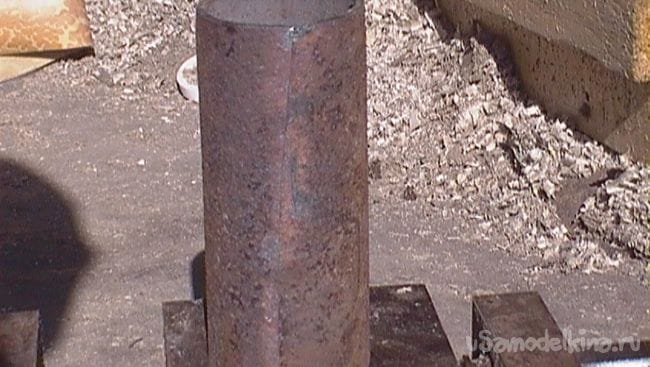

Для «втулки» пришлось взять такую же трубу. И в результате продольного разрезания и сжимания в тисках получилась заготовка, которая плотно заходит в трубу(направляющую).
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

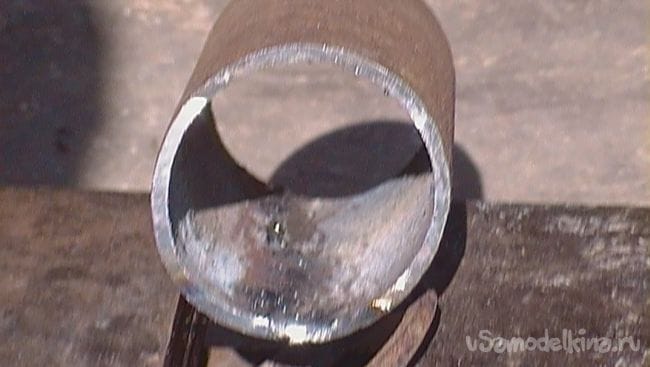

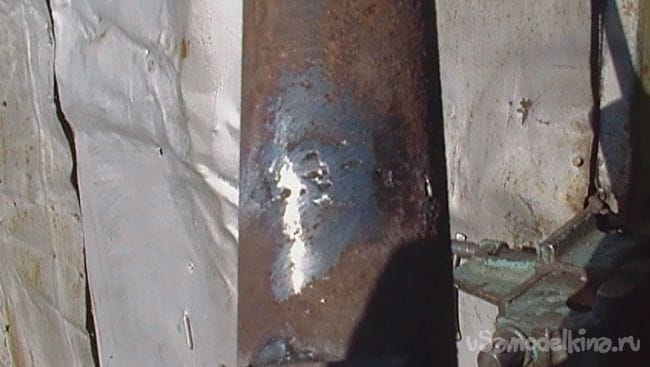

Не вынимая заготовки из тисков, варю шов с внутренней стороны
Модернизация культиватора «Нева 100»

С наружной стороны выглядит так
Модернизация культиватора «Нева 100»

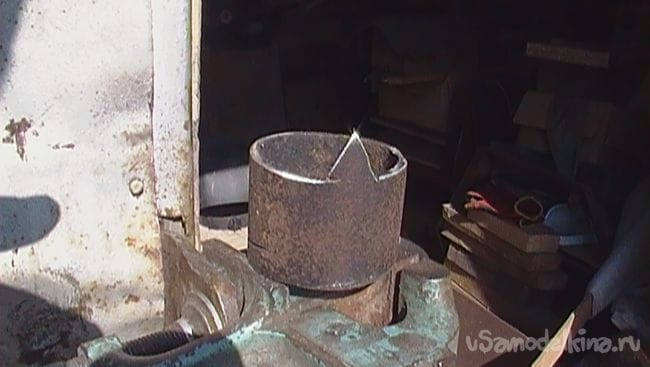

Отрезав новый кусок трубы, около 70 мм, назову его «юбкой». Сделал разметку и выпилил равнобедренный треугольник со стороной 15 мм. Лишнее отрезал по разметке.
Модернизация культиватора «Нева 100»

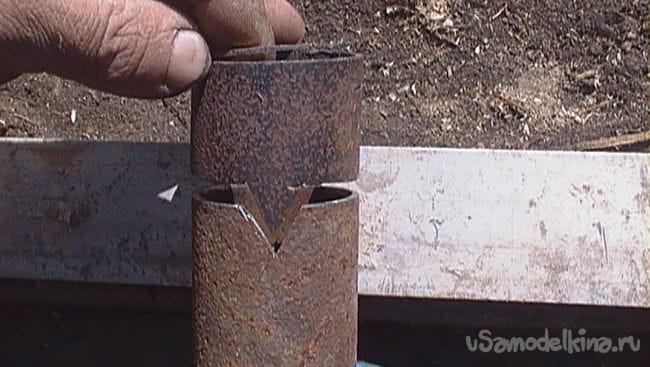

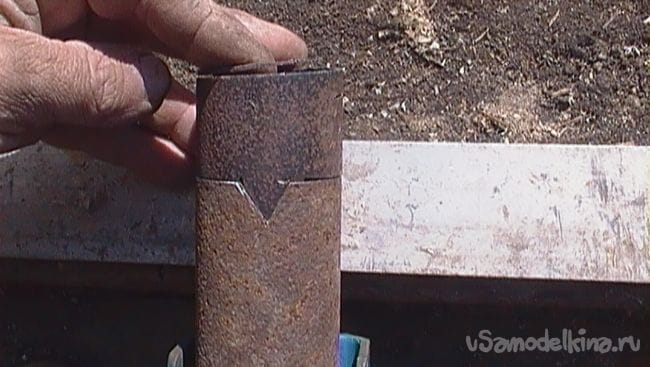

Обработав внутреннюю поверхность «юбки» и сняв внутренний заусенец напильником примерил «юбку» на втулку. Убрав втулку наложил юбку на направляющую трубу, очертил готовый треугольник. По разметке сделал вырез.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

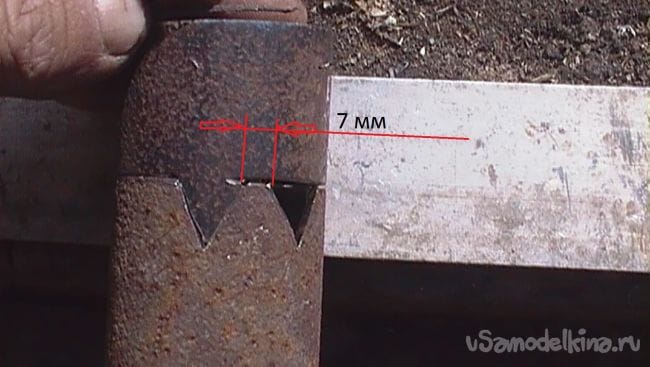

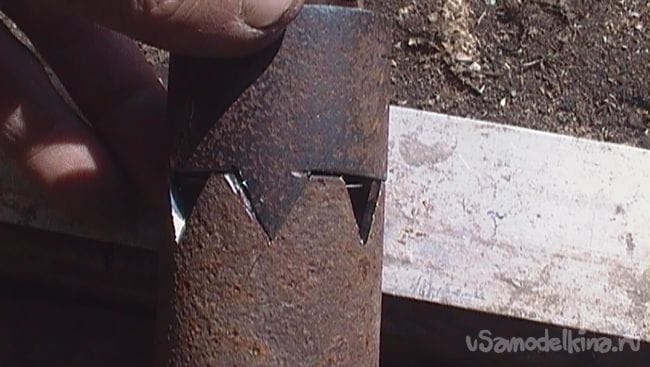

Отступив от вершины 7 мм сделал разметку и выпилил второй треугольник.
Модернизация культиватора «Нева 100»

Аналогичным способом выпилил третий треугольник.
Модернизация культиватора «Нева 100»

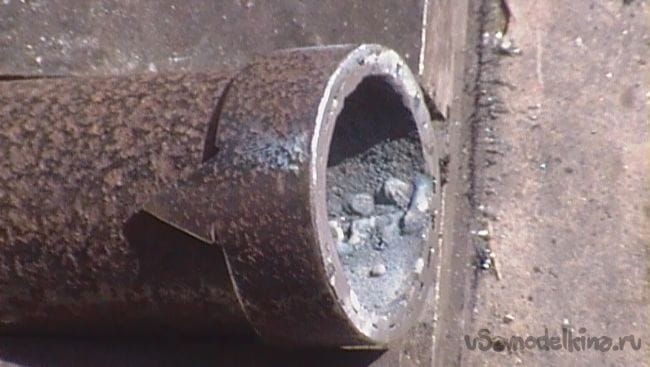

Повторно одев юбку на втулку прихватил сваркой. Подравнял края, проварил по торцу и выровнял.
Модернизация культиватора «Нева 100»

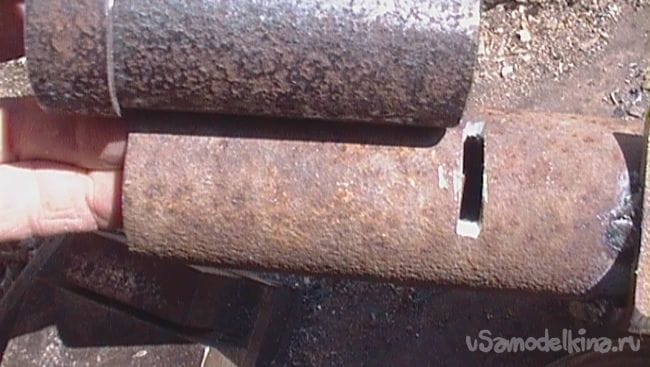

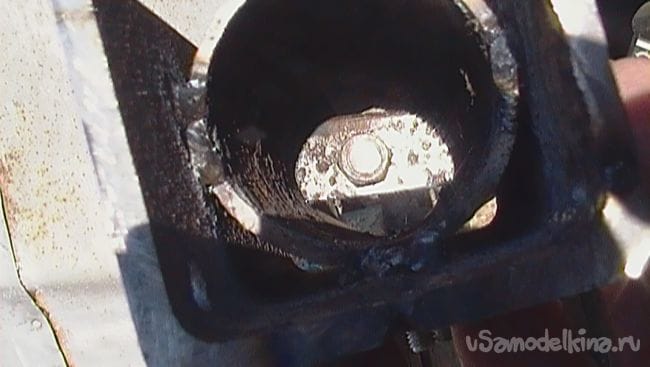

Для крепления втулки в направляющей трубе пропилил, с противоположных сторон, отверстия
Модернизация культиватора «Нева 100»

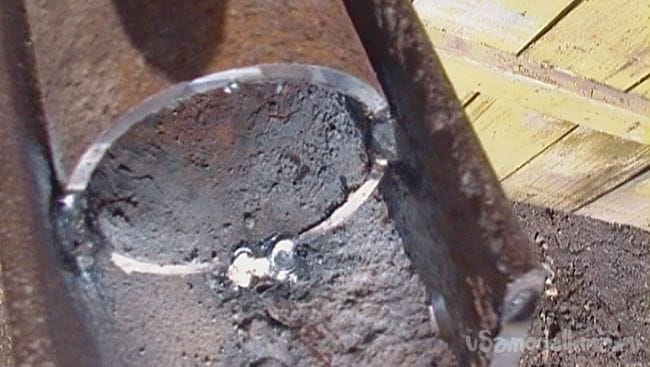

Для металлической полосы, оставшейся от уголка. Примерив полосу в направляющей трубе, просверлил отверстие и нарезал резьбу М10 х 1. Вставил полосу в направляющую трубу и проварил.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

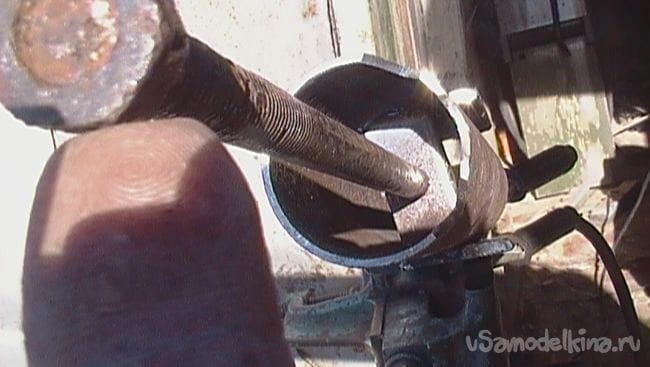

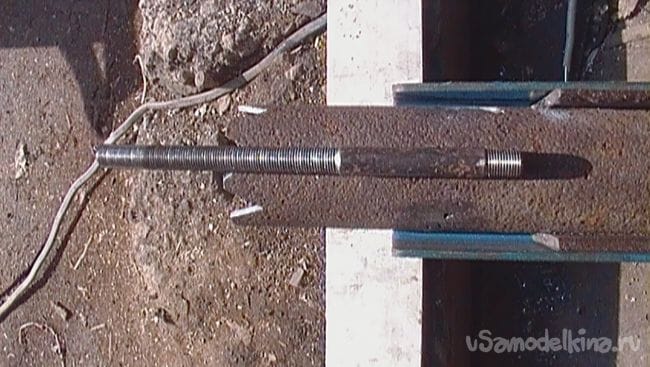

Для стягивающего болта пригодился старый длинный болт, на конце которого нарезал резьбу М10 х 1. Закрутил стягивающий болт и закрутил контр гайку.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

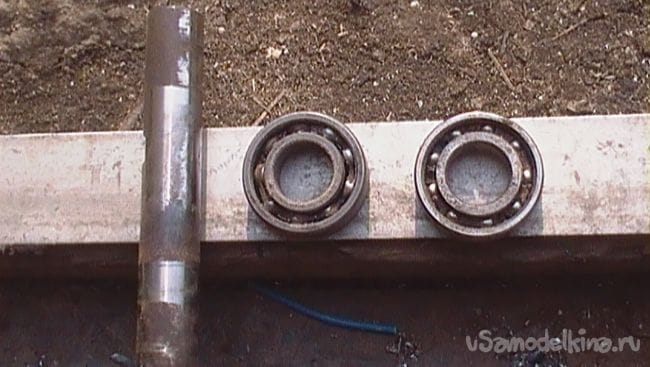

Для регулировки «руля» вверх – низ взял 2 шариковых подшипника, к которым подошёл старый шкворень от моего авто.
Модернизация культиватора «Нева 100»

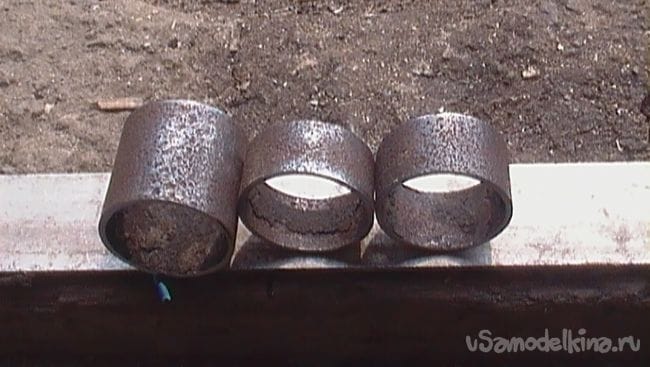

Для распорной втулки и обоймы – та же труба 51 мм.
Модернизация культиватора «Нева 100»

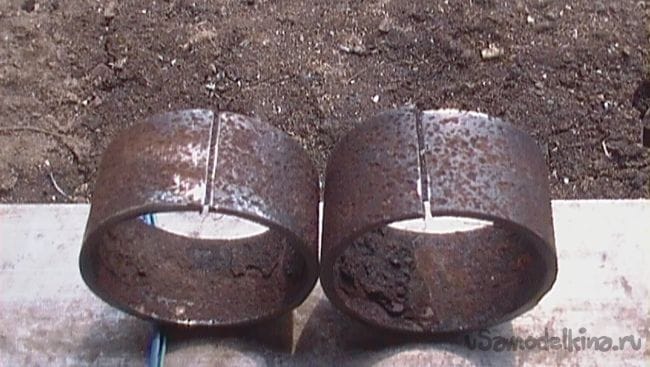

На обоймах сделал разрез.
Модернизация культиватора «Нева 100»

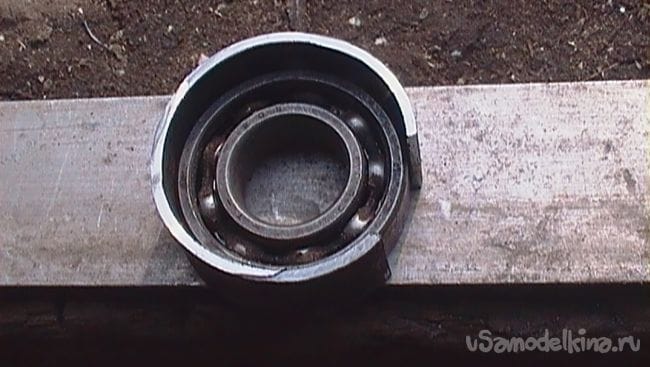

Раздвинув обоймы по разрезу, вставил подшипники и обстучал молотком для придания обоймам круга.
Модернизация культиватора «Нева 100»

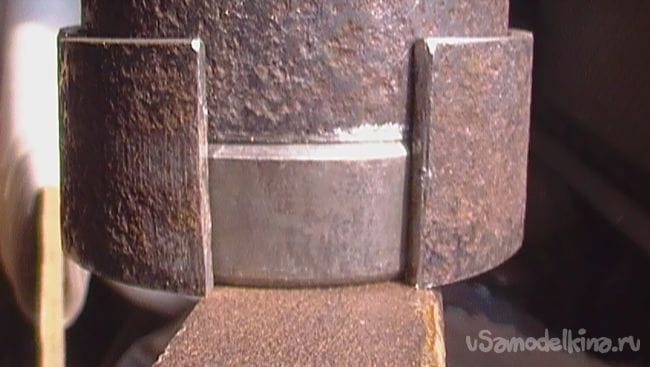

Сделал примерку. Для плотного прижима подшипника к распорной втулке и правильного размещения обоймы, пришлось сделать стяжку (шпилька с резьбой М6).
Модернизация культиватора «Нева 100»

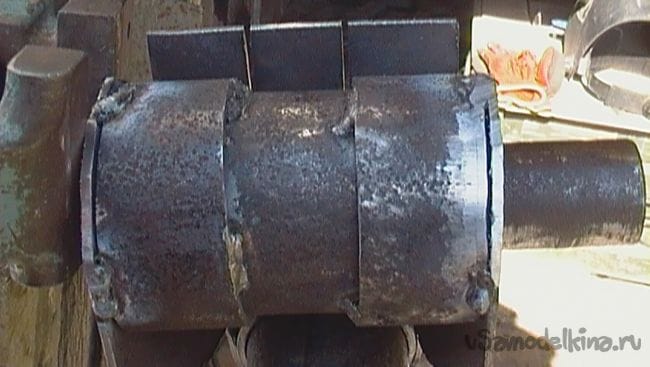

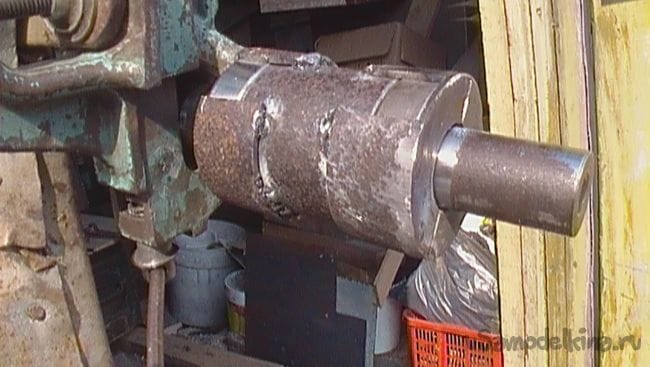

Приварив одну обойму, стянул и приварил вторую. Вставил ось.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

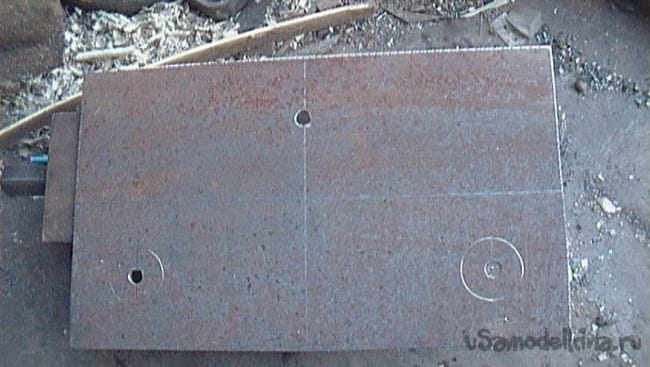

Для крепления обоймы вертикальной регулировки из листа стали, толщиной 2 мм, вырезал прямоугольник и сделал разметку.
Модернизация культиватора «Нева 100»

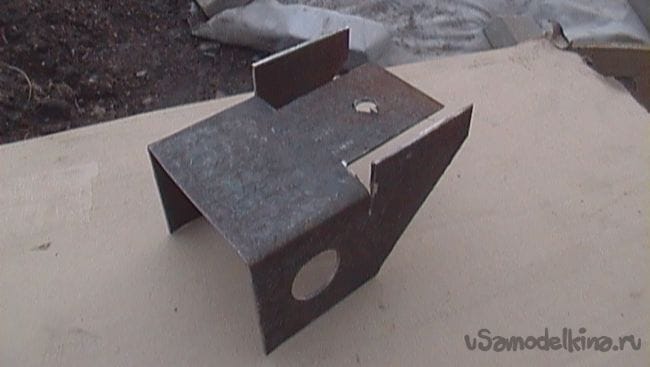

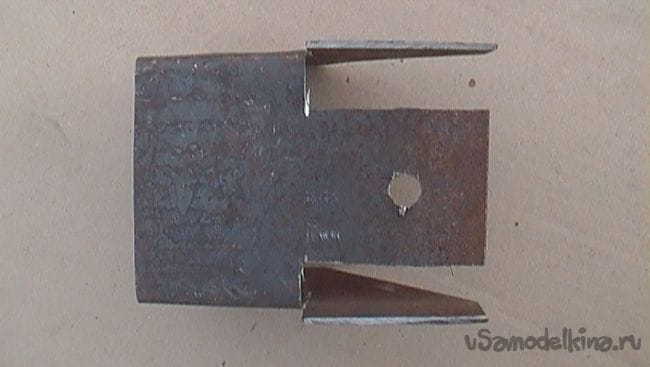

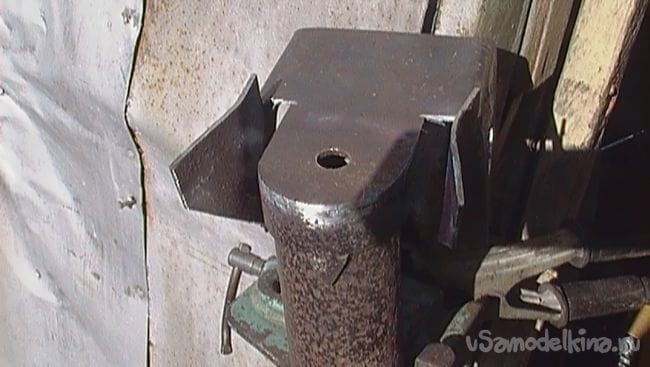

Просверлил отверстия: 10 мм, – болт крепления втулки; 2 отверстия 26 мм, – ось вертикальной регулировки руля. После разметки и подрезки металла сделал загибы.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

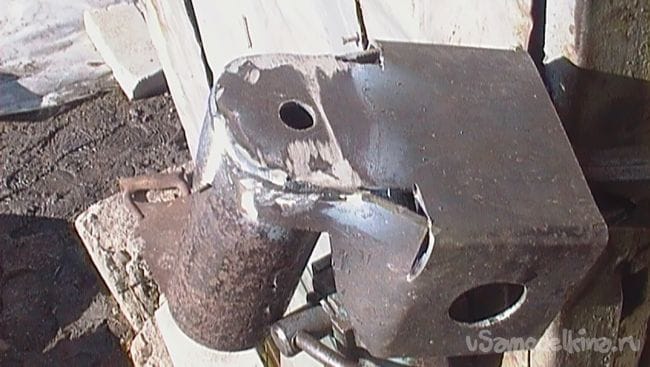

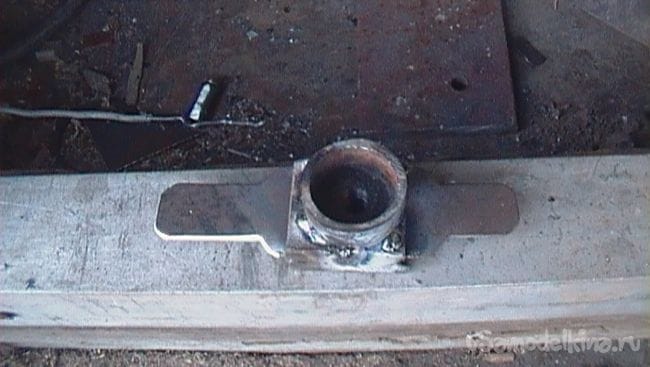

Приварил держатель обоймы к втулке.
Модернизация культиватора «Нева 100»

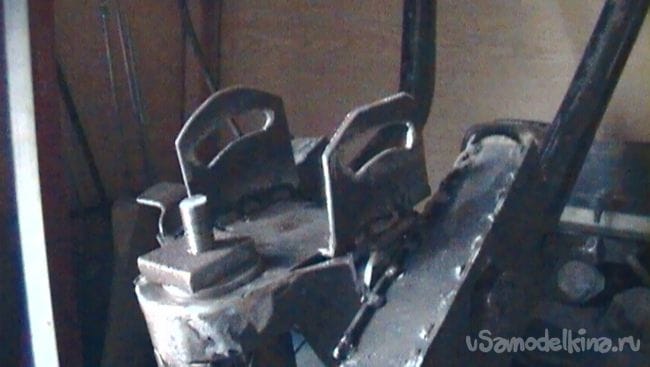

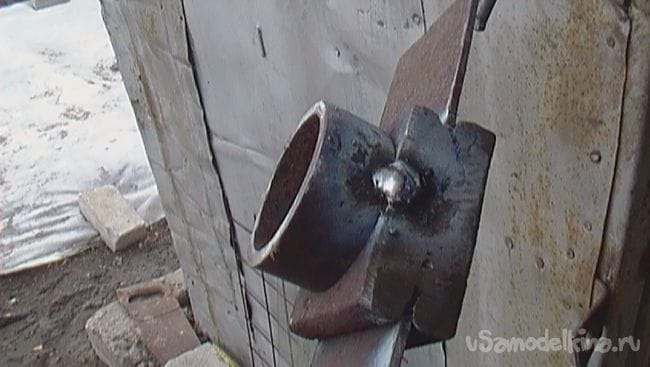

Подогнул, подрезал и приварил боковины к втулке.
Модернизация культиватора «Нева 100»

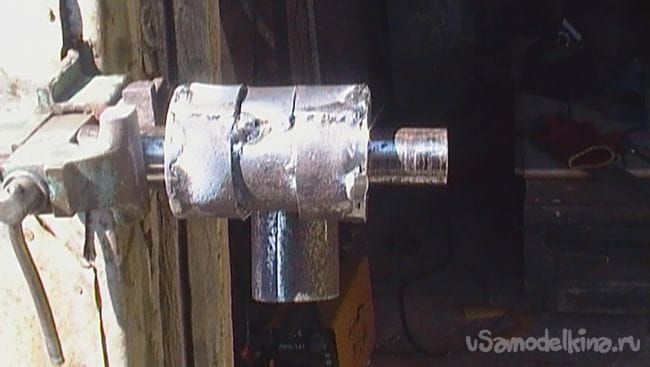

Вставил обойму в держатель и вставив ось прихватил сваркой
Модернизация культиватора «Нева 100»

Сделал надрезы в держателе. Подогнул с помощью газового ключа и проварил оставшиеся швы.
Модернизация культиватора «Нева 100»

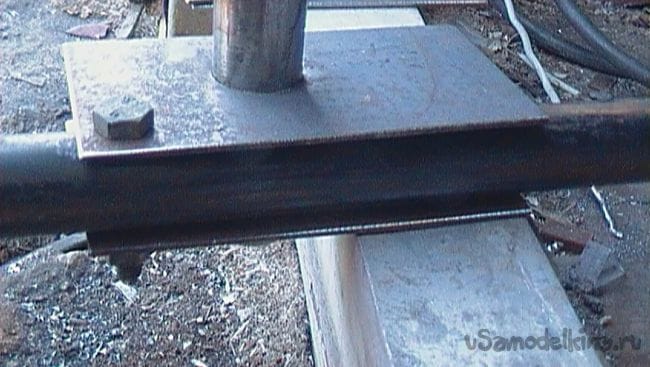

Для крепления ручек руля вырезал 4 пластины из металла 2 мм. Сделал разметку и высверлил, в каждой пластине, отверстие 25 мм для оси. Примерил пластины с осью к ручкам руля.
Модернизация культиватора «Нева 100»

Сделав разметку просверлил отверстие 8 мм и прикрутил к одной ручке.
Модернизация культиватора «Нева 100»

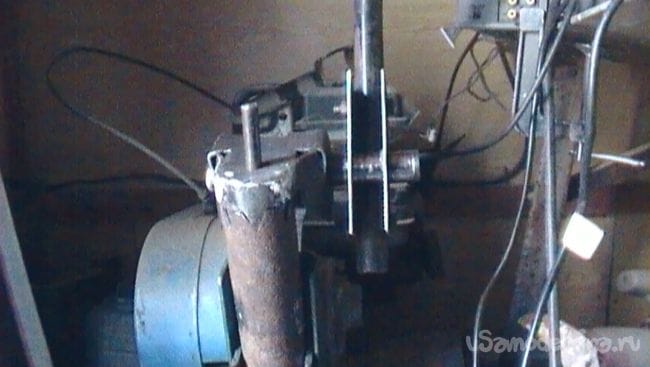

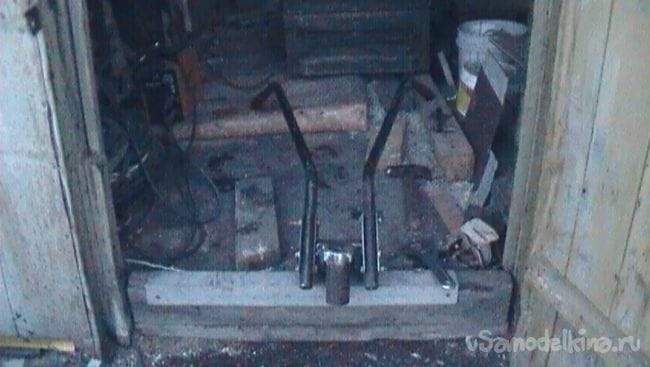

Просверлив второе отверстие закрутил второй болт. Примерил к месту установки.
Модернизация культиватора «Нева 100»

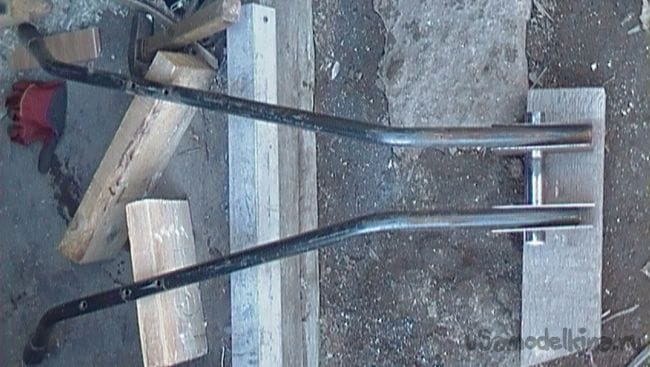

Аналогичным способом сделал вторую ручку.
Модернизация культиватора «Нева 100»

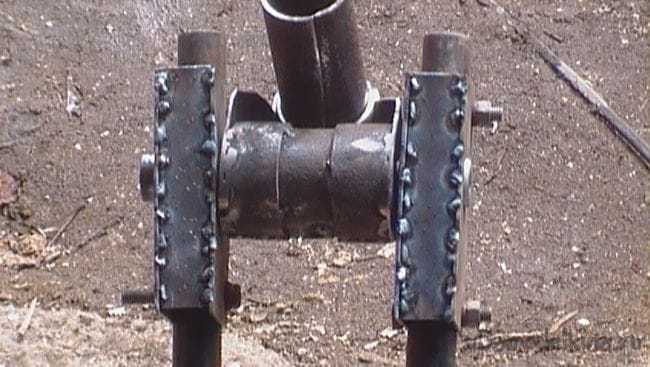

Для жёсткости, вырезал и вставил 2 полосы. После проварил сваркой.
Модернизация культиватора «Нева 100»

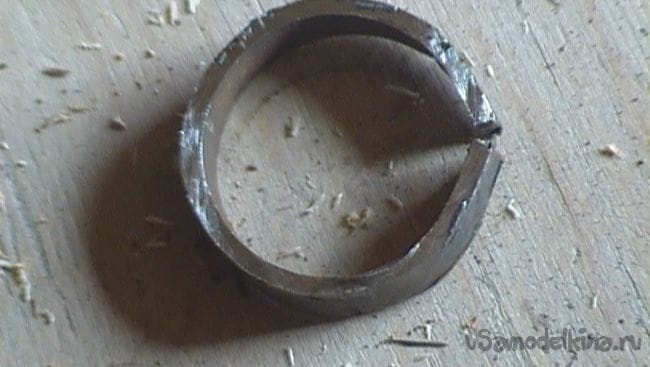

Для того, что бы ось не выходила дальше положенного потребовалось изготовления упора. Для него отрезал полосу, шириной 8 мм. Из неё изготовил кольцо, изогнув её вокруг оси.
Модернизация культиватора «Нева 100»

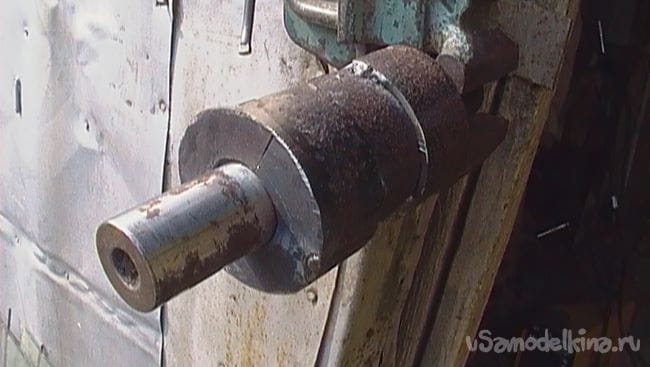

Установил кольцо на ось и обварил его.
Модернизация культиватора «Нева 100»

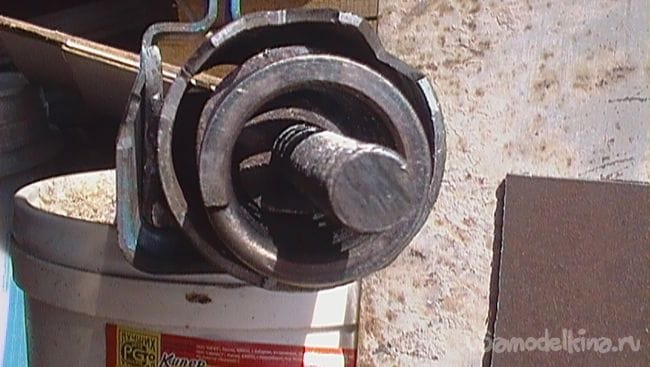

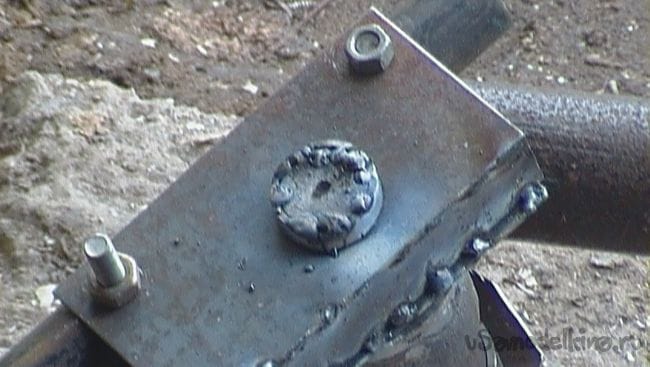

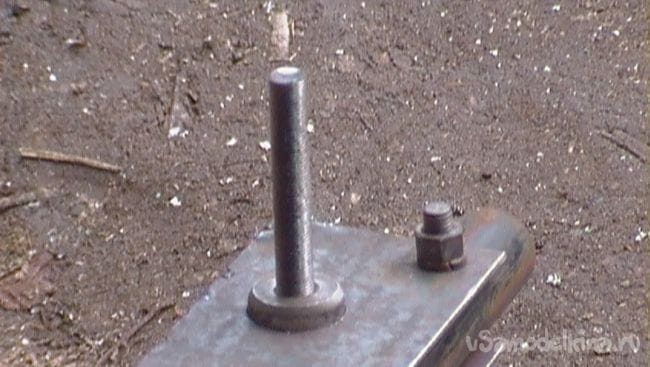

С другой стороны оси вкрутил шпильку с резьбой М10 х 1.
Модернизация культиватора «Нева 100»

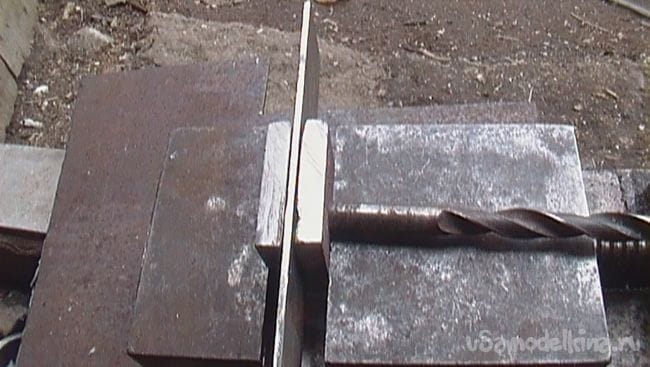

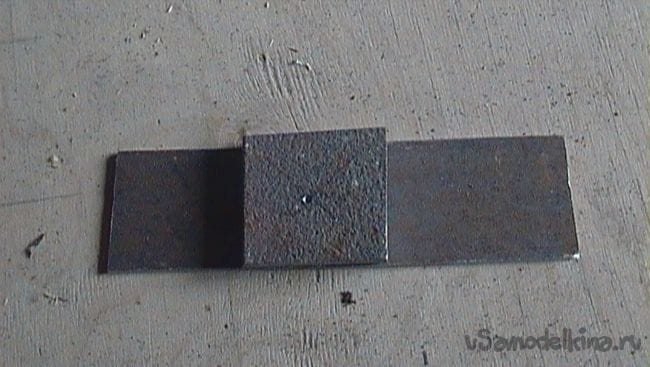

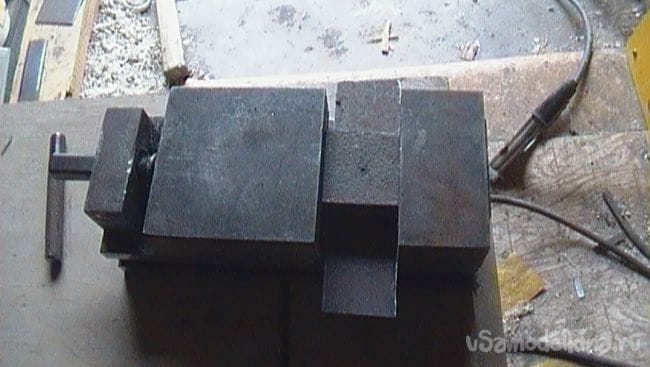

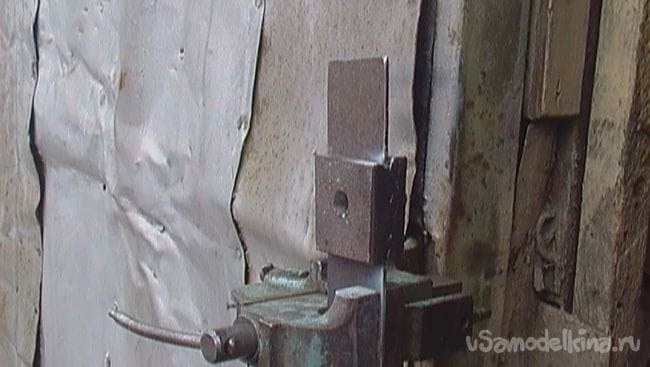

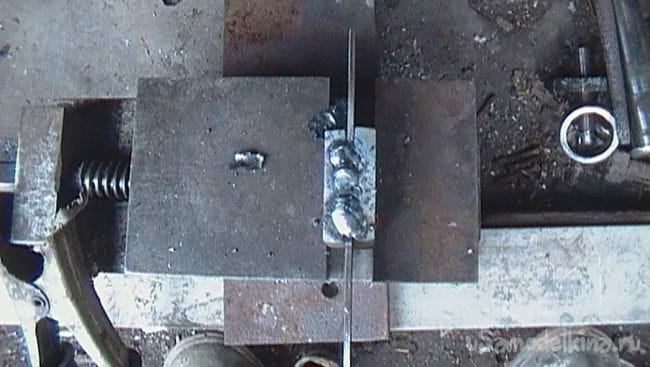

Для закрепления вертикальной регулировки руля потребовалась гайка. Для этого из металла толщиной 9 мм отрезал 2 квадратика и полосу из 2 мм железа зажал в тиски,
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»
И просверлил отверстие 9 мм. Затем сложив заготовки в месте и совместив отверстия, с помощью сверла
Модернизация культиватора «Нева 100»

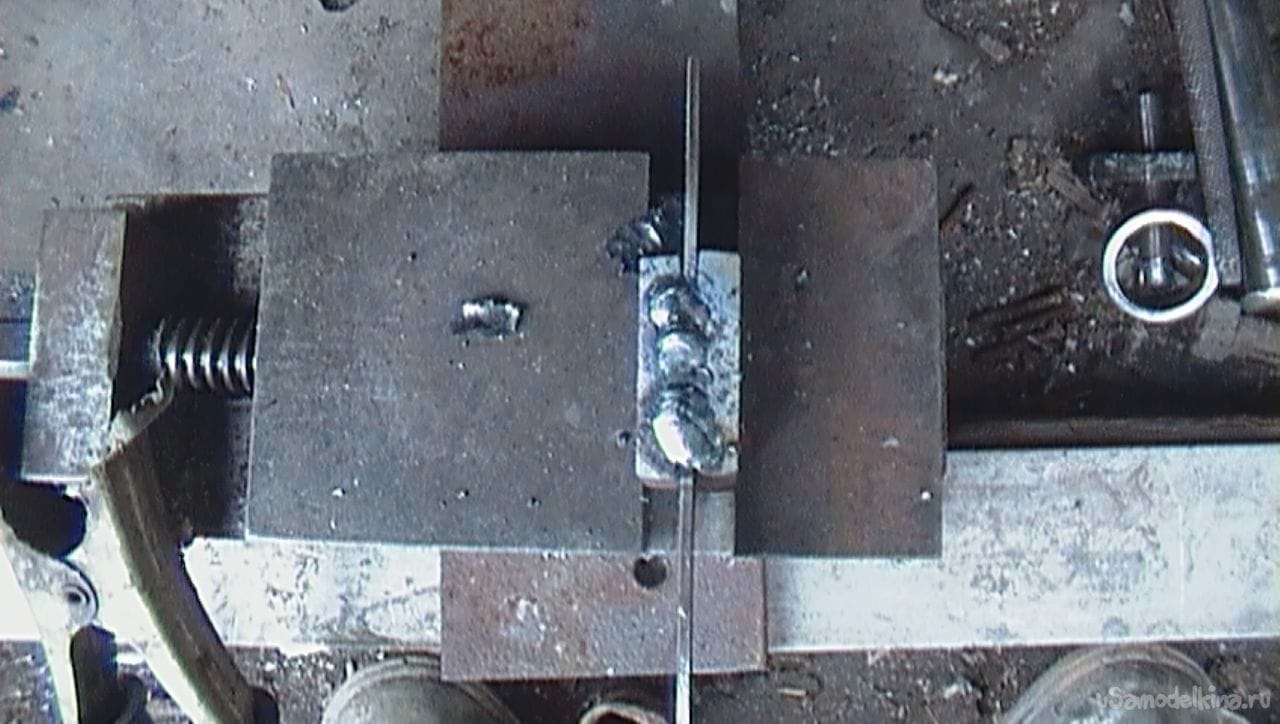

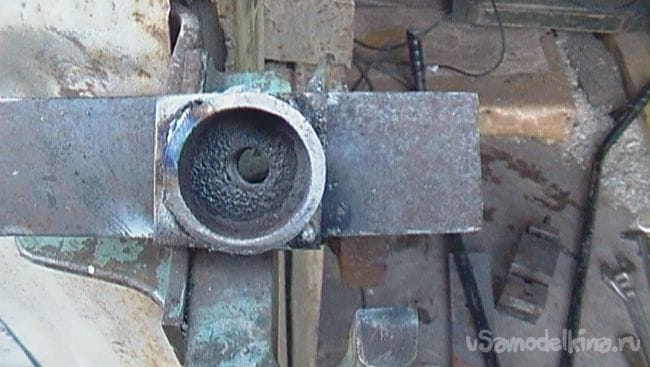

Зажал в тиски, убрал сверло, и соединил сваркой.
Модернизация культиватора «Нева 100»
Получился токая барашковая гайка в которой, после обработки, нарезал резьбу.
Модернизация культиватора «Нева 100»
Для увеличения зазора между осью и гайкой, приварил кольцо из отрезка трубы.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»
После обработал «ушки» гайки.
Модернизация культиватора «Нева 100»
Собрал всё вместе. Для крепления штатной распорки пришлось просверлить новые отверстия.
Модернизация культиватора «Нева 100»

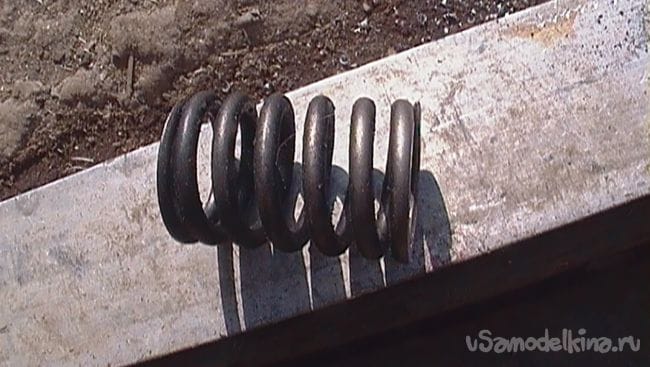

Для выталкивания втулки с рулём потребовалась хорошая пружина, например пружина клапана автомобиля.
Модернизация культиватора «Нева 100»
Из стягивающего болта сделал шпильку, нарезав резьбу.
Модернизация культиватора «Нева 100»

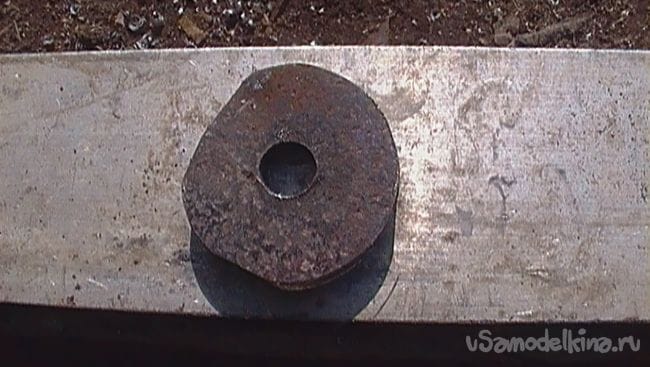

Для опоры пружины взял изготовленную гайку. И с помощью электродрели и шлиф машины (закреплённой на столе с помощью болта) обработал её.
Модернизация культиватора «Нева 100»

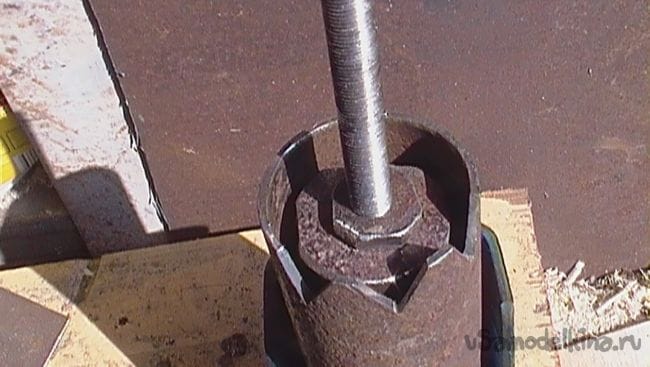

Теперь она входит во втулку с некоторым зазором. После регулировки, изготовил контр гайку (внутренний размер пружины) и закрутил её.
Модернизация культиватора «Нева 100»
Установил пружину.
Модернизация культиватора «Нева 100»

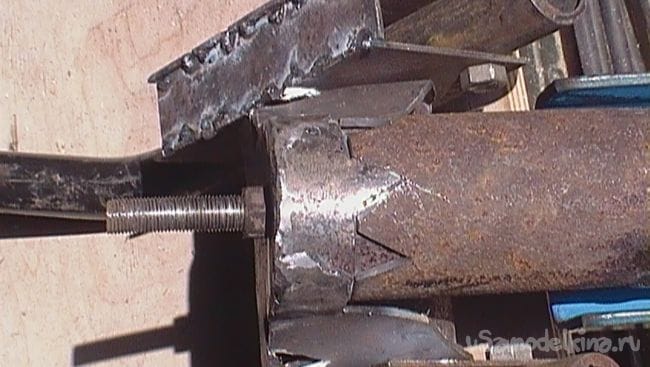

Собрал узел.
Модернизация культиватора «Нева 100»

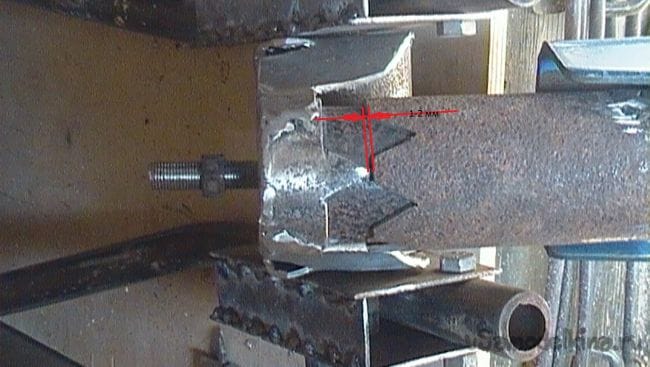

При отпущенной гайке зазор составляет 1-2 мм.
Модернизация культиватора «Нева 100»

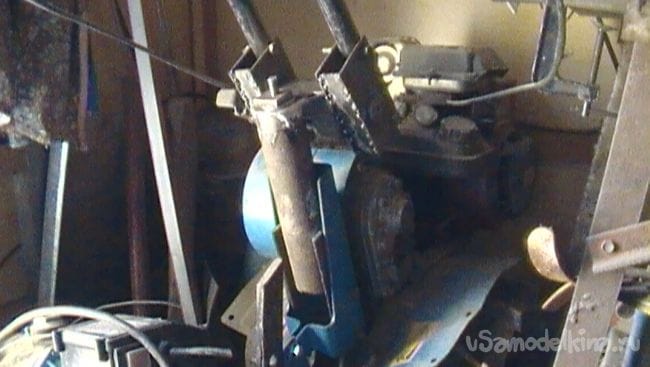

Установил всё на штатное место.
Модернизация культиватора «Нева 100»
Модернизация культиватора «Нева 100»

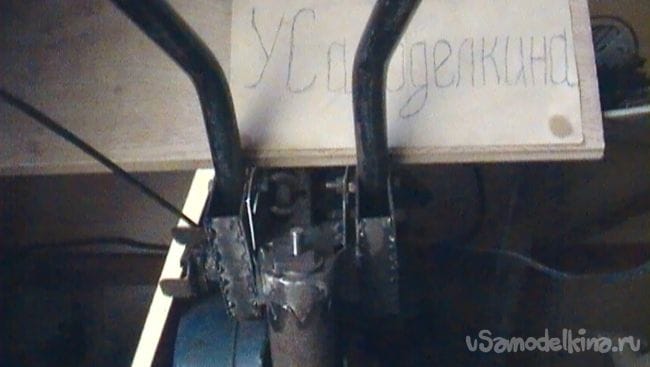

Для установки ручек руля под нужным углом вырезал и приварил сектора.
Модернизация культиватора «Нева 100»
Агрегат готов к работе.
Модернизация культиватора «Нева 100»
