Автоматический полив огорода

Автоматический полив огорода

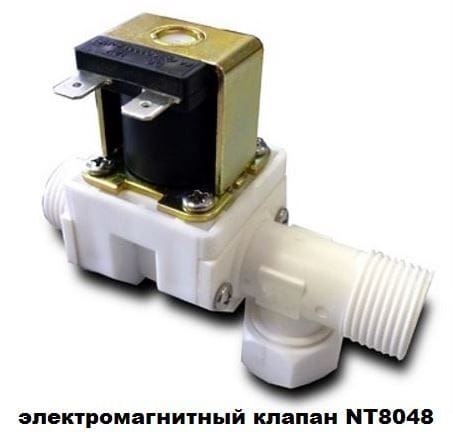

Этот проект предполагает применение электромагнитного клапана NT8048 с соответствующим напряжением в 12В. Причиной этому стали два основных фактора:
1. Проект отличается электробезопасностью благодаря низкому напряжению. При попадании воды на клапан или касания влажными руками даже с включенным питанием система остается безопасной.

2. Дальнейшая модификация предполагает наличие аккумуляторной батареи с напряжением в 12В и емкостью 15АЧ, благодаря чему проект получит автономное питание заряд, которого будет выдерживать нагрузку на протяжении недели.
Автоматический полив огорода


Система подключения:
1. Система подключается к водопроводу предполагаемого участка.
2. Система автоматического полива может питаться током от любой свободной розетки. Лучше если эта розетка будет защищена отдельным идущим от распределительного щитка проводом с имеющимся автоматом защиты срабатывания на небольшой ток. Это послужит дополнительными мерами безопасности в электросети дома.

Требующиеся детали:
1) клапан NT8048 с соответствующим напряжением в 12В;
2) розеточный электронный таймер;
3) сетевой адаптер с напряжением 12В и током 3А (можно использовать и другие, ведь для функционирования клапана хватит тока 0,5А);
4) электрический двухжильный кабель длинной, которая будет соответствовать расстоянию между розеткой и клапаном, с учетом траектории прохождения;
5) переходник для системы подключения шланга Gardena с резьбы 1/2 дюйма;
6) шланг с гайкой на конце 1/2 дюйма для линии подвода воды;
7) обжимные клеммы;
8) распылитель воды – «вертушка»;
9) куски термоусадочной трубки;
10) для соединений и монтажа потребуются кусачки, пассатижи и клещи;
11) тестер.

Автоматический полив огорода

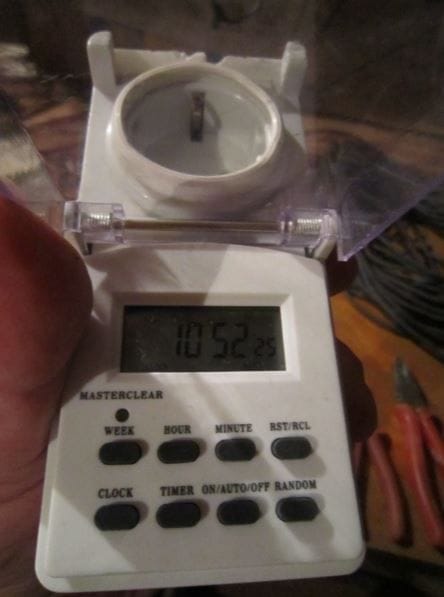

Начнем с таймера. Изучив инструкцию по эксплуатации таймера, фиксируем время полива. Продолжительность вы сможете установить индивидуально позже после проведенного наблюдения и анализа. Пока устанавливаем 30 минут.

Автоматический полив огорода

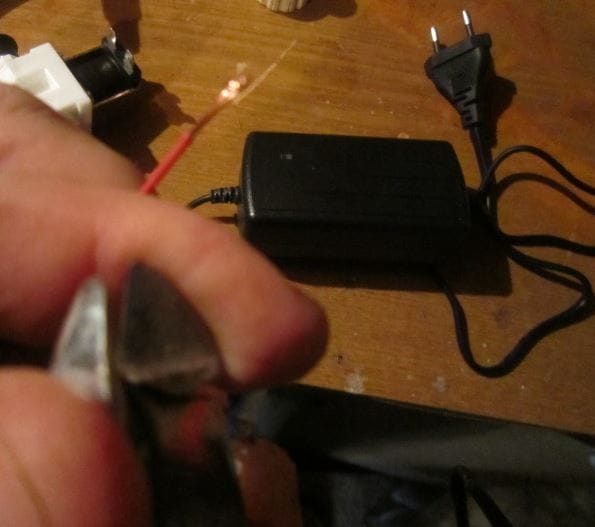

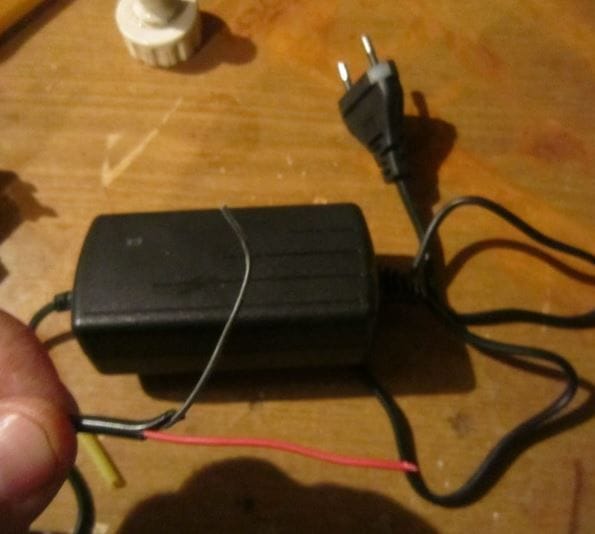

От сетевого адаптера следует отсоединить, при помощи кусачек, вилку от низковольтного выхода, но вилка для сети 220В должна остаться на приборе. Освобожденные проводки выходного кабеля адаптера следует зачистить и пока отложить.

Автоматический полив огорода

Автоматический полив огорода

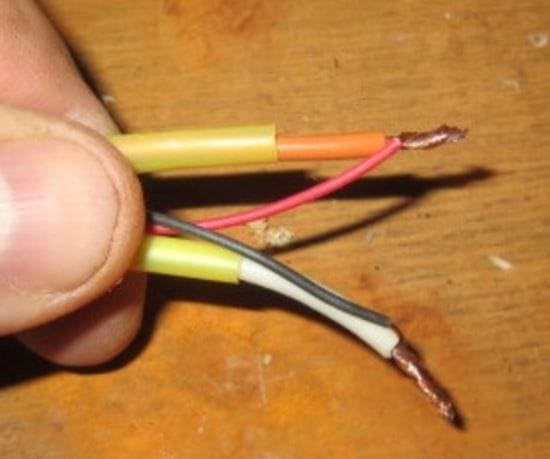

На одном конце двухжильного кабеля зачищаем проводки и надеваем на них кусочки термоусадочной трубки.

Автоматический полив огорода

Автоматический полив огорода


Теперь можно соединить провода адаптера и кабеля вместе.

Автоматический полив огорода


Соединенные проводки нужно пропаять при помощи паяльника, теперь места соединения можно прикрыть надетой ранее термоусадочной трубкой. Чтобы трубка плотно уселась ее нужно подогреть.

Автоматический полив огорода

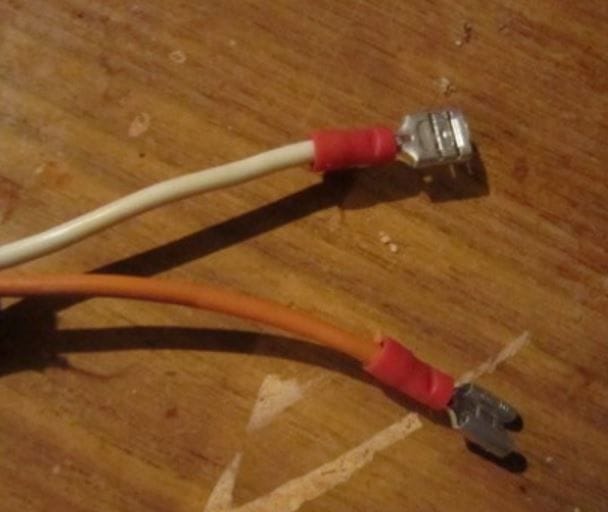

Вторую сторону кабеля также зачищаем на конце и обжимаем выходы клеммами.

Автоматический полив огорода

Автоматический полив огорода

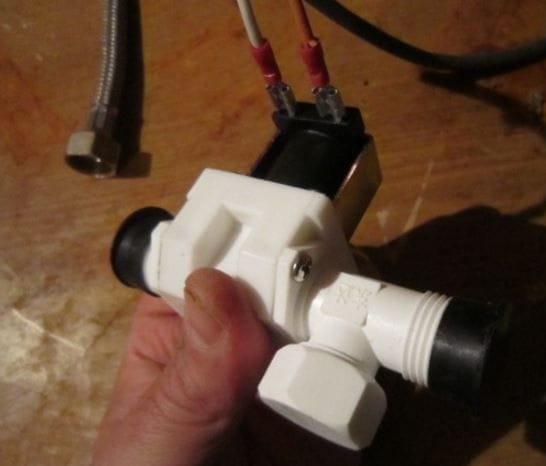

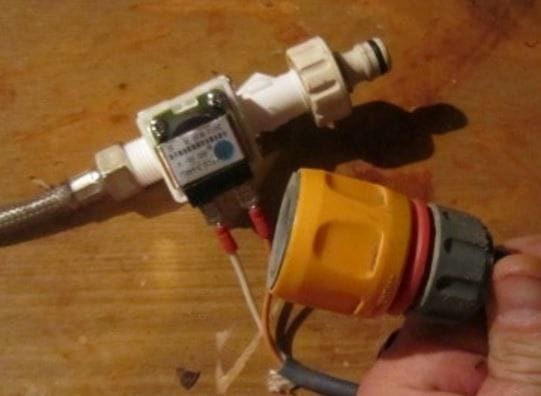

Теперь можно собирать электрическую цепь, надев клеммы на выводы электромагнитного клапана.

Автоматический полив огорода


Приступим к водяной части. Теперь к клапану присоединены провода. С обеих сторон нужно снять защитные колпачки и присоединить подводящий шланг к резьбе входного отверстия.

Автоматический полив огорода

Автоматический полив огорода


Перед навинчиванием гайки убедитесь в наличии внутри резиновой прокладки.

Автоматический полив огорода

Автоматический полив огорода

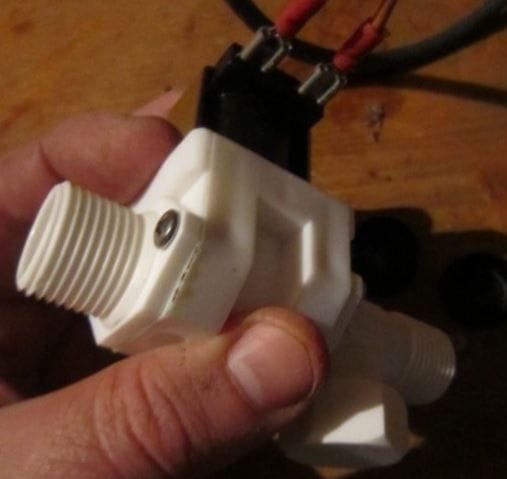

Если все на месте соедините гайку с резьбой входного отверстия и туго затяните ее.

Автоматический полив огорода

Автоматический полив огорода

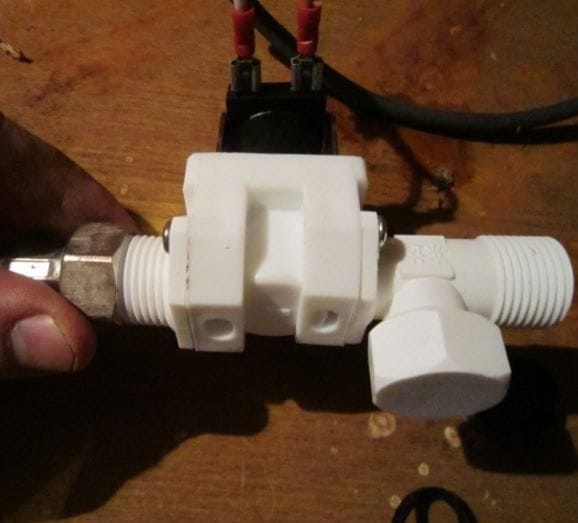

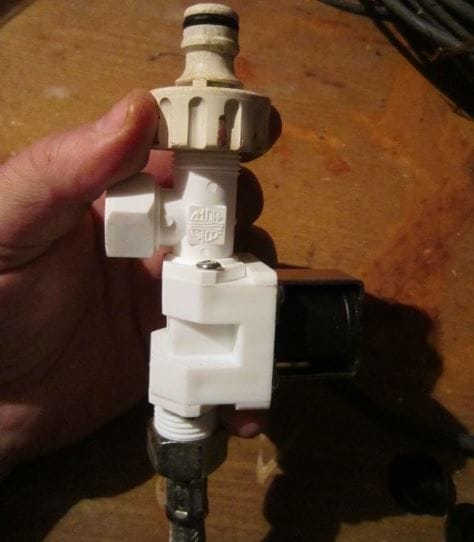

Переходник для подключения садового шланга соединяем с выходным отверстием и также туго завинчиваем.

Автоматический полив огорода

Автоматический полив огорода


Теперь система автоматического полива практически готова.
Установите клапан в предназначенном месте, и подсоедините садовый шланг.

Автоматический полив огорода

Автоматический полив огорода

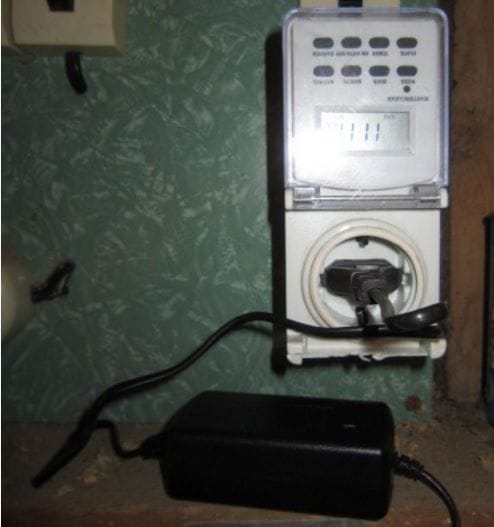

Включаем таймер в розетку.

Автоматический полив огорода

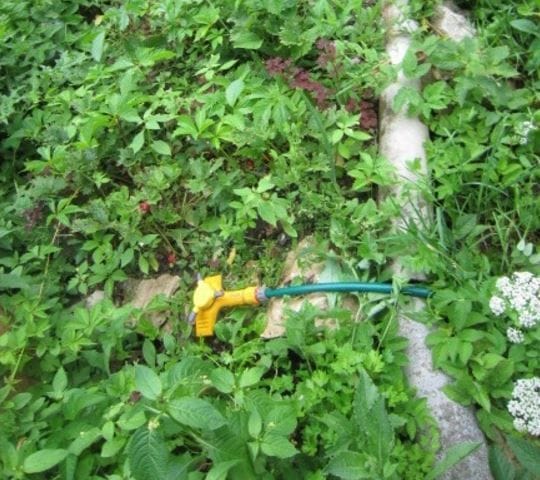

Нужно провести шланг к месту полива и зафиксировать разбрызгиватель.

Автоматический полив огорода

Автоматический полив огорода

Автоматический полив огорода


Все, теперь можно насладиться своим трудом, и оценить проделанную работу.

Желаю всем богатого и здорового урожая!

Преимущества системы:
- низкая стоимость;
- незамысловатая конструкция.

Мелкие недостатки:
- невозможность подстраивать полив под погодные условия;
- питание от сети, вы не сможете контролировать процесс подачи тока в свое отсутствие;
- таймер поддерживает только один клапан, что ограничивает полив.

Все недочеты и изъяны постараюсь убрать в следующих версиях своей системы.
Несколько слов о розеточных таймерах.

Существует два вида таймеров электронные и электромеханические. Электромеханические таймеры имеют стоимость ниже, но обладают рядом серьезных недостатков. В случае отсутствия электричества сбиваются настройки, что приводит к неудобствам и несвоевременному поливу. Поэтому и было отдано предпочтение более надежной электронной системе таймера.скачать dle 11.1смотреть фильмы бесплатно
