Простейшая цветомузыка на одном транзисторе

Для цветомузыки мне понадобилось:
1. Светодиоды 5мм зеленые 2 шт
2. Разъем
3. Транзистор кт817
4. Ненужные наушники.
Простейшая цветомузыка на одном транзисторе

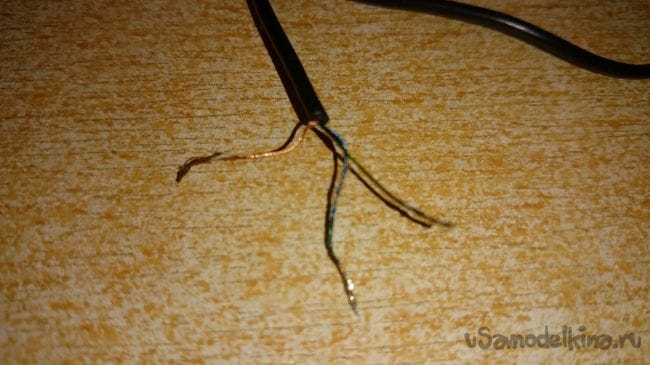

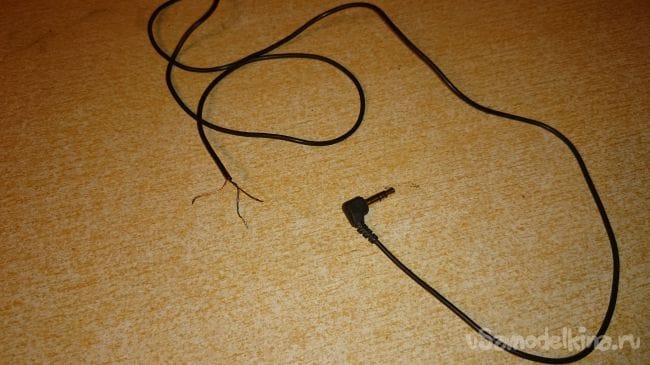

Первое что необходимо сделать-это отрезать вкладыши, и увидеть 3 провода:

Простейшая цветомузыка на одном транзисторе
Простейшая цветомузыка на одном транзисторе


Золотистый в данном случае-центральный, синий и зеленый выходы на вкладыши. Нам нужен центральный и один из выходов.

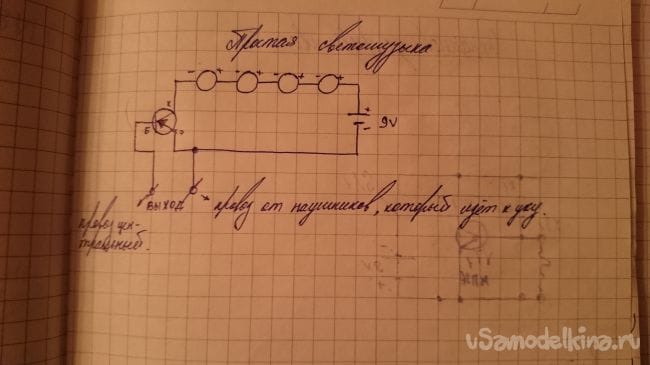

Собираем по схеме:
Простейшая цветомузыка на одном транзисторе

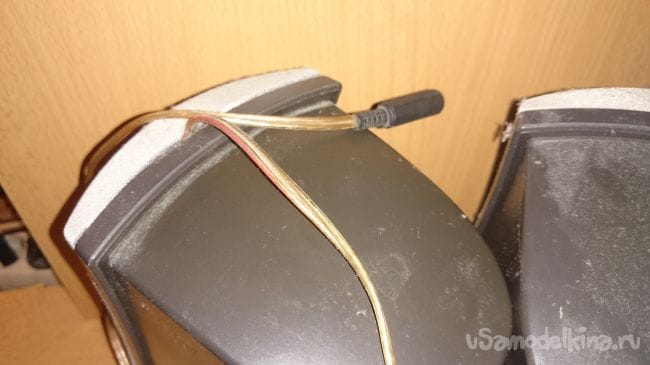

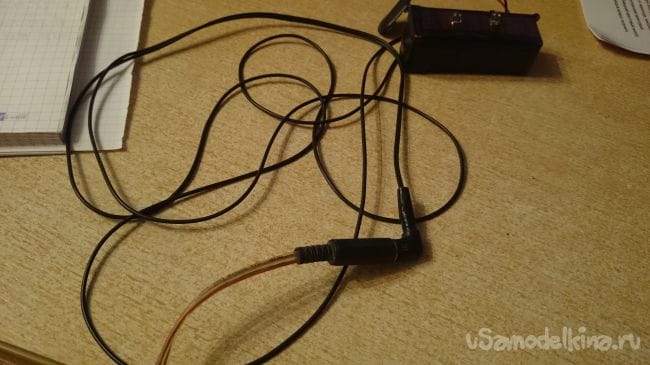

Необходимо подобрать разъем для наушников и припаять туда 2 провода, затем эти два провода припаять параллельно динамику, по крайней мере я так сделал, в системник включить это чудо не было желания (в разъем наушников) а параллельно динамику эт можно). Звук не пропадает. Вывел разъем под крону-питание.
Простейшая цветомузыка на одном транзисторе

Простейшая цветомузыка на одном транзисторе


Корпус сделан из мелкой коробки из под чего то, спереди пленка под дерево, вокруг лента черная. Фантазировать не хотелось, корпус можно и по круче забабахать если надо.

Простейшая цветомузыка на одном транзисторе


Видосик для того чтобы убедиться, что система рабочая:
