Свет в холодильнике на светодиодах

Свет в холодильнике на светодиодах

Нам достался старый холодильник типа "Бирюса-17". Лет ему было много...

У него плохо работал (неработал почти) термовыключатель биметаллический. Отсоединил и выбросил, а взамен поставил термостат по схеме hardloсka. И еще там стоял выключатель освещения ( ~220 В ) открытого типа на лампочку накаливания (о, ужас!) 220В.

Все это было удалено (и место внутри освободилось). Вместо этого была установлена (приклеена) светодиодная планка на 12В (15 светодиодов). И выключатель бесконтактный на герконе. Магнитик приклеивается на дверце сверху, а геркон со схемой управления в козырьке холодильника.

Питание ( 12 В ) берется от источника схемы термостата. Если нет термостата, можно поставить отдельный источничек внизу холодильника рядом с распределительной коробкой ~220 В. Ниже показана принципиальная электрическая схема устройства.
Свет в холодильнике на светодиодах

Материалы и инструменты:
Детали для изготовления показаны на фото (3)
Магнитик D=10мм (применяется в коробочках от сотовых и тп)
3 резистора 0,125 Вт (номиналы указаны на схеме)
Транзистор 2SC1627A
Транзистор 2SC945
Планка светодиодов (15 светодиодов спаянных 5 группами по 3 светодиода) на напряжение 12 В
Конденсатор 330 пФ
Геркон (20мм)
Провод в изоляции (~ 2м, если двужильный)
Платка универсальная
Платка для припайки геркона (текстолит 38х12 мм)
Источник питания 12 В (300 мА)

Паяльник
Канифоль, припой (ПОС61)
Бокорезы
Пинцет
Дрель со сверлом (желательно)
Клей Момент (немного совсем)
Свет в холодильнике на светодиодах


Вид на монтаж сверху
Свет в холодильнике на светодиодах


Платка управления утоплена в картон утеплителя
Свет в холодильнике на светодиодах

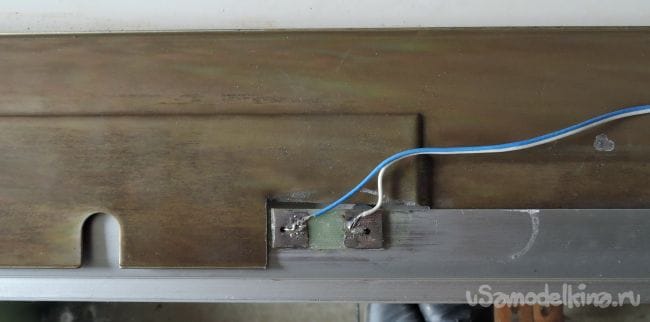

Вид монтажа геркона на текстолитовой платке. Платка приклеивается на корпус холодильника (дюралевый уголок в данном случае). На клей Момент.
Свет в холодильнике на светодиодах


Вид с открытой дверцей днем...
Свет в холодильнике на светодиодах

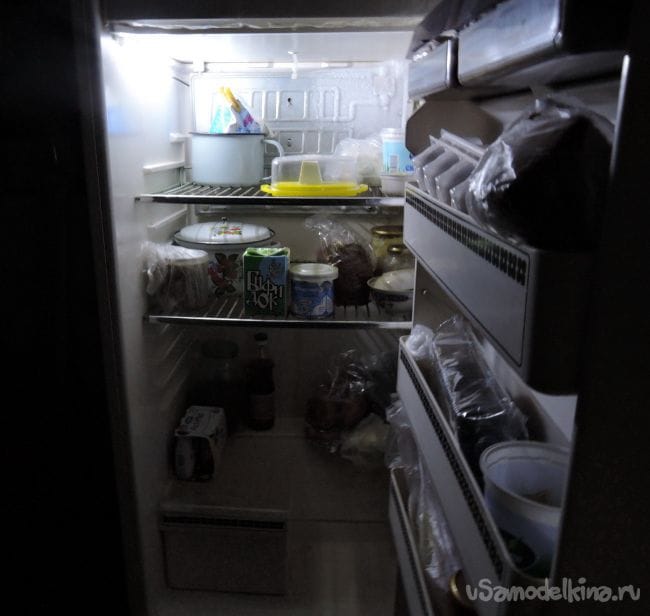

И вид с открытой дверцей ночью
Свет в холодильнике на светодиодах
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
9 комментариев
  1. Делаюсам
    winked Вроде идея интересная (АХ!) , а выполнена (ШВАХ?!)
    С таким же успехом геркон можно было поставить вместо штатного выключателя.
    А светодиодную ленту на все полочки. А так ничего особенного и не изменилось, что с лампочкой на 220в (почему она вас так испугала), что с лентой. Экономичнее? Не думаю. По той причине, что лампочки для таких "вещей" не более 7вт. А так вы делаете (собираете) схему не понятно зачем, когда можно включить напрямую геркон, да еще и адаптерный блок на 12 вольт. Овчина выделки не стоит.
    1. Pronin Автор
      С таким же успехом геркон можно было поставить вместо штатного выключателя.

      Нашел в инете фото раскрытого Бирюса-17. Там эту здоровую халабуду-выключатель света 220В с лампочкой
      и с термовыключателем двигателя ~220В и торчащей гнутой трубкой термовыключателя обвел красным цветом !
      Там по влажной стенке капли стекают, жинка вытирает (влажной уже) тряпкой...
      И в дырке куда провода ~220В выходят наружу образуется наледь, она счищает и ее ножом (железным, проводящим)
      Раньше я выключал из сети ~220В для разморозки и очистки. Но, получалось не всегда....
      В буржуйных выкл.на датчике Холла и свет есть и на всех полочках (защищенный) и автоматика.
      Но, и цена от 60тыс.руб, тк уровень другой.
      А лампочка накаливания в Бирюсе-17 стояла то ли 15, то ли 25 Вт!! с голым цоколем!
      Ночью не было света и холодильник потек... Утром дали свет. Здесь и есть нарушение ПТБ. Говорю жинке - не подходи к старью...
      Лезу, отключаю из розетки и тогда протирать и подтирать...
      А после модернизации внутри холодильника теперь нет никаких голых цоколей и тп переключателей и проводов ~220В
      И освещение приятное :)
  2. Pronin Автор
    когда можно включить напрямую геркон

    Просто вы не в теме. Геркон(2см) расчитан на маленький ток и маленькое напряжение...Все надо делать по ТУ (хоть и самоделку или еще что в электрике...) И в данном случае еще и знать ПТБ

  3. Делаюсам
    В какой такой я не в теме и где нарушается мной ПТБ? Объясните пожалуйста. winked
  4. Делаюсам
    winked Много написали и не в тему.Особенно толи - толи, потатоли. Вы вообще то понимаете, что обсуждаете? Те же герконы ( расчитан на маленький ток и маленькое напряжение..) опять абстрактные выводы (да и разные они бывают). И так еще раз вопрос:- Где мной нарушено ПТБ?
    И.. значит кто делал это холодильник, не в зуб-нагой в ТУ и ПТБ?
  5. Pronin Автор
    ... Где мной нарушено ПТБ?

    У вас незнание ПТБ. Мне приходилось давать и техническое заключение по несчастному случаю на производстве. Применили в новом устройстве источник питания (упрощенный) из ж-ла Радио...
    И по геркону практически, например МКА10110 ток<20мА, напряжение <30В Нагрузка только активная
    И.. значит кто делал это холодильник, не в зуб-нагой в ТУ и ПТБ?

    И да. Зато недорого и что сумели. Даже дефицит был. И считалось, что применять БЫТОВОЙ холодильник вы будете на изолированном полу (дерево, линолеум), без всякой там воды winked не возле раковины с водопроводом и тд
  6. Делаюсам
    wink Что с вами, вы здоровы? Что вы тупо повторяете одно и тоже
    "У вас незнание ПТБ." откуда такие выводы вы сделали?
  7. Валерий
    А мне с диодным светом не хотелось бы... Холодный он какой-то, не приятный.

    Купил первую партию диодных лампочек лет семь назад. Тогда они только появлялись и были дорогущими. И я не разобрался, что надо "тёплый белый" брать...Я 20 шт купил, вкрутил 10 в коридор, 10 в кухню. Ну такой уже свет страшенный - как от люминисцентных в магазинах и больницах)))) ..... Потерпел дня три,.. а потом выкрутил и пользуюсь ими в подвале, в гаражах и т д ... Т.к., редко перегорают, то до сих пор ещё много есть... А домой набрал "тёплых" только.
    Я понимаю, что Вы из соображений безопастности. И тут дело не в том, что, как говорил уважаемый Делаюсам, "кто делал это холодильник, не в зуб-нагой в ТУ и ПТБ" , а в том, что холодильник-то да-авным давно менять надо! Я из более нового, двухкамерного с большим морозильником внизу уже пару лет назад компрессор сделал.)))). А таких, думал, и не бывает уже...

    Почему Вы сразу заглядываетесь на дорогие модели? Я вот недавно помогал покупать куму простой "Индезит"... Большой, двухкамерный, тихий и... дешёвый - примерно 400 долларов. Так что, стоит ли наворачивать старьё?
    Наши минские "Атланты" тоже довольно не плохие. (Сам пользовался таким 21 год. Это его я разобрал. И только потому, что сломал ручку на дверьке.... Посмотрел..Старый, пластик пожелтел. Дизайн опять-же... Махнул рукой и разобрал. А корпус отвёз брату в деревню - в нём, положив "на спину", удобно зерно хранить. Мыши не добируться. А тут ещё и два отсека.))))))
    Але нови ностра алис!
    1. Pronin Автор
      Почему Вы сразу заглядываетесь на дорогие модели?

      Дак не в вопросе покупки... а в вопросе технических решений. smile Про цветовую температуру у подсветки холодильника как бы не особо нужно. Не читать там же, в холодильнике!! :winked:
      А вот в настольной лампе, соглашусь. Мне нравится токма люминисцентка. Для мелких, точных работ. А всякие накальные, галогенки, светодиоды все не то, Imho.
