Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Этот тюнинг позволит сделать подсветку расположения шкалы заслонки печки более равномерной. Также с помощью этой статьи можно узнать, как подсветить рычажок управления заслонкой. Всего будет рассмотрено несколько вариантов, как это можно сделать, тут уже выбирает каждый сам для себя, что ему больше нравится.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Материалы и инструменты для тюнинга:

Комплект материалов зависит от того, какую схему подсветки выберет для себя самодельщик. Это может быть использование отдельных светодиодов, органического стекла и других элементов. В любом случае понадобятся проводки, паяльник с припоем.
Еще из инструмента будет необходима ножовка или другой подходящий режущий инструмент, дрель, отвертки и прочее.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Подсвечиваем шкалу заслонки отдельными светодиодами:

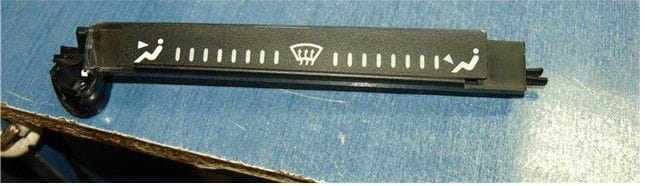

Шаг первый. Устанавливаем светодиоды

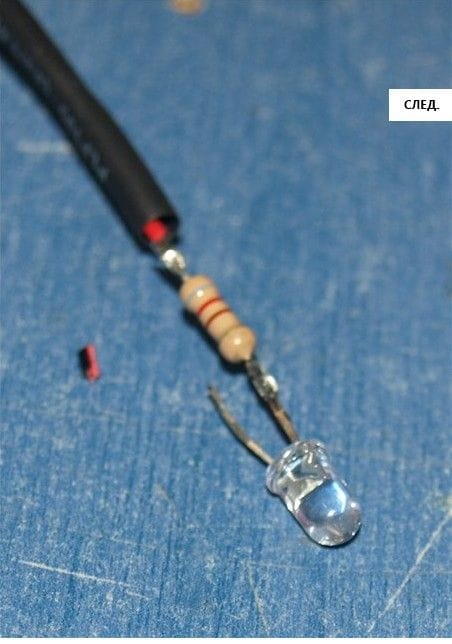

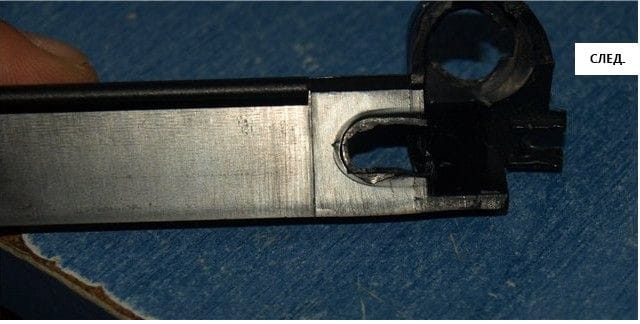

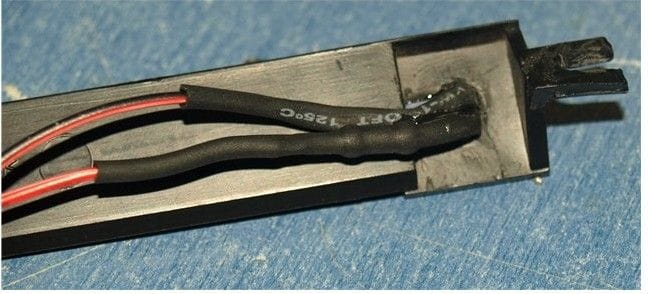

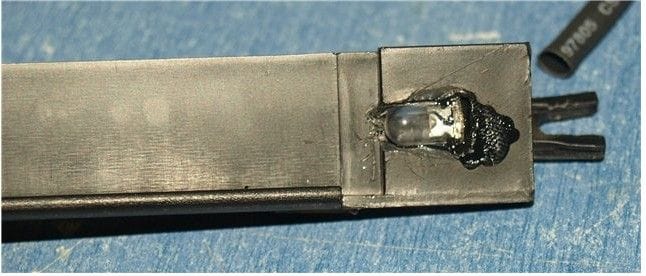

Для того чтобы установить светодиоды, нужно взять паяльник и с помощью него сделать отверстие с правой стороны. Чтобы диод был надежно закреплен, с другой стороны нужно припаять кусочек пластмассы. Что касается технических характеристик светодиодов, то их диаметр составляет 3 мм, а рассчитаны они на работу от источника в 12 Вольт без резистора.
С левой стороны шкалы нужно расположить второй светодиод, он должен находиться на одном уровне с первым.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Шаг второй. Покраска
На втором шаге автор красит планку корректором.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Шаг третий. Подключаем подсветку

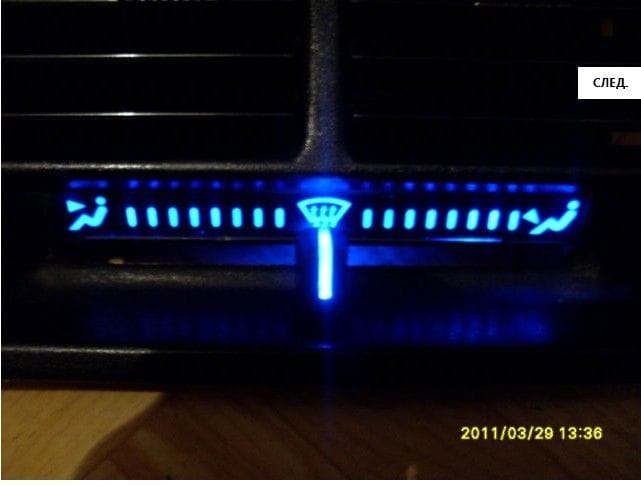

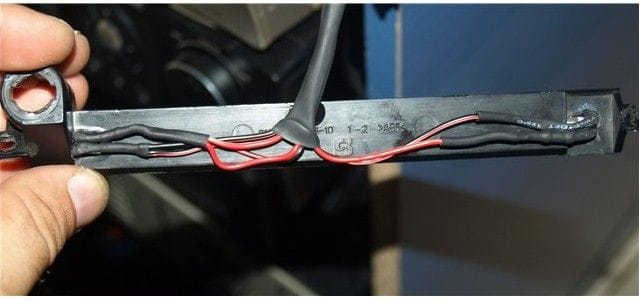

При подключении подсветки провод нужно натянуть, чтобы светодиод не болтался. Вот и все, подсветка готова. Она получилась равномерной и довольно приятной, в темное время суток не слепит.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Еще одним автором по имени Illuzion был предложен вот такой вариант подсветки.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

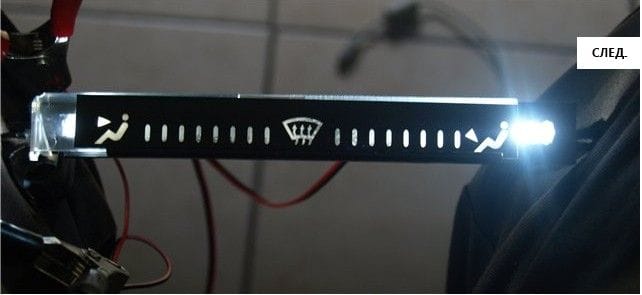

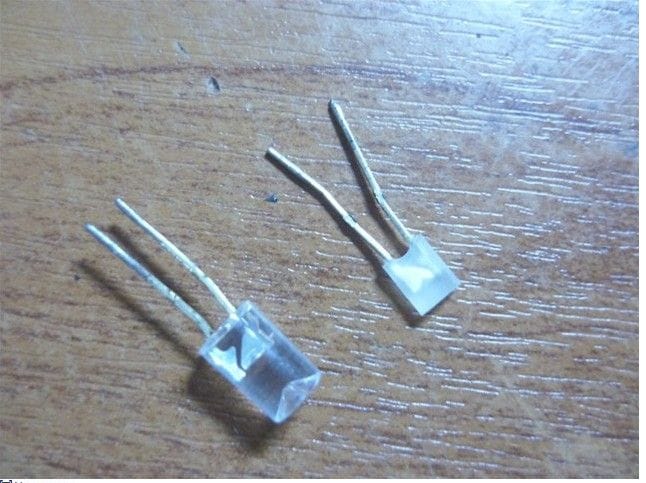

Головки светодиодов нужно немного спилить. После этого свет станет более равномерным. Всего на шкалу, которую можно увидеть на фото, ушло четыре светодиода по 3 мм.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

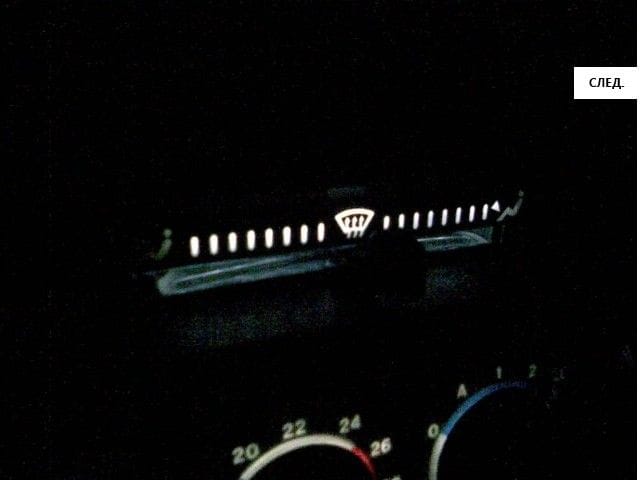

Третий вариант подсветки на фото
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110


Как подсветить шкалу печки старого образца


Для этой самоделки понадобятся диоды трех цветов диаметром 5 мм. Сперва нужно снять планку, в которую вставляется патрон с лампочкой. Планка держится на двух винтах. Далее необходимо достать рассеивающее стекло.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

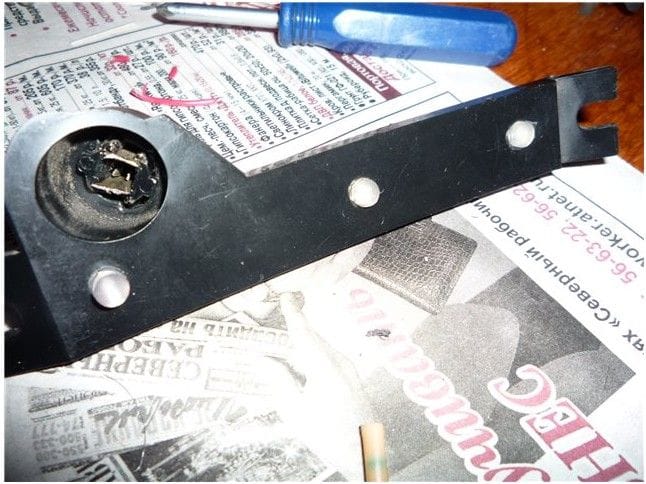

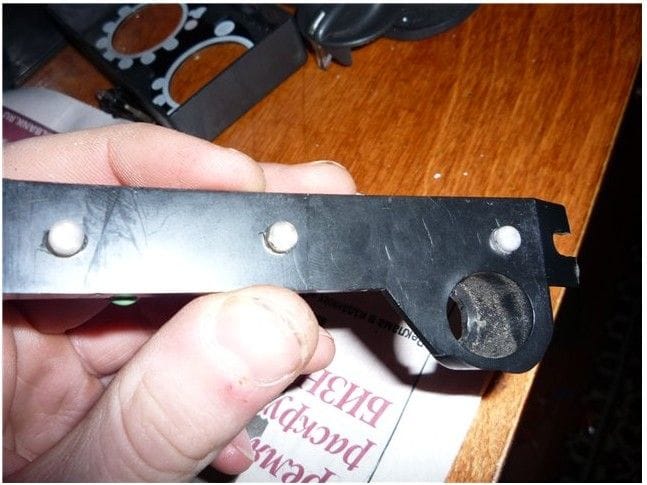

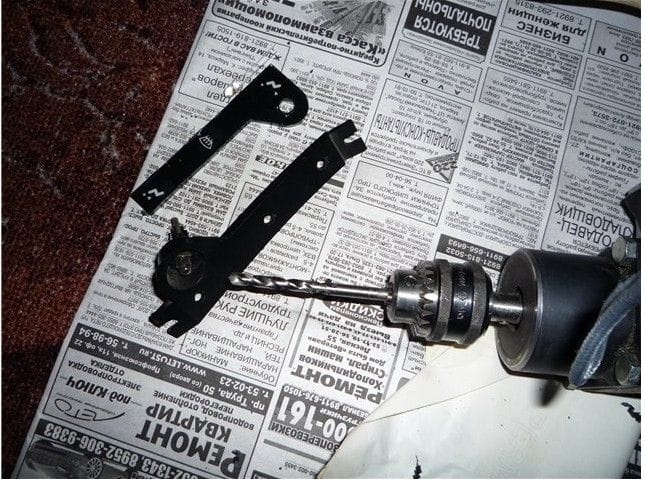

В планке нужно просверлить три отверстия, диаметр равен диаметру диодов. Затем берется напильник, и стачиваются концы диодов. Затем диоды соединяются параллельно и припаиваются к патрону. Диоды нужно установить таким образом, чтобы они не упирались в стекло. Для фиксирования диодов используется суперклей.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

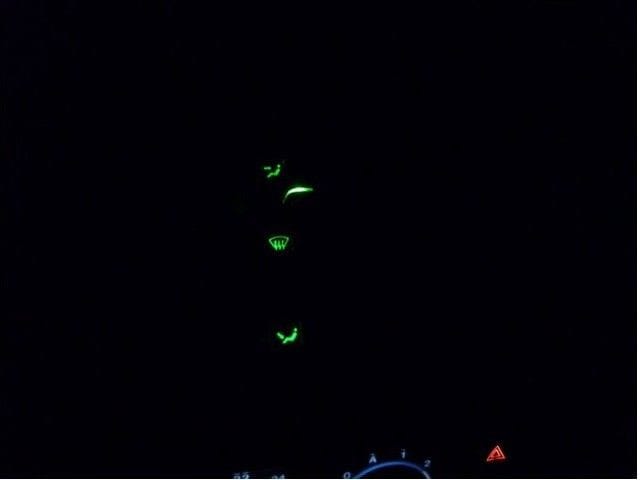

Предварительно концы диодов нужно подогнуть. Они не должны упираться в уплотнительную резинку. У автора все отлично встало на свое место. В итоге получился вот такой вот светофор.

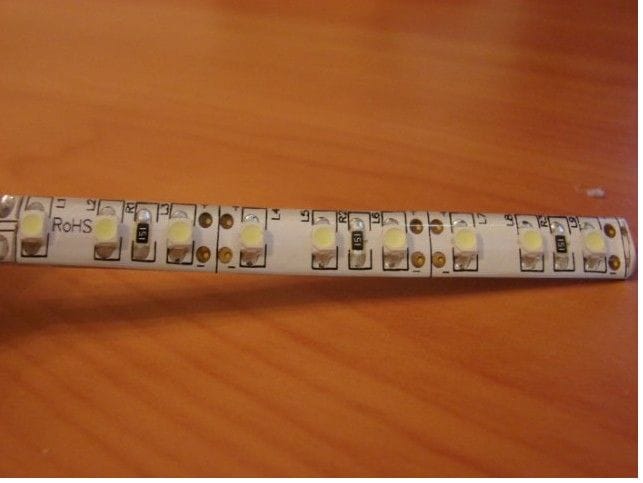

Вариант подсветки шкалы светодиодной лентой
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110


Использование оргстекла для подсветки шкалы

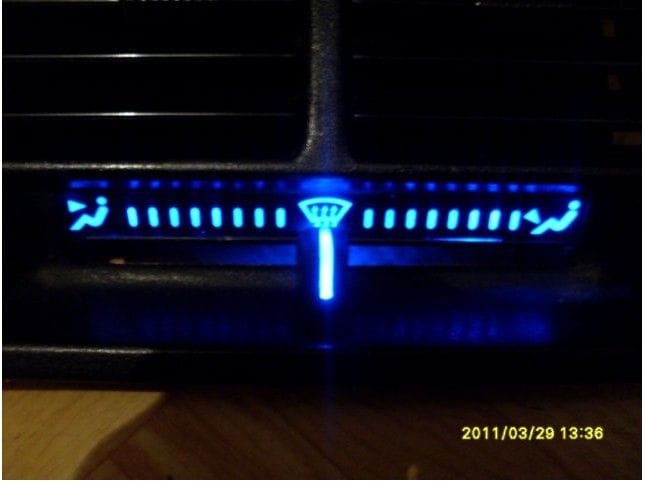

Чтобы сделать подсветку шкалы равномерной на 100%, нужно направить свет светодиодов в торец оргстекла. Автор сточил стекло под углом 45 градусов по всей длине. Как проложить контакты, можно увидеть на фото. Цена такого решения составила всего 45 рублей.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

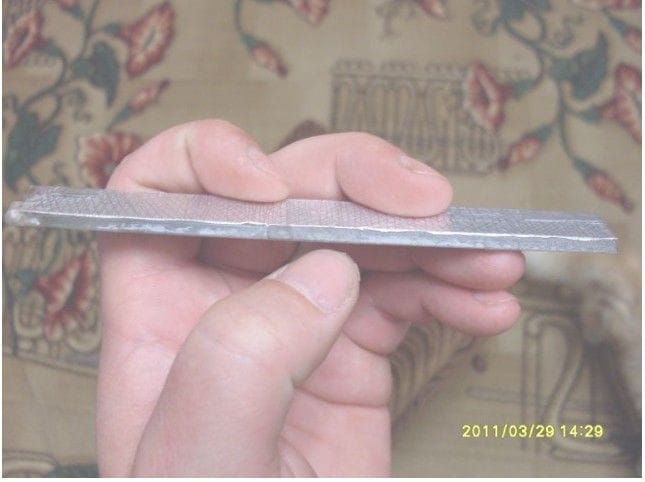

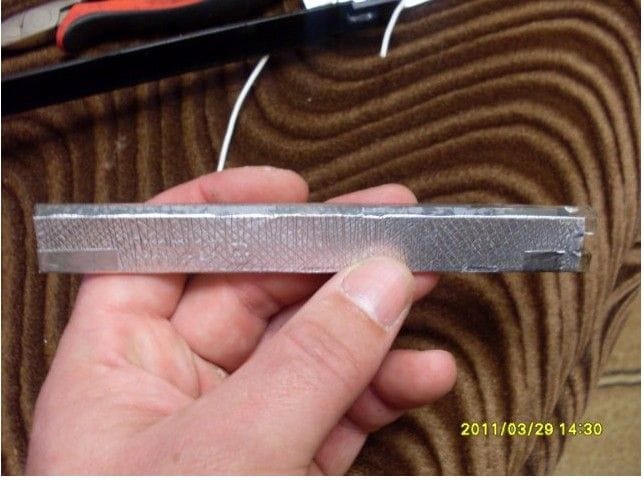

Еще сделать свечение равномерным можно с помощью фольги. На обратную сторону стекла наклеивается фольга, далее ее нужно исполосовать, при этом свет будет отражаться от каждой неровной поверхности фольги и падать на шкалу. Такую технологию используют китайцы при подсвечивании все шкалы часов одним светодиодом.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Подсвечиваем рычаг положения заслонки

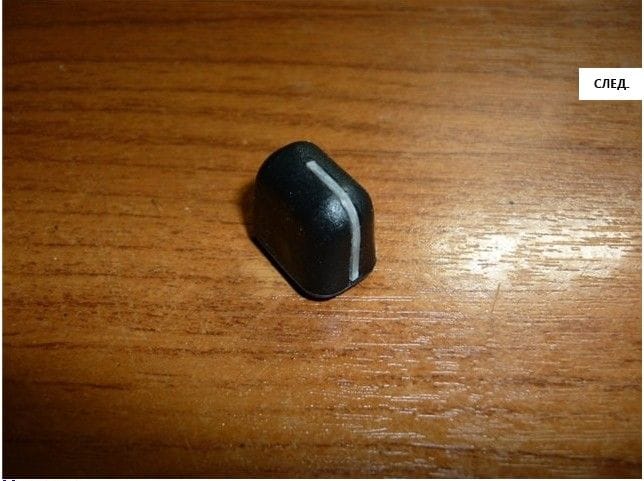

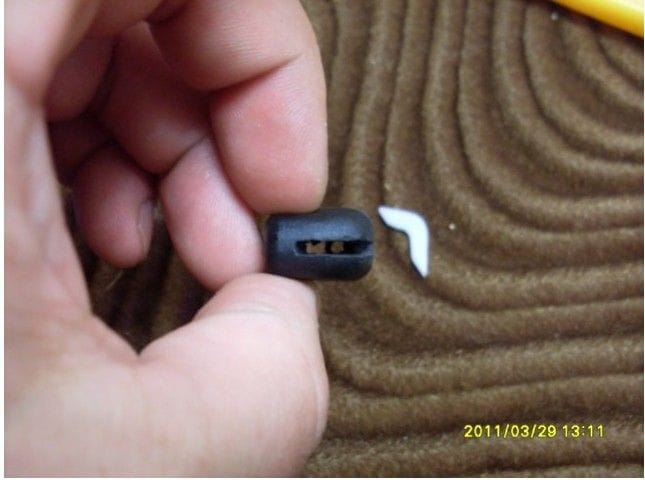

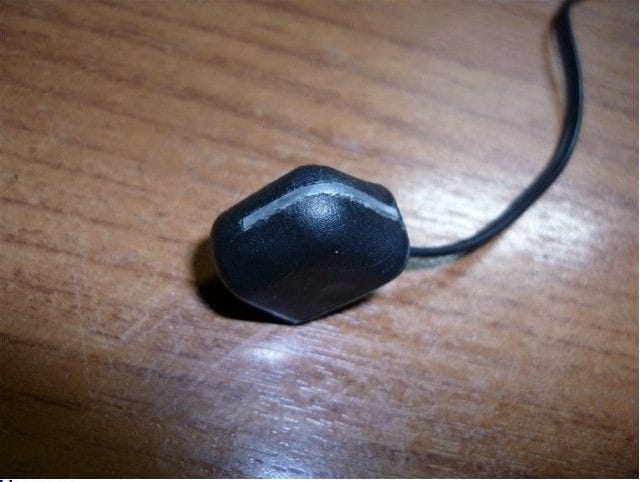

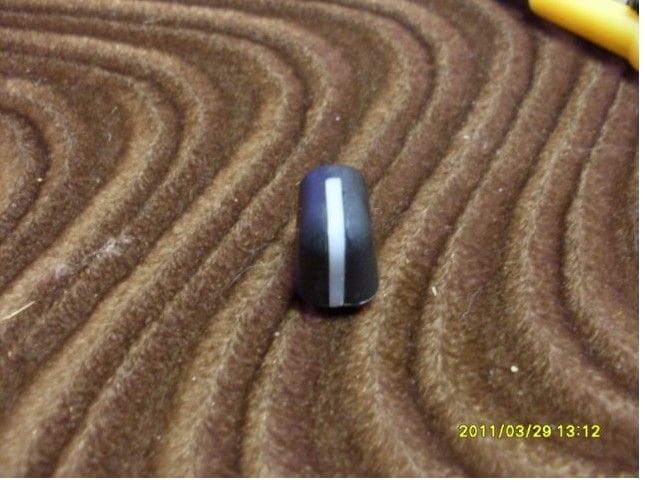

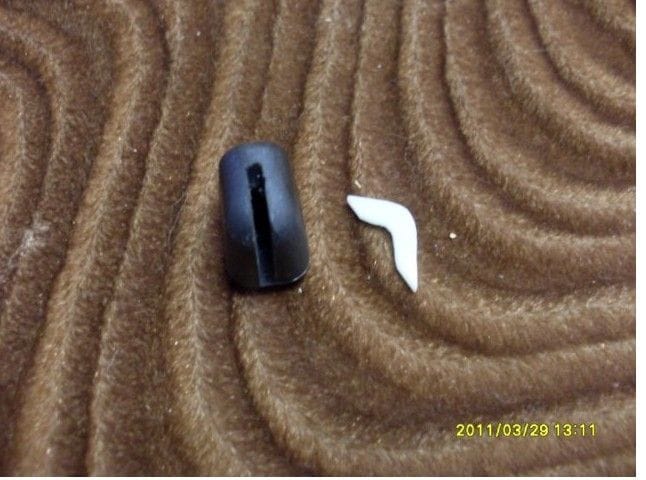

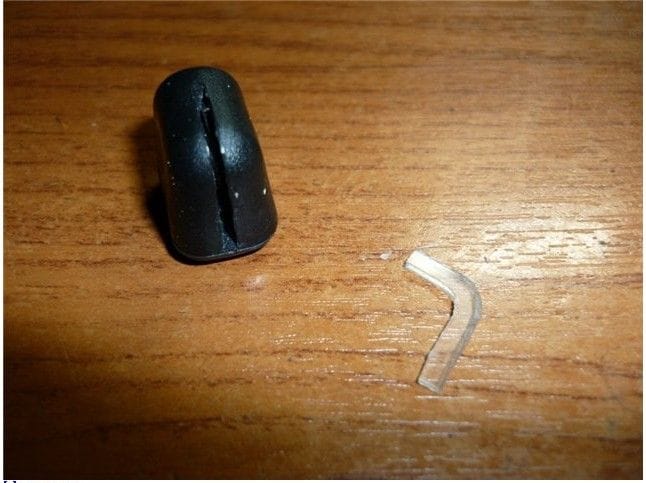

Для того чтобы сделать подсветку рычага, нужно взять канцелярский нож и прорезать резиновый регулятор. Далее нужно просверлить отверстие для диода диаметром 3 мм. Затем берется кусочек оргстекла и из него выпиливается бумеранг. Этот элемент нужно вклеить в рычаг. После этого берется светодиод, устанавливается в отверстие и спаивается.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

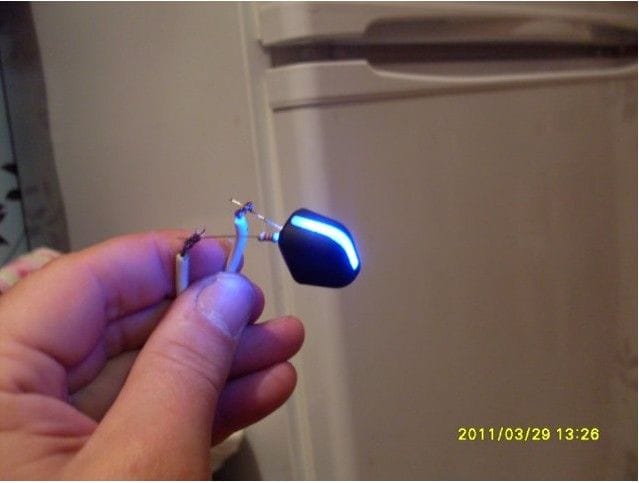

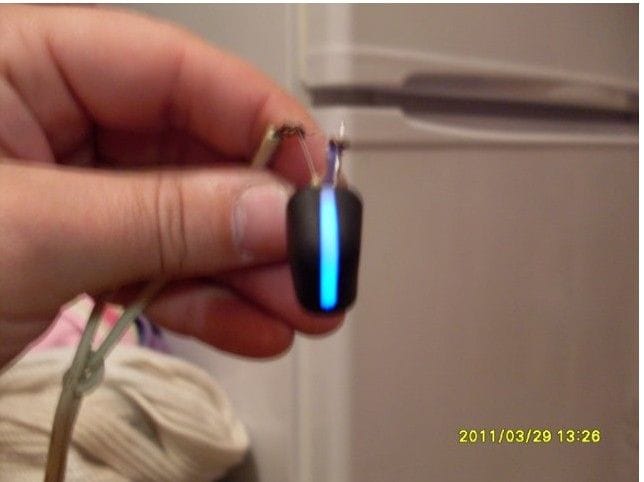

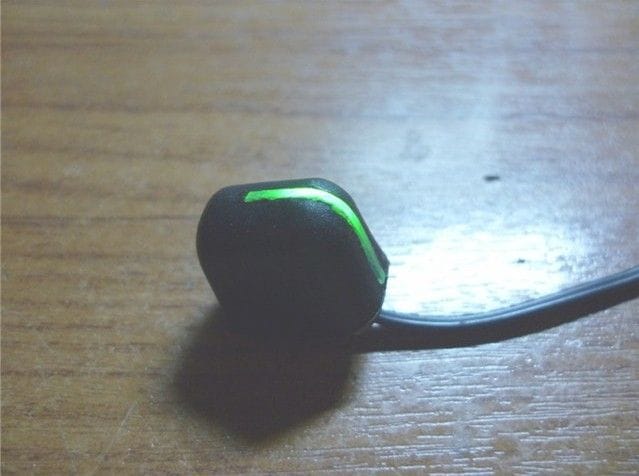

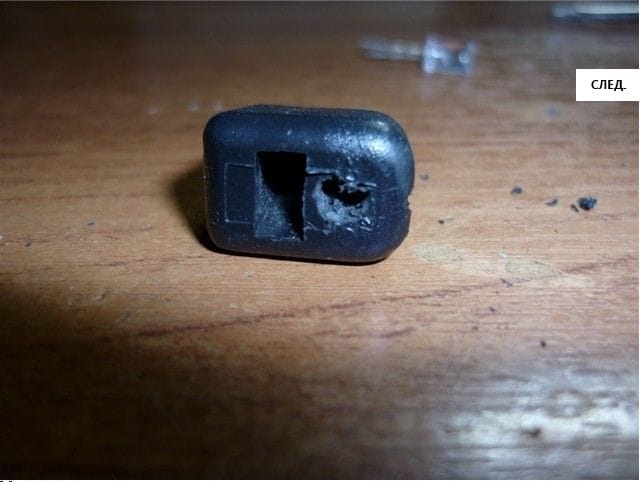

Для того чтобы изготовить ставку, автор использовал коробку от дисков. Чтобы поместить большой диод (5 мм) внутри, он был обточен. Чтобы диод не слишком ярко светил, его подключают через сопротивление 47 кОм. Можно использовать и больший номинал сопротивления. Теперь в темное время суток не будет никаких проблем с регулировкой печки.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Заключение по самоделке
В статье были изложены те основные подходы, которые применяют при подсветке системы управления печкой. Сам по себе процесс не требует особых навыков и занимает пару часов. Нужно лишь выбрать оптимальный для себя вариант.

Не нужно ставить слишком яркие светодиоды, иначе свет будет слепить. Подсветка не должна раздражать и отвлекать водителя. Цвет светодиодов можно также выбирать на свой вкус.
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110
Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

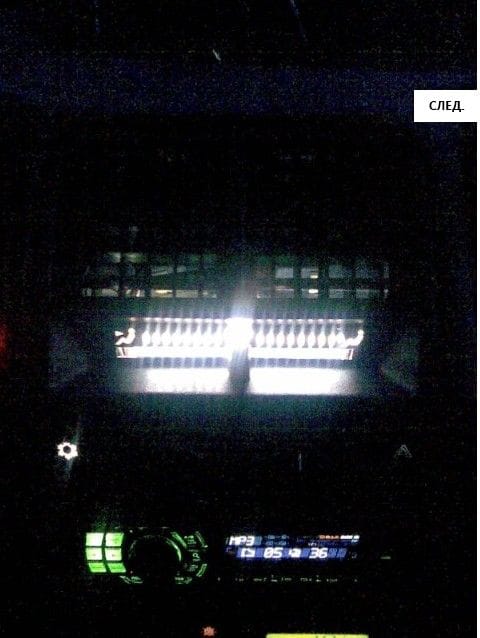

На фото можно увидеть, что бывает, если использовать слишком яркую подсветку. В идеальном варианте подсветка должна гармонировать с основной подсветкой по яркости.

Чтобы настроить яркость светодиодов, нужно подбирать резисторы соответствующего номинала. Аналогичным образом можно делать подсветку практически в любых авто.скачать dle 11.1смотреть фильмы бесплатно
