Отличный фонарь

Для изготовления понадобится:
1. Корпус от губки для обуви.
2. Светодиод 1W(белый, холодно-белый), радиатор
3. Коллиматорная линза.
4. Кнопка с фиксацией, либо рокерный переключатель.
5. Картон, канцелярия.
6. Провода.
7. Аккумулятор.

Отличный фонарь


Процесс:
Чуть не выкинул потраченную губку для обуви, внезапно пришла идея корпуса для чего-нибудь. Решил использовать как корпус для самодельного фонарика. Все необходимое было, осталось только собрать.

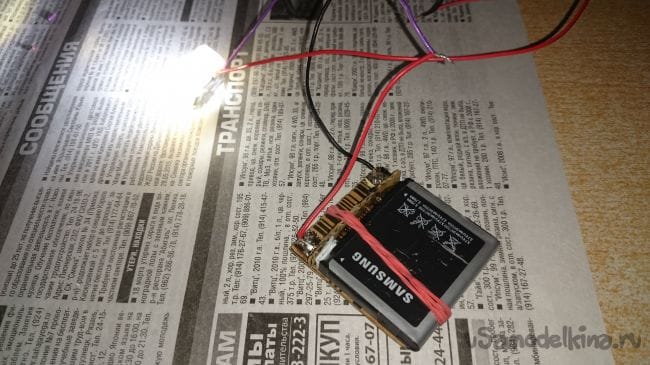

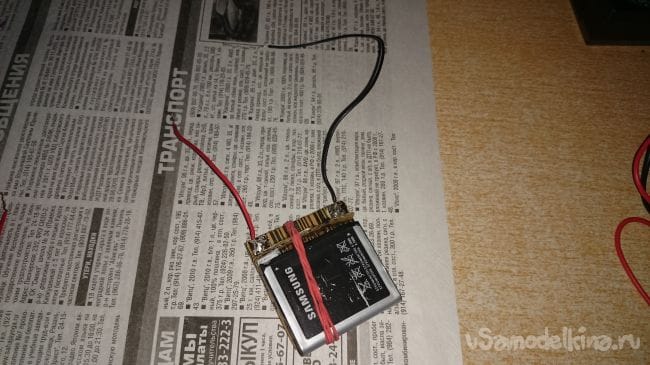

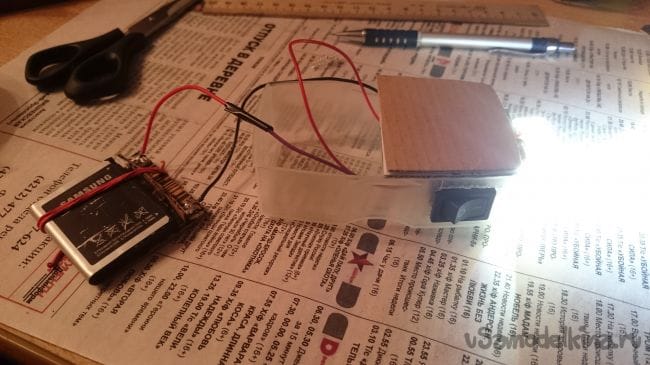

Сначала изготовил держатель (контакты) под аккумулятор. Для этого вырезал небольшое картонное основание(из плотного картона). Далее вырезал по ширине основания торец, из того же картона, в него вставлены провода (от витой пары. Удобно что они как проволока-жесткие.) Слева от контактов приклеена бумага в виде гармошки (подпружинивает аккумулятор, т.к с другой стороны контакты). По краям основания приклеены контактные пластины-кусочки от фольгированного стеклотекстолита. На них припаяны провода. Край аккумулятора чуть выступает за основание. Когда надевается резинка, она прижимает аккумулятор к контактам.
Отличный фонарь

Отличный фонарь


Дальше я припаял светодиод на контактную подложку, естественно через термопасту. Вывел провода.

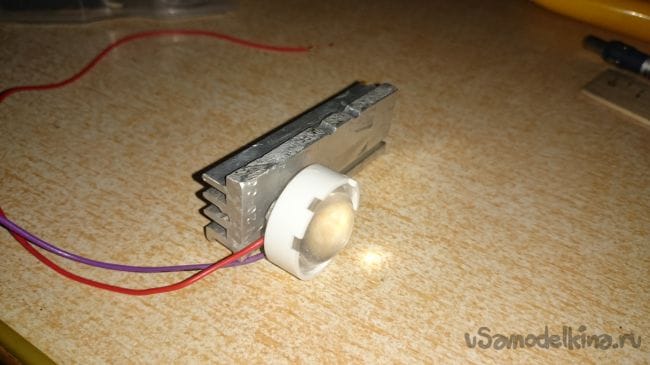

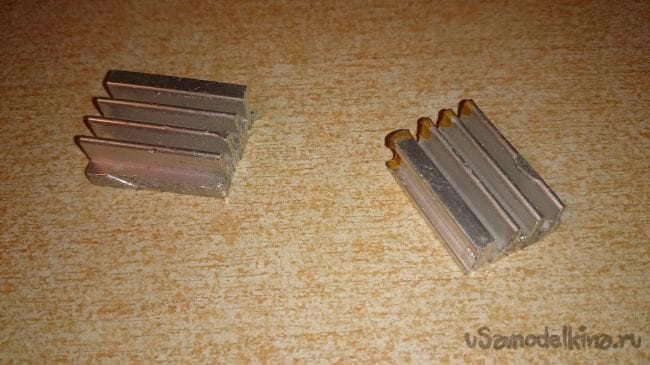

Необходимо взять радиатор и приклеить его к подложке. У меня оказался немного большой, и я поделил его на 2 части.
Отличный фонарь

Отличный фонарь

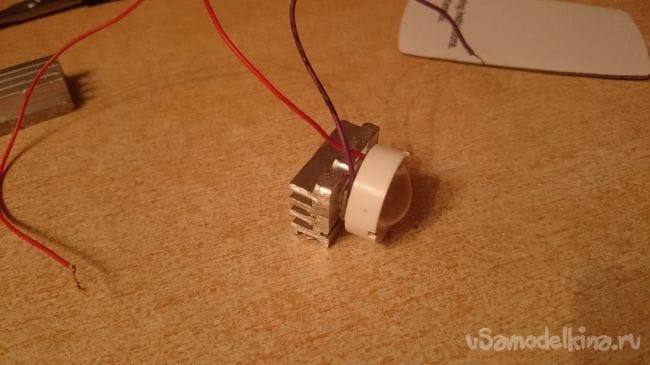

Приклеил светодиод:
Отличный фонарь

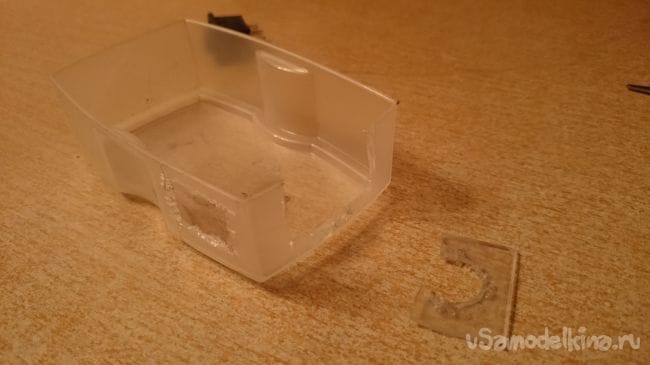

Теперь корпус:

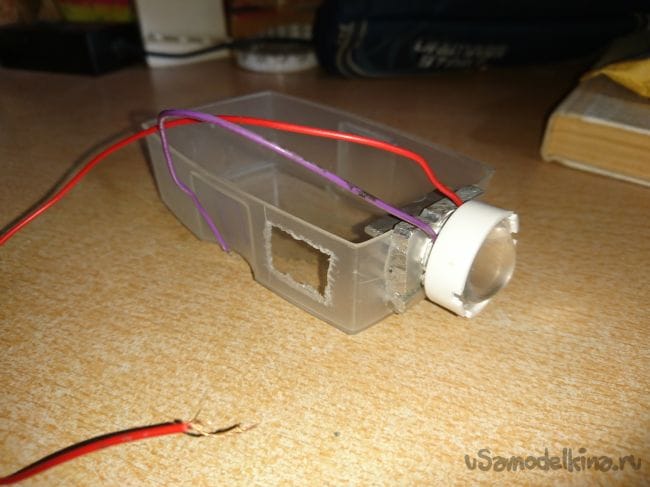

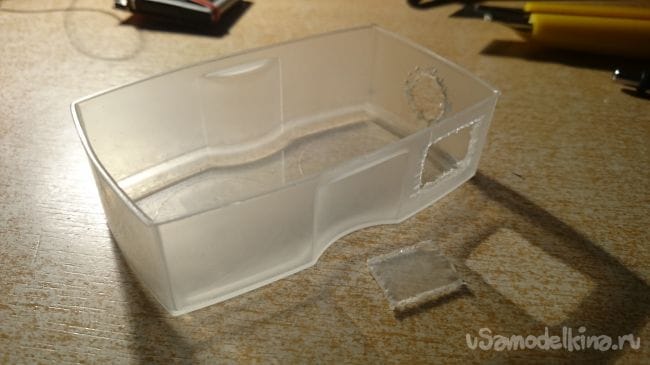

взял вот такую "штуковину" выкинул крышку, вырезал над большим пальцем отверстие под переключатель, и частично переднюю стенку под радиатор.
Отличный фонарь

Отличный фонарь


Приклеил радиатор.
Отличный фонарь

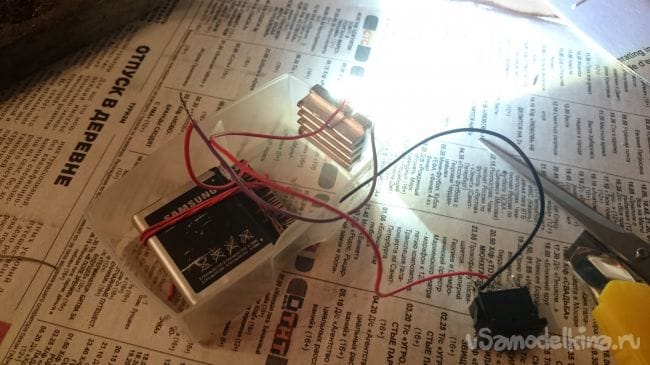

Припаял провода к переключателю. Упаковал все в корпус.
Отличный фонарь

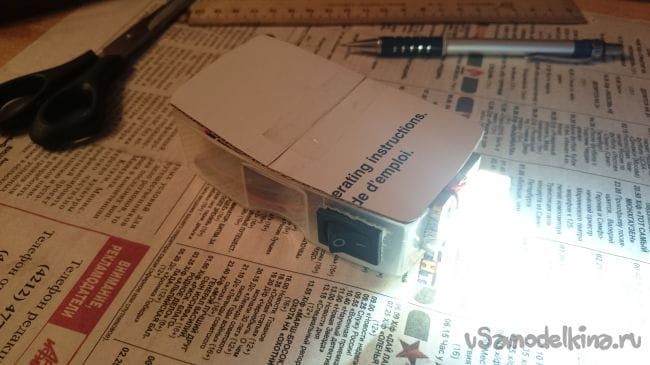

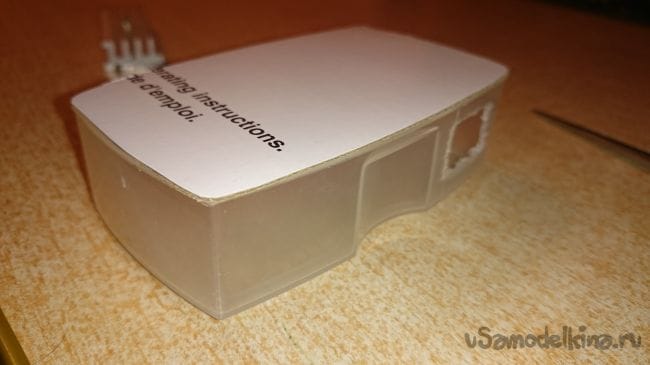

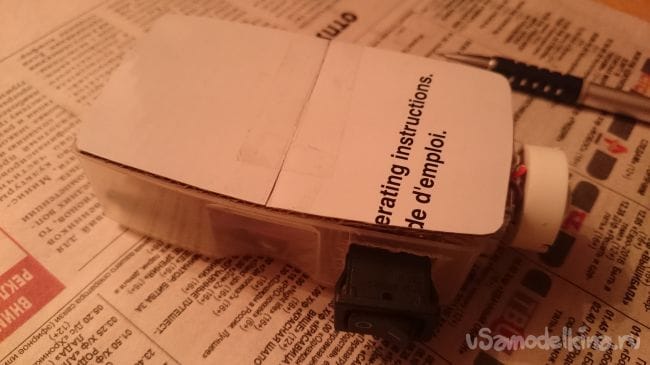

Крышку сделал из плотного картона. Вырезал по форме. Т.к. этот аккумулятор я использую еще кое-где, поэтому выводить разъем под зарядку аккумулятора не стал, поэтому необходим был доступ к нему. Изначально хотел сделать сдвижную часть в крышке, не стал заморачиваться-сделал откидывающуюся: разрезал пополам, наклеил скотч. Та часть, которая над радиатором приклеена. Другая сторона откидывается. Чтобы не открылась, приклеена скотчем к корпусу. Также такая конструкция крышки позволяет приклеить к ней поролон, чтобы когда крышка закрыта, аккумулятор не болтался в корпусе. Поролона под рукой не оказалось, я не стал делать, может потом приклею.
Отличный фонарь

Отличный фонарь

Отличный фонарь

Отличный фонарь

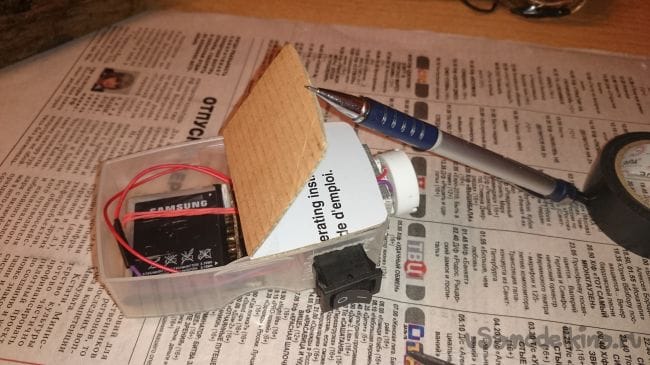

Аккумулятор всегда можно достать.
Отличный фонарь

Отличный фонарь


Оценить свет можно тут. (свет в комнате полностью отключен)
Отличный фонарь

Отличный фонарь

Весит 59 грамм.скачать dle 11.1смотреть фильмы бесплатно
